一种新型10kV高压计量预付费计量装置
10KV高压计量柜试验报告
10KV高压计量柜试验报告试验目的：本次试验旨在对10KV高压计量柜的性能进行评估，并验证其功能和安全性能。
试验方法：1.充电试验：将计量柜接入电源，设定电流和电压值，并观察计量柜的电压和电流显示是否准确。
2.负载试验：通过接入负载，检测计量柜的电压和电流显示是否准确，同时观察计量柜工作时的参数是否稳定。
3.高压试验：将计量柜接入10KV高压电源，观察计量柜工作时的参数是否稳定，并检测其绝缘性能是否满足要求。
4.开关试验：对计量柜内的开关进行操作，观察开关的动作是否灵活，无卡滞现象，并检测其接通状态是否稳定。
试验结果：1.充电试验结果表明，计量柜的电流和电压显示准确，与设定值基本一致，显示稳定，满足计量要求。
2.负载试验结果显示，计量柜对接入负载的电流和电压显示准确，与实际情况相符，且参数稳定，符合计量要求。
3.高压试验结果显示，计量柜在10KV高压下工作正常，参数稳定，绝缘性能良好，满足相关安全标准要求。
4.开关试验结果显示，计量柜内的开关动作灵活，无卡滞现象，接通状态稳定，满足操作要求。
结论：通过本次试验评估，可以得出以下结论：1.10KV高压计量柜的电流和电压显示准确，稳定可靠，满足计量要求。
2.计量柜对负载的电流和电压测量准确，参数稳定，满足计量要求。
3.计量柜在10KV高压下工作正常，具有良好的绝缘性能，满足安全标准要求。
4.计量柜内的开关动作灵活，接通状态稳定，满足操作要求。
建议：在使用10KV高压计量柜时1.定期对计量柜进行检测和维护，确保其准确性和可靠性。
2.严格按照操作要求进行开关操作，避免不必要的故障和损坏。
3.对计量柜的绝缘性能进行定期测试，确保其安全可靠性。
以上为本次10KV高压计量柜试验的报告，共计1200字。
10kV户外高压电力计量箱
户外高压电力计量箱,JLS-10kV单相计量箱1、总则：1.1用途适用范围1.1.1 JLS-10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。
1.1.2 JLS-10型计量箱适用于下列场合的电能计量：a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。
b、小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。
2、使用环境条件：2.1海拔高度不超过1000m；2.2环境温度：最高＋40℃、最低-40℃；；日平均不超过30℃；最低-25℃；2.3系统接地方式：中性点非有效接地系统；2.4大气条件：大气中无严重污秽。
3、产品主要结构概述3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。
计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
3.2电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
3.3电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。
电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。
10kv高压计量原理
10kv高压计量原理
高压计量原理是指对10kv高压电源进行测量和监控的原理。
高压计量主要包括电压和电流的测量。
在高压电源中，电压测量通常采用电压变压器（VT）进行，而电流测量通常采用电
流互感器（CT）进行。
对于电压的测量，电压变压器被连接在高压电源的绕组中，通过变压器的变压比，将高压电源的电压降低到低压水平。
这样可以保证测量的安全性，并使得后续的仪表能够正常工作。
在电流的测量中，电流互感器通常与高压电源的高压绕组相连。
电流通过高压绕组时，会感应出互感器的磁场。
通过互感装置将高压电流转化为较低的电流，以便进行后续的测量和监控。
测量与监控的结果通常通过传输装置传送到仪表显示或监控终端。
在测量结果中，常见的数据包括电压值、电流值、频率等。
这些数据对于高压电源的运行和维护非常重要。
需要注意的是，在进行高压计量时，必须严格遵守安全操作规程。
对于高压设备和测量仪表的选择和安装，必须符合国家相关标准和规定。
同时，在操作中要特别注意防触电和防爆等安全事项，以确保人员和设备的安全。
综上所述，高压计量原理是对10kv高压电源进行测量和监控
的原理。
通过电压变压器和电流互感器进行测量，并将结果传输到仪表显示或监控终端。
在操作中，安全操作规程必须得到严格遵守。

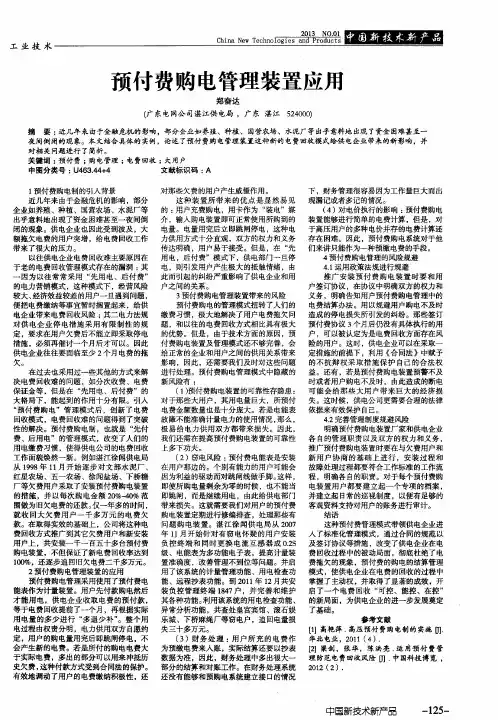

预付费购电管理装置应用
对相 关 问题进 行 了 简析 。
关键词 ： 预付 费 ； 购电管理 ； 电费回收 ； 大用户
中 图分类 号 ： Ｕ ４ ６ ３ ． ４ ４ ＋ ４ １ 预 付费购 电制 的引入 背景 近几 年来 由于 金融危 机 的影响 ，部分 企业如养殖 、种植 、国营农场、水泥厂等 出乎 意料地 出现 了资金 困难甚 至一夜 间倒 闭 的现象 。供 电企业 也 因此受 到波及 ，大 额拖欠 电费 的用户 突增 ，给 电费 回收工作 带来 了很大 的压 力 。 以往供 电企业 电费 回收难 主要 原 因在 于老 的 电费 回收管 理模式 存在 的漏 洞 ： 其 因为 以往 常 常采 用 “ 先 用 电 、后付 费 ” 的 电力 营销模 式 ，这种模 式下 ，经 营风 险 较大 、 经济 效益 较差 的用户一 旦遇 到问题 ， 便把 电费 缴纳 等事 宜暂 时搁置 起来 ，给供 电企 业带 来 电费 回收风 险 ； 其 二 电力法规 对 供 电 企 业 停 电 措 施 采 用 有 限 制性 的规 定，要求在用户欠费后不能立即采取停电 措施 ，必 须再 催讨 一个 月后才 可 以。 因此 供 电企业 往往 要面 临至 少 ２ 个 月 电费 的拖
对那 些欠 费的用 户产 生威慑 作用 。 这 种 装 置 所 带 来 的优 点 是 显 然 易见 的 ： 用户 充费 购 电 ，用卡 作为 “ 装 电 ”媒 介 ，输入购电装置即可正常使用所购到的 电量。 电量用 完后立 即跳 闸停 电，这种 电 力供 用方 式 十分直 观 ，双 方 的权力 和义务 传 达明确 ，用 户易 于接受 。但 是 ，在 “ 先 用 电 ，后 付费 ”模 式下 ，供 电部 门一旦停 电 ，则 引发用 户产 生极 大 的抵 触情 绪 ，由 此 而引起 的纠 纷严 重影 响 了供 电企业 和用 户 之间 的关系 。 ３预付 费购 电管 理装 置带来 的风 险 预 付 费购 电的管理 模式扭 转 了人们 的 缴 费习惯 ，极 大地解 决 了用户 电费拖欠 问 题 ，和 以往 的电费 回收方 式相 比具 有极 大 的优势 。但是 ，由于技术 方 面 的原 因 ，预 付 费购 电装置 及管 理模 式还不 够完 善 ，会 给 正常 的企业 和用 户之 间 的供 用关 系带来 影 响 ，因此 ，还需 要我们 及 时对这 些 问题 进 行处 理 。预付费 购 电管理模 式 中隐藏 的 新 风险有 ： （ １ ） 预付费 购 电装 置 的可靠性 存隐 患 ： 对于那些大用户，其用电量巨大 ，所预付 电费金 额数量 也是 十分 庞大 。若 是 电能表 故 障不 能准确计 量 电力 的使用情 况 ， 那么， 极 易 给 电力 供 用双 方 都 带来 损 失 。因 此 ， 我们还需在提高预付费购电装置的可靠性 上 多下 功夫 。 （ ２ ）窃电风 险 ： 预付 费电能 表是安 装 在 用户 那边 的 。个 别有 能力 的用 户可 能会 因为利益 的驱 动而对 跳 闸线做手 脚 。 这样 ， 即使所购电量剩余为零的时候，也不能当 即跳 闸 ，而是 继续 用 电 ，由此给供 电部 门 带 来损 失 。这就需 要我 们对 用户 的预付 费 购 电装 置定期 进行 修 编排查 ，处 理那些 有 问题 购 电装 置 。湛 江 徐 闻供 电局 从 ２ ０ ０ ７ 年 ｌ １ 月开 始 针对 有 窃 电 怀疑 的用户 安 装 负 控终 端 和 同 时 更 换 电流 互 感 器 成 ０ ． ２ ｓ 级 、电能表 为多功 能 电子表 ，提 高计量 装 置 准确 度 ，改善管 理不 到位 等 问题 。并 启 用 了该 系统 的计量 管理 功 能、用 电检查 功 能 、远 程抄 表功 能 。到 ２ ０ １ １ 年１ ２ 月共 安 装负控管理终端 １ ８ ４ ７户，并完善和维护 其各种功能。 利用该系统的用电检查功能、 异常分析功能，共查处皇宫宾馆、滚石娱 乐城、下桥麻绳厂等窃电户 ，追回电量损 失 三十 多万元 。 （ ３ ）财务处理 ： 用户所充 的电费作 为 预缴 电费来 人账 ，实 际结算 还 要 以抄 表 数 据为 准 ，因此 ，财务 处理 中多 出很 大一 部 分 的结 算 和对账 工作 。在 财务 处理 系统 还没有能够和预购电系统建立接 口的情况
关于10kV高供高计电能计量装置接线检查方法的研究
关于10kV⾼供⾼计电能计量装置接线检查⽅法的研究2019-07-23引⾔：本⽂主要就⾼供⾼计电能计量装置的接线监察⽅法以及⽬前出现的⼀些⽐较常见的问题进⾏分析和详述，对出现接线异常及错误的情况发⽣时如何进⾏处理作出解答，这些对于进⾏电能计量现场⼯作的的电⼒⼯作⼈员来说是⾮常好的借鉴和帮助，对他们了解⼯作提⾼能⼒有⼀定的助⼒。
⼀、前⾔随着电⼒能源的⼴泛运⽤，电⽹的设备装置随之进步了不少，本⽂所要讨论的就是关于10kV⾼供⾼计电能计量装置的接线以及其检查⽅法。
⾸先要说明的是⾼供⾼计电能计量装置的接线⽅法属于⽐较复杂的⼀种，⾮常容易就发⽣错误接线以及计量数据的不准确等问题，这些问题如果处理不好的话，严重者甚⾄会出现电度表的故障情况，所以在进⾏实际⼯作时对计量检查及管理要尤其注意。
对于是第⼀次使⽤安装这种电能计量装置的⽤户，或是将该装置的互感器进⾏更换过的⽤户进⾏接线检查时⼀定要记得关掉电闸，要在不带电的情况下才能进⾏检查⼯作，并且根据标准的接线图对每条线路进⾏核查；对于已经使⽤10kV 的⾼供⾼计电能计量装置有⼀定时间的⽤户来说就需要进⾏定期的检查，以免事故出现，降低设备安全隐患。
⼆、对于10kV⾼供⾼计电能计量装置接线的初步检查⽅法⽬前已知的这种装置的接线错误已经达到了100种左右，其中有种“三相三线”错误接线的类型是占电能计量装置接线错误当中最主要的⼀种。
因⽽在对10kV的⾼供⾼计电能装置接线的初步检查应当按照⼀定的步骤进⾏以确保检查结果的准确性。
⾸先要对电能表的接线处所通过的电压相序进⾏检查，利⽤相序表来确认电压是正相序还是相反的逆相序；接下来就是要使⽤合适的仪表，将电能表接线处的电压和电流这些相关要素进⾏测量，然后根据得出的数据来对电压的对称度和电流平衡度进⾏较为准确的判断；另外还有就是通过电能表转动的⽅向来对⽤电的负荷性质进⾏判断，为了保证准确性，进⾏负荷性质的判断时还需要根据⽤户具体是使⽤的何种电⼒设备等作为判断依据；最后则是利⽤测量所得出的电压电流值等数据根据特定的公式进⾏数学演算，从⽽得出结果。
最新JLSZK-12W2高压预付费计量箱
J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。
1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。
2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。
②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。
★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。
★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。
预付费电能计量装置存在的问题与改进措施
了至关 重要 的作 用 。 经 过几 年 的实践 运用 发现 ， 使 用 预 付 费 电 能 计 量 装 置 带 来 方 便 和 快 捷 的 同 时 ，还 存 在 一
些 技 术 和 管 理 上 的 问 题 ，需 要 我 们 在 今 后 的 工 作 实 践 中不断 总结 、 改 进和 提高 。 １ 预 付 费 电 能 计 量 装 置 存 在 的 问题
关 上引 接 ， 以防 窃 电 。 进 表 导 线 裸 露 部 分 必 须 插 入 接 线
（ ３ ） 组 织 人 员 定 期 检 查 预 付 费 装 置 和 客 户 的 用 电
情 况 。 邀 请 厂 家 技 术 人 员 对 管 理 者 进 行 必 要 的 预 付 费 装置 知识 培训 ， 掌 握一 般 的维 修技 能 ； 检查 人 员定 期对
量 、 用 电检查 、 防 窃 电管 理 等 ， 应 建 立 用 电 远 程 监 测 服 务 终端 ， 以便 实 时 掌 握 电 网运 行 状 况 和 客 户 用 电 情 况 。 及 时发 现 预付 费装 置 的异 常情况 。 （ ５） 安装 计 量 回路失 压记 录仪 。 在 变 电 站 高 压 计 量
计时 ， 可将 有 关 的数 据 读 出 或记 录 ． 以便 分 析 、 发 现 电
压开路、 电流短 路 或不平 衡 、 逆 相序 等窃 电现 象 。 （ ４ ） 安装用 电远程 监测 系 统 。 为适 应供 电企业 对关
家， 非 常麻 烦 且 费用 较 高 ； ② 抗 干扰 能 力 弱 ， 并 且 不 利
一 一
（ ４ ７ ４ ３ ５ ０ ） 河 南省 内乡县 电业局 任 东朝
盒内， 使 表孔 不 留 间隙 ， 防止 短接 表计 。
式。 预付 费方 式作 为一 种替
DB13_T2174-2015高压预付费系统
3.8
电流互感器 一种在正常使用条件下其二次电流与一次电流实际上成正比、且在联结方法正确时而其相位差接近 于零的互感器。
3.9
电压互感器 一种在正常使用条件下其二次电压与一次电压实际上成正比、且在联结方法正确时而其相位差接近 于零的互感器。
3.10
2
DB13/T 2174—2015 组合互感器 由电流互感器和电压互感器组成并装在同一外壳内的互感器。 3.11 计量箱 组合安装了交流电能表、用电信息采集终端（或无）以及低压控制设备的箱体。
4 使用条件
4.1 高压开关设备和控制设备 按GB/T 11022规定的户外开关设备和控制设备的使用条件。
3.5
断路器 能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条 件（如短路条件）下的电流的机械开关装置。
3.6
用电信息采集终端 对各信息采集点用电信息采集的设备，简称采集终端，可以实现电能表数据的采集、数据管理、数 据双向传输、以及转发或执行控制命令的设备。
3.7
6 机械及结构要求
6.1 接地 按GB/T 11022的规定。和接地系统连接的金属外壳部分可以看作接地导体。 连接到接地回路的元件应包括：
3 术语和定义
GB/T 2900.20-1994界定的以及下列术语和定义适用于本文件。 3.1
1
DB13/T 2174—2015
高压预付费系统 高压预付费系统的主要元件是高压开关设备和控制设备、互感器（组合互感器或分立的电压互感器、 电流互感器）、计量箱以及相应的连接线（电缆）等。
3.2
开关设备和控制设备 开关及其相关的控制、测量、保护和调节设备的组合，以及与这些装置和设备相关的电气联结辅件 外壳和支撑件的总装的总称。
南方电网公司10kV用电客户电能计量装置典型设计
目次前言 (II)引言.............................................................. 错误!未定义书签。
1范围.. (1)2技术规范编制依据 (1)3术语和定义 (1)3.1电能计量装置 (1)3.2负荷管理终端 (1)3.3配变监测计量终端 (2)3.4集中抄表数据采集终端 (2)3.5集中抄表集中器 (2)3.6电能计量柜 (2)3.7计量表箱 (2)3.8试验接线盒 (2)3.9测控接线盒 (2)4设置原则 (2)5技术要求 (3)5.1电能表配置技术要求 (3)5.2电流互感器技术要求 (3)5.3电压互感器技术要求 (4)5.4电能计量柜技术要求 (5)5.5熔断器技术要求 (7)5.6试验接线盒技术要求 (7)5.7互感器二次回路技术要求 (7)6安装接线要求 (8)6.1电能计量柜的安装及接线要求 (8)6.2电能表的安装要求 (8)6.3负荷管理终端的安装要求 (8)6.4门接点的安装要求 (9)6.5所用电缆及导线安装要求 (9)7概预算编制原则 (9)8适用场合 (10)9设计范围 (10)10编号规则 (10)I前言电能计量是电力安全运行及经营管理的重要环节，其技术和管理水平直接影响供用电各方的公平交易和利益，确保电能计量准确、可靠和公开、公平、公正，是保障供用电各方权益的前提。
南方电网公司为贯彻实施南网中长期发展战略，强化以客户为中心的核心价值观，以提高客户满意度为总抓手，以提升服务效率和质量为着力点，以确保电能计量的准确、规范、可靠为前提，参照国家有关标准和电力行业标准，结合南方电网公司实际，组织开展了南方电网公司电能计量装置典型设计，意在通过推行典型设计，进一步提高电能计量装置技术水平和设计效率，促进电能计量管理水平的提升，降低电能计量装置建设投资和运行维护成本，维护供用电各方的合法权益，促进供用电各方降低消耗、节约能源、改善经营管理和提高经济效益，并为电力用户提供更优质和高效的服务。
城市10kV高压电能计量柜主要设备的选择
城市10kV高压电能计量柜主要设备的选择随着城市的发展和用电负荷的逐步增加，电能计量作为保障用电安全、保障供电质量、合理分配社会资源的基础设施之一，在城市建设中也发挥着越来越重要的作用。
其中，城市10kV 高压电能计量柜是电能计量的重要组成部分之一，主要负责对高压电能进行计量、监测和管理。
选择城市10kV高压电能计量柜主要设备，因此显得尤为重要。
(一)计量柜主要设备的选择1.电能表电能表是计量柜的核心设备，目前市场上主要有电子电能表和电感电能表。
电能表的选型应该根据计量柜的额定电压、额定电流、精度等具体参数进行选取。
同时，还需要考虑计量柜的抗干扰能力、抗电磁干扰能力以及逃跑detect措施等。
2.电流互感器电流互感器是计量柜的另一大核心设备，主要用于将高电压电流变换成可用于计量的一定范围内的小电流。
在选型时，需要考虑其额定电流、精度、谐波等参数，并严格按照相关规范要求进行验收和检测。
3.电压互感器电压互感器主要用于将高电压变成可用于计量的一定范围内的小电压。
其选型同样需要考虑其额定电压、精度等参数，并严格按照相关规范要求进行验收和检测。
4.控制单元控制单元是计量柜的调节核心，主要负责对电能表、电流互感器、电压互感器等设备的控制和管理。
当选择控制单元时，需要考虑它的功能、稳定性、控制能力等各个方面的因素。
(二)技术优势在城市10kV高压电能计量柜主要设备的选择中，需要考虑这些设备的技术优势。
其中，先进的技术和高品质的设备材料是提升设备性能的重要途径。
由于城市10kV高压电能计量柜的使用较长时间，耐用性能有时比技术特性更为重要。
(三)设备安全在城市10kV高压电能计量柜的选型中，设备安全也是一项非常重要的考虑因素。
计量柜内设备的安全性对用电负载的稳定和电能计量的准确性直接有影响。
设备的材料、加工工艺、质量管理等因素都是需要被周密考虑的。
(四)结论在城市10kV高压电能计量柜主要设备的选择中，各种设备的选型需要根据其精确的参数，如额定电压、额定电流、精度等条件来确定。
zwj12高压计量
三 相
量轻、安装方便、免维护、防窃电等特点。
三
线
电流互感器
技术参数
制 计
互感器
额定变比
额定容量及准确等级
量
电压 互感器
10：0.1：0.22kV
10:0.1kV 20VA 0.2级 10:0.22kV 50VA 3级
电压互感器（内置）
300（150）：5
三
200（100）：5
相
150（75）:5
四
120(60):5
3、电压互感器属于电压敏 感元件，必需加装避雷器， 否则雷击10kV线路时会造 成计量装置损坏。
13
ZWJ-12G3的安装
线 路 电 流 方 向
电源侧
ZWJ32-12F的安装
电源侧
跌 落 保 险
P1 P2
避 雷 器
计 量 箱
计量箱进线侧 箱体标识为 P1A、P1B、 P1C接线错误
安 装 支 架
电源箱
开关能手动分 合操作，需要 电动分合操作
会造成计量不
的需要交流
准
表 箱
220V电源，
若用户现场不
能提供，需配
置电源箱且安
装在电源侧
14
ZWJ-12的安装尺寸
若用户不配置安装支 架时，可根据安装尺 寸自行配置支架。
ZWJ-12G3
ZWJ-12Z3产品
产
品
15
ZWJ-12Z3电缆接线示意及说明
电缆
接线 位置
2 带485接口的普通电表）；
3、计量接线盒；
4、不锈钢外壳（具
5
有加装计量锁及计
量铅封位置）
5、门禁开关 1
6、分、合闸按钮
10kv高压计量箱接线图_杆上高压计量安装图_35kv杆上高压计量箱接线图
10kv高压计量箱接线图_杆上高压计量安装图_35kv杆上高压计量箱接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
10kV油式户外高压计量箱电能表故障。
仪表箱内的感应式有功或无功电能表的电压线圈烧毁，或多功能电子表烧毁，无液晶显示，此现象一般因雷击或电路短路引起的，发现这种情况应给予更换电能表。
南方电网公司10kV用电客户电能计量装置典型设计
II
目
次
6.3 负荷管理终端的安装要求 .................................... 7 6.4 门接点的安装要求 .......................................... 8 6.5 所用电缆及导线安装要求 .................................... 8 7 概预算编制原则 .............................................. 8 8 适用场合 .................................................... 9 9 设计范围 .................................................... 9 10 编号规则 ................................................... 9 第二篇 典型设计 第一章 高供高计计量方式典型设计 1.1 高供高计计量方式通用原理图 1.2 典型设计一 KYN 铠装移开式断路器柜 1.3 典型设计二 XGN 固定式断路器柜 1.4 典型设计三 XGN15 环网柜 1.5 典型设计四 HXGN15 环网柜 1.6 典型设计五 预装式箱式变压器 1.7 典型设计六 10kV 高压计量表箱 第二章 高供低计计量方式典型设计 2.1 高供低计计量方式通用原理图 2.2 典型设计一 GGD 低压计量柜 2.3 典型设计二 GCK 低压计量柜 2.4 典型设计三 10kV 低压计量表箱 2.5 典型设计四 10kv 低压户外计量表箱
本规范规定了南方电网公司10kV用电客户电能计量装置设计、配置、安 装和验收的技术要求。 各设计单位、安装单位对接入南方电网的客户受电工程的电能计量装置 应遵照本规范设计和施工。 典型设计的通用原理图、典型设计图见附件。 本规范未涉及的内容遵照有关规程执行。
探究10kV高压计量装置安装检查的注意事项
探究10kV高压计量装置安装检查的注意事项作者：裴兴华薛影来源：《科学与财富》2019年第15期摘要：10kV高压计量装置一般会应用于10kV高压电力能源用户的电力能源计量工作，可以实现对于高压线路有功及无功加以测量，并计量高压供电电力能源。
为了保证10kV 高压计量装置应用的有效性，就需要在装置安装之后做好装置检查工作。
因此本文就10kV高压计量装置安装前和安装后的检查进行分析，希望能给同行提供参考借鉴。
关键词：10kV高压计量装置；电能表；二次接线盒一、10kV 高压计量装置10kV高压计量装置，是一种高压组合计量装置，包括电流与电压互感器、电能表、保护单元与二次接线盒等。
在电力系统中，该装置可以用于测量高压线路中的有功及无功。
除此之外，10kV 高压计量装置还可以应用于线路、专用变频器与大型电力用户等对于高压供电有一定要求的情况下，用以计量高压供电的电力能源以供考核。
10kV 高压计量装置近年来得到快速发展，以干式10kV计量箱为例，该装置是基于国家生产技术应用标准，结合新材料、新工艺与新技术所生产出来的先进产品，采用机械强度较高的玻璃丝浸渍特质绝缘材料缠绕形成绝缘，采用德国工艺，真空浇注封闭电工绝缘材料，因而该设备具备较好的稳定与热稳定效果，且不容易发生材料龟裂的现象，抗开裂效果较好，同时具备较强的抗冷热冲击、抗老化、局部放电量低，并采用了具备新技术与新工艺的组合互感器。
干式计量箱具备通风设备，并搭配支柱绝缘子，具有耐潮湿与耐污染的效果，可以应用于复杂环境下，可以起到与油绝缘的相同效果，并减少油污与火灾隐患，因此无需频繁维护。
同时，该干式计量箱具备良好的计量精度，即便在空载的情况下，干式计量箱依旧能够对其耗电量加以计量。
二、10kV 高压计量装置安装前的检查（一）对高压计量箱计量方式进行检查，明确该计量方式是否符合国家规定的具体要求，检查电能表、电流及电压互感器是否已经经过鉴定并具备检定证书，检查装置外观是否保存良好；（二）基于装置说明书，在装置安装之前，要明确说明书的具体要求，按照说明书的安装要求进行装置安装；（三）10kV 高压计量装置内部需要具备电压等级相对应的避雷器，要求检查装置避雷保护措施是否完备；（四）对10kV高压计量装置是否存在油液渗漏等现象，明确其油面是否正常。
10KV带真空断路器型全封闭分界保护预付费计量装置
10KV带真空断路器型全封闭型分界保护预付费计量装置
JLSZKH5-12W2
本产品适用于交流50Hz、6-10kV电力系统中做预付费高压计量
或配网自动化工程中的自动重合器使用，其由ZW28-12真空断路器
及用于计量的干式电压互感器、电流互感器组成，一体化安装，结
构简单，箱体上部为真空断路器室，下部为互感器室，外部装有手
动分合弹簧机构，控制箱分体安装，也可按用户要求加装预付费电
表做预付费计量用，亦可加装BH-2000自动控制器，利用手机直接
控制断路器，并可查询实时的电力参数及开关状态。
结构简单，使用方便。
可实现手机远方控制，采用计量与断路器
分体安装，投资减少近50%，利于推广。
10kV高压线路电能计量方法技术探讨
10kV高压线路电能计量方法技术探讨介绍10kV高压线路传统电能计量方法的原理，详细描述10kV线路高压电能表计量的原理，并探讨两种不同计量方法的优缺点。
标签：10kV线路;电能计量;计量装置;高压电能表1 传统10kV计量装置1.1 传统计量装置概述我国配电网主要采用中性点绝缘10kV线路，计量点统一于10kV高压侧。
计量采用“高压电压互感器+高压电流互感器+多功能电能表”组成的电能计量装置构成，装置的整体计量误差与电流、电压互感器的准确度、接线方式（TV二次压降）及电能表的准确度有关。
1.2 传统电能计量装置存在的主要问题1.2.1 高低压之间绝缘要求带来的问题由于低压电能表与高压系统通过电压、电流互感器实现隔离，所以必须使用有效的绝缘方法和材料实现一、二次之间的电气绝缘。
由此带来了如下几点问题：（1）互感器体积大和绝缘材料的大量消耗。
高压电压、电流互感器，为保证绝缘要求而采用大窗口铁芯，导致互感器体积大;绝缘介质采用绝缘纸、漆、胶带或者绝缘油，体积大需要使用较多的绝缘介质和绕组需要大量的铜导线。
（2）绝缘技术自身带来的安全问题。
传统高压电压、电流互感器采用电磁测量技术，往往存在铁磁谐振隐患，也将会影响电力系统的安全运行。
（3）高压电流互感器无法在线检定。
高压下对电流互感器在线检测的成本太高，电力系统不得不在离线或者停电状态下对电流互感器进行校验来替代，这样就与实际带负荷运行时存在计量误差。
1.2.2 无法标定装置整体准确度等级传统计量装置的综合误差包括三大部分：電压、电流互感器的合成误差、PT 二次压降和电能表的误差。
传统方法只能对上述各环节单独进行测试，无法标定整个计量装置的准确度等级，电压、电流互感器单独进行误差测试时一般不考虑实际负载，在实验室检定过程中只施加其设计负荷进行测试，运行过程中实际二次负荷变化大，是影响电压、电流互感器误差的最主要因素。
1.2.3 计量系统可靠性问题传统计量装置由多个环节构成，其工作可靠性容易受到较多因素的影响。
ZWJ高压预付费计量装置(购电制开关)
一、 产品型号及含义W额定电流额定电压高压预付费计量装置Z （真空断路器组合电器）开断电流-20-12/630户外型二、 产品性能介绍ZW □-12高压预付费计量装置（真空断路器组合电器）是由ZW32A-12型户外交流高压真空断路器和JLSZY-10W 组合互感器组合而成，并配有控制箱，预留二表位，供用户安装预付费控制终端管理装置和多功能计量表；计量控制箱与断路器本体通过户外二次电缆和航空插件连接。
真空断路器内置保护CT 及智能控制器，智能控制器通过采集电流互感器的二次电流信号，实现断路器的三段保护功能、零序保护可选，可根据用户现场需求更改断路器保护CT 变比，调整保护定值。
断路器与预付费控制终端管理装置连接，由预付费控制终端管理装置发指令连接至断路器控制部分控制断路器的合分闸，实现远程遥控。
预付费控制终端管理装置与多功能计量表由用户提供，预付费控制终端管理装置与多功能计量表通过485接口传输。
ZW□-12高压预付费计量装置（真空断路器组合电器）适用于额定频率50Hz,额定电压12 kV电力系统的分支及专用变压器中作预付费式计量及分、合负荷电流，过载电流及短路电流之用。
由于真空断路器的特殊性，尤其适用于频繁操作和无油改造的场所。
三、产品执行的标准1 GB1207—2006电压互感器；2 GB1208—2006电流互感器；3 GB311.1—1997高压输变电设备的绝缘配合；4 GB17201-2007组合互感器；5 GB1984-2003 交流高压断路器；6 GB/T11022-89 高压开关设备和控制设备标准的共同技术要求；7 DL/T403 12-40.5kV交流高压真空断路器订货技术条件；8 IEC56 交流高压断路器四、使用条件1 该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中；2 环境温度：-35°C～40°C；3 海拔高度：2000m及以下；4 相对湿度：日平均相对湿度≤90%，月平均相对湿度≤90%，日平均饱和蒸气压≤2.2310-⨯Mpa；10-⨯Mpa，月平均饱和蒸气压：≤1.835 地震强度不超过8级；6 防污秽等级Ⅲ级；7 无火灾、爆炸、化学腐蚀及经常性剧烈震动的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10k V高压预付费计量装置
概述：
为适应现代化用电管理工作的需要，利用技术手段解决电费回收的难题。
我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。
该装置适用于变压器容量在100～1600kVA之间的高压计量用户，采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本，减少了用地，具有计量准确度高、运行稳定维护检修方便等特点。
该装置的结构：真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。
断路器额定电流最高可达到630A，额定开断电流20kA，可切断正常的负荷电流，作为变压器后备保护切断短路电流。
本装置有以下几种结构：
JLSG-10Y 倒立式电流互感器
真空断路器
箱体
安全稳定的户外产品配网改造的最佳选择
真空断路器
互感器支柱
箱体
JLSG-10Y
一.使用环境条件：
1、海拔高度不超过2000米；
2、最高气温+40℃，最低气温-40℃，相对湿度不大于95%，日温差：
日变化25℃。
3、风速不大于34m/s。
4.地震强度：不超过8级
5.污秽等级：IV
6.爬电距离：≥31mm/kV
7.覆冰厚度≤10mm
二.主要技术参数：
2.1真空断路器的技术参数：
序号参数名称单位数值备注
1 额定电压kV 12
2 额定频率Hz 50
3 额定电流 A 630
4 额定短路开断电流kA 20
5 动稳定电流（峰值）kA 50
6 4S热稳定电流kA 20
7 额定短路关合电流（峰值）kA 50
8 机械寿命次10000
9 额定电流开断次数次10000
10 额定短路电流开断次数次30
11 额定操作电压V DC220
12 工频耐压（1min)对地、相间/断口kV 42
13 雷电冲击耐受电压（峰值）对地、相间/断口kV 75
14 额定操作顺序分-0.3s-合分-180s-合分
2.2.1电流互感器技术参数
序号参数名称单位数值备注
1 额定电压kV 12
2 额定频率Hz 50
3 额定负荷VA 10 COSΦ=0.8滞后
4 额定一次电流 A 10-600
5 额定二次电流 A 5
6 稳定倍数倍70
7 一秒钟热稳定倍数倍50
8 一次对二次及对地互感器绝缘水平kV/分42
9 二次对对地互感器绝缘水平kV/分 3
2.2.2电流互感器误差比值
准确级比值差（±%）
额定电流的百分值
相位差（±%）额定电流的百分值
1 5 20 100 120 1 5 20 100 120 0.2S 0.75 0.35 0.
2 0.2 0.2 30 15 10 10 10 0.5S 1.5 0.75 0.5 0.5 0.5 90 45 30 30 30 0.2 0.75 0.35 0.2 0.2 30 15 10 10 0.5 1.5 0.75 0.5 0.5 90 45 30 30
2.3.1电压互感器技术参数
产品型号额定电压
（伏）额定二次电
压（伏）
准确级次及相应准确级次下的
额定二次负荷（伏安）
二次线圈极
限负荷（COS
Φ=0.8--1）
（伏安）
连接组标
号
JDZ-3 3000 100 0.2级0.5级3级200
JDZ-6 6000 20 40 100 300 1/1-12 JDZ-10 10000 20 50 100
注：额定二次负荷功率因数COSΦ=0.8（滞后）
2.3.2电压互感器误差限值
准确级次误差限值
比值差（±%）相角差（±分）
0.2级0.2 10
0.5级0.5 20
3级 3.0 不规定
三.机械参数：
序号参数名称单位数值备注
1 触点开距mm 9±1
2 触点超行程mm 3±1
3 分闸速度m/s 1.1±0.2
4 合闸速度m/s 0.6±0.2
5 触头合闸弹跳时间ms ≤2
6 相间中心距离mm 250±1
7 三相分合闸不同期ms ≤1
8 回路电阻μΩ≤100
9 合闸时间ms ≤100
10 分闸时间ms ≤30
四.机构技术参数：
序号参数名称单位数值备注
1 控制器电源电压V DC220
2 合闸充电时间S ≤5
3 合闸控制电压V DC220
4 分闸控制电压V DC220
5 线圈温升K ≤60
五.装置介绍：
1.功能与特点：
该装置体积小、重量轻、匹配拓展性较强，根据用户需求可与预
付费IC 卡表、多功能电能表等相匹配，通过GPRS 或GSM 等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。
该装置采用的是用户变压器或分支线路高压侧计量，一次进线全部密封，二次线通过航空插头及电缆与装有计量表的专用表箱连接，有效解决了防窃电问题。
该装置采用干式互感器，绝缘性能良好。
该装置最大特点是大变比的电流互感器外置，加大了电流互感器和电压互感器的距离，减小了电磁场和电容电流对PT 与CT 之间、相互影响的问题，使计量更加准确，完全满足GB17201-2007中之规定。
二次控制，采用电容储能在线路停电的情况下，能够完成一次分合闸，本充电回路采用了省电设计，给电容充电电流小于1A,不会对供电PT 造成压降。
另外回路中使用两种控制方式：a.直流接触器方式，有效地解决了临界电流分断难、分极限电流过度磨损触头的问题。
使用寿命达100万次（见下图）
b.电子控制单元方式，具有智能化功能。
直流接触器
储能电容
2.断路器
2.1断路器采用小型化设计；
2.2操作机构真空断路器三相共箱，三相均配用集成固封极柱；
2.3每一相极柱均配用一个圆柱形的操动机构；
2.4操动机构和极柱上下直动式连接，断路器采用全密封结构；
2.5在断路器本体上具有表示断路器分、合位置的指示牌；
2.6具有电动分、合操作功能；
2.7真空断路器的电动操作电源为内置式电压互感器；
2.8操作机构机械寿命≥10000次，真空灭弧室机械寿命≥10000次；3断路器关键零部件
3.1集成固封极柱：
户外高压真空断路器采用固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱。
导电部分采用固定式连接，减少各导电面的搭接损耗，使整机的一次回路电阻大大减小，从而减少电损耗。
集成固封极柱，采用户外产品特有的硅橡胶注射工艺，绝缘体由环氧树脂采用APG工艺浇注外加硅橡胶而成，集成固封极柱能避免灭弧室表面的粉尘聚集，采用小型化灭弧室。
集成固封极柱整体要保证各导电连接环节不受外界环境的影响，使产品的电气参数稳定，特别适用于运行条件恶劣的环境。
3.2智能控制单元接近断路器安装，通过控制电缆与断路器连接。
智能控制单元的电源分主备供电，主电源为DC 220V，或者高压线路经PT取得（AC220V)；后备电源由蓄电池提供。
当正常工作时主电源对后备电源充电；当主电源失去时，由后备电源供电，仍可完成对断路器的控制以及控制单元内的其他操作，后备电源（满载时）可维持整机不小于24小时工作及3次以上分合闸操作要求。
断路器操动机构中
设有充电接口,保护定值可通过控制器现场设定，其余参数可通过后台软件设定。
4. 防护等级：
控制器箱体选用优质不锈钢材料，外形美观大方。
可以防止腐蚀、意外损伤。
可单杆安装，具有良好的防护能力。
防护等级不低于IP54。
5. 装置功能：
⑴四遥功能：可以采集正常工作电压、电流、故障电流、越线检测（遥测）；采集断路器状态信息量，状态量变位实时上传（遥信）；执行后台机远方遥控分合闸命令（遥控）；通过后台软件修改开关定值（遥调）。
⑵保护功能：实现三段式电流保护、重合闸功能、失压保护功能、当地及远方后台机故障告警功能。
⑶通讯功能：支持TCP/IP协议、支持GPRS通讯，提供CAN、RS232/485通讯口，支持多种通讯规约。
六．安装尺寸图如下：
1开关极柱、2箱体、3互感器支柱（进线端）
七系统架构图：。
