预付费高压计量箱的电压互感器接线
电压互感器接法

电压互感器的接线形式(1)单相接线该接法仅适用于测量相间电压。
如果互感器一次绕组的一端接在线路上,另一端接地,互感器可测量某一相对地电压。
(2)V-V接线由两个单相互感器接线成不完全星形(V-V形),用来测量各相间电压,但不能测量相对地电压,它广泛应用在20kV以下中性点不接地或经消弧线圈接地的电网中。
(3)Y-Y接线由三个单相互感器一、二次侧均接成Y形,可供给要求线电压的仪表和继电器以及要求相电压的绝缘监视电压表。
(4)Y0/Y0/D接线用三台单相三绕组电压互感器构成Y0/Y0/D接线,该接线方式其二次绕组用来测量相间电压和相对地电压,辅助二次绕组接成开口三角形检测零序电压。
以上是PT的几种接线形式,你说的这种情况应该是V-V接线方式。
电压互感器的接线形式(1)单相接线该接法仅适用于测量相间电压。
如果互感器一次绕组的一端接在线路上,另一端接地,互感器可测量某一相对地电压。
(2)V-V接线由两个单相互感器接线成不完全星形(V-V形),用来测量各相间电压,但不能测量相对地电压,它广泛应用在20kV以下中性点不接地或经消弧线圈接地的电网中。
(3)Y-Y接线由三个单相互感器一、二次侧均接成Y形,可供给要求线电压的仪表和继电器以及要求相电压的绝缘监视电压表。
(4)Y0/Y0/D接线用三台单相三绕组电压互感器构成Y0/Y0/D接线,该接线方式其二次绕组用来测量相间电压和相对地电压,辅助二次绕组接成开口三角形检测零序电压。
以上是PT的几种接线形式,你说的这种情况应该是V-V接线方式。
10kv高压计量柜电压互感器为何有的用两个,有的用三个,有何区别。
其作用分别是?2010-01-30 11:17南京哈哈|分类:工程技术科学|浏览7274次请讲述不同选用的道理。
谢谢!分享到:2010-02-04 10:23提问者采纳计量柜主要功能就是计算电流的功。
2个电压互感器,使用的是两相法测量线路的功。
3个电压互感器,使用的是三相法测量线路的功。
甘肃预付费高压计量箱保定久鼎保互

1、预付费高压计量箱注意事项
1、预付费高压计量箱确认装置的实际通过电流应该在互感器额定电流的120%以内,过负荷可能影响装置的正常运行,烧毁计量表计,同时也会有较大的计量负偏差。
2、预付费高压计量箱电度表经电压、电流互感器接入后,计数读数需乘互感器的倍率才等于实际电度数。
互感器倍率就是电压比乘以电流比。
3、预付费高压计量箱本产品内部不设过电流保护功能,实际使用时请根据线路情况确定是否需要安装过电流保护设置。
4、预付费高压计量箱现场接线时,按照本说明书中接线方式连接计量和控制线路,其它开关和各连接线路请勿随意调整,以避免造成装置不能正确动作或损坏。
5、预付费高压计量箱现场必须将外壳接地螺栓及互感器二次出线可靠与地连接。
6、预付费高压预付费高压计量箱投入正常运行,严禁电压互感器二次短路,电流互感器二次开路。
如果电压互感器二次短路,电流互感器二次开路会造成预付费高压预付费高压计量箱烧毁。
7、装置的进线侧要按规程装设避雷器。
注:如在台架上安装,主机必须离台地面距离达到200mm以上!
警示!
本产品运行时要同时与避雷器和消谐器配套使用!
⒈型、Ⅱ型安装尺寸
Ш型安装尺寸Ⅳ型安装尺寸。

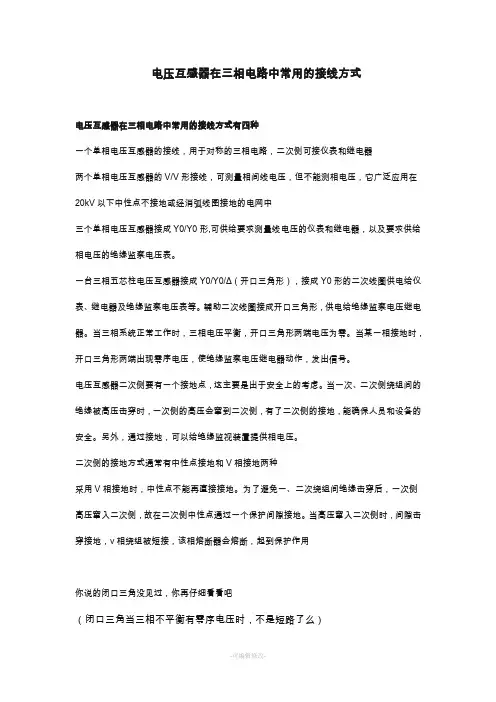

电压互感器常用接线方式

电压互感器在三相电路中常用的接线方式电压互感器在三相电路中常用的接线方式有四种一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器两个单相电压互感器的V/V形接线,可测量相间线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中三个单相电压互感器接成Y0/Y0形,可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
一台三相五芯柱电压互感器接成Y0/Y0/Δ(开口三角形),接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。
当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。
当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。
电压互感器二次侧要有一个接地点,这主要是出于安全上的考虑。
当一次、二次侧绕组间的绝缘被高压击穿时,一次侧的高压会窜到二次侧,有了二次侧的接地,能确保人员和设备的安全。
另外,通过接地,可以给绝缘监视装置提供相电压。
二次侧的接地方式通常有中性点接地和V相接地两种采用V相接地时,中性点不能再直接接地。
为了避免一、二次绕组间绝缘击穿后,一次侧高压窜入二次侧,故在二次侧中性点通过一个保护间隙接地。
当高压窜入二次侧时,间隙击穿接地,v相绕组被短接,该相熔断器会熔断,起到保护作用你说的闭口三角没见过,你再仔细看看吧(闭口三角当三相不平衡有零序电压时,不是短路了么)请问:为什么进线电压互感器都是V/V式,而母线电压互感器都是三相五柱式(其一次线圈及二次线圈均接成星形,附加二次线圈接成开口三角形)?如果进线和母线都采用三相五柱式可以吗?为什么?电压互感器一般有单相接线、V-V接线、Y-Y接线、Y0/Y0/△这四种接线方式。
其中由两个单相互感器接线成不完全星形就是V-V接法,它是用来测量各相间电压,但不能测量相对地电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
最新JLSZK-12W2高压预付费计量箱

J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用,其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起,便于安装使用。
1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成,电表箱内装有预付费电表及开关控制电路,具有结构简单、使用方便等特点;★本产品重量轻、结构紧凑,安装方便,结构设计简单、便于施工。
2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成,电表箱内装有预付费电表及开关控制电路,具有结构简单、使用方便等特点。
②当用电客户的剩余电量或金额,在达到预付费电表所设定的预警电量或预警金额时,预付费计量箱能够声光报警来提醒用户购电;③重新购买电量刷卡后,自动合闸供电;④负控功能;负荷达到所设定值,自动跳闸。
★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥,当用户非法开启箱门时自动断电,用户不能自行恢复,需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子,二次电缆直接从开关箱内出线并且采用金属铠装电缆,具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”,保持电表内部为零高斯状态,即使电表在最严酷的磁场下,也不被干扰,同时在视窗上加装军工级的防高频干扰的镍钼合金网,使“停表器”无法穿透屏蔽网,干扰电表的CPU,这些防窃电技术再结合远程抄表的监控系统,可以取得非常理想的防窃效果。
★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施,当低压侧有雷波侵入时,低压绕组首尾无压降,因此不会产生一次逆变过电压,从而保证了产品受雷的安全性,从实际运行效果来看极大地提高了产品的安全可靠性。
电压互感器接线图

电压互感器接线图电压互感器接线图及方式电压互感器的接线方式很多,常见的有以下几种:电压互感器(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2)用两台单相互感器接成不完全星形,也称V—V接线,用来测量各相间电压,但不能测相对地电压,广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(3)用三台单相三绕组电压互感器构成YN,yn,d0或YN,y,d0的接线形式,广泛应用于3~220KV系统中,其二次绕组用于测量相间电压和相对地电压,辅助二次绕组接成开口三角形,供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线,除铁芯外,其形式与图3基本相同,一般只用于3~15KV系统。
(4)电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中,为了测量相对地电压,PT一次绕组必须接成星形接地的方式。
在3~60KV电网中,通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。
必须指出,不能用三相三柱式电压互感器做这种测量。
当系统发生单相接地短路时,在互感器的三相中将有零序电流通过,产生大小相等、相位相同的零序磁通。
在三相三柱式互感器中,零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路,零序电流很大,使互感器绕组过热甚至损坏设备。
而在三相五柱式电压互感器中,零序磁通可通过两侧的铁芯构成回路,磁阻较小,所以零序电流值不大,对互感器不造成损害。
使用须知1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如,测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测量的正确性。

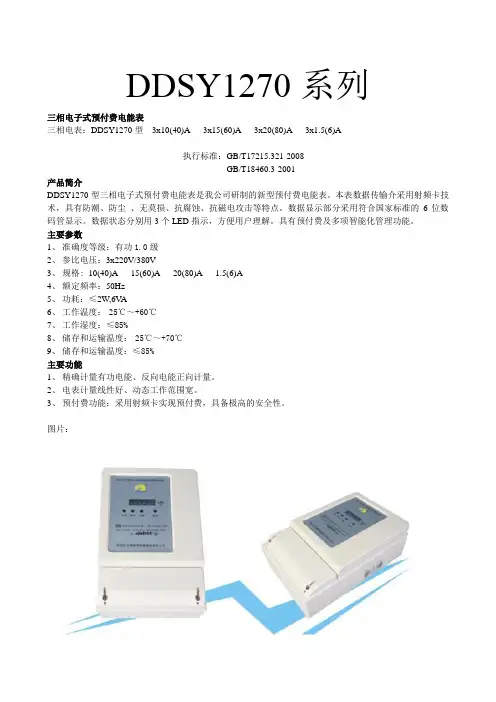

三相电子式预付费电能表使用说明书及外置互感器接线图

DDSY1270系列三相电子式预付费电能表三相电表:DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准:GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。
本表数据传输介采用射频卡技术,具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示,方便用户理解。
具有预付费及多项智能化管理功能。
主要参数1、准确度等级:有功1.0级2、参比电压:3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率:50Hz5、功耗:≤2W,6V A6、工作温度:-25℃~+60℃7、工作湿度:≤85%8、储存和运输温度:-25℃~+70℃9、储存和运输温度:≤85%主要功能1、精确计量有功电能、反向电能正向计量。
2、电表计量线性好、动态工作范围宽。
3、预付费功能:采用射频卡实现预付费,具备极高的安全性。
图片:DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表,各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。
本表数据传输媒介采用非接触式IC卡技术,具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示,方便用户理解。
一、产品特点(1)数码管六位显示,用户辨认方便。
(2)采用射频卡技术避免了接触式IC卡的不安全因素。
(3)外观设计简单、新颖,大方二、主要技术指标(1)准确度等级:1.0级,基本误差、启动潜动符合国标要求。
(2)脉冲常数:1600imp/kWh(3)电压量程:3X220/380 V(4)电流量程:3X1.5(6)A(5)功耗:小于2W(6)工作环境:-25℃~55℃(7)预付费功能:预收电费,剩余电量为零时自动拉闸断电。
电压互感器接线图及含义

电压互感器接线图及含义————————————————————————————————作者:————————————————————————————————日期:电压互感器接线图及含义电压互感器的含义:双绕组和三绕组电压互感器的结构:供测量用的电压互感器,一般都做成单相双绕组结构.当两端绝缘等级相同时,可以单相使用,也可以组合起来作三相使用。
对这种电压互感器的主要技术要求是保证必要的准确级。
供接地保护用的电压互感器还具有一个辅助二次绕组,称三绕组电压互感器。
三相的辅助二次绕组结成开口三角形,一旦系统发生单相接地时中性点出现位移,辅助二次绕组上会出现一个零序电压,所以辅助二次绕组现称零序电压线组。
三绕组电压互感器一般做成单相,做成三相时应采用三相五拄式(三相三柱旁扼式)铁心,且电压在10kv及以下,这是为了提供零序磁通的回路。
对于这种电压互感器,零序电压绕组的准确级要求不高,一般为3B级或6B级,以保证开口三角端子电压在一定范围之内,但要求具有一定的过励磁特性。
三相五柱式电压互感器与单相电压互感器:三相五柱设计是高压侧Y0接线,低压侧是Y0(三柱) +开口三角(两柱)低压侧是Y0(三柱)用于线电压和相电压的测量,中性点接地系统。
不接地系统只能测线电压,无专用计量PT时,供计量表计电压量。
开口三角(两柱)在开口三角接有电压继电器,用于监视开口三角电压,检测系统的整体绝缘,用来反映系统发生接地时的零序电压。
当开口三角电压达到启动值时,提供给保护需要的零序电压。
小接地电流系统通常用于发信号。
这种互感器只限制制成10KV以下电压等级。
应用于10KV以下系统。
其优点是投资小,接线简单,操作及运行维护方便;其缺点是只发出系统接地的无选择性预告信号,不能确切判定发生接地的故障线路,运行人员需要通过拉路分割电网的方法来进一步判定故障线路,影响了非故障线路的连续供电。
该装置的优点是以牺牲非故障线路的供电可靠性为代价的。
高压计量柜电压互感器的接线方法

高压计量柜电压互感器的接线方法
本文介绍了高压计量柜中电压互感器的接线方法,包括单相电压互感器和三
相电压互感器的接线方式。
一、单相电压互感器的接线方法
单相电压互感器通常用于测量单相电路的电压。
在高压计量柜中,单相电压互感器的接线方法如下:
1. 将电压互感器的一端连接到高压线路的相线上。
2. 将电压互感器的另一端连接到计量仪表的电压输入端。
3. 确保电压互感器的接地良好。
二、三相电压互感器的接线方法
三相电压互感器通常用于测量三相电路的电压。
在高压计量柜中,三相电压互感器的接线方法如下:
1. 将三相电压互感器的一端连接到高压线路的三个相线上。
2. 将三相电压互感器的另一端连接到计量仪表的三个电压输入端。
3. 确保三相电压互感器的接地良好。
需要注意的是,在接线过程中,应遵循当地的供电部门对计量柜接线方式的要求。
高压电压互感器接法

高压电压互感器接法互感器是电力系统中常用的测量和保护设备,用于测量和变换高压电流和电压。
其中,高压电压互感器广泛应用于电力系统中的电压测量、绝缘监测和保护等方面。
本文将从高压电压互感器的接法方面进行介绍。
高压电压互感器的接法可以分为串联接法和并联接法两种。
1. 串联接法串联接法是将互感器的一端与被测电压的高压侧相连,另一端与低压侧负载相连。
这种接法可以实现电压的降低和测量。
在实际应用中,串联接法常用于高压电压互感器的测量和保护。
在串联接法中,互感器的高压侧绕组与被测电压相连,低压侧绕组与测量仪表或保护设备相连。
高压侧绕组的匝数较低,一般为数十匝,而低压侧绕组的匝数较高,一般为数千匝。
这样设计的目的是为了实现电压的降低,保证测量和保护设备能够正常工作。
2. 并联接法并联接法是将互感器的高压侧绕组与被测电压的高压侧相连,低压侧绕组与负载相连。
这种接法可以实现电压的变换和绝缘监测。
在实际应用中,并联接法常用于高压电压互感器的绝缘监测和保护。
在并联接法中,互感器的高压侧绕组与被测电压相连,低压侧绕组与负载相连。
高压侧绕组的匝数较高,一般为数千匝,而低压侧绕组的匝数较低,一般为数十匝。
这样设计的目的是为了实现电压的变换,保证绝缘监测和负载工作的可靠性。
在高压电压互感器的接法中,需要注意以下几点:1. 接法的选择应根据具体的测量和保护要求进行,保证测量和保护设备的正常工作。
2. 接线应正确,避免接反或接错,以免影响测量和保护的准确性和可靠性。
3. 互感器的绝缘性能应符合要求,以保证系统的安全运行。
4. 互感器应经常进行检测和校验,及时发现故障并进行维修或更换,以保证测量和保护的准确性和可靠性。
总结:高压电压互感器的接法对于电力系统的测量和保护起着重要作用。
正确选择和使用互感器的接法,可以提高系统的测量和保护能力,保证系统的安全运行。
在实际应用中,根据具体的需求,选择合适的串联接法和并联接法,并注意接线和绝缘性能的要求,以保证互感器的工作效果和系统的可靠性。
电压互感器接线形式

电压互感器V-V接线正确与错误接法(图)发布日期:2008-5-21 浏览次数:622图1、图2是正确的Vv接法,但图3是VΛ接法,AB、CB两相电压反向了180°,所以V变成v后,反相成对顶状态。
故,图3不是Vv接法。
常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种,如下图1.一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器,如图1(a)。
2.两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1(b)。
3.三个单相电压互感器接成Y0/Y0形,如图1(c)。
可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
4.一台三相五芯柱电压互感器接成Y0/Y0/Δ(开口三角形),如图1(d)所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。
当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。
当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说,二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此,虽然“B相无电压”(未施加任何电压),输出端的电量仍然是三相电量。
左图是正确接线,从相量图看三相平衡;右图是错误接线,从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压,。
若二次侧ab相接反,从相量图看,则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时,其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量,而且还起继电保护的作用。
当系统中发生单相接地时,系统中会出现零序电流。
电压互感器的接线方式

电压互感器的接线方式
电压互感器在三相电路中的几种常见接线方案如图4—35所示。
1.一个单相电压互感器的接线
这种接线方式在三相线路上,只能测量某两相之间的线电压,用于连接电压表、频率表及电压继电器等。
2.两个单相电压互感器的V/V形接线
这种接线方式又称不完全星形接线,可以用来测量三个线电压,供仪表、继电器接于三相三线制电路的各个线电压。
3.三个单相电压互感器Y。
/Y。
形接线
这种接线方式能满足仪表和继电保护装置选用相电压和线电压的要求。
在一次绕组中点接地情况下,也可装用绝缘监察电压表。
4.三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。
/Y。
/△(开口三角形)接线这种接线方式在10kV中性点不接地系统中应用广泛,它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。
接成Y。
形的二次绕组称为基本二次绕组,用来接仪表、继电器及绝缘监察电压表;接成(开口三角形)的二次绕组,称为辅助二次绕组,用来连接监察绝缘用的电压继电器。
在系统正常运行时,开口三角形两端的电压接近于零,当系统发生一相接地时,开口三角形两端出现零序电压,使电压继电器吸合,发出接地预告信号。
电压互感器接线方法 图文 民熔

1、电压互感器V/V接法
V/V接法原理图
V/V接法3D示意图
2、电压互感器Y/Y接法Y/Y接法3D示意图
3、电流互感器不完全星型接法
电流互感器不完全星型接法原理图
电流互感器不完全星型接法3D示意图
4、电流互感器星型接法
星型接法原理图(适用10kV以上)
星型接法原理图(适用400V)
星型接法3D示意图(400V)5、电能表接线示意图
三相三线电能表组合接线示意图
(3*100V电能表+3*100V专变采集终端)
三相四线电能表组合接线示意图
(3*57.7V电能表+3*100V专变采集终端)
三相四线电能表组合接线示意图
(3*220V电能表+3*220V专变采集终端)。
高压计量接线图

进线端(第1孔)线端(第7 孔)A 、C 相电流回路二次侧S2端子应接地。
(第 5 孔) 第一节高压计量箱一次多变比高压计量箱电压互感器做 V/V 形接线(二次四电流桩头回线分开)安装时应注意以下几点:1、首先要辨别清楚高压计量箱是单变比还是多变比, 如果是多变 比还要弄清是一次多变比还是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接 一次多变比计量箱应接所要使用的变比桩头。
P2桩头,3、 A 相电流互感器二次侧aS1端子应接电能表电流回路 A 相的 4、A 相电流互感器二次侧aS2端子应接电能表电流回路A 相的5、出线端(第3孔)C 相电流互感器二次侧 CS1端子应接电能表电流回路 C 相的进 6、C 相电流互感器二次侧 CS2端子应接电能表电流回路 A 相的出7、线端(第9孔)电流回路不允许开路9、电压回路二次侧 (第 2 孔)A 相端子应接入电能表电压回路相的端子10、 电压回路二次侧 B 相端子应接入电能表电压回路相的端子11、 电压回路二次侧 (第 8 孔)C 相端子应接入电能表电压回路C 相的端子12、 电压回路不允许短路 13、 电压回路B 相应接地 14、 接线图如下:高压计量箱电压互感器做 V/V 形接线接线图(二次四电流桩头回线分开)*Aav| y Ifat3Ja51PlcSl- €52PlW\/V9血I* A■ ■•HE* • • AX高压计量箱电压互感器做V/V形接线(二次三电流桩头回线共用)安装时应注意以下几点:1、首先要辨别清楚高压计量箱是单变比还是多变比,如果是多变比还要弄清是一次多变比还是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头, 一次多变比计量箱应接所要使用的变比桩头。
3、4、二次侧S1端子应接电能表电流回路A相的进线端(第1孔)二次侧S2端子应接电能表电流回路A相的出线端,并与电能表C相电流回路的出线端并联。
(第3孔和第9孔)5、6、二次侧S3端子应接电能表电流回路C相的进线端(第7 孔)电流回路不允许开路7、电流回路二次侧S2端子应接地。
高压计量接线图

第二章高压计量接线第一节高压计量箱一次多变比高压计量箱电压互感器做V/V形接线(二次四电流桩头回线分开)安装时应注意以下几点:1、首先要辨别清楚高压计量箱就是单变比还就是多变比,如果就是多变比还要弄清就是一次多变比还就是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用得变比桩头。
3、A相电流互感器二次侧aS1端子应接电能表电流回路A相得进线端(第1孔)4、A相电流互感器二次侧aS2端子应接电能表电流回路A相得出线端(第3孔)5、C相电流互感器二次侧cS1端子应接电能表电流回路C相得进线端(第7孔)6、C相电流互感器二次侧cS2端子应接电能表电流回路A相得出线端(第9孔)7、电流回路不允许开路8、A、C相电流回路二次侧S2端子应接地、9、电压回路二次侧A相端子应接入电能表电压回路A相得端子(第2孔)10、电压回路二次侧B相端子应接入电能表电压回路B相得端子(第5孔)11、电压回路二次侧C相端子应接入电能表电压回路C相得端子(第8孔)12、电压回路不允许短路13、电压回路B相应接地14、接线图如下:高压计量箱电压互感器做V/V形接线接线图(二次四电流桩头回线分开)高压计量箱电压互感器做V/V形接线(二次三电流桩头回线共用)安装时应注意以下几点:1、首先要辨别清楚高压计量箱就是单变比还就是多变比,如果就是多变比还要弄清就是一次多变比还就是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用得变比桩头。
3、二次侧S1端子应接电能表电流回路A相得进线端(第1孔)4、二次侧S2端子应接电能表电流回路A相得出线端,并与电能表C相电流回路得出线端并联。
(第3孔与第9孔)5、二次侧S3端子应接电能表电流回路C相得进线端(第7孔)6、电流回路不允许开路7、电流回路二次侧S2端子应接地、8、电压回路二次侧A相端子应接入电能表电压回路A相得端子(第2孔)9、电压回路二次侧B相端子应接入电能表电压回路B相得端子(第5孔)10、电压回路二次侧C相端子应接入电能表电压回路C相得端子(第8孔)11、电压回路不允许短路12、电压回路B相应接地13、接线图如下:高压计量箱电压互感器做V/V形接线接线图(二次三电流桩头回线共用)。
电压互感器接线方式汇总

Y,yn△三相五柱式电压互感器
5、电压互感器使用的注意事项
1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。 例如,测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联, 二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并 联,同时要注意极性的正确性。 3.接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧 的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测 量的正确性。
2.电压互感器的V,v接法
如图(b)所示,V,v接法就是将两台全绝缘单相电压互感器的高低 压绕组分别接于相与相间构成不完全三角形。这种接法广泛用于中性点 不接地或经消弧线圈接地的35kV及以下的高压三相系统中,特别是10kV 的三相系统中。V,v接法不仅能节省一台电压互感器,还能满足三相表 计所需要的线电压。这种接线方法的缺点是不能测量相电压,不能接入 监视系统绝缘状况的电压表。
4.电压互感器的YN,yn△接法 如图(d)所示。这种接法常用三台单相电压互感器构成三相电压互感 器组,主要用于大电流接地系统中。YN,yn△接法其主二次绕组既可测 量线电压,又可测量相对地电压,辅助绕组二次绕组接成开口三角形供给 单相接地保护使用。 当YN,yn△接法用于小接地电流系统时,通常都采用三相五柱式的电 压互感器,如图所示。其一次绕组和主二次绕组接成星形,并且中性点接 地,辅助二次绕组接成开口三角形。故三相五柱式的电压互感器可以测量 线电压和相对地电压,辅助二次绕组可以接入交流电网绝缘监视用的继电 器和信号指示器,以实现单相接地的继电保护。
4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小,若二 次回路短路时,会出现很大的电流,将损坏二次设备甚至危及人身安全。 电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损 坏。在可能的情况下,一次侧也应装设熔断器以保护高压电网不因互感器 高压绕组或引线故障危及一次系统的安全。
电压互感器4种接线方式

电压互感器4种接线方式
电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并且电压互感器二次侧严禁短路。
一、一个单相电压互感器接线方式
一个单相电压互感器接线方式
一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式
两个单相电压互感器互V/V型的接线方式
两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
三、三个单相电压互感器Y0/Y0型的接线方式
三个单相电压互感器Y0/Y0型的接线方式
可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。
当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。
当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。
用于3~220kV系统(110kV及以上无高压熔断器),
供接入交流电网绝缘监视仪表和继电器用。
电压互感器接线方式与端子标示

电压互感器接线方式与端子标示前言,电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并且电压互感器二次侧严禁短路。
1)Vv接线方式:广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统,特别是10KV三相系统,接线来源于三角形接线,只是“口”没闭住,称为Vv接,此接线方式可以节省一台电压互感器,可满足三相有功、无功电能计量的要求,但不能用于测量相电压,不能接入监视系统绝缘状况的电压表。
电压互感器V/V接法V/V接法原理图V/V接法3D示意图(2)Y,yn接线方式:主要采用三铁芯柱三相电压互感器,多用于小电流接地的高压三相系统,二次侧中性接线引出接地,此接线为了防止高压侧单相接地故障,高压侧中性点不允许接地,故不能测量对地电压。
电压互感器Y/Y接法Y/Y接法原理图Y/Y接法3D示意图(3)YN,yn接线方式:多用于大电流接地系统。
(4)YN,yn,do接线方式:也称为开口三角接线,在正常运行状态下,开口三角的输出端上的电压均为零,如果系统发生一相接地时,其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍,这样便于交流绝缘监视电压继电器的电压整定,但此接线方式在10KV及以下的系统中不采用。
一、一个单相电压互感器接线方式一个单相电压互感器接线方式一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。
二、两个单相电压互感器互V/V型的接线方式两个单相电压互感器V/V型的接线方式两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
电压互感器接线图之vv接法实物图:三、三个单相电压互感器Y0/Y0型的接线方式三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。
四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
