户外落地式带分界保护(看门狗)功能预付费高压计量箱
落地式高压计量柜
落地式高压计量柜简介：1、高压户外落地式计量箱采用全密封,全绝缘结构，防护等级达到IP67。
2、高压户外落地式计量箱分为开关室和计量室两部分，两室相互隔离，拥有可分别上锁的单独箱门，便于不同专业之间运行和维护工作；计量室锁具需具备防窃电功能。
a、计量室为双门结构：第一道门正对表计的位置留有观察窗口，便于观察。
门内预留安装电子式多功能电能表、抄表终端的位置，第二道门内安装了计量专用电流互感器，电压互感器。
两道门均可加装计量铅封锁，具有良好的防窃电功能。
b、开关室为采用双门结构，第一道门内是仪表室，第二道门内安装了真空开关、避雷器和过流保护互感器。
仪表室门上安装了断路器分、合闸按钮；合闸指示灯、储能指示灯、电流指示仪表；高压带电指示器、短路与接地指示器。
二道门开有面板孔，开关前面板外露，可以进行手动操作。
图13、YBW-DJ-12一体化真空开关计量箱主要由真空断路器及计量用组合互感器组成。
适用于额定频率50Hz，额定电压6-10kV电力系统的分支及专用变压器中作预付费的计量和保护。
计量互感器和真空断路器置于同一箱体内，节省了用户的安装费用。
一体化真空开关计量箱采用全封闭结构，具有开断性能稳定可靠、体积小、安装方便、免维护、使用寿命长等特点。
a. 断路器导电回路由进出线硅橡胶套管、导电支架、真空灭弧室等组成。
b. 断路器采用ZN63（VS1）型电动操作机构，操作电源由专用内置电压互感器提供，从而不影响计量精度。
c. 计量用组合互感器为硅橡胶浇注。
具有体积小，免维护的特点。
电流互感器精度为0.2S，电压互感器精度0.2，各项指标均高于国家电网电能计量标准。
d、断路器可装设二相或三相保护用电流互感器，提供保护信号。
e、计量单元安装在箱体的左侧，正面左侧内门安装电能表及终端设备，外门设有防窃电观察窗口，便于查看数据；箱体右侧为开关室，箱体中间设有墙板与计量室隔离，正面右侧内门设有A、C相电流仪表；DXN-8D-T户内高压带电指示器；DS-JD-EKL短路及接地故障指示器；还有合闸指示灯、储能灯指示、；操作电路设有合闸、分闸按钮。
南方电网公司电能计量装置典型设计(用电侧)讲义2013-6-19
GB 4208 外壳防护等级(IP代码)
GB/T 11021 电气绝缘 耐热性分级 GB/T 16934 电能计量柜 DL/T 825 电能计量装置安装接线规则 JB/T 5777.2 电力系统二次电路用控制及继电保护屏(柜、台)通用技术条件 JB/T 5777.3 电力系统二次电路用控制及继电保护屏(柜、台)基本试验方法 JB/T 5895 污秽地区绝缘子: 使用导则
设置原则
• 10kV及以下电力客户处的电能计量点应采用统一标准的电能计量柜(箱)，低 压计量柜应紧邻进线处，高压计量柜则可设置在主受电柜后面。
计量电流感器 进线开关
进线开关 计量电压 互感器
计量电流互感器
设置原则
• 高供高计方式:高压侧为中性点绝缘系统，宜采用三相三线计量方式。 • 高供低计方式:低压侧为中性点非绝缘系统，应采用三相四线计量方式。 • 高压计量电流互感器的一次额定电流，应按总配变容量确定，为达到相应的 动热稳定要求，其电能计量互感器应选用高动热稳定电流互感器。
电流互感器
• 电能计量装置应采用独立的专用电流互感器。 • 电流互感器的额定一次电流确定，应保证其计量绕组在正常运行时的实际负 荷电流达到额定值的60%左右，至少应不小于20%。 • 额定输出标准值：
对于二次电流为1A：10kV电流互感器,0.15～3VA；0.4kV电流互感器,0.15～1VA； 对于二次电流为5A：10kV电流互感器,3.75～15VA；0.4kV电流互感器,1～3VA。
• • • •
10kV电流互感器
• • •
•
测量保护用电流互感器:例如LZZBJ9-10-150/5-0.5/10P15-15/15VA。 变比：150/5； 双绕组：测量绕组：测量精度为0.5级，额定容量为15VA； 保护绕组：测量精度为10P15，额定容量为15VA。 额定电压：10kV；热稳定电流：21kA；动稳定电流：52.5kA。
一种新型10kV高压计量预付费计量装置
10k V高压预付费计量装置概述：为适应现代化用电管理工作的需要，利用技术手段解决电费回收的难题。
我厂开发了具有电路控制预付费、防窃电、负荷监控、变压器保护等功能新型10kV高压综合预付费计量装置。
该装置适用于变压器容量在100～1600kVA之间的高压计量用户，采用该装置可以取消常规设计中的变压器保护用高压开关柜及计量专柜,即降低了成本，减少了用地，具有计量准确度高、运行稳定维护检修方便等特点。
该装置的结构：真空断路器一台、倒立式电流互感器两台、电压互感器两台、本体及控制箱等组成。
断路器额定电流最高可达到630A，额定开断电流20kA，可切断正常的负荷电流，作为变压器后备保护切断短路电流。
本装置有以下几种结构：JLSG-10Y 倒立式电流互感器真空断路器箱体安全稳定的户外产品配网改造的最佳选择真空断路器互感器支柱箱体JLSG-10Y一.使用环境条件：1、海拔高度不超过2000米；2、最高气温+40℃，最低气温-40℃，相对湿度不大于95%，日温差：日变化25℃。
3、风速不大于34m/s。
4.地震强度：不超过8级5.污秽等级：IV6.爬电距离：≥31mm/kV7.覆冰厚度≤10mm二.主要技术参数：2.1真空断路器的技术参数：序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定电流 A 6304 额定短路开断电流kA 205 动稳定电流（峰值）kA 506 4S热稳定电流kA 207 额定短路关合电流（峰值）kA 508 机械寿命次100009 额定电流开断次数次1000010 额定短路电流开断次数次3011 额定操作电压V DC22012 工频耐压（1min)对地、相间/断口kV 4213 雷电冲击耐受电压（峰值）对地、相间/断口kV 7514 额定操作顺序分-0.3s-合分-180s-合分2.2.1电流互感器技术参数序号参数名称单位数值备注1 额定电压kV 122 额定频率Hz 503 额定负荷VA 10 COSΦ=0.8滞后4 额定一次电流 A 10-6005 额定二次电流 A 56 稳定倍数倍707 一秒钟热稳定倍数倍508 一次对二次及对地互感器绝缘水平kV/分429 二次对对地互感器绝缘水平kV/分 32.2.2电流互感器误差比值准确级比值差（±%）额定电流的百分值相位差（±%）额定电流的百分值1 5 20 100 120 1 5 20 100 120 0.2S 0.75 0.35 0.2 0.2 0.2 30 15 10 10 10 0.5S 1.5 0.75 0.5 0.5 0.5 90 45 30 30 30 0.2 0.75 0.35 0.2 0.2 30 15 10 10 0.5 1.5 0.75 0.5 0.5 90 45 30 302.3.1电压互感器技术参数产品型号额定电压（伏）额定二次电压（伏）准确级次及相应准确级次下的额定二次负荷（伏安）二次线圈极限负荷（COSΦ=0.8--1）（伏安）连接组标号JDZ-3 3000 100 0.2级0.5级3级200JDZ-6 6000 20 40 100 300 1/1-12 JDZ-10 10000 20 50 100注：额定二次负荷功率因数COSΦ=0.8（滞后）2.3.2电压互感器误差限值准确级次误差限值比值差（±%）相角差（±分）0.2级0.2 100.5级0.5 203级 3.0 不规定三.机械参数：序号参数名称单位数值备注1 触点开距mm 9±12 触点超行程mm 3±13 分闸速度m/s 1.1±0.24 合闸速度m/s 0.6±0.25 触头合闸弹跳时间ms ≤26 相间中心距离mm 250±17 三相分合闸不同期ms ≤18 回路电阻μΩ≤1009 合闸时间ms ≤10010 分闸时间ms ≤30四.机构技术参数：序号参数名称单位数值备注1 控制器电源电压V DC2202 合闸充电时间S ≤53 合闸控制电压V DC2204 分闸控制电压V DC2205 线圈温升K ≤60五.装置介绍：1.功能与特点：该装置体积小、重量轻、匹配拓展性较强，根据用户需求可与预付费IC 卡表、多功能电能表等相匹配，通过GPRS 或GSM 等通讯网络进行远程售电、数据采集、远程控制、监控等配网自动化功能。
电能计量
电压互感器二次短路。 现场不符合安装条件时，终止工作。
一、电能表安装前的准备工作
核对工作单 所列内容
1
凭单到表 库领材料 并核对
检查电能 表
2
3
一、电能表安装前的准备工作
检查所需 检查互感器 材料、工 具、仪表
电能表运 输
4
5
6
二、电能表安装场所环境的检查
一 二 三 四
干净、无 振动、无 磁场、无 烟灰
单台变电压器 ，容量在 1000KVA及以 下时，一般可 在低压侧计量 ，反之应在高 压侧计量
供电用户与 35KV一样
Positive 低压用户
Negative 220V 普通居民
380／220V低压供电用户，
按其用电量可安装单相
安装容量在100KVA及以
上，照明和电力应分别 装表，总表应 装有功+ 无功电能表，照明应装 分表。（力率调整）
由有功电 能表和需时指 示器两部分组 成。最大需量 是指示15ｍｉ ｎ内持续的负 荷
例：表指示为100KW，持续15
ｍｉｎ，则最大需量为100KW。 表指示为100KW，持续10ｍｉ ｎ，后负荷降至50KW，持续 了5ｍｉｎ，则最大需量表的 指示为（100×10+50×5）／ 15＝83.3（KW）
4
5
10KV及以下电能计量装置配置原则
6
二次回路连线要符合要求
选用过载四倍及以上的电能表 根据用户选配合适的表计 装设正反向无功电以能表
7 8
9
第八节 电能计量装置安装
危险点分析与控制措施 严格执行《电业安全工作规程》，工作班成员与工作负责人应职 责分明，工作负责人应听从监护人的工作命令。 配置相应安全工器具，包括安全帽、安全带、绝缘鞋、绝缘手套、
最新JLSZK-12W2高压预付费计量箱
J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。
1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。
2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。
②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。
★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。
②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。
③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。
★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。

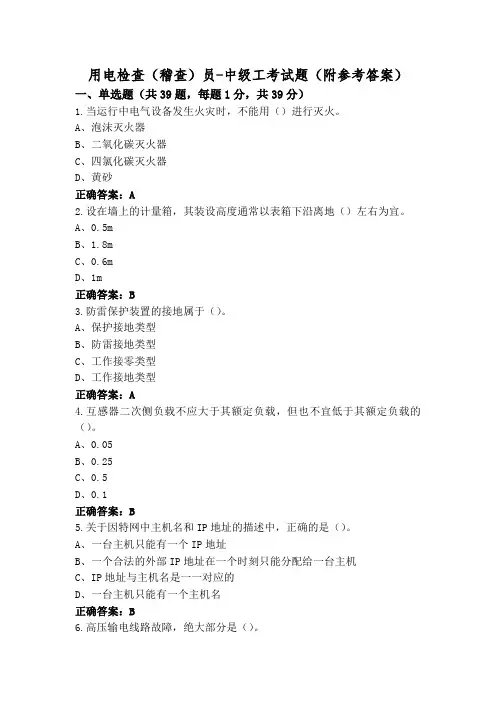

用电检查(稽查)员-中级工考试题(附参考答案)
