德力西电气 HGLR隔离开关
隔离开关基础知识
隔离开关基础知识隔离开关是电力系统中常见的一种电器设备，具有隔离分断电路的功能，用于确保人员和设备的安全。
隔离开关的使用广泛，可以在工业、商业和居民用电中见到。
本文将介绍隔离开关的基础知识，包括定义、结构和作用等内容。
1. 定义隔离开关是一种用于隔离电路的开关设备。
它能够打开或关闭电路，从而将设备与电源隔离，避免电流通过设备和线路。
隔离开关通常由可旋转的刀片和冷隔离柄构成，可以手动操作，也可以通过电动机构控制。
2. 结构隔离开关的主要结构包括刀片、接触、执行机构和隔离柄等部分。
2.1 刀片刀片是隔离开关的重要组成部分，通常呈直形或弯曲形状。
刀片两端有固定接点和移动接点，用于与接触器的触点连接和断开。
刀片的设计需要考虑其可靠性和安全性，确保接触良好，并能承受额定电流和短路电流。
2.2 接触隔离开关中的接触是刀片和触点之间的接头，用于传递电流。
接触通常由铜或银合金制成，具有良好的导电性能和耐久性，可以承受高电流和频繁的操作。
2.3 执行机构隔离开关的执行机构是用于控制开关状态的装置。
它可以是手动操作或电动操作。
手动操作的执行机构通常由隔离柄和旋钮组成，通过人工旋转控制刀片的位置。
电动操作的执行机构通常由电动机和齿轮传动机构组成，可以通过电气信号或远程控制实现开关操作。
2.4 隔离柄隔离柄是隔离开关的可见部分，通常呈塑料或橡胶制成。
它是用于手动操作隔离开关的手柄，有助于操作者正确使用开关。
3. 作用隔离开关的主要作用是安全隔离，保护人员和设备免受电流的危害。
当需要对电路进行维修、检修或更换设备时，可以使用隔离开关将电路与电源隔离，避免电流通过设备和线路。
这样可以保证维修人员的安全，并防止设备受到损坏。
此外，隔离开关还可以用作紧急停机装置，当发生故障或危险情况时，可以迅速切断电路，保护人员和设备。
4. 使用注意事项在使用隔离开关时，需要遵守以下注意事项：4.1 确保合理安装隔离开关应该安装在易于操作和观察的位置，确保操作者能够清楚地看到开关的状态。

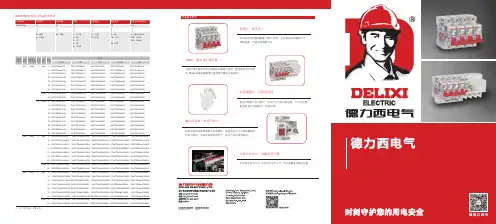

德力西电气 DZ47TR,DZ47TRLE样本 产品说明书
DENCP2019年6月第一版DZ47TRLE透明小型漏电断路器60 A30mA C6kA 6 DZ47TRLEN1C6DZ47TRLEN2C6DZ47TRLEN3C6DZ47TRLEN6C6DZ47TRLEN4C610 DZ47TRLEN1C10DZ47TRLEN2C10DZ47TRLEN3C10DZ47TRLEN6C10DZ47TRLEN4C1016 DZ47TRLEN1C16DZ47TRLEN2C16DZ47TRLEN3C16DZ47TRLEN6C16DZ47TRLEN4C1620 DZ47TRLEN1C20DZ47TRLEN2C20DZ47TRLEN3C20DZ47TRLEN6C20DZ47TRLEN4C2025 DZ47TRLEN1C25DZ47TRLEN2C25DZ47TRLEN3C25DZ47TRLEN6C25DZ47TRLEN4C2532 DZ47TRLEN1C32DZ47TRLEN2C32DZ47TRLEN3C32DZ47TRLEN6C32DZ47TRLEN4C3240 DZ47TRLEN1C40DZ47TRLEN2C40DZ47TRLEN3C40DZ47TRLEN6C40DZ47TRLEN4C404.5kA50 DZ47TRLEA1C50DZ47TRLEA2C50DZ47TRLEA3C50DZ47TRLEA6C50DZ47TRLEA4C5060 DZ47TRLEA1C60DZ47TRLEA2C60DZ47TRLEA3C60DZ47TRLEA6C60DZ47TRLEA4C60D 4.5kA 6 DZ47TRLEA1D6DZ47TRLEA2D6DZ47TRLEA3D6DZ47TRLEA6D6DZ47TRLEA4D610 DZ47TRLEA1D10DZ47TRLEA2D10DZ47TRLEA3D10DZ47TRLEA6D10DZ47TRLEA4D1016 DZ47TRLEA1D16DZ47TRLEA2D16DZ47TRLEA3D16DZ47TRLEA6D16DZ47TRLEA4D1620 DZ47TRLEA1D20DZ47TRLEA2D20DZ47TRLEA3D20DZ47TRLEA6D20DZ47TRLEA4D2025 DZ47TRLEA1D25DZ47TRLEA2D25DZ47TRLEA3D25DZ47TRLEA6D25DZ47TRLEA4D2532 DZ47TRLEA1D32DZ47TRLEA2D32DZ47TRLEA3D32DZ47TRLEA6D32DZ47TRLEA4D3240 DZ47TRLEA1D40DZ47TRLEA2D40DZ47TRLEA3D40DZ47TRLEA6D40DZ47TRLEA4D4050 DZ47TRLEA1D50DZ47TRLEA2D50DZ47TRLEA3D50DZ47TRLEA6D50DZ47TRLEA4D5060 DZ47TRLEA1D60DZ47TRLEA2D60DZ47TRLEA3D60DZ47TRLEA6D60DZ47TRLEA4D6060A15mA C6kA 6 DZ47TRLEN1C6R15* DZ47TRLEN2C6R15* DZ47TRLEN3C6R15* DZ47TRLEN6C6R15* DZ47TRLEN4C6R1510 DZ47TRLEN1C10R15* DZ47TRLEN2C10R15* DZ47TRLEN3C10R15* DZ47TRLEN6C10R15* DZ47TRLEN4C10R1516 DZ47TRLEN1C16R15* DZ47TRLEN2C16R15* DZ47TRLEN3C16R15* DZ47TRLEN6C16R15* DZ47TRLEN4C16R1520 DZ47TRLEN1C20R15* DZ47TRLEN2C20R15* DZ47TRLEN3C20R15* DZ47TRLEN6C20R15* DZ47TRLEN4C20R1525 DZ47TRLEN1C25R15* DZ47TRLEN2C25R15* DZ47TRLEN3C25R15* DZ47TRLEN6C25R15* DZ47TRLEN4C25R1532 DZ47TRLEN1C32R15* DZ47TRLEN2C32R15* DZ47TRLEN3C32R15* DZ47TRLEN6C32R15* DZ47TRLEN4C32R1540 DZ47TRLEN1C40R15* DZ47TRLEN2C40R15* DZ47TRLEN3C40R15* DZ47TRLEN6C40R15* DZ47TRLEN4C40R154.5kA50 DZ47TRLEA1C50R15* DZ47TRLEA2C50R15* DZ47TRLEA3C50R15* DZ47TRLEA6C50R15* DZ47TRLEA4C50R1560 DZ47TRLEA1C60R15* DZ47TRLEA2C60R15* DZ47TRLEA3C60R15* DZ47TRLEA6C60R15* DZ47TRLEA4C60R1560A50mA C6kA 6 * DZ47TRLEN1C6R50* DZ47TRLEN2C6R50* DZ47TRLEN3C6R50* DZ47TRLEN6C6R50* DZ47TRLEN4C6R5010 * DZ47TRLEN1C10R50* DZ47TRLEN2C10R50* DZ47TRLEN3C10R50* DZ47TRLEN6C10R50* DZ47TRLEN4C10R5016 * DZ47TRLEN1C16R50DZ47TRLEN2C16R50* DZ47TRLEN3C16R50* DZ47TRLEN6C16R50* DZ47TRLEN4C16R5020 * DZ47TRLEN1C20R50DZ47TRLEN2C20R50* DZ47TRLEN3C20R50DZ47TRLEN6C20R50* DZ47TRLEN4C20R5025 * DZ47TRLEN1C25R50DZ47TRLEN2C25R50* DZ47TRLEN3C25R50* DZ47TRLEN6C25R50* DZ47TRLEN4C25R5032 * DZ47TRLEN1C32R50DZ47TRLEN2C32R50* DZ47TRLEN3C32R50DZ47TRLEN6C32R50* DZ47TRLEN4C32R5040 * DZ47TRLEN1C40R50* DZ47TRLEN2C40R50DZ47TRLEN3C40R50DZ47TRLEN6C40R50* DZ47TRLEN4C40R504.5kA50 * DZ47TRLEA1C50R50* DZ47TRLEA2C50R50* DZ47TRLEA3C50R50* DZ47TRLEA6C50R50* DZ47TRLEA4C50R5060 * DZ47TRLEA1C60R50DZ47TRLEA2C60R50DZ47TRLEA3C60R50DZ47TRLEA6C60R50* DZ47TRLEA4C60R50注：带*号的物料，需要定制15mA，漏电保护更可靠！当临时用电场所环境为潮湿或有腐蚀气体时，额定剩余动作电流为15mA的漏电断路器可提供更可靠的用电保护！全新平台设计，质量稳定可靠业界领先技术平台，全自动化生产工艺，产品质量更加稳定可靠。
德力西 CDH3 分断可视隔离开关 使用说明书
认识 ＣＤＨ３
2
CDH3Biblioteka CDH3严禁湿收操作产品； 产品不能分断故障电流； 使用中，严禁触摸导电部位； 维护与保养时，必须确保产品不带电； 禁止超负荷断开、闭合产品；
安装、维护与保养时，应由具有专业资格；的人员操作， 导线截面积应严格按照本说明书规定要求选取： 产品不宜频繁通断正常工作电流和多次通断较大的过载电流； 产品不能对人身触电、人身过载及不平衡和设备漏电 起保护作用； 使用前请确认产品额定工作电压、额定工作电流、额定 频率是否符合工作要求； 产品分、合闸及锁定的操作必须按正确方法操作，否则 会造成产品损坏； 如果产品在开箱时有破损、异常响声或；零件缺失，应 立即停止使用并通知供应商； 产品报废时，请做好产业废弃物处理，谢谢您的合作；
德力西电气 HD11-T系列隔离器产品样本2022年第1版 产品说明书
技术特点
HD11-T 系列隔离器，其额定绝缘电压1140V ，额定频率50Hz ，额定工作电压至AC400/690V/1140V ，额定工作电流至630A ，主要用于配电电路作电源隔离之用。
订货提示：
如客户需要HD11-630T 三极 AC400V 500A ，只需说明产品型：HD11-630T/38 500A
• 产品结构紧凑、美观、体积小，防护及安全性能高，符合新时代背景下客户对工业电器产品的 美观设计要求。
• 隔离器前后触头均采用一体式铜件折弯成形，无焊接点，接触电阻更小，可靠性更高。
• 产品外壳保护罩采用PC/ABS 合金材料，底板为DMC 阻燃材料，强度更高、绝缘性更好。
开关造型美观、新颖简洁，结构简单、操作方便，符合GB/T14048.3标准，是同类产品的最佳选择！
产品特性
HD11-T 系列隔离器
产品特性
HD11-T
系列隔离器
外形及安装尺寸。
德力西 HR6-T系列熔断器式隔离开关 说明书
125,160,200,250,315
400 630
315,400,500,630
630
3
690 400
315,400
注：当开关用于电动机电路中，允许熔断体额定电流大 于开关的额定工作电流。
4 外形及安装尺寸
安装尺寸
图1 表3 HR6-T系列隔离开关尺寸（mm)
5 工作原理 6 安全使用
， 7 保修说明及售后服务
160
00
690 125
2,4,6,8,10,12,16,20,25,32,40, 50,63,80,100
400 250
80,100,125,160,200,250
250
10,200
400 400
125,160,200,250,315,400
400
2
690 315
HR6-T系列 熔断器式隔离开关
使用说明书
符合标准: GB/T 14048.3 □ 安装、使用产品前，请仔细阅读使用
说明书，并妥善保管、备用。
2 正常工作条件
3 主要技术数据
表1
VA
I/Ie U/Ue COS Ic/Ie Ur/Ue COS
160
400 250 AC-23B 10 1.05 0.45 400
8 订货须知
产品合格证
检验 03
见产品或包装
生产厂:
地址: 浙江省乐清市柳市镇站东路155号 电话: (86-577)6177 8888 传真: (86-577)6177 8000 客服热线: 400-826-8008
邮编: 325604
630
8 1.05 0.45 3
COS kA
100 0.2

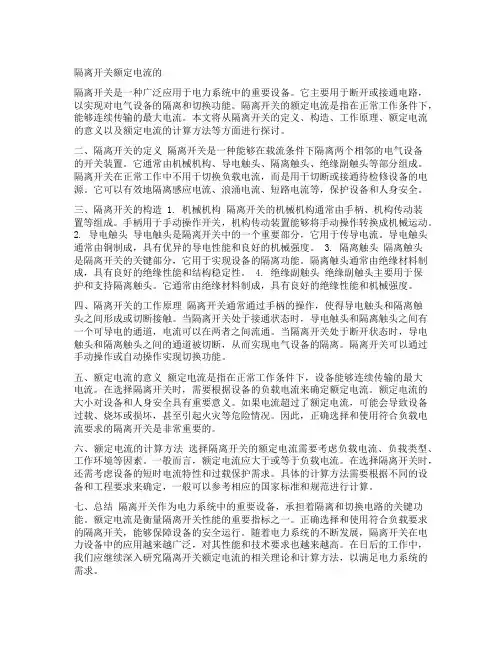

隔离开关额定电流的
隔离开关额定电流的隔离开关是一种广泛应用于电力系统中的重要设备。
它主要用于断开或接通电路，以实现对电气设备的隔离和切换功能。
隔离开关的额定电流是指在正常工作条件下，能够连续传输的最大电流。
本文将从隔离开关的定义、构造、工作原理、额定电流的意义以及额定电流的计算方法等方面进行探讨。
二、隔离开关的定义隔离开关是一种能够在载流条件下隔离两个相邻的电气设备的开关装置。
它通常由机械机构、导电触头、隔离触头、绝缘副触头等部分组成。
隔离开关在正常工作中不用于切换负载电流，而是用于切断或接通待检修设备的电源。
它可以有效地隔离感应电流、浪涌电流、短路电流等，保护设备和人身安全。
三、隔离开关的构造 1. 机械机构隔离开关的机械机构通常由手柄、机构传动装置等组成。
手柄用于手动操作开关，机构传动装置能够将手动操作转换成机械运动。
2. 导电触头导电触头是隔离开关中的一个重要部分，它用于传导电流。
导电触头通常由铜制成，具有优异的导电性能和良好的机械强度。
3. 隔离触头隔离触头是隔离开关的关键部分，它用于实现设备的隔离功能。
隔离触头通常由绝缘材料制成，具有良好的绝缘性能和结构稳定性。
4. 绝缘副触头绝缘副触头主要用于保护和支持隔离触头。
它通常由绝缘材料制成，具有良好的绝缘性能和机械强度。
四、隔离开关的工作原理隔离开关通常通过手柄的操作，使得导电触头和隔离触头之间形成或切断接触。
当隔离开关处于接通状态时，导电触头和隔离触头之间有一个可导电的通道，电流可以在两者之间流通。
当隔离开关处于断开状态时，导电触头和隔离触头之间的通道被切断，从而实现电气设备的隔离。
隔离开关可以通过手动操作或自动操作实现切换功能。
五、额定电流的意义额定电流是指在正常工作条件下，设备能够连续传输的最大电流。
在选择隔离开关时，需要根据设备的负载电流来确定额定电流。
额定电流的大小对设备和人身安全具有重要意义。
如果电流超过了额定电流，可能会导致设备过载、烧坏或损坏，甚至引起火灾等危险情况。
品茗安全软件电器元件型号释义
品茗安全软件电器元件型号释义一、隔离开关1．HK—开启式负荷隔离开关2．HH—封闭式负荷隔离开关3．HR—熔断器式负荷隔离开关二、漏电保护器1．DZ××L(E)—（正泰电器）低压塑料外壳式漏电断路器，L—电磁式漏电保护，LE—电子式漏电保护2．3KM×L—上海第三开关制造有限公司塑壳式漏电断路器，L—电磁式漏电保护3．CDB×LE—德力西塑壳式漏电断路器，LE—电子式漏电保护三、断路器1．CDW—德力西室外万能式（框架式）断路器2．DW—万能式（框架式）断路器3．DWX—万能式（框架式）限流断路器4．DZ—（正泰电器）低压塑料外壳式断路器（空气开关）DZ20C—经济型DZ20Y—一般型DZ20J—较高型DZ20G—最高型5．CDB—德力西塑壳式断路器（空开）6．SE—德力西塑壳式断路器（空开）7．CDM—德力西塑壳式断路器（空开）四、熔断器1．RC—瓷插式熔断器2．RL—螺旋式熔断器3．RT—有填料封闭管式熔断器4．RM—无填料封闭管式熔断器五、导线1．VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆2．VV22—铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆3. YJV—铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆4．YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆六、变压器1．SL7—7系列三相铝导线绕组变压器2．SZL7—7系列三相油浸自冷式铝导线绕组变压器3．S6—6系列三相铜导线绕组变压器4．S9—9系列三相铜导线绕组变压器5. S11—11系列三相铜导线绕组变压器。
德力西电气配电箱、隔离开关通用产品系列市场价格表
通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型 通用型
100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0%
CDPZ30s CDPZ50 CDEN6 CDEN3
CDCH8S JZ7 JZC1 CDZ9系列 JSZ3/JS14系列 JYB-714
CDQ3EH CDQ3HA/CDQ3HB CDQ3s CDQ1s CDQ0s
CDK1
产品定位
通用型 通用型 通用型 通用型 通用型 通用型 通用型
折扣率
100.0% 100.0% 100.0% 100.0% 100.0% 100.0% 100.0%
5 时间继电器
6 液位继电器
四、双电源自动转换开关
1 CB级双电源自动转换开关
2 CB级双电源自动转换开关
3 PC级双电源自动转换开关
4 PC级双电源自动转换开关
5 PC级双电源自动转换开关
五、控制与保护开关
1 控制与保护开关
六、其他通用产品
通用产品目录
产品系列
HGL CDH7 HS系列 HD系列 HGLR CDH7R HH15系列
德力西 CDGNE-250 400隔离开关 产品说明书
■ 主要参数■应用范围CDGNE-250/400系列隔离开关适用于额定电压DC1500V 及以下的电力系统中，产品可用作不频繁的接通分断，起到隔离线路的作用。
广泛用于建筑、电信、冶金等行业，并针对新能源各细分领域解决方案具有出色的表现。
• 人性化设计：触头分合可视化，安装地脚灵活调整，满足光伏和储能等行业的特殊需求；• 无极性磁吹：内置永磁铁，2P 实现1500V 分断能力，快速熄弧，DMC 隔离电弧，防烧穿退磁，高寿命高可靠性， 自适应动触头，提升极限寿命；• 旋转式结构：切换速度与操作手法、操作力无关，进而提高分断能力和机械寿命；• 模块化拼接：机构+多极触头拼接，可实现正操、侧操等多种操作方式，满足各类应用场景需求； • 独特密封圈：柜外手柄可达到IP68防护等级，气密性充气泄露≤10ml/min ，保护机柜免受腐蚀污染；产品认证：CCC 、CE 、CB 、TUV 、UL ；防护等级：产品防护等级IP20，柜外防护等级IP67； 污染等级：3 级；相对湿度：(环境温度+40℃)≤ 50%，在较低温度下可以有较高的相对湿度，例如20℃时可达到相对湿度95%；安装环境：应在空气相对流通，环境温度为-40℃～85 ℃，对应相对湿度在80%以下，周围空气中无酸性，碱性或其它腐蚀性气体的 库房里贮存；环境温度：正常工作的周围空气温度为-40℃~+85℃（周围空气温度超过+70℃，需降容使用，见降容系数附表1，低于-25℃使用时 同制造厂协商）；■基本介绍GB/T 14048.1 GB/T 14048.3 IEC 60947-1 IEC 60947-3 UL98B■ 符合标准海拔高度：≤5000m （高于2000m,需降容使用，见降容系数附表2）；注：1）如若选择J 柜外手柄，默认杆长200mm ，杆长大于300mm 只能单独购买；2）辅助开关默认为引线式，线长500mm ；型号CDGNE-250CDGNE-400约定发热电流Ith(A)250400额定工作电压Ue (V)15001500绝缘电压Ui（V）15001500额定冲击耐受电压Uimp(kV)1212极数22额定短路接通能力Icm(kA)1010额定短时耐受能力Icw5kA/1S、15kA/0.02S10kA/1S、20kA/0.15S 操作方式侧操/正操侧操/正操操作性能(次)电寿命400400机械寿命侧操10001000正操80005000额定电流In(A)DC-20B250400DC-21B/PV1250400端子拧紧力矩（锁紧力矩）主回路：10N.m主回路：22N.m辅助：0.8 N.m辅助：0.8N.m ■ 尺寸图(400AF)149■ 尺寸图（250AF）■安装示意图开关本体安装示意图侧操柜外手柄安装示意图正操柜外手柄安装示意图■ 方轴选型指南物料号物料描述释义CDGNEFZ1236CDGNE-FZ/1/236附件，方轴，截面积10*10mm ，轴长236mm CDGNE400SB1J CDGNE-400/SB/1/J 附件，手柄，400A 以下柜外手柄CDGNE250U202CJ111CDGNE-250/U/2/02/C/J/1/11本体，电流250A ，符合UL 认证，2极，机构居左，侧操，含柜外手柄和方轴，常规地脚1，辅助一常开和一常闭CDGNE250U202C111CDGNE-250/U/2/02/C/1/11本体，电流250A ，符合UL 认证，2极，机构居左，侧操，不含手柄和方轴，常规地脚1，辅助一常开和一常闭CDGNE250U211ZJ111CDGNE-250/U/2/11/Z/J/1/11本体，电流250A ，符合UL 认证，2极，机构居中，正操，含柜外手柄和方轴，常规地脚1，辅助一常开和一常闭CDGNE400U202CJ111CDGNE-400/U/2/02/C/J/1/11本体，电流400A ，符合UL 认证，2极，机构居左，侧操，含柜外手柄和方轴，常规地脚1，辅助一常开和一常闭CDGNE400U202C111CDGNE-400/U/2/02/C/1/11本体，电流400A ，符合UL 认证，2极，机构居左，侧操，不含手柄和方轴，常规地脚1，辅助一常开和一常闭CDGNE400U211ZJ111CDGNE-400/U/2/11/Z/J/1/11本体，电流400A ，符合UL 认证，2极，机构居中，正操，含柜外手柄和方轴，常规地脚1，辅助一常开和一常闭■ 接线方式■ 附件清单■ 手柄选型指南序号附件名称附件产品说明1柜内手柄安装于产品本体上，柜内使用，可单独购买，选配2柜外手柄安装于柜门上，通过方轴于本体相连，柜外使用，可单独购买，选配3方轴与柜外手柄搭配使用，轴长可选，可单独购买，选配4辅助触头不可单独购买，选配5隔弧片不可单独购买，标配6接线螺钉不可单独购买，标配7安装螺钉不可单独购买，标配柜外手柄（侧操）推荐柜门开孔图， 4×M4安装螺钉，扭矩1.5-1.6N.m注:400A 及以下手柄通用注:1)侧操带门联锁、正操带门联锁手柄，仅柜外可选;。
德力西 CDF1负荷隔离开关 说明书
公司承诺
在用户遵守使用、保管条件及产品封印完好的前提下，自产品生产日期起24个月内，产品因制造质量问题发生损坏或不能正常使用的，本公司负责无偿修理或更换。
超过保修期的，需有偿修理。
但因下述情形引起损坏的，即使在保修期内亦作有偿修理：(1)因使用、维护、保管不当的；
(2)自行改装、不适当维修的；
(3)购买后由于摔落及安装过程中发生损坏的；
(4)地震、火灾、雷击、异常电压及二次灾害等不可抗力的。
如有问题请与经销商或本公司客户服务部门联系。
客户服务热线：400-826-8008。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
200 145 92
60 140 6 220-300
200 145 92 120 140 6 220-300
200 145 122 67 150 6 220-300
200 145 122 134 150 6 220-300
350 190 38 250 250 6 300-380
350 190 38 330 250 6 300-380
护功能 ； 有 2 极、3 极、4 极（3 极 + 可通断中性极）之分 ； 手柄可直接装在开关上操作（简称柜内操作），也可通过加长轴在配电柜门外操作（简称柜外操
作）； 可根据需要提供常开常闭辅助触点及板后接线方式。
技术参数
产品型号
额定绝缘电压
额定频率
约定发热电流（A） 额定工作电流 AC-23B 380V
产品特征
采用热固性塑料全封闭式结构，具有很高的介电性能、防护能力及可靠的操作安全性 ； 采用弹簧储能、瞬时释放的加速关合机构及多断点并联的触头结构，极大的提高了产品的电气性能
与机械性能 ； 160A、250A、400A 采用模块式设计，630A 采用整体式结构，确保可带负载操作及可靠的短路保
400A
200A
315A
100kA 50kA
RT16-1 153000 来自000RT16-2 20
2000 800
HGLR-630
630 630A 425A
RT16-3 30
1000 500
326
B 二级配电
外形及安装尺寸(mm)
B3 隔离开关熔断器
HGLR 隔离开关
HGLR-160A、250A、400A（柜内操作）
B 二级配电
B3 隔离开关熔断器
HGLR 隔离开关
选型指南
产品名称 约定发热电流 极数
HGLR
□
□
160:160A … 630:630A
3:3极 4:4极
操作形式 □
辅助触点 □
接线方式 □
缺省:柜内操作 J:柜外操作
缺省:无辅助触点 1:一组辅助触点 2:2组辅助触点
缺省: 板前接线 B: 板后接线
HGLR-400/3 278 205 150 67
HGLR-400/4 345 205 150 67
HGLR-630/3 346 300 270 80
HGLR-630/4 426 300 270 80
安装尺寸
E
F
H
I
JK
L
190 115 68
37 125 6 220-300
190 115 68
74 125 6 220-300
AC-22B 660V
额定限制短路电流
380V 660V
配用熔断器
操作力矩（N.m） 机械寿命（次）
电寿命（次）
注 ：辅助触点额定电流（AC-15）：3A
HGLR-160
160 160A 100A
RT16-00 10
3000 1000
HGLR-250 HGLR-400
800V
50Hz
250
400
250A
端子尺寸
R
T
X
20 2.5 M8
20 2.5 M8
34 2.5 M10
34 2.5 M10
50 2.5 M10
50 2.5 M10
50
7 M12
50
7 M12
327
HGLR-160A、250A、400A（柜外操作）
HGLR-630A（柜内操作）
HGLR-630A（柜外操作）
产品型号
外形尺寸
A
B
C
D
HGLR-160/3 163 162 128 37
HGLR-160/4 200 162 128 37
HGLR-250/3 235 196 148 60
HGLR-250/4 295 196 148 60
