双氧水装置简介
双氧水制氧气的制取装置
双氧水制氧气的制取装置

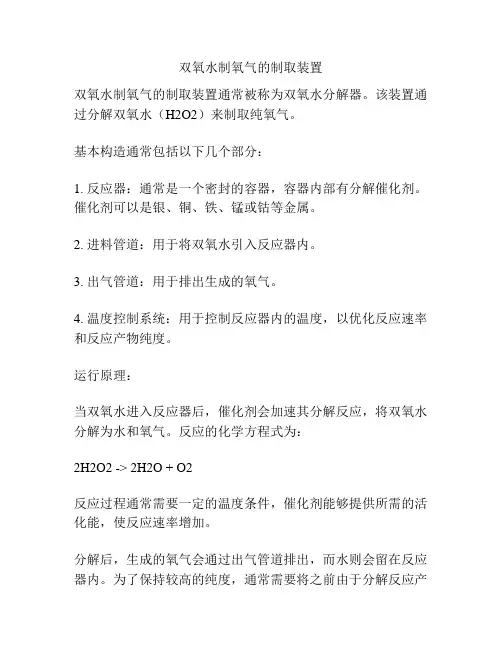

双氧水制氧气的制取装置通常被称为双氧水分解器。
该装置通过分解双氧水（H2O2）来制取纯氧气。
基本构造通常包括以下几个部分：
1. 反应器：通常是一个密封的容器，容器内部有分解催化剂。
催化剂可以是银、铜、铁、锰或钴等金属。
2. 进料管道：用于将双氧水引入反应器内。
3. 出气管道：用于排出生成的氧气。
4. 温度控制系统：用于控制反应器内的温度，以优化反应速率和反应产物纯度。
运行原理：
当双氧水进入反应器后，催化剂会加速其分解反应，将双氧水分解为水和氧气。
反应的化学方程式为：
2H2O2 -> 2H2O + O2
反应过程通常需要一定的温度条件，催化剂能够提供所需的活化能，使反应速率增加。
分解后，生成的氧气会通过出气管道排出，而水则会留在反应器内。
为了保持较高的纯度，通常需要将之前由于分解反应产
生的氧气冷却和净化。
双氧水制氧气的制取装置具有制氧速度快、操作方便、设备结构简单等优点，因此被广泛应用于医疗、实验室、工业等领域。

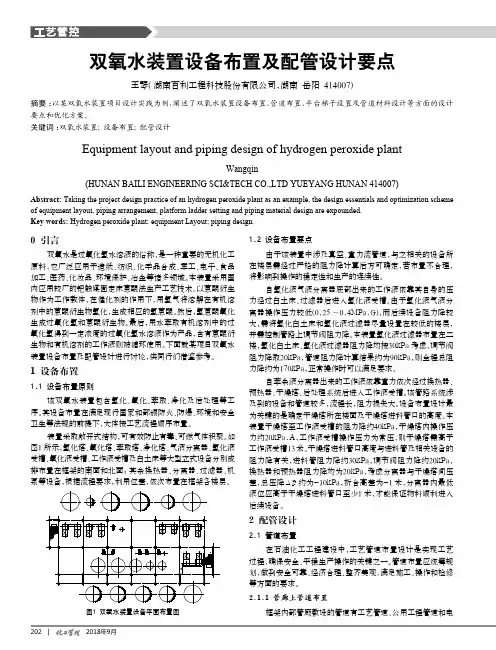

双氧水装置设备布置及配管设计要点
1.2 设备布置要点由于该装置中涉及真空、重力流管道，与之相关的设备所在楼层需经过严格的阻力降计算后方可确定，若布置不合理，将影响到操作的稳定性和生产的连续性。
自氢化液气液分离器底部出来的工作液依靠其自身的压力经过白土床、过滤器后进入氢化液受槽。
由于氢化液气液分离器操作压力较低(0.25～0.4MPa.G)，而后续设备阻力降较大，需将氢化白土床和氢化液过滤器尽量设置在较低的楼层，并需控制管路上调节阀阻力降。
本装置氢化液过滤器布置在二楼，氢化白土床、氢化液过滤器阻力降均按30kPa 考虑，调节阀阻力降取20kPa，管道阻力降计算结果约为90kPa，则全程总阻力降约为170kPa，正常操作时可以满足要求。
自萃余液分离器出来的工作液依靠重力依次经过换热器、预热器、干燥塔、后处理系统后进入工作液受槽。
该管路系统涉及到的设备和管道较多，流程长，阻力损失大。
设备布置设计最为关键的是确定干燥塔所在楼面及干燥塔进料管口的高度。
本装置干燥塔至工作液受槽的阻力降约40kPa，干燥塔内操作压力约20kPa.A，工作液受槽操作压力为常压，则干燥塔需高于工作液受槽13米。
干燥塔进料管口高度与进料管及相关设备的阻力降有关，进料管阻力降约30kPa，调节阀阻力降约20kPa，换热器和预热器阻力降均为20kPa，考虑分离器与干燥塔间压差，总压降Δp 约为-10kPa，折合高差为-1米，分离器内最低液位应高于干燥塔进料管口至少1米，才能保证物料顺利进入后续设备。
2 配管设计2.1 管道布置在石油化工工程建设中，工艺管道布置设计是实现工艺过程，确保安全、平稳生产操作的关键之一。
管道布置应统筹规划，做到安全可靠、经济合理、整齐美观，满足施工、操作和检修等方面的要求。
2.1.1 管廊上管道布置框架内部管廊敷设的管道有工艺管道、公用工程管道和电0 引言双氧水是过氧化氢水溶液的俗称，是一种重要的无机化工原料，它广泛应用于造纸、纺织、化学品合成、军工、电子、食品加工、医药、化妆品、环境保护、冶金等诸多领域。
双氧水
原材料规格
4、碳酸钾，分子式：K2CO3, 白色结晶粉末 (1)碳酸钾含量：≥98.5％ (2)氯化钾含量：≤0.2％ (3)硫的化合物(以K2S04计)： ≤0.15％ (4)磷：≤0.15％ (5)铁：≤ 0.004％ (6)水的不溶物：≤0.05％ (7)灼烧失量：≤ 1.00％
18
原材料规格
14
原材料规格
1、芳烃 主要为C9馏份，即三甲苯异构物，含有少量的二 甲苯、四甲苯、萘及胶质物，不含有机或无机物。 (1)比重(20℃)：0.874 (2)沸程：150～200℃(标准大气压) （3)芳烃含量：≥ 96％(磺化法测定) (4)总硫含量：≤ 1 ppm (5)与水的分层时间：≤ 2 min (6)与水的界面张力：≥ 30 dyn/cm
OH C2H5
+ O2
OH
OH C2H5
+ O2
OH
O C2H5
+ H2O2
O
O C2H5
+ H2O2
O
27
蒽醌法工艺原理
3、反应式 氢化副反应：氢化降解物主要是蒽酚酮、蒽酮、八氢蒽醌等，是 由于加氢时，苯环加氢和羰基不完全加氢所致。
O
C2H5 +H2
O C2H5
O
O
C2H5
+H2
O
H OH
O
HH
指标 30% 35%
外观
无色透明液体
H2O2(m/m) %
≥
游离酸(以H2SO4计)(m/m)% ≤
27.5 0.040
27.5 30.0 35.0 0.050 0.040 0.040
不挥发物(m/m)%
≤ 0.08 0.10 0.08 0.08
双氧水
分子式H2O2，分子量为34.01。
5
双氧水化学性质
化学性质 双氧水是一种强氧化剂，遇更强的氧化剂
时则呈还原性，它的化学性质活泼．可参与分 解、加成、取代、还原等反应。可氧化所有的 有机化合物和数量众多的无机化合物．纯净的 双氧水在任何浓度下都很稳定，但与重金属、 灰尘、碱性物质接触受热时可加速分解，生成 氧气和水，并放出大量的热量，分解速度与温 度、pH值、杂质含量等密切相关，其分解速度 随着三者的上升而加快。
作液中溶解度的不同及工作液与水的密度差，用纯
水萃取含有过氧化氢的工作液（以下称氧化液），
得到过氧化氢的水溶液（俗称双氧水）。过氧化氢
的水溶液经重芳烃净化处理及空气吹扫，即得到浓
度为27.5%（wt）的过氧化氢产品。
经水萃取后的工作液（以下称萃余液），经过
沉降除水，并通过碳酸钾溶液中和其酸性及活性氧
23
OH C2H5
+ O2
OH
OH C2H5
+ O2
OH
O C2H5
+ H2O2
O
O C2H5
+ H2O2
O
27
蒽醌法工艺原理
3、反应式 氢化副反应：氢化降解物主要是蒽酚酮、蒽酮、八氢蒽醌等，是 由于加氢时，苯环加氢和羰基不完全加氢所致。
O
C2H5 +H2
O C2H5
O
O
C2H5
+H2
O
H OH
O
HH
该方法除去了蒽醌法需要的许多设备和原料，装置费用可以比蒽醌法减少 50%，产品成本也显著降低。通常选择Pd作为催化剂，二氧化钛、氧化钨、氧化 钼和氧化钒等作为助剂。
双氧水装置简介讲解
公
％进入氢化白土床再生降解物，主要再生的是氧化工序产生的环氧
司
化物（蒽酮类物质）。
内
蒙
古•
庆
华 腾
•
格• 里
精•
细
化
工
分
公
司
氧化工序
来自氢化液贮槽的氢化液经过氢化液泵后过滤器和自氧化塔中下塔 顶部气液分离出来的贫氧空气分别进入氧化上塔的底部，并流而上 进行反应，氧化液在空气的推动下从氧化上塔塔顶侧面出来进入氧 化塔中间冷却器冷却后进入氧化上塔中塔底部。 来自氧化塔上塔的氧化液与来自空气压缩机的空气同时进入塔底部， 反应后氧化液然由中塔顶部流出后进入氧化液冷却器冷却后进入氧 化塔下塔。 来自氧化塔中塔的氧化液与来自空气压缩机的空气同时进入下塔底 部，塔顶部流出后进入氧化液贮槽。 空气由氧化塔上塔顶部出来经过氧化尾气冷凝器泠凝后进入尾气冷 凝液受槽，经过分离后进入氧化尾气处理系统。
里 精
比例混合。双氧水的化学性质极不稳定，为爆炸性强氧 化剂类物料，受光照射，遇热、接触金属杂质或粗糙活 性表面，以及在碱性条件下均会发生分解，分解产物为
细
氧和水，并放出大量热量，剧烈分解时可引起爆炸。
化
工
分
公
司
内
原辅材料及产品
蒙
古 • 产品简介
庆
– 双氧水性质⑵
华
• 双氧水安全资料 ◆ 毒性
腾
H2O2从一般意义上讲是无毒的，对皮肤、眼睛和粘液膜有刺
27.5%
30% 35% 50% 70%
里
优等品 合格品
精 外观
无色透明液体
细
H2O2(m/m) %
≥
27.5 27.5 30.0 35.0 50.0 70.0
双氧水装置简介
气相双氧水装置通常采用固体 催化剂，如氧化铝、氧化钙等 。
气相双氧水装置的优点是催化 剂用量少、废水量低，但工艺 复杂、操作难度较大。
固体双氧水装置
固体双氧水装置是通过将氧气和氢气在固体介质中反应来制备双氧水的设备。 固体双氧水装置通常采用固体催化剂，如氧化铝、氧化钙等。
双氧水装置简介
汇报人： 日期:
目 录
• 双氧水装置概述 • 双氧水装置的种类和特点 • 双氧水装置的生产工艺流程 • 双氧水装置的核心设备与技术 • 双氧水装置的应用领域与市场前景 • 双氧水装置的研发与技术进步
01
双氧水装置概述
双氧水装置的定义
01
双氧水装置是一种专门用于制备 双氧水的设备，它通常由电解槽 、电源、控制系统等组成。
06
双氧水装置的研发与技术进步
新型双氧水装置的开发与研究
开发新型双氧水装置，采用新型 的合成工艺和材料，提高双氧水
的生产效率和质量。
研究新的反应机理和催化剂，降 低双氧水生产的能耗和废弃物排
放。
开发新型双氧水生产工艺，实现 自动化、智能化生产，提高生产
效率和产品质量。
绿色环保技术在双氧水装置的应用
• 双氧水装置是一种生产双氧水的设备，双氧水是 一种强氧化剂，广泛应用于化工、医药、环保等 领域。下面将介绍双氧水装置的核心设备与技术 。
05
双氧水装置的应用领域与市场 前景
双氧水装置的应用领域与市场前景
• 双氧水装置是一种生产双氧水的设备，双氧水是一种强氧化剂，在多个领域都有广泛的应用。双氧水装置通常 由反应器、催化剂、吸收塔等组成，具有高效、安全、环保等特点。
量。
双氧水装置简介
内 蒙 古 庆 华 腾 格 里 精 细 化 工 分 公 司
原辅材料及产品
• 原辅材料简介⑵
1、氢气：无色、无味气体，比空气轻，具有最大的扩散速度，熔 点-259.200C，沸点-252.800C，闪点-1500C，自燃点4000C， 与空气混合可形成爆炸混合物，爆炸极限4.1%-75%，氢气着 火时，应立即通入惰性气体，并逐渐关闭氢气，直至最后彻 底切断气源，不允许立即关闭气源。 纯度：≥99%（V/V） CH4：＜1%（V/V） CO+ CH4 ：＜20ppm 2、空气：无尘、无锈、无油 3、脱盐水： 总硬度：≤0.02mg/kg 电导率：≤1×10-6s/cm PH值：6 ～ 7
•
内 蒙 古 庆 华 腾 格 里 精 细 化 工 分 公 司
流程叙述
• 本装置采用固定床钯触媒蒽醌法生产工艺。工艺原理是：以 2-乙基蒽醌和四氢2-乙基蒽醌（初期为0）为载体,重芳烃和 磷酸三辛酯为混合溶剂，配制成一定组成的工作液。该工作 液与氢气分别进入装有钯触媒的固定床内，进行氢化反应， 得到相应的氢蒽醌溶液（称氢化液）。氢化液中的氢蒽醌与 空气中的氧气发生氧化反应生成双氧水。同时氢化液中的氢 蒽醌还原成原来的蒽醌，此时的工作液称氧化液。由于双氧 水在水和工作液中的溶解度不同，用纯水萃取含有双氧水的 工作液得到27.5%wt的双氧水水溶液（称萃取液），该萃取 液经重芳烃净化除去可溶性有机杂质即得到成品，被萃取后 的氧化液称为萃余液，萃余液经后处理除去水份、再生后循 环使用。在氢化过程中，部分2-乙基蒽醌转化为四氢2-乙基 氢蒽醌，经氧化后得到四氢2-乙基蒽醌，可反复被氢化、氧 化成双氧水，一定量的四氢2-乙基蒽醌的存在，将有利于提 高氢化反应速度和抑制其它副产物的生成。
7、钯-催化剂
公司双氧水生产装置工艺规范
安徽淮化精细化工股份有限公司4万吨/年双氧水生产装置工艺规程吉林市双鸥化工有限公司二OO三年五月纯度（要紧是三甲苯的异构体）：≥99％密度：0.87—0.88g/ml沸程：160—200℃碘值：≤2％总硫含量：≤5ppm2.2. 2—乙基蒽醌外观：浅黄色或米黄色粉末或晶体。
分子式：C16H12O2分子量：236.27结构式： OC2H5O初熔点：≥107℃苯中不溶物含量：≤0.1％纯度：≥98％硫含量：≤10ppm铁含量：≤5ppm制定日期：1983年12月1日吉林市双鸥化工有限公司修订日期：2003年5月9日实施日期：2003年6月15日第四次修订第一版名称双氧水生产工艺规程文件编号第 5 页共 48页且可反复被氢化、氧化生成双氧水，一定量的四氢2—乙基蒽醌的存在，将有利于提高氢化反应速度和抑制其它副产物的生成。
3.2化学反应A.氢化反应条件：催化剂（钯），温度为40--70℃，压力0.27—0.3MPa（G）反应方程式：O OHC2H5+H20.27—0.3MPa（G）C2H5O 40--70℃ Pd OH制定日期：1983年12月1日吉林市双鸥化工有限公司修订日期：2003年5月9日实施日期：2003年6月15日第四次修订第一版名称双氧水生产工艺规程文件编号第 10 页共 48页B.氧化反应条件：温度为45—55℃，压力0.22—0.3MPa （G ） 反应方程式：OH OC 2H 5+O 20.22—0.3MPa （GC 2H 5+H 2O 2OH45--55℃O生产双氧水辅助工艺要紧包括：碳酸钾溶液的配制和回收、成品包装、工作液配制等。
制定日期：1983年12月1日 吉林市双鸥 化工有限公司修订日期：2003年5月9日实施日期：2003年6月15日第四次修订第一版 名 称双氧水生产工艺规程文件编号 第 11 页共 48页。
双氧水装置简介
里
孔容： ≥0.45ml/g
精
晶型：r型
细 9、 惰性瓷球
化
耐酸度：≥98%
工
耐碱度：≥95% 粒径：φ3mm、φ6mm
分
抗压强度：≥100N/粒
公
三氧化二铁含量：≤1.12%
司
内
原辅材料及产品
蒙
古 • 原辅材料简介
庆 10、碳酸钾：无色结晶粉末，比重为2.428（190C），在湿空气中易潮解，
华
分
外观：无色透明液体，基本无味 纯度：≥99% （w/w）
公
酸度：≤0.15mgKOH/g
司
密度：0.923±0.003g/cm3
界面张力：≥19达因/cm2（与水的界面张力，20—25℃）
硫含量：≤2ppm（w/w）
内
原辅材料及产品
蒙
古 • 原辅材料简介
庆 6、2-乙基蒽醌：2-乙基蒽醌为浅黄色鳞片或粉末，熔点为
格
高热能引起燃烧、爆炸，与强氧化剂可发生强烈反应。
纯度（主要是三甲苯的异构体）：≥99%
里
密度：0.87—0.88g/ml
精
沸程：160—200℃
细
碘值：≤2% 总硫含量：≤5ppm
化 5、磷酸三辛酯：分子式：C24H51O4P；结构式：[C4H9CH（C2H5）CH2O]P=O；
工
分子量：434.65；
分
外观：球型φ2.5 ～3.5mm
公
堆密度：0.65±0.05g/ml
司
抗压强度：≥40N/粒
钯含量：0.3±0.02%
活性： ≥3.3kg（H2O2 100%）/kg·d
内
原辅材料及产品
蒙
古 • 原辅材料简介
双氧水制氧气的制取装置
双氧水制氧气的制取装置
双氧水制氧气的制取装置，也叫作双氧水燃烧装置，是一种利用双氧水分解产生氧气的装置。
该装置通常包括一个双氧水储罐、一个加热装置和一个氧气收集器。
制取氧气的过程是双氧水分解的反应，反应式为：2H2O2 ->
2H2O + O2。
具体操作步骤如下：
1. 将双氧水注入储罐，储罐中加热装置对双氧水进行加热，加热温度可根据需要调节。
2. 加热后的双氧水分解成水和氧气，氧气从装置的顶部释放出来。
3. 使用氧气收集器收集释放出的氧气。
该装置制取氧气的优点是操作简单、成本较低。
然而，制取的氧气质量可能不够纯净，还需要经过后续的净化处理才能使用。
处理分解后的水也需要注意环境污染问题。
在实际应用中，还需要结合具体需求和使用条件来选择合适的制取氧气方法。
中能化工1#2#双氧水装置增加SIS连锁系统
中能化工1#2#双氧水装置增加SIS连锁系统发表时间：2021-01-07T08:08:54.061Z 来源：《建筑学研究前沿》2020年22期作者：张磊[导读] 蒽醌法固定床双氧水生产工艺是目前世界上较为成熟的生产方法之一，国内自20世纪8O年代中期应用于工业生产装置以来。
经过30多年的发展，目前已得到广泛的推广应用。
张磊安徽晋煤中能化工股份有限公司安徽阜阳 236400摘要：蒽醌法固定床双氧水生产工艺是目前世界上较为成熟的生产方法之一，国内自20世纪8O年代中期应用于工业生产装置以来。
经过30多年的发展，目前已得到广泛的推广应用。
关键词：双氧水装置；SIS连锁；研究SIS系统较DCS系统稳定性更高。
它独立于DCS系统，独立完成安全保护功能。
系统的传感器和执行元件单独设置。
SIS系统与 DCS系统因为共同对一套流程发挥作用，二者相互依存，集成控制。
一、双氧水工艺简介其工艺为2一烷基蒽醌与有机溶剂配制成工作溶液，在一定压力、温度、催化剂存在的条件下，通入氢气进行氢化，再在一定温度下与空气（或氧气）进行氧化。
经萃取、净化、精制与浓缩得到不同浓度的过氧化氢水溶液成品，工作液经再生后循环使用。
该工艺流程中，装置生产的连续性很强，塔式设备较多，而且各个参数之间相互关联，若不能有效控制，则容易造成跑料、火灾、爆炸及环保事故。
近几年，国内同类装置时有各类事故发生，严重的则导致重大人员伤亡及财产损失。
二、增加SIS连锁系统的必要性SIS系统（Safety instrumentation System）是一种自动安全仪表保护系统。
包括安全联锁系统、紧急停车系统和有毒有害、可燃气体及火灾检测保护系统等。
它独立过程控制系统，生产正常时处于休眠或静止状态。
一旦双氧水生产装置或设施出现可能导致安全事故的情况时。
能够瞬间准确动作，使生产过程安全停止运行或自动导入预定的安全状态。
具有很高的可靠性和规范的维护管理。
DCS 系统是一个动态过程，用于对装置变量进行连续的测量、运算和控制；而SIS系统是一个静态过程。
用双氧水和二氧化锰制取氧气的收集装置
用双氧水和二氧化锰制取氧气的收集装置1. 引言嘿，大家好！今天我们要聊聊一个超有趣的实验，那就是用双氧水和二氧化锰来制取氧气。
别看这听上去高大上，其实它背后藏着不少有趣的小秘密呢。
这不仅能让我们在课堂上变得“聪明伶俐”，还可以在小伙伴面前炫耀一番，简直就是科学小达人！那么，准备好了吗？让我们一起来揭开这神秘的氧气制作之旅吧！2. 实验准备2.1 材料清单在开始之前，咱们得准备好一些“战斗工具”。
首先，你需要一些双氧水，市场上常见的3%浓度就可以。
然后，来点二氧化锰，它可是我们的“超级英雄”，能帮忙催化反应，释放氧气。
而且，咱们还需要一个试管、一个漏斗、一些细管子，当然还有安全眼镜，毕竟安全第一嘛！2.2 设备搭建接下来，咱们就要把这些材料组合起来了。
首先，把试管固定好，记得让它稳稳当当的，不然一不小心就会把实验搞得一团糟。
然后，把漏斗放在试管的开口处，把双氧水缓缓倒进去。
接下来，加入一小勺二氧化锰，哇，这时候反应就开始了！你会看到泡泡冒出来，就像是小小的“烟花”，十分壮观！3. 氧气收集3.1 观察反应好啦，反应开始了，你可以看到气泡在试管中不断冒出，真是让人眼花缭乱。
这些气泡正是我们期盼已久的氧气，简直是“天上掉下个氧气来”。
而且，反应的速度也是让人惊叹，呼呼的，像个小火箭一样。
不过，要注意别让二氧化锰溅到身上，保持优雅，哈哈！3.2 收集氧气接下来，我们要收集这些氧气了。
这里用到的就是细管子了。
将细管子的一头放进试管中，另一头放入另一个空瓶子里，慢慢地让氧气通过细管子流进瓶子里。
你会看到瓶子里的水位逐渐下降，氧气就这样“偷偷”溜进去啦！这种感觉就像是在抓小鱼，兴奋又刺激！4. 结语看吧，经过一番折腾，我们终于成功了！从双氧水和二氧化锰中提取出的氧气，感觉就像“白手起家”的成就感，不禁让人感慨万千。
科学真的是无处不在，就在你我的身边。
而且，这个实验简单易行，成本也不高，最重要的是，能给小朋友们带来无穷的乐趣！所以，以后可要多多动手实践，才能在科学的海洋中遨游哦！希望大家今天能从这个小实验中收获到快乐，也许下次我们可以一起探讨更多有趣的科学话题，继续“发光发热”！记得安全第一，实验开心，咱们下次再见！。
