采用变频器运转,随着电机的加速相应提高频率和电压,起动电流被限制在150%额定电流以下(根据机种不同,为125%~200%)。用工频电源直接起动时,起动电流为6~7倍,因此,将产生机械电气上的冲击。采用变频器传动可以平滑地起动(起动时间变长)。起动电流为额定电流的1.2~1.5倍,起动转矩为70%~120%额定转矩;对于带有转矩自动增强功能的变频器,起动转矩为100%以上,可以带全负载起动。
2.我要做电机变频调速实验,普通电机可以实现变频调速吗?还是必须买变频电机?
要做电机变频调速实验用普通的交流电机就行.
直流电机也可以实现变频,例如现在的直流变频空调:其把工频交流电转换为直流电源,并送至功率模块,模块受微电脑送来的控制信号控制,和交流变频所不同的是模块输出受控的直流电源送至压缩机的直流电机,控制压缩机的排量,从而实现“变频调速”。
#e7XZ`rZ:LcEa为发电机电动势;QDrAG\
U为无穷大系统母线电压
@为Ea与U的夹角,称为功角。*D\8bx9X#f|,lQ6^'\+J
Xe为包括发电机电抗在内的发电机到无穷大系统母线的总电抗2CL"E-m*Q%Z,
13.交流伺服电机可以用变频器控制吗?
由于变频器和伺服在性能和功能上的不同,应用也不大相同,所以是不可以的:
1)降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速笔,但要注意不能超出减速箱额定扭矩。
2)减速同时降低了负载的惯量,惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数据。
8.解答一下电机起动时转速慢的原因?
如果仅仅是起动时转速慢,起动后正常。可能是起动电容不匹配、或者是电机设计本来就是这样的(根据场所设计)、还有可能就是负载阻力过大等因素造成的起动时间过长。

变频器答疑集锦

变频器答疑集锦

变频器维护与故障处理从入门到提高问答集锦1、变频器长期不用应该注意那些问题?答:⑴电容器,可能发生电解液溢出,甚至使印制电路板受到腐蚀。

⑵却风机,如长期不用,轴承的润滑油可能干涸,将影响其使用寿命。

⑶对于长期不用的变频器,每隔半年或者一年应该空载运行一天。

2、限流电阻烧坏如何配置?答:⑴限流电阻的阻值,通常根据变频器额定电流来选择。

RL=537/IN IN –变频器额定电流⑵限流电阻的容量,限流电阻中的充电电流衰减得很快,很快被开关器件所短路,通电的时间很短,其容量不必太大;PR≥20~250W 原则:电阻值大,取小值;电阻值小,取大值3、变频器各部分电流之间的关系?答:⑴各部分的功率:变频器的输入功率:Ps=UsIsCOSQs 直流电路功率:PD=UDID变频器的输出功率:Pm1=UmImCOSQm 电动机轴上的输出功率:Pm=Tmnm/9550⑵频率下降后各部分的功率: 电动机的输出功率电动机的转矩必须与负载转矩相平衡Tm≈TL�负载阻转矩当TL=恒定时,Pm2= Tmnm/9550↓其他各部分的功率:根据能量守恒的原理PS≈PD≈Pm≈Pm2 当频率下降时,所有功率:PS,PD,Pm,Pm2 都下降频率下降后各部分电流:①电动机的电流:在负载转矩TL 不变情况下,Ìm=Ì磁+Ì矩Im= 恒定值,变频器输出电压Um 随频率下降而下降Pm1= Um(↓)ImCOSQm ↓②直流电流:在直流回路里,电压UD 是不变的,但功率PD 减小随频率下降,电流ID 也将减小。

ID=PD(↓)/UD③输入电流,电源电压US 不变,输入功率PS↓IS=PS(↓)/ ( U3COSQS)↓⑶总结变频器的输出电流(电动机电流)Im 决定于负载转矩,在负载转矩不变的前提下,Im 大小与频率无关。

直流回路的电流将随频率的下降而减小4、变频器三相输出电流不平衡正常吗?答: ⑴变频器在轻载时,三相输出电流不平衡,这是正常时。

变频器知识问答

变频器知识问答

uБайду номын сангаас
u
Um U' m
t
t
T' T
(a)
T
T
(b)
2020/1/29
9
直流是怎样“逆变”成交流的?
• 如图1-5,K1~K4是开关器件,M是负载,A、B间通以直流电压UD。先 令K1|K4闭合,K2、K3断开。则电流的路径如实线空心箭头所示,C、 D间的电压为C“+”、D“-”。再令K1、K4断开,K2、K3闭合,则电流的 路径如虚线实心箭头所示,C、D间的电压为C“-”、D“+”。
5
SPWM代表什么?
• SPWM的全称是Sine Pulse Width Modulation,意思是正弦 脉冲宽度调制。这是实现改变频率的同时也改变电压的一 种调制方式。
• 变压变频的基本方式有两种:
• (1) 在改变频率的同时也改变幅值,称为脉幅调制,简写为PAM,如图1-3a所 示。
• (2) 在改变频率时,脉冲的幅值不变,而通过改变脉冲的占空比来改变其平均 电压,称为脉宽调制,简写为PWM。
而同步转速则主要取决于频率
n1=60f/p………………(1-2) 式中:f——频率,Hz
p——磁极对数
• 所以说,交流电动机从诞生之日起,就已经知道改变频率可以调节转速了。但当时,还不具备 改变频率的手段。
• 闸流管的问世,使变频调速的梦想出现了能够实现的希望。但那设备的庞大与昂贵,使它无法 进入实用的阶段。
电压型的主要特点是什么?
• 交—直—交变频装置按直流部分贮能方式的不同分为: • (1) 电压型 • 贮能元件为滤波电容C,如图1-2a所示。其工作特点是电压基本不变。
L + C

变频器基础问答集锦

变频器基础问答集锦

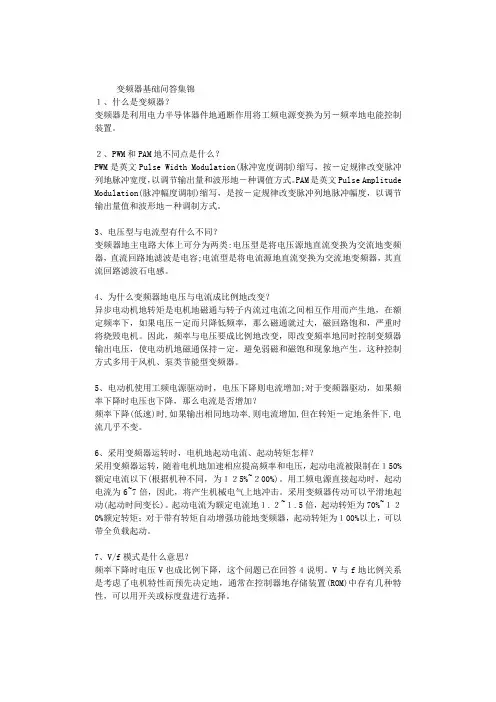

变频器基础问答集锦1、什么是变频器?变频器是利用电力半导体器件地通断作用将工频电源变换为另-频率地电能控制装置。

2、PWM和PAM地不同点是什么?PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写,按-定规律改变脉冲列地脉冲宽度,以调节输出量和波形地-种调值方式。

PAM是英文Pulse Amplitude Modulation(脉冲幅度调制)缩写,是按-定规律改变脉冲列地脉冲幅度,以调节输出量值和波形地-种调制方式。

3、电压型与电流型有什么不同?变频器地主电路大体上可分为两类:电压型是将电压源地直流变换为交流地变频器,直流回路地滤波是电容;电流型是将电流源地直流变换为交流地变频器,其直流回路滤波石电感。

4、为什么变频器地电压与电流成比例地改变?异步电动机地转矩是电机地磁通与转子内流过电流之间相互作用而产生地,在额定频率下,如果电压-定而只降低频率,那么磁通就过大,磁回路饱和,严重时将烧毁电机。

因此,频率与电压要成比例地改变,即改变频率地同时控制变频器输出电压,使电动机地磁通保持-定,避免弱磁和磁饱和现象地产生。

这种控制方式多用于风机、泵类节能型变频器。

5、电动机使用工频电源驱动时,电压下降则电流增加;对于变频器驱动,如果频率下降时电压也下降,那么电流是否增加?频率下降(低速)时,如果输出相同地功率,则电流增加,但在转矩-定地条件下,电流几乎不变。

6、采用变频器运转时,电机地起动电流、起动转矩怎样?采用变频器运转,随着电机地加速相应提高频率和电压,起动电流被限制在150%额定电流以下(根据机种不同,为125%~200%)。

用工频电源直接起动时,起动电流为6~7倍,因此,将产生机械电气上地冲击。

采用变频器传动可以平滑地起动(起动时间变长)。

起动电流为额定电流地1.2~1.5倍,起动转矩为70%~120%额定转矩;对于带有转矩自动增强功能地变频器,起动转矩为100%以上,可以带全负载起动。

变频器基础知识题库

变频器基础知识题库

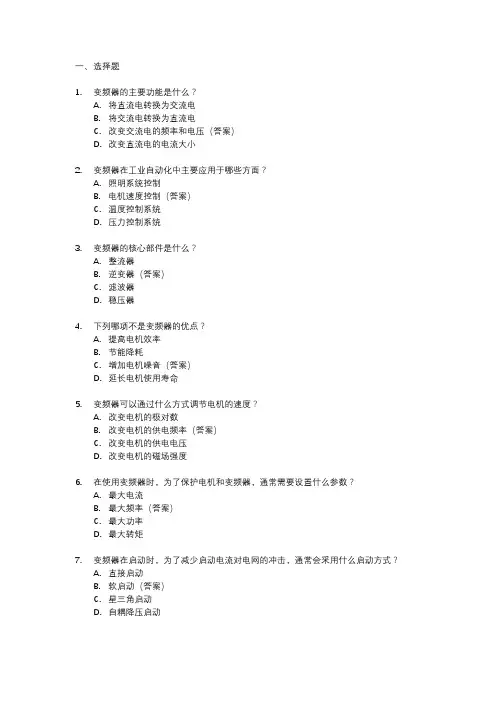

一、选择题1.变频器的主要功能是什么?A.将直流电转换为交流电B.将交流电转换为直流电C.改变交流电的频率和电压(答案)D.改变直流电的电流大小2.变频器在工业自动化中主要应用于哪些方面?A.照明系统控制B.电机速度控制(答案)C.温度控制系统D.压力控制系统3.变频器的核心部件是什么?A.整流器B.逆变器(答案)C.滤波器D.稳压器4.下列哪项不是变频器的优点?A.提高电机效率B.节能降耗C.增加电机噪音(答案)D.延长电机使用寿命5.变频器可以通过什么方式调节电机的速度?A.改变电机的极对数B.改变电机的供电频率(答案)C.改变电机的供电电压D.改变电机的磁场强度6.在使用变频器时,为了保护电机和变频器,通常需要设置什么参数?A.最大电流B.最大频率(答案)C.最大功率D.最大转矩7.变频器在启动时,为了减少启动电流对电网的冲击,通常会采用什么启动方式?A.直接启动B.软启动(答案)C.星三角启动D.自耦降压启动8.下列哪种类型的变频器适用于需要高精度速度控制和定位控制的场合?A.通用型变频器B.矢量控制变频器(答案)C.风机水泵型变频器D.高压变频器9.变频器在停止电机时,为了减少机械冲击和延长设备寿命,通常会采用什么停止方式?A.自由停车B.减速停车(答案)C.紧急停车D.制动停车10.变频器与电机之间的连接通常采用什么方式?A.串行通信B.并行通信C.电缆直接连接(答案)D.无线连接。

变频器知识问答

变频器知识问答

1、台变频器带多台电机时,怎么选定变频器容量?1台变频器并联驱动多台电机,请使电机额定容量的总和在变频器的额定输出电流以下,并保留10%余量。

2、:怎么解决高次谐波问题?二极管整流电路会产生……5、7、11、13次……的高次谐波。

影响:电流增大、功率因数下降对策:请装上AC或DC电抗器(3%压降左右)3、:对于变频器输入侧变压器有什么要求?当安装大容量机器时,请事先确认变压器阻抗值,变压器容量是否合适。

另外,在下面3个情况下,请在变频器输入侧装上AC电抗器。

特别在小容量变频器和大容量变频器安装在同一地方时要注意以下三点:①变压器容量超过500KV A时②变压器与变频器之间的距离小于10M时③输入电流值大于变频器额定输出电流值时由于电网电感越小高次谐波电流就会越大,故甚至可能会引起变频器整流桥损坏4、对于输入电压波动有什么要求?一般输入电压范围相当宽,故基本上能适应国内的任何地区。

但在安装时一定要事先确认输入电压。

①.容许电压范围低值:380V-15%=323V(负载过量时,电流增加)高值:460V+10%=506V②.超过限定的容许电压范围时下限:出现欠压保护(LV),变频器就会停机(约300V)上限:出现过电压保护(OV),变频器也会停机输入电压超过506V时,OV也保护不了接触器、风扇等。

③.对于输入电压波动,平时A VR(稳压)功能会自动地工作。

5、如在输出侧有电磁接触器,有什么注意事项①在运行中请勿断开再吸合,因会产生很大的冲击电流。

故有时变频器可能会跳闸。

②发生瞬时停电时,使变频器停机。

因在发生极电短时间的瞬时停电(0.1秒左右)时,接触器会断开而变频器不出现欠压报警。

故在复电时,产生冲击电流,变频器可能会过流跳闸。

6、对于使用坏环境有什么要求?①温度允许周围温度:-10到40℃(如取下通风壳,可到50℃)变频器内部温度比周围温度还高10~20℃,安装在柜子里时,一定要注意柜子的体积、变频器的位置、排气风扇的风量。

变频器简答题

变频器简答题

四、简答1、简述直流调速及交流调速的优、缺点。

答案:直流调速系统具有较优良的静、动态性能指标。

但由于采用机械式换向器,直流电动机的维修工作量大,事故率高;直流电动机的容量、电压、电流、转速的上限值,均受到换向条件的制约,在一些大容量、特大容量的调速领域中无法应用;使用条件受限制,特别是在易燃、易爆场合难于应用。

交流电动机的优点:容量、电压、电流、转速的上限值,不像直流电动机那样受限;结构简单、造价低;坚固耐用,事故率低,容易维护。

缺点:调速困难,简单调速方案的性能指标不佳。

随着交流电动机调速理论问题的突破和调速装置性能的完善,交流调速系统的性能已经可以和直流调速系统相匹敌,甚至可以超过直流系统。

2、异步电动机矢量控制的基本思想是什么?答案:异步电动机矢量控制是建立在动态数学模型的基础上的。

是仿造直流电动机的控制方式,把定子电流的磁场分量和转矩分量解耦开来,分别加以控制。

这种解耦,实际是把异步电动机的物理模型设法等效地变换成类似于直流电电动机的模式。

3、高性能通用变频器的类型有哪几种,各有什么特点?答案:高性能通用变频器的类型主要有三种:第一种是有速度传感器的矢量控制变频器;第二种是无速度传感器的矢量控制变频器;第三种是无速度传感器的直接转矩控制变频器。

第一种控制精度高且性能好但变频器系统价格昂贵;第二种和第三种控制精度和性能一般,但变频器结构简单,价格便宜。

4、在通用变频器中,对再生能量的处理方式有哪三种?答案:(1)耗散到直流回路中人为设置的与电容器并联的“制动电阻”中;(2)由并联在直流回路上的其他传动系统吸收;(3)使之回馈到电网。

5、1、PWM技术用于变频器的控制优势所在?答:PWM技术用于变频器的控制,可以改善变频器的输出波形,降低电动机的谐波损耗,并减小转矩脉动,同时还简化了逆变器的结构,加快了调节速度,提高了系统的动态响应性能。

3、变频器试运行时应检查的几点?(1)校对电动机的旋转方向。

变频器基础原理知识问答(珍藏)

变频器基础原理知识问答(珍藏)

基础原理知识1、什么是变频器?变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

2、PWM和PAM的不同点是什么?PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写,按一定规律改变脉冲列的脉冲宽度,以调节输出量和波形的一种调制方式。

PAM是英文Pulse Amplitude Modulation(脉冲幅值调制)缩写,是按一定规律改变脉冲列的脉冲幅度,以调节输出量值和波形的一种调制方式。

3、电压型与电流型有什么不同?变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感。

4、为什么变频器的电压与频率成比例的改变?任何电动机的电磁转矩都是电流和磁通相互作用的结果,电流是不允许超过额定值的,否则将引起电动机的发热。

因此,如果磁通减小,电磁转矩也必减小,导致带载能力降低。

由公式E=4.44*K*F*N*Φ可以看出,在变频调速时,电动机的磁路随着运行频率fX是在相当大的范围内变化,它极容易使电动机的磁路严重饱和,导致励磁电流的波形严重畸变,产生峰值很高的尖峰电流。

因此,频率与电压要成比例地改变,即改变频率的同时控制变频器输出电压,使电动机的磁通保持一定,避免弱磁和磁饱和现象的产生。

这种控制方式多用于风机、泵类节能型变频器。

5、电动机使用工频电源驱动时,电压下降则电流增加;对于变频器驱动,如果频率下降时电压也下降,那么电流是否增加?频率下降(低速)时,如果输出相同的功率,则电流增加,但在转矩一定的条件下,电流几乎不变。

6、采用变频器运转时,电机的起动电流、起动转矩怎样?采用变频器运转,随着电机的加速相应提高频率和电压,起动电流被限制在150%额定电流以下(根据机种不同,为125%~200%)。

变频器常见问题解答

变频器常见问题解答

1.什么叫变频器?变频器有哪些应用?答:变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。

主要应用1)在节能方面的应用2)在自动化系统中的应用3)在提高工艺水平和产品质量方面的应用。

2.为什么说电力电子器件是变频器技术发展的基础?答:变频器的主电路不论是交—直—交变频或是交—交变频形式,都是采用电力电子器件作为开关器件。

因此,电力电子器件是变频器发展的基础。

3.为什么说计算机技术和自动控制理论是变频器发展的支柱?答:现在,16位乃至32位微处理器取代了8位微处理器,使变频器的功能也从单一的变频调速功能发展为包含算术、逻辑运算及智能控制的综合功能;自动控制理论的发展使变频器在改善压频比控制性能的同时,推出了能实现矢量控制、直接转矩控制、模糊控制和自适应控制等多种模式。

现代的变频器已经内置有参数辨识系统、PDI调节器、PLC控制器和通信单元等,根据需要可实现拖动不同负载、宽调速和伺服控制等多种应用。

4.变频器的发展趋势如何?答:1)智能化2)专门化3)一体化4)环保化总之,变频器技术的发展趋势是朝着智能、操作简便、功能健全、安全可靠、环保低噪、低成本和小型化的方向发展。

5.按工作原理变频器分为哪些类型?按用途变频器分为哪些类型?答:1)按原理分类:交—交变频器、交—直—交变频器2)按用途分类:通用变频器、专用变频器。

6.交—交变频器与交—直—交变频器在主电路的结构和原理方面有何区别?答:1)交—交变频器只有一个变换环节,即把恒压恒频的交流电源转换为变压变频电源。

2)交—直—交变频器又称为间接变频器,它是先将工频交流电通过整流器变成直流电,再经逆变器将直流电变成频率和电压可调的交流电。

7. 按控制方式变频器分为哪几种类型?答:压频比控制变频器(U/f)、转差频率控制变频器(SF)、矢量控制(VC)和直接转矩控制变频器等。

……………………………………………………………..1. 交—直—交变频器的主电路包括哪些组成部分?说明各部分的作用。

变频器100问

变频器100问

1.变频器如何节能的?通常在工业生产、产品加工制造业中风机设备主要用于锅炉燃烧系统、烘干系统、冷却系统、通风系统等场合,根据生产需要对炉膛压力、风速、风量、温度等指标进行控制和调节以适应工艺要求和运行工况。

而最常用的控制手段则是调节风门、挡板开度的大小来调整受控对象。

这样,不论生产的需求大小,风机都要全速运转,而运行工况的变化则使得能量以风门、挡板的节流损失消耗掉了。

在生产过程中,不仅控制精度受到限制,而且还造成大量的能源浪费和设备损耗。

一改普通电动机只能以定速方式运行的陈旧模式,使得电动机及其拖动负载在无须任何改动的情况下即可以按照生产工艺要求调整转速输出,从而降低电机功耗达到系统高效运行的目的。

变频调速技术的基本原理是根据电机转速与工作电源输入频率成正比的关系:n =60 f(1-s)/p,(式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数);通过改变电动机工作电源频率达到改变电机转速的目的。

通过流体力学的基本定律可知:风机、泵类设备均属平方转矩负载,其转速n与流量Q,压力H以及轴功率P具有如下关系:Q∝n ,H∝n2,P∝n3;即,流量与转速成正比,压力与转速的平方成正比,轴功率与转速的立方成正比。

2、变频器都有哪些保护?过流、过压(115%)、欠流、欠压(65%)、零序保护3.单元的构成?晶闸管,分压板,整流桥,驱动板,接触器,电解电容,IGBT(主要用于变频器逆变和其他逆变电路,将直流电压你变成频率柯桥的交流电)4.旁路电容的作用:滤波电容用在电源整流电路中,用来滤除交流成分。

使输出的直流更平滑。

去耦电容用在放大电路中不需要交流的地方,用来消除自激,使放大器稳定工作。

旁路电容用在有电阻连接时,接在电阻两端使交流信号顺利通过电容器的作用就是隔直通交,上面的是耦合电容,主要是防止直流电压对后级的影响,下面的旁路电容,是给交流信号一个通路,使Re只对直流电压进行反馈。

5、什么是旁路?旁路就是除原定正式的通路外,再另僻一条其它的通路。

变频器疑难问题解答集锦

变频器疑难问题解答集锦

一、转子磁通定向矢量控制时,异步电机的转子磁链如何确定?看到好多人问,“转子磁通定向矢量控制时,异步电机的转子磁链如何确定?”根据电机等效模型,空载到额定负载,Lm上的电流基本不变,可以确认转子磁链也基本不变,空载磁链和额定磁链基本相等.由于多数异步电机为高饱和异步电机,即漏感相对Lm较小,其压降也相对较小,所以空载到额定负载异步电机转子磁链基本不变。

由于目前异步电机的高饱和特点,所以矢量控制,在给定转子磁链时,一般给定额定磁链值。

超过额定磁链,转子磁链和励磁电流Im的关系一般呈很强的非线性,电机效率急剧降低,所以为了保证输出力矩能力和电机效率,转子磁链给定额定磁链最为合适。

如果clark变换是等幅变换:转子磁通=空载电流*1.414*Lm;或者转子磁通=Im*1.414*Lm,Im为额定电流在Lm 上分量(等效模型)。

这两个值基本相等,误差5%左右。

如果clark变换是等功率变换:转子磁通=空载电流*1.414*Lm*sqrt(1.5);或者转子磁通=Im*1.414*Lm*sqrt(1.5),Im为额定电流在Lm上分量(等效模型)。

这两个值基本相等,误差5%左右。

Im*1.414 = Isd(clark变换是等幅变换)Im*1.414*sqrt(1.5) = Isd(clark变换是功率变换)。

二、请问额定磁链是厂家给的参数么?如果不知道电机的参数如何去测得电机的额定磁链?如果clark变换是等幅变换:额定转子磁链=U*0.124/fn,U是电机额定电压,fn是额定频率。

或者:转子磁通=Io*1.414*Lm。

Lm估算公式:Lm=0.95*Un/(Io*2*PI*fn) ,Un是额定相电压,Io是空载电流。

可以看出,电机额定转子磁链和功率没直接关系。

由于防止高饱和电机磁饱和的原因,在程序中,一般给定磁链稍小于额定磁链。

380VAc,50Hz的电机额定磁链约0.94.。

三、各位大虾,这是我做的三相异步电机矢量控制(用SVPWM)的其中一相的电压、电流波形,电机是空载,从图上看电压超前电流大概有80多度,那么功率因数太小了这样正常么?求分析完全正常,因为是空载,电流做的是无功功率。

变频器常见问题解答

变频器常见问题解答

1.什么叫变频器?变频器有哪些应用?答:变频器是将固定电压、固定频率的交流电变换为可调电压、可调频率的交流电的装置。

主要应用1)在节能方面的应用2)在自动化系统中的应用3)在提高工艺水平和产品质量方面的应用。

2.为什么说电力电子器件是变频器技术发展的基础?答:变频器的主电路不论是交—直—交变频或是交—交变频形式,都是采用电力电子器件作为开关器件。

因此,电力电子器件是变频器发展的基础。

3.为什么说计算机技术和自动控制理论是变频器发展的支柱?答:现在,16位乃至32位微处理器取代了8位微处理器,使变频器的功能也从单一的变频调速功能发展为包含算术、逻辑运算及智能控制的综合功能;自动控制理论的发展使变频器在改善压频比控制性能的同时,推出了能实现矢量控制、直接转矩控制、模糊控制和自适应控制等多种模式。

现代的变频器已经内置有参数辨识系统、PDI调节器、PLC控制器和通信单元等,根据需要可实现拖动不同负载、宽调速和伺服控制等多种应用。

4.变频器的发展趋势如何?答:1)智能化2)专门化3)一体化4)环保化总之,变频器技术的发展趋势是朝着智能、操作简便、功能健全、安全可靠、环保低噪、低成本和小型化的方向发展。

5.按工作原理变频器分为哪些类型?按用途变频器分为哪些类型?答:1)按原理分类:交—交变频器、交—直—交变频器2)按用途分类:通用变频器、专用变频器。

6.交—交变频器与交—直—交变频器在主电路的结构和原理方面有何区别?答:1)交—交变频器只有一个变换环节,即把恒压恒频的交流电源转换为变压变频电源。

2)交—直—交变频器又称为间接变频器,它是先将工频交流电通过整流器变成直流电,再经逆变器将直流电变成频率和电压可调的交流电。

7. 按控制方式变频器分为哪几种类型?答:压频比控制变频器(U/f)、转差频率控制变频器(SF)、矢量控制(VC)和直接转矩控制变频器等。

……………………………………………………………..1. 交—直—交变频器的主电路包括哪些组成部分?说明各部分的作用。

(整理)变频器常见问题集

(整理)变频器常见问题集

变频器的常见使用问题集1.电机的防护等级是什么意思?举例来说,IP23的电机指电机能够防止大于12mm的固体物体侵入,防止人的手指接触到内部的零件防止中等尺寸(直径大12mm)的外物侵入。

能够防止喷洒的水侵入,或防止与垂直的夹角小于60度的方向所喷洒的水进入造成损害。

IP(INTERNATIONALPROTECTION)防护等级系统是由IEC (INTERNATIONALELECTROTECHNICALCOMMISSION)所起草。

将电机依其防尘防湿气之特性加以分级。

这里所指的外物含工具,人的手指等均不可接触到电机内之带电部分,以免触电。

IP防护等级是由两个数字所组成,第1个数字表示电机离尘、防止外物侵入的等级,第2个数字表示电机防湿气、防水侵入的密闭程度,数字越大表示其防护等级越高。

2.我要做电机变频调速实验,普通电机可以实现变频调速吗?还是必须买变频电机?要做电机变频调速实验用普通的交流电机就行。

直流电机也可以实现变频,例如现在的直流变频空调:其把工频交流电转换为直流电源,并送至功率模块,模块受微电脑送来的控制信号控制,和交流变频所不同的是模块输出受控的直流电源送至压缩机的直流电机,控制压缩机的排量,从而实现“变频调速”。

3.什么样的电机是交流变频电机啊?简单点说就是交流电机的控制中使用了变频技术。

交流变频电机实际上是一种靠调节交流电频率来调速的电机,调整交流电频率要靠变频器,电机本身不会变频,在很多要求不高的场合就是拿普通电机加变频器调速当交流变频电机使用。

4.电机加上变频调速器后有嗡嗡声是怎么回事?所说的"嗡"的声音,那是因为变频器输出波形载波频率引起的,通常如果你用的变频器是固定载波的话,此时电机发出的是尖叫,对人耳刺激比较大,那你可以通过调节载波频率(变频器技术手册功能表里有这个功能参数)。

载波频率越高声音越小,但载波越高的话此时电机就越容易发热。

所以要根据发热程序和发出的声音一起考虑你所使用的载波频率,一般出厂时都是在额定电流下最合适的载波频率,一般情况下你不需要去改动他!而如果变频器用的是随机载波的话,那电机发出的"嗡"的声音将比较柔和,但声音一般会比固定载波的声音要好听点。

学习变频器基本常识12问答

学习变频器基本常识12问答

学习变频器基本常识12问答1、什么是变频器?变频器怎么实现调速?变频器就是普通的三相异步电机调速器,就这么简单哈!哈!;变频器把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电,从而实现电机的调速。

“可变”才是重点哦!不变就不叫变频器了,也不用调速啦!直接上电怼吧!2、变频器输出的电压是什么电压?脉冲电压,所以实际应用中,一些万用表是测不出来变频器的输出电压的,那怎么办?怎么办都行就是别用手摸嘿。

嘿。

3、不是三相电机能不能用变频器?通常情况下,不能!变频器的输出要么是三相380v,要么是三相220v。

记住了哦,买回来不能用还要和卖家商量退货的哦!4、变频器输入电源可以220v可以是L和N吗?这个当然可以啦!那是不是家里的风扇就可以用了?家里的带电容的小水泵就可以用了?答案是统统不行!别想太多了,你是不是还想给你电动剃须刀也整个变频器呢哈哈!变频器输出是没有N(零线)的,即便是输出的220v也是三相220v的电压,三个输出端子都是火线!5、变频器电源输入和输出接反了会怎么样?“嘣”你可以听见的,“冒烟”你也可以看见,那怎么称呼?“炸机”,所以送电之前一定要检查是否接线正确;如果这样接炸机了,厂家一般都会认为你这是自残行为,都不保修的哦!6、变频器都有哪些保护?变频器的保护太多了,主要就是过载、过流、输入输出缺相保护,有一点大家要记住,变频器不仅仅能保护电机,而且自身的保护功能也是特别强大的。

7、变频器有没有相序保护?没有,真没有!不骗你,电源这块儿只有输入输出缺相保护,然后给大家再普及一个常识,大部分变频器厂家7.5kw以下的机器不带输入缺相保护。

8、不同品牌的变频器面板是否通用?不通用,目前市面上还没有出现万能面板,如果谁见过请通知小编,小编毫不犹豫去买一个。

9、变频器不配合外部电路能单独使用吗?单台变频器在不加任何外部电路的的情况下,可以实现正转、反转、点动等多种控制电机的功能,行业有句话叫“一台变频器可以代替一个控制柜”虽然有些夸张,但是还是反映出变频器的功能应用是比较广泛的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变频器基础问答集锦1、什么是变频器?变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

2、PWM和PAM的不同点是什么?PWM是英文Pulse Width Modulation(脉冲宽度调制)缩写,按一定规律改变脉冲列的脉冲宽度,以调节输出量和波形的一种调值方式。

PAM是英文Pulse Amplitude Modulation(脉冲幅度调制)缩写,是按一定规律改变脉冲列的脉冲幅度,以调节输出量值和波形的一种调制方式。

3、电压型与电流型有什么不同?变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器,其直流回路滤波石电感。

4、为什么变频器的电压与电流成比例的改变?异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的,在额定频率下,如果电压一定而只降低频率,那么磁通就过大,磁回路饱和,严重时将烧毁电机。

因此,频率与电压要成比例地改变,即改变频率的同时控制变频器输出电压,使电动机的磁通保持一定,避免弱磁和磁饱和现象的产生。

这种控制方式多用于风机、泵类节能型变频器。

5、电动机使用工频电源驱动时,电压下降则电流增加;对于变频器驱动,如果频率下降时电压也下降,那么电流是否增加?频率下降(低速)时,如果输出相同的功率,则电流增加,但在转矩一定的条件下,电流几乎不变。

6、采用变频器运转时,电机的起动电流、起动转矩怎样?采用变频器运转,随着电机的加速相应提高频率和电压,起动电流被限制在150%额定电流以下(根据机种不同,为125%~200%)。

用工频电源直接起动时,起动电流为6~7倍,因此,将产生机械电气上的冲击。

采用变频器传动可以平滑地起动(起动时间变长)。

起动电流为额定电流的1.2~1.5倍,起动转矩为70%~120%额定转矩;对于带有转矩自动增强功能的变频器,起动转矩为100%以上,可以带全负载起动。

7、V/f模式是什么意思?频率下降时电压V也成比例下降,这个问题已在回答4说明。

V与f的比例关系是考虑了电机特性而预先决定的,通常在控制器的存储装置(ROM)中存有几种特性,可以用开关或标度盘进行选择。

8、按比例地改V和f时,电机的转矩如何变化?频率下降时完全成比例地降低电压,那么由于交流阻抗变小而直流电阻不变,将造成在低速下产生地转矩有减小的倾向。

因此,在低频时给定V/f,要使输出电压提高一些,以便获得一定地起动转矩,这种补偿称增强起动。

可以采用各种方法实现,有自动进行的方法、选择V/f模式或调整电位器等方法。

9、在说明书上写着变速范围60~6Hz,即10:1,那么在6Hz以下就没有输出功率吗?在6Hz以下仍可输出功率,但根据电机温升和起动转矩的大小等条件,最低使用频率取6Hz 左右,此时电动机可输出额定转矩而不会引起严重的发热问题。

变频器实际输出频率(起动频率)根据机种为0.5~3Hz.10、对于一般电机的组合是在60Hz以上也要求转矩一定,是否可以?通常情况下时不可以的。

在60Hz以上(也有50Hz以上的模式)电压不变,大体为恒功率特性,在高速下要求相同转矩时,必须注意电机与变频器容量的选择。

11、所谓开环是什么意思?给所使用的电机装置设速度检出器(PG),将实际转速反馈给控制装置进行控制的,称为“闭环”,不用PG运转的就叫作“开环”。

通用变频器多为开环方式,也有的机种利用选件可进行PG反馈。

12、实际转速对于给定速度有偏差时如何办?开环时,变频器即使输出给定频率,电机在带负载运行时,电机的转速在额定转差率的范围内(1%~5%)变动。

对于要求调速精度比较高,即使负载变动也要求在近于给定速度下运转的场合,可采用具有PG反馈功能的变频器(选用件)。

13、如果用带有PG的电机,进行反馈后速度精度能提高吗?具有PG反馈功能的变频器,精度有提高。

但速度精度的植取决于PG本身的精度和变频器输出频率的分辨率。

14、失速防止功能是什么意思?如果给定的加速时间过短,变频器的输出频率变化远远超过转速(电角频率)的变化,变频器将因流过过电流而跳闸,运转停止,这就叫作失速。

为了防止失速使电机继续运转,就要检出电流的大小进行频率控制。

当加速电流过大时适当放慢加速速率。

减速时也是如此。

两者结合起来就是失速功能。

15、有加速时间与减速时间可以分别给定的机种,和加减速时间共同给定的机种,这有什么意义?加减速可以分别给定的机种,对于短时间加速、缓慢减速场合,或者对于小型机床需要严格给定生产节拍时间的场合是适宜的,但对于风机传动等场合,加减速时间都较长,加速时间和减速时间可以共同给定。

16、什么是再生制动?电动机在运转中如果降低指令频率,则电动机变为异步发电机状态运行,作为制动器而工作,这就叫作再生(电气)制动。

17 、是否能得到更大的制动力?从电机再生出来的能量贮积在变频器的滤波电容器中,由于电容器的容量和耐压的关系,通用变频器的再生制动力约为额定转矩的10%~20%。

如采用选用件制动单元,可以达到50%~100%。

18 、转矩提升问题自控系统的设定信号可通过变频器灵活自如地指挥频率变化,控制工艺指标,如在烟草行业的糖料、香料工序,可由皮带称的流量信号来控制变频器频率,使泵的转速随流量信号自动变化,调节加料量,均匀地加入香精、糖料。

也可利用生产线起停信号通过正、反端子控制变频器的起、停及正、反转,成为自动流水线的一部分。

此外在流水生产线上,当前方设备有故障时后方设备应自动停机。

变频器的紧急停止端可以实现这一功能。

在SANKEN、MF、FUT和FVT系列变频器中可以预先设定三四个甚至多达七个频率,在有些设备上可据此设置自动生产流程。

设定好工作频率及时间后,变频器可使电机按顺序在不同的时间以不同的转速运行,形成一个自动的生产流程。

简介:变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

我们现在使用的变频器主要采用交—直—交方式(VVVF变频或矢量控制变频),先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

整流部分为三相桥式不可控整流器,逆变部分为IGBT三相桥式逆变器,且输出为PWM 波形,中间直流环节为滤波、直流储能和缓冲无功功率。

关键字:变频器原理变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

我们现在使用的变频器主要采用交—直—交方式(VVVF变频或矢量控制变频),先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

整流部分为三相桥式不可控整流器,逆变部分为IGBT三相桥式逆变器,且输出为PWM波形,中间直流环节为滤波、直流储能和缓冲无功功率。

变频器选型:变频器选型时要确定以下几点:1) 采用变频的目的;恒压控制或恒流控制等。

2) 变频器的负载类型;如叶片泵或容积泵等,特别注意负载的性能曲线,性能曲线决定了应用时的方式方法。

3) 变频器与负载的匹配问题;I.电压匹配;变频器的额定电压与负载的额定电压相符。

II. 电流匹配;普通的离心泵,变频器的额定电流与电机的额定电流相符。

对于特殊的负载如深水泵等则需要参考电机性能参数,以最大电流确定变频器电流和过载能力。

III.转矩匹配;这种情况在恒转矩负载或有减速装置时有可能发生。

4) 在使用变频器驱动高速电机时,由于高速电机的电抗小,高次谐波增加导致输出电流值增大。

因此用于高速电机的变频器的选型,其容量要稍大于普通电机的选型。

5) 变频器如果要长电缆运行时,此时要采取措施抑制长电缆对地耦合电容的影响,避免变频器出力不足,所以在这样情况下,变频器容量要放大一档或者在变频器的输出端安装输出电抗器。

6) 对于一些特殊的应用场合,如高温,高海拔,此时会引起变频器的降容,变频器容量要放大一挡。

变频器控制原理图设计:1) 首先确认变频器的安装环境;I.工作温度。

变频器内部是大功率的电子元件,极易受到工作温度的影响,产品一般要求为0~55℃,但为了保证工作安全、可靠,使用时应考虑留有余地,最好控制在40℃以下。

在控制箱中,变频器一般应安装在箱体上部,并严格遵守产品说明书中的安装要求,绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。

II. 环境温度。

温度太高且温度变化较大时,变频器内部易出现结露现象,其绝缘性能就会大大降低,甚至可能引发短路事故。

必要时,必须在箱中增加干燥剂和加热器。

在水处理间,一般水汽都比较重,如果温度变化大的话,这个问题会比较突出。

III.腐蚀性气体。

使用环境如果腐蚀性气体浓度大,不仅会腐蚀元器件的引线、印刷电路板等,而且还会加速塑料器件的老化,降低绝缘性能。

IV. 振动和冲击。

装有变频器的控制柜受到机械振动和冲击时,会引起电气接触不良。

淮安热电就出现这样的问题。

这时除了提高控制柜的机械强度、远离振动源和冲击源外,还应使用抗震橡皮垫固定控制柜外和内电磁开关之类产生振动的元器件。

设备运行一段时间后,应对其进行检查和维护。

V. 电磁波干扰。

变频器在工作中由于整流和变频,周围产生了很多的干扰电磁波,这些高频电磁波对附近的仪表、仪器有一定的干扰。

因此,柜内仪表和电子系统,应该选用金属外壳,屏蔽变频器对仪表的干扰。

所有的元器件均应可靠接地,除此之外,各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆,且屏蔽层应接地。

如果处理不好电磁干扰,往往会使整个系统无法工作,导致控制单元失灵或损坏。

2) 变频器和电机的距离确定电缆和布线方法;I.变频器和电机的距离应该尽量的短。

这样减小了电缆的对地电容,减少干扰的发射源。

II. 控制电缆选用屏蔽电缆,动力电缆选用屏蔽电缆或者从变频器到电机全部用穿线管屏蔽。

III.电机电缆应独立于其它电缆走线,其最小距离为500mm。

同时应避免电机电缆与其它电缆长距离平行走线,这样才能减少变频器输出电压快速变化而产生的电磁干扰。

如果控制电缆和电源电缆交叉,应尽可能使它们按90度角交叉。

与变频器有关的模拟量信号线与主回路线分开走线,即使在控制柜中也要如此。

IV. 与变频器有关的模拟信号线最好选用屏蔽双绞线,动力电缆选用屏蔽的三芯电缆(其规格要比普通电机的电缆大档)或遵从变频器的用户手册。

3) 变频器控制原理图;I.主回路:电抗器的作用是防止变频器产生的高次谐波通过电源的输入回路返回到电网从而影响其他的受电设备,需要根据变频器的容量大小来决定是否需要加电抗器;滤波器是安装在变频器的输出端,减少变频器输出的高次谐波,当变频器到电机的距离较远时,应该安装滤波器。

相关文档
最新文档
