变速器自锁和互锁的工作原理
汽车手动变速器自锁互锁装置的工作原理
汽车手动变速器自锁互锁装置的工作原理首先，手动变速器自锁互锁装置包括两个主要部分：自锁装置和互锁装置。
自锁装置工作原理如下：
1.当车辆行驶时，自锁装置确保变速杆与齿轮之间的啮合，使其保持在选定的变速级别上。
2.变速器内部的机械齿轮和销轴设计成特定的形态，使得当变速杆在一些位置时，齿轮会自动锁定在这个位置上，防止自身的误操作或者由于道路颠簸引起的松动。
3.通常，当变速杆放置在一个变速级别上时，自锁装置会将锁销或齿轮咬合住，防止变速器滑动到其他的档位，确保驾驶员选择的档位稳定。
互锁装置工作原理如下：
1.互锁装置一般包括一个电子元件和传感器，在变速器内部设置了一个开关，当汽车启动或行驶时，该开关会进行状态的检测。
2.当变速器处于空档时，开关会传输一个信号给车辆的电控单元，通知车辆控制系统，要求禁止发动机的启动。
3.当变速器选择档位时，开关状态发生改变，并向控制系统发送一个启动发动机的信号，从而允许发动机的启动。
4.互锁装置还可以监测并控制车辆的速度，在一些车辆中，设有类似于车速传感器的装置，如果车辆速度很高，则互锁装置会防止驾驶员变速并选择更高的档位。
5.此外，互锁装置还可以防止齿轮在高速行驶时碰撞和磨损，因为在
高速行驶时改变档位可能会导致损坏。
通过自锁装置和互锁装置的协调工作，可以确保变速器在驾驶员选择
的档位上锁定，并防止发动机在错误的档位上启动，从而保证驾驶的安全
性和变速器的正常运行。
需要注意的是，不同车型和制造商可能会采用不同的自锁和互锁装置
设计，因此上述原理只是一种典型的工作原理，实际情况可能会有所不同。

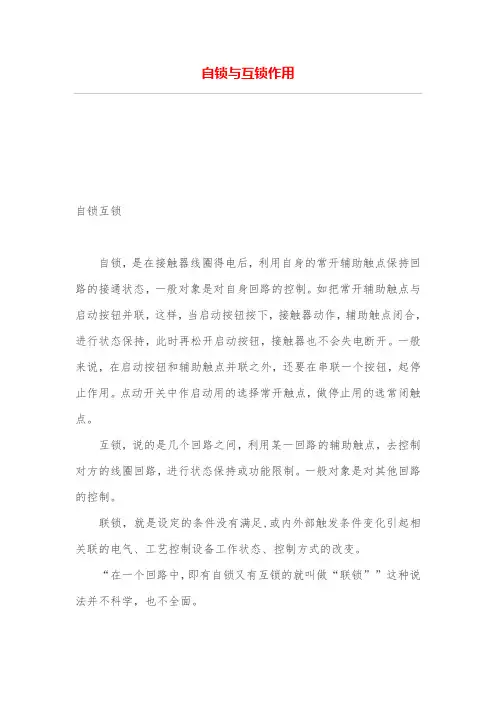

自锁与互锁作用
自锁与互锁作用自锁互锁自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。
机械手动变速器的自锁与互锁的作用自锁机构的作用是：防止自动换档和自动脱档的作用互锁机构的作用是：防止同时挂入两个档。
自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。
在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
互锁锁装置当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用。
假设有两个接触器：A，B，分别控制两台电机。
A接触器的起动接点为Qa，把A的常开辅助点，并联于Qa，即为自锁。
自锁的作用：起动接点Qa闭合，A接触器吸上，A的常开辅助点闭合，即使Qa断开，A接触器由自己的辅助点保持吸上状态，此为自锁。
把A的常闭辅助点串联在B接触器的线圈回路；同时，把B的常闭辅助点串联在A接触器的线圈回路，则为互锁。
互锁的作用：A接触器吸上；则B接触器不能吸上，反之亦然。
汽车手动变速器自锁互锁装置的工作原理
锁机构的作用是：防止自动换档和自动脱档的作用互锁机构的作用是：防止同时挂入两个档。
自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说得是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””锁止装置包括自锁、互锁和倒档锁。
l.自锁装置l)结构：多数变速器的自锁装置由钢球l和弹簧2组成(图10-20)。
在变速器盖6前端凸起部位钻有三个深孔，位于三根拨叉轴3的上方。
每根拨叉轴对着钢球l的一面有三个凹槽(槽的深度小于钢球半径)，中间的凹槽为空档定位，中间凹槽至两侧凹槽的距离等于滑动齿轮(或接合套)由空档换入相应档(保证全齿长啮合)的距离。
2)工作：自锁钢球被自锁弹簧压入拨叉轴的相应凹槽内，起到锁止档位的作用，防止自动换档和自动脱档。
换档时，驾驶员施加于拨叉轴上的轴向力克服弹簧与钢球的自锁力时，钢球便克服弹簧的预压力而升起，拨叉轴移动，当钢球与另一凹槽处对正时，钢球又被压入凹槽内，此动作传到操纵杆上，使驾驶员具有“手感”。
图10-20 变速器的自锁及互锁装置l-定位钢球；2-定位弹簧；3-拨叉轴；4-互锁顶销；5-互锁钢球(或互锁销)；6-变速器盖2.互锁装置此装置的类型很多，下面列举几种，说明其构造及机理。
l)锁球(销)式(l)结构：图10-20所示属于这种型式。
在三根拨叉轴所处的平面且垂直于拨叉轴的横向孔道内，装有互锁钢球5(图10-20a)或互锁销5(图10-20b)。
变速器自锁互锁原理
变速器自锁互锁原理
变速器自锁互锁原理是指在汽车变速器中，通过一系列机械装置和电子控制系统，实现变速器的自动锁定和互锁功能，以保证汽车行驶的安全性和稳定性。
我们来了解一下变速器的基本原理。
汽车变速器是一种机械装置，通过齿轮的组合和转动，实现汽车的变速和转向。
在变速器中，有多个齿轮和离合器组成的机构，通过控制离合器的开合和齿轮的组合，实现汽车的加速、减速和倒车等操作。
然而，在汽车行驶过程中，由于各种原因，如驾驶员的误操作、路面的不平坦等，可能会导致变速器的故障或失控，从而影响汽车的行驶安全。
为了解决这个问题，汽车制造商引入了变速器自锁互锁原理。
变速器自锁互锁原理的核心是通过电子控制系统和机械装置，实现变速器的自动锁定和互锁功能。
具体来说，变速器自锁是指在汽车行驶过程中，当变速器处于某个特定的状态时，自动锁定变速器，防止误操作或故障导致变速器失控。
例如，在汽车行驶过程中，当变速器处于倒车档时，自动锁定变速器，防止驾驶员误操作导致汽车失控。
而变速器互锁则是指在汽车行驶过程中，当变速器处于某个状态时，自动锁定其他的变速器档位，防止驾驶员误操作或故障导致变速器
失控。
例如，在汽车行驶过程中，当变速器处于倒车档时，自动锁定其他的前进档位，防止驾驶员误操作导致汽车失控。
变速器自锁互锁原理是汽车制造商为了保证汽车行驶的安全性和稳定性而引入的一种技术手段。
通过自动锁定和互锁功能，可以有效地防止变速器的误操作和故障，保证汽车的行驶安全。
变速器的自锁互锁和倒挡锁

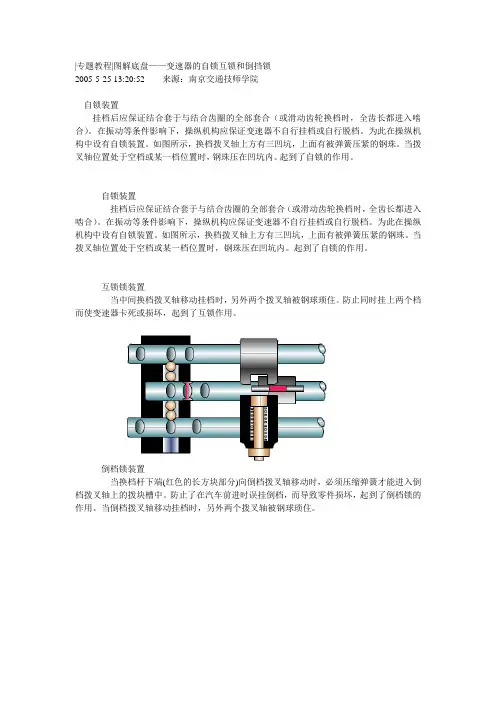

|专题教程|图解底盘——变速器的自锁互锁和倒挡锁2005-5-25 13:20:52 来源：南京交通技师学院自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。
在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。
在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
互锁锁装置当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用。
倒档锁装置当换档杆下端(红色的长方块部分)向倒档拨叉轴移动时，必须压缩弹簧才能进入倒档拨叉轴上的拨块槽中。
防止了在汽车前进时误挂倒档，而导致零件损坏，起到了倒档锁的作用。
当倒档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
Audi 100型轿车离合器盖及压盘总成分解图1-离合器盖；2-支承环；3-膜片弹簧；4-支承环；5-压盘；6-传动片；7-铆钉；8-支承铆钉Audi 100型轿车离合器盖及压盘总成构造图1,3-平头铆钉2-传动片4-支承环5-膜片弹簧6-支承铆钉7-离合器压盘8-离合器盖|专题教程|图解底盘——变速器的自锁互锁和倒挡锁2005-5-25 13:20:52 来源：南京交通技师学院图D－C3－2（3－29）三轴五档变速器传动简图1-输入轴2-轴承3-接合齿圈4-同步环5-输出轴6-中间轴7-接合套8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
变速器的自锁互锁和倒挡锁
变速器的自锁、互锁和倒挡锁
自锁装置
挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，
换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
互锁锁装置
当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用
倒档锁装置
当换档杆下端红色的长方块部分向倒档拨叉轴移动时，必须压缩弹簧才能进入倒档拨叉轴上的拨块槽中。
防止了在汽车前进时误挂倒档，而导致零件损坏，起到了倒档锁的作用。
当倒档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
自锁和互锁的工作原理
自锁和互锁的工作原理嘿，朋友们！今天咱来聊聊自锁和互锁这两个有意思的玩意儿，它们的工作原理可神奇啦！你想想看啊，自锁就像是一个特别执着的家伙，一旦它抓住了某个状态，就死活不撒手。
比如说一个电路吧，当电流通过某个开关，让它处于闭合状态后，它就自己锁定在那儿啦，就像个倔强的小孩抱住心爱的玩具不放手一样。
不管外面怎么风吹雨打，它就是稳稳地保持着那个状态，非得等你去专门摆弄它，它才肯改变。
这是不是很有趣呢？再说说互锁，这就像是两个小伙伴在互相较劲儿呢！一个动了，另一个就绝对不能动，它们之间有着一种奇妙的制约关系。
就好比有两扇门，你打开了这一扇，另一扇就自动被锁上了，你想打开那扇被锁上的，就得先把这扇关上。
是不是有点像那种此消彼长的感觉呀？在我们的日常生活中，自锁和互锁的应用可多啦！比如说电梯，当电梯门关上开始运行的时候，它不就是一种自锁状态吗？只有到达了指定楼层，才会解除这个自锁。
还有一些机器设备，通过自锁和互锁来保证安全操作，避免出现误操作带来的麻烦。
你看工厂里的那些大型机械，要是没有自锁和互锁，那还不乱套啦？工人不小心按错了一个按钮，可能就会引发一系列的问题呢！但有了它们，就好像给机器上了一道道保险，让一切都能有条不紊地进行。
自锁和互锁也让我们的生活变得更加有序和安全。
就像交通信号灯，红黄绿之间的转换不就是一种互锁吗？红灯亮的时候，绿灯和黄灯就绝对不会亮，这样才能保证交通的顺畅和安全呀。
咱们再来想想，如果没有自锁和互锁，那这个世界会变成什么样呢？那肯定会乱套呀！电器可能会不停地开关，机器可能会随意乱动，那多吓人啊！所以说，自锁和互锁可真是太重要啦！总之，自锁和互锁虽然看起来很简单，但它们的作用可不容小觑啊！它们就像默默无闻的守护者，在我们身边发挥着重要的作用，保障着我们的生活和工作能够顺利进行。
我们真应该好好感谢它们呀！不是吗？。
汽车手动变速器自锁互锁装置的工作原理
汽车手动变速器自锁互锁装置的工作原理锁机构的作用是：防止自动换档和自动脱档的作用互锁机构的作用是：防止同时挂入两个档。
自锁是在接触器线圈通电后，利用其常开辅助触点保持电路的导通状态。
一般的目标是控制自己的电路。
如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说得是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁是指相关电气和过程控制设备的工作状态和控制模式因未能满足设定条件或内部和外部触发条件的变化而发生的变化。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””锁止装置包括自锁、互锁和倒档锁。
l.自锁装置l）结构：大多数变速箱的自锁装置由钢球l和弹簧2组成（图10-20）。
变速箱盖6前端的凸部钻有三个深孔，位于三个换档拨叉轴3的上方。
每个换档拨叉轴朝向钢球L的一侧有三个凹槽（凹槽深度小于钢球半径）。
中间槽位于空档，中间槽到两侧槽的距离等于滑动齿轮（或接合套）到相应齿轮从空档的距离（确保全齿长啮合）。
2)工作：自锁钢球被自锁弹簧压入拨叉轴的相应凹槽内，起到锁止档位的作用，防止自动换档和自动脱档。
换档时，驾驶员施加于拨叉轴上的轴向力克服弹簧与钢球的自锁力时，钢球便克服弹簧的预压力而升起，拨叉轴移动，当钢球与另一凹槽处对正时，钢球又被压入凹槽内，此动作传到操纵杆上，使驾驶员具有“手感”。
图10-20变速器自锁联锁装置l-定位钢球；2-定位弹簧；3-拨叉轴；4-互锁顶销；5-互锁钢球(或互锁销)；6-变速器盖2.互锁装置这种设备有很多种类型。
下面列出了几个例子来解释它的结构和机制。
l）锁球（销）式(l)结构：图10-20所示属于这种型式。
汽车手动变速器自锁互锁装置的理论教程(杂项)
锁组织的作用是：防止自动换档和自动脱档的作用互锁组织的作用是：防止同时挂入两个档。
自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说得是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””锁止装置包括自锁、互锁和倒档锁。
.自锁装置)结构：多数变速器的自锁装置由钢球和弹簧组成(图)。
在变速器盖前端凸起部位钻有三个深孔，位于三根拨叉轴的上方。
每根拨叉轴对着钢球的一面有三个凹槽(槽的深度小于钢球半径)，中间的凹槽为空档定位，中间凹槽至两侧凹槽的距离等于滑动齿轮(或接合套)由空档换入相应档(保证全齿长啮合)的距离。
)工作：自锁钢球被自锁弹簧压入拨叉轴的相应凹槽内，起到锁止档位的作用，防止自动换档和自动脱档。
换档时，驾驶员施加于拨叉轴上的轴向力克服弹簧与钢球的自锁力时，钢球便克服弹簧的预压力而升起，拨叉轴移动，当钢球与另一凹槽处对正时，钢球又被压入凹槽内，此动作传到操纵杆上，使驾驶员具有“手感”。
图变速器的自锁及互锁装置定位钢球。
定位弹簧。
拨叉轴。
互锁顶销。
互锁钢球(或互锁销)。
变速器盖.互锁装置此装置的类型很多，下面列举几种，说明其构造及机理。
)锁球(销)式()结构：图所示属于这种型式。
在三根拨叉轴所处的平面且垂直于拨叉轴的横向孔道内，装有互锁钢球(图)或互锁销(图)。
互锁钢球(或互锁销)对着每根拨叉轴的侧面上都制有一个凹槽且深度相等。
变速器的自锁互锁和倒挡锁
|专题教程|图解底盘——变速器的自锁互锁和倒挡锁2005-5-25 13:20:52 来源：南京交通技师学院自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。
在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。
在振动等条件影响下，操纵机构应保证变速器不自行挂档或自行脱档。
为此在操纵机构中设有自锁装置。
如图所示，换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。
当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。
起到了自锁的作用。
互锁锁装置当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
防止同时挂上两个档而使变速器卡死或损坏，起到了互锁作用。
倒档锁装置当换档杆下端(红色的长方块部分)向倒档拨叉轴移动时，必须压缩弹簧才能进入倒档拨叉轴上的拨块槽中。
防止了在汽车前进时误挂倒档，而导致零件损坏，起到了倒档锁的作用。
当倒档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。
Audi 100型轿车离合器盖及压盘总成分解图1-离合器盖；2-支承环；3-膜片弹簧；4-支承环；5-压盘；6-传动片； 7-铆钉；8-支承铆钉Audi 100型轿车离合器盖及压盘总成构造图1,3-平头铆钉 2-传动片 4-支承环 5-膜片弹簧 6-支承铆钉 7-离合器压盘 8-离合器盖|专题教程|图解底盘——变速器的自锁互锁和倒挡锁2005-5-25 13:20:52 来源：南京交通技师学院图D－C3－2（3－29）三轴五档变速器传动简图1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。
自锁互锁联锁工作原理
自锁互锁联锁工作原理自锁互锁联锁是一种常用的安全控制装置，用于保护机械设备的正常运行和操作人员的安全。
它通过互锁装置的相互作用，实现了设备的自锁和互锁功能，从而防止了操作人员的误操作和设备的错误运行，保障了工作环境的安全。
自锁互锁联锁是基于机械原理和电气原理的技术应用，其工作原理如下：1. 自锁功能：自锁是指设备在某种状态下，通过机械装置自身的设计，使得设备无法从该状态转变为其他状态。
自锁装置通常包括锁定装置和解锁装置。
锁定装置用于将设备固定在特定的状态下，防止误操作造成设备状态的改变；解锁装置用于解除锁定装置的束缚，使设备能够从特定状态转变为其他状态。
2. 互锁功能：互锁是指设备之间相互制约、相互配合，使得它们在特定的工作状态下，只有满足一定的条件才能够同时运行或切换。
互锁通常包括接触器、继电器、传感器等电气元件和控制逻辑。
通过这些元件和逻辑的组合，实现了设备之间的互锁关系，确保了它们在工作过程中的协调和配合。
3. 联锁功能：联锁是指设备与操作人员之间的相互制约、相互配合，实现操作人员对设备的控制和设备对操作人员的保护。
联锁装置通常包括按钮、开关、指示灯等操作元件和控制逻辑。
通过这些元件和逻辑的组合，操作人员能够对设备进行控制，并且设备能够对操作人员的操作进行检测和响应，确保操作人员的安全和设备的正常运行。
自锁互锁联锁工作原理的具体步骤如下：1. 设备处于初始状态，此时锁定装置处于锁定状态，设备无法运行或切换到其他状态。
2. 操作人员按下启动按钮，启动信号经过控制逻辑处理后，解除锁定装置的束缚，设备可以运行或切换到其他状态。
3. 设备运行或切换到目标状态后，接触器、继电器等互锁元件发生动作，实现设备之间的互锁关系。
4. 同时，联锁装置检测到设备的运行或切换状态，并通过指示灯等方式向操作人员提供相应的信息。
5. 如果设备运行或切换状态不符合互锁关系的要求，互锁装置会阻止设备继续运行或切换状态，并通过指示灯等方式向操作人员提供相应的警告信息。
汽车手动变速器自锁互锁装置的工作原理
汽车手动变速器自锁互锁装置的工作原理手动变速器是汽车传动系统中的重要组成部份，它通过改变齿轮的传动比来实现车辆的换挡和速度调节。
为了确保驾驶者在换挡过程中的安全性和顺畅性，汽车手动变速器通常配备了自锁互锁装置。
自锁互锁装置是一种机械装置，它通过限制变速器的操作，确保在特定条件下只能进行特定的操作，以防止驾驶者在错误的情况下进行换挡操作，从而避免损坏变速器和车辆。
该装置的工作原理如下：1. 自锁功能：在手动变速器中，每一个挡位都有一个对应的锁销或者锁齿。
当驾驶者将换挡杆挪移到特定挡位时，锁销或者锁齿会自动锁定变速器齿轮，防止其意外脱离挡位。
这种自锁功能可以确保变速器在工作过程中保持稳定，防止误操作导致的故障。
2. 互锁功能：手动变速器通常具有互锁功能，即在特定条件下，只能进行特定的操作。
例如，在车辆行驶时，通常无法从高速挡直接换入倒挡，这是因为倒挡的齿轮比较小，不适合在高速行驶时使用。
互锁装置会阻挠驾驶者在高速行驶时选择倒挡，以避免对车辆和变速器造成损坏。
3. 操作限制：自锁互锁装置还可以限制变速器的操作次序。
例如，在某些车型中，要从倒挡切换到其他挡位，需要先将换挡杆移到空挡，然后再进行其他挡位的选择。
这种操作限制可以确保驾驶者按照正确的顺序进行换挡，避免变速器受到不必要的压力和损坏。
4. 安全保护：自锁互锁装置还可以提供额外的安全保护功能。
例如，在某些车型中，当车辆行驶时，如果驾驶者意外打开车门，自锁互锁装置会自动将变速器锁定在空挡，以防止车辆蓦地熄火或者滑行。
总之，汽车手动变速器自锁互锁装置的工作原理是通过机械装置限制变速器的操作，确保在特定条件下只能进行特定的操作，以提高驾驶者的安全性和换挡的顺畅性。
这种装置的设计和功能可以根据不同车型和创造商的要求而有所差异，但其基本原理是相似的。
通过自锁互锁装置的应用，驾驶者可以更加安心地驾驶汽车并享受平稳的换挡体验。
手动变速器自锁和互锁的原理
手动变速器自锁和互锁的原理
手动变速器自锁和互锁是指通过一定的机械构造，使得变速器在工作时能够有效地避免误操作和损坏，提高车辆安全性能。
本文将详细介绍手动变速器自锁和互锁的原理和作用。
手动变速器自锁，是指通过一定的机械构造，使得变速器不能在非常规操作的情况下切换挡位，以避免因误操作而导致车辆损坏或车辆安全威胁。
手动变速器自锁是通过机械按钮（一般在换挡杆顶部）来实现的。
当机械按钮扣住时，驱动的滑环无法移动，从而实现变速器的自锁。
想要解锁自锁状态，需要按下机械按钮，使滑环能够自由移动。
手动变速器互锁，是指在某些样式的变速器上，只有在车速达到一定值时，才能完成转换挡位，以保证换挡过程的平稳。
手动变速器互锁是通过限制换挡杆的位置，在车辆加速时，才能通过适当的操作完成换挡，因此，能够有效地减少车辆视觉和操作的干扰，提高变速器的使用效率。
手动变速器自锁和互锁的设计是为了确保车辆安全和稳定性，在日常驾驶中，能够帮助车主尽可能地避免误操作和车辆损坏。
手动变速器的自锁和互锁功能是非常重要的，可以有效地避免车辆在行驶过程中变速器由于非正常操作而发生紊乱或其它问题，保证车辆安全，为车主提高驾驶体验和安全保障。
总之，手动变速器自锁和互锁机制是现代车辆安全保障的一部分，通过优秀的设计来确保汽车稳定性和安全性。
希望车主们在使用汽车时，能够更加严格要求自己的操作，充分认识手动变速器自锁和互锁功能的重要性，保持对车速和操作的掌控，为安全行驶提供最大保障。
自锁互锁工作原理
自锁互锁工作原理
自锁互锁是一种常用于控制设备和机器运作的安全装置，它可以防止在特定条件下设备的误操作。
自锁互锁工作的原理是通过一组互相连接的机械装置来实现的。
这些装置包括传感器、电路、继电器和执行机构等。
首先，传感器用来检测设备的状态，比如开关的位置、门的开闭状态等。
当传感器检测到满足某种条件时，会触发电路。
接下来，电路会根据传感器的信号进行逻辑判断，并控制继电器的开闭。
继电器是一种电磁开关，它可以打开或关闭电路。
在自锁互锁的工作原理中，通常会使用两个或更多的继电器，并通过它们之间的连接来实现互锁。
继电器之间的连接可以是串联也可以是并联的。
当需要互锁的设备之间存在依赖关系时，可以使用串联连接。
这意味着只有当一个设备处于特定状态时，另一个设备才能够工作。
另一种常见的连接方式是并联连接。
在这种情况下，只要任何一个设备处于特定状态，其他设备就无法工作。
最后，执行机构是通过继电器的开闭控制设备的动作。
例如，当继电器闭合时，可以使一个电机工作，从而驱动设备的运行。
总之，自锁互锁工作的原理是通过传感器、电路、继电器和执行机构的协作实现的，以确保设备在特定条件下的安全操作。
通过互锁装置的设置，可以有效地避免设备的误操作，提高工作的安全性和可靠性。
汽车自锁互锁倒挡锁工作原理
汽车自锁互锁倒挡锁工作原理随着科技的不断进步，汽车的安全性能也得到了大幅提升。
而自锁互锁倒挡锁作为汽车安全系统的重要组成部分，其工作原理对于车辆的安全性起着至关重要的作用。
本文将详细介绍汽车自锁互锁倒挡锁的工作原理。
一、什么是汽车自锁互锁倒挡锁？汽车自锁互锁倒挡锁是一种针对汽车倒挡功能的安全装置，主要作用是在车辆倒挡过程中防止误操作和碰撞事故的发生。
它通过自动锁定车辆的倒挡档位，使得驾驶员无法在不正确的情况下操作倒挡，从而提高了驾驶的安全性。
二、汽车自锁互锁倒挡锁的工作原理1. 检测倒挡信号汽车自锁互锁倒挡锁首先需要检测驾驶员是否将档位从前进挡位换入倒挡挡位。
它通过感应器或开关来检测倒挡信号，一旦检测到倒挡信号，就会触发自锁互锁倒挡锁的工作。
2. 锁定倒挡档位一旦检测到倒挡信号，自锁互锁倒挡锁会迅速锁定倒挡档位，使得驾驶员无法将档位换入其他挡位。
这样可以防止驾驶员在不正确的情况下误操作，避免发生碰撞事故。
3. 解锁倒挡档位当驾驶员需要将档位从倒挡换入其他挡位时，自锁互锁倒挡锁会在确认操作正确后迅速解锁倒挡档位，使得驾驶员可以正常进行换挡操作。
解锁倒挡档位的时机通常是在驾驶员踩下离合器踏板或刹车踏板时。
4. 故障检测和报警自锁互锁倒挡锁还会进行故障检测，一旦发现系统出现故障，会通过报警装置或仪表盘上的故障灯进行提示，提醒驾驶员及时修复故障。
三、汽车自锁互锁倒挡锁的优势1. 提高驾驶安全性汽车自锁互锁倒挡锁的核心功能就是防止误操作和碰撞事故的发生。
它可以有效地防止驾驶员在倒挡过程中因为操作不当而引发事故，提高了驾驶的安全性。
2. 防止车辆被盗自锁互锁倒挡锁在锁定倒挡档位的同时，也会锁定车辆的发动机。
这样一来，即使盗贼能够启动车辆，也无法将车辆换入其他挡位驶离现场，有效地防止了车辆被盗的风险。
3. 降低维修成本自锁互锁倒挡锁作为汽车安全系统的一部分，可以有效地防止驾驶员因为误操作而引发的碰撞事故。
这不仅可以保护车辆免受损坏，还能够降低车辆维修的成本，延长车辆的使用寿命。
自锁和互锁的区别
自锁和互锁的区别自锁和互锁是机械设计中常用的两种概念，它们分别指的是两种不同的机械机构原理和作用。
下面将介绍自锁和互锁的区别。
1. 自锁自锁是指一种机械机构，其本身可以防止运动的意向转化为真正的运动，使得机构可以自动锁定在当前状态下。
当外部力作用于机构时，机构会自行锁定，阻止不必要的运动。
自锁有两种类型：一种是惯性自锁，另一种是几何自锁。
惯性自锁是通过摩擦力和一定的摆动加速度相结合，在运动过程中阻止机构倒转。
几何自锁是依据机械结构本身的形状特征，使得具有特定的形状的机构在运动过程中自动锁定。
举个例子，我们可以考虑一下电动扶梯的运动原理。
电动扶梯就是一种自锁机械。
当人站在上面向左边走的时候，扶梯会自动向上运动，但当人向右边走或站在原地不动时，扶梯则会自锁，不会随意运动。
2. 互锁互锁指的是一种机械机构，它通过一种设备传动以避免两个或多个机械同时运动、同时操作。
互锁主要用于防止错误或危险的操作，从而保证机械或设备的安全性。
互锁一般采用机械锁定或电子锁定的方式，以确保一项操作完成后才能执行其他操作。
特殊的按键或开关会在先前的操作结束之前锁定其他的操作，以防止操作员的误操作或安全事故的发生。
举个例子，我们可以考虑一个电梯门的工作原理。
电梯门有一个互锁机械装置，当电梯门打开时，门扉便会自动向外推开并在外侧锁定，这时是无法启动电梯的，从而保护了人员的安全。
总结起来，自锁和互锁的区别在于其机构原理的不同，自锁机构是一种能够自动阻止机构运动的设计，而互锁机构则是通过传动装置避免操作错误、保证设备安全的一种机制。
汽车手动变速器自锁互锁装置的工作原理
锁机构的作用是：防止自动换档和自动脱档的作用互锁机构的作用是：防止同时挂入两个档。
自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。
如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触电闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。
一般来说，在启动按钮和辅助按钮并联之外，还要在串联一个按钮，起停止作用。
点动开关中作启动用的选择常开触点，做停止用的选常闭触点。
互锁，说得是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。
一般对象是对其他回路的控制。
联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。
“在一个回路中，即有自锁又有互锁的就叫做“联锁””锁止装置包括自锁、互锁和倒档锁。
l.自锁装置l)结构：多数变速器的自锁装置由钢球l和弹簧2组成(图10-20)。
在变速器盖6前端凸起部位钻有三个深孔，位于三根拨叉轴3的上方。
每根拨叉轴对着钢球l的一面有三个凹槽(槽的深度小于钢球半径)，中间的凹槽为空档定位，中间凹槽至两侧凹槽的距离等于滑动齿轮(或接合套)由空档换入相应档(保证全齿长啮合)的距离。
2)工作：自锁钢球被自锁弹簧压入拨叉轴的相应凹槽内，起到锁止档位的作用，防止自动换档和自动脱档。
换档时，驾驶员施加于拨叉轴上的轴向力克服弹簧与钢球的自锁力时，钢球便克服弹簧的预压力而升起，拨叉轴移动，当钢球与另一凹槽处对正时，钢球又被压入凹槽内，此动作传到操纵杆上，使驾驶员具有“手感”。
图10-20 变速器的自锁及互锁装置l-定位钢球；2-定位弹簧；3-拨叉轴；4-互锁顶销；5-互锁钢球(或互锁销)；6-变速器盖2.互锁装置此装置的类型很多，下面列举几种，说明其构造及机理。
l)锁球(销)式(l)结构：图10-20所示属于这种型式。
在三根拨叉轴所处的平面且垂直于拨叉轴的横向孔道内，装有互锁钢球5(图10-20a)或互锁销5(图10-20b)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变速器自锁和互锁的工作原理分析
一、自锁原理概述
自锁，是指在变速器中，通过摩擦力或机械锁定机构，使换挡元件在某一位置上被固定，从而使变速器保持在某一挡位的工作状态。
自锁的主要作用是防止变速器在未发出换挡指令的情况下自行换挡，从而保证变速器的稳定性和可靠性。
二、互锁原理概述
互锁，是指在变速器中，通过相互制约的机构或控制系统，使换挡元件之间形成一种互相牵制的状态。
在这种状态下，任何一个换挡元件都无法单独动作，必须与其他元件协同工作才能实现换挡。
互锁的主要作用是保证变速器的换挡操作顺序和准确性，防止误操作对变速器造成损坏。
三、齿轮啮合与自锁
在变速器中，齿轮啮合是实现传动的重要环节。
当齿轮啮合时，齿面之间的摩擦力会阻止齿轮的相对运动，从而使齿轮在啮合状态下保持稳定。
这种摩擦力是自锁的实现基础之一。
为了使变速器能够在需要时进行换挡，需要通过控制系
统对齿轮啮合状态进行调整，从而实现对自锁的解除和建立。
四、离合器控制与互锁
在变速器中，离合器是实现动力的传递和切断的关键元件。
通过控制离合器的接合和分离状态，可以实现变速器的换挡操作。
在离合器控制过程中，可以通过互锁机构来保证离合器的动作顺序和准确性。
例如，在手动变速器中，可以通过操纵换挡杆来控制离合器的接合和分离状态，而在自动变速器中，则可以通过控制系统对离合器的电磁阀进行控制来实现互锁。
五、自锁和互锁在变速器中的作用
自锁和互锁在变速器中具有重要的作用。
首先，自锁可以防止变速器自行换挡，从而保证变速器的稳定性和可靠性。
其次，互锁可以保证变速器的换挡操作顺序和准确性，防止误操作对变速器造成损坏。
此外，自锁和互锁还可以提高变速器的安全性能，避免因误操作而引发的安全事故。
六、自锁和互锁的优缺点分析
自锁和互锁在变速器中具有各自的优缺点。
自锁机构的优点是结构简单、制造成本低、易于维护和可靠性高。
但是，自锁机构的缺点是在某些情况下可能导致变速器的响应速度变慢，且无法实现自动换挡。
互锁机构的优点是可以保证变
速器的换挡操作顺序和准确性，且可以实现自动换挡。
但是，互锁机构的缺点是结构复杂、制造成本高、维护难度大、可靠性相对较低。
七、自锁和互锁的未来发展趋势
随着汽车技术的不断发展，自锁和互锁技术也在不断进步和完善。
未来变速器技术的发展趋势是实现更高的效率和更高的稳定性。
因此，自锁和互锁技术也将在以下几个方面得到改进和发展：提高响应速度、实现更加智能的换挡控制、提高稳定性和可靠性、降低制造成本和维护成本等。
同时，随着新能源汽车的快速发展和应用，新型的自锁和互锁技术也将不断涌现，以满足新能源汽车对传动系统的特殊要求。
