电压比较器原理分析(学年论文)
电压比较器的工作原理
电压比较器的工作原理电压比较器的工作原理主要基于比较输入电压与参考电压的大小。
一般情况下，电压比较器有两个输入端，一个是非反相输入端（+），一个是反相输入端（-），以及一个输出端。
当非反相输入端的电压高于反相输入端的电压时，输出端会输出高电平信号；反之，则输出低电平信号。
这种工作原理使得电压比较器可以用于检测电压的大小关系，并输出相应的控制信号。
电压比较器的工作原理可以通过一个简单的比较器电路来理解。
比较器电路一般由一个运算放大器和一些反馈电阻构成。
当输入电压加在非反相输入端时，反馈电阻会将输出电压回馈到反相输入端，从而使得非反相输入端的电压与反相输入端的电压进行比较。
当输入电压高于参考电压时，输出电压会趋向于正饱和电压；反之，输出电压会趋向于负饱和电压。
这种反馈机制使得比较器可以实现高精度和高速的电压比较功能。
除了基本的电压比较功能，电压比较器还具有一些特殊的工作特性。
例如，电压比较器的输出可以是开漏输出或者推挽输出，这取决于电路设计中使用的输出级。
开漏输出的电压比较器可以实现电平转换和电流驱动功能，适用于需要控制外部负载的场合；而推挽输出的电压比较器则可以直接驱动负载，具有更高的输出功率和速度。
此外，电压比较器还可以实现滞回特性，即在输入电压超过一定阈值时，输出状态发生瞬时变化，这可以有效抑制输入信号的噪声干扰，提高电路的稳定性和可靠性。
滞回特性使得电压比较器在开关控制和触发器等电路中得到广泛应用，例如在模拟电压比较器中，可以实现开关控制和触发器等功能。
总之，电压比较器是一种重要的电子元件，其工作原理和特性对于电子工程师来说至关重要。
通过理解电压比较器的工作原理，我们可以更好地应用它来设计和实现各种电子电路，提高电路的性能和可靠性。
希望本文能够帮助读者更好地理解电压比较器，并在实际应用中发挥其作用。
如何正确使用比较器实现电压比较
如何正确使用比较器实现电压比较比较器是一种常用的电子元件，可用于比较电压大小，并将结果以数字信号的形式输出。
在电路设计和控制系统中，正确使用比较器可以实现电压比较的功能，为我们提供准确的判断和控制依据。
本文将介绍如何正确使用比较器实现电压比较，并提供一些实际应用的案例。
1. 比较器基本原理比较器是一种可将输入电压与参考电压进行比较，并输出高低电平信号的电子元件。
一般而言，比较器有一个非反馈输入端和一个反馈输入端，通过比较两个输入端的电压大小，输出端将产生相应的电平信号。
当非反馈输入电压大于反馈输入电压时，输出端产生高电平信号；当反馈输入电压大于非反馈输入电压时，输出端产生低电平信号。
2. 使用比较器实现电压比较要正确使用比较器实现电压比较，需注意以下几个关键要点：2.1 选取合适的比较器在选择比较器时，需根据应用的具体要求来确定哪种类型的比较器最适合。
常见的比较器有开关型比较器和放大型比较器两种。
开关型比较器速度快，但精度相对较低，适用于一些简单的比较应用；放大型比较器精度高，但速度较慢，适用于较为复杂的比较和控制任务。
2.2 设置参考电压比较器需要一个参考电压来进行电压比较。
我们可以通过外部电阻分压，或使用内置的参考电压源来设置合适的参考电压。
根据应用需要，选择合适的参考电压值，并正确连接至比较器的反馈输入端。
2.3 连接输入信号将需要进行比较的电压信号连接至比较器的非反馈输入端。
注意，输入信号的电压范围应在比较器的工作电压范围之内，避免损坏比较器。
2.4 设置输出电平根据应用的需要，合理设置比较器的输出电平。
一般可通过连接一个电阻和电源，将输出引脚连接至所需的电平，用于后续的判断和控制。
3. 比较器实际应用案例比较器在实际应用中有着广泛的用途，以下是两个常见的比较器应用案例：3.1 温度控制系统比较器可用于温度控制系统中的温度检测和控制。
通过将传感器测得的温度信号与预设的温度阈值进行比较，当温度超过或低于设定值时，比较器输出相应的控制信号，触发温度控制装置进行相应的操作，以实现温度的控制和调节。
电压比较器工作原理及应用
电压比较器(以下简称比较器)是一种常用的集成电路。
它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。
本文主要介绍其基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。
什么是电压比较器简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。
图1(a)是比较器，它有两个输入端：同相输入端(“+”端) 及反相输入端(“-”端)，有一个输出端V out(输出电平信号)。
另外有电源V+及地(这是个单电源比较器)，同相端输入电压V A，反相端输入VB。
V A和VB的变化如图1(b)所示。
在时间0～t1时，V A>VB；在t1～t2时，VB>V A；在t2～t3时，V A>VB。
在这种情况下，V out的输出如图1(c)所示：V A>VB时，V out输出高电平(饱和输出)；VB>V A时，V out输出低电平。
根据输出电平的高低便可知道哪个电压大。
如果输入电压V A与某一个固定不变的电压VB相比较，如图3(a)所示。
此VB称为参考电压、基准电压或阈值电压。
如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。
从图4中可以看出，比较器电路就是一个运算放大器电路处于开环状态的差分放大器电路。
同相放大器电路如图5所示。
如果图5中RF=∞，R1=0时，它就变成与图3(b)一样的比较器电路了。
图5中的Vin相当于图3(b)中的V A。
比较器与运放的差别运放可以做比较器电路，但性能较好的比较器比通用运放的开环增益更高，输入失调电压更小，共模输入电压范围更大，压摆率较高(使比较器响应速度更快)。
另外，比较器的输出级常用集电极开路结构，如图6所示，它外部需要接一个上拉电阻或者直接驱动不同电源电压的负载，应用上更加灵活。
电压比较器工作原理
电压比较器工作原理电压比较器的基本功能是能对两个输入电压的大小进行比较，判断出其中哪一个比较大。
比较的结果用输出电压的高和低来表示。
电压比较器可以采用专用的集成比较器，也可以采用运算放大器组成。
由集成运算放大器组成的比较器，其输出电平在最大输出电压的正极限值和负极限值之间摆动，当要和数字电路相连接时，必须增添附加电路，对它的输出电压采取箝位措施，使它的高低输出电平，满足数字电路逻辑电平的要求。
下面讨论几种常见的比较器电路。
1．基本过零比较器（零电平比较器）2．任意电平比较器背景知识：电压比较器在电路结构、点性能等方面与运放基本相同，而其符号表示也与运放完全一致，有同相和反向两个输入端，一个输出端，开环增益用A表示，电压比较器的功能是比较两个模拟信号的大小，并在输出端得到高电平或低电平。
理想的电压比较器，其特性可表示为:当V+大于V,输出高电平:而当V-大于V+，输出低电平基本原理：电压比较器的输出端由低电平转换到高电平，或从高电平转换到低电平时，需要一定的时间(决定电压比较器的瞬态响应)，其次由于电压比较器的增益是有限的，并且存在失调电压，因此它的输入端将出现不确定电压，该不确定电压将直接影响电压比较器的灵敏度(对输入电压判别的灵敏度)。
对于高性能的电压比较器来说，应具有高的开环增益A、低的失调电压和高的压摆率。
显然，一般的运算放大器如果工作在开环状态，也可以作为电压比较器之用。
但在运放电路设计时，着重考虑其输出与输入之间的线性传输特性以及频率补偿的稳定性。
因此，运放的响应时间和延迟时间往往不是很大，开环增益也不是很高。
若需要高速或高灵敏度的电压比较器，采用运放来代替电压比较器，在要求比较高的设计中通常是不合适的，而需要根据具体的要求设计电压比较器。
在设计电压比较器时，其直流特性的设计原则基本上与运放电路一致，而频率特性的设计与运放电路不同，通常电压比较器在开环条件下工作，因此在电路内部不需要考虑放大器闭环稳定工作的频率补偿。
电压比较器原理
电压比较器原理
电压比较器是一种用于比较两个不同电压之间的差异，也叫比较器。
电压比较器可以有许多不同的形式，其原理也有所不同，可以被用于各种不同的应用场合。
电压比较器的基本原理是将两个电压作为输入，测量其差值，然后根据差值产生一个相应的输出。
常见的比较器形式有运放、和称电路、脉宽调制器、示波器等。
以运放形式的电压比较器为例，其核心组成部分就是运放放大器，运放放大器可以将输入电压放大，并输出一个放大后，与输入电压差值的结果。
其工作原理是，当输入电压大于参考电压时，运放放大器输出的电压变高，反之，如果输入电压小于参考电压，运放放大器就输出的电压变低。
另一种常见的电压比较器是和称电路。
它根据比较电压匹配的原理，利用和称电路变换器，将输入电压转换为和称参考电压。
在相当于电路放大器的出，当输入电压小于或等于参考值时，输出电压保持不变，而当输入电压大于参考值时，输出电压会发生变化。
此外，还有一些其他形式的电压比较器，如脉宽调制器，它可以检测出输入信号的脉宽，通过参考信号的脉宽，将输出电压的高低变化转换为被检测的脉宽与参考信号脉宽之间的差异；示波器，它可以将输入波形的电压变化转换为图形，根据图形分析输出与参考电压之间的不同，以比较不同的输入电压。
总而言之，电压比较器是一种确定参考电压和比较电压之间差异的重要工具，它拥有许多优势，可以通过多种不同方式满足多样的应用场景。

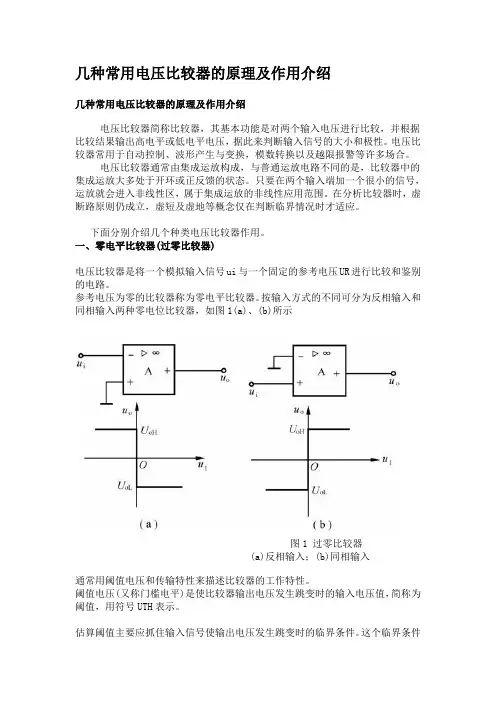

用电压比较器的原理及作用介绍
几种常用电压比较器的原理及作用介绍几种常用电压比较器的原理及作用介绍电压比较器简称比较器，其基本功能是对两个输入电压进行比较，并根据比较结果输出高电平或低电平电压，据此来判断输入信号的大小和极性。
电压比较器常用于自动控制、波形产生与变换，模数转换以及越限报警等许多场合。
电压比较器通常由集成运放构成，与普通运放电路不同的是，比较器中的集成运放大多处于开环或正反馈的状态。
只要在两个输入端加一个很小的信号，运放就会进入非线性区，属于集成运放的非线性应用范围。
在分析比较器时，虚断路原则仍成立，虚短及虚地等概念仅在判断临界情况时才适应。
下面分别介绍几个种类电压比较器作用。
一、零电平比较器(过零比较器)电压比较器是将一个模拟输入信号ui与一个固定的参考电压UR进行比较和鉴别的电路。
参考电压为零的比较器称为零电平比较器。
按输入方式的不同可分为反相输入和同相输入两种零电位比较器，如图1(a)、(b)所示图1 过零比较器(a)反相输入；(b)同相输入通常用阈值电压和传输特性来描述比较器的工作特性。
阈值电压(又称门槛电平)是使比较器输出电压发生跳变时的输入电压值，简称为阈值，用符号UTH表示。
估算阈值主要应抓住输入信号使输出电压发生跳变时的临界条件。
这个临界条件是集成运放两个输入端的电位相等(两个输入端的电流也视为零)，即U+=U–。
对于图1(a)电路，U–=Ui, U+=0, UTH=0。
传输特性是比较器的输出电压uo与输入电压ui在平面直角坐标上的关系。
画传输特性的一般步骤是：先求阈值，再根据电压比较器的具体电路，分析在输入电压由最低变到最高(正向过程)和输入电压由最高到最低(负向过程)两种情况下，输出电压的变化规律，然后画出传输特性。
二、任意电平比较器(俘零比较器)将零电平比较器中的接地端改接为一个参考电压UR(设为直流电压)，由于UR的大小和极性均可调整，电路成为任意电平比较器或称俘零比较器。
图2 任意电平比较器及传输特性(a)任意电平比较器；(b)传输特性图3 电平检测比较器信传输特性(a)电平检测比较器；(b)传输特性电平电压比较器结构简单，灵敏度高，但它的抗干扰能力差。
电压比较器的原理
电压比较器的原理电压比较器是一种常见的集成电路，在电子领域中起着非常重要的作用。
它能够比较两个输入电压的大小，并输出一个相应的信号表示哪个电压更大。
电压比较器不仅在电子产品中被广泛应用，而且在工业控制、通信系统、汽车电子和家用电器等领域也有着重要的应用。
在现代电子技术领域，和性能研究一直是学术界和工程领域的热点之一。
电压比较器的原理主要是通过比较两个输入信号的大小，然后输出一个与输入信号大小相关的电平。
通常情况下，电压比较器具有一个比较器和一个输出驱动器两个主要部分。
比较器是电路的核心部分，它通常是由几个晶体管和几个电阻器组成的放大器。
当输入的两个电压信号经过比较器放大后，在输出驱动器的作用下，比较结果将输出为“高电平”或“低电平”信号。
这种高低电平的输出信号可以被后续的电路或器件识别和处理，实现各种不同的功能。
电压比较器的原理在设计和使用中有很多值得注意的地方。
首先是输入电压范围，比较器应该具有足够的输入电压范围，能够适应各种不同的输入信号。
其次是输出电平的稳定性和精准度，输出电平应该受到输入信号的精确控制，以确保系统的准确性和稳定性。
另外，比较器的响应速度也是一个重要的指标，快速的响应速度可以很好地满足一些对速度要求较高的应用场景。
除了以上的基本功能，电压比较器还可以通过外部电阻、电容等器件进行调节和改进。
例如，通过调节电阻的数值可以改变比较器的增益，调节电容可以改变比较器的响应速度。
这种通过外部器件改变比较器性能的方式，可以很好地满足不同应用场景的需求。
值得指出的是，电压比较器的原理和性能不仅受到硬件设计的影响，还受到环境条件的影响。
比如温度、电压波动、信号干扰等环境因素，都会对比较器的性能产生一定的影响。
因此在实际设计和使用中，需要综合考虑各种因素，做到合理选择和配置，确保电压比较器的性能稳定可靠。
在现代电子技术领域，电压比较器的应用非常广泛。
在模拟信号处理中，比如电源管理、传感器接口、音频处理等领域，电压比较器可以起到重要的作用。
比较器工作原理
比较器工作原理比较器是一种常见的电子元件，它在数字电路中起着非常重要的作用。
比较器的主要功能是比较输入信号的大小，并产生相应的输出信号。
在本文中，我们将深入探讨比较器的工作原理，以帮助读者更好地理解这一关键元件。
首先，让我们来看一下比较器的基本结构。
一般来说，比较器由一个电压比较器和一个输出驱动器组成。
电压比较器负责比较输入信号的大小，而输出驱动器则根据比较结果产生相应的输出信号。
在实际电路中，比较器通常由晶体管、运算放大器等器件构成，不同的比较器结构会有所不同，但其基本原理是相似的。
比较器的工作原理可以简单地用一个基本的比较器电路来说明。
假设我们有一个简单的比较器电路，它由一个正输入端和一个负输入端组成，以及一个输出端。
当正输入端的电压高于负输入端时，输出端产生高电平信号；反之，当正输入端的电压低于负输入端时，输出端产生低电平信号。
这就是比较器的基本工作原理，根据输入信号的大小产生相应的输出信号。
在实际应用中，比较器通常用于电压检测、开关控制、模拟信号处理等领域。
以电压检测为例，当输入电压高于某一设定值时，比较器输出高电平信号，反之则输出低电平信号，从而实现电压的检测和控制。
在开关控制中，比较器可以根据输入信号的大小来控制开关的通断，实现自动控制功能。
在模拟信号处理中，比较器可以将模拟信号转换为数字信号，实现模拟与数字信号的转换。
总的来说，比较器是一种非常重要的电子元件，它在数字电路中有着广泛的应用。
通过比较器，我们可以实现电压检测、开关控制、模拟信号处理等功能，为电子系统的正常运行提供了重要支持。
希望通过本文的介绍，读者能够更好地理解比较器的工作原理，为实际应用提供参考和帮助。
电压比较器实验原理
电压比较器实验原理
电压比较器是一种经常用于电路中的基本器件，用于比较两个电压的大小，并根据比较结果产生相应的输出信号。
电压比较器是由运算放大器等器件构成的。
实验中，我们将利用运算放大器来搭建一个基本的电压比较器电路。
运算放大器是一种具有高增益和高输入阻抗的放大器，常用于信号放大和比较。
电压比较器的实验原理是利用运算放大器的差分输入特性。
运算放大器的输入端有一个称为非反相端（+）和一个称为反相
端（-）。
当非反相端的电压高于反相端的电压时，输出端会
输出一个高电平信号；当非反相端的电压低于反相端的电压时，输出端会输出一个低电平信号。
在实验中，我们可以通过将两个待比较的电压分别与运算放大器的非反相端和反相端相连接，通过调节输入电压的大小和运算放大器的输入电阻，实现对输入电压的比较。
实验中，我们可以使用一个电位器分别提供两个输入电压，通过调节电位器的位置来改变输入电压的大小。
然后，将两个电压与运算放大器的输入端相连接，并通过示波器或LED等器
件来观察输出信号的变化。
通过实验，我们可以验证电压比较器的基本原理，并了解其在电路中的应用。
同时，我们还可以根据实际需求来调整电压比较器的参数，以适应不同的应用场景。
比较器工作原理及应用
电压比较器(以下简称比较器)是一种常用的集成电路。
它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。
本文主要介绍其基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。
什么是电压比较器简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。
图1(a)是比较器，它有两个输入端：同相输入端(“+”端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。
另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。
VA和VB的变化如图1(b)所示。
在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。
在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电平(饱和输出)；VB>VA 时，Vout输出低电平。
根据输出电平的高低便可知道哪个电压大。
如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。
与图1(c)比较，其输出电平倒了一下。
输出电平变化与VA、VB的输入端有关。
图2(a)是双电源(正负电源)供电的比较器。
如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。
VB>VA时，Vout输出饱和负电压。
如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。
此VB称为参考电压、基准电压或阈值电压。
如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。
比较器的工作原理比较器是由运算放大器发展而来的，比较器电路可以看作是所以开运算放大器的一种应用电路。
由于比较器电路应用较为广泛，由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。
电压比较器的原理和应用
电压比较器的原理和应用概述电压比较器是一种常用的电子元件，用于比较两个不同电压的输入，并产生相应的输出信号。
本文将介绍电压比较器的原理及其应用。
原理电压比较器的工作原理基于比较输入电压与参考电压的大小关系，并根据比较结果产生相应的输出信号。
常见的电压比较器采用了运放（运算放大器）来实现。
电压比较器的基本电路结构电压比较器的基本电路结构包括运放、输入电阻、反馈电阻和输出负载电阻。
其中，运放起到放大电压的作用，输入电阻用于接收输入信号，反馈电阻用于提供反馈，输出负载电阻用于将输出信号传输到负载上。
电压比较器的工作方式1.当输入电压大于参考电压时，输出信号为高电平。
2.当输入电压小于参考电压时，输出信号为低电平。
3.当输入电压等于参考电压时，输出信号可能为高电平或低电平，通常取决于具体的电压比较器设计。
电压比较器的应用场景电压比较器在电子电路中有广泛的应用，以下列举了几个常见的应用场景：电压比较电压比较器可以用于比较两个不同电压的大小，从而实现电压比较的功能。
例如，在电压采样和自动控制系统中，可以通过电压比较器来实现电压的监测和判断。
模拟信号转换电压比较器可以将模拟信号转换为数字信号，从而实现模拟信号的处理和分析。
例如，将音频信号转换为数字信号，以便于计算机的处理和存储。
开关控制电压比较器可以用于开关的控制。
当输入电压满足一定条件时，电压比较器产生输出信号，使开关的状态发生改变，从而实现开关的控制。
温度测量电压比较器可以用于温度传感器的测量。
例如，通过比较传感器输出电压与参考电压的大小，可以确定温度的高低，并产生相应的输出信号。
电压比较器的优势与局限性电压比较器具有以下优势： - 快速响应速度，适用于高频率的应用。
- 高精度的电压比较，有助于提高系统的精确性。
- 可靠性高，稳定性好。
电压比较器的局限性包括： - 对供电电压的要求较高，需要稳定的直流电源。
- 对输入电压的要求较高，需要满足特定的输入范围。
电压比较器 原理
电压比较器原理
电压比较器是一种常见的电子元器件，广泛应用于电路中进行电压比较和判断的任务。
它能够将输入电压与其内部参考电压进行比较，并根据比较结果输出高电平或低电平信号。
电压比较器的工作原理主要基于比较器内部的一个比较器阈值。
当输入电压大于阈值时，比较器输出高电平信号；当输入电压小于阈值时，比较器输出低电平信号。
具体来说，电压比较器通常由一个放大器和一个参考电压源组成。
放大器用于放大输入电压，而参考电压源则提供比较器内部的参考电压。
放大器对输入电压进行放大后，将放大后的信号与参考电压进行比较。
如果放大后的输入电压高于参考电压，那么比较器输出高电平；如果放大后的输入电压低于参考电压，那么比较器输出低电平。
电压比较器的输出信号可以用于控制其他电路元件的开关状态，例如触发其他逻辑门电路、驱动电机、激活报警器等。
通过使用不同的电阻和电容组合，可以实现电压比较器的不同功能，如窗口比较器、滞回比较器等。
总的来说，电压比较器可用于在电路中进行电压比较和判断，根据不同的输入电压与参考电压之间的关系输出相应的电平信号。
这种元器件在工业控制、测量仪器、自动化系统等领域中具有广泛的应用。
电压比较器电路
电压比较器电路简介电压比较器是一种常见的电路元件，用于比较不同电压的大小。
它可以将输入电压和参考电压进行比较，并输出一个相应的逻辑电平。
在电子技术领域中，电压比较器广泛应用于模拟电路中，特别是在数据转换和传感器接口电路中。
它们的功能包括电压比较、电平转换、触发器以及逻辑门电路的构建等。
本文将介绍电压比较器的基本工作原理、常见的应用场景以及实际电路的设计和实现方法。
基本工作原理电压比较器的基本工作原理是比较输入电压和参考电压的大小，然后产生一个相应的输出信号。
根据输入电压和参考电压的相对大小，输出信号可以是高电平或低电平。
常见的电压比较器电路由一个差分放大器和一个电压比较器组成。
差分放大器用于放大输入电压，使其具有足够的增益，并将其传递给电压比较器进行比较。
通常，电压比较器的输出是一个数字信号，在高电压和低电压之间切换。
当输入电压大于参考电压时，输出信号为高电平；当输入电压小于参考电压时，输出信号为低电平。
应用场景模拟电压比较电压比较器广泛应用于模拟电路中，用于比较电压的大小。
例如，在温度传感器的输出信号中，通过将传感器的输出电压与一个预设的参考电压进行比较，可以判断当前温度是否超过了设定阈值。
另一个常见的应用是电池电压检测。
通过将电池的电压与一个参考电压进行比较，可以判断电池是否已经耗尽或电量是否低于阈值。
电平转换电压比较器还可以用于电平转换。
例如，将一个高电平信号转换为低电平信号，或者将一个低电平信号转换为高电平信号。
在数字电路中，经常需要将不同电平的信号进行转换，以便进行逻辑运算。
电压比较器可以方便地实现电平转换功能。
触发器电压比较器还可以用作触发器的关键组件。
在数字电路中，触发器用于存储和传输二进制信息。
通过将输入信号与触发器的参考电压进行比较，可以在满足触发条件时触发输出信号的变化。
这为数字逻辑电路中的时序控制提供了一种有效的方法。
逻辑门电路电压比较器在逻辑门电路中也起到重要的作用。
逻辑门电路由多个逻辑元件组成，用于进行逻辑运算和控制。
电压比较器原理分析
电压比较器原理分析第一章绪论电压比较器是对输入信号进行鉴幅与比较的电路，是组成非正弦波发生电路的基本单元电路，在测量和控制中有着相当广泛的应用。
本文主要讲述各种电压比较器及其对应的应用电路，讲述各种电压比较器的特点及其电压传输特性，同时阐述电压比较器的组成特点和分析方法。
电压比较器是集成运放非线性应用电路，他常用于各种电子设备中，那么什么是电压比较器呢？下面我给大家介绍一下，它将一个模拟量电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。
比较器可以组成非正弦波形变换电路及应用于模拟与数字信号转换等领域。
图1图1所示为一最简单的电压比较器，UR为参考电压，加在运放的同相的输入端，输入电压UI加在反相的输入端。
第二章电压比较器原理图电压比较器可将模拟信号转换成二值信号，即只有高电平和低电平两种状态的离散信号。
因此，可用电压比较器作为模拟电路和数字电路的接口电路。
集成电压比较器虽然比集成运放的开环增益低，失调电压大，共模抑制比小，但其响应速度快，传输延迟时间短，而且一般不需要加限幅电路就可以直接驱动TTL、CMOS和ECL等集成数字电路；有些芯片带负载能力强，还可以直接驱动继电器和指示灯。
按一个器件上所含有电压比较器的个数，可分为单、双和四电压比较器；按功能，可分为通用性高速型低功耗型低电压型和高精度型电压比较器；按输出方式，可分为普通集电极（或漏极）开路输出或互补输出三种情况。
集电极（或漏极）开路输出电压必须在输出端接一个电阻至电源，若一个为高电平，则另一个必为低电平。
此外，还有的集成电压比较器带有选通断，用来控制电路是处于工作状态，还是处于禁止状态。
所谓工作状态，是指点乱编电压传输特性工作；所谓禁止状态，是指电路不按电压传输特性工作，从输出端看进去相当于开路，即处于高阻状态。
下面是对具体电压比较器的功能电路分析：(A)电路图 1传输特性当UI＜UR时，运放输出高电平，稳压管DZ反向稳压工作。
