proteus常用元件汇总
Proteus中常用元器件名称
Proteus中常用元器件名称一，电阻Resistors和单片机Microprocessor Ics AT89C51排阻R*8 上拉电阻RESPACK8 可变电阻POT二, 开关和继电器Switchs&RelaysBUTTON 按钮开关Switch 开关TSC-112D3H 继电器DIPSW_8 拨动开关SW-SPST 单刀单掷开关SW-SPDT 单刀双掷开关W107DIP-4 固态继电器SW-ROT-6 单刀6掷开关三,简单模拟器库Simulator primitivesALTERNATOR 交流电源BATTERY 直流电源VSOURCE 直流电源四,光电器件OptoelectronicsLAMP 灯泡LED-BIBY高亮度黄灯LED LED-GREEN绿色发光二极管LED-BIRG高亮度绿灯LED LED-RED红色发光二极管LED-BIRG高亮度蓝灯LED LED-YELLOW黄色发光二极管LED-BARGRAPH-RED光柱TSEG-COM-ANODE 共阳极红色数码管TSEG-COM-AN-GRN 共阳极绿色数码管TSEG-COM-AN-BLUE 共阳极蓝色数码管TSEG-COMCAT-BLUE 共阴极蓝色数码管TSEG-COM-CAT-GRN 共阴极绿色数码管TSEG-COM-CAT-HODE 共阴极红色数码管TSEG-MPX2-CA 红色共阳极2数码管组TSEG-MPX2-CC 红色共阴极2数码管组LM016L液晶显示器五,电动机库ElectromechanicalMOTOR-DC直流电动机MOTOR SERVO伺服电机MOTOR-PWMSERVOMOTOR交直流电动机MOTOR-STEPER单级性步进电机六,混合类库CRYSTAL晶体振荡器BATTERY电池组COMPIM9针串行口插座AERIAL天线CELL干电池FUSE保险丝七,二极管和整流桥DIODEDIODE二极管BRIDEG整流桥DIODE-ZEN稳压二极管DIODE SCHOTTKY稳压二极管八,电容器CaELECTRO电解电容CAPVAR可调电容九,三极管TransistorsBipolar双极性三极管Generic通用三极管MOSFET场效应管IGBT 电力三极管十,扬声器SpeakersSoundersBUZZER蜂鸣器SOUNDER发声器SPEAKER扬声器。
proteus元件对照表经典详细
proteus元件对照表经典详细在电子电路设计与仿真领域，Proteus 软件是一款非常实用的工具。
对于初学者或者经验丰富的工程师来说，了解 Proteus 中的元件及其对应的功能和特性是至关重要的。
本文将为您提供一份详尽且经典的Proteus 元件对照表，帮助您更好地理解和运用这款软件。
一、电阻类元件1、固定电阻（Resistor）常见的封装形式有 0805、0603 等。
电阻值可以通过设置进行调整，单位为欧姆（Ω）。
2、可变电阻（Variable Resistor）也称为电位器（Potentiometer）。
可以通过滑动端改变电阻值，常用于调节电路中的电压或电流。
3、排阻（Resistor Array）多个电阻集成在一个封装内，常见的有 4 引脚和 8 引脚的排阻。
二、电容类元件1、电解电容（Electrolytic Capacitor）有极性，正负极不能接反。
容量通常较大，常用于电源滤波等电路。
2、陶瓷电容（Ceramic Capacitor）无极性。
容量相对较小，稳定性较好。
3、钽电容（Tantalum Capacitor）性能优于电解电容，但价格相对较高。
三、电感类元件1、空心电感（Air Core Inductor）电感量相对较小。
2、铁芯电感（Iron Core Inductor）具有较高的电感量。
3、贴片电感（Chip Inductor）适用于表面贴装技术。
四、二极管类元件1、普通二极管（Diode）具有单向导电性。
2、发光二极管（Light Emitting Diode，LED）通电时会发光，颜色多样。
3、稳压二极管（Zener Diode）能在一定电压范围内保持稳定的电压。
五、三极管类元件1、 NPN 型三极管（NPN Transistor）由三块半导体组成，具有电流放大作用。
2、 PNP 型三极管（PNP Transistor）与 NPN 型三极管工作原理相似，但极性相反。
proteus元件库 史上最全

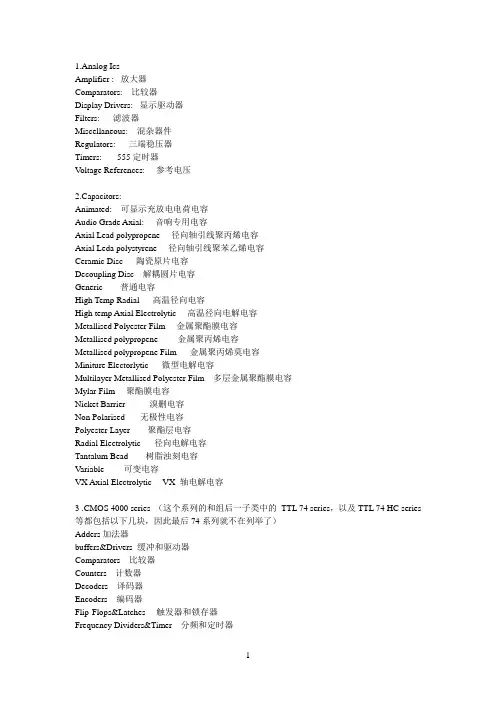

1.Analog IcsAmplifier : 放大器Comparators: 比较器Display Drivers: 显示驱动器Filters: 滤波器Miscellaneous: 混杂器件Regulators: 三端稳压器Timers: 555定时器V oltage References: 参考电压2.Capacitors:Animated: 可显示充放电电荷电容Audio Grade Axial: 音响专用电容Axial Lead polypropene 径向轴引线聚丙烯电容Axial Leda polystyrene 径向轴引线聚苯乙烯电容Ceramic Disc 陶瓷原片电容Decoupling Disc 解耦圆片电容Generic 普通电容High Temp Radial 高温径向电容High temp Axial Electrolytic 高温径向电解电容Metallised Polyester Film 金属聚酯膜电容Metallised polypropene 金属聚丙烯电容Metallised polypropene Film 金属聚丙烯莫电容Miniture Electorlytic 微型电解电容Multilayer Metallised Polyester Film 多层金属聚酯膜电容Mylar Film 聚酯膜电容Nicket Barrier 溴删电容Non Polarised 无极性电容Polyester Layer 聚酯层电容Radial Electrolytic 径向电解电容Tantalum Bead 树脂浊刻电容Variable 可变电容VX Axial Electrolytic VX 轴电解电容3 .CMOS 4000 series （这个系列的和组后一子类中的TTL 74 series，以及TTL 74 HC series 等都包括以下几块，因此最后74系列就不在列举了）Adders 加法器buffers&Drivers 缓冲和驱动器Comparators 比较器Counters 计数器Decoders 译码器Encoders 编码器Flip-Flops&Latches 触发器和锁存器Frequency Dividers&Timer 分频和定时器Gates & Inverters 门电路和反相器Memory 存储器Misc.Logic 混杂逻辑电路Mutiplexers 数据选择器Multivibrators 多谐振荡器Phase_Locked Loops(PLL) 锁相环Registors 寄存器Signal Switcher 信号开关4.Connectors 接头Audio 音频接头D-Type D型接头DIL 双排插座Header Blocks 插头Miscellaneous 各种接头PCB Transfer PCB传输接头SIL 单排插座Ribbon Cable 蛇皮电缆Terminal Blocks 接线端子台5.Data Converters 数据转化器A/D Converters 模数转换器D/A Converters 数模转换器Sample &Hold 采样保持器Temperature Sensors 温度传感器6.Debugging TOOls 调试工具Breakpoint TriggersLogic ProbesLogic Stimuli7.Diodes 二极管Bridge Rectifiers 整流管Generic 普通二极管Rectifiers 整流二极管Schottky 肖特基二极管Switching 开关二极管Tunnel 隧道二极管Varicap 变容二极管Zenner 稳压二极管8.Inductors 电感GenericSMT InductorsTransformersplace Primitives 拉普拉斯模型1st Order2nd OrderControllersNon_LinearOperatorsPoles/ZerosSymbols10.Memory ICs 存储器芯片（包括常用的I2C,SPI芯片）Dynamic RAM 动态数据存储器EEPROM 电可擦除的EPROM 可擦除的I2C Memories I2c总线存储器Memory Cards 存储卡SPI Memories spi总线存储器Static RAM 静态数据存储器Proteus中常用的元器件被分成了25大类，为了方便快速地查找到相应器件，在Pick Devices（拾取元器件）对话框中，你应该首先选中相应的大类，然后使用关键词进行搜寻。
proteus8常用元器件名称
Proteus是一款广泛用于电子电路设计和仿真的软件，它提供了丰富的元器件库，使得用户可以方便地进行电路设计和仿真。
在Proteus 中，有许多常用的元器件，它们是电子电路设计中不可或缺的组成部分。
下面我们将介绍一些Proteus8常用的元器件名称。
1. 电阻（Resistor）电阻是电子电路中常见的元器件之一，它的作用是限制电流的流动，阻碍电路中的电子流动。
在Proteus中，可以找到各种不同阻值的电阻，方便用户根据实际需求进行选择。
2. 电容（Capacitor）电容是一种在电路中储存电荷的元件，它可以存储并释放电荷，用于稳压、滤波、解耦等功能。
在Proteus中，有多种类型的电容可供选择，如贴片电容、铝电解电容等。
3. 电感（Inductor）电感是一种储存磁能量的元件，它在电路中具有滤波、抑制高频干扰等功能。
Proteus中提供了多种类型的电感供用户选择，如线圈电感、铁氧体电感等。
4. 二极管（Diode）二极管是一种具有单向导电性质的元件，它在电子电路中常用于整流、稳压等功能。
Proteus中包含了各种类型的二极管，如普通二极管、肖特基二极管、肖特基势垒二极管等。
5. 晶体管（Transistor）晶体管是一种用于放大、开关、调节电流的元件，它在现代电子电路中起着重要作用。
Proteus中提供了各种类型的晶体管，如双极型晶体管、场效应晶体管等。
6. 操作放大器（Operational Amplifier）操作放大器是一种用于放大信号的集成电路，它在电子电路设计中广泛应用。
在Proteus中，有多种型号的操作放大器可供选择，如通用型操作放大器、高速运算放大器等。
7. 逻辑门（Logic Gate）逻辑门是一种用于逻辑运算的元件，它在数字电路中起着至关重要的作用。
Proteus中包含了多种类型的逻辑门，如与门、或门、非门等，方便用户进行数字电路的设计与仿真。
8. 时钟电路（Clock Circuit）时钟电路是一种用于产生稳定的时钟信号的电路，它在数字系统中广泛应用。
proteus元件对照表经典详细
proteus元件对照表经典详细在电子电路设计与仿真领域，Proteus 软件无疑是一款强大且实用的工具。
而对于初学者或者经验丰富的工程师来说，了解 Proteus 中的元件及其对应功能是至关重要的。
这不仅有助于提高设计效率，还能确保电路的准确性和可靠性。
接下来，为大家详细介绍一份 Proteus 元件对照表。
一、电阻类元件1、固定电阻（Resistor）在 Proteus 中，固定电阻通常用“RES”表示。
其阻值可以通过属性设置进行调整，单位有欧姆（Ω）、千欧（kΩ）和兆欧（MΩ）等。
2、可变电阻（Variable Resistor）可变电阻在 Proteus 里一般被标记为“POT”。
通过改变其滑动端的位置，可以实现电阻值的连续变化，常用于调节电路中的电压或电流。
3、排阻（Resistor Array）排阻在软件中常用“RPACK”表示。
它将多个电阻集成在一个封装内，方便在电路板上布局，常见的有 8 引脚和 10 引脚的排阻。
二、电容类元件1、电解电容（Electrolytic Capacitor）电解电容在 Proteus 中通常用“CAPELEC”表示。
它具有较大的电容量，但极性不能接反，否则会损坏元件。
2、陶瓷电容（Ceramic Capacitor）陶瓷电容在软件里一般是“CAP”，电容量相对较小，稳定性较好，常用于高频电路中。
3、钽电容（Tantalum Capacitor）钽电容在 Proteus 中的标识为“CAPTAN”，具有体积小、容量大、性能稳定等优点。
三、电感类元件1、空心电感（Air Core Inductor）空心电感在 Proteus 中通常表示为“INDUCTOR”，其电感量可以通过属性设置来调整。
2、铁芯电感（Iron Core Inductor）铁芯电感在软件里一般用“INDUCTORIRON”表示，由于铁芯的存在，其电感量相对较大。
四、二极管类元件1、普通二极管（Diode）普通二极管在 Proteus 中用“DIODE”表示，具有单向导电性，常用于整流电路。
proteus常用元器件
proteus常用元器件(英文) AND 与门ANTENNA 天线BATTERY 直流电源BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CRYSTAL 晶体整荡器DIODE 二极管FUSE 熔断器INDUCTOR 电感LAMP 灯泡LED 发光二极管METER 仪表MICROPHONE 麦克风MOTOR 电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管OPAMP 运放OR 或门PNP 三极管POT 滑线变阻器RESPACK 排阻SCR 晶闸管SOCKET 插座SPEAKER 扬声器SW- 开关类TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机BATTERY 电池/电池组BUS 总线CLOCK 时钟信号源CRYSTAL 晶振GROUND 地LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN 三个控制端口（共14线），工作电压为5V。
没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）LOGICPROBE 逻辑探针LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器VOLTMETER 伏特计Electromechanical 电机Inductors 变压器proteus元件总目录中英文对照表及说明category目录capacitor：电容类（包含各种电容）cmos 4000 series：cmos4000系列connectors：排座，排插类data converters：数据转化器类debugging tools：调试工具类diode：二极管类ecl 10000 series：常用集成电路electromechanical：电机类inductors：电感类laplace primitives：拉普拉斯变换mechanins：三角/星形连接电机memory ics：记忆芯片类microprocessor：微处理器/单片机芯片miscellaneous：常用混合类（含天线、电池、串行接口、晶振、保险丝、红外隔离装置）modelling primitives：各种仿真器件，没有pcb。
(完整版)Proteus中常用的元器件中英文名称对照
Proteus 用起来十分方便，其对中国学生最大的障碍就是很多朋友不知道自己想要寻找的器件用英文怎么说，从而无法在Proteus 中快速找到自己需要的器件下面，我们就简单先来了解一下Proteus 中器件的种类。
Proteus 中常用的元器件被分成了25 大类，为了方便快速地查找到相应器件，在Pick Devices （拾取元器件）对话框中，你应该首先选中相应的大类，然后使用关键词进行搜寻。
Proteus 的这25 大类元器件分别为：Analog ICs 模拟ICCMOS 4000 series CMOS 4000系列数据转换器Data ConvertersDiodes二极管机电设备（只有电机模型）Electromechanical电感InductorsLaplace Primitives Laplace 变换器存储器ICMemory ICsMicroprocessor ICs 微处理器ICMiscellaneous 杂类（只有电灯和光敏电阻组成的设备）模型基元Modelling Primitives运算放大器Operational Amplifiers光电子器件Optoelectronics电阻ResistorsSimulator Primitives 仿真基元Switches & Relays开关和继电器Transistors 三极管TTL 74、74ALS 74AS 74F、74HG 74HCT 74LS 74S series 74 系列集成电路除此之外，你还应熟悉常用器件的英文名称，ANY电子为您列举如下：AND与门ANTENNA天线BATTERY直流电源（电池）BELL铃,钟BRIDEG1整流桥（二极管）BRIDEG2整流桥（集成块）BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITORCAPACITOR POLCAPVARCIRCUIT BREAKERCOAX同轴电缆CON插口CRYSTAL晶振DB并行插口DIODE二极管DIODE SCHOTTKYDIODE VARACTORDPY_3-SEGDPY 7-SEG电容有极性电容可调电容熔断丝稳压二极管变容二极管3 段LED7 段LEDDPY_7-SEG_DP ELECTRO 电解电容FUSE熔断器INDUCTOR INDUCTOR IRON INDUCTOR3JFETN 沟道场效应管JFETPP 沟道场效应管LAMP灯泡LAMP NEDNLED发光二极管METER仪表MICROPHONE MOSFET管MOTOR ACMOTOR SERVONAND与非门7段LED带小数点）电感带铁芯电感可调电感N起辉器麦克风MOS交流电机伺服电机NOR或非门NOT非门NPNNPN三极管NPN-PHOTO OPAMPOR感光三极管运放或门PHOTO光二极管PNPPNP三极管NPN DARPNPDAR NPN三极管PNP 三极管齐纳二极管当然了，熟记上面的内容并不能保证你能熟练找到需要的器件， 和很多事情一样， 在 Proteus 中查找需要的器件也需要经验积累。
(完整版)Proteus中常用元器件名称
Proteus中常用元器件名称一，电阻Resistors和单片机Microprocessor Ics AT89C51排阻R*8 上拉电阻RESPACK8 可变电阻POT二, 开关和继电器Switchs&RelaysBUTTON 按钮开关Switch 开关TSC-112D3H 继电器DIPSW_8 拨动开关SW-SPST 单刀单掷开关SW-SPDT 单刀双掷开关W107DIP-4 固态继电器SW-ROT-6 单刀6掷开关三,简单模拟器库Simulator primitivesALTERNATOR 交流电源BATTERY 直流电源VSOURCE 直流电源四,光电器件OptoelectronicsLAMP 灯泡LED-BIBY高亮度黄灯LED LED-GREEN绿色发光二极管LED-BIRG高亮度绿灯LED LED-RED红色发光二极管LED-BIRG高亮度蓝灯LED LED-YELLOW黄色发光二极管LED-BARGRAPH-RED光柱TSEG-COM-ANODE 共阳极红色数码管TSEG-COM-AN-GRN 共阳极绿色数码管TSEG-COM-AN-BLUE 共阳极蓝色数码管TSEG-COMCAT-BLUE 共阴极蓝色数码管TSEG-COM-CAT-GRN 共阴极绿色数码管TSEG-COM-CAT-HODE 共阴极红色数码管TSEG-MPX2-CA 红色共阳极2数码管组TSEG-MPX2-CC 红色共阴极2数码管组LM016L液晶显示器五,电动机库ElectromechanicalMOTOR-DC直流电动机MOTOR SERVO伺服电机MOTOR-PWMSERVOMOTOR交直流电动机MOTOR-STEPER单级性步进电机六,混合类库CRYSTAL晶体振荡器BATTERY电池组COMPIM9针串行口插座AERIAL天线CELL干电池FUSE保险丝七,二极管和整流桥DIODEDIODE二极管BRIDEG整流桥DIODE-ZEN稳压二极管DIODE SCHOTTKY稳压二极管八,电容器CaELECTRO电解电容CAPVAR可调电容九,三极管TransistorsBipolar双极性三极管Generic通用三极管MOSFET场效应管IGBT 电力三极管十,扬声器SpeakersSoundersBUZZER蜂鸣器SOUNDER发声器SPEAKER扬声器。
（完整版）Proteus中常用元器件名称
（完整版）Proteus中常用元器件名称Proteus中常用元器件名称一，电阻Resistors和单片机Microprocessor Ics AT89C51排阻R*8 上拉电阻RESPACK8 可变电阻POT二, 开关和继电器Switchs&RelaysBUTTON 按钮开关Switch 开关TSC-112D3H 继电器DIPSW_8 拨动开关SW-SPST 单刀单掷开关SW-SPDT 单刀双掷开关W107DIP-4 固态继电器SW-ROT-6 单刀6掷开关三,简单模拟器库Simulator primitivesALTERNATOR 交流电源BATTERY 直流电源VSOURCE 直流电源四,光电器件OptoelectronicsLAMP 灯泡LED-BIBY高亮度黄灯LED LED-GREEN绿色发光二极管LED-BIRG高亮度绿灯LED LED-RED红色发光二极管LED-BIRG高亮度蓝灯LED LED-YELLOW黄色发光二极管LED-BARGRAPH-RED光柱TSEG-COM-ANODE 共阳极红色数码管TSEG-COM-AN-GRN 共阳极绿色数码管TSEG-COM-AN-BLUE 共阳极蓝色数码管TSEG-COMCAT-BLUE 共阴极蓝色数码管TSEG-COM-CAT-GRN 共阴极绿色数码管TSEG-COM-CAT-HODE 共阴极红色数码管TSEG-MPX2-CA 红色共阳极2数码管组TSEG-MPX2-CC 红色共阴极2数码管组LM016L液晶显示器五,电动机库ElectromechanicalMOTOR-DC直流电动机MOTOR SERVO伺服电机MOTOR-PWMSERVOMOTOR交直流电动机MOTOR-STEPER单级性步进电机六,混合类库CRYSTAL晶体振荡器BATTERY电池组COMPIM9针串行口插座AERIAL天线CELL干电池FUSE保险丝七,二极管和整流桥DIODEDIODE二极管BRIDEG整流桥DIODE-ZEN稳压二极管DIODE SCHOTTKY稳压二极管八,电容器CaELECTRO电解电容CAPVAR可调电容九,三极管TransistorsBipolar双极性三极管Generic通用三极管MOSFET场效应管IGBT 电力三极管十,扬声器SpeakersSoundersBUZZER蜂鸣器SOUNDER发声器SPEAKER扬声器。
Proteus元件库详解汇总
Proteus元件库详解汇总Proteus是一款功能强大的电子设计自动化（EDA）软件，被广泛应用于电子工程师的电路模拟和PCB设计中。
它的强大之处在于其丰富的元件库，包含了各种各样的电子元件和设备模型，可以满足各种不同的电路设计需求。
下面将对Proteus的元件库进行详解汇总。
1. 通用元件：Proteus的元件库中包含了各种常见的通用元件，如电阻、电容、电感、二极管、晶体管等。
这些元件可以满足大部分基本电路设计的需求。
2. 逻辑门元件：Proteus提供了各种逻辑门元件，如与门、或门、非门、与非门、或非门、异或门等。
这些元件可以用于数字电路的设计和模拟。
3. 模拟IC元件：Proteus的元件库中还包含了各种常见的模拟集成电路（IC）元件，如运算放大器、比较器、时钟发生器、滤波器等。
这些元件可以用于模拟电路的设计和仿真。
4. 传感器元件：Proteus的元件库中还包含了各种传感器元件，如温度传感器、湿度传感器、光敏传感器等。
这些元件可以用于各种传感器应用的设计和模拟。
5. 通信元件：Proteus的元件库中还包含了各种通信元件，如串口、并口、以太网接口等。
这些元件可以用于通信电路的设计和仿真。
6. 显示元件：Proteus的元件库中还包含了各种显示元件，如LED、LCD、数码管等。
这些元件可以用于各种显示应用的设计和模拟。
7. 电机驱动元件：Proteus的元件库中还包含了各种电机驱动元件，如直流电机驱动器、步进电机驱动器等。
这些元件可以用于电机控制电路的设计和模拟。
8. 电源元件：Proteus的元件库中还包含了各种电源元件，如稳压器、开关电源、电池等。
这些元件可以用于各种电源应用的设计和仿真。
9. 传输线元件：Proteus的元件库中还包含了各种传输线元件，如传输线、电缆、天线等。
这些元件可以用于传输线路设计和仿真。
10. 传感器模型：Proteus的元件库中还包含了各种传感器模型，如加速度计、陀螺仪、压力传感器等。
proteus元件库(最新整理)
一．熟悉常用器件的英文名称：1.AND 与门2.ANTENNA 天线3.BATTERY 直流电源（电池）4.BELL 铃,钟5.BRIDEG1 整流桥(二极管)6.BRIDEG2 整流桥(集成块)7.BUFFER 缓冲器8.BUZZER 蜂鸣器9.CAP 电容10.CAPACITOR 电容11.CAPACITOR POL 有极性电容12.CAPVAR 可调电容13.CIRCUIT BREAKER 熔断丝14.COAX 同轴电缆15.CON 插口16.CRYSTAL 晶振17.DB 并行插口18.DIODE 二极管19.DIODE SCHOTTKY 稳压二极管20.DIODE VARACTOR 变容二极管21.DPY_3-SEG 3段LED22.DPY_7-SEG 7段LED23.DPY_7-SEG_DP 7段LED(带小数点)24.ELECTRO 电解电容25.FUSE 熔断器26.INDUCTOR 电感27.INDUCTOR IRON 带铁芯电感28.INDUCTOR3 可调电感29.JFET N N沟道场效应管30.JFET P P沟道场效应管MP 灯泡MP NEDN 起辉器33.LED 发光二极管34.METER 仪表35.MICROPHONE 麦克风36.MOSFET MOS管37.MOTOR AC 交流电机38.MOTOR SERVO 伺服电机39.NAND 与非门40.NOR 或非门41.NOT 非门42.NPN NPN三极管43.NPN-PHOTO 感光三极管44.OPAMP 运放45.OR 或门46.PHOTO 感光二极管47.PNP PNP三极管48.NPN DAR NPN三极管49.PNP DAR PNP三极管50.POT 滑线变阻器51.PELAY-DPDT 双刀双掷继电器52.RES1.2 电阻53.RES3.4 可变电阻54.POT-LIN滑动变阻器55.BRIDGE 桥式电阻56.RESPACK 电阻排57.SCR 晶闸管58.PLUG 插头59.PLUG AC FEMALE 三相交流插头60.SOCKET 插座61.SOURCE CURRENT 电流源62.SOURCE VOLTAGE 电压源63.SPEAKER 扬声器64.SW 开关65.SW-DPDY 双刀双掷开关66.SW-SPST 单刀单掷开关67.SW-PB 按钮68.THERMISTOR 电热调节器69.TRANS1 变压器70.TRANS2 可调变压器71.TRIAC 三端双向可控硅72.TRIODE 三极真空管73.VARISTOR 变阻器74.ZENER 齐纳二极管二．Proteus的这25大类元器件分别为：1.Analog ICs 模拟IC2.CMOS 4000 series CMOS 4000系列3.Data Converters 数据转换器4.Diodes 二极管5.Electromechanical 机电设备（只有电机模型）6.Inductors 电感place Primitives Laplace变换器8.Memory ICs 存储器IC9.Microprocessor ICs 微处理器IC10.Miscellaneous 杂类（只有电灯和光敏电阻组成的设备）11.Modelling Primitives 模型基元12.Operational Amplifiers 运算放大器13.Optoelectronics 光电子器件14.Resistors 电阻15.Simulator Primitives 仿真基元16.Switches & Relays 开关和继电器17.Transistors 三极管18.TTL 74、19.74ALS、20.74AS、21.74F、22.74HC、23.74HCT、24.74LS、25.74S series 74 系列集成电路三．原理图常用库文件：1.Miscellaneous Devices.ddb2.Dallas Microprocessor.ddb3.Intel Databooks.ddb4.Protel DOS Schematic Libraries.ddb四.PCB元件常用库：1.Advpcb.ddb2.General IC.ddb3.Miscellaneous.ddb五.部分分立元件库元件名称及中英对照1.THERMISTOR 电热调节器2.TRANS1 变压器3.TRANS2 可调变压器4.TRIAC 三端双向可控硅5.TRIODE 三极真空管6.V ARISTOR 变阻器7.ZENER ? 齐纳二极管8.DPY_7-SEG_DP 数码管9.SW-PB 开关六.其他元件库1.Protel Dos Schematic 4000 Cmos .Lib 40. 系列CMOS管集成块元件库2.4013 D触发器3.4027 JK触发器4. Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库5. AD系列DAC系列HD系列MC系列6. Protel Dos Schematic Comparator.Lib 比较放大器元件库7.Protel Dos Shcematic Intel.Lib INTEL 公司生产的80系列CPU集成块元件库8.Protel Dos Schematic Linear.lib 线性元件库9.Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库10.Protel Dos Schematic SYnertek.Lib SY 系列集成块元件库11.Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库12.Protes Dos Schematic NEC.lib NEC 公司生产的集成块元件库13.Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库14.Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列15.Protel Dos Schematic V oltage Regulator.lib 电压调整集成块元件库16.Protes Dos Schematic Zilog.Lib齐格格公司生产的Z80系列CPU集成块元件库七.元件属性对话框中英文对照1.Lib ref 元件名称2.Footprint 封装3.Designator 元件称号4.Part 器件类别或标示值5.Schematic Tools 主工具栏6.Writing Tools 连线工具栏7.Drawing Tools 绘图工具栏8.Power Objects 电源工具栏9.Digital Objects 数字器件工具栏10.Simulation Sources 模拟信号源工具栏11.PLD Toolbars 映象工具栏八．proteus常用元件中英文对照表1.7407 驱动门2.1N914 二极管3.74Ls00 与非门4.74LS04 非门5.74LS08 与门6.74LS390 TTL 双十进制计数器7.7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码8.7SEG 3-8译码器电路BCD-7SEG转换电路9.ALTERNATOR 交流发电机10.AMMETER-MILLI mA安培计11.AND 与门12.BATTERY 电池/电池组13.BUS 总线14.CAP 电容15.CAPACITOR 电容器16.CLOCK 时钟信号源17.CRYSTAL 晶振18.D-FLIPFLOP D 触发器19.FUSE 保险丝20.GROUND 地MP 灯22.LED-RED 红色发光二极管23.LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
Proteus入门元件介绍
Proteus入门元件介绍Proteus是一款功能强大的电子电路仿真软件，可以用于设计、模拟和验证电路原型。
在Proteus中，元件是构建电路的基本单元，它们代表了真实世界中的电子元器件。
下面是Proteus中的一些常见元件的入门介绍：1. 电阻器（Resistor）：电阻器是电子电路中最基本的元件之一、它用来限制电流流过电路的部分，并通过提供电阻来控制电压。
电阻器通常由一个散热元件和一个电阻体组成。
2. 电容器（Capacitor）：电容器用于存储电荷并在电路中提供电容。
它由两个导体（通常是金属板）之间的绝缘材料（电介质）组成。
电容器可以在电路中起到存储和释放电荷的作用，对电流和电压起到滤波和补偿的作用。
3. 电感器（Inductor）：电感器是用来储存电能的元件，它主要由线圈组成。
当电流通过线圈时，会产生磁场，进而储存电能。
在电感器断开电路时，储存在磁场中的电能会释放出来。
4. 二极管（Diode）：二极管是一种电子器件，具有正向导通电流和反向截止电流的特性。
二极管是半导体元件，由一个P型（正向）和一个N型（反向）半导体材料组成。
它被广泛用于电路中的整流、电压调节和保护功能。
5.可控硅（SCR）：可控硅是一种具有双向导通能力的半导体器件。
它具有优异的电流放大和控制特性，被广泛应用于电路中的电压调节和开关控制。
6. 三极管（Transistor）：三极管是一种半导体器件，由三个区域（发射极、基极和集电极）组成。
它用于放大和开关电路。
三极管可分为NPN型和PNP型，分别由不同的材料构成。
7.晶体管（MOSFET）：MOSFET是一种金属-氧化物-半导体场效应晶体管。
它具有高输入阻抗和低输出电阻，可作为放大电路、开关电路和移位寄存器等多种应用。
8. 集成运算放大器（Op-Amp）：集成运算放大器是一种高增益、差分输入的直流耦合放大器。
它在电路中起到放大、滤波、求和和比较等多种功能。
除了上述介绍的元件外，Proteus还提供了很多其他类型的元件，如开关、传感器、LED、LCD等。
Proteus仿真库元件名大全
ANTE NNA 天线BAT TERY直流电源BELL铃,钟B VC 同轴电缆接插件BRID EG 1整流桥(二极管)B RIDEG 2 整流桥(集成块)BUF FER 缓冲器BU ZZER蜂鸣器C AP 电容CAPA CITOR电容C APACI TOR P OL 有极性电容C APVAR可调电容CIRC UIT B REAKE R 熔断丝COAX同轴电缆CON插口CR YSTAL晶体整荡器DB并行插口DIODE二极管DIODE SCHO TTKY稳压二极管DIOD E VAR ACTOR变容二极管DPY_3-SE G 3段L EDDP Y_7-S EG 7段LEDD PY_7-SEG_D P 7段L ED(带小数点) E LECTR O 电解电容FUS E 熔断器INDU CTOR电感IN DUCTO R IRO N 带铁芯电感IN DUCTO R3 可调电感JF ET NN沟道场效应管JF ET PP沟道场效应管LA MP 灯泡LAMP NEDN起辉器LED 发光二极管ETER仪表MI CROPH ONE 麦克风MO SFETMOS管MOTOR AC 交流电机M OTORSERVO伺服电机NAND与非门NOR 或非门NPN N PN三极管NPN-PHOTO感光三极管OPA MP 运放OR 或门PHO TO 感光二极管P NP 三极管NPN DARNPN三极管PNP DARPNP三极管POT滑线变阻器PEL AY-DP DT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RE SISTO R BRI DGE ?桥式电阻RESP ACK ?电阻S CR 晶闸管PLU G ? 插头PLU G ACFEMAL E 三相交流插头S OCKET ? 插座SOUR CE CU RRENT电流源SOURC E VOL TAGE电压源S PEAKE R 扬声器SW ?开关S W-DPD Y ? 双刀双掷开关SW-S PST ?单刀单掷开关SW-PB 按钮 BU TTONTHERM ISTOR电热调节器TRA NS1 变压器TR ANS2可调变压器TRIA C ? 三端双向可控硅TRI ODE ?三极真空管VAR ISTOR变阻器ZENER ? 齐纳二极管D PY_7-SEG_D P 数码管SW-P B 开关Prot eus 仿真库元件名大全2008-05-22 09:49Pr oteus仿真库P roteu s 仿真库元件名称中文名说明7407 驱动门1N914 二极管74Ls00与非门74LS04非门74LS08 与门74LS390 TTL双十进制计数器7SE G 数码管 4针B CD-LE D 输出从0-9 对应于4根线的BCD码7SE G 3-8译码器电路BCD-7SEG转换电路ALTE RNATO R 交流发电机AMME TER-M ILLImA安培计A ND 与门B ATTER Y 电池/电池组BUS总线CAP电容CAP ACITO R 电容器C LOCK时钟信号源C RYSTA L 晶振D-FLIPF LOP D触发器FUS E 保险丝G ROUND地LAMP灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
Proteus元件库汇总
Proteus元件库汇总Proteus是一款用于电子电路仿真和PCB设计的软件，它是电子工程师常用的工具之一、Proteus提供了丰富的元件库，包括传感器、集成电路、接口电路和其他常用元件。
本文将对Proteus元件库进行汇总介绍。
1.传感器元件库：-温度传感器：DS18B20、LM35等。
-湿度传感器：DHT11、DHT22等。
-光照传感器：LDR、APDS9960等。
-加速度传感器：ADXL345、MPU6050等。
-磁场传感器：HMC5883L、QMC5883L等。
-压力传感器：MPX4250、BMP280等。
-气体传感器：MQ-2、MQ-5等。
-颜色传感器：TCS230、TCS3200等。
2.集成电路元件库：-运算放大器：LM741、LM358等。
-电压调节器：LM7805、LM317等。
-信号发生器：LM555、XR2206等。
-ADC和DAC：ADC0804、MCP3008等。
-时钟芯片：DS1302、DS3231等。
-驱动模块：ULN2003、L298N等。
-逻辑门：NOT、AND、OR、XOR等。
3.接口电路元件库：-数字显示器：数码管、LED等。
-液晶显示模块：16x2、20x4等。
-OLED显示屏：SSD1306、SH1106等。
-蜂鸣器：蜂鸣器模块、有源蜂鸣器等。
-无线通信模块：NRF24L01、HC-05、ESP8266等。
-蓝牙模块：HC-05、HC-06等。
-GPS模块：UBLOXNEO-6M等。
-RFID模块：RC522等。
4.其他常用元件：-电阻器：各种阻值的电阻器。
-电容器：陶瓷电容器、电解电容器等。
-电感器：线圈电感、变压器等。
-开关：按钮开关、滑动开关等。
-继电器：5V继电器、12V继电器等。
-电源模块：电源适配器、电池管理模块等。
-电池：锂电池、镍氢电池等。
总的来说，Proteus的元件库非常丰富，涵盖了传感器、集成电路、接口电路和其他常用元件。
使用Proteus进行电路仿真和PCB设计时，可以方便地选取所需的元件，快速搭建电路并进行仿真分析。
proteus常用库元器件[优质文档]
![proteus常用库元器件[优质文档]](https://img.taocdn.com/s3/m/fe7b1208b6360b4c2e3f5727a5e9856a561226f7.png)
PROTEUS常用库元器件0元器件中文注释元器件名定时器、振荡器5550128*64图形液晶LM3228012时钟80C51微控制器P87C51FA016*2字符液晶LM016L3-8 解码/多路选择器74L13804独立开关组DIPSW_44位七段共阳蓝色数码管7SEG-MPX4-CA-BLUE 05K6电阻MINRES5K605V，100mA 稳压器78L0505V，1A 稳压器7805060*16图形LCD控制器SED1520064KEPROM存储器27C64064K静态RAM 62640七段BCD码显示器7SEG-BCD0七段有公共端的共阳绿色数码管7SEG-COM-AN-GRN 08D三态输出型锁存器74LS37308051微控制器AT89C5108电阻排RX808同相三态输出缓冲/线驱动器74LS24408同相三态输出收发器74LS24508位8通道ADC转换器ADC080808位并出串行移位寄存器74LS16409针D型阳座接插件CONN-D9M9针D型阴座接插件CONN-D9F0A VR 128K微控制器ATMEGA128A VR 1K微控制器ATTINY150A VR 8K微控制器ATMNEGA80A VR 微控制器A T90S85150 BCD-7段锁存/解码/驱动器45110CMOS系列CMOSCMOS口物理接口模型COMPIN0I2C存储器24LC160PIC16F微控制器PIC16F870PIC18F微控制器PIC18F4580Z80 8位微控制器Z800按钮BUTTON0带公共端的8电阻排RESPACK-8带锁存开关SWITCH0单电池CELL0单脚终端接插件PIN元器件中文注释元器件名电池组BA TTERY0动态保险丝模型FUSE0动态单极性步进电动机模型MOTOR-STEPPER 0动态灯泡模型LAMP0动态数字方波源CLOCK0二极管，急速整流器UF40010动态交通灯模型TRAFFIC二极管硅整流器，最大反向电压为50V，最大前行校正电流为1A IN40010二输入或非门NOR二输入或门OR0二输入异或门XOR二输入与非门NAND0二输入与门AND0非锁存开关SW-SPST=MOM0继电器RELAY0简单直流电动机模型MOTOR0交互式交流电压源ALTERNA TOR0交互式线性电位计POT-LIN小信号开关二极管，反向电压75V，平均校正电流150mA IN41480可变电容CAP-V AR0喇叭模型SPEAKER0绿色8*8点阵MA TRLX-8x8-GREEN 0绿色发光二极管LED-GREEN逻辑状态源（带锁存）LOGICSTATE0逻辑状态源（瞬态）LOGICTO GGLE0脉冲电流源IPULSE0石英晶体CYRSTAL0实时电压监视器（校验指定范围内的电压）RTVMON0实时模拟电流断点发生器RTIBREAK0数字反向器NOT0数字式七段数码管7AEG-DIGITAL双二输入或非门40010天线符号AERIAL0通用ARM7TDMI内核模型ARM7TDMI0通用NPN型双极性晶体管NPN0通用PNP型双极性晶体管PNP通用P型金属氧化物半导体场效应晶体管PMOSFET0通用半导体闸流管THYRISTOR0通用电感INDUSTOR0通用电解电容CAP-ELEC0通用电阻符号RES0通用非电解电容CAP0元器件中文注释元器件名通用沟道二极管DIODE-TUM0通用晶闸管整流器SCR0通用三段双向晶闸管开关元件TRIAC0压电发生模型SOUNDER0正弦波交流电流源ISINE0正弦波交流电压源VSINE0直流电压源BA TTERY0直流蜂鸣器BUZZER0。
Proteus常见元件名
常用的：AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶振DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNA TOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
proteus常用元器件(完整版)
proteus常用元器件AND 与门ANTENNA 天线BATTERY 直流电源BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CRYSTAL 晶体整荡器DIODE 二极管FUSE 熔断器INDUCTOR 电感LAMP 灯泡LED 发光二极管METER 仪表MICROPHONE 麦克风MOTOR 电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管OPAMP 运放OR 或门PNP 三极管POT 滑线变阻器RESPACK 排阻SCR 晶闸管SOCKET 插座SPEAKER 扬声器SW- 开关类TRIAC 三端双向可控硅TRIODE 三极真空管VARISTOR 变阻器7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机BATTERY 电池/电池组BUS 总线CLOCK 时钟信号源CRYSTAL 晶振GROUND 地LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）LOGICPROBE 逻辑探针LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器VOLTMETER 伏特计Electromechanical 电机Inductors 变压器proteus元件总目录中英文对照表及说明category目录capacitor：电容类（包含各种电容）cmos 4000 series：cmos4000系列connectors：排座，排插类data converters：数据转化器类debugging tools：调试工具类diode：二极管类ecl 10000 series：常用集成电路electromechanical：电机类inductors：电感类laplace primitives：拉普拉斯变换mechanins：三角/星形连接电机memory ics：记忆芯片类microprocessor：微处理器/单片机芯片miscellaneous：常用混合类（含天线、电池、串行接口、晶振、保险丝、红外隔离装置）modelling primitives：各种仿真器件，没有pcb。
Proteus软件元件所有分类
Proteus软件元件所有分类all categories：模拟芯片（analogy ICs）放大器（Amplifiers）比较器（Comparators）显示驱动（Display drivers）过滤器（Filters）数据选择器（Muliplexers）稳压器（Regulators）定时器（Timers）基准电压（V oltage references）杂类（Miscellaneous）电容（Capaictors）可动态显示充放电电容（Animated）音响专用轴线电容（Audio grade axial）轴线聚苯烯电容（Axial lead polypropene）轴线聚苯乙烯电容（Axial lead polypropene）陶瓷圆片电容（Ceramic disc）去耦片状电容（Decoupling disc）普通电容（Generic）高温径线电容（High temp radial）高温轴线电解电容（high temperature axial electrolyic ）金属化聚酯膜电容（metslised polyester film ）金属化聚希电容（metallised polypropene）金属化聚希膜电容（metallised polypropene film）小型电解电容（mini electrolytic）多层金属化聚酯膜电容（multilayer MPF）聚酯膜电容（mylar film）镍栅电容（nickel barrier）无极性电容（non polarized）聚酯层电容（polyester layer）径线电解电容（radial electrolytic）树脂蚀刻电容（resin dipped）弹珠电容（tantalum bead）可变电容（variable）VX轴线电解电容（VX）连接器（connectors）音频接口（audio）D型接口（d-type）双排插座（DIL）插头（header blocks）PCB转换器（pcb transfer）带线（ribbon cable ）单排插座（SIL）连线端子（terminal blocks）杂类（miscellaneous）数据转换器（data converters）模数数模转换（a/d.d/a）采样保持器（sample &hode）温度传感器（temperature sensors）调试工具（debugging tools）断电触发器（breakpoint triggers）逻辑探针（logic probes）逻辑激励源（logic stimuli）二极管（diodes）整流桥（bridge rectifiers ）普通二极管（generic）整流管（rectifiers）肖特基二极管（）开关管（）隧道二极管（tunnel）变容二极管（varicap）齐纳击穿二极管（zener）ECL10000系列（ECL1000 series）各种常用集成电路机电（electromechanical）各类直流和步进电机电感（inductors）普通电感（generic）贴片式电感（smt）变压器（transformers）拉普拉斯变换（laplace transformation）一阶模型（1st）二阶模型（2st）控制器（controllers）非线性模型（non-linear）算子（operators）零、极点（poles/zones）符号（sysmbols）存储芯片（memory ICs）动态数据存储器（dynamic RAM）电可擦除可编程存储器（EEPROM）可擦除可编程存储器（EPROM）IC总线存储器（）SPI总线存储器（）存储卡（memory cards ）静态数据存储器（ststic memories）微处理器芯片（microprocessor ics）68000系列（）8051系列（）ARM系列（）A VR系列（）Parallax 公司微处理器（）HCF11系列（）PIC10系列（）PIC12系列（）PIC16()PIC18系列（）Z80系列（）CPU外设（peripherals）杂项（miscellaneous）含天线、ATA/IDE硬盘驱动模型。
