常用低压电器_继电器、熔断器和低压隔离器
第1章 常用低压电器
1.1.3 常用低压电器的发展
传统低压电器的发展方向是高性能、高可靠、 小型化、模块化、模数化、组合化、零部件通 用化、网络化。
1.2 低压电器的电磁执行机构
电磁执行机构
电磁机构
触头系统
灭弧系统
1.2.1 电磁机构
1、 电磁机构的工作原理 （如图）
1.2.1 电磁机构
2、电磁机构分类
1.4.3 热继电器（三相式热继电器结构 原理 ）
三相式热继电器结构原理（如图）
三相式热继电器结构原理图 1－支架 2－双金属片 3－发热元件 4－导板 5－补偿双金属片 6－触点 7－ 常开触点 8－复位螺钉 9－触点 10－复位按钮 11－调节旋钮 12－支撑 架 13－压簧 14－推杆
1.4.3 热继电器（选用 ）
1.4.1 电磁式继电器
电磁式继电器
电流继电器
电压继电器
中间继电器
1.4.1 电磁式继电器
电磁式继电器的结构与工作原理 （如图）
1—底座 2—反力弹簧 3，4—调节螺钉 5—非磁性垫片 6—衔铁 7—铁心 8—极靴 9—电磁线圈 10—触头系统
1.4.2 时间继电器
时间继电器
直流电磁式 时间继电器
例如：接触器、继电器等。 检测电器：用于系统中反馈各种信号以及发出各种信号的电 器。 例如：电磁感应器、行程开关等。 运算电器：用于把各种信号根据需要进行转换的电器。 例如：中间继电器等。 保护电器：用于对电路、系统、设备及人身安全起保护作用 的电器。例如：漏电器、熔断器、热继电器等。 执行电器：用于执行整个电路或系统的要求动作的电器。 例如：电磁阀、电磁离合器等 。
常见低压电器
选用熔断器，一般应符合下列原则： 1.根据用电网络电压选用相应电压等级的熔断器； 2.根据配电系统可能出现的最大故障电流、选用具有 相应分断能力的熔断器； 3.在电动机回路中用作短路保护时，为避免熔体在电 动机起动过程中熔断，对于单台电动机，熔体额 定电流≥（1.5~2.5）*电机额定电流；对于多*容量最 大一台电动机的额定电流+其余电动机的计算负 荷电流。
4. 对电炉及照明等负载的短路保护，熔体的额定电流等 于或稍大于负载的额定电流； 5. 采用熔断器保护线路时，熔断器应装在各相线上。在 二相三线或三相四线回路的中性线上严禁装熔断器， 这是因为中性线断开会引起电压不平衡，可能造成设 备烧毁事故。在公共电网供电的单相线路的中性线上 应装熔断器，电业的总熔断器除外。 6. 各级熔体应相互配合、下一级应比上一级小。
接触器适用于远距离频繁接通和分断交、直流主电 路及大容量控制电路。可分为交流接触器和直流接 触器两种。接触器主要由主触头、灭弧系统、电磁 系统、辅助触头和支架等组成。交流接触器主要有 CJ0、CJ10、CJ12、 CJ12B系列以及众多的盒子品 牌。直流接触器主要有CZ0系列。
2016.1.12
在低压配电设备中常用的低压电器有：
1.低压断路器
低压断路器也称为低压自动开关，主
要作为不频繁地接通或分断电路之用。 而且低压断路器还具有过载、短路和 失压保护装置，在电路发生过载、短 路、电压降低或消失时，断路器可自 动切断电路，从而保护电力线路及电 源设备。
熔断器是一种简单的保护电器，在低压配电电路中， 主要用于短路保护。它串联在电路中，当通过的电 流大于规定值时，以它本身产生的热量，使熔体熔 化而自动分断电路。熔断器与其他电器配合，可以 在一定的短路电流范围内进行有选择的保护。
常用低压电气元件介绍
常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。
它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。
下面将介绍几种常用的低压电气元件。
1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。
断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。
2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。
熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。
3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。
接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。
接触器广泛应用于控制电动机和其他大功率电器设备。
4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。
开关能够将电路连接或切断，实现对电器设备的控制。
开关广泛应用于家庭、办公室和工业场所等场合。
5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。
保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。
6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。
接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。
7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。
变压器广泛应用于电力系统、工业设备、家庭电器等领域。
8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。
控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。
9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。

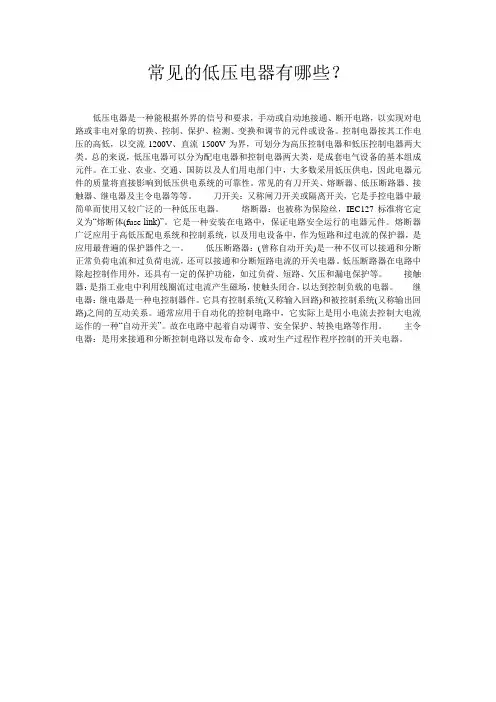

常见的低压电器有哪些？
常见的低压电器有哪些？低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。
控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压控制电器和低压控制电器两大类。
总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。
在工业、农业、交通、国防以及人们用电部门中，大多数采用低压供电，因此电器元件的质量将直接影响到低压供电系统的可靠性。
常见的有刀开关、熔断器、低压断路器、接触器、继电器及主令电器等等。
刀开关：又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。
熔断器：也被称为保险丝，IEC127标准将它定义为“熔断体(fuse-link)”。
它是一种安装在电路中，保证电路安全运行的电器元件。
熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
低压断路器：(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。
接触器：是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
继电器：继电器是一种电控制器件。
它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
主令电器：是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。
常用低压配电电器熔体额定电流IrA
第一节 常用低压配电电器
三、低压断路器
开关电器＋保护电器的组合电器。
1、结构
壳架＋脱扣器 壳架：纯断路器功能部分。 过电流脱扣器：过电流保护部分。 失压脱扣器：欠电压保护部分。 分离脱扣器：提供远动控制功能。
第一节 常用低压配电电器
结构：
壳架＋脱扣器
第一节 常用低压配电电器
2、工作原理
2 1 6 3
1.25Ir
1.6Ir
1.6Ir
1.25Ir
1.25Ir
1.6Ir
2.1Ir
gG熔体，约定时间均为1h
Inf：约定时间内的约定不熔断电流。If：约定时间内的约定熔断电流。
举例：Ir=5A的螺栓联接熔断器，若通过熔体的实际电流小于1.25Ir，
则肯定不会在1小时内熔断；若通过熔断器的实际电流大于1.6Ir，则 肯定会在1小时内熔断。
旧称断路器额定电流，记为In。 相互关系：运行电流须通过壳架才能流过脱扣 器，因此脱扣器额定电流不可能大于壳架额定 电流，即：IrR≤IrQ。
第一节 常用低压配电电器
（3）长延时脱扣器动作电流（Iop1）整定范围。
长延时脱扣器作过负荷保护用，其动作值整定范围是脱扣器 额定电流IrR的函数。典型情况为： Iop1＝（0.6～1.0）IrR 在以上范围内根据保护计算结果确定动作值，可无级或有级 调整。 （4）短延时脱扣器动作电流（Iop2）整定范围。 短延时脱扣器作与下级选择性配合的短路保护用，其动作值 整定范围典型情况为： Iop2＝（3～8）IrR 短延时脱扣器动作延时也有一定的调整范围。
注意与中、高压电器名称的差异，不要混淆。
第一节 常用低压配电电器
二、熔断器
1、熔断器工作原理 根据熔体受热所产生的物态变化，可分为四 个阶段

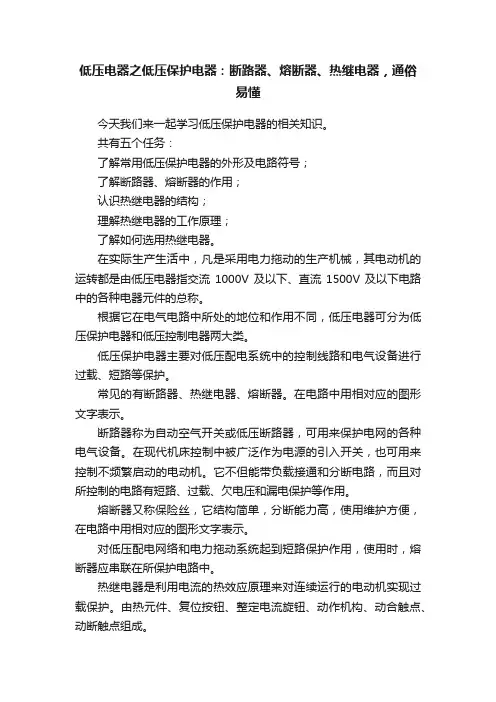

低压电器之低压保护电器：断路器、熔断器、热继电器，通俗易懂
低压电器之低压保护电器：断路器、熔断器、热继电器，通俗易懂今天我们来一起学习低压保护电器的相关知识。
共有五个任务：了解常用低压保护电器的外形及电路符号；了解断路器、熔断器的作用；认识热继电器的结构；理解热继电器的工作原理；了解如何选用热继电器。
在实际生产生活中，凡是采用电力拖动的生产机械，其电动机的运转都是由低压电器指交流1000V及以下、直流1500V及以下电路中的各种电器元件的总称。
根据它在电气电路中所处的地位和作用不同，低压电器可分为低压保护电器和低压控制电器两大类。
低压保护电器主要对低压配电系统中的控制线路和电气设备进行过载、短路等保护。
常见的有断路器、热继电器、熔断器。
在电路中用相对应的图形文字表示。
断路器称为自动空气开关或低压断路器，可用来保护电网的各种电气设备。
在现代机床控制中被广泛作为电源的引入开关，也可用来控制不频繁启动的电动机。
它不但能带负载接通和分断电路，而且对所控制的电路有短路、过载、欠电压和漏电保护等作用。
熔断器又称保险丝，它结构简单，分断能力高，使用维护方便，在电路中用相对应的图形文字表示。
对低压配电网络和电力拖动系统起到短路保护作用，使用时，熔断器应串联在所保护电路中。
热继电器是利用电流的热效应原理来对连续运行的电动机实现过载保护。
由热元件、复位按钮、整定电流旋钮、动作机构、动合触点、动断触点组成。
热继电器是如何对电动机实现过载保护的呢？热继电器使用时，需要将热元件串联在主电路中，动断触头串联在控制电路中。
当电动机过载时，流过电阻丝的电流超过热继电器的整定电流,电阻丝发热，温度升高，由于两块金属片的热膨胀程度不同而使主双金属片向右弯曲。
通过动作机构推动动断触点断开，分断控制电路，再通过接触器切断主电路，实现对电动机的过载保护。
电源切除后，主双金属片逐渐冷却，但不能复位，需自动或手动恢复原位。
热继电器的选用热继电器的保护对象是电动机，选用时应了解电动机的技术性能、启动情况、负载性质以及电动机允许过载的能力等。
常用低压电器元器件
触电系统、灭弧装置、释 放弹簧、触点压力弹簧、 支架及底座等组成。
1.速拉灭弧 2.吹弧灭弧法 3.冷却灭弧法
电弧：由于接触器主触点 4.短弧灭弧法
用来接通和断开主电路
5.真空灭弧法
（大电流电路），在触点 6.狭缝灭弧法
间隙中会产生电弧。电弧
火花会产生高温可达数千
摄氏度，会造成人员设备
不必要损失。
结构：继电器主要由电 磁机构、触点系统、调 解装置组成。
电磁继电器
固态继电器
功能：接触器是一种用于 中远距离频繁地接通和断 开交、直流主电路及大容 量控制电路的自动开关电 器。
接触器具有大容量的主触 点，有迅速熄灭电弧和低 压释放功能。当电路发生 故障时，能迅速可靠地切 断电源。
结构：接触器由电磁机构、 电弧的消除
低压开关是一种用来隔离、转换以及接通和分断电路的 控制电器。
按电器的性能和用途分类可以分为控制电器和保护电器。
1.刀开关
瓷底胶盖刀开关
功能：不频繁地手动接通、 断开电路和隔离电源和应急 开关，并作电路保护用。
结构：瓷底板上装有进线座、 静触头、熔丝、出线座及刀 片式动触头，工作部分用胶 木盖罩住，以防电弧灼伤人 手。
功能：在电气控制系统中用来发送或转换控制指令的电 器。它一般用于控制接触、继电器或其他电气线路，使 电路接通或分断，从而实现对电力传输系统或生产过程 的自动控制。
主令电器应用广泛，种类繁多，常用的有控制按钮、行 程开关、接近开关、万能转换开关和主令控制器。
三位状态常开旋钮
常开常闭组合按钮
行 程 开 关
1.熔断器
功能：熔断器是一种最简 单有效的保护电器，当流 过它的电流超过规定值一 定时间后，以它本身产生 的热量使溶体融化而分断 电路。广泛用于低压配电 系统、控制系统以及用电 设备中作短路和过流保护。
低压配电电器产品知识
低压配电电器产品知识低压配电电器产品是现代电力系统中不可或缺的重要组成部分，广泛应用于各类工业、商业和住宅建筑。
它们起到电力输送、控制和保护的作用，确保电能的正常供应和安全使用。
本文将介绍一些常见的低压配电电器产品，包括断路器、接触器、熔断器、隔离开关和电动机保护器。
1.断路器：断路器是低压配电系统中最常见的保护装置之一，用于保护电路免受过载和短路的损害。
它可以快速切断电路，避免过电流造成的设备损坏和人身安全事故。
断路器分为热磁式和电子式两种类型，可根据电气系统的要求选择合适的类型和额定电流。
2.接触器：接触器是一种电磁开关装置，常用于控制电机的启停。
它由电磁线圈和主触点组成，当电磁线圈通电时，产生吸引力使主触点闭合，连接电路；当线圈断电时，接触器恢复到原始状态，断开电路。
接触器具有可靠的接触、耐高负载和长寿命等特点，广泛应用于起重机、压力机、空调等设备控制。
3.熔断器：熔断器是用来保护电路免受过电流损害的一种安全装置。
它由熔丝和熔断器座组成，当电路中发生过载或短路时，熔丝会熔断，切断电路，保护电器设备和线路不受损坏。
熔断器按照额定电流和断路能力进行分类，用户可以根据负载情况选择合适的熔断器。
4.隔离开关：隔离开关是一种用来切断电气设备与电源之间电气连接的开关装置。
它具有可靠的隔离和切断功能，可帮助维修人员安全地进行设备的检修和维护。
隔离开关通常由静触头、动触头和绝缘杆组成，有手摇和电动两种操作方式，用户可以根据需求选择合适的类型。
5.电动机保护器：电动机保护器主要用于保护电动机免受过载、短路和相位丢失等故障的损害。
它由过载保护器和短路保护器组成，通过测量电流和电压等参数来监测电动机运行状态，当发生故障时，保护器会及时切断电源，保护电动机免受损坏。
电动机保护器的选择应根据电动机的额定电流、额定电压和工作环境等因素进行。
以上是一些常见的低压配电电器产品，它们在电力系统中起到重要的作用，确保电力的稳定供应和设备的安全运行。
常用低压电器基本介绍
常用低压电器基本介绍1. 引言低压电器是指额定电压在1000V及以下的电器设备，广泛应用于工业、农业和民用领域。
低压电器分为多个类型，包括保护设备、控制设备、开关设备等等。
本文将对常用的低压电器进行基本介绍。
2. 保护设备2.1 断路器断路器是一种自动开关设备，用于保护电路免受过载和短路等故障的损害。
常见的断路器有空气断路器、磁力型断路器和真空断路器等。
它们通过监测电流和温度来实现对电路的保护，并能够在发生故障时迅速切断电路。
2.2 熔断器熔断器是一种具有熔化功能的保护设备，用于保护电路免受过载和短路等故障的损害。
熔断器内部有一根熔丝，当电流超过熔丝的额定电流时，熔丝会瞬间熔化，切断电路。
熔断器通常用于较小的电流保护，但在某些特殊情况下，也可以用于较大的电流保护。
2.3 接触器接触器是一种控制设备，用于控制电路的开关。
它可以通过电磁力或电动力来控制电路的开关状态。
接触器通常由电磁铁和触头组成，当电磁铁通电时，触头会闭合或断开电路。
接触器常用于控制电动机等设备。
3.1 开关开关是一种控制设备，用于控制电路的通断。
常见的开关有按钮开关、刀开关和微动开关等。
开关通常由触点和操作机构组成，当操作机构改变触点的位置时，可以打开或关闭电路。
开关用于控制电路的起停和分合。
3.2 编码器编码器是一种测量设备，用于将物理量转换为数字信号。
常见的编码器有旋转式编码器和线性式编码器等。
旋转式编码器通过旋转轴来测量角度，线性式编码器通过测量物体的位移来测量距离。
编码器广泛应用于自动控制系统中。
4.1 开关插座开关插座是一种电气设备，用于连接和断开电源。
它通常由插座和开关两部分组成，插座用于插入电器设备的插头，开关用于控制电源的通断。
开关插座广泛应用于家庭和办公场所。
4.2 压力开关压力开关是一种感应设备，用于检测和控制液压或气压系统中的压力。
当系统的压力达到设定值时，压力开关会自动打开或关闭电路，从而实现对系统的压力进行控制。
《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》
《低压开关设备和控制设备低压开关、隔离器、隔离开
关及熔断器组合电器》
低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器是电力系统中常用的电力配电设备。
它由低压开关、隔离器、隔离开关和熔断器组成。
该组合电器常用于电力系统中的电源开关、变压器、电容器、电机的保护和控制。
低压开关是一种用于将电路开闭的电器，它广泛应用于低压输配电系统和终端电气设备中。
隔离器是一种电器，它在两端子之间具备可靠的隔离作用，能够隔离电源和负载。
隔离开关是一种特殊类型的隔离器，它经过构造设计，具有闭合、断开负载电路的能力，并在开断电路的同时完成负载的隔离。
熔断器是一种用来保护电路的电器，可以在电路发生电流过载或短路时，迅速熔断保护电器。
低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器，具有体积小、结构简单、操作灵活、保护可靠等特点。
该设备具有可靠的短路和过载保护功能，能够实现对电路的分、合、隔离、断路等控制，用来保护电力设备和人身安全。
以上是《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》的简单介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 电磁式交流接触器的结构
灭弧系 统
触点系 统
(1)结构： 接触器主要由电磁系 统、触点系统、灭弧系统 及其它部分组成。
电磁系 统
主触头接线柱
接触器外形
三对主触头
线圈接线柱
灭弧罩
结构示意图
接触器的工作原理
当接触器的励磁线圈通电后，在衔铁 气隙处产生电磁吸力，使衔铁吸合。 由于主触点支持件与衔铁固定在一起， 衔铁吸合带动主触点也闭合，接通主 电路。与此同时，衔铁还带动辅助触 点动作，使动合触点闭合，动断触点 断开。 当线圈断电或电压显著降低时，电磁 吸力消失或变小，衔铁在复位弹簧的 作用下打开，使主、辅触点恢复到原 来的状态，把电路切断。
(1) 电磁系统 铁心
线圈
衔铁
(2) 触头系统
主触头
辅助触头
(3) 灭弧装臵 主触头
磁吹线圈
灭弧罩
直流接触器
直流接触器与交流接触器的工作原理相同。结构 也基本相同，不同之处是，铁心线圈通以直流电， 不会产生涡流和磁滞损耗，所以不发热。为方便 加工，铁心由整块软钢制成。为使线圈散热良好， 通常将线圈绕制成长而薄的圆筒型，与铁心直接 接触，易于散热。 常用的直流接触器有：CZ0、CZ18等系列。
热继电器——常用型号说明
JR36系列热过载继电器主要适用于交流50Hz，额定绝 缘电压至690V以下，电流至160A的电力系统中作为三 相交流电动机的过载保护、断相保护。 JR36系列热过载继电器还可以与CJ10的替代产品 CJT1组成磁力起动器。 JR36继电器是在JR16B上改进设计的，其安装方 式和安装尺寸与JR16B完全一样，是JR16B有替代产品 。
热继电器——常用型号说明
JRS1系列热继电器适用于交流50Hz、主电路额定电压至 660V、额定电流0.1至80A的电路中，供交流电动机的过载 及断相保护用。它具有差动机构和温度补偿动能，可与 CJX2系列交流接触器插接安装。
继电器—热继电器常用型号说明
CDR1系列热过载继电器主要适用于交流50Hz，主 电路额定绝缘电压至660V，电流至150A的电力系 统中作为三相交流电动机的过载、断相保护，并 可与适当的交流接触器组合成电磁起动器。
接触器的选用
1）控制交流负载应选用交流接触器，控制直流负载则选 用直流接触器。 2）接触器的使用类别应与负载性质相一致。 3）主触点额定电压应大于或等于负载回路的额定电压。
4）主触点的额定电流应大于或等于负载的额定电流。
5）吸引线圈电流种类和额定电压应与控制回路电压相一 致，接触器在线圈额定电压85%及以上时应能可靠吸合。
继电器—中间继电器
中间继电器的触头额定电流要比线圈额定电流 大得多，因此具有放大信号的作用，一般控制 线路的中间控制环节基本由中间继电器组成。 中间继电器主要分成直流与交流两种，也有交 、直流电路中均可应用的交直流中间继电器， 中间继电器由电磁机构和触头系统等组成。电 磁机构与接触器相似，由于其触头通过控制电 路的电流容量较小，所以无需加装灭弧装臵， 触头形式多为双断点桥式触头。
6）接触器的主触点和辅助触点的数量应满足控制系统的
要求。
继电器—作用
定义：继电器是一种根据电量（电流、 电压）或非电量（时间、速度、温度、 压力等）的变化自动接通和断开控制电 路，以完成控制或保护任务的电器。 继电器和接触器的结构和工作原理大致 相同
与接触器的主要区别在于：
继电器—作用
接触器：用于主电路、电流大，有灭弧 装臵，一 般只能在一定的电压作用下 动作。 继电器：用于控制电路，电流小（继电 器触头容头量较小，不大于5A ），无 灭弧装臵，可在各种电量或非电量的作 用下动作。
继电器—中间继电器
KA
线圈 常开触头 常闭触头 KA KA (b) 符号
继电器—中间继电器
1－静铁心 2－短路环 3－衔铁 4－常开触头 5－常闭触头 6－反作用弹簧 7－线圈 8－缓冲弹簧
继电器—时间继电器（电磁式，空气阻尼 式，电动式和晶体管式）
时间继电器是一种利用电磁或机械动作原理实现触头 延时通或断的自动控制电器。常用的有电磁式、空气 阻尼式、电动式和晶体管式等。
继电器—时间继电器
几种新型时间继电器 的外形：
超级时间继电器（电子式）
数显时间继电器
继电器—速度继电器（转速和转向）
速度继电器是反映转速和转向的继电器， 其主要作用是以旋转速度的快慢为指令 信号，与接触器配合实现对电动机的反 接制动控制。
继电器—速度继电器工作原理
1-可动支架 5-连接头 9-定子绕组
JS7－A系列空气阻尼式
JS20系列晶体管式
JS14S系列数显式
继电器—时间继电器（通电延时型，断电 延时型）
按延时方式分：通电延时型、断电延时型
继电器—空气阻尼式时间继电器
空气阻尼式时间继电器又称气囊式时间继电 器，主要由电磁系统、延时机构和触头系统 三部分组成，电磁系统为直动式双E形电磁铁， 延时机构采用气囊式阻尼器，触头系统是借 用LX5型微动开关。
欠电流继电器：当电路电流过低时立即切断电路
KI
I＞
I＜
KI
a)过电流继电器线圈 b)欠电流继电器线圈
c)动合触点
d)动断触点
继电器—电流继电器JL18系列-3
继电器—中间继电器（电压继电器，触头 多，触头的额定电流较大，传递信号和同 时控制多个电路） 中间继电器实质上是一种电压继电器，结 构和工作原理与接触器相同。但它的触点 数量较多，在电路中主要是扩展触点的数 量。另外其触头的额定电流较大。 作用：将一个信号变成多个输出信号或将 信号放大，起到信号中转作用，通常用于 传递信号和同时控制多个电路，也可直接 用它来控制小容量电动机或其他电气执行 元件。
继电器—电压继电器
继电器—电压继电器(过电压继电器，欠电 压继电器，零电压继电器；电压继电器的 线圈与负载并联）
根据输入电压大小而动作的继电器。 使用时，电压继电器的线圈与负载并联，其线 圈匝数多而线径细，线圈的阻抗大。
过电压继电器 电压继电器分 欠电压继电器 零电压继电器 起过电压保护作用 起欠电压保护作用 起零电压保护作用
我国目前生产的热继电器主要有JR0、JR1、JR2、JR9 、JR10、JRl5、JRl6等系列，JRl、JR2系列热继电器 采用间接受热方式，其主要缺点是双金属片靠发热元 件间接加热，热耦合较差；双金属片的弯曲程度受环 境温度影响较大，不能正确反映负载的过流情况。 JRl5、JRl6等系列热继电器采用复合加热方式并采用 了温度补偿元件，因此较能正确反映负载的工作情况 。 JRl、JR2、JR0和JRl5系列的热继电器均为两相结构， JRl6和JR20系列热继电器均有带有断相保护的热继电 器，具有差动式断相保护机构。
继电器—分类
用途分：控制继电器、保护继电器、中间 继电器。 原理分：电磁式、感应式、热继电器等 参数分：电流、电压、速度、压力继电器 动作时间分：瞬时继电器、延时继电器 输出形式分：有触点、无触点继电器
继电器—电磁式继电器(电磁机构，触头系 统；触头容量多但容量，主要用来切换小 电流电路，或用做信号的中间转换) 普通电磁式继电器由电磁机构和触头系 统组成，但没有灭弧装臵，不分主副触 头。与接触器的主要区别在于：能灵敏 地对电压、电流变化作出反应，触头数 量很多但容量较小，主要用来切换小电 流电路或用作信号的中间转换。
继电器—热继电器原理说明（电流的热效 应原理，双金属片）（热元件，双金属片 ，触点）
热继电器是-种利用电流的热效应原理工作的保 护电器。热继电器种类很多，应用最广泛的是 基于双金属片的热继电器，其主要由热元件、 双金属片和触点三部分组成。热继电器的常闭 触点串联在被保护的二次回路中，它的热元件 由电阻值不高的电热丝或电阻片绕成，串联在 电动机或其他用电设备的主电路中。靠近热元 件的双金属片，是用两种不同膨胀系数的金属 辗压而成，为热继电器的感测元件。
(a)通电延时的空气式时间继电器结构示意图
进气孔 排气孔 橡皮膜 连杆 托板 常闭触点 微 动 开 关 调节螺丝
常开触点 延时闭合
微动开关2
常闭触点 延时打开
活塞杆 释放弹簧 挡块
工作原理
线圈通电
衔铁向下吸合 连杆动作 触点动作
1
线圈
常开触点
恢复弹簧
衔铁
(b)断电延时的空气式时间继电器结构示意图
常用低压电器— 继电器、熔断器和低压隔离器
接触器
接触器是一种自动的电磁式开关。触头的通断 不是由手来控制，而是电动操作。
CJ10系列
CJ20系列
CJ40系列
CJX1系列
接触器
接触器是依靠 电磁力的作用，使 其主触头闭合或分 断来频繁地接通或 分断带有负载的主 电路的一种自动控 制电器。
分类
接触器按被控电流的种类可分为交流接触器 和直流接触器。这里主要介绍常用的交流接触 器。交流接触器又可分为电磁式和真空式两种。
＜30
JFZ0-2
继电器—速度继电器(转速的大小，触头数 量，电压，电流)
速度继电器的选用 速度继电器主要根据所需控制的转速大小、触 头数量和电压、电流来选用。 速度继电器的安装与使用 （1）速度继电器的转轴应与电动机同轴连接，且 使两轴的中心线重合。 （2）速度继电器安装接线时，应注意正反向触头 不能接错， （3）速度继电器的金属外壳应可靠接地。
2-转子 6-电动机轴 10-胶木摆杆
3-定子 4-端盖 7-转子（永久磁铁） 8-定子 11-簧片（动触头） 12-静触头
继电器—速度继电器工作原理
速度继电器工作原理：速度继电器转子的轴与被控电 动机的轴相连接，而定子空套在转子上。当电动机转 动时，速度继电器的转子随之转动，定子内的短路导 体便切割磁场，产生感应电动势，从而产生电流，此 电流与旋转的转子磁场作用产生转矩，于是定子开始 转动，当转到一定角度时，装在定子轴上的摆锤推动 簧片动作，使常闭触头分断，常开触头闭合。当电动 机转速低于某一值时，定子产生的转矩减小，触头在 弹簧作用下复位。
