CAD自带填充图案、中英文名及图例称对照表

CAD材质库中英文对照表

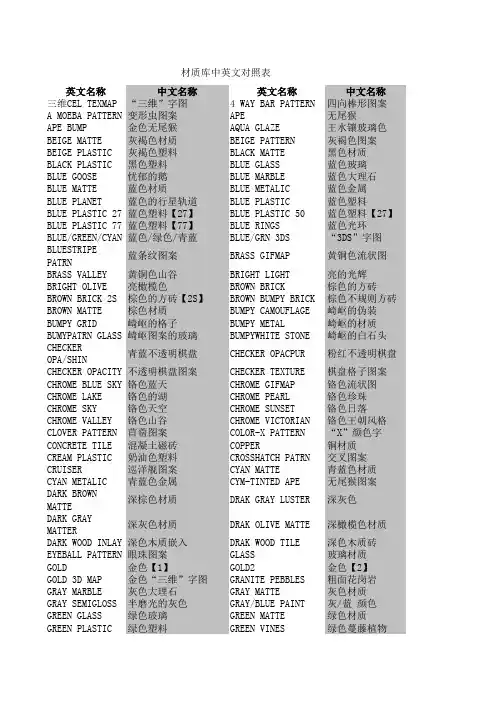

CAD材质库中英文对照表CAD材质库中英文对照表英文名称中文名称3D CEL TEXMAP 3D字符4 AY BAR PATTERN 四向棒型图案AMOEBA PATTERN 变形虫图案APE 无尾猴APE BUMP 金色无尾猴AQUA GLAZE 王水镶玻璃色BEIGE MA TTE 灰褐色材料BEIGE PATTERN 灰褐色图案BEIGE PLASTIC 灰褐色塑料BLACK MATTE 黑色材料BLACK PLASTIC 黑色塑料BLUE GLASS 蓝色玻璃BLUE GOOSE 忧郁的鹅BLUE MARBLE 蓝色大理石BLUE MATTE 蓝色材质BLUE METALIC 蓝色金属BLUE PLANET 蓝色的行星轨道BLUE PLASTIC 蓝色塑料BLUE PLASTIC 27 蓝色塑料27BLUE PLASTIC 50 蓝色塑料50BLUE PLASTIC 77 蓝色塑料77BLUE RINGS 蓝色光环BLUE/GREEN/CY AN 蓝色/绿色/青色BLUE/GRN 3DS “33DS”字图BLUESTRIPE PATRN 蓝条纹图案BRASS GIFMAP 黄铜色流状图BRASS V ALLEY 黄铜色山谷BRIGHT LIGHT 亮的光辉BRIGHT OLIVE 亮橄榄色BROWN BRICK 棕色的方砖BROWN BRICK 2S 棕色的方砖2S BROWN BUMPYBRICK 棕色不规则的方砖BROWN MA TTE 棕色材质BUMPY CAMOUFLAGE 崎岖的伪装BUMPY GRID 崎岖的格子BUMPY METAL 崎岖的材料BUMPY PATRN GLASS 崎岖图案的玻璃BUMPY WHITE STONE 崎岖的白石头CHECKER OPA/SHIN 青色不透明棋盘CHECKER OPAC PUR 粉红不透明棋盘CHECKER OPACITY 不透明棋盘图案CHECKER TEXTURE 棋盘格子图案CHROME BLUE SKY 铬色蓝天CHROME GIFMAP 铬色流状图CHROME LAKE 铬色的湖CHROME PEARL 铬色珍珠CHROME SKY 铬色天空CHROME SUNSET 铬色日落CHROME V ALLEY 铬色山谷CHROME VICTORIAN 铬色王朝风格CLOVER PATTERN 苜宿图案COLOR-X PATTERN X颜色字CONCRETE TILE 混凝土瓷砖COPPER 铜材料CREAM PLASTIC 奶油色塑料CROSSHATCH PA TEN 交叉图案CRUISER 巡洋舰图案CY AN MATTE 青蓝色材料CY AN METALIC 青蓝色金属CYM-TINTED APE 无尾猴图案DARK BROWN MA TTE 深棕色材料DARK GRAY LUSTER 深灰色DARK GRAY MA TTE 深灰色材料DARK OLIVE MATTE 深橄榄色材料DARK WOOD INLAY 深色木质嵌入DARK WOOD TITL 深色木质瓷砖EYEBALL PATTERN 眼珠图案GLASS 玻璃材料GOLD 金色1GOLD 3D MAP 金色3D字图GOLD2 金色2GRANITE PEBBLES 粗面花岗岩GRAY /BLUE PAINT 灰/蓝颜色GRAY MARBLE 灰色大理石GRAY MA TTE 灰色材料GRAY SEMIGLOSS 半磨光的灰色GREEN GLASS 绿色玻璃GREEN MA TTE 绿色材料GREEN PLASTIC 绿色塑料GREEN VINES 绿色蔓藤植物JUPITER TEXMAP 丘比特图画LEDED BMP GLASS 铅点阵玻璃LIGHT WOOD SHINGLS 亮木色材料LIGHT WOOD TILE 亮木色瓷砖MARBLE-GREEN 绿色大理石MARBLE-PALE 浅灰色色大理石MARBLE-TAN 黄褐色大理石MAROON PEARL 褐红色珍珠METAL CHERRY RED 草莓红材料MOLDED PLASTIC 塑料模型MOSAIC PATTERN 马赛克图案MOTTLED MARBLE 杂色大理石MOTTLED PLASTIC 杂色塑料OLD METAL 破旧的材质OLIVE DRAD 橄榄色+浅黄褐OLIVE METAL 橄榄色材质ORANGE MA TTE 橘色材质ORANGE PLASTIC 橘色塑料PALM FROND 棕榈叶PALM TREE TRUNK 棕榈树干PAT0003 西南图案1PINK MARBLE 粉红色大理石PINK PLASTIC 粉红色塑料PITTED METAL 豆痕材料POLKADOT PATTERN 圆点图案PURPLE METAL 深紫色金属PURPLE PLASTIC 紫色塑料RED GLASS 红色玻璃RED GOURAUD 红色皮面RED MATTE 红色材质RED PLASTIC 红色塑料RED TILE PATTERN 红色块状图案REPLECT HOUSE 反射房屋图案SAND TEXTURE 砂纹图案SEMICIRCLE PATRN 半圆图案SLATE L-PATTERN L型石板瓦SOUTHWEST PATTERN 西南图案2 SQUARE DOT PATRN 方形的点图案SQUIG RED/V10 扭曲的红色SQUIG RED/V105 扭曲的红色STITCHED PATTERN 缝补状图案TAN TILE PATTERN 黄褐色块状图案TILE GOLDGRANITE 块状金色花岗岩TILE GRAYGRANITE 块状灰色花岗岩TILE GRAYGRANITE 块状黄褐色花岗岩TILE PINKGRANITE 块状粉红花岗岩TILE WHITE 块状白TRIPAT 三角图案V PA TTERN V 图案VIOLET PLASTIC 紫罗兰塑料材料WHITE GLASS 白玻璃WHITE MATTE 白色材料WHITE PLASTIC 白塑料WHITE PLASTIC 2S 白塑料2WOOD-DRAK ASH 木头质（偏黑灰）WOOD-DRAK RED 木头质（偏深红）WOOD-INLAY-A 木嵌入图案（A）WOOD-INLAY-B 木嵌入图案（B）WOOD-MED.ASH 木头质（偏中）WOOD-TEAK 木头质（柚木色）WOOD-WHITE ASH 木头质（偏白灰）YELLOW GLASS 黄色玻璃YELLOW PLASTIC 黄色材料Y-GRID PATTERN Y 式图案ZIGZAG PATTERN 菱形图案。

CAD自带填充图案、中英文名及图例称对照表

*ANSI31,铁、砖和石*ANSI32, 钢*ANSI33, 青铜、黄铜和紫铜*ANSI34, 塑料和橡胶*ANSI35,耐火砖和耐火材质*ANSI36, 大理石、板岩和玻璃*ANSI37, 铅、锌、镁和声/热/电绝缘体*ANSI38,铝ISO02W100, 划线ISO03W100, 划、空格线ISO04W100, 长划、点线ISO05W100, 长划、双点线ISO06W100, 长划、三点线ISO07W100, 点线ISO08W100, 长划、短划线ISO09W100, 长划、双短划线ISO10W100, 划、点线ISO11W100, 双划、点线ISO12W100, 划、双点线ISO13W100, 双划、双点线ISO14W100, 划、三点线ISO15W100, 双划、三点线*SOLID, 实体填充*ANGLE, 角钢*AR-B816, 8x16 块砖顺砌*AR-B816C, 8x16 块砖顺砌，用灰泥接缝*AR-B88, 8x8 块砖顺砌*AR-BRELM, 标准砖块英式堆砌，用灰泥接缝*AR-BRSTD, 标准砖块顺砌*AR-CONC, 随机的点和石头图放大的图案为*AR-HBONE, 标准的砖块成人字形图案@ 45 度角*AR-PARQ1, 2x12 镶木地板: 12x12 的图案*AR-RROOF, 屋顶木瓦图案*AR-RSHKE, 屋顶树木摇晃的图案*AR-SAND, 随机的点图案*BOX, 方钢*BRASS, 黄铜材质*BRICK, 砖石类型的表面*BRSTONE, 砖和石*CLAY, 粘土材质*CORK, 软木材质*CROSS, 一系列十字形*DASH, 划线*DOLMIT, 地壳岩层*DOTS, 一系列点*EARTH, 地面*ESCHER, Escher 图案*FLEX, 软性材质*GOST_GLASS,玻璃材质*GOST_WOOD,木材材质*GOST_GROUND,地面*GRASS, 草地*GRATE, 格栅区域*GRAVEL,沙砾图案*HEX, 六边形*HONEY, 蜂巢图案*HOUND, 犬牙交错图案*INSUL, 绝缘材质*LINE, 平行水平线*MUDST, 泥沙*NET, 水平/垂直栅格*NET3, 网状图案*PLAST, 塑料材质*PLASTI, 塑料材质*SACNCR, 混凝土*SQUARE,对齐的小方块*STARS, 六芒星*STEEL, 钢材质*SWAMP, 沼泽地带*TRANS, 热传递材质*TRIANG, 等边三角形*ZIGZAG, 楼梯效果。

CAD材质库中英文对照表

亮的光辉棕色的方砖棕色不规则方砖崎岖的伪装崎岖的材质崎岖的白石头
CHECKER OPACPUR 粉红不透明棋盘
CHECKER TEXTURE CHROME GIFMAP CHROME PEARL CHROME SUNSET CHROME VICTORIAN COLOR-X PATTERN COPPER CROSSHATCH PATRN CYAN MATTE CYM-TINTED APE
木头质【偏中】木头质【偏白灰】木嵌入图案【B】黄色玻璃菱形图案
LEADED BMP GLASS LITEWOOD SHINGLS MARBLE-PALE MAROON PEARL
MOLDED PLASTIC
OLD METAL OLIVE METAL ORANGE PLASTIC PALM TREE TRUNK PINK MARBLE PITTED METAL RED GLASS
中文名称四向棒形图案无尾猴王水镶玻璃色灰褐色图案黑色材质蓝色玻璃蓝色大理石蓝色金属蓝色塑料蓝色塑料【27】蓝色光环 “3DS”字图
BRASS GIFMAP
黄铜色流状图
BRIGHT LIGHT BROWN BRICK BROWN BUMPY BRICK BUMPY CAMOUFLAGE BUMPY METAL BUMPYWHITE STONE
块状粉红花岗岩
TILE WHITE
块状白
V PATTERN
V图案
WHITE GLASS
白玻璃
WHITE PLASTIC 白塑料
WOOD-DRAK ASH 木头质【偏黑灰】
WOOD-MED.ASH WOOD-WHITE ASH WOOD INLAY-B YELLOW GLASS ZIGZAG PATTERN

CAD填充图案选项板的图案代表意义

序号名称图例说明序号名称图例说明1SOLID 实体填充2ANGLE 角钢3ANSI31ANSI 铁、砖和石4ANSI32ANSI 钢5ANSI33ANSI 青铜、黄铜和紫铜6ANSI34ANSI 塑料和橡胶7ANSI35ANSI 耐火砖和耐火材料8ANSI36ANSI 大理石、板岩和玻璃9ANSI37ANSI 铅、锌、镁和声/热/电绝缘体10ANSI38ANSI 铝11AR-B8168x16 块砖顺砌12AR-B816C 8x16 块砖顺砌，用灰泥接缝13AR-B888x8 块砖顺砌14AR-BRELM 标准砖块英式堆砌，用灰泥接缝15AR-BRSTD 标准砖块顺砌16AR-CONC 随机的点和石头图案17AR-HBONE 标准的砖块成人字形图案 @45 度角18AR-PARQ12x12 镶木地板: 12x12 的图案19AR-RROOF 屋顶木瓦图案20AR-RSHKE 屋顶树木摇晃的图案21AR-SAND 随机的点图案22BOX 方钢23BRASS 黄铜制品24BRICK 砖石类型的表面25BRSTONE 砖和石26CLAY 粘土材料27CORK 软木材料28CROSS 一系列十字形序号名称图例说明序号名称图例说明29DASH划线30DOLMIT地壳岩层31DOTS一系列点32EARTH地面33ESCHER Escher 图案34FLEX软性材料35GRASS草地36GRATE格栅区域37GRAVEL沙砾图案38HEX六边形39HONEY蜂巢图案40HOUND犬牙交错图案41INSUL绝缘材料42ISO02W100划线43ISO03W100划、空格线44ISO04W100长划、点线45ISO05W100长划、双点线46ISO06W100长划、三点线47ISO07W100点线48ISO08W100长划、短划线49ISO09W100长划、双短划线50ISO10W100划、点线51ISO11W100双划、点线52ISO12W100划、双点线53ISO13W100双划、双点线54ISO14W100划、三点线55ISO15W100双划、三点线56JIS_LC_20LC JIS A 0150(@20)序号名称图例说明序号名称图例说明57JIS_LC_20A LC JIS A 0150(@20)58JIS_LC_8LC JIS A 0150(@8)59JIS_LC_8A LC JIS A 0150(@8)60JIS_RC_10RC JIS A 0150(@10)61JIS_RC_15RC JIS A 0150(@15)62JIS_RC_18RC JIS A 0150(@18)63JIS_RC_30RC JIS A 0150(@30)64JIS_STN_1E STONE JIS A 0150(@1)65JIS_STN_2.5STONE JIS A 0150(@2.5)66JIS_WOOD WOOD JIS A 015067LINE平行水平线68MUDST泥沙69NET水平/垂直栅格70NET3网状图案 0-60-12071PLAST塑料制品72PLASTI塑料制品73SACNCR混凝土74SQUARE对齐的小方块75STARS六芒星76STEEL钢制品77SWAMP沼泽地带78TRANS热传递材料79TRIANG等边三角形80ZIGZAG楼梯效果81GOST_GLASS玻璃材质82GOST_WOOD木材材质83GOST_GROUND地面。

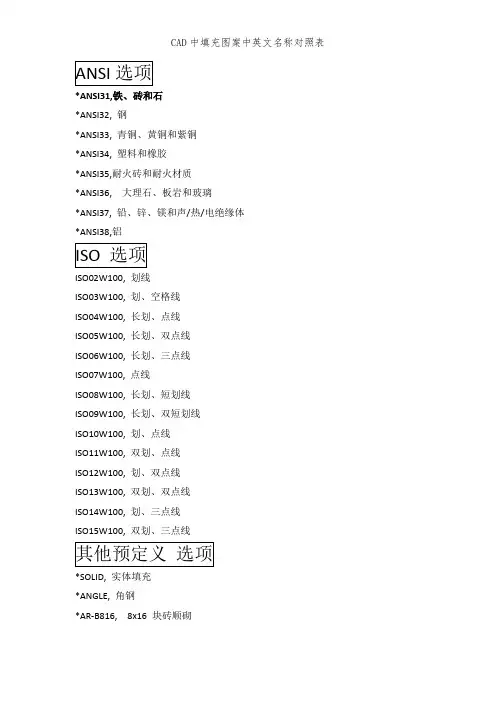

CAD中填充图案中英文名称对照表

*ANSI31,铁、砖和石*ANSI32, 钢*ANSI33, 青铜、黄铜和紫铜*ANSI34, 塑料和橡胶*ANSI35,耐火砖和耐火材质*ANSI36, 大理石、板岩和玻璃*ANSI37, 铅、锌、镁和声/热/电绝缘体*ANSI38,铝ISO02W100, 划线ISO03W100, 划、空格线ISO04W100, 长划、点线ISO05W100, 长划、双点线ISO06W100, 长划、三点线ISO07W100, 点线ISO08W100, 长划、短划线ISO09W100, 长划、双短划线ISO10W100, 划、点线ISO11W100, 双划、点线ISO12W100, 划、双点线ISO13W100, 双划、双点线ISO14W100, 划、三点线ISO15W100, 双划、三点线*SOLID, 实体填充*ANGLE, 角钢*AR-B816, 8x16 块砖顺砌*AR-B816C, 8x16 块砖顺砌，用灰泥接缝*AR-B88, 8x8 块砖顺砌*AR-BRELM, 标准砖块英式堆砌，用灰泥接缝*AR-BRSTD, 标准砖块顺砌*AR-CONC, 随机的点和石头图*AR-HBONE, 标准的砖块成人字形图案@ 45 度角*AR-PARQ1, 2x12 镶木地板: 12x12 的图案*AR-RROOF, 屋顶木瓦图案*AR-RSHKE, 屋顶树木摇晃的图案*AR-SAND, 随机的点图案*BOX, 方钢*BRASS, 黄铜材质*BRICK, 砖石类型的表面*BRSTONE, 砖和石*CLAY, 粘土材质*CORK, 软木材质*CROSS, 一系列十字形*DASH, 划线*DOLMIT, 地壳岩层*DOTS, 一系列点*EARTH, 地面*ESCHER, Escher 图案*FLEX, 软性材质*GOST_GLASS,玻璃材质*GOST_WOOD,木材材质*GOST_GROUND,地面*GRASS, 草地*GRATE, 格栅区域*GRAVEL,沙砾图案*HEX, 六边形*HONEY, 蜂巢图案*HOUND, 犬牙交错图案*INSUL, 绝缘材质*LINE, 平行水平线*MUDST, 泥沙*NET, 水平/垂直栅格*NET3, 网状图案*PLAST, 塑料材质*PLASTI, 塑料材质*SACNCR, 混凝土*SQUARE,对齐的小方块*STARS, 六芒星*STEEL, 钢材质*SWAMP, 沼泽地带*TRANS, 热传递材质*TRIANG, 等边三角形*ZIGZAG, 楼梯效果。

CAD中填充图案、中英文名称对照表知识讲解

C A D中填充图案、中英文名称对照表*ANSI31,铁、砖和石*ANSI32, 钢*ANSI33, 青铜、黄铜和紫铜*ANSI34, 塑料和橡胶*ANSI35,耐火砖和耐火材质*ANSI36, 大理石、板岩和玻璃*ANSI37, 铅、锌、镁和声/热/电绝缘体*ANSI38,铝ISO02W100, 划线ISO03W100, 划、空格线ISO04W100, 长划、点线ISO05W100, 长划、双点线ISO06W100, 长划、三点线ISO07W100, 点线ISO08W100, 长划、短划线ISO09W100, 长划、双短划线ISO10W100, 划、点线ISO11W100, 双划、点线ISO12W100, 划、双点线ISO13W100, 双划、双点线ISO14W100, 划、三点线ISO15W100, 双划、三点线*SOLID, 实体填充*ANGLE, 角钢*AR-B816, 8x16 块砖顺砌*AR-B816C, 8x16 块砖顺砌，用灰泥接缝*AR-B88, 8x8 块砖顺砌*AR-BRELM, 标准砖块英式堆砌，用灰泥接缝*AR-BRSTD, 标准砖块顺砌*AR-CONC, 随机的点和石头图*AR-HBONE, 标准的砖块成人字形图案 @ 45 度角*AR-PARQ1, 2x12 镶木地板: 12x12 的图案*AR-RROOF, 屋顶木瓦图案*AR-RSHKE, 屋顶树木摇晃的图案*AR-SAND, 随机的点图案*BOX, 方钢*BRASS, 黄铜材质*BRICK, 砖石类型的表面*BRSTONE, 砖和石*CLAY, 粘土材质*CORK, 软木材质*CROSS, 一系列十字形*DASH, 划线*DOLMIT, 地壳岩层*DOTS, 一系列点*EARTH, 地面*ESCHER, Escher 图案*FLEX, 软性材质*GOST_GLASS,玻璃材质*GOST_WOOD,木材材质*GOST_GROUND,地面*GRASS, 草地*GRATE, 格栅区域*GRAVEL,沙砾图案*HEX, 六边形*HONEY, 蜂巢图案*HOUND, 犬牙交错图案*INSUL, 绝缘材质*LINE, 平行水平线*MUDST, 泥沙*NET, 水平/垂直栅格*NET3, 网状图案*PLAST, 塑料材质*PLASTI, 塑料材质*SACNCR, 混凝土*SQUARE,对齐的小方块*STARS, 六芒星*STEEL, 钢材质*SWAMP, 沼泽地带*TRANS, 热传递材质*TRIANG, 等边三角形*ZIGZAG, 楼梯效果。

(word完整版)CAD中英材质对照表

CAD中英材质对照表1 SD CELTEXMAP “三维”字图2 4 WAY BAR PATTERN 四向棒形图案3 A MOEBA PATTERN 变形虫图案4 APE 猴面5 APE BUMP 金色猴面6 AQUA GLAZE 王水镶玻璃色7 BEIGE MATTE 灰褐色材质8 BEIGE PATTERN 灰褐色图案9 BEIGE PLASTTC 灰褐色塑料10 BLACK MATTE 黑色材质11 BLACK PLASTIC 黑色材质12 BLUE GLASS 蓝色玻璃13 BLUE GOOSE 忧郁的鹅14 BLUE MARBLE 蓝色大理石15 BLUEMATTE 蓝色材质16 BLUE MAETALLC 蓝色金属17 BLUE PLANET 篮色的行星轨道18 BLUE PLASTIC 蓝色塑料19 BLUE PLASTIC 27 蓝色塑料（27)20 BLUE PLASTIC 50 蓝色塑料(50）21 BLUEPLASTIC77 蓝色塑料（77）22 BLUE RINGS 蓝色光环23 BLUE/GREEN/CYAN 蓝色/绿色/青蓝24 BLUE/GRN 3DS “三维”字图25 BLUESTRIPE PATRN 蓝条纹图案26 BRASS GIRMAP 黄铜色流状图27 BRASS VALLBY 黄铜色山谷28 BRIGHT LIGHT 亮的光辉29 BRIGHT OLIVE 亮橄榄色30 BROWN BRICK 粽色方砖31 BROWN BRICK2S 棕色的方砖（2S）32 BROWN BUMPYBRICK 粽色不规则方砖33 BROWN MATTE 棕色材质34 BUMPY CAMOUFLAGE 凹凸的伪装35 BUMPY GRID 凹凸的格子36 BUMPY METAL 凹凸的材质37 BUMPYPATRN GLASS 凹凸图案的玻璃38 BUMPYWHTTE STONE 凹凸的白石头39 CHECKER OPA/SHIN 表蓝不透明棋盘40 CHECKER OPACPUR 粉红不透明棋盘格41 CHECKER OPACITY 不透明棋盘图案42 CHECKER TEXTURE 棋盘格子图案43 CHROME BLUE SKY 铬色蓝天44 CHROME GIRMAP 铬色流状图45 CHROME LAKE 铬色的湖46 CHROME PEARL 铬色珍珠47 CHROME SKY 铬色天空48 CHROMW SUNSET 铬色日落49 CHROMEW WALLEY 铬色山容50 CHROME VICTORIAN 铬色王朝风格51 CLOVER PATTERN 苜蓿图案52 COLOR-X PATTERN “X”颜色字53 CONCRETE TILE 混凝土瓷砖54 COPPER 铜材质55 CREAM PLASTIC 奶油色塑料56 CROSSHATCH PATRN 交叉图案57 CRUISER 巡洋舰图案58 CYAN MATTE 表蓝色材质59 CYAN METALIC 表蓝色金属60 CYM-TINTED APE 猴面图案61 DARK BROWN MATTE 深棕色材质62 DRAK GRAY LUSTER 深灰色63 DARK GRAY MATTE 深灰色材质64 DRAK OL IVE MATTE 深橄榄色材质65 DARK WOOD INLAY 深色木质嵌入66 DRAK WOOD TILE 深色木质砖67 EYEBALL PATTERN 眼珠图案68 GLASS 玻璃材质69 GOLD1 金色170 GOLD2 金色素71 GOLD 3D MAP 金色“三维”字图72 GRANITE PEBBLES 粗面花岗岩73 GRAY MABLE 灰色大理石74 GRAY MATTE 灰色材质75 GRAY SEMIGLOSS 半磨光的灰色76 GRAY/BLUE PAINT 灰/蓝颜色77 GREEN GLASS 绿色玻璃78 GREEN MATE 绿色材质79 GREEN PLASTIC 绿色塑料80 GREEN VINES 绿色蔓藤植物81 JUPTTER TEXMAP 丘比特图案82 LEADED BMP GLASS 铅点阵玻璃83 LIGHT WOOD TILE 亮木色砖84 LITEWOOD SHINGLS 亮木材质85 MARBLE—GREEN 绿色大理石86 MARBLE-PALE 浅灰色大理石87 MARBLE—TAN 黄褐色大理石88 MAROON PEARL 褐红色珍珠89 METAL CHERRY RED 草莓红材质90 MOLEDE PLASTIC 塑料模型91 MOSAIC PATTERN 马赛克图案92 MOTTLED MARBLE 杂色大理石93 MOTTLED PLASTIC 杂色塑料94 OLD METAL 破旧的材质95 LOLIVE DRAB 橄榄色+浅黄色96 OLIVE METAL 橄榄色材质97 ORANGE MATTE 橘色材质98 ORANGE PLASTIC 橘色塑料99 PALM FROND 棕榈叶100 PALM TREE TRUNK 棕榈树干101 PAT0003 西南图案102 PINK MARBLE 粉红色大理石103 PINKPLASTIC 粉红色塑料104 PITTED METAL 豆痕材质105 POLKADOT PATTERN 圆点图案106 PURPLE METAL 深紫色金属107 PURPLE PLASTIC 紫色塑料108 RED GLASS 红色玻璃109 RED GOURAUD 红色皮面110 RED MATE 红色材质111 RED PLASTIC 红色塑料112 RED TILE PATTERN 红色块状图杂113 REFLECT HOUSE 反射房屋图案114 SAND TEXTURE 纱纹图案115 SEMICIRCLE PATRN 半圆图案116 SLATEL—PATTERN L形石板瓦117 SOUTHWEST PATTERN 西南图案118 SQUARE DOT PATRN 方形的点图案119 SQUIG RED/V10 扭曲的红色120 SQUIG RED/V105 特殊红色121 STITCHED PATTERN 缝补状图案122 TAN TILE PATTERN 黄褐色块状图案123 TILE GOLDGRANTTE 块状金色花岗岩124 TILE GRAYGRANITE 块状灰色花岗岩125 TILE PINKGRANTTE 块状粉红花岗岩126 TILE TAN GRANTTE 块状黄褐色图案127 TILE WHITE 块状白128 TRIPAT 三色图案129 V PATTERN V图案130 VIOLET PLASTTC 紫罗兰塑料材质131 WHTTE GLASS 白玻璃132 WHITE MATTE 白色材质133 WHITE PLASTIC 白塑料134 WHTTE PLASTIC 2S 白塑料（2S）135 WOOD-DRAK ASH 木头质（黑灰）136 WOOD-DRAK RED 木头质(深红）137 WOOD—MED ASH 木头质（偏白) 138 WOOD—TEAK 木头质(柚木色）139 WOOD—WHITE ASH 木头质(白灰）140 WOOD INLAY-A 木嵌入图案（A) 141 WOODINLAY—B 木嵌入图案(B）142 Y—GRID PATTERN Y式图案143 YELLOW GLASS 黄色玻璃144 YELLOW PLASTIC 黄色塑料145 ZIGZAG PATTERN 菱形图案。

CAD自带填充图案、中英文名及图例称对照表

ANSI 选项*ANSI31,铁、砖和石*ANSI32, 钢*ANSI33, 青铜、黄铜和紫铜*ANSI34, 塑料和橡胶*ANSI35,耐火砖和耐火材质*ANSI36, 大理石、板岩和玻璃*ANSI37, 铅、锌、镁和声/热/电绝缘体*ANSI38,铝ISO 选项页脚内容1ISO02W100, 划线ISO03W100, 划、空格线ISO04W100, 长划、点线ISO05W100, 长划、双点线ISO06W100, 长划、三点线ISO07W100, 点线ISO08W100, 长划、短划线ISO09W100, 长划、双短划线ISO10W100, 划、点线页脚内容2ISO11W100, 双划、点线ISO12W100, 划、双点线ISO13W100, 双划、双点线ISO14W100, 划、三点线ISO15W100, 双划、三点线其他预定义选项*SOLID, 实体填充*ANGLE, 角钢页脚内容3*AR-B816, 8x16 块砖顺砌*AR-B816C, 8x16 块砖顺砌，用灰泥接缝*AR-B88, 8x8 块砖顺砌*AR-BRELM, 标准砖块英式堆砌，用灰泥接缝*AR-BRSTD, 标准砖块顺砌*AR-CONC, 随机的点和石头图放大的图案为*AR-HBONE, 标准的砖块成人字形图案@ 45 度角*AR-PARQ1, 2x12 镶木地板: 12x12 的图案*AR-RROOF, 屋顶木瓦图案页脚内容4*AR-RSHKE, 屋顶树木摇晃的图案*AR-SAND, 随机的点图案*BOX, 方钢*BRASS, 黄铜材质*BRICK, 砖石类型的表面*BRSTONE, 砖和石*CLAY, 粘土材质*CORK, 软木材质*CROSS, 一系列十字形页脚内容5*DASH, 划线*DOLMIT, 地壳岩层*DOTS, 一系列点*EARTH, 地面*ESCHER, Escher 图案*FLEX, 软性材质*GOST_GLASS,玻璃材质*GOST_WOOD,木材材质*GOST_GROUND,地面*GRASS, 草地页脚内容6*GRATE, 格栅区域*GRAVEL,沙砾图案*HEX, 六边形*HONEY, 蜂巢图案*HOUND, 犬牙交错图案*INSUL, 绝缘材质*LINE, 平行水平线*MUDST, 泥沙*NET, 水平/垂直栅格页脚内容7*NET3, 网状图案*PLAST, 塑料材质*PLASTI, 塑料材质*SACNCR, 混凝土*SQUARE,对齐的小方块*STARS, 六芒星*STEEL, 钢材质*SWAMP , 沼泽地带页脚内容8*TRANS, 热传递材质*TRIANG, 等边三角形*ZIGZAG, 楼梯效果页脚内容9。

CAD自带填充图案、中英文名和图例称对照表

*ANSI31,铁、砖和石
*ANSI32, 钢
*ANSI33, 青铜、黄铜和紫铜
*ANSI34, 塑料和橡胶
*ANSI35,耐火砖和耐火材质
*ANSI36, 大理石、板岩和玻璃
*ANSI37, 铅、锌、镁和声/热/电绝缘体
*ANSI38,铝
ISO02W100, 划线
ISO03W100, 划、空格线
ISO04W100, 长划、点线
ISO05W100, 长划、双点线
ISO06W100, 长划、三点线
ISO07W100, 点线
ISO08W100, 长划、短划线
ISO09W100, 长划、双短划线
ISO10W100, 划、点线
ISO11W100, 双划、点线
ISO12W100, 划、双点线
ISO13W100, 双划、双点线
ISO14W100, 划、三点线
ISO15W100, 双划、三点线
*SOLID, 实体填充
*ANGLE, 角钢
*AR-B816, 8x16 块砖顺砌
*AR-B816C, 8x16 块砖顺砌，用灰泥接缝
*AR-B88, 8x8 块砖顺砌
*AR-BRELM, 标准砖块英式堆砌，用灰泥接缝
*AR-BRSTD, 标准砖块顺砌
*AR-CONC, 随机的点和石头图放大的图案为
*AR-HBONE, 标准的砖块成人字形图案@ 45 度角
*AR-PARQ1, 2x12 镶木地板: 12x12 的图案
*AR-RROOF, 屋顶木瓦图案
*AR-RSHKE, 屋顶树木摇晃的图案。

建筑图层中英文对照表cad

建筑图层中英文对照表层名解释线型颜色笔宽DOTE 轴线dote 10 0.15AXIS 轴标continuous 1/7 0.15/0。

3WALL 墙continuous 2 0.55COLUMN 柱/剪力墙continuous 3 0.4SD 柱/剪力墙填充continuous 252 0。

2(灰度60％）LINE 看线continuous 1WINDOW 门窗continuous 4MC 门窗编号continuous 6BALCONY 阳台continuous 6STAIR 楼梯continuous 4洁具/LVR 洁具/橱具continuous 1 0。

15家具/FUR 家具253 0。

15（灰度30％）PUB—DIM 标高/图名标注1/7 0.15/0.25PUB-DIM1 公共标注1/7内部尺寸/PUB-DIM2 细节标注1/7PUB-HATCH 公共填充8 0.15瓦坡屋顶填充 5 0。

15PUB—TEXT 索引文字说明1/7 0.15/0.25房间名称房间名称7 0.25E—OUTLINE 立面大轮廓2 0.55E-WALL 立面轮廓（转折线）7 0.4E—Window 立面窗4 0.3HIDDEN 虚线hidden 4 0.2HOLE 留洞continuous 4 0。

2其它continuous 4 0.2结构层名解释线型颜色颜色（GS线宽)Sbeam-s 实线梁continuous 兰色青色(0.15）<0.13> Sbeam-x 虚线梁dash 兰色青色（0。

15）〈0。

13〉Scolumn-s 实线柱continuous 黄色黄色(0。

30）〈0.25〉Scolumn-x 虚线柱dash 黄色黄色（0。

30）<0。

25> Swall-s 实线墙Continuous 黄色黄色(0。

30）〈0.25〉Swall—x 虚线墙dash 黄色黄色(0。

30) <0。

建筑图CAD中各线型名称英文缩写对应表

建筑图CAD中各线型名称英文缩写对应表平面图类图层中文名图层英文名说明建筑-轴线 A-AXIS 各层平面、剖面、立面、详图中的轴线。

建筑-墙 A-WALL 所有平面实墙；剖面，详图的剖切墙体，梁板。

建筑-人防墙 A-AIRD-WALL 人防临空墙、密闭墙，抗爆档墙建筑-轻质墙体A-WALL-PRTN 平面各种材料的轻质隔墙，卫生间分段隔墙及门。

建筑-玻璃幕墙A-WALL-GLAZ 平面玻璃幕墙。

建筑-矮墙 A-WALL-PRHT 平面、立面围墙、院墙及院门。

建筑-墙保温层 A-WALL-HPRT 平面、立面、剖面、详图的保温层，防水层。

建筑-柱子边线 A-GLOS 柱子、剪力墙边线。

建筑-柱子填充 A-GLOS-HATH 柱子、剪力墙、其它灰度填充（回填土除外）。

建筑-平面阳台、护栏A-FLOR-BALC 平面图中央台栏杆、栏板、扶手。

建筑-楼梯 A-FLOR-STRS 楼梯、自动扶梯、踏步、坡道及其栏杆电梯轿厢。

建筑-烟道 A-FLOR-FLUE 成品烟道。

建筑-门窗 A-DRWD 平面门窗、百叶窗。

建筑-门窗编号 A-DRWD-IDEN 门窗名称编号。

建筑-房间编号 A-ROOM-IDEN 房间编号。

建筑-防火卷帘 A-DRWD-FIRE 建筑消防设备及编号，如：防火卷帘及编号。

(可用Pline 线)建筑-门口线 A-DRWD-GRND 门口线、高差线。

建筑-洁具、厨具 A-FLOR-SPCL 厨房卫生间设备、水槽、水池、洁具。

建筑-家具 A-FURN 室内家具布置。

平面图纸对象建筑-平面看线 A-OVER 平面投影线、停车场车库道。

室外环境构筑物投影线。

建筑-散水 A-APRO 散水。

建筑-屋顶 A-ROOF 屋顶轮廓线，屋面各构筑物投影线楼板留洞。

建筑-面层 A-SURF 平面、立面、剖面、详图的面层。

建筑-平面填充 A-HATH 平面材料填充、公共图案填充，如防火分区，人防单元。

建筑-停车位 A-PARK-SIGN 停车位建筑-停车道 A-PARK-CURB 车库车道线，行车方向线，道牙。

CAD中的图案填充中英对照

AutoCAD中的图案填充中英对照ANSI（8种）图案中文图案中文图案中文图案中文金属材料、砖铜、砖耐火材料耐火砖非金属材料绝缘体固体材料钢、砖塑料、橡胶大理石、玻璃铝ISO（14种）划线长划、三点线划、点线划、三点线划线、空格线点线、湿地双划、点线双划、三点线长划、点线长划、短点线划、双点线长划、双点线长划、双短点线双划、双点线其它预定义实体填充随机的点和石头铜夹板、地壳岩层角钢标准砖块按450人字图案砖、用砖砌点线、湿地8×16 块砖顺砌12×12镶木地板砖、石地面8×16块砖顺砌用灰泥接缝屋顶木瓦黏土、陶土隐藏图案8×8块砖顺砌屋顶遮光软木塞双划、柔性材料标准砖块英式堆砌用灰泥接缝随机的点图案粉末冶金交叉、横跨石子标准砖块顺砌框架图案划线栅格、炉箅AutoCAD图案填充中英对照其它预定义图案中文图案中文图案中文图案中文草坪长划、三点线塑料点线、湿地泡沫塑料泥浆、液体钢筋混凝土透明、透过收缩、缓冲绕组元件四边对齐三角结构材料布花纹网格星结构材料锯齿结构隔热、隔音塑料固体材料钢、砖注：以上图案填充的汉英对照仅供参考，应根据GB规定和实际需要进行选择使用。

剖面符号（GB/T4457.5-1984）材料名称剖面符号材料名称剖面符号金属材料（已有规定剖面符号者除外）格网（筛网、过滤网等）非金属材料（已有规定剖面符号者除外）混凝土型砂、粉末冶金、陶瓷刀片、硬质合金刀片等钢筋混凝土木质胶合板（不分层数）砖线圈绕组元件玻璃及其它透明材料转子、电枢、变压器、电抗等的叠钢片液体木材纵剖面基础周围的泥土横剖面注：1、剖面符号仅表示材料的类型，材料的名称和代号另行注明。

2、叠钢片的剖面线方向，应与束装中叠钢片的方向一致。

3、液面用细实线绘制。

常用建筑材料图例序号名称图例备注1 自然土壤包括各种自然土壤2 夯实土壤3 砂、灰土靠近轮廓线绘制较密的点4 砂砾石、碎砖三合土5 石材6 毛石7 普通砖包括实心砖、多孔砖、砌块等砌体，断面较窄不易绘出图例线时，可涂红8 耐火砖包括耐酸砖等砌体9 空心砖指非承重砖等砌体10 饰面砖包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11 焦渣、矿渣包括与水泥、石灰等混合而成的材料12 混凝土1、指能承重的混凝土、钢筋混凝土2、包括各种强度等级、骨料、添加剂的混凝土3、在剖面图上画出钢筋时，不画图例线4、断面图形小，不易画出图例线时，可涂黑13 钢筋混凝土14 多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等15 纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等16 泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料17 木材横断面，作图为垫木、木砖或木龙骨纵断面18 胶合板应注明为：×（层数）胶合板。

AUTOCAD图层标准中英文对照表

AUTOCAD图层标准中英文对照表CAD 图层标准The CAD Layer NamesDWS标准文件简写专业码English Name 英文名Chinese Name 中文名Description 描述Abbreviate缩写Arch 建筑建筑Architectural ASite Plan 总图总图Site Plan BStruct 结构结构Structural SPlumbing 给排水给排水Plumbing PElect 电气电气Electrical EMech 暖通暖通Mechanical MGas 燃气燃气Gas GTelecom 智能化智能化Telecommunications TLandscape 景观景观Landscape LInteriors 室内室内设计Interiors C图层命名格式采用以下四种：1.主组码2.主组码-次组码3.主组码-状态码4.主组码-次组码-状态码注释：①.主组码----由四个西文组成，用于详细说明专业特征，可以和任意专业码组合。

②.次组码----由四个西文组成，用于进一步区分主组码类型，是可选项，用户可以自定义次组码。

次组码可以和不同主组码组合。

③.状态码----由四个西文组成，用于区分改建、加固房屋中该层实体的状态，是可选项。

Architectural 建筑Project name 项目名称：CORE LAYER ATTRIBUTE PLOT STYLE English Name Chinese Name Description 描述Color Line typeA-APRO 散水Apron 散水8 continuous A-APRO A-AREA 面积Area calculation boundary lines 边界面积计算6-magenta continuous A-AREA A-AREA-IDEN 面积-编号Room identification numbers 房间编号7-white continuous A-AREA-IDENA-AIRD-DIMS 人防-标注People’s air defence dimensions人防标注103 continuous A-AIRD-DIMS A-AIRD-EQPM 人防-设备People’s air defence equipment人防厕所、水箱、防爆墙3-green continuous A-AIRD-EQUP A-AIRD-WALL 人防-墙体People’s air defence walls人防墙30 continuous A-AIRD-WALL A-AIRD-WIND 人防-门窗Windows 窗131 continuous A-WIND A-AIRD-WIND-IDEN 人防-窗户-编号Window identification numbers, hardware group, etc. 窗编号、五金器具组等103 continuous A-WIND-IDEN A-COLS 柱子Columns 柱6-magenta continuous A-COLS A-COLS-HATH 柱子-填充Columns in structure 柱填充8 continuous A-COLS-HATH A-COLS-STEL 柱子-钢结构Columns in structure 结构柱7-white continuous A-COLS-STEL A-DASH 虚线Dashed 虚线151 HIDDEN2 A-DESH A-DECK 平台Structure floor deck , balcony and parapet(wall) 平台、阳台、女儿墙23continuous A-DECK A-DETL-MEDM 详图-中线Detail linework - medium weight lines 中线2-yellow continuous A-DETL-MEDM A-DETL-HATH 详图-影线Textures and hatch patterns 肌理和图案9 continuous A-DETL-HATH A-DETL-HEVY 详图-粗线Detail linework - heavy weight lines 粗线6-magenta continuous A-DETL-HEVY A-DETL-THIN 详图-细线Detail linework - thin weight lines 细线（面层线）7-white continuous A-DETL-THIN A-DRAI 排水管、排水沟Drain 排水管61continuous A-DRAI A-DRAI-IDEN 排水管-注释Drain 排水管编号及引出线7-white continuous A-DRAI-IDENA-ELEV-MEDM 立面-中线Elevation linework - mediumweight lines 中线（内轮廓线）2-yellow continuous A-ELEV-MEDM A-ELEV-HATH 立面-影线Hatch Patterns for Elevations 立面纹理图案8 continuous A-ELEV-HATH A-ELEV-HEVY 立面-粗线Elevation linework - heavy weight lines 粗线（外轮廓线）255continuous A-ELEV-HEVY A-ELEV-OVER 立面-看线Elevation linework - thin weight lines 看线8continuous A-ELEV-OVER A-ELEV-THIN 立面-细线Elevation linework - thin weight lines 细线153continuous A-ELEV-THIN A-ELEV-WALL 立面-墙线Elevation linework - medium weight lines 墙线7-White continuous A-ELEV-WALL A-ELEV-WIND 立面-门窗Elevation linework - medium weight lines 门窗145 continuous A-ELEV-WIND A-ELEV-WIND-OPEN 立面-门窗-开启线Elevation linework - medium weight lines 门窗8 continuous A-ELEV-WIND-OPENA-EQPM 设备Equipment - built in 设备-内置210 continuous A-EQPMA-EQPM-MECH 设备-空调Equipment of mechanical discipline 空调设备191 continuous A-EQPM-MECH A-EQPM-HYDR 设备-消火栓Equipment of Hydrant wate supply pipeline 空调设备61 continuous A-EQPM-HYDRA-FIXT 洁具Miscellaneous fixtures 卫生洁具等设备211 continuous A-FIXTA-FLOR 高差线Floor 高差线5-blue continuous A-FLORA-FLOR-GRID 层高线Floor-Grid 层高线1-red CCDID0GLB00001 A-FLOR-GRID A-FURN 家具Furniture 家具9 continuous A-FURNA-GLAZ 玻璃Windows, curtain walls, glazed partitions 窗、帘墙、玻璃幕2-yellow continuous A-GLAZA-HATH-BRIK 填充Hatch 阴影线（平面其它填充）3-green continuous A-HATH-BRIK A-HATH-CONC 填充-砼线Hatch by concrete 混凝土阴影线3-green continuous A-HATH-CONC A-HATH-METL 填充-金属Hatch by metal 石料阴影线3-green continuous A-HATH-METL A-HATH-OTHR 填充-铺地Hatch by flooring 石料阴影线3-green continuous A-HATH-OTHR A-HIDN 投影虚线Hidden lines 投影虚线8 continuous A-HIDN A-HRAL 护栏Stair and balcony handrails, guard rails 楼梯和阳台护栏防护扶手95 continuous A-HRALA-HOLE 洞口Holes in wall, floor, etc. 墙体洞口41 continuous A-HOLEA-HOLE-IDEN 洞口-编号Holes in wall, floor, etc. 墙体洞口40 continuous A-HOLE-IDENA-INSU 保温Insulating layer 保温层21continuous A-INSUA-OVER 平面看线Outlines - medium weight lines 平面看线33 continuous A-OVERA-OTLN 平面轮廓线Outlines - medium weight lines 平面轮廓线3-green continuous A-OTLNA-PRKG-CARS 车场-轿车Cars 轿车8 continuous A-PKNG-CARS A-PRKG-DRIV 停车位-流线Drive 停车位流线1-red continuous A-PKNG-DRIVA-REDL 红线Red line of planning road 规划道路红线1-red continuous A-REDLA-ROAD 道路Roadways 机动车道4-cyan continuous A-ROAD A-ROAD-CURB 道路-人行道Central line of planning road 道路中心线3-green C-D_D0AL01-100 A-ROAD-CURB A-ROOF 屋顶Roof 屋顶4-cyan continuous A-ROOFA-ROOF-HATH 屋面-填充Roof hatch 屋面-填充9 continuous A-ROOF-HATH A-ROOF-OTLN 屋顶-轮廓Roof outline 屋顶外轮廓线4-cyan continuous A-ROOF-OTLN A-ROOM-AREA 户型-面积Room area index 户型面积指标21 continuous A-ROOM-AREA A-ROOM-IDEN 户型-编号Room identification numbers 户型编号23 continuous A-ROOM-IDENA-SECT-MEDM 剖面-中线Section linework - medium weight lines 中线6-magenta continuous A-SECT-MEDM A-SECT-HATH 剖面-图案Textures and hatch patterns 图例和图案8 continuous A-SECT-HATH A-SECT-HEVY 剖面-粗线Section linework - heavy weight lines 粗线2-yellow continuous A-SECT-HEVY A-SECT-THIN 剖面-细线Section linework - thin weight lines 细线30 continuous A-SECT-THINA-SPOT 场所Spot 场所9 continuous A-SPOT A-STRS 楼梯Stairs treads, Stair risers; escalators, ladders 楼梯踏步、踢板、自动扶梯、梯子2-yellow continuous A-STRS A-STRS-EVTR 楼梯-电梯Elevator cars and equipment 电梯及设备151 continuous A-STRS-EVTRA-WALL 墙体Walls general 墙255continuous A-WALL A-WALL-HATH 墙体-填充Wall insulation, hatching and fill 墙填充8 continuous A-WALL-HATH A-WALL-INTE 墙体-内隔墙Move walls 隔断墙体white continuous A-WALL-INTE A-WIND 门窗Windows and doors 窗50 continuous A-WIND A-WIND-BLIN 窗户-百叶Window blind 百叶窗61 continuous A-WIND-BLIN A-WIND-IDEN 窗户-编号Window identification numbers, hardware group, etc. 窗编号、五金器具组等4-cyan continuous A-WIND-IDEN0 系统图层System layer (no delete) 系统图层不可删7-white continuous A-0A-0-XREF 外部引用文件设置图层Xref layer 外部引用文件设置图层2-yellow continuous A-0-X A-AROW 箭头Witness/extension lines, dimension terminators, dim. text 注释-箭头21 continuous A-ANNO-AROW A-ANNO-DIMS 注释-标注Witness/extension lines, dimension terminators, dim. text 标注（第三道尺寸）3-green continuous A-ANNO-DIMS A-ANNO-INDX 注释-索引Index numbers 索引号42 continuous A-ANNO-IDEN A-ANNO-LEVL 注释-标高±0 level of architectural 建筑标高3-green continuous A-ANNO-LEVL A-ANNO-NOTE 注释-说明Job Notes, Legends, schedules and identification text 项目图纸说明、图例、进度表和索引文字3-green continuous A-ANNO-NOTE A-ANNO-TEXT 注释-文字Miscellaneous text and callouts with associated leaders 文字33 continuous A-ANNO-TEXT A-BORD 图框Information on sheet border (Border and Title Block) 图框信息（图框边界线和图签）3-green continuous A-BORD A-BORD-HATH 图框-填充Information on sheet border (Border and Title Block) 图框信息（图框填充）3-green continuous A-BORD-HATH A-BORD-VPTS 图框-视口线Information on sheet border (Border and Title Block) 图框信息（图纸空间视口线）221 continuous A-BORD-VPTS A-GRID 轴网Grid 轴线，轴网（经纬线）1-red CCDID0GLB00001 A-GRID A-GRID-DIMS 轴网-尺寸Structural grid dimensions 轴网尺寸标注（第一、二道尺寸）103 continuous A-GRID-DIMS A-GRID-IDEN 轴网-编号Structural grid iden 轴线编号103 continuous A-GRID-IDEN A-KEYP 缩略图Key plan 缩略图9 continuous A-KEPL A-OTHR- MEDM 其它-中线Other layer 中线2-yellow continuous A-OTHR-MEDM A-OTHR-HEVY 其它-粗线Other layer 粗线6-magenta continuous A-OTHR-HEVY A-OTHR-THIN 其它-细线Other layer 细线7-white continuous A-OTHR-THIN A-REVD 云线Revcloud lines 云线2-yellow continuous A-REVD A-TABL 表格线Table line 表格外框线7-white continuous A-TABL A-TEMP 临时（辅助线）T emp layer 临时图层191 continuous A-TEMP A-WIPE 遮蔽Wipeout 局部遮蔽7-white continuous A-WIPE DEFPOINTS 系统非打印System default no print layer 默认点标记图层（系统图层不可删）2-yellow continuous A-DEFPOINTS备注：图层颜色可随项目的需求进行更改。

CAD自带填充图案、中英文名及图例称对照表

*ANSI31,铁、砖和石*ANSI32, 钢*ANSI33, 青铜、黄铜和紫铜*ANSI34, 塑料和橡胶*ANSI35,耐火砖和耐火材质*ANSI36, 大理石、板岩和玻璃*ANSI37,铅、锌、镁和声/热/电绝缘体*ANSI38,铝ISO02W100, 划线ISO03W100, 划、空格线ISO04W100, 长划、点线ISO05W100, 长划、双点线ISO06W100, 长划、三点线ISO07W100, 点线ISO08W100, 长划、短划线ISO09W100, 长划、双短划线ISO10W100, 划、点线ISO11W100, 双划、点线ISO12W100, 划、双点线ISO13W100, 双划、双点线ISO14W100, 划、三点线ISO15W100, 双划、三点线*SOLID, 实体填充*ANGLE, 角钢*AR-B816, 8x16 块砖顺砌*AR-B816C, 8x16 块砖顺砌，用灰泥接缝*AR-B88, 8x8 块砖顺砌*AR-BRELM, 标准砖块英式堆砌，用灰泥接缝*AR-BRSTD, 标准砖块顺砌*AR-CONC, 随机的点和石头图放大的图案为*AR-HBONE, 标准的砖块成人字形图案@ 45 度角*AR-PARQ1, 2x12 镶木地板: 12x12 的图案*AR-RROOF, 屋顶木瓦图案*AR-RSHKE, 屋顶树木摇晃的图案*AR-SAND, 随机的点图案*BOX, 方钢*BRASS, 黄铜材质*BRICK, 砖石类型的表面*BRSTONE, 砖和石*CLAY, 粘土材质*CORK, 软木材质*CROSS, 一系列十字形*DASH, 划线*DOLMIT, 地壳岩层*DOTS, 一系列点*EARTH, 地面*ESCHER, Escher 图案*FLEX, 软性材质*GOST_GLASS,玻璃材质*GOST_WOOD,木材材质*GOST_GROUND,地面*GRASS, 草地*GRATE, 格栅区域*GRAVEL,沙砾图案*HEX, 六边形*HONEY, 蜂巢图案*HOUND, 犬牙交错图案*INSUL, 绝缘材质*LINE, 平行水平线*MUDST, 泥沙*NET, 水平/垂直栅格*NET3, 网状图案*PLAST, 塑料材质*PLASTI, 塑料材质*SACNCR, 混凝土*SQUARE,对齐的小方块*STARS, 六芒星*STEEL, 钢材质*SWAMP, 沼泽地带*TRANS, 热传递材质*TRIANG, 等边三角形*ZIGZAG, 楼梯效果。

CAD图例查询表（图案填充）

CAD图例查询表（图案填充）耕土GKstt人工填土GKrgtt 杂填土GKztt素填土GKstt冲填土GKctt填土GKrgtt 淤泥GKyn淤泥质粘土GKynznt 淤泥质粉土GKynzft 泥炭GKnt泥炭质粘土Gkntznt 泥炭质粉土Gkntzft 淤泥质粉质粘土GKynzfzn 淤泥质砂土GKynzst 粘土GKnxt粉质粘土GKfznt 重粉质粘土GKzfznt 粘质土GKnxt粉土GKft粘质粉土GKnzft 砂质粉土GKszft 粉质土GKft 粉砂GKfs细砂GKxs中砂GKzs粗砂GKcs砾砂GKls粉细砂GKfs细中砂GKxs中粗砂GKcs粗砾砂GKcs各种组合砂GKcs砂类土GKcs圆砾GKyl角砾GKjl卵石GKLs1碎石GKss漂石GKps块石GKks砾石GKLs1砾类土Gkyl卵石土GKLs1漂石土GKps黄土GKht黄土状粘土GKhtznt 黄土状粉质粘土GKhtzfzn 黄土状粉土GKhtzft 湿陷性粘土GKhtznt 湿陷性粉质粘土GKhtzfzn 湿陷性粉土GKhtzfzn 湿陷性土GKhtznt 砾质粘性土GKlznxt 砂质粘性土GKsznxt 粘性土GKnxt残积土GKnxt有机质土Gkyjzt 红粘土GKhnt次生红粘土GKnxt膨胀土GKnxt盐渍土GKnxt多年冻土GKdndt 混合土GKhht沙漠土GKsmt污染土GKnxt分散土GKfst凝灰岩GKnhy泥岩GKny页岩GKyy泥灰岩GKnhy1煤岩GKmc片岩GKpy板岩GKby千枚岩GKqmy混合岩GKhhy糜棱岩GKmly泥质粉砂岩GKnzfsy岩GKfszny 花岗岩GKhgy 闪长岩GKscy 辉长岩GKhcy 玢岩GKfy 流纹岩GKlwy 安山岩GKasy 粗面岩GKcmy 玄武岩GKxwy 火山角砾岩GKhsjly 砾岩GKly角砾岩GKjly 砂岩GKsy石灰岩GKshy 白云岩GKbyy 片麻岩GKpmy 大理岩GKdly 石英岩GKsyy 中砂岩GKzsy 砂砾岩GKshly 碎裂岩GKsly 粗砂岩GKcsy 粉砂岩GKfsy 硅化砂岩GKghsy 硅化岩GKghy 花岗混合岩GKhghhy 花岗片麻岩GKhgpmy 辉绿岩GKhly 空洞水油冰其他稍密卵石GKSSLS 中密卵石GKZMLS1密实卵石GKMSLS1疏松卵石GKSSLS1泥质砂岩GKNZSY1砂质泥岩GKSZNY1新近沉积XJCJ 新填土zzp砂性土xjcj硅质灰岩GKGZHY土GKkshnt 泥质白云岩Gknzbyy 泥质石灰岩Gknzshy 软塑红粘土GKrshnt 燧石灰岩GKSSHY 硬塑红粘土Gkyshnt 尾细砂GKxs尾粉土GKft。

CAD中的图案填充中英对照

AutoCAD中的图案填充中英对照ANSI（8种）图案中文图案中文图案中文图案中文金属材料、砖铜、砖耐火材料耐火砖非金属材料绝缘体固体材料钢、砖塑料、橡胶大理石、玻璃铝ISO（14种）划线长划、三点线划、点线划、三点线划线、空格线点线、湿地双划、点线双划、三点线长划、点线长划、短点线划、双点线长划、双点线长划、双短点线双划、双点线其它预定义实体填充随机的点和石头铜夹板、地壳岩层角钢标准砖块按450人字图案砖、用砖砌点线、湿地8×16 块砖顺砌12×12镶木地板砖、石地面8×16块砖顺砌用灰泥接缝屋顶木瓦黏土、陶土隐藏图案8×8块砖顺砌屋顶遮光软木塞双划、柔性材料标准砖块英式堆砌用灰泥接缝随机的点图案粉末冶金交叉、横跨石子标准砖块顺砌框架图案划线栅格、炉箅AutoCAD图案填充中英对照其它预定义图案中文图案中文图案中文图案中文草坪长划、三点线塑料点线、湿地泡沫塑料泥浆、液体钢筋混凝土透明、透过收缩、缓冲绕组元件四边对齐三角结构材料布花纹网格星结构材料锯齿结构隔热、隔音塑料固体材料钢、砖注：以上图案填充的汉英对照仅供参考，应根据GB规定和实际需要进行选择使用。

剖面符号（GB/T4457.5-1984）材料名称剖面符号材料名称剖面符号金属材料（已有规定剖面符号者除外）格网（筛网、过滤网等）非金属材料（已有规定剖面符号者除外）混凝土型砂、粉末冶金、陶瓷刀片、硬质合金刀片等钢筋混凝土木质胶合板（不分层数）砖线圈绕组元件玻璃及其它透明材料转子、电枢、变压器、电抗等的叠钢片液体木材纵剖面基础周围的泥土横剖面注：1、剖面符号仅表示材料的类型，材料的名称和代号另行注明。

2、叠钢片的剖面线方向，应与束装中叠钢片的方向一致。

3、液面用细实线绘制。

常用建筑材料图例序号名称图例备注1 自然土壤包括各种自然土壤2 夯实土壤3 砂、灰土靠近轮廓线绘制较密的点4 砂砾石、碎砖三合土5 石材6 毛石7 普通砖包括实心砖、多孔砖、砌块等砌体，断面较窄不易绘出图例线时，可涂红8 耐火砖包括耐酸砖等砌体9 空心砖指非承重砖等砌体10 饰面砖包括铺地砖、马赛克、陶瓷锦砖、人造大理石等11 焦渣、矿渣包括与水泥、石灰等混合而成的材料12 混凝土1、指能承重的混凝土、钢筋混凝土2、包括各种强度等级、骨料、添加剂的混凝土3、在剖面图上画出钢筋时，不画图例线4、断面图形小，不易画出图例线时，可涂黑13 钢筋混凝土14 多孔材料包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重加气混凝土、软木、蛭石制品等15 纤维材料包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等16 泡沫塑料材料包括聚苯乙烯、聚乙烯、聚氨酯等多孔聚合物类材料17 木材横断面，作图为垫木、木砖或木龙骨纵断面18 胶合板应注明为：×（层数）胶合板。

CAD自带填充图案、中英文名及图例称对照表

CAD材质库中英文对照表

CAD自带填充图案、中英文名及图例称对照表

最新CAD中的各种材料图案填充中英对照

CAD材质库中英文对照表

CAD填充图案选项板的图案代表意义

CAD中填充图案中英文名称对照表

CAD中填充图案、中英文名称对照表知识讲解

(word完整版)CAD中英材质对照表

CAD自带填充图案、中英文名及图例称对照表

CAD自带填充图案、中英文名和图例称对照表

建筑图层中英文对照表cad

建筑图CAD中各线型名称 英文缩写 对应表

CAD中的图案填充中英对照

AUTOCAD图层标准中英文对照表

CAD自带填充图案、中英文名及图例称对照表

CAD图例查询表（图案填充）

CAD中的图案填充中英对照

建筑图CAD中各线型名称英文缩写对应表
