预应力混凝土T梁施工工艺

预应力混凝土T梁施工工艺

1、概述

**************************

2、后张法预应力施工

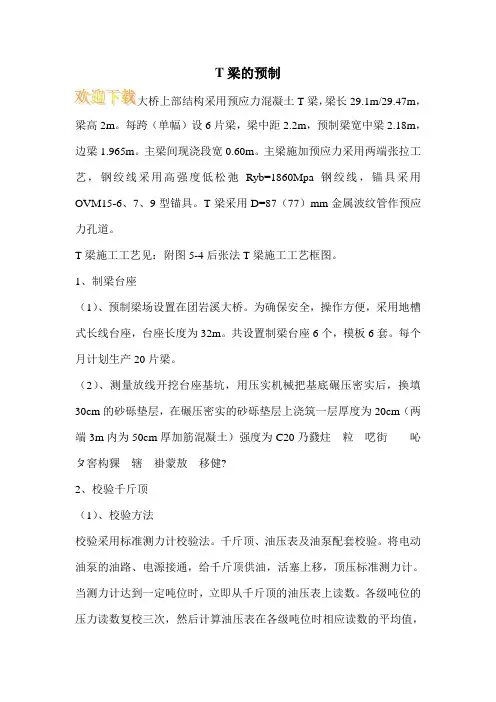

预应力混凝土T梁制作在预制场内完成，台座制作时考虑梁板的预拱度，按设计要求在跨中设置2.4cm的反拱值（下拱度）。

后张法预应力T梁预制施工工艺流程框图

3、模板的拼拆

预应力T梁内外模均为专门生产的定型钢模板，模板到场后先进行试拼，发现问题及时联系模板厂家进行处理。预应力T梁的长度及局部地方用小尺寸的调整板调整。浇筑之前内外模均应安装校正好，内模的底模暂不安装，边浇边封底模。人工进行模板的安装和拆除，龙门吊辅助吊装，装拆时应注意以下事项：

1、在整个施工过程中要始终保持模板的完好状态，认真做好维修保养工作，及时刷脱模剂。

2、模板在吊运过程中，注意避免碰撞。

3、装拆时，要注意检查接缝的严密情况，必要时采用石膏粉或原子灰等材料填缝，以保证接缝不漏浆。预制前应对钢模板进行预拼，对与砼接触的钢模表面应打磨除锈，达到视觉上无锈迹；

为保证T梁内模位置准确，在两侧腹板内对应每段内模应设置两根内模定位钢筋，该定位钢筋应与腹板内钢筋点焊。内模底板上面的垫块应在钢筋绑扎后一次布置。

4、在安装过程中，要及时对各部分模板进行精度控制，安装完毕后应进行全面检查，若超出容许偏差，则及时纠正。

4、钢筋骨架的制作与安装

钢筋骨架的制作在加工厂进行，钢筋下料尺寸严格按照设计图纸进行，由于两侧钢筋直径较细，注意保持钢筋的平直度，底板主筋采用焊接头，并保证规范规定的焊缝长度，在同一搭接长度段内的接头

数量不得超过钢筋总截面积的50%，其加工安装必须符合公路桥涵施工技术规范规定。

当钢筋和预应力管道在空间发生干扰时，移动钢筋以保证钢束管道位置准确。

钢筋绑扎好后，校正内外模，在监理工程师检查合格后进行混凝土浇筑。进行预制T梁梁的技术干部和钢筋班组、模板施工班组必须固定，不准随意调换主要技术人员，以保证钢筋、模板施工有条不紊地进行，增进熟练程度，加快速度，节约时间。

当在安装有预应力筋的构造附近进行电焊时，对全部预应力筋和金属件均进行保护，防止溅上焊渣或造成其他损坏。

5、波纹管及锚具预埋

预留孔道的制作为预埋波纹管。预留孔道的位置应准确，注意管道轴线在垫板处必须与锚垫板垂直，管道与管道间、管道与喇叭管的连接要密封，每块管道沿长度方向每隔一米设井字形定位钢筋并焊在主筋上，管道位置的容许偏差纵向不得大于10mm，横向不得大于5mm。

混凝土浇筑前按施工需要设置压浆孔、排气孔、检查孔，其中排气孔应设在孔道最高位置，孔径8~10mm，灌浆孔宜设在下方，孔径25mm。

6、预应力钢绞线的下料

钢绞线运到现场后，下料长度由孔道长度和工作长度决定：

钢绞线的下料长度：L=L1+2L2

式中L1——构件混凝土孔道长度

L2——张拉端所需要的钢绞线工作长度，视具体所采用的锚具和张拉千斤顶类型确定。

7、穿钢绞线

穿钢绞线前，可用空压机吹风等方法清理孔道内的污水和积水，以确保孔道畅通。穿线工作一般采用人工直接穿束，或借助一根φ5的长钢丝作为引线，用卷扬机牵引较长的束筋进行穿束。

8、混凝土浇筑

预应力T梁混凝土的浇筑整体施工顺序为：底板→腹板→顶板，为确保T梁混凝土浇筑质量现场浇筑预应力T梁时分两次进行浇筑即第一次进行底板、腹板浇筑，第二次进行顶板混凝土浇筑施工。

顶板混凝土必须在腹板混凝土初凝前完成，为此混凝土应具备足够的初凝时间。底板混凝土振捣只能使用振捣棒在底板上顺板跨方向顺拖。为避免振捣棒碰坏波纹管，必要时可先用铁丝标线，规定振捣范围。

为使桥面铺装与T梁紧密地结合为整体，预制梁板时先清除顶板浮浆，在顶面砼初凝前对板顶横桥方向拉毛。

钢筋、模板和预埋件安装完毕，经监理工程师检查验收并签认后方可进行混凝土的浇筑施工。梁体混凝土一般应水平分段、分层，一次整体浇筑成型。

混凝土在拌和站集中拌制，水平运输采用混凝土运输车，门机配吊罐直接入模。

浇筑混凝土时，侧模采用附着式振动器联合振动为主，以插入式振捣器振捣为辅，振捣器布置时按照间距2m呈梅花形布置，具体布置参数根据实际情况进行调整。预应力T梁腹板、预应力钢材锚固端以及其他钢筋密集部位，宜特别注意振捣，应避免碰撞预埋管道及预埋件等，以保证其位置及尺寸符合要求。

每片板除留足标准养护试件外，还应制作随梁同条件养护的试件3组，作为拆模、张拉等工序强度控制依据。

根据施工工期及进度安排，T梁的预制需要在冬季进行，T梁除覆盖草席洒水养护外，必要时采用蒸汽养护。

9、后张法工艺

1、预应力锚具及锚垫板

桥梁设计的预应力锚具型号为M15-5扁锚、BM15-4扁锚、BM15-5扁锚。浇筑混凝土前按照设计图纸要求布置锚垫板，浇筑混凝土时必须对锚板后的部分进行充分捣固，以避免发生蜂窝。

2、张拉工艺

梁板混凝土强度达到设计标号的90%以上（龄期7天以后），方可进行张拉，采用两端张拉。施加预应力采用张拉力与引伸量双控，单根钢绞线控制张拉力为195.3kN，伸长量误差为±6%以内，每束钢绞线断丝和滑丝不应超过1丝，每断面断丝之和不超过该断面钢绞线总数的1%。每次张拉应有完整的原始张拉记录，且应在监理在场的情况下进行。

张拉前，应就实测的弹性模量和截面积对计算引伸量作修正。

引伸量修正公式为：

△′=EA/E´A´×△

式中：E´、A´为实测弹性模量及截面积；

E、A为计算弹性模量及截面积；

Δ为设计计算引伸量值。

△′修正引伸量值。

张拉前还需做好千斤顶和压力表的校验，与张拉吨位相应的油压表读数和钢绞线伸长量的计算、张拉顺序的确定和清孔、穿束等工作。对千斤顶和油泵进行标定，以保证各部分不漏油并能正常工作。画出油压表读数和实际拉力的标定曲线，确定预应力钢绞线中应力值和油压读数间的直接关系。

预应力张拉顺序:

0初应力σcom（持荷2分钟锚固）

初应力宜为张拉控制应力σcom的10%～15%。引伸量的量测应测定钢绞线的直接伸长值，不宜测千斤顶油缸变位。若伸长量误差超过±6%，应查明原因并采取措施解决后，方可继续张拉。

各钢绞线的张拉顺序，对称于构件截面的竖直轴线，同时考虑不使构件的上下缘砼应力超过容许值。

钢绞线运抵工地后放置在室内并防止锈蚀。钢绞线切割不准采用电焊或气焊切割，使用砂轮锯切割，严禁钢铰线作电焊机导线用，且钢铰线的放置应远离电焊地区。

千斤顶和油泵必须配套标定后配套使用，且采用后卡式千斤顶，
