ug工程图设置大全
UG工程图
UG工程图要点汇总
一、新建图纸：图纸大小、比例、投影象限角，同时能对已存在的图纸进行
编辑。
二、首选项预设置：
1、制图：显示边界
2、视图：隐藏线（需要时加上）、光顺边不勾选
3、剖切线
4、视图标签：前缀、上面
5、注释：尺寸（手动放置、倾斜角）、箭头（20°、D=0）、文字（helios_con_lt）、
单位（句点、消除后置零）、径向（水平线上方、0.2）
三、投影视图：
基本视图、投影视图、剖视图（阶梯剖、3D剖切）、半剖视图、旋转剖视图、局部剖视图、断开视图
四、标注：
自动判断的尺寸、圆柱的、过圆心的半径、带公差的、带前缀的、修改尺寸（编辑-注释-文本）、表面粗糙度、中心线、注释编辑器、、零件序号、零件明细表
五、其他：
插入图纸模板（文件-导入-部件）自带模板路径：UGS\NX6.0\UGII\html_files 视图相关编辑（删除线、修改线的样式）
用户默认设置（文件-实用工具-用户默认设置）。
UG,NX6.0工程图配置设置
UG6.0工程图国标设置打开UG6.0软件，然后选择file→utilties→customer defaults 1、在gateway下的visualization中将monochrome drawing display 和show widths勾上2、然后打开gateway下的plotting，在color中将black on white 勾上。
3、在widths选项卡中进行如下设置（根据公司不同的需要可以设置不同的值）：4、在drafting→general→standard中点击customize standard设置正交投影角为第一象限。
A4 图纸我们一般采用纵向，在图纸面大小这里应改成A4＝297×210，其它不变。
5、打开annotation→dimensions进行如下设置6、然后打开chamfer dimension进行设置7、在narrow dimensions中进行如下设置8、在line/arrow中进行如下设置9、在lettering中进行如下设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图时单独设置）：10、在units中进行如下设置11、在radial中进行如下设置12、在section line中的arrow中进行如下设置13、在tayle中设置Labels and letters设置14、在view label中的other中设置17、在annotation editor 中进行如下设置18、Centerline中的选项卡分别进行如下设置19、GD＆T General中的标准没有国标方式，我们一般就选择ISO 标准了到这里，我们的customize standard就设置好了，点击save as，取个名称保存起来。
20、在drafting中的surface finish symbols中设置到这里，我们的GB的工程图设置基本就定义好了，当然设置中的数值根据每个公司不同的需要而另外更改，本文档提供此更改方法已教会大家使用UG设置。
UG 工程图设置
UG 工程图设置以下为引用的内容：经常碰到网友们说UG 出图太麻烦了，效果也不大好。
其实UG 的工程图功能非常强大的。
熟练掌握后会发现它出图的速度和效果是其它三维软件不能比的。
下面就详细介绍一下UG 工程图的默认设置方法，设置好后每次都可以使用，很方便的。
此文以UGNX4.0 版本为基础讲解设置方法，在2.0 及2.0 以前的版本设置方法不大一样。
要更改UG 系统文件，而且没有这么直观。
1、打开UG 软件，新建一个UG 文件，任意一个文件名称都行，单位为毫米：2、进入到建模模块，选择【文件】→【实用工具】→【用户默认设置】：3、在【基本环境】→【工作平面】→【栅格（图纸）】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。
4、在【基本环境】→【绘图】→【颜色】设置为白纸黑字，【宽度】设置见下图，使用【定制的3 个宽度】，定制的3 个宽度根据实际所需进行设置下一步5、在【制图】→【一般】→【图纸】设置正交投影为第一象限。
6、在【制图】→【一般】→【视图7、在【制图】→【注释】→【尺寸】按下图设置，尺寸小数等根据实际需求设置：8、在【制图】→【注释】→【倒角尺寸】按下图设置，间隙因子设置为0.09、在【制图】→【注释】→【窄尺寸】按下图设置：10、在【制图】→【注释】→【直线箭头】按下图设置：下一步下一步下一步11、在【制图】→【注释】→【文字】按下图设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图单独设置）：注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。
但UG 修改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编辑UG 中的字符》。
注2：中文字体使用chinesef_fs，这个字体可以在网上搜索“UG38 种中文字体”，在这里面包含了我们所需的chinesef_fs 字体。
下一步. 下一步下一步12、在【制图】→【注释】→【单位】按下图设置，抑制尾零前要勾上：13、在【制图】→【注释】→【半径】按下图设置，A 为0.0：14、在【制图】→【原点】设置按下图：15、在【制图】→【剖面线】→【箭头】设置按下图：16、在【制图】→【剖面线】→【式样】设置按下图：17、在【制图】→【视图标签】→【其它】设置按下图：18、在【制图】→【视图标签】→【详细】设置按下图：19、在【制图】→【视图标签】→【剖面】设置按下图：20、在【制图】→【注释编辑器】→【几何公差符号】设置按下图：21、在【制图】→【实用符号】→【标准】设置按下图：22、在【制图】→【表面粗糙度符号】→【一般】设置按下图：23、到此，UG 工程图的设置基本到位了，点击用户默认设置对话框右下角的确定就可以保存刚才的设置了。
ug制图模板设置
ug制图模板设置UG制图模板设置。
UG制图模板是在使用UG软件进行制图时，为了提高效率和规范化，可以设置一些常用的模板，方便工程师在进行制图时快速调用，避免重复的工作和提高工作效率。
下面将介绍如何在UG软件中进行制图模板设置。
首先，打开UG软件，在开始进行制图之前，我们需要先设置一些基本的参数和属性，以确保制图的准确性和规范化。
在UG软件中，可以通过“文件”-“新建”来创建一个新的制图文件，然后在弹出的对话框中选择相应的模板文件，比如ISO、ANSI等标准模板，或者自定义的模板文件。
选择好模板文件后，点击“确定”即可创建一个新的制图文件。
接下来，我们需要设置图纸的尺寸和比例。
在UG软件中，可以通过“文件”-“属性”来设置图纸的尺寸和比例，比如A4、A3等常用的图纸尺寸，以及1:1、1:2等比例。
在设置好图纸的尺寸和比例后，可以点击“确定”来保存设置。
然后，我们需要设置图层和线型。
在UG软件中，可以通过“视图”-“层管理器”来管理图层，可以新建、删除、重命名、设置属性等操作。
在制图时，可以根据需要将不同的对象放在不同的图层上，以便于管理和控制。
同时，还可以通过“工具”-“选项”-“线型”来设置线型，选择不同的线型和线宽，以满足不同的制图要求。
此外，还可以设置文字样式和尺寸。
在UG软件中，可以通过“工具”-“选项”-“文本”来设置文字样式和尺寸，可以选择不同的字体、字号、颜色等属性，以满足不同的制图要求。
在制图时，可以根据需要添加文字说明、标注等内容，以便于理解和使用。
最后，需要保存和应用模板设置。
在完成以上设置后，可以将当前的制图文件保存为模板文件，以便于下次使用。
可以通过“文件”-“另存为”来保存当前的制图文件为模板文件，然后在下次制图时可以直接调用该模板文件，省去重复设置的步骤，提高工作效率。
总之，UG制图模板设置是在使用UG软件进行制图时的重要步骤，通过设置模板可以提高工作效率和规范化，避免重复的工作和提高工作质量。
UG4.0工程图设置
UG 工程图设置1、打开UG 软件，新建一个UG 文件，选择任意文件名，单位为毫米；2、进入到建模模块，选择【文件file】→【实用工具Utilities】→【用户默认设置Customer Defaults】；3、在【基本环境Gateway】→【工作平面Work Plane】→【格栅（图纸）Grid(drawing)】设置，图纸页上显示栅格和捕捉格栅点前面都不要勾上。
4、在【基本环境Gateway】→【绘图Ploting】→【颜色colors】设置为白纸黑字，【宽度widths】设置见下图，使用【定制的3 个宽度custom 3 widths】，定制的3 个宽度根据实际所需进行设置；5、在【制图drafting】→【一般general】→【图纸drawing】设置正交投影为第一象限；6、在【制图drafting】→【一般general】→【视图view】设置不显示边界；7、在【制图drafting】→【注释annotation】→【尺寸dimension】按下图设置，尺寸小数等根据实际需求设置；8、在【制图drafting】→【注释annotation】→【倒角尺寸chamfer dimension】按下图设置，间隙因子设置为0.09、在【制图drafting】→【注释annotation】→【窄尺寸narrow dimension】按下图设置：10、在【制图drafting】→【注释annotation】→【直线箭头line/arrow】按下图设置：11、在【制图drafting】→【注释annotation】→【文字lettering】按下图设置，对称公差字体大小按3.175,上下限公差字体大小按2.0（在作工程图单独设置）：注1：blockfont 字体的点、分号，逗号都不是很理想，点都是空心的，很不好看。
但UG 修改能力是很强的，那些空心的点都可以改成实心的，具体的改法请参考我做的一个视频文件《编辑UG 中的字符》。
UG有关一些设置选项

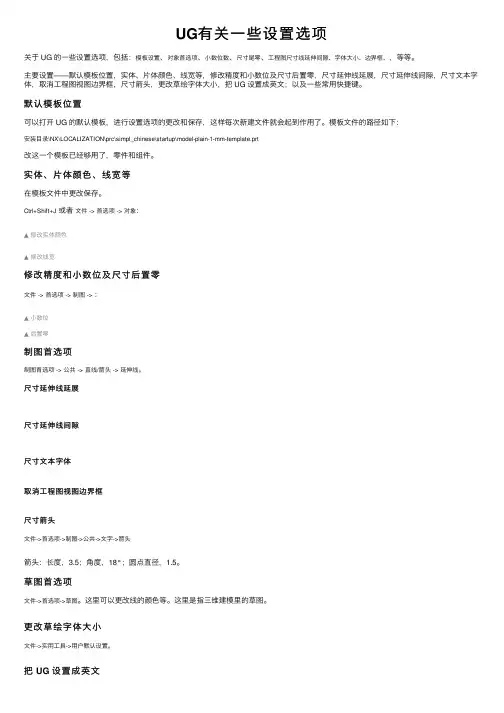

UG有关⼀些设置选项关于 UG 的⼀些设置选项，包括：模板设置、对象⾸选项、⼩数位数、尺⼨尾零、⼯程图尺⼨线延伸间隙、字体⼤⼩、边界框、，等等。
主要设置——默认模板位置，实体、⽚体颜⾊、线宽等，修改精度和⼩数位及尺⼨后置零，尺⼨延伸线延展，尺⼨延伸线间隙，尺⼨⽂本字体，取消⼯程图视图边界框，尺⼨箭头，更改草绘字体⼤⼩，把 UG 设置成英⽂；以及⼀些常⽤快捷键。
默认模板位置可以打开 UG 的默认模板，进⾏设置选项的更改和保存，这样每次新建⽂件就会起到作⽤了。
模板⽂件的路径如下：安装⽬录\NX\LOCALIZATION\prc\simpl_chinese\startup\model-plain-1-mm-template.prt改这⼀个模板已经够⽤了，零件和组件。
实体、⽚体颜⾊、线宽等在模板⽂件中更改保存。
Ctrl+Shift+J 或者⽂件 -> ⾸选项 -> 对象：▲修改实体颜⾊▲修改线宽修改精度和⼩数位及尺⼨后置零⽂件 -> ⾸选项 -> 制图 ->：▲⼩数位▲后置零制图⾸选项制图⾸选项 -> 公共 -> 直线/箭头 -> 延伸线。
尺⼨延伸线延展尺⼨延伸线间隙尺⼨⽂本字体取消⼯程图视图边界框尺⼨箭头⽂件->⾸选项->制图->公共->⽂字->箭头箭头：长度，3.5；⾓度，18°；圆点直径，1.5。
草图⾸选项⽂件->⾸选项->草图。
这⾥可以更改线的颜⾊等。
这⾥是指三维建模⾥的草图。
更改草绘字体⼤⼩⽂件->实⽤⼯具->⽤户默认设置。
把 UG 设置成英⽂如果装逼蛋痛的话，更改环境变量 simpl_chinese 改成 english。
常⽤快捷键系统快捷键：命令快捷键适合窗⼝Ctrl+F草绘对齐屏幕Shif+F8法向对齐F8拉伸X直线L圆O矩形R移动Ctrl+T对象⾸选项Ctrl+Shift+J建模Ctrl+M⼯程图Ctrl+Shift+D定制快捷键Ctrl+1。
UG制图设置
UG制图设置UG制图设置一、通用设置1. 更改UG用户配置文件ugii_env.dat用记事本打开UG安装目录（如C:\Program Files\UGS\NX 3.0\UGII）下的ugii_env.dat文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单UGII_SURFACE_FINISH=ON（将原来的OFF改成ON）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）UGII_PATDIR=F:\UG\pattern (你放置图框文件的目录，我的是在pattern文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。
2. UG“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。
注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。
（2）“制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。
（4）文本注释字体采用chinesef或者chineset，中文字体。
二、制图过程1. 图框标题栏插入图纸（前提：已经做好了各种规格图框）（1）采用图样方法用法：“格式”—“图样”—“调用图样”，记得一路默认就是了，选择符合的图框。
如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。
（建议使用）本质形式：是模型文件的一部分，不产生新文件，显示于“部件资源板”的图纸部分，可以同时插入多张不同图纸共存。
提示：可以在Drawing标题上右键“插入片体”，增加新图纸SHIT2，双击图纸名就可以转到相应图纸。
优点：适用范围广，与主模型关联，主模型修改可以直接反映到图纸空间。
使用方法灵活。
可以使用隐藏命令直接隐藏不需要的制图显示对象。
可以多图纸共存。
可以在视图工具条使用“隐藏组件”功能（仅装配型文件）。
UG工程图教程
局部放大视图的创建步骤：
1:首先设置好【父项上的标签】和【类型】
选项。
2:在绘图区定义边界。例如定义圆形边界，
先在父视
图上要放大的区域选择一点作为圆心点，然后移 动鼠标，待圆
形边界的大小符合用户要求时单击左键即可完成 边界的定义。
3:设置放大比例。
选项卡，如图所示，可以将可见线设置为粗实线。
◆ 隐藏线设置
选择
选项，如图所示，可将隐藏线（即不可见
线）设置为不可见或是虚线显示，同样可以设置线宽。
设置线宽 设置线型
◆ 光顺边设置
选择
选项卡，如图所示，去掉
前面的勾就可去
除光滑过渡边，该设置主要用于一些标准件的工程图，国标规定
一些过渡边需要去除。
利用 的实体建模模块创建的零件和装配体主模型，可 以引用到的工程图模块中，通过投影快速的生成二维工程图 由于 的工程图功能是基于创建三维实体模型的投影所得到 的，因此工程图与三维实体模型是完全相关的，实体模型进行的 任何编辑操作，都会在三维工程图中引起相应的变化。
主要内容
主要内容
工程图管理
视图的创建与编辑
UG工程图教程
工程图概述
工程图是工程界的“技术交流语言”，在产品的研发、设 计和制造等过程中，各类技术人员需要经常进行交流和沟通，工 程图则是经常使用的交流工具。尽管随着科学技术的发展， 3D 设计技术有了很大的发展与进步，但是三维模型并不能将所有的 设计信息表达清楚，有些信息例如尺寸公差、形位公差和表面粗 糙度等，仍然需要借助二维的工程图将其表达清楚。因此工程图 是产品设计中的较为重要的环节，也是设计人员最基本的能力要 求。
3:定义剖切位置。系统会自动定义一条铰链线，用户直接在主视图 上 捕捉图8-8所示圆的圆心点作为剖切位置。若想重新定义铰链线，则单
UG工程图最全预设置,教你如何设置制作漂亮的工程图资料
前言：对于UG工程图一直以来让人很难受，很多人都认为UG工程图不如SW方便美观。
针对这一情况，根据对前辈总结的学习，特此汇总一下UG的预设置。
完成这些预设置，工程图不在让你烦恼。
以下以10.0为例目录：一、UG公司模板制作二、UG模板设置为默认三、UG工程图自己标准的建立四、草图标注字体和式样的修改五、UG工程图的命令的展示一、模板制作（一下可能看似很简单，但是很多步奏容易出错，所以就做的详细一些了）1、使用CAD创建自己的标准图框命名为MY-A4，保存2、新建一个part文件，注意是模型文件，完成后保存3、导入刚才保存的CAD文件MY-A4，保存为MY-A41（因为后面制作的模板为MY-A4，所以这个名字区分一下）将图纸移动到原点4、新建一个图纸文件，注意是图纸文件而且是Drawing里的模板，删除里面的图纸页（具体Drawing里的模板和图纸里的模板的区别在设置默认模板的时候会介绍）5、导入刚才创建的part文件，注意是导入部件文件，然后保存为MY-A4至此工程图模板制作完毕。
二、模板的默认设置模板的默认设置有三个地方，分别是下图的1、2、3首先说明1、2的区别，使用图纸里的模板时，必须引用已经建好的模型，不然没法创建。
使用Drawing 下的模板是建立一个空白的图纸，可以绘制二维图纸，当然绘制的好像能够转为三维图。
这两种是出图方式，是两个工作流派，一般中级以下人员不太涉及。
像模型图纸分开的模式我们不太常用，第三种方式是我们常用的就是模型和图纸关联的。
前两种方式其实很使用的感兴趣的可以研究一下。
下面说明一下怎么将自己的模板添加到刚才所说的三个位置。
1.1位置1将制作好的UG图纸模板文件MY-A4复制到E:\Program Files\UG NX\LOCALIZATION\prc\simpl_chinese\startup这个文件夹下1.2用记事本打开ugs_drawing_templates_simpl_chinese这个文件，里面的内容和新建的对话框有个对应关系如下图所示这里我是把原来的模板文件给修改成自己的了，建议大家不要这么修改。
ug图层设置简介
图层设置1建立新类目的步骤（1）选择菜单“格式”→“图层类别”命令，系统弹出“图层类别”对话框。
（2）在“图层类别”对话框中的“类别”文本框输入新类别的名称。
（3）单击“创建/编辑”按钮，系统弹出“图层类别“对话框（4）在“图层”列表中选择需要的图层，单击“添加”按钮，再单击“确定”按钮即完成新的类目建立。
2编辑类目“图层设置”对话框的选项如下（1）“工作”文本框：在其中输入某图层类别的名称，系统会选择属于该类别的所有图层，并自动改变其状态（2）“范围或类别”文本框：在其中输入图层的名称，系统会选择属于该类别的所有图层，并自动改变其状态。
（3）“编辑类别”按钮：单击该按钮，弹出“图层类别”对话框，可以利用对话框对图层进行各种相关操作。
（4）“信息”按钮：单击该按钮，弹出“信息”对话框。
其中显示该部件文件中所有的图层及图层的相关信息，如图层编号、状态和图层类别等。
（5）“过滤器”文本框：在其中输入要供设置的图层名称，则系统在过滤器下方的的图名列表框内列出符合条件的图层名称。
（6）“可选”按钮：利用该按钮可以指定图层的属性设为可选状态，可选状态的图层允许用户选择其上的所有对象。
（7）“作为工作图层”按钮：单击该按钮，将指定图层设为工作图层。
（8）“不可见”按钮：单击该按钮，隐藏指定的图层，其上的所有对象不可见。
（9）“只可见”按钮：单击该按钮，显示指定的图层显示，其上的所有对象可见。
（10）“显示对象数量”复选框：选中该复选框，系统会在图层列中各图层号的右边显示它所包含的对象数量。
（11）“显示类别名”复选框：选中该复选框，系统会在图层列表框中显示图层所属的图层类名称。
（12）“全部适合后显示”复选框：选中该复选框，系统会将选中图层的所有对象充满整个显示区域。
3在视图中可见选择菜单“格式”→“视图中可见图层”命令。
在视图列表框中选择需要的视图，单击“确定”按钮，弹出“视图中的可见图层”对话框。
在“图层”列表框中选择图层，单击“可见”，是指定的图层可见。
UG工程图教程
1、边框的消隐
步骤：
Step1:选择菜单栏中的
【首选项】︱【制图】，系 统弹出如图8-4所示【制图首 选项】对话框，选择 选项卡，切换如图8-5所示界 面。
图8-4【制图首选项】对话框 图8-5【视图】选项卡界面
Step2:若想去除每个视图上的边框时，去掉前面的勾
，
效果如图所示。
2、设置尺寸和箭头
圆1的圆心点作为第一处剖切位置。
Step4:定义第二处剖切位置。移动鼠标使得铰链线水平后，单击【添
加段】图标 ，然后捕捉如图8-13所示圆2的圆心点作为第二处剖切位置。 剖切位置选完后，单击【删除段】图标 结束段的添加。若想移动剖切 位置或转折位置，则可单击【移动段】图标 ，然后单击左键选择 要移动的段，接着移动鼠标，待放到合适的位置后单击左键确认即可。
Step2:指定铰链线（铰链线垂直于投影方向 ） 。
◆【矢量选项】下拉列表：用于选择铰链线的指定方式。
◇【自动判断】选项：该选项为系统默认的，铰链线可以在任意方向。
◇【已定义】选项：选中该选项后，系统提供【矢量构造
器】，用于用户指定铰链线具体的方向。
◇
：若勾中该复选框，则将投影方向变成反向。
Step3:放置视图。在图形区的适当位置单击左键即可完成一个投影视图的放置。
标 ，系统将弹出如图所示【打开
图纸页】对话框。在该对话框的列表框
中将列出已有的所有图纸的名称。
Step2:用户选择要打开的图纸页，
单击
按钮，即可完成打开图纸
的操作。
【打开图纸页】对话框
3、编辑工程图
功能：如果在工程图的绘制过程
中，图纸的格式设置不能满足要求 时，则需要对图纸进行编辑操作。
步骤：
UG工程图设置
经常碰到网友们说UG 出图太麻在熟练掌握后会发现它出图的速度和程图的默认设置方法，设置好后每次此文以UGNX4.0版本为基础讲需要更改UG 系统文件，而且没有这设置后不能使用。
我们可以用其它的型”、“模型样式1”、“蓝图样式”把C:\Program Files\UGS\NX5.0的只读属性去掉后打开，进入建模模时就是自己设置后的样式了。
1、打开UG 软件，新建一个2、进入到建模模块，选择【文件3、在【基本环境】→【工作平面面都不要勾上。
UG 工程图设置图太麻烦了，效果也不大好。
其实UG 的工程图速度和效果是其它三维软件不能比的。
下面就详后每次都可以使用，很方便的。
基础讲解设置方法，在2.0及2.0以前的版本设没有这么直观。
5.0版本设置方法也基本一样其它的方法来设置， 5.0新加入了一个模型文”、“装配”等各种模板，我们常用的是“模型NX5.0\UGII\templates\model-plain-1-mm 建模模块，从首选项这里设置，设置好后保存文UG 文件，任意一个文件名称都行，单位为毫米文件】→【实用工具】→【用户默认设置】：平面】→【栅格（图纸）】设置，图纸页上显示栅工程图功能非常强大的，面就详细介绍一下UG 工版本设置方法不大一样，一样，但有网友反映5.0模型文件的概念，分为“模模型”模板，所以我们mm-template.prt 文件保存文件，下次新建文件为毫米：】：显示栅格和捕捉格栅点前4、在【基本环境】→【绘图】→【颜色】设置为白纸黑字，【宽度】设置见下图，使用【定制的3个宽度】，定制的3个宽度根据实际所需进行设置↓5、在【制图】→【一般】→【图纸】设置正交投影角为第一象限。
A4图纸我们一般采用纵向，在图纸面大小这里应改成A4＝297×210，其它不变。
6、在【制图】→【一般】→【视图7、在【制图】→【注释】→【尺寸视图】设置不显示边界尺寸】按下图设置，尺寸小数等根据实际需求际需求设置：8、在【制图】→【注释】→【倒角尺寸】按下图设置，间隙因子设置为0.0，有些朋友喜欢用 5×45°的标注方法，文本形式选择为第三项5×45，符号选择5×5。
UG教程——第八部分 工程图功能(4)
8.9 工程图的其他功能在工程图的绘制中通常都要向其中添加工程图图框，以使其更加符合国家的制图标准。
另外在完成了工程图的绘制后，也可以将它输出到绘图机上进行打印输出。
8.9.1 添加图框当绘制一张完整的工程时，图框是必不可少的。
为了节省时间，减少重复性工作，可将图框制作成图样文件，在需要时，将其引入到工程图中。
1．制作图纸制作图样的方法是：新建一个部件文件，用易于理解的字符为其命名，如A0、A1、A2、A3等。
新建文件后，直接进入Drafting（工程图）模块。
在Drafting中先设置颜色、线型和图层等参数，并根据图框的大小设置图幅尺寸。
设置这些参数后，用Curve（曲线）功能绘制图框，并在相关栏目插入一些通用文本。
绘制图框后，选择File（文件）⑥ Save（保存）菜单命令保存文件，则当前文件就会进行存储，这样就建立了一个可供其它部件引用的图纸文件。
2．添加图纸新建一个文件，在主菜单中选择File（文件）⑥（输入）⑥（部件）菜单命令，会弹出如图8.105所示的对话框。
该对话框中选择确定按钮，在弹出的输入部件对话框中选择事先制作好的图纸文件，确定，弹出一个点构造器，通过点构造器可以定义图纸的放置位置（注意，点构造器控制的是图纸的左下角）。
图8.105 输入部件对话框18.9.2 输出工程图当选择File（文件） Plot（绘图）菜单命令时，会弹出如图8.113所示的对话框该。
该对话框用于选择绘图机、指定输出内容和设置绘图比例、旋转角度、打印原点位置等参数及执行输出操作。
下面介绍一下该对话框中主要选项的用法。
图8.113 工程图输出对话框21．Plot Setup（设置绘图精度）该选项用于设置绘图公差，以限制绘图误差。
选择该选项，会弹出如图8.114所示的设置绘图公差对话框。
系统省缺的绘图公差为0.001，用户也可以根据绘图精度要求修改其数值。
设置的公差值越大，则绘图精度越低；公差值越小，则绘图精度越高。
ug制图模板设置
ug制图模板设置
在使用UG进行制图时，为了提高工作效率，实现统一的标准和规范，设定和使用模板具有重要意义。
下面将介绍UG制图模板的设置方法。
一、新建制图模板
1. 打开“文件”菜单，选择“新建”，在弹出的对话框中选择“制图模板”，点击“确定”。
2. 在制图模板中，进行纸张、视图、注释等设置。
可根据实际需要添加标注、示意图或其他特殊要求。
3. 给模板命名，保存到指定的文件夹中。
二、使用制图模板
1. 打开需要制图的文件。
2. 打开“视图”窗口，选择“配置视图”。
3. 选择新建的制图模板，点击“确定”。
4. 在制图页面上，建立所需的视图、投影和注释。
5. 完成制图后，保存并关闭文件。
三、管理制图模板
1. 在使用过程中，如有需要修改模板，可打开模板后进行修改，保存并更新模板文件。
2. 可按照需求选择删除、复制、排序等操作，对已有的模板进
行管理。
总结
UG制图模板的设置是制图工作中的重要一环。
正确使用模板，能够有效提高制图效率和准确度，同时保证制图符合规范。
在使
用过程中，及时更新和管理模板，更能够满足不同制图需求。
UG NX打印工程图设置
UG NX打印工程图设置
本设置为导出PDF后再打印的设置参数，经过测试粗实线、细实线、虚线、中心线等的粗细合适，打印图纸清晰。
即使是A3的图纸打印为A4的图纸都清晰可见。
具体设置件图一，宽度——定制宽度，定义宽度如图二。
用UG NX11设置界面如下。
图二
图一
测试设置了10种不同的线宽，其中前8种线宽均基于工程图模板可见线宽0.35设置如图三，后2种线宽基于工程图可见线宽0.5设置如图四。
将经过将同一张A3图纸打印为A4，打印效果满足需求的为测试序号1、3、7。
图三
图四
经过对比可知，打印出来的线宽主要是有模板中工程图可见线、中心线等的粗细控制和导出PDF时的线宽设置。
比例改为1.0和1.5打印效果没影响。
为了做工程图时显示美观，建议可见线线宽设置为0.35。
且打印出来的效果也满足需求。
测试序号1、3、7的设置如图五、六、七。
如下PDF 为同一图纸的10种测试文件，如果感兴趣可以将其打印打出来看看效果再做选择。
测试1即为默认设置导出的PDF ，但是个人感觉线宽有点细，特别是将A3图纸打印为A4后有些地方模糊了；也有可能是我们的打印机性能不行了。
因此我们部门同意按我的测试3进行了统一的打印设置，统一使用我做的工程图模板。
UG NX打印测试.pdf
如果上述PDF 打不开，可将下面的图调整为A3大小打印测试效果。
图五 测试图六 测试三 图七 测试七。
UG工程图全部教程
第6章工程图功能本章主要内容：●UG的工程图模块●工程图管理功能●视图管理功能●剖视图的应用●工程图中的对象插入功能●工程图标注功能●编辑绘图对象●工程图参数的设置●工程图的其他功能●本章实例6.1 UG的工程图模块利用UG的Modeling（实体建模）功能创建的零件和装配模型，可以引用到UG的Drafting（工程图）功能中，快速的生成二维工程图。
由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图，因此，工程图与三维实体模型是完全关联的，实体模型的尺寸、形状和位置的任何改变，都会引起二维工程图作出时时变化。
当用户在UG主菜单条中选择了【Application】→【Drafting】菜单命令后，系统就进入了工程图功能模块，并出现工程图设计界面。
工程图设计界面与实体建模设计工作界面相比，在主菜单条上增加了如图6-1所示的Drawing下拉菜单项。
另外，主界面上还会增加Drawing Layout（工程图布局）、Drafting Annotation（工程图标注）、Drafting Preference（工程图参数）及Dimension（尺寸标注）三个工具栏，它们如图6-2所示。
应用这些菜单命令和工具栏图标可以快速建立和编辑二维工程图。
图6-1 Drawing下拉菜单图6-2 Drawing Layout、Drafting Annotation、Drafting Preference、Dimension工具栏6.2 工程图管理功能在UG环境中，任何一个三维模型，都可以通过不同的投影方法、不同的图样尺寸和不同的比例建立多样的二维工程图。
工程图管理功能包括了新建工程图（New）、打开工程图（Open）、删除工程图（Delete）和编辑工程图（Edit）这几个基本功能。
图6-1的Drawing下拉菜单中上部四个选项和Drawing Layout工具栏中前四个图标分别对应于这四种工程图的管理功能，下面分别进行介绍。
ug工程图设置
UG，部件明细表UG基础教程UG数控编程UG模具设计UG逆向造型UG装配仿真UG工程制图UG综合技巧UG电极铜公UG二次开发核心提示：我碰到好多朋友抱怨UG制图不如SolidWorks和Pro-E那么人性化，可以很方便的添加标题栏和文字，打印也很麻烦。
我想这是因为你对其功能还不是很熟悉，得益于UG强大的模板功能，我现在出图完全用他，很方便，无论是装配图，还是简单的工程图，完全可以和CAD那么…我碰到好多朋友抱怨UG制图不如SolidWorks和Pro-E那么人性化，可以很方便的添加标题栏和文字，打印也很麻烦。
我想这是因为你对其功能还不是很熟悉，得益于UG强大的模板功能，我现在出图完全用他，很方便，无论是装配图，还是简单的工程图，完全可以和CAD那么随便，打印更是随心所欲，A3幅面的不用设置就可以完美的打印在A4或者其他纸张上。
呵呵，你是否也想成为这样，那就要认真读下面的教程了。
这是我结合自己工作中遇到的各种问题，将UG制图做了个总结，相信能给你带来一定的启发。
下面我就要按照大家制图的顺序来讲解。
一、通用设置1. 更改UG用户配置文件ugii_env.dat用记事本打开UG安装目录（如C:\Program Files\UGS\NX 3.0\UGII）下的ugii_env.dat 文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单UGII_SURFACE_FINISH=ON（将原来的OFF改成ON）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）UGII_PATDIR=F:\UG\pattern (你放置图框文件的目录，我的是在pattern文件夹) “注意”：必须将此行前面的“#”删除，否则无法实现功能。
2. UG“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。
注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。
UG修改工程图绘制参数
修改二维图参数的简易方法
操作步骤
图1
1、打开UG NX3，以后依次点击图1中“文件”→“实用工具”→“用户默认”菜单，进入图2所示的界面；
图2
2、点击图2中左边红色框内的“制图”按钮，后点击右边红色框内的按钮，进入如图3所
示的当前设置界面；
图3
3、点击图3中的红色方框内的“导入”按钮；
图4
4、选择邮件中发送的已保存在电脑中的draft_setting.dpv文件，点击“OK”按钮，导入成功后的界面如图3所示，点击图3中的“取消”按钮，而后点击图2界面中的“应用”或者“确定”按钮；
图5
5、开始绘制二维图，新建一个片体后，依次点击UG菜单栏中的“预设置”菜单下的“注释”命令，出现如图6所示的界面；
图6
6、点击图6中红色方框内的“装入所有默认设置”按钮，完成全部的二维图注释设置。
以后每次绘制新的图纸只需要重复步骤5和步骤6即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（7）重复上述步骤将A3.prt导入zhou.prt，添加注释，完成零件图
可用相同方法制作A0、A1、A2、A4图样备用
有关制图初设置
轴零件图
1、打开zhou.prt，进入制图模块，进行 相关设置 2、插入A3图纸
3、创建右视的基本视图和正交投影视图
4、创建两个全剖视图
5、隐藏标签并移动视图位置，修改两剖视图样式使其变成断面图
6、视图关联编辑下图使其保留两个键槽局部视图
7、展开成员视图绘制两条封闭的样条曲线
17、添加尺寸公差及注4.0安装目录下的“UGII”子目录下打开“ugii_Env.dat”文件，将环境 变量“UGII_SURFACE_FINISH=OFF”修改为“UGII_SURFACE_FINISH=ON”， 保存并关闭文件，重启UG，插入/符号/表面粗糙度
8、利用样条曲线作两处局部剖
9、取5倍的局部放大图
10、展开成员视图绘制样条和直线，并修改显示
11、视图边界修剪局部视图
12、为各视图添加中心线
13、视图关联编辑两处波浪线和螺纹牙顶线显示
14、编辑剖面线显示
15、展开成员视图绘制两处局部放大部位，完成轴零件图形绘制
16、为图形添加基本尺寸
20、制作图框和标题栏 （1）建立新的A3.prt，绘制如下草图， 文件/选项/保存选项存为图样 （2）移动UCS到（-5，5）并保存文件 （3）重复上述步骤，创建title.prt
（4）文件/导入/导入部件，将title.prt导入A3.prt
（5）文件/选项/保存选项存为图样 （6）移动WCS到图框左下角，重新保存A3.prt
