NX10.0工程图模板制作教程
《UG NX 10.0机械三维设计项目教程》课件项目3 轴类零件三维建模与工程图设计
② 选择螺纹类型。
知识库
UG NX中的螺纹有两种类型：“符号” 螺纹和“详细”螺纹。“详细”螺纹是指 切出三维实体螺纹，一般用于较大尺寸的 非标准螺杆；“符号”螺纹是指不切出实 体而只显示螺纹线，更便于工程图表示。
3.1 案例任务——圆弧轴三维建模及工程图设计
创建孔特征
使用“孔”命令可以为零件添加常规孔、钻形孔、螺钉间隙孔、螺纹孔等孔特征。
创建孔特征的基本操作流程为：① 单击“孔”按钮 ，弹出“孔”对话框→② 选择孔的类型→③ 指定孔的位置点→④ 指定孔的方向→⑤ 设置孔的形状和尺寸→⑥ 单击对话框中的“确定”或“应用”按 钮完成孔特征的创建。
以XC轴方向为 旋转轴方向
⑤ 指定旋转轴 和旋转角度
生成旋转特征
⑥ 单击“确定”按钮，生成旋转特征
3.1 案例任务——圆弧轴三维建模及工程图设计
为草图添加几何约束
在利用直线、圆弧等草图工具绘制二维草图时，通常只需要先绘制出草图的大概形状和尺 寸，然后再通过添加草图约束对其形状和大小进行精确控制，以获得理想的二维图形。草图 约束分为几何约束和尺寸约束两类。
圆弧轴零件工程图
3.1 案例任务——盖板三维建模及工程图设计
本任务涉及的重要知识点
圆弧轴三维建模 圆弧轴工程图设计
创建旋转特征 为草图添加几何约束 为草图添加尺寸约束 创建孔特征 创建螺纹特征
创建局部剖视图
标注公差
3.1 案例任务——圆弧轴三维建模及工程图设计
创建旋转特征
旋转特征是将一个平面上绘制的二维截面沿旋转轴旋转一定角度而形成的三维特征，是 UG实体建模中最常用的特征之一。
在“草图”任务环境中，默认情况下，“主页”选项卡“创建自动判断约束”按钮 处于 选中状态，此时在绘制草图的过程中系统会自动为满足某种特定条件的草图对象添加相应的 几何约束。例如，绘制水平直线时，系统会自动为直线添加水平约束。

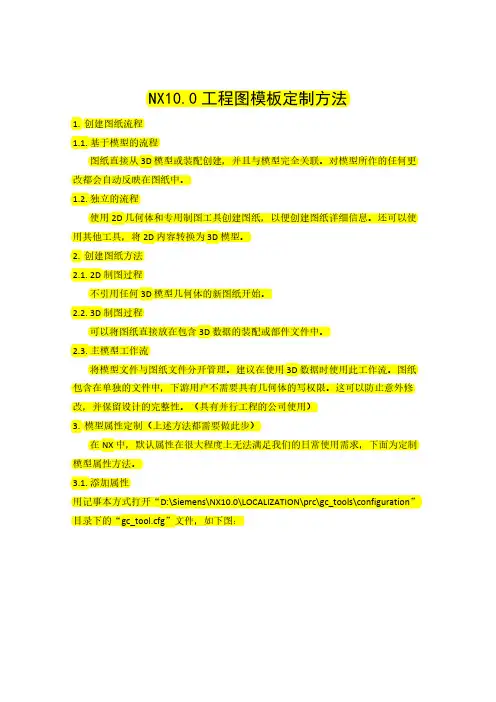

NX10.0工程图模板制作方法
NX10.0工程图模板定制方法1.创建图纸流程1.1.基于模型的流程图纸直接从 3D 模型或装配创建，并且与模型完全关联。
对模型所作的任何更改都会自动反映在图纸中。
1.2.独立的流程使用 2D 几何体和专用制图工具创建图纸，以便创建图纸详细信息。
还可以使用其他工具，将 2D 内容转换为 3D 模型。
2.创建图纸方法2.1.2D制图过程不引用任何 3D 模型几何体的新图纸开始。
2.2.3D制图过程可以将图纸直接放在包含 3D 数据的装配或部件文件中。
2.3.主模型工作流将模型文件与图纸文件分开管理。
建议在使用 3D 数据时使用此工作流。
图纸包含在单独的文件中，下游用户不需要具有几何体的写权限。
这可以防止意外修改，并保留设计的完整性。
（具有并行工程的公司使用）3.模型属性定制（上述方法都需要做此步）在NX中，默认属性在很大程度上无法满足我们的日常使用需求，下面为定制模型属性方法。
3.1.添加属性用记事本方式打开“D:\Siemens\NX10.0\LOCALIZATION\prc\gc_tools\configuration”目录下的“gc_tool.cfg”文件，如下图：添加属性的位置，如下图红色框：说明：“Y”表示可以在下面添加该属性的相关下拉列表，后期可以在GC工具箱的属性工具中进行下拉选择，“N”表示该属性需要自己手工录入。
3.2.添加下拉列表属性值在3.1中选择了“Y”的属性，对应在下面添加下拉列表属性值，如下图：上图对应的是“设计，DESIGNER，Y，Write”，相应其他需要下拉列表的属性值，只需要参考上述DESIGNER修改即可。
3.3.修改默认新建模型设置和属性使用NX打开“D:\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup”目录下的“model-plain-1-mm-template.prt”文件。
加载属性配置,“菜单”→“GC工具箱”→“GC数据规范”→“属性工具”→“属性工具…”，进入属性配置。
UG NX 10案例教程教学案例草图案例
草图案例二：
本例描述：先画两条对称线，画Φ90和Φ36, Φ90的圆，画与水平成30度，再编辑移动对象-选择角度120度，复制2个。修剪即可完成。
本例知识点：本案例通过基本平面曲线的绘制，包括园、移动对象，尺寸约束，约 束等功能创作完成。
操作步骤：
1.单击界面 图标，选择ZY平面画图如图1所示。 2.在【草图】工具条中单击 图标，创建Φ100的、Φ36和 Φ90的圆如图2所示；单
操作步骤：
1.选择XC-YC 基准平面，进入草绘环境，创建φ100 圆，并约束圆心在坐标系原点， 如图2所示；创建两个R12 圆弧并约束圆弧、圆心在φ100 圆上和X 轴上，如图3所 示。
操作步骤：
2. 绘制两个φ24 圆，并标注尺寸，如图4所示。 3. 绘制一段 R45 圆弧，分别与两个φ24 圆相切，圆心约束在Y 轴上，如图5所示。
操作步骤：
1.点界面 图标，选择ZY平面画图如图1所示。 2.在【草图】工具条中单击【 】图标，创建长度100水平线如图2所示；同样创建
任意长度的直线构成一个三角形如图3所示；
操作步骤：
3. 在【草图】工具条中单击【
】图标弹出如图4所示，选择等长约束，通过
约束得到边长为100的等边三角形如图5所示。
操作步骤：
1.选择【插入】【任务环境中的草图】菜单命令，然后选择XC-YC 基准平面，创建 φ42圆和φ28 圆，约束两圆同心，如图2所示；再分别在 X 轴上绘制φ13和φ20 圆， 约束两圆同心，并将其与坐标系原点之间的距离设置为66，如图3所示。
操作步骤：
3. 绘制切线 选择【直线】命令，分别绘制两条直线并进行相切约束，如图 4所示。
操作步骤：
4. 偏置曲线 (1) 选择【偏置曲线】命令，按照图纸要求偏置轮廓曲线。 (2) 选择【快速修剪】命令，修剪草图，如图5所示。
UG NX 10.0模具设计教程第4章
【例4-2】 定义模具坐标系 继续以例4-1的模型进行讲述，首先打开附带光盘 ch04/ch04_02_02中的顶层装配文件“shiduyi_top_050”，操作步骤 如图4-12所示。
2
1
3
图4-9
3）完成产品模型加载后，系统会自动载入一些装配文件，并自动保
存在项目路径下
4.3 模具坐标系
模具坐标系是所有模具装配部件的参考基准，它的正确设置与
否直接关系到模具的结构设计。在定义模具坐标系之前，首先要 分析产品结构，弄清产品的开模方向及分型面所处的位置；然后
通过坐标系的移动及旋转操作将模型的工作坐标系调整到产品模
默认的参数，单击“确定”按钮，生成工件，如图4-4所示。
图4-4
4．型腔布局
8
8
单击“注塑模向导”工具栏中的“型腔布局”按钮，弹出“型腔 布局”对话框，其操作过程如图4-5所示。
1
3
2
4
5
图4-5
4.2 初始化项目
UG NX 10.0 模具设计中产品模型 的加载是通过“注塑模向导”工具栏 的“初始化项目”工具按钮来完成， 并可设置项目的名称及保存路径。
1．插入腔 2．变换
3．移除
移除功能用于对工件进行移除操作。选择待移除工件后，单击“移除” 按钮即可，但至少留下一个型腔。
4．自动对准中心 自动对准中心的功能是将模具坐标系自动移动到模具布局的中心位置， 该中心位置将作为模架的调入中心。单击“编辑布局”分组中的 “自动对准中心”按钮，即可执行模具坐标系对中操作。 【例4-4】 型腔布局
《UG NX 10.0机械三维设计项目教程》课件项目2 板类零件三维建模与工程图设计
2.1 案例任务——盖板三维建模及工程图设计
在草绘界面中绘制矩形的方法
在“草图”任务环境中，单击“主页”选项卡“曲线”组中的“矩形”按钮，弹出“矩形” 对话框，在“矩形”对话框中有“按2点” 、“按3点” 和“从中心” 3种绘制矩形的方法，单 击选取所需的绘制方法，然后在绘图区的适当位置单击即可创建矩形
创建拉伸特征的基本操作流程为：① 单击“拉伸”按钮 ，弹出“拉伸”对话框→② 选取截 面的草绘平面→③ 绘制截面草图→④ 完成草图返回对话框→⑤ 确定拉伸方向、拉伸距离及其他设 置→⑥ 单击对话框中的“确定”或“应用”按钮完成拉伸特征的创建。
② 选择 草绘平面
① 单击“拉伸”按钮， 弹出“拉伸” 对话框
2.1 案例任务——盖板三维建模及工程图设计
下图所示为其中几种拉伸限制条件的示意图。
直至下一个
直至选定
直至延伸部分
贯通
提示
“直至选定”和“直至延伸部分”选项都是将被拉伸对象 拉伸到指定对象处，但当指定的对象不能完全覆盖被拉伸对象 时，只能使用“直至延伸部分”选项。
2.1 案例任务——盖板三维建模及工程图设计
盖板零件工程图
2.1 案例任务——盖板三维建模及工程图设计
本任务涉及的重要知识点
盖板三维建模
盖板工程图设计
创建拉伸特征 认识草图和草绘界面 在草绘界面中绘制圆的方法 在草绘界面中绘制矩形的方法
创建全剖视图 修改尺寸标注样式
调整视图比例
2.1 案例任务——盖板三维建模及工程图设计
创建拉伸特征
拉伸特征是将一个平面上绘制的二维截面沿平面的法向方向延伸而形成的三维特征。是 UG实体建模中最常用的特种之一。
选中并右击 此尺寸标注
选择“箭头”选项后，可 在右侧的设置区中设置尺 寸标注中箭头的样式
UGNX工程图图框模板制作
UGNX工程图图框模板制作1.概述NX 现在虽然有了GC 工具箱、GB 标准以及自带的工程图模板；但有时候这个自带工程图模板可能不是我们所想要的！为此我们需要新建一个标准工程图模板。
2.标准图框的创建2.1 图框外围轮廓的绘制打开UG8.0新建毛坯GB-A3.prt后进入制图模块，建立一个标准的A3图纸，图纸页名DWG1.图1新建毛坯图2插入图纸页然后创建A3 的带明细表表头的图框，其它的图框创建方法与A3图框一样，如果是不带明细表（非组件模板）删掉组件模板中的明细表头即可。
绘制方法可以直接用“草图”工具里面的“矩形”命令绘制。
绘制后效果如下图图3绘制图框2.2 标题栏的绘制1) 标题栏的创建比较关键，这个里面涉及到相当多的参数；假如我们现在要绘制下图这样的一个标题栏。
我们应当如何来做？工程图中“插入”→“表格”→“表格注释”，插入N 行N列表格。
图4标题栏2) 上表是由N 行N 列组成的：调节表格每一行宽，每一列宽，如下图。
（选中表格每行或列，点鼠标右键有一个“调整大小”）图5插入表格3) 接下来就是合并表格，调整单元格的注释样式，使之符合上图标题栏样式。
填入相关文字，这里填文字时，设定好文字大小、样式等相关参数。
图6单元格样式4) 单元格添加参数。
选中想要添加参数的单元格，点右键选“编辑文本”出现下图。
字体选择符合图纸要求的样式，在“类别”里选择“关系”。
图7单元格添加参数接着点击，“插入部件属性”弹出下图对话框，选择相对应的属性，点击确认。
图8部件属性但是系统默认的参数比较少，这就需要我们添加进去新的部件属性。
5) 部件属性添加。
在装配导航器下，右键点击文件名下的属性一栏，出现下图所示，添加我们所需的部件属性。
下面是一些常用属性的中英文对照。
名称,DB_PART_NAME图号,DB_PART_NO备注,REMARK设计,DESIGNER校对,CHECKER审核,AUDITOR工艺,PROCESS批准,APPROVER比例,SCALE共X页,NO_OF_SHEET第X页,SHEET_NUM图9添加部件属性2.3 明细表表头的创建图10明细表样式通过工程图中“插入”→“表格”→“零件明细表”来添加明细表，然后在PART NAME 单元格前增加一列，在QTY后增加三列，调整行宽列宽。
UG NX 10.0模具设计教程第2章
2.3 特征操作
特征操作是对已创建特征模型进行局部修改，从而对模型进行细化，
也叫细节特征。通过特征操作，可以用简单的特征创建比较复杂的特征 实体。常用的特征操作有拔模、边倒圆、倒斜角、镜像特征、阵列、螺 纹、抽壳、修剪体等。
2.3.1 拔模
1
3 选择固定面 1 2
3 选择固定边
2
4 捕捉该点
5
4 选择拔模面
生成扫掠特征(操作文件见附带光盘ch02/ch02_02/saolue.prt)。
1 选择截面 2 选择引导线
图2-47
3
2.2.6 布尔运算
1．和运算 和运算将两个或两个以上的实体组合成一个新实体。 2．差运算 差运算将目标体中与刀具体相交的部分去掉而生成一个新的实体。 3．交运算 相交运算截取目标体与工具体的公共部分构成新的实体。
创建一段圆弧，如图2-24所示，同时系统自动显示相切符号。双击图中的尺寸
R25.5，在弹出的文本框中输入R23.29并单击鼠标中键确认，绘制第一段圆弧，如 图2-25所示。
2.2 实体建模
2.2.1 实体建模概述
常用术语 UG 实体建模中，通常会使用一些专业术语，了解和掌握这些术语是用户进行实体
建模的基础，这些术语通常用来简化表述，另外便于与相似的概念相区别。UG实
图 2-37
4 选择孔的放置面 1 5
2
3 6 修改孔的定位尺寸
7
图2-38
2.2.5 扫描特征
扫描特征包括拉伸、回转、扫掠等特征。其特点是创建的特征与 截面曲线或引导线是相互关联的，当其用到的曲线或引导线发生 变化时，其扫描特征也将随之变化。 1．拉伸
生成实体
封闭曲线 生成片体
UG NX10.0工程制图模板设置,一次设置永久使用
UG NX10.0工程制图模板设置，一次设置永久使用导语：UG NX10.0工厂实战技巧，制图模板的设置，通过本设置可以自定义产品视图线型，颜色，线宽，还有标注颜色等等......按方法设置后不需每次出图都要重新设置，方便实用我们在用UG制图时，是否感觉默认制图模板制作出来的图纸很死板，标注非常小，隐藏线也看不到，线型和颜色也非常难看，影响工作效率和心情！而别人做出来的则线型清晰，可见线、隐藏线、标注清晰明了，让人看了心旷神怡，非常舒适是否还需要一个视图一个视图的点开去设置？这样效率太低了。
那我们有更简单的方法，在制图之前把它做成一个标准模板直接套用吗？答案是肯定的下面我就一步步教大家如何去设置这个模板，第一次和大家分享自己的经验，写得不好望大家见谅，也可以在评论区提出自己的意见和建议，谢谢大家！下面正式介绍操作步骤：首先：在UG10.0欢迎界面，点开“用户默认设置”接着点开：“制图--常规/设置--定制标准”下图是打开“定制标准”后的界面，点击“公共-文字”，然后点开“颜色框”，选择自己喜欢的颜色还是在“公共”下面，点选“直线--箭头”，依次点选下面的“颜色框”，选择自己喜欢的颜色然后点选“箭头/指引线”，依次点选下面2个“颜色框”，选择自己喜欢的颜色点选“延伸线”，再依次点选下面2个“颜色框”，像上面一样选择自己喜欢的颜色，到此为止尺寸线，延伸线，引线等的颜色已经设置完成。
下面我们开始设置产品视图的线型及颜色点开“视图--工作流”，取消“边界--显示”，就是把“边界”下面“显示”前面复选框的勾去掉，这样我们就可以取消了视图周边的方框。
产品视图周圈的方框，也就是下图箭头所指的方框就是“边界”下面我们设置产品视图的线型、颜色及线宽还是在“视图”选项下，点“公共--可见线”，点开“颜色框”选择自己喜欢的颜色，“线型”默认实线，点“线宽”选项，选择线宽0.25下面是“隐藏线”的设置，跟“可见线”一样步骤，“线型”默认虚线，“线宽”选择0.13下面“光顺边”的设置，跟“可见线”一样步骤，“线型”默认，“线宽”选择0.18“局部放大图”也是跟可见线设置一样步骤，“线宽”0.18“剖切线”颜色选择自己喜欢的颜色，其它不用管，默认设置就好，也可以按自己喜欢来设置下面是尺寸标注文本设置，在“尺寸”选项下面点“文本--附加文本”，颜色框选择自己喜欢的颜色，然后点“另存为”，保存一个自己好记的文件名。
UG NX 10.0模具设计教程第1章
4
1
2 选择实体 5 3
图1－37
6) 设置图层的可见性，其操 作过程如图1-38所示。选 择菜单栏中的“格式”→
1
“图层设置”命令后，弹
出 “图层设置”对话框。 在图层过滤器列表框中勾 选图层5和6后，使刚才处 于隐藏图层的草图和基准 轴可见。单击“关闭”按 钮退出对话框。
2
图1－38
1.5 坐标系的操作
创建如图1-48所示的实体模型。应用的主要命令有拉伸、基准平 面、修剪体、移动坐标系。
图1－48
操作步骤 1．新建文件
选择菜单栏中的“文件”→“新建”命令，新建一个名称为model1.prt的
模型零件，单位为毫米。 2．进入建模环境 选择“标准”工具栏中的“开始”→“建模”命令，进入建模模块（Ctrl +M）。 3．创建长方体特征 操作过程如图1-50所示。
工作坐标系的所有操作都在如图1-39所示的WCS菜单中。
图1－39
原点 选择菜单栏中的“格 式”→“WCS”→“原点”命令，
弹出如图1-40所示的 “点”对话
框。在该对话框的“类型”下拉 列表中列出了“点”的捕捉方式，
指定一个点后，工作坐标系原点
就会移到该点上。移动后，坐标 系的各坐标轴与移动前坐标系的 各坐标轴相互平行。
选择“格式”→“WCS”→“定
的“对象的CSYS”选项，将当
前坐标系移动到产品体的中心。
图1－46
例：模具坐标系的设置
1）打开附带光盘的ch01/eg/eg_04/keti.prt文件，其操作步骤如图1-47 所示。 2）定向模具坐标系。
3）旋转模具坐标系。
1 3 4 2 选择此面 5
《UG NX 10.0机械三维设计项目教程》课件项目1销类零件三维建模与工程图设计
1.1 案例任务——短销三维建模及工程图设计
本任务涉及的重要知识点
短销三维建模 短销工程图设计
快速访问工具条 快速访问工具条用于放置一些使用
频率较高的工具。
UG工作界面
标题栏
标题栏位于工作界面的顶部，其中 显示了程序名称、当前文件所属的功能 模块及文件名称。
1.1 案例任务——短销三维建模及工程图设计
UG工作界面
功பைடு நூலகம்区
功能区位于标题栏的下方，它用选项 卡的方式分类存放着各种工具按钮。
单击功能区中的选项卡标签，可切换 功能区中显示的工具，在每一个选项卡中， 工具又被分类放置在不同的组中。
① 启动UG NX 10.0软件，进入 UG NX 10.0的主页界面
选择文件类型
② 单击“新建”按钮
输入文件名称
指定文件保存路径
③ 选择文件类型，输入文件名 称，指定文件保存路径，然后 单击“确定”按钮
1.1 案例任务——短销三维建模及工程图设计
认识UG的工作界面
UG工作界面中主要组成部分的作用：
提示
设计人员在操作软件的过程中要养成随 时浏览提示行/状态栏的习惯。
1.1 案例任务——短销三维建模及工程图设计
创建圆柱特征
“圆柱”对话框的“类型”下拉列表框中提供了 两种创建圆柱特征的方式，各方式的作用如下。
轴、直径和高度
通过指定圆柱体的轴、直径和高度创建圆 柱特征。
圆弧和高度
选取1段圆弧，系统将以圆弧所在的圆为 圆柱体的底面，按定义的高度创建圆柱特征。
UG NX 10.0模具设计教程第6章
2．创建区域和分型线 其操作步骤如图6-7所示。
分型线
8
8
3．创建曲面补片
其操作步骤如图6-8所示。
2 选择此面 1
创建补片曲面
3
4．创建分型面
其操作步骤如图6-9所示，可创建分型面。
2 可拖动此圆球改 变分型面大小
分型面 1
3
5．创建型腔和型芯 其操作步骤如图6-10所示。
3 1 型腔
型芯
第6章 分型设计
6.1 模具分型概述
6.2 入门引例 6.3 设计区域 6.4 创建区域和分型线 6.5 创建曲面补片 6.6 设计分型面 6.7 创建型腔和型芯 6.8 交换模型
6.9 备份分型/补片片 6.10 综合实例
6.1 模具分型概述
分型面 分型面是模具动模和定模的接触面，模具分开后由此可 取出塑件或浇注系统。分型面一般位于产品外形轮廓的 最大断面处 。 UG/Mold wizard 分型过程 模具分型过程如图6-1所示。
2
6.3 设计区域
设计区域的主要功能是完成产品模型上型芯区域面和型腔区域面 的定义以及对产品模型进行区域检查分析，包括对产品模型的脱 模角度进行分析。单击“分型刀具”工具条中的“区域分析”按 钮，系统弹出如图6-11所示的“检查区域”对话框。 1．“计算”选项卡
2．“面”选项卡
3．“区域”选项卡
3
3．“有界平面”方式创建分型面 如果所有分型线都位于同一平面内， 可采用有界平面创建分型面。
型芯
4．“扩大曲面”方式创建分型 型芯 面
可拖动圆球调整分型面大小
扩大的曲面 1
高亮显示分
有界平面 分型面
2
3
5．“条带曲面”方式创建分型面 “条带曲面”方式创建分型面，就是由无数条平行于XY坐标平面的 曲线，沿着一条或多条相连的引导线而生成分型面。若模型分型 型芯 线全部在一个平面内，则无需设计引导线，可直接通过“条带曲 面”方式创建分型面。
在UG NX中创建工程图模板
简述在UG NX中创建工程图模板的方法要完成一张完整的工程图，图框是不可缺少的一部份。
AUTOCAD中提供了模板文件来调用图框以减少绘图中重复性的工作，NX中也提供了相同的功能。
下面通过一个实例来介绍NX中创建工程图模板的方法。
一、创建图框模型1、打开NX，新建一部件文件，命名A4；2、进入建模，将视图切换为俯视图，以坐标系原点为图框左下角点（在后面调用部件时需要用坐标系原点定位），绘制图1所示图框或导入现有Cad标准图框；图13、存盘，关闭文件。
二、创建模板文件1、新建一部件文件，命名A4，存盘路径为NX安装路径下…\UGII\html_files；2、进入制图模块，新建图幅为A4，第一视角投影的图纸，工作图层设置为101层；选择下拉菜单中文件\导入\部件命令，导入第一步所创建的部件文件A4；3、对标题栏进行文字标注，见图2所示；图24、选择下拉菜单中工具\表格\另存为模板命令，然后再存盘，至此，模板文件创建完毕。
三、设置模板路径参数1、用记事本打开NX安装路径下…\UGII\html_files\metric_drawing_templates.pax文件，如图3所示，方框里语句代表一个模板，如要增加多个模板，将这段语句复制多个即可。
图32、将标记处文字修改为模板名称A4，如图4所示；图43、将文件存盘。
四、调用模板文件1、随意打开一个部件文件，进入制图模块；2、点击资源条上命令，在资源条空白处单击鼠标右键，选择自定义命令，弹出对话框如图5所示，选择标记的命令，弹出图6所示对话框，将资源条重新定位为NX安装路径下…\UGII\html_files\metric_drawing_templates.pax，即第三步修改的文件；图5图63、将资源条刷新后，可以看见新出现一个图标，打开后可看见前面创建的模板就在列表中，如图7所示，单击该模板即可自动调用。
图7。
NX10.0工程图模板制作教程
UG制作工程图模板步骤一：在CAD中建好模板步骤二：打开UG，选择打开DWG模板文件进入建模界面，点击“移动对象”，将模板全选，使其原点移至坐标原点点击工具栏编辑——表格——另存为模板。
保存退出步骤三：新建零件——选择制图——导入步骤二的.PAT文件——在图纸处右键去掉选中的“单色”——首选项中背景改为黑色——首选项制图修改文字和线条属性步骤四：工具——制图标准，选择国标GB。
保存设置。
步骤五：将步骤四保存的文件复制到安装目录D:\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\simpl_chinese\startup中，将nxdm_ugs_drawing_templates_simpl_chinese.pax文件用记事本打开，<PaletteEntry id="d1"><References/><Presentation name="A0++ - 无视图" description="A0++ 无视图"><PreviewImage type="UGPart" location="@DB/A0++-noviews-template/A"/></Presentation><ObjectData class="DrawingTemplate"><TemplateFileType>none</TemplateFileType><Filename>@DB/A0++-noviews-template/A</Filename><Units>Metric</Units><UsesMasterModel>Yes</UsesMasterModel> <ItemType>Item</ItemType><RelationType>specification</RelationType> </ObjectData></PaletteEntry><PaletteEntry id=" <References/> <Presentation name=" <PreviewImage type="UGPart" location=" </Presentation><ObjectData class="DrawingTemplate"><TemplateFileType>none</TemplateFileType> <Filename>A4_format.prt </Filename><Units>Metric</Units><UsesMasterModel>Yes</UsesMasterModel> <ItemType>Item</ItemType><RelationType>specification</RelationType> </ObjectData></PaletteEntry>。
NX10.0工程图创建基本步骤
NX10.0工程图创建的基本步骤
概述：
UG10.0制图是指三维零件的二维加工图，每一款零件从设计到实物，都是一线作业人员根据二维图纸中的尺寸来加工出三维零件实物的；本经验将为你讲解工程图的设计步骤。
NX10.0设计步骤：
1、软件启动后，其是空白的，此时需要打开一个要出工程图的图档；
2、下图是我打开的一套设计好的模具三维；
3、点起始，找到制图功能；（当然也可以使用组合键ctrl+shift+d进入到制图模式下）
4、新建一个图纸页；
5、在弹出的新建对话框中，按下图箭头指示进行设置即可；（只需要选择，其它都按默认即可）
6、启动视图中的自动创建功能，在布局中选择需要创建的方位；
7、确认后，得到的图形如下，接下来对其进行标注尺寸就好啦。
