施工控制网的建立
施工控制网的建立
对测量数据进行处理、分析和质量评 估，以确保控制网的可靠性和精度符 合要求。同时，对测量过程中出现的 误差和问题进行修正和优化，以提高 控制网的精度和可靠性。
03
施工控制网的优化设计
控制网的可靠性分析
可靠性
评估控制网在受到一定程度的扰动或误差时，仍能保持其稳定性 和精度的能力。
可靠性指标
施工控制网的建立
目录
• 施工控制网概述 • 施工控制网的建立过程 • 施工控制网的优化设计 • 施工控制网的应用实例 • 施工控制网的未来发展
01
施工控制网概述
施工控制网定义
01
施工控制网是指在施工区域内， 按照一定规则和精度要求布置的 一系列控制点，用于确定施工对 象的位置、高程和几何关系。
水利水电工程施工控制网通常采用高精度的GPS定位技术或三角网测 量技术，对工程的各个施工阶段进行精确测量和监测。
控制点的设置应考虑工程的结构、规模、地形等因素，并应保证控制 网的精度和稳定性。
水利水电工程施工控制网的应用需要专业的测量队伍和技术支持，以 确保工程的正确施工和安全性。
05
施工控制网的未来发展
02
施工控制网是施工测量的基础， 是保证施工质量、安全和进度的 关键因素。
施工控制网的重要性
01
施工控制网是施工测量的基准，能够确保施工过程中的测量精 度和准确性。
02
施工控制网能够为施工放样、安装定位等提供可靠的依据，提
高施工效率。
施工控制网有助于实现施工过程的数字化和信息化管理，提升
03
施工企业的核心竞争力。
包括控制网的点位精度、方向精度、距离精度等，用于衡量控制网 的可靠程度。
可靠性分析方法
施工控制
3.1.2 施工控制网的布设形式
对于地形起伏较大的山区建筑场地，则可充分扩展原有的 测图控制网，作为施工定位的依据。对于地形较平坦而通视较 困难的建筑场地，可采用导线网。对于地形平坦而面积不大的 建筑小区，常布置一条或几条建筑基线，组成简单的图形，作 为施工测量的依据。对于地形平坦、建筑物多为矩形且布置比 较规则的密集的大型建筑场地，通常采用建筑方格网。总之， 施工控制网的布设形式应与建筑设计总平面的布局相一致。 当施工控制网采用导线网时，若建筑场地大于1km2或重要 工业区，需按一级导线建立，建筑场地小于1km2或一般性建筑 区，可按二、三级导线建立。当施工控制网采用原有测图控制 网时，应进行复测检查，无误后方可使用。
δ=
a β′ 1 δ = (90° − ) ⋅ 如a=b，则： 2 ρ″ 2
a+b
(90 −矩形控制网测量 3.2.1 建筑基线
横向等量调整
【公式推导如下】：过2′点作13连线的平行线1″2′3″，因为 1′、2′、3′点基本在一直线上，δ相对于a、b很小，故可将 1′1″及3′3″看成以2′为圆心，分别以a、b为半径的圆弧。则： ∠1′2′1″+β′+3′2′3″＝180°，即： 化简后即为上述调整量计算公式。 化简后即为上述调整量计算公式。
专为工程建设和工程放样而布设的测量控制网，称为施工控制网。 施工控制网不仅是施工放样的依据，也是工程竣工测量的依据，同时还 是建筑物沉降观测以及将来建筑物改建、扩建的依据。 在工程勘测设计阶段，为测绘地形图而建立的平面和高程控制网，在精 度方面主要考虑满足测图的要求，而没有考虑工程建设的需要；在控制点位的 分布方面主要考虑测图的方便，而没有考虑建筑物的放样需要。因此，原有的 测图控制点，在精度和密度分布方面都难以同时满足测图与施工定位两个方面 的要求。为了保证各类建筑物和构筑物的平面位置及高程位置 平面位置及高程位置能够按设计要 平面位置及高程位置 求，合理精确地标定到实地，互相连成统一的整体，必须在施工之前重新在施 在施 工场地建立统一的平面和高程控制网，以测设各个建筑物和构筑物的位置。 工场地建立统一的平面和高程控制网 建筑施工控制网的建立，同样要遵循“从整体到局部，先控制后碎部” 的测量原则。建立施工控制网，可利用原场地内的平面与高程控制（点）网。 当原场地内的控制（点）网在密度、精度上不能满足施工测量的技术要求时， 应重新建立统一的施工平面控制网和高程控制网。
工程施工测量控制网的建立
工程施工测量控制网的建立在现代工程施工建设中，工程控制网的建立是各项工程顺利进行的首要任务。
工程控制网的作用是为工程建设提供工程范围内统一的参考框架，为各项测量工作提供位置基准，满足工程建设不同阶段对测绘在质量（精度、可靠性）、进度（速度）和费用等方面的要求，工程控制网也具有控制全局、提供基准和控制测量误差累积的作用。
施工单位作为工程的建设者，主要任务是按照设计和施工技术要求，将图纸上设计建（构）筑物平面位置、形状和高程，在施工现场标定出来，这种标定工作称为施工放样（或称测设）。
施工放样也可以说是将图纸上的建（构）筑物放到地面上去的工作过程。
首先根据工程总平面图和地形条件建立施工控制网，根据施工控制网点在实地定出各个建筑物的主轴线和辅助轴线；再根据主轴线和辅助轴线标定建筑物的各个细部点。
采用这样的工作程序，能保证建筑物几何关系的正确，而且使施工放样工作可以有条不紊的进行，避免误差的累积。
工程测量控制网一般建网顺序为：确定控制网的等级→确定布网形式→确定测量仪器和操作规程（国家和行业规范）→在图上选点构网，到实地踏勘→埋设标石、标志→外业观测→内业数据处理→提交成果。
目前，除特高精度的工程专用网和建设安装控制网之外，绝大多数收集工程控制网都可采用GPS定位技术来建立。
如何将现代卫星测量技术与地面测量技术相结合、取长补短显得非常重要。
施工控制网根据施工对象的不同而有所区别。
一般来说，建筑和厂区控制网布设成矩形控制网，即所谓的建筑方格网；对于地形平坦但通视比较困难的地区，则可采用GPS与全站仪相结合布设的导线网；对于地形起伏较大的山岭地区（如水利枢纽）及跨越江河的工程，一般采用GPS网或边角网，对于线状工程（如铁路和公路）多采用GPS 与全站仪相结合所布设的导线网；地下工程一般采用导线测量。
目前在平坦、不隐蔽地区采用GPS实时动态定位放样已经成为广泛使用的方法之一，它的优点是：放样速度快、成本低、10——20KM只需一个参考站。
建筑工程施工控制网建立技术应用总结

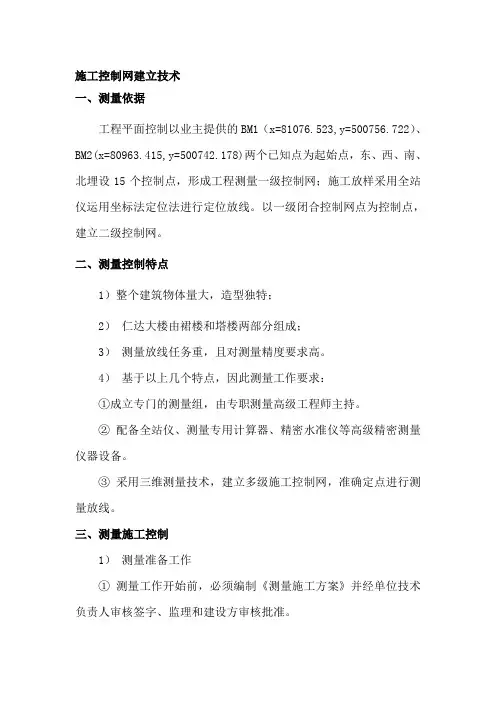

施工控制网建立技术一、测量依据工程平面控制以业主提供的BM1（x=81076.523,y=500756.722）、BM2(x=80963.415,y=500742.178)两个已知点为起始点，东、西、南、北埋设15个控制点，形成工程测量一级控制网；施工放样采用全站仪运用坐标法定位法进行定位放线。
以一级闭合控制网点为控制点，建立二级控制网。
二、测量控制特点1）整个建筑物体量大，造型独特；2）仁达大楼由裙楼和塔楼两部分组成；3）测量放线任务重，且对测量精度要求高。
4）基于以上几个特点，因此测量工作要求：①成立专门的测量组，由专职测量高级工程师主持。
②配备全站仪、测量专用计算器、精密水准仪等高级精密测量仪器设备。
③采用三维测量技术，建立多级施工控制网，准确定点进行测量放线。
三、测量施工控制1）测量准备工作①测量工作开始前，必须编制《测量施工方案》并经单位技术负责人审核签字、监理和建设方审核批准。
②工程投入的测量仪器在使用前均送计量检测单位进行检测，并按其检定周期送检，以确保施工测设精度。
测量所需仪器设备如下表1所示：③测量工作的组织安排：工程项目部配备一名专业测量工程师，另配几个测量技术人员，成立工程测量小组，专司项目测量工作。
本工程测量仪器设备需求表2）施工测量控制网的布设(1)平面控制网的建立①由业主提供导线点，场地交接时由测量负责人对业主提供的施工控制点进行复核，复核无误后，再进行全面引测布设。
②为确保轴线点位精确到位,，用全站仪布控点位100个,进行闭合计算，使轴线点位精确无误。
③本工程采用两套控制系统：a基础及地下室施工期间，采用全站仪布设整体控制线和分区控制网，采用外控法测量。
考虑到地面下沉及土方边坡位移，主要控制点投设在基坑以外平地上，或者附近建筑物墙上。
b地上主体结构施工采用内控制法测量，采用经纬仪与50m钢卷尺测出各控制轴线，设立轴线内控点，建立施工控制网。
场外控制点及其周围用混凝土加固。
建筑工程施工控制网的布设
建筑工程施工控制网的布设随着科技的不断发展和应用，建筑工程施工控制网已成为现代建筑工地不可或缺的一部分。
施工控制网的布设对于建筑项目的顺利进行起着至关重要的作用。
本文将探讨建筑工程施工控制网的布设及其影响。
一、施工控制网的定义和作用施工控制网是指为了保证建筑施工过程中精确测量和控制建筑结构的姿态和形状而布设的网络。
它通过在工地上建立具有一定精度的控制点，并通过设置的水平线和竖直线来引导施工者进行定位和测量。
施工控制网的布设在建筑结构的垂直和水平方向上提供了准确的定位和控制，从而确保了施工过程的顺利进行。
施工控制网的作用主要有以下几点：1. 提供定位和测量基准：施工控制网通过设置控制点和参考线，为建筑施工提供准确的定位和测量基准，确保建筑结构的准确度和稳定性。
2. 引导施工过程：施工控制网可以作为施工过程中的参考线和标志物，指导施工者进行施工，保持施工的准确性和一致性。
3. 控制施工误差：施工控制网的布设可以帮助施工者发现和纠正施工中的误差，防止错误的进一步扩散，并保证施工的质量和安全性。
二、施工控制网的布设原则施工控制网的布设应遵循以下原则：1. 准确性：施工控制网的布设必须准确无误，控制点的位置和高程应符合设计要求，并通过精密测量工具进行检验和验证。
2. 稳定性：施工控制网的布设要保证其稳定性和持久性，布设的控制点应该具有足够的抗变形和抗位移能力，以确保长期使用期间的准确性和可靠性。
3. 可见性：施工控制网的布设要考虑可见性，控制点和参考线应放置在能够被施工人员清晰看到的位置，以便于指导施工和测量。
工程施工如何布置控制网
工程施工如何布置控制网一、控制网的作用控制网是指利用地面上的标志物或设备，在经过三角测量、水准测量和方位观测等测量方法后，建立的一种用于确定工程测量基准和定位的网络。
控制网的建立对于工程测量具有非常重要的意义，它不仅可以保证工程测量的准确性和精度，还可以为后续的施工提供可靠的基准和定位。
控制网主要的作用有以下几点：1. 提供基准和定位：控制网可以提供工程施工所需的基准和定位，为后续的施工提供准确的参考标准。
2. 确定测量范围：控制网可以帮助工程测量人员确定测量的范围和范围，保证施工过程中各个部位的相对位置和尺寸的准确性。
3. 保证测量准确性：控制网可以帮助工程测量人员保证测量的准确性和精度，确保施工过程中各种工程参数的准确性。
4. 提高施工效率：有了可靠的控制网，施工人员在施工过程中就可以更加便捷的进行定位和测量，提高施工效率。
5. 为后续工程提供参考：控制网的建立可以为后续的工程提供参考，对于后续的工程施工和测量也具有非常重要的作用。
二、控制网的布置原则1. 控制网的密度要求：控制网的密度是指在单位面积范围内设置的控制点的数量。
在工程测量中，控制网的密度必须根据实际的测量需要和工程的情况来确定。
一般情况下，对于较大的工程项目，为了保证测量的准确性和精度，控制网的密度要求会相对较高。
而对于较小的工程项目，控制网的密度要求则可以适当降低。
2. 控制网的布局和分布原则：为了更好的满足测量的需要，控制网的布局和分布要根据工程的实际情况来确定。
一般情况下，控制网的布局和分布要满足以下几个原则：（1）覆盖全面：控制网的布局和分布要能够覆盖到工程的所有测量范围，确保能够满足测量的需要。
（2）布点均匀：控制网的布点要尽可能的均匀，使得测量点的密度在工程范围内相对均匀，以便于后续的测量和定位。
（3）确定关键控制点：在控制网的布局过程中，要特别确定一些关键的控制点，这些控制点可以是工程的一些重要节点或者是地形的一些显著特征，以确保将来的工程施工和测量能够准确。
第五章 施工控制网的建立
二、抵偿投影面的3°带高斯正形投影平面直角坐标系
在这种坐标系中，仍采用国家3°带高斯投影，但投影的高 程面不是参考椭球面而是依据高斯投影长度变形而选择的高 程参考面，在这个参考面上，长度变形为零。当采用第一种 坐标系时， 超过允许的精度要求时，可令 ，即：
三、任意带高斯正形投影平面直角坐标系 在这种坐标系中，仍把地面观测结果归算到参考椭球面上， 但投影带的中央子午线不按国家3°带的划分方法，而是依 据补偿高程面归算长度变形而选择的某一条子午线作为中央 子午线。即保持 不变，可求得：
1）、通过改变 从而选择合适的高程参考面，将抵偿分带 投影变形，这种方法通常称为抵偿投影面的高斯正形投影。 2）、通过改变 ，从而对中央子午线作适当移动，来抵 偿有高程面的边长归算到参考椭球面上的投影改正。 3）、通过既改变 ，又改变 ，来共同抵偿两项归算 改正变形。 §5-2-2 工程平面坐标系统的选择 在工程控制测量时，根据施工所在的位置、施工范围及施工 各阶段对投影误差的要求，可采用以下几种平面直角坐标系。 一、国家3°带高斯正形投影平面直角坐标系 由表5-1和表5-2可知，当测区平均高程在50m以下，且 值不 大于20km时，其投影变形值 和 均小于1.0cm，这个精度 基本可以满足绝大部分线型工程的测图和工程放样的精度要 求。因此，在偏离中央子午线不远和地面高程不大的区域， 无需考虑投影变形问题，直接采用国家统一的3°带高斯正 形投影平面直角坐标系作为工程测量的坐标系，使二者相一 致。
施工控制网与国家或城市控制网相比较，其最大的不同是： 在精度上并不遵循“由高级到低级”的原则。例如，厂区施 工控制网主要是为工业厂区各工程建筑物的布局放样而建立 的，而对于车间或厂房，其内部设备放样的相对精度要求更 高，这样就存在厂房矩形控制网比厂区控制网要求更高的精 度。 变形监测控制网是在施工及运营期间为监测建筑工程对象的 变形状况而建立的控制网。 由于平面坐标是相对于几何参考面，而高程是相对于物理参 考面，因而，控制网点位的表述通常是分解为平面坐标和高 程坐标两个方面，故工程控制网应包括有平面控制网和高程 控制网。本章将从工程建筑物放样的程序和要求、控制网精 度的确定方法、国家高精度控制点的利用、施工控制网的设 计以及典型工程施工控制网布设等方面进行阐述。 5-1 控制网精度确定的一般方法 在建筑施工中，测量工作将贯穿整个施工过程的各个阶段。从 做准备工作开始，就需要进行场地平整、建立施工控制网； 根据施工控制网进行建筑物放样；为了解基础沉降情况，在 施工过程中及建筑物使用期间，还要进行沉降测量，为了便 于建筑物使用过程中的管理、维修、扩建等，建筑工程完工 时，应作竣工测量。由此可见，建筑施工的全过程是离不开
乌拉哈达水库GPS施工控制网的建立-最新资料
乌拉哈达水库GPS施工控制网的建立-最新资料一、项目简介1.1 项目概述乌拉哈达水库位于新疆维吾尔自治区昌吉回族自治州呼图壁县，是一座中型水库。
水库的建设是为了解决当地农业用水和防洪灌溉的问题，同时具有水利发电等多种功能。
为了确保水库工程建设的精度和安全，需要建立一套GPS施工控制网。
该控制网可以通过GPS技术进行实时监测，以确保施工过程中的精度和稳定性。
1.2 项目背景GPS施工控制网是指利用全球定位系统（GPS）技术，在建设工地上建立一套精密的立体控制网，以满足大型工程施工过程中对位置、高程等参数的控制要求。
该控制网的建立可以为工程建设提供精确的参考坐标系，保证工程施工的准确性和安全性。
为了确保乌拉哈达水库的工程施工过程中的精度和稳定性，需要建立一套GPS 施工控制网。
二、测量方法2.1 GPS技术GPS (Global Positioning System)，即全球卫星定位系统，是一种基于卫星信号定位的技术。
GPS技术可以通过卫星信号实现点位测量、导航和定位等功能，以实现精准的三维空间定位。
在控制网的建设过程中，GPS技术可以精确定位控制点和观测点的三维坐标，同时提供高精度、实时的控制数据。
2.2 控制点的选择在GPS控制网的建设中，需要选择一些固定的控制点，以提供稳定的控制坐标系。
控制点一般选择在地势相对稳定、人工干扰较少的区域。
在选择控制点时，需要考虑到其地理位置、地形地貌、文物保护区和天然保护区等因素，以保证在施工过程中不会对环境造成破坏。
2.3 接收机的设置与观测在GPS控制网建设中，需要使用高精度的GPS接收机进行实时观测，并将观测数据上传至后台进行数据处理和分析。
在进行GPS观测时，需要避开高建筑或树木等障碍物，以保证GPS接收机可以收到足够的卫星信号。
同时，需要避开气象条件变化大的时段，例如雨天、多云天和大风天气。
三、GPS控制网的建立3.1 前期准备在GPS控制网的建设前，需要进行一系列前期准备工作，包括：1.编制控制网建设规划和方案；2.选择和设置控制点，并进行精确的地面坐标定位；3.安装和设置GPS接收机，并进行系统校准和测试；4.设计和制作相关实验用具和标志物。
施工测量控制网的建立及施工方法
施工测量控制网的建立及施工方法测量控制网是建筑施工的永久控制依据，是满足建筑物相邻及工艺要求的有利保证。
因此，施工进场后，应依据原有施工测量控制点或设计提供的座标、水准基准点予以建立，并将其加密，以满足施工、安装需要。
1、轴线控制网的建立1.1主轴点初步位置的实地标定。
主轴线是整个场地的坚强控制，无论采取何种方法测定，都必须在实地埋设永久标桩，在投点埋设标桩时，使初步点位居桩顶中部，以便改点时，有较大的活动余地，主轴点的位置和实地埋标时，桩顶面高于地面设计高程0.1-0.3m ，埋桩深度0.6-0.8m （自然地面以下）材料选用C15砼浇注。
1.2主轴线的测设。
首先将长轴AOB 测定于地面，误差不大于±1mm ，见图再以长轴为基准测出COD ，并进行方向改正，使纵横两轴线严格垂直主轴线，交角误差2秒，轴线的方向调整好后，应以O 点为起点，进行精密丈量距离，以确定纵横轴线各端点位置，在纵横轴线的端点ABCD 分别安置经纬仪，都以O 点为后视点，分别测设直角交会定出EFGH 四个角点，然后再精密丈量AH 、AE 、BG 、各段距离，精度与主轴线相同，为了便于建筑物细部放线，在测定矩形网各边长时，按施测方案确定的位置与间距测设距离指标桩，距离指标桩的间距等于柱子间距，使指标桩位于柱子行列或主要设备中心线方向上，在距离指标桩上直线投点误差的容许偏差为2mm ，A FC E O B GH D矩形角允许误差3秒。
1.3精密量距。
先用经纬仪进行直线方向定向，清除视线上的障碍，并在桩顶面划出十字线，钢尺在开始量距前应先打开，使之与空气接触，经10min后，方可进行量距，前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以毫米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数，随后后尺移动1-2cm分划线重新对准桩顶标志，再次读数，要求读出三组读数，读数时应估计到0.1-0.5mm，每次读数误差为0.3-0.5mm，读数时应同时测定温度，温度计绑在钢尺上，以便反映出钢尺在丈量时的实际温度。
施工控制网的建立
3 施工控制网精度的确定方法
确定了m测，就可以用它作为起算数据来推算施工控制网的 必要精度。此时，要根据控制网的布设情况和放样工作的 具体条件来考虑控制网误差影响m控与细部放样误差影响m 放的比例关系，以便合理确定施工控制网的精度。
布置在待测设建筑物的就近位置 ⑶放样迅速
用直角坐标法放样
4工业企业场地上施工控制网的布设方法
1.建筑基线 布设要求
①建筑基线应平行或垂直于主要建筑物的轴线 ②建筑基线相邻点间应相互通视，且点位不受施工影 响 ③为了能长期保存，各点位要埋设永久性的混凝土桩 ④基线点应不少于三个，以便检测建筑基线点有无变 动
4 厂房控制网的建立
主轴线定出后，即可按所设计的矩形网的图纸，初步放样 各距离指标桩的位置。距离指标桩的间距一般是等于厂房 柱子间距的倍数，这样就使它们与柱子的中心线相合，既 可减少桩点，又减少了使用时的计算时间。
物的性质、与已有建筑物的相对关系及施工区的地形、地 质等来确定，也就是说，精度主要体现在主轴线的精度要 求及相邻点位的相对精度要求上。
3施工控制网精度的确定方法
对于各种不同的建筑物，或对于同一建筑物的各个不同部 分，其精度要求并不一致，而且往往相差悬殊。
施工控制网精度的确定，应从保证各种建筑物放样的精度 要求来考虑
Ⅰ、 Ⅱ、Ⅲ点即为建筑基线点。
4工业企业场地上施工控制网的布设方法
检核： 安置经纬仪于Ⅰ点，精确观测∠ ⅡⅠⅢ，其角值与９０°
水利工程施工_测量
水利工程施工测量水利工程施工测量是水利工程的重要组成部分，是保证工程质量、进度和安全的关键环节。
施工测量工作主要包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。
一、施工控制网的建立施工控制网是水利工程施工的基础，其精度直接影响到工程的质量。
施工控制网的建立应遵循“由整体到局部、先高级后低级、先控制后碎部”的原则。
首先，要根据工程的特点和规模，确定控制网的等级和精度。
然后，根据设计图纸和现场条件，选择合适的控制点，建立控制网。
控制点应选在稳定、明显、易于观测的位置，并应避免施工干扰。
二、建筑物的放样建筑物的放样是施工测量的核心工作，其目的是将设计图纸上的建筑物平面位置和高程准确地测设到实地上，作为施工的依据。
放样工作应遵循“先主轴线后细部”的原则。
首先，要根据设计图纸和施工控制网，测设建筑物的主轴线。
然后，根据主轴线，测设建筑物的细部。
放样工作应采用高精度的测量仪器，确保测量的精度。
三、竣工测量竣工测量是水利工程施工完成后的一项重要工作，其目的是检查工程是否按照设计要求完成，为工程验收提供依据。
竣工测量应遵循“全面、准确、及时”的原则。
首先，要全面测量工程的所有部位，确保没有遗漏。
然后，要准确测量建筑物的位置和高程，与设计图纸进行对比。
最后，要及时整理测量数据，编制竣工测量报告。
四、施工期间的变形观测水利工程施工期间，由于地下水位的变化、土体的变形等原因，可能会对建筑物产生影响。
因此，在施工期间进行变形观测是非常重要的。
变形观测应遵循“定期、连续、稳定”的原则。
首先，要根据工程的特点和条件，确定观测周期和观测方法。
然后，要连续观测建筑物的位置和高程，及时发现异常情况。
最后，要稳定观测数据，避免观测误差。
总之，水利工程施工测量是保证工程质量、进度和安全的关键环节。
施工测量工作应遵循一定的原则和程序，采用高精度的测量仪器，确保测量的精度。
只有做好施工测量工作，才能保证水利工程的顺利进行和顺利完成。
施工控制网的建立
施工控制网的建立一、施工控制网的布设施工勘测阶段建立了测图控制网，其密度与精度未考虑建筑物的总体布置（建筑物总体布置未确定），而施工阶段，以建筑轴线放样为主，需建立施工布置网作为施工放线的依据。
施工控制测量分为平面控制测量和高层控制测量。
依据施工布置网的特点，布设施工控制网，需作为整个工程施工设计的一部分。
设计布网时，需考虑施工程序、方法、以及施工场地布置情况和已知控制点质料（由业主提供）。
控制点标桩其点位需画在施工设计的总平面图上。
高程控制网以水准测量方法进行。
施工期间，要求在建筑物近旁的不同高度都必须布设临时水准点。
临时水准点的密度要保证放样时只测设一个测站，直接将高程传递到建筑物上。
基本高程控制网采用三等水准测量施工，加密高程控制网使用四等水准测量。
二、施工控制网的特点1、施工布置网的主要作用是放样建筑物的轴线，这些轴线的位置偏差有一定的限制，其精度要求高。
2、点位的埋设要求在轴线两端，以便准确的标定工程的位置。
工业建筑场地，还要求施工控制点连线与施工坐标系的坐标轴平行或垂直，且坐标值尽量为米的整数倍，便于放样计算工作。
3、施工控制点的位置应分布恰当、坚固稳定、使用方便、便于保存，且密度也要打，以便放样时可有所选择。
三、设计施工控制网时，尽可能将这些主轴线作为控制网的一条边。
建立施工控制网与测图控制网的联系，利用公式进行坐标换算。
K1、K2为已知控制点Z1、Z0、Z2为建筑施工格网1、由K1、K2测设出Z1、Z0、Z2的坐标2、由K1、K2、Z1、Z0、Z2坐标反算出K1、K2和Z1、Z0距离以及方位角3、设Z0（0,0）Z1（X1,0)建施工坐标系。
4、已知Z1、Z0在测图坐标系的坐标以及方位角a，现以Z1、Z0为施工坐标系坐标轴，对其换算公式为施工坐标转换为测图坐标Xp=Xo+X'pcosа-Y'psinаYp=Yo+X'psinа-Y'pcosа测图坐标转换为施工坐标X'=(Xp-Xo)cosа+(Yp-Yo)sinаY'=(Xp-Xo)sinа+(Yp-Yo)cosа。
施工控制网的建立
cosT1 A cosT2
cosT3
sin T1 0.454 sin T2 0.809 sin T3 0.707
0.891 0.588 0.707
(2 43)
按设计要求有： N AT PA QX1 (2 44)
边长权阵
P
p1 0
0 p2
0 1
m1
1 10
m2
1 3 m2
作为确定控制网的点位精度。
§3.施工控制网的设计
一、施工平面控制网的网形 工程施工平面控制网是专门为工程施工放样
服务的，根据工程的特点，平面控制网一般 有： （1）导线网 （2）边角网 （3）GPS网 （4）建筑方格网
二、控制网建立的过程
施工控制网的设计一般经过的过程： （1）确定控制网的等级 （2）确定布网形式 （3）确定测量仪器和操作规程 （4）在图上选点构网，到实地踏勘 （5）埋设标石、标志 （6）外业观测 （7）内业数据处理 （8）提交成果
工程控制网建网步骤：
（1）确定控制网的等级 • （2）确定布网形式 • （3）确定测量仪器和操作规程 • （4）在图上选点构网，到实地踏勘 • （5）埋设标石、标志 • （6）外业观测 • （7）内业数据处理 • （8）提交成果
1.3 测图控制网
作用： 控制测量误差的累积， 保证图上内容的精度均匀 相邻图幅正确拼接
2. 基于可靠性的模拟优化设计法
要点和步骤： 1）网的初始方案应对所有可能观测的边和
方向进行全测，是一个“肥网”或“密网”。 2）观测值之间的精度相差不要太大，边角
间的精度应基本匹配。 3）观测精度应选取仪器所能达到的最高精
度，使优化时有降低的余地。
4）模拟初始观测方案，进行平差计算， 对精度、可靠性乃至灵敏度计算结 果进行分析：观测精度是否合理， 是否需作调整，基于观测值内部可 靠性指标按从“肥”到“瘦”，从“密”到 “疏”的策略进行网的优化设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、工程建筑物放样的程序和要求
一、施工测量概述 1.定义
施工测量是在工程施工过程中进行的测量工作 2.目的
将工程设计图纸中各项设计元素准确无误地标定到实地上， 按照规定要求指导施工
1、工程建筑物放样的程序和要求
3.主要内容 施工控制网的建立 施工放样
4.操作原则 为了保证施工测量的精度，减少放样误差的积累，也必须 和地形测图一样，遵循“由整体到局部，先控制后碎部” 的测量原则。
2 施工控制网的布设
2. 特点 Байду номын сангаас控制网点位设置应考虑到施工放样的方便，且应具有足够
的密度，尽可能供放样时有较多的选择。 ⑵控制网精度较高，且具有较强的方向性和非均匀性。（如
隧道施工控制网）
2 施工控制网的布设
⑶常采用施工坐标系统。 施工坐标系统，是根据工程总平面图所确定的独立坐标系 统，其坐标轴平行或垂直于建筑物的主轴线。
L形、T字形、十字形等。 适用：用于面积不大的建筑小区
2 施工控制网的布设
2.建筑方格网 网型：各边组成矩形或正方形，且与拟建的建筑物、构筑物
轴线平行或垂直 适用：大中型民用或工业建筑的新建场地
2 施工控制网的布设
3.导线或导线网 网型：支导线、闭合导线、附合导线、无定向导线及导线网
等。 适用：工程施工，特别是道路工程、受地形限制的旧城区改
建或扩建的建筑场地等
2 施工控制网的布设
2 施工控制网的布设
4.三角网、测边网或边角网 网型：三角网或三角锁 适用：在水利枢纽工程、桥梁工程、隧道工程等工程建设场
地均可
2 施工控制网的布设
5.GPS网 特点：减少了野外作业的时间和强度，观测速度快，定位精
度高，不要求站间通视，经济效益高 适用：交通工程、水利枢纽工程、桥梁工程、隧道工程、变
（Δ/2）²≥m ²=m施² +m测² m测²= m控²+ m放² m施²= m安²+ m制² 对于不同的工程建筑物， m测和m施之间的比例关系可能都 不相同，应由测量人员、设计人员、施工人员多方综合协 商、合理确定。
3 施工控制网精度的确定方法
确定了m测，就可以用它作为起算数据来推算施工控制网的 必要精度。此时，要根据控制网的布设情况和放样工作的 具体条件来考虑控制网误差影响m控与细部放样误差影响m 放的比例关系，以便合理确定施工控制网的精度。
2 施工控制网的布设
综上所述，当工程施工时，原有测图控制网点或因点位分 布不当、或因密度不够、或因精度偏低、或因施工毁掉而 不能满足施工放样的要求。因此，除小型工程或放样精度 要求不高的建筑物可以利用测图控制网作为施工依据外， 一般较复杂的大中型工程，勘测设计阶段应先建立测图控 制网，施工阶段再建立专用施工控制网。
2 施工控制网的布设
⑵从控制网的精度来看 测图控制网的精度要求是按测图比例尺的大小确定的，精 度较低。施工控制网的精度要求是根据工程建设的性质决 定的，一般应根据设计对建筑限差的要求推算施工控制网 的精度。 一般来说，施工控制网的精度要高于测图控制网。
2 施工控制网的布设
⑶从控制点的保存来看 即使测图控制网点的点位分布和精度都能满足施工放样的 要求，但施工现场土地平整时大量土方的填挖也会使原来 布设的控制网破坏严重。
形监测等众多工程测绘领域。
2 施工控制网的布设
（二）高程施工控制网的布设形式 高程施工控制网的布设形式为支水准路线、附合水准路线、 闭合水准路线和水准网。当精度低于四等水准时，也可以 用电磁波测距三角高程建立。
3 施工控制网精度的确定方法
一、精度概述 施工测量工作直接为工程施工服务，其精度主要根据建筑
1、工程建筑物放样的程序和要求
采用这种放样程序，既能保证对所放样建筑物各元素间的 几何关系，保证整个工程和各建筑物的整体性，同时还可 避免对施工控制网提出过高的要求等。
2 施工控制网的布设
一、概述 1.必要性 测图控制网无法代替施工控制网 ⑴ 从点位分布和密度来看
测图控制网是为测图服务的，点位的选择主要是根据网型 要求和地形情况来定的，尽量分布均匀。而施工控制网是 以满足施工放样为目的，根据设计建筑物的结构特点来选 择控制点位的，分布稀疏有别。
4 工业企业场地上施工控制网的布设方 法
二、施工控制网要求 1.主要任务：
用来放样各系统工程的中心线和各系统之间的连接建筑物 2.精度要求：
能保证这些工程之间相对位置误差不超过连接建筑物的允 许限差
4工业企业场地上施工控制网的布设方法
对于各系统工程内部精度要求很高的大量中心线的放样工 作，可独立建立各系统工程的控制网，如厂房控制网、高 炉和焦炉的中心线、皮带通廊、铁路和管道等。
3 施工控制网精度的确定方法
二、施工控制网精度的表示 建筑放样时的精度要求，是根据建筑物竣工时对于设计尺
寸的的容许偏差（称为建筑限差）来确定的。 建筑物竣工时的实际偏差是由施工误差和测量误差共同引
起。
3 施工控制网精度的确定方法
设工程竣工时的建筑限差为Δ，总的建筑误差为m，测量 工作所导致的误差为m测（其中包含控制网误差对放样点 位的影响m控影和放样误差对放样点位的影响m放影），施工 工作所导致的误差m施（其中包含施工安装工作导致的误 差m安和构件制造误差m制），则：
2 施工控制网的布设
二、施工控制网的布设 施工控制网也是采取分级布设的原则。 施工控制网的布设形式，应根据工程性质、设计精度要求、
施工区域大小及场地地物的现状特点等因素来合理确定。 施工控制网分为平面施工控制网和高程施工控制网。
2 施工控制网的布设
（一）平面施工控制网的布设形式 1.建筑基线（建筑轴线） 网型：是由一条或几条基准线组成的简单图形，如一字形、
4工业企业场地上施工控制网的布设方法
三、施工控制网的布设方法 （一）平面施工控制网 特点： ⑴精度要求高 ⑵采用建筑坐标系 ⑶各边相互平行或垂直，且为整数 ⑷点位便于保存 ⑸测设控制点，然后调整
物的性质、与已有建筑物的相对关系及施工区的地形、地 质等来确定，也就是说，精度主要体现在主轴线的精度要 求及相邻点位的相对精度要求上。
3施工控制网精度的确定方法
对于各种不同的建筑物，或对于同一建筑物的各个不同部 分，其精度要求并不一致，而且往往相差悬殊。
施工控制网精度的确定，应从保证各种建筑物放样的精度 要求来考虑
