施工测量方案1、施工测量准备（1）将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定，保证所有仪器设备都处于正常状态。
（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。
（3）仔细审阅总平面图，确定建筑物高程和平面相对定位关系。
2、轴线控制网的布设与复核本着先整体、后局部，高精度控制低精度的原则布设测量控制网。
可利用全站仪进行平面轴线的控制。
根据设计图纸，先用全站仪复核甲方移交的平面基准点和高程基准点，确认无误后，沿基坑周围引测、加密若干坐标点，可以更方便地测设轴线控制网。
再根据图纸，在所要测设的各控制线上选择两个点，计算其坐标，所选择的点必须在基坑边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。
长方向要加强观测，多测回，反复复核。
轴线控制网布设完毕，检查复核角度和距离后，便可作为负一层施工期间用外控法进行施工测量的依据。
轴线控制网完成后，根据结构图纸上的墙体、柱的具体分布情况，在建筑物平面上建立矩形控制网，然后根据施工需要，进行轴线加密和细部放线，以满足施工需要。
施工过程中要定期复查轴线和角度，确保测量精度。
3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。
拟采用外控法进行基础平面轴线的控制。
本工程进行分段施工，因此每层每段上投测的纵横轴线不得少于2条，以便进行角度、距离的校核。
先在负一层垫层上引测建筑物轴线交点，然后根据基础平面图弹出所有轴线及建筑物外边线。
将轴线控制点外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。
在施工过程中，每当平面轴线布设完毕，进入竖向施工，在柱子和剪力墙浇筑成形拆除模板后，应在柱子和剪力墙四个侧面投测出相应的轴线，弹出墨线，距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。
同时，在柱子四周及墙上弹出建筑或结构1m线，并标明相对标高，作为初装修、机电安装等的标高控制依据。
建筑工程施工测量方案

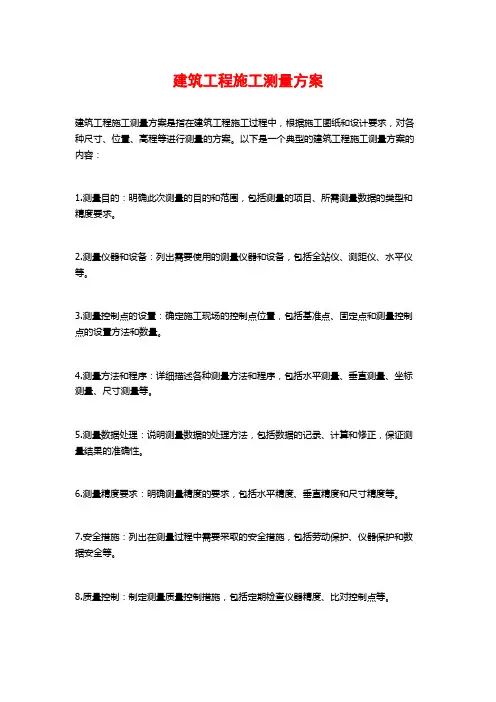

建筑工程施工测量方案
建筑工程施工测量方案是指在建筑工程施工过程中，根据施工图纸和设计要求，对各种尺寸、位置、高程等进行测量的方案。
以下是一个典型的建筑工程施工测量方案的内容：
1.测量目的：明确此次测量的目的和范围，包括测量的项目、所需测量数据的类型和精度要求。
2.测量仪器和设备：列出需要使用的测量仪器和设备，包括全站仪、测距仪、水平仪等。
3.测量控制点的设置：确定施工现场的控制点位置，包括基准点、固定点和测量控制点的设置方法和数量。
4.测量方法和程序：详细描述各种测量方法和程序，包括水平测量、垂直测量、坐标测量、尺寸测量等。
5.测量数据处理：说明测量数据的处理方法，包括数据的记录、计算和修正，保证测量结果的准确性。
6.测量精度要求：明确测量精度的要求，包括水平精度、垂直精度和尺寸精度等。
7.安全措施：列出在测量过程中需要采取的安全措施，包括劳动保护、仪器保护和数据安全等。
8.质量控制：制定测量质量控制措施，包括定期检查仪器精度、比对控制点等。
9.测量结果的呈现和报告：确定测量结果的呈现方式和报告形式，包括绘制测量图纸和编制测量报告。
10.验收和审查：明确测量结果的验收和审查程序，以确保测量结果符合设计要求。
以上是一个建筑工程施工测量方案的基本内容，具体的方案应根据实际情况进行调整和完善。
该方案的目的是为了保证建筑工程施工过程中测量工作的准确性和可靠性，从而确保工程质量的达到设计要求。
最完整的建筑工程施工测量方案

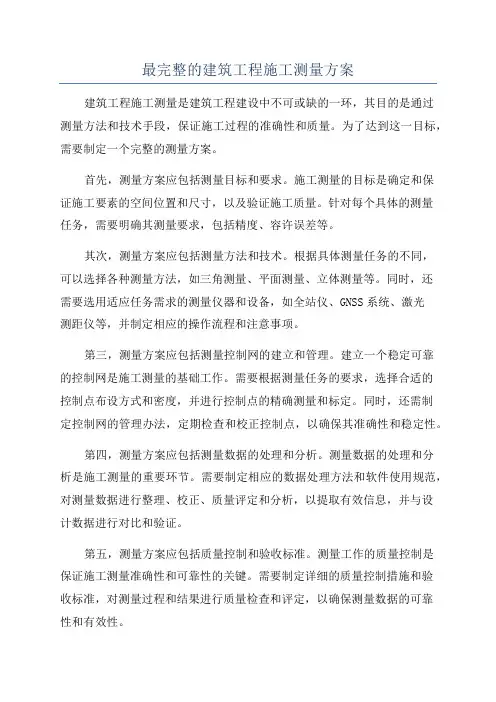

最完整的建筑工程施工测量方案建筑工程施工测量是建筑工程建设中不可或缺的一环，其目的是通过测量方法和技术手段，保证施工过程的准确性和质量。
为了达到这一目标，需要制定一个完整的测量方案。
首先，测量方案应包括测量目标和要求。
施工测量的目标是确定和保证施工要素的空间位置和尺寸，以及验证施工质量。
针对每个具体的测量任务，需要明确其测量要求，包括精度、容许误差等。
其次，测量方案应包括测量方法和技术。
根据具体测量任务的不同，可以选择各种测量方法，如三角测量、平面测量、立体测量等。
同时，还需要选用适应任务需求的测量仪器和设备，如全站仪、GNSS系统、激光测距仪等，并制定相应的操作流程和注意事项。
第三，测量方案应包括测量控制网的建立和管理。
建立一个稳定可靠的控制网是施工测量的基础工作。
需要根据测量任务的要求，选择合适的控制点布设方式和密度，并进行控制点的精确测量和标定。
同时，还需制定控制网的管理办法，定期检查和校正控制点，以确保其准确性和稳定性。
第四，测量方案应包括测量数据的处理和分析。
测量数据的处理和分析是施工测量的重要环节。
需要制定相应的数据处理方法和软件使用规范，对测量数据进行整理、校正、质量评定和分析，以提取有效信息，并与设计数据进行对比和验证。
第五，测量方案应包括质量控制和验收标准。
测量工作的质量控制是保证施工测量准确性和可靠性的关键。
需要制定详细的质量控制措施和验收标准，对测量过程和结果进行质量检查和评定，以确保测量数据的可靠性和有效性。
第六，测量方案应包括安全措施和防范措施。
施工测量工作中存在一定的安全风险，需要对可能存在的危险和事故进行分析和评估，并制定相应的安全措施和防范措施，以保障测量人员的人身安全和设备的完好。
最后，测量方案应包括测量记录和报告。
测量工作的结果应进行记录和报告，以备后续参考和法律纠纷等情况的处理。
测量记录应包括测量任务的描述、测量现场的照片和文档等，测量报告应包括测量数据的整理和分析结果，以及相应的结论和建议。

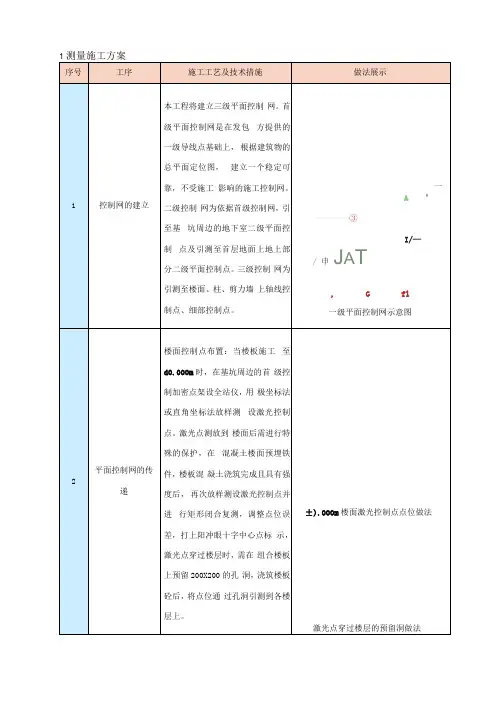

测量施工方案(图文并茂)
