配电室常见隐患图文
配电室常见隐患
THANK YOU
隐患 11
DB11 527-2015 《变配电室安全管理规范》 4.5.3 安全工器具应妥善保管，存放在干燥通风的场所，不允 许当作其他工具使用，且不合格的安全工器具不得存放在工 作现场。部分安全工器具还应符合下列要求： a) 绝缘杆应悬挂或架在支架上，不应与墙或地面接触。 b) 绝缘手套、绝缘靴应与其他工具仪表分开存放，避免直接 碰触尖锐物体。
c) 高压验电器应存放在防潮的匣内或专用袋内。
隐患 12
DB11 527-2015 《变配电室安全管理规范》 4.5.3 安全工器具应妥善保管，存放在干燥通风的场所，不允许 当作其他工具使用，且不合格的安全工器具不得存放在工作现场。
部分安全工器具还应符合下列要求：
隐患 13
DB11 527-2015 《变配电室安全管理规范》 5.3.1 变配电室内环境整洁，场地平整，设备间 不应存放与运行无关的物品，巡视道路畅通。
DB11 527-2015 《变配电室安全管理规范》 4.2.5 疏散指示标志灯的持续照明时间应大于30min。
隐患 19
DB11 527-2015 《变配电室安全管理规范》 6.2.1 值班人员上岗期间应穿全棉长 袖工作服和绝缘鞋
隐患 20
DB11 527-2015 《变配电室安全管理规范》 5.3.3 电缆沟盖板齐全，电缆夹层、电缆沟和电缆室设置 的防水、排水措施完好有效
配电室常见隐患
配电室作为企业生产、办公的供电场所，是企业安全管 理的重点之一，配电室这一场所中有哪些常见的隐患， 看完这PPT大概就懂了……
备注：摘自微信-安监站（改）
隐患 01
隐患 02
DB11 527-2015 《变配电室安全管理规范》 4.2.2 变配电室变压器、高压配电装置、低压配电装置的操作 区、维护通道应铺设绝缘胶垫。
11 60种常见电气隐患PPT课件
最新课件
46
排查依据：DB 11527-2008《变配电室安全管理规范》5.18.5 绝缘拉杆应悬挂或架 在支架上，不应与墙接触。
最新课件
47
排查依据：DB 11527-2008《变配电室安全管理规范》5.18.5 绝缘靴、绝缘手套应 存放在密闭的橱内，并与其他工具一表分开存放。
最新课件
48
排查依据：DB 11527-2008《变配电室安全管理规范》5.18.5 安全用具不合格的不得 存放在工作场所。
最新课件
11
排查依据：GB 50169-2006《电气装置安装工程质量检验及验收规范》3.1.3：接地 装置不得与金属管道、建筑物、设备的构建有金属的连接。
最新课件
12
排查依据：GB 50054-2011《低压配电设计规范》7.2.1 当导线垂直敷设时，距地 面低于1.8m段的导线，应用导管保护。
最新课件
2
排查依据：GB/T 13869-2008《用电安全导则》5.2：用电产品应具有符合规定的铭 牌或标志，以满足安全、使用和维护的要求。
最新课件
3
排查依据：GB/T 13869-2008《用电安全导则》6.5：一般环境下，用电产品以及电 气线路的周围应留有足够的安全通道和工作空间，且不宜堆放易燃易爆和腐蚀性物 品。
最新课件
41
排查依据：DB 11627-2008《变配电室安全管理规范》5.8.1 变配电室出入口的两 个门应为防火门，金属门或铁皮应做保护接地，门向外开。
最新课件
42
排查依据：DB 11527-2008《变配电室安全管理规范》5.8.2 通往室外的门应装 有纱门且门上应装设雨罩。
最新课件
43
排查依据：DB 11527-2008《变配电室安全管理规范》5.9.3 通往室外的开启式的 窗户应装有纱窗。
配电室常见隐患图片

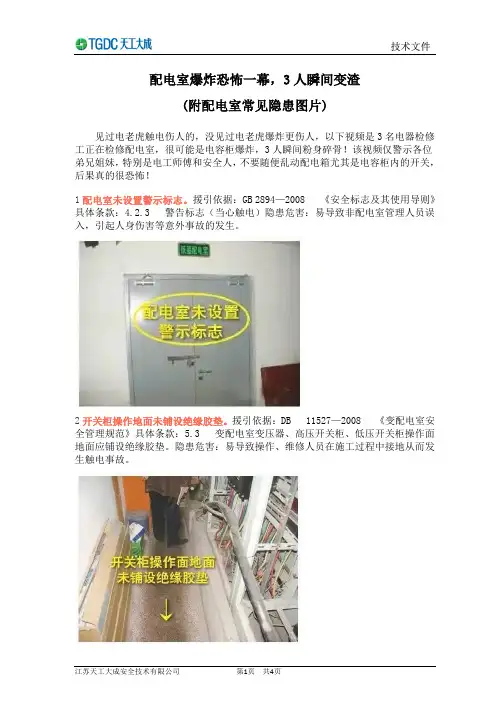

配电室爆炸恐怖一幕，3人瞬间变渣(附配电室常见隐患图片)见过电老虎触电伤人的，没见过电老虎爆炸更伤人，以下视频是3名电器检修工正在检修配电室，很可能是电容柜爆炸，3人瞬间粉身碎骨！该视频仅警示各位弟兄姐妹，特别是电工师傅和安全人，不要随便乱动配电箱尤其是电容柜内的开关，后果真的很恐怖！1配电室未设置警示标志。
援引依据：GB 2894—2008 《安全标志及其使用导则》具体条款：4.2.3 警告标志（当心触电）隐患危害：易导致非配电室管理人员误入，引起人身伤害等意外事故的发生。
2开关柜操作地面未铺设绝缘胶垫。
援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.3 变配电室变压器、高压开关柜、低压开关柜操作面地面应铺设绝缘胶垫。
隐患危害：易导致操作、维修人员在施工过程中接地从而发生触电事故。
3配电室出入口无挡板。
援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.6 变配电室出入口应设置不高于400mm的挡板。
隐患危害：当遭遇内涝情况时，挡板能够很好的防止水流进入配电室。
同时，挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和短路事故。
4配电室的门开启方向错误，且材质不符合防火要求。
援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.8.1 变配电室出入口的两个门应为防火门，金属门或者包铁皮们应做保护接地，门向外开。
隐患危害：当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，材质不达标则会在人员逃生过程中增加触电风险。
5配电室外开窗户未设置纱窗。
援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.9.3 通往室外的开启式窗户应装有纱窗。
隐患危害：纱窗能够很好的阻挡飞虫的进入，避免飞虫造成的电气设备短路事故的发生。
6绝缘垫积灰。
援引依据：DB 11527—2008 《变配电室安全管理规范》具体条款：5.18.5 绝缘垫和绝缘台应经常保持清洁，无损伤。
常见临时用电安全常见隐患照片
施工现场常见临时用电安全隐患图片设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.电箱出线从箱门位置出,容易夹断电缆发生事故.电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。
流动配电箱内存在火线接线端子板，带电明露等采用金属丝绑扎流动电箱的电源线配电箱内插座破损形成带电明露电源进线不规范，动力照明混用等。
违章从总空开下口接线多台设备缺少保护接零动力设备缺少保护接零、带电明露等。
打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。
流动开关箱内漏电保护器漏电动作电流为50mA电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。
总空开下口出现多余回路，一闸多机等。
存在“一闸多机”、“带电体明露”等安全隐患。
鼓风机未进行保护接零电焊机二次侧无防护罩。
电焊机防护罩处于非防护状态，电源线随意拖拉在操作层电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘电焊机直接放在钢筋上电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。
电焊机接线柱带电明露电焊机一次侧带电明露，外壳没有进行保护接零。
弯曲机保护零线缺少蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。
低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头施工现场I类手持电动工具电源线为两芯线缺少保护接零线。
焊把线破损电缆插头附近存在破损情况存在带电明露现象加工区布置不合理对焊机电源线保护不充分,控制开关箱距离设备超距.碘钨灯固定在内脚手架上存在安全隐患操作层设备电源线保护不足用电安全防护1. 设备开关箱箱体中心距地面垂直高度为1.5m。
2. 设备水平负荷线宜采用PVC 管埋地敷设。
3. 设备距开关箱水平距离不得大于3m。
4. PVC 管直径为负荷线直径的1.5倍。
5. 图适用于施工现场所有固定加工车间的所有固定设备。
【隐患图册】电气系统隐患图片(138页)
用电场所隐患判定（一）------电气线路
用电场所隐患判定（一）------电气线路
导线无保护
损失3百万！
2013年6月3日吉林宝源丰禽业公司发生火灾
事故造成121人死亡 直接原因是部分电气 线路短路引燃周围可 燃物。
河南鲁山养老院 2015.5.25 特别重大火灾事故
●原因：房间西墙及
其对应吊顶内，给电视机供 电的电气线路接触不良发热 ，高温引燃周围的电线绝缘 层、聚苯乙烯泡沫、吊顶木 龙骨等易燃可燃材料。
GB 50303—2002
22.2.1 暗装的插座面板 紧贴墙面，四周无缝隙， 无碎裂，安装牢固。
JGJ 16—2008
10.8.1 厨房、卫生间应 选用防溅水型插座。。 10.8.1 电源插座底边距地 低 于1.8m时，应选用安 全型插座。 10.8.1 电源插座回路均应 设置剩余电流动作保护 器。（壁挂式空调器除 外）
○
○
1个接头
18死、13伤 过火面积5000m²
伤亡几十
山东寿光龙源食品公 司2014.11.16重大 火灾事故起火原因： 保鲜恒温库沿墙敷设 制冷机供电线路接头 过热短路，引燃保温 材料。
用电场所隐患判定（二）------导线接头
GB 50575—2010 5.1.2 电线接头应设置在 盒（箱）或器具内，严 禁设置在导管和线槽内， 专用接线盒的设置位置 应便于检修。
○ ○
GB 50617—2010 4.2.3 接线盒引向灯 具的电线应采用导管 保护，电线不得裸露； 当采用金属软管时， 其长度不宜大于
1.2m。
用电场所隐患判定（二）------导线接头
○○
用电场所隐患判定（二）------导线接头
○○
变电运维安全隐患图解大全
风险识别：识别变电运维过程中可能存在的安全隐患
风险评估：评估安全隐患可能导致的危害和发生的可能性
安全风险控制策略
制定针对性的安全风险控制措施，如加强设备维护、提高人员安全意识等
制定安全风险评估标准和流程
定期进行安全风险评估，及时发现潜在风险
建立安全风险监控体系，实时监控安全风，以便及时反馈和改进
THANK YOU
汇报人：
变电运维安全隐患图解
汇报人：
目录
01
添加目录项标题
02
变电运维安全概述
03
变电运维安全隐患解析
04
变电运维安全防护措施
05
变电运维安全风险评估与控制
06
变电运维安全管理制度与规范
添加章节标题
PART 01
变电运维安全概述
PART 02
运维安全的重要性
确保电力系统的稳定运行
预防和减少电力事故的发生
安全风险控制实施流程
风险监控：对安全风险进行实时监控，确保控制措施的有效性
风险应对：制定应急预案，确保在安全风险发生时能够迅速应对和处理
风险沟通：与相关人员进行风险沟通，提高安全意识和应对能力
风险识别：识别变电运维过程中的潜在安全风险
风险评估：评估安全风险的可能性和影响程度
风险控制：制定相应的控制措施，降低安全风险
保护电力设备和人员的安全
提高电力系统的可靠性和效率
运维安全的基本原则
预防为主：采取措施预防事故发生，降低风险
安全第一：确保人员、设备和系统的安全
持续改进：不断优化安全管理体系，提高安全水平
责任明确：明确各级人员的安全职责，确保安全责任落实到位
配电室常见隐患清单
配电室常见隐患清单
1. 门、窗应保持关闭、密合；
2. 门应为防火门并且需要向外开启，目的：
2.1. 当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，
材质不达标则会在人员逃生过程中增加触电风险。
3. 出入口设置高度不低于400mm的挡鼠板，用途：
3.1. 当遭遇内涝情况时，挡板能够很好的防止水流进入配电室；
3.2. 挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和
短路事故。
4. 与室外相同的孔、洞是否设置防止鼠、蛇等小动物进入的防护措施（如使用
金属网，网格不得大于10mm×10mm）；
5. 电缆沟应采取防水和排水措施；
6. 电缆应放置在电缆沟内，并加设防护盖板；
7. 禁止放置可燃、易燃易爆物品和杂物；
8. 配电柜前后地面均铺设绝缘胶垫、胶垫的长度大于配电柜的长度，并定期清
扫检查，否则绝缘垫有大量灰尘或者有破损，同样会导致操作人员接地，引发触电事故。
9. 配电室长度超过7m时应设置2个出口，分布在配电室两侧；
10. 室内应配置绝缘棒、绝缘手套、绝缘鞋等防护用品，应配备应急照明灯具及
灭火器材，备有“禁止合闸、有人工作”的标识牌；
11. 电气操作工具及防护用品应完好可靠、具备定期检测记录和标识：
11.1. 电气绝缘安全用具中的绝缘拉杆、绝缘挡板、绝缘罩、绝缘夹钳的
绝缘校验周期为每年一次；
11.2. 高压验电器、绝缘手套、绝缘靴、绝缘绳的绝缘校验周期为每半年
一次。
12. 配电室安全管理标准：DB11/T527《变配电室安全管理规范》。
现场图示!配电室(箱)、开关箱、照明布线等常见隐患排查,63页PPT可下载!
导线直接插入插座
配电箱在地上随意放置
一个插座带2个负载，且明挂
保护接地线路断路
从进线侧接负载
简陋
罐体内工作行灯用线使用花线
厂房照明用铁丝固定
地面敷设的线路应穿钢管
线路未按规定穿管敷设
乱拉乱接。易导致短路、漏 电、触电、火灾等事故。 电缆线等随意敷设。
电线拖地。易导致电线破损、 裸露、短路、漏电等事故。 设备使用电缆拖地。
配电室（箱）隐患排查
目录
01. 配电室
02. 配电箱
单击此处添加文本具体内容
单击此处添加文本具体内容
03. 开关箱
04. 布线
单击此处添加文本具体内容
单击此处添加文本具体内容
05. 照明
06. 用电怪相
单击此处添加文本具体内容
单击此处添加文本具体内容
1
配电室
1.门口警示标志
配电室门口处应设置如下警示标志：
⑥设备检修、试验记录 ⑦设备和保护装置运行记录 ⑧安全日活动记录 ⑨运行分析记录 ⑩门禁、登记记录
6.上墙文件
配电室管理制度 电工操作规程 电工操作证复印件 变配电系统模拟图板
6.上墙文件
值班制度
设备缺陷工作 制度 培训管理制度
交接班制度
运行维护工作 制度 场地管理制度
巡视检查制度
设备验收制度
运行分析制度
设备预防性试 验与更换制度
各单位应根据具体 情况制定有关制度
7.应急照明灯具
变配电室的正常照明和事故照明应 完整齐全。
应急照明灯具应设置在出口的顶 部、墙面的上部或顶棚上。
8.安全出口
长度大于7m的配电室应有2个出入口， 并宜布置在配电室的两端。
警惕！配电室的8种安全隐患
警惕！配电室的8种安全隐患配电室是电力系统中几种分配电能的重要场所，一般配电室内会摆放不同数量、不同电压等级的。
如果配电室的一些安全措施没能达到规定要求，在开关柜设备的操作使用中，极有可能会造成安全隐患的发生。
今天就来介绍一下配电室常见的八种安全隐患。
1.配电室大门未设置警示标志。
隐患危害：易导致非配电室管理人员误入，引起人身伤害等意外事故的发生。
2.开关柜操作地面未铺设绝缘胶垫。
隐患危害：易导致操作、维修人员在施工过程中接地从而发生触电事故。
3.配电室出入口无挡板。
隐患危害：当遭遇内涝情况时，挡板能够很好的防止水流进入配电室，减少水对配电室内开关柜等电气设备的危害。
同时，挡板也能很好的隔绝老鼠等小动物的进入，避免动物啃咬造成的漏电和短路事故。
4.配电室门开启方向错误，材质不符合要求。
隐患危害：当配电室发生较大安全事故时，向内开启的门将为人员的逃生增加阻碍，材质不达标则会在人员逃生过程中增加触电风险。
5.配电室外开窗户未设置纱窗。
隐患危害：纱窗能够很好的阻挡飞虫的进入，避免飞虫造成的电气设备短路事故的发生。
6.绝缘垫积灰。
隐患危害：绝缘垫和绝缘台应经常保持清洁，无损伤。
绝缘垫有大量灰尘或者有破损，同样会导致开关柜操作的操作人员接地，引发触电事故。
7.电缆沟盖板不全，沟内积灰。
隐患危害：电缆沟盖板应齐全，沟内干净。
否则容易引发操作人员的意外坠落及触电事故。
8.应急照明无效。
隐患危害：变配电室的正常照明和应急照明应完整齐全。
如果配电室在夜间发生安全事故，急需立即抢修时，应急安全照明就是抢修人员工作的第一条件。
为了保证设备以及操作人员的人身安全，配电室内若有以上情况必须按照规定来整改，以保证安全。
