电气防误闭锁与现代微机五防系统

合集下载

电气闭锁和微机五防

五防逻辑1、电力系统中的五防是指：（1）防止误拉合断路器（2）防止误入带电间隔（3）防止带负荷拉合隔离开关（4）防止带接地刀闸或接地线合隔离开关（5）防止带电挂接地线或合接地刀闸2、实际倒闸操作时，必须满足三条基本规则来防止上述误操作事故。

（1）为了防止带负荷拉合隔离开关，在拉合隔离开关时必须保证:①与隔离开关某一侧直接相联的所有断路器都在断开位置。

②合负荷侧隔离开关时，应确认电源侧的隔离开关已经合好；拉电源隔离开关时，应确认负荷侧的隔离开关已经断开。

③隔离开关在合上或断开时，如果能确认其两侧电压大小相等且相位相同，就可以操作（例如倒换母线的操作），不受其它条件限制。

（2）为了防止带地线合隔离开关，在合隔离开关时应保证：① 所有与隔离开关两侧相联的（经过变压器或断路器而未经隔离开关隔离的仍认为是相联的）临时接地线和接地刀闸都在断开位置。

② 为满足在检修过程中断路器做拉合闸试验的需要，在断路器的任何方向都有断开的隔离开关的情况下，允许试拉合断路器。

（3）为了防止带电挂地线或合接地刀闸，在挂地线或合接地刀闸时，应保证：① 接地点的任何方向都有断开的隔离开关。

电气闭锁和微机五防系统1五防系统的作用、组成和逻辑。

答：在全国的500kV 变电站中，防误闭锁装置的主体全部为微机装置，构成方式主要有两种。

第一种是以大屏幕模拟盘为核心的微机防误闭锁系统，主要应用于常规型中央控制系统变电站，系统主要由模拟盘、防误主机、应用软件、电编码锁、机械编码锁、电脑钥匙构成。

第二种为以五防工作站和操作票专家系统（软件）为核心的微机防误闭锁装置，主要应用于全监控综自站，系统主要由五防工作站、监控操作员工作站、测控装置、应用软件、通讯适配器、电编码锁、机械编码锁、电脑钥匙构成。

2、隔离开关电气闭锁回路IG瓷；fl■3CHQLGDSC-VQ3IGH. LGtfrT---------- D A)—血■…_EZ_------ ------1t 4i*7*)^'X-Br 罕E 山丿丄日* tt I^W. lJ l-L*S A ?B < NT. M F R釀，广西电力工■设t+HSlKUDLVAMR1IE4FER。

浅议传统电气闭锁防误与现代微机五防技术

电所，同时，多老变配电所也在进行微机五防系统的加装或改造。微机防误是否可以完全取代原有的很
二次操纵回路电气防误闭锁？笔者从安全治理、机五防技术与传统电气防误装置功能比较等几个方面微展开讨论，由此提出变电站防误较为可行的解决方案。为确保变配电所的安全运行．操纵二次回路并在
作者简介：黄旭，，９５年毕业于郑州工学院电力系男１８统及其自动化专业，学学士，工电气专业副总工程师，高级工程师，现从事电气设计工作。联系电话：１００—
８８６５Ｅ —ｍａｌｈａｇ．ｅ＠ｓｏｅ．ｏ４７５９：ｉ：ｕｎｘｓｉｉｐｃｃｒｎｎ
施，在考虑程序化操作提高操作效率的同时，必须
把操作的安全，靠性放在首位。可
此外，无人值班变电站运行模式下，在电气设
防误闭锁随着电网技术的发展，国变电站我
收稿日期：０２— ４—１。２１０１
备的操作模式、作点增加，操如设备操作模式有集控远方遥控操作、控层操作、地手动操作、站就检修操作。设备操作点可在集控中心、受控站后台、
变电站的电气误操作可能造成大面积停电、
设备损坏、人身伤亡，至引起电网振荡瓦解等严甚

传统电气闭锁防误与现代微机“五防”

ＶｅｐｉｔｎＡｃｉｅｔｒｌＳｒｃｕｅＤｓｇｉｗｏｎｓｏｒｈｔｃｕａｔｕｔｒｅｉｎ
ＨａＷｎｈｎｕＴｏａｇＣｅ
ＡｓｔａｔＴｓａｔｃｌｕｔｏｗｒｈｕｈｒｓｏｎｖｅｐｎｓｏｈｒｎｉｅｃｔｎｓ，ｐｒａｈｓｂｒｃ：ｈｉｒｉｅｐｓｆｒａｄｔｅａｔｏ ’ ｗｉｗｏｉｔｎｔｅｐｉｃｐｌｓ，ｏｎｅｔａｐｏｃｅ，
优先采用电气防误联锁的设计原则。
作等事故发生的有效而可行的手段。微机防误是否可以
完全取代原有的二次回路电气防误闭锬新建站在配置了微机 “ 五防”系统后，是否可考虑不设计电气回路闭锁？针对这些问题，本文从安全管理、微机 “ 五防”技术与传统电气防误装置功能比较以及实际运行中存在的问题等几个方面展开讨论，并提出变电站防误较为可行
更新和完善，电气防误闭锁与微机 “ 防”已成为电力系统的主要防误措施。五
关键词防误；电气 “ 五防” ；微机 “ 五防”
中图分类号Ｔ８Ｍ１１问题的提出
文献标识码Ａ
文章编号
１０－８６（０２２０２－２００－６２０）０－０３０４
装设防误装置和相应的防误电气闭锁回路。从这个原则
出发，提出了 “ 五防”规定。其要求是：①防止误分、
为了确保变电站的安全运行，在操作二次回路上设
置电气闭锁或装设微机 “ 五防 ”系统，已成为防止误操
合断路器。 ②防止带负荷分、合隔离开关。 ③防止带电挂（合）接地线（接地刀闸）。 ④防止带接地线（接地刀闸）合断路器（隔离开关）。 ⑤防止误入带电间隔。其中明确规定１０ｋ及以上电压等级的电气设备应１Ｖ

微机五防

微机五防系统
一、作用：防止误操作，保证倒闸操作的正确性，二、防误装置包括：微机防误、电气闭锁、电磁闭锁、机械连锁、机械程序锁、机械锁、带电显示装置等

二、防误装置应实现以下功能（简称“五防”）
1、防止误分、合断路器 2、地线（接地开关）合断路器（隔离刀闸） 5、防止误入带电间隔

一、模拟->自由模拟->执行窗口->打印或保存票
1、点击
【自由模拟】键，在出现界面内点击【模拟开始】键，在如下界面
三、防误装置运行管理
1、防误装置正常情况下严禁解锁或退出运行。防误装置的解锁钥匙或备用解锁钥匙必须有专门的保管和使用制度。 2、电气操作时防误装置发生异常，应立即停止操作，及时报告运行值班负责人，在确认操作无误，经变电站站长同意后，方可进行解锁操作，并做好《解锁钥匙使用记录》

3、当防误装置确因故障处理和检修工作需要，必须使用解锁钥匙时，需经变电站负责人同意，做好相应的安全措施，在专人监护下使用，并做好《解锁钥匙使用记录》 4、在危及人身、电网、设备安全且确需解锁的情况下，经变电站负责人同意后，可以对断路器进行解锁操作。

5、防误装置整体停用应经本单位总工程师批准，才能退出，并报安监部门备案。同时，要采取相应的防止电气误操作的有效措施，并加强操作监护。 6、运行人员应熟悉防误装置的管理规定和实施细则，新上岗运行人员应进行使用防误装置的培训。

7、防误装置的管理应纳入厂站的现场规程，明确技术要求、运行巡视内容等，并定期维护。 8、定期检查防误装置的运行情况，并做好检查记录。 9、防误装置的缺陷定性应与主设备的缺陷管理相同。

系统原理与结构：

传统电气闭锁防误与现代微机五防技术范本

传统电气闭锁防误与现代微机五防技术范本传统电气闭锁防误技术是一种电力系统的保护技术，通过使用电气元件进行保护信号的相互闭锁，来防止误操作。

而现代微机五防技术则是指利用微机技术和现代通信技术来实现电网设备的保护、控制、通信、测量和监视五大功能的综合技术。

本文将对传统电气闭锁防误与现代微机五防技术进行比较分析。

一、传统电气闭锁防误技术传统电气闭锁防误技术是在电力系统中应用较早的一种保护技术。

其主要通过使用电气元件，如继电器、接触器等，在电路中设置闭锁逻辑，实现保护信号的相互闭锁，以防止误操作。

传统电气闭锁防误技术的主要特点如下：1. 基于电气元件：传统电气闭锁防误技术主要依赖于电气元件来实现保护信号的闭锁逻辑。

这些电气元件在工作过程中存在磨损、老化等问题，容易导致误操作。

2. 动作速度较慢：传统电气闭锁防误技术的动作速度较慢。

在保护装置接收到故障信号，判断需要动作时，需要经过一系列的闭锁逻辑判断和元件动作，因此响应速度较慢。

3. 维护成本较高：传统电气闭锁防误技术需要经常对电气元件进行检修和更换，维护成本较高。

同时，闭锁逻辑的设计和维护也需要专业的人员，增加了人力资源的投入。

4. 可靠性较低：传统电气闭锁防误技术的可靠性较低。

由于电气元件存在磨损、老化等问题，容易导致误操作。

此外，由于闭锁逻辑的复杂性，容易出现设计和配置错误，从而导致不可预测的故障。

二、现代微机五防技术现代微机五防技术是指利用微机技术和现代通信技术来实现电网设备的保护、控制、通信、测量和监视五大功能的综合技术。

现代微机五防技术的主要特点如下：1. 基于微机技术：现代微机五防技术利用微机技术来实现保护装置的闭锁逻辑、控制功能、通信功能等。

相比传统电气闭锁防误技术，微机技术更加灵活和可靠。

2. 动作速度较快：现代微机五防技术具有较快的动作速度。

由于微机技术的高效处理能力，保护装置能够快速响应故障信号，并进行相应的闭锁逻辑判断和动作。

3. 维护成本较低：现代微机五防技术相比传统电气闭锁防误技术维护成本较低。

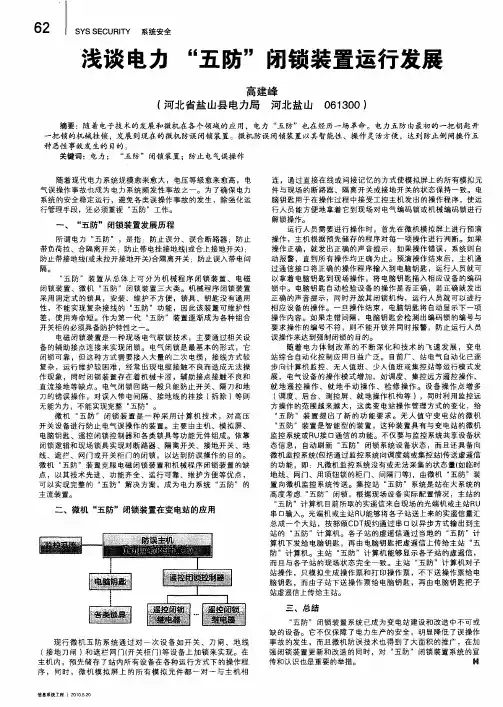

浅谈电力“五防”闭锁装置运行发展

一
随着现代电力系统规模愈来愈大，电压等级愈来愈高，电气误操作事故也成为电力系统频发性事故之一。为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段，还必须重视 “ 防 ”工作。五
三、总结
“ 防” 闭锁装置系统已成为变电站建设和改造中不可或五缺的设备。它不仅保障了电力生产的安全，明显降低了误操作事故的发生，而且微机防误技术也得到了大面积的推广，在加强闭锁装置更新和改造的同时，对 “ 防 ” 闭锁装置系统的宣五
二、微机 “ 防” 闭锁装置在变电站的应用五
连，通过直接在线或间接记忆的方式使模拟屏上的所有模拟元件与现场的断路器、隔离开关或接地开关的状态保持一致。电脑钥匙用于在操作过程中接受工控主机发出的操作程序，使运行人员能方便地拿着它到现场对电气编码锁或机械编码锁进行解锁操作。运行人员需要进行操作时，首先在微机模拟屏上进行预演操作，主机根据预先储存的程序对每一项操作进行判断。如果操作正确，就发出正确的声音提示；如果操作错误，系统则自动报警，直到所有操作均正确为止。预演操作结束后，主机通过通信接口将正确的操作程序输入到电脑钥匙，运行人员就可以拿着电脑钥匙到现场操作，将电脑钥匙插入相应设备的编码锁中。电脑钥匙自动检验设备的操作是否正确，若正确就发出正确的声音提示，同时开放其闭锁机构，运行人员就可以进行相应设备的操作。一旦操作结束，电脑钥匙将自动显示下一项操作内容。如果走错间隔，电脑钥匙会检测出编码锁的编号与要求操作的编号不符，则不能开锁并同时报警，防止运行人员误操作来达到强制闭锁的目的。随着电力体制改革的不断深化和技术的飞速发展，变电站综合自动化控制应用日益广泛。目前厂、站电气自动化已逐步向计算机监控、无人值班、少人值班或集控站等运行模式发展，电气设备的操作模式增加，如调度、集控远方遥控操作、就地遥控操作、就地手动操作、检修操作。设备操作点增多（度、后台、测控屏、就地操作机构等），同时利用监控远调方操作的范围越来越大，这类变电站操作管理方式的变化，给 “ 防 ”装置提出了新的功能要求。无人值守变电站的微机五 “ 防 ”装置是智能型的装置，这种装置具有与变电站的微机五监控系统或Ｒ接口通信的功能。不仅要与监控系统共享设备状Ｕ态信息，自动刷新 “ 防 ”闭锁系统设备状态，而且还具备向五微机监控系统（包括通过监控系统向调度端或集控站ｊ传送虚遥信的功能，即：凡微机监控系统没有或无法采集的状态量（如临时地线、网门、用顶钮锁的柜门、间隔门等）由微机 “ 防 ”装，五置向微机监控系统传送。集控站 “ 五防 ” 系统是站在大系统的高度考虑 “ 防” 闭锁，根据现场设备实际配置情况，主站的五 “ 防”计算机目前所取的实遥信来自现场的光端机或主站Ｒ五Ｕ串口输入。光端机或主站Ｒ能够将各子站送上来的实遥信量汇Ｕ总成一个大站，按部颁ＣＴ约通过串口以异步方式输出到主Ｄ规站的 “ 防 ”计算机。各子站的虚遥信通过当地的 “ 防 ”计五五算机下发给电脑钥匙，再由电脑钥匙把虚遥信上传给主站 “ 五防 ”计算机。主站 “ 防 ”计算机能够显示各子站的虚遥信，五

高压配电柜中的“电气五防”功能指的是什么？“微机综保装置”又是什么？

高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

1通常电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等等。

2高压开关柜分类1、按断路器安装方式按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。

(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济。

32、按安装地点按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用。

(2)用于户外(用W表示);表示可以在户外安装使用。

43、按柜体结构按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

变电站(所)电气闭锁防误装置微机“五防”应用的改进

科技信息
变电站（所）电号闭锁防误装置微机“ 五防＂应用昀改进
大同煤矿集团煤峪口矿电讯科
［摘
贺晨辉
要］本文主要介绍了变电站误操作是电力系统的恶性事故，防误措施是高压电气设备运行的一个重要部分。随着设备的更新
和完善，电气闭锁防误装置微机“ 五防” 已成为电力系统的主要防误措施。［关键词］防误电气微机 “ 五防” 技术应用改进
气防误开关联锁的设计原则。为何会有以上这个规定呢？因为从误操作的过程来看，误操作是由运行值班人员、检修人员以及其他人员的误操作造成。运行人员的误操作主要是误拉、误合刀闸和开关，误人间隔等，容易造成恶性事故。微机防误就是防止这类事故而采取的一种积极措施，它是在变电站专家系统的基础上实现刀闸操作防误要求的，但是它是在微机上实现的，是虚拟的，它只能满足运行值班人员的操作要求，并不能完全解
一
、
提出问题
为了有效防止运行电气设备误操作引发的人身和重大设备事故，我国早在１９９０年提出了电气设备 “ 五防” 的要求，并以法规形式规定了电气防误的管理、运行、设计和使用原则。按“ 规定 ” 原则，防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。为了确保变电站的安全运行，在操作二次回路上设置电气闭锁或装设微机“ 五防” 系统，已成为防止误操作等事故发生的有效而可行的手段。微机防误是否可以完全取代原有的二次回路电气防误闭锁呢？新建变电站在配置了微机 “ 五防” 系统后，是否可考虑不设计电气回路闭锁呢？针对以上问题，本文就从安全管理、微机 “ 五防” 技术和以前电气防误装置功能比较以及实际运行中存在的问题等几个方面进行研究讨论，提出变电站防误效果较好的方案，这样既避免了人身的伤亡事故，又保证了设备的安全运行，从而保障了煤矿的安全生产。

传统电气闭锁防误与现代微机五防技术模版

传统电气闭锁防误与现代微机五防技术模版摘要：电气闭锁是一种用于控制电力设备操作顺序的安全措施，广泛应用于电力系统中。

但是传统的电气闭锁存在一些问题，如易误操作、操作繁琐、无法实时监控等。

为了解决这些问题，现代微机五防技术被引入到电力系统中，提供了更可靠、高效、智能的闭锁防误措施。

本文将分别介绍传统电气闭锁和现代微机五防技术的原理、优缺点及应用。

并探讨如何将现代微机五防技术应用于传统电气闭锁中，提高电力系统的闭锁防误能力。

关键词：电气闭锁，闭锁防误，微机五防技术第一章传统电气闭锁1.1 电气闭锁原理电气闭锁是一种通过锁定电气元件以实现相关设备操作顺序限制的安全措施。

其原理是依靠电气元件之间的联系，通过控制电源或信号线使得操作的安全顺序符合系统规定。

通常，电气闭锁是由继电器、按钮、开关等组成的电器元件构成，通过这些元件的相互触发和闭合，实现对应设备的控制和闭锁。

1.2 传统电气闭锁的优缺点传统电气闭锁作为一种简单有效的控制手段，具有以下优点：（1）结构简单，容易安装和维护；（2）成本低廉，易于推广应用；（3）原理直观，易于操作。

然而，传统电气闭锁也存在一些问题：（1）易误操作。

传统电气闭锁操作步骤繁琐，容易出现误操作导致设备故障；（2）无法实时监控。

传统电气闭锁只是提供了一种手动操作的闭锁控制手段，无法对操作过程进行实时监控和反馈。

第二章现代微机五防技术2.1 微机五防技术原理现代微机五防技术是利用计算机技术和自动化控制原理，将闭锁防误功能与数字通信、信息处理、监控控制等功能相结合，实现对电气设备的闭锁和操作的全面控制。

其原理是通过数字化的控制系统，实时监测设备状态、操作过程，根据预设的操作规程实现闭锁控制。

2.2 现代微机五防技术的优缺点现代微机五防技术相比传统电气闭锁具有以下优点：（1）操作可靠。

现代微机五防技术通过数字化控制系统，避免了人为操作的误差，提高了闭锁操作的准确性和可靠性；（2）监控实时。

传统电气闭锁防误与现代微机五防技术模版

传统电气闭锁防误与现代微机五防技术模版近年来，工业领域中的安全问题引起了人们的广泛关注。

特别是对于电气闭锁防误技术以及现代微机五防技术的研究与应用，更是备受重视。

本文将从传统电气闭锁防误技术和现代微机五防技术的原理、应用场景以及优缺点三个方面对其进行深入讨论。

一、传统电气闭锁防误技术的原理及应用场景1. 原理传统电气闭锁防误技术主要依靠电子元器件的组合和电路的布置，以实现对电气设备进行闭锁和防止误操作。

其关键在于通过逻辑电路或机械开关来实现电气闭锁功能，从而避免设备在特定条件下被误操作。

2. 应用场景传统电气闭锁防误技术常应用于工业生产现场和电力系统中，特别是对于危险环境和高压设备。

其主要应用于以下几个方面：（1）电力系统中的断路器和隔离开关；（2）石油、化工和冶金等有爆炸危险的生产现场；（3）核电站等高风险场所。

二、传统电气闭锁防误技术的优缺点1. 优点传统电气闭锁防误技术具有以下优点：（1）简单可靠：传统电气闭锁防误技术基于简单的逻辑电路和机械开关原理，执行效果可靠。

（2）成本低廉：传统电气闭锁防误技术所需元器件较少，制作和维护成本相对较低。

2. 缺点传统电气闭锁防误技术也存在一些缺点：（1）可扩展性差：由于其基于电子元件的布置和电路的设计，传统电气闭锁防误技术在功能扩展方面存在一定的局限性。

（2）易受环境影响：在恶劣的环境条件下，比如高温、高湿等，传统电气闭锁防误技术的效果可能会受到一定影响。

三、现代微机五防技术的原理及应用场景1. 原理现代微机五防技术利用计算机系统的优势，通过软件和硬件结合的方式，实现对电气设备的控制、监测和故障诊断等功能。

其关键在于利用现代计算机技术对各种工作状态进行分析和处理，以确保设备的安全运行。

2. 应用场景现代微机五防技术主要应用于以下几个场景：（1）工业自动化系统：包括生产线、物流系统等，以提高生产效率和安全性。

（2）电力系统：实现对电力设备的远程监测和管理，提高供电可靠性和运行效率。

传统电气闭锁防误与现代微机五防技术

传统电气闭锁防误与现代微机五防技术电力系统是现代社会不可或缺的基础设施之一。

然而，在电力系统的运行中，由于许多原因，如人为操作错误、设备故障、天气灾害等，很容易发生事故和故障，给线路设备、人员安全和电力供应带来极大的风险。

因此，电力系统必须要有一套可靠的系统来预防和处理错误操作，以保证系统的安全运行。

而电气闭锁防误和现代微机五防技术就是两种不同的解决方案。

电气闭锁防误是一种传统的电气防误技术。

它通过机械装置或电气元器件实现对电气操作的控制和限制。

当出现操作错误时，闭锁装置会阻止错误操作的执行，从而防止事故的发生。

电气闭锁防误的主要原理是通过闭锁机构和检测装置来实现对操作序列的监控和限制。

当操作序列违背安全规程或超出设定限制时，闭锁装置会触发报警或切断电源，从而保护系统的安全。

然而，电气闭锁防误存在一些局限性。

首先，闭锁装置通常是机械或电气设备，需要进行定期维护和检修，存在故障率。

其次，闭锁装置只能实现对操作序列的限制，不能对操作过程中的错误进行监控和纠正。

另外，由于闭锁装置的复杂性和维护成本的高昂，很难应用于大型电力系统。

总之，传统电气闭锁防误技术在实际应用中存在一些不足之处。

与传统的电气闭锁防误技术相比，现代微机五防技术是一种更加先进和可靠的解决方案。

微机五防技术通过微处理器和现代通信技术实现对电力系统的监控、保护和控制。

它具有以下五个方面的防误功能。

首先，微机五防技术具备电气闭锁防误的监控功能。

它可以实时监测电力系统的运行状态，当发现异常情况或操作错误时，可以立即发出报警信号，从而及时采取措施防止事故的发生。

其次，微机五防技术具备电气闭锁防误的保护功能。

它可以实施自动故障检测和隔离，与主保护装置和跳闸装置协同工作，及时切断故障区，防止故障扩大和酿成事故。

另外，微机五防技术具备电气闭锁防误的控制功能。

它可以实现对电力系统的远程控制和自动化操作，避免了人为操作错误的可能性，提高了系统的稳定性和安全性。

五防系统标准

五防系统标准五防系统是针对电力、电气系统所设计的安全防护设备，它主要包括防误装置、接地装置、安全遮栏、标示牌、绝缘工具等。

五防系统的标准是确保电力、电气系统的安全运行，防止误操作、误触电等事故的发生。

一、防误装置防误装置主要包括电气防误闭锁装置和机械防误闭锁装置。

这些装置的设计和配置应该符合以下要求：1．防误装置应该能够防止操作人员误操作或者误触电，从而保证人身安全和设备安全。

2．防误装置应该简单易懂，操作方便，不影响正常操作。

3．防误装置应该具有可靠性高、稳定性好、使用寿命长等特点，能够保证长期稳定运行。

4．防误装置应该具有抗干扰能力强、抗损坏能力强的特点，能够适应各种恶劣环境。

5．防误装置应该具有可维护性和可维修性，方便日常维护和维修。

二、接地装置接地装置是保证电力、电气系统安全运行的重要措施之一。

接地装置的设计和配置应该符合以下要求：1．接地装置应该能够有效地将设备泄漏的电流引入地下，从而保证设备和人员的安全。

2．接地装置应该根据设备的额定电压、电流、泄漏电流等因素进行设计，保证其安全性和可靠性。

3．接地装置应该具有良好的导电性能和热稳定性，能够适应各种环境条件。

4．接地装置应该易于安装和维护，方便日常检查和维护。

三、安全遮栏安全遮栏是用来隔离带电设备和其他危险区域的设备，防止人员误入危险区域。

安全遮栏的设计和配置应该符合以下要求：1．安全遮栏应该具有足够的强度和稳定性，能够承受一定外力的冲击和挤压。

2．安全遮栏应该具有明显的警示标识和安全提示，提醒人员注意安全。

3．安全遮栏应该设有门锁等安全设施，防止人员随意进入危险区域。

4．安全遮栏应该易于安装和维护，方便日常检查和维护。

四、标示牌标示牌是用来标识电力、电气设备的名称、编号、操作方法等信息，方便人员操作和管理。

标示牌的设计和配置应该符合以下要求：1．标示牌应该具有明显的标识和文字说明，能够清晰地表达设备的相关信息。

2．标示牌应该具有足够的耐久性和抗损坏能力，能够长期使用而不褪色、损坏。

2024年传统电气闭锁防误与现代微机五防技术

2024年传统电气闭锁防误与现代微机五防技术传统电气闭锁防误技术与现代微机五防技术是电力系统中防误保护的两种主要技术手段。

本文将详细介绍这两种技术，并对它们在2024年的发展趋势进行分析。

一、传统电气闭锁防误技术传统电气闭锁防误技术是通过电气信号的传输和处理实现的，主要包括闭锁逻辑装置、电气闭锁防误装置、闭锁触发装置等。

其基本原理是通过电气信号的传导和计算，判断操作操作的正确性，避免错误操作引发事故。

1.闭锁逻辑装置闭锁逻辑装置用于判定传输的信号是否正确，一般包括门电路、与门电路、或门电路等。

当接收到正确的信号时，闭锁逻辑装置将输出闭锁信号，阻止错误信号的传输。

2.电气闭锁防误装置电气闭锁防误装置用于判断操作过程中信号的正确性，一般包括断路器闭锁防误、分站闭锁防误等。

通过电气闭锁技术，可以有效杜绝误操作引发事故。

3.闭锁触发装置闭锁触发装置用于触发闭锁防误装置，保证其正常工作。

一般通过人工操作或自动装置来完成，提高了安全性和可靠性。

传统电气闭锁防误技术在电力系统中已得到广泛应用，具有较高的可靠性和成熟的技术基础。

然而，随着电力系统的发展，传统电气闭锁防误技术也存在一些不足之处。

首先，传统电气闭锁防误技术对操作人员的技术要求较高，需要操作人员熟练掌握复杂的闭锁逻辑和操作过程。

其次，传统电气闭锁防误技术的传输信号较为复杂，在信号传输过程中容易受到干扰，导致误判或延迟。

最后，传统电气闭锁防误技术的系统复杂度较高，维护和管理成本也较高。

二、现代微机五防技术现代微机五防技术是基于微机处理器和通信技术的高级保护技术，主要包括微机保护、通信保护、智能终端保护、数字闭锁保护和全数字保护。

1.微机保护微机保护采用先进的数字处理技术，实现对电力系统的实时监测和保护。

通过内置的算法和模型，能够准确评估电力系统的状态，并及时对异常情况进行判断和处理。

2.通信保护通信保护通过网络通信技术，实现各个设备之间的高效协同工作。

传统电气闭锁防误与现代微机五防

传统电气闭锁防误与现代微机五防摘要：误操作是电力系统中的一种恶性事故，防止误操作已成为高压电气设备的重要组成部分。

随着设备的更新和完善，电气防误闭锁和微机五防闭锁措施已成为主要的电力系统防误保护。

关键词：防误；电气五防；微机五防前言：为了保证变电站的安全运行，在变电站的运行二次回路上设置电气插销或安装微机五防系统，已成为防止误操作等事故发生的一种有效可行的手段。

近年来，随着微电脑技术的应用和发展，微电脑五防被广泛应用于新建变电站和发电厂。

同时，许多旧站也在微电脑五防系统的安装或改造中。

微机防错能否完全取代原有的二次操作电路防错电气锁?新站安装微机五防系统后，能否考虑不设计电路闭锁?针对这些问题，本文从安全管理、微机五防技术与传统电气故障预防装置的功能比较、实际运行中存在的问题等几个方面进行了探讨。

1 变电运行安全管理对防误提出的要求我国电力系统在面对无数血的教训,结合中外电力的实践操作,为了有效防止电气设备的错误操作而导致个人和重大设备事故,早在1990年提出了“五防”电气设备要求,并以立法形式规定电气误差预防管理学原理、操作、设计和使用。

根据规定，防错装置的设计应遵循所有可能引起防错运行的高压电气设备均应配备防错装置及相应的防错电气锁紧电路的原则。

在此基础上，提出了“五防”条例。

其要求是:(1)防止误分、合断路器。

(2)防止带负载分、合隔离开关。

(3)防止带电接地线或合接地刀。

(4)防止带接地线(接地刀)合断路器(隔离开关)。

(5)防止误入带电间隔。

其中，明确规定110kV及以上电压等级的电气设备应优先考虑电气防误联锁的设计原则。

为什么存在这个规则?从误操作的过程来看，误操作由值班操作人员、维修人员和其他人员三部分组成。

操作人员的错误操作主要发生在误拉、误合断路器和隔离开关、走错间距等方面，容易造成恶性事故。

微机故障预防是防止此类事故发生的一种积极措施。

以变电站防误系统为基础，实现了开关运行的防误要求，但它是在微机上实现的，是虚拟的。

传统电气闭锁防误与现代微机五防技术（四篇）

传统电气闭锁防误与现代微机五防技术引言：随着现代化技术的快速发展，电气系统在各行各业中扮演着越来越重要的角色。

然而，电气系统的运行过程中难免会出现误操作或故障情况，给人们的生命财产造成巨大的损失。

因此，针对电气系统的防误和安全性是一项非常重要的任务。

传统电气闭锁防误和现代微机五防技术是常用的两种防护措施，本文将对两种技术进行详细的讨论和比较。

传统电气闭锁防误技术：传统电气闭锁防误技术是指通过使用机械和电气装置来实现对电气系统的防误控制。

其基本原理是通过物理装置和逻辑控制将操作步骤按照一定的顺序和程序进行锁定和控制，防止误操作或意外发生。

1. 闭锁功能：传统电气闭锁防误技术的核心是闭锁功能，通过在电气系统中设置各种互锁装置，例如闭合式断路器、电动机机构、接触器等，对电气设备的操作进行限制。

闭锁功能可以防止误操作引起的意外事故，保障电气设备的安全运行。

2. 闭锁条件：传统电气闭锁防误技术的另一个重要方面是设定闭锁条件。

闭锁条件一般是通过逻辑控制装置实现的，例如接触器、开关等。

通过设定合适的闭锁条件，可以限制不符合操作步骤的操作，从而防止误操作。

3. 闭锁装置：传统电气闭锁防误技术还需要使用一些特殊的装置来实现闭锁功能。

这些装置包括电气联锁装置、电子闭锁装置、机械防护装置等。

这些装置有助于确保电气设备的操作按照规定的步骤进行，并能及时发出警告信号，提醒操作人员遵守操作步骤，防止误操作。

现代微机五防技术：随着计算机和通信技术的快速发展，现代微机五防技术逐渐成为电气系统防误的新趋势。

现代微机五防技术主要通过计算机和通信技术实现对电气系统的全面监控和远程控制，提高电气系统的安全性。

1. 微机控制：现代微机五防技术使用计算机作为控制中心，通过控制软件和硬件设备实现对电气系统的监控和控制。

计算机可以实时监测电气设备的工作状态，并记录运行参数和故障信息。

同时，计算机还可以根据系统的要求进行自动检测和调节，提高电气系统的可靠性和安全性。

传统电气闭锁防误与现代微机五防技术

传统电气闭锁防误与现代微机五防技术电气闭锁是指在电气系统中，通过合理的电气接线和互锁装置，使得操作者在进行开关和操作过程中不会发生误操作的技术。

传统电气闭锁防误技术主要依靠机械互锁和电气元件的相互配合，但由于其存在一定的局限性，如安全性和灵活性的不足，因此在现代的电气系统中，出现了更加先进的微机五防技术。

本文将分别介绍传统电气闭锁防误技术和现代微机五防技术，并进行比较。

一、传统电气闭锁防误技术1. 机械互锁机械互锁是传统电气闭锁防误技术中最常用的一种技术手段。

通过合理的机械结构设计，使得开关、按钮等操作元件之间相互制约，只有在特定的条件下才能进行操作。

例如，只有在断开电源的情况下，才能进行对开关柜门的打开和闭锁操作，以避免误碰导致的危险。

2. 电气元件闭锁电气元件闭锁是指通过电气信号的传递和控制来实现闭锁的防误技术。

这种技术常常将控制信号通过开关量输入到主控制柜中，然后由主控制柜对电气元件进行闭锁，以实现对操作的限制。

例如，只有在特定按钮按下的情况下，才能使得某个开关闭合，否则开关将保持断开状态。

二、现代微机五防技术随着计算机技术的发展，现代微机五防技术逐渐取代了传统电气闭锁防误技术，成为电气系统中的主流技术。

现代微机五防技术主要包括五个方面的防误措施，即物理防误、逻辑防误、显示防误、通讯防误和软件防误。

1. 物理防误物理防误技术主要通过物理隔离和限制来避免误操作。

例如，在电气设备的控制柜中设置物理隔断装置，只有在特定的条件下才能打开控制柜，同时还可以设置密码和钥匙来限制不同人员的操作权限，避免误操作造成的安全问题。

2. 逻辑防误逻辑防误技术通过对电气信号进行逻辑判断和控制，防止误操作的发生。

例如，利用PLC(可编程逻辑控制器)对电气设备进行控制，可以实现逻辑关系的判断和控制，确保只有在特定的条件下才能进行操作。

3. 显示防误显示防误技术通过显示器或终端设备来显示操作状态和提示信息，引导操作者正确进行操作。

电气系统五防防误闭锁装置

电气系统五防防误闭锁装置电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：1.防止误分、误合断路器；2.防止带负荷拉、合隔离开关或手车触头；3.防止带电挂(合)接地线(接地刀闸)；4.防止带接地线(接地刀闸)合断路器(隔离开关)；5.防止误入带电间隔。

电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

电气五防管理制度第一章总则（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。

（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。

）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。

）5、防止误入带电室。

（只有隔室不带电时，才能开门进入隔室。

）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。

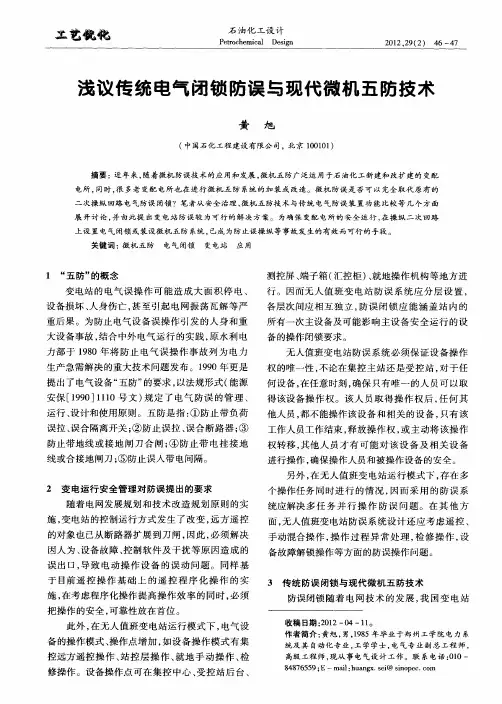

传统电气闭锁防误与现代微机五防技术

传统电气闭锁防误与现代微机五防技术误操作是电力系统的恶性事故，防误措施已成为高压电气设备的一个重要部分。

随着设备的更新和完善，电气防误闭锁与微机五防已成为电力系统的主要防误措施。

标签：传统电器闭锁；防误；微机五防技术前言：近年来，随着微机防误技术的应用和发展，微机五防广泛运用于石油化工新建和改扩建的变配电所。

微机防误是否可以完全取代原有的二次操纵回路电气防误闭锁？笔者从安全治理、微机五防技术与传统电气防误装置功能比较等几个方面展开讨论，并由此提出变电站防误较为可行的解决方案。

为确保变配电所的安全运行，在操纵二次回路上设置电气闭锁或装设微机五防系统，已成为防止误操纵等事故发生的有效而可行的手段。

1.变电运行安全管理对防误提出的要求随着电网发展规划和技术改造规划原则的实施，变电站的控制运行方式发生了改变，远方遥控的对象也已从断路器扩展到刀闸，因此，必须解决因人为、设备故障、控制软件及干扰等原因造成的误出口，导致电动操作设备的误动问题。

基于目前遥控操作基础上的遥控程序化操作的实施，在考虑程序化操作提高操作效率的同时，必须把操作的安全，可靠性放在首位。

在无人值班变电站防误系统应分层设置，各层次间应相互独立，防误闭锁应能涵盖站内的所有一次主设备及可能影响主设备安全运行的设备的操作闭锁要求。

另外，在无人值班变电站运行模式下，存在多个操作任务同时进行的情况，因而采用的防误系统应解决多任务并行操作防误问题。

无人值班变电站防误系统设计还应考虑遥控、手动混合操作，操作过程异常处理，检修操作，设备故障解锁操作等方面的防误操作问题。

针对其他人员的误操作行为，主要是指对正常操作无关的人员处于操作台或机构箱等附近时，很有可能发生误碰从而导致误操作事故，该问题微机防误是不能很好地解决的。

2.传统防误闭锁与现代微机五防技术2.1现代微机上的机械联锁机械联锁是利用电气设备间的机械联动部件对设备内各元件操作构成的闭锁，属于制造厂在设备操作机构研发中采用机械锁件设计的联锁功能，存在较大的局限性，不能满足站内所有设备之间五防的功能要求。

电气防误闭锁与现代微机五防系统

电气防误闭锁与现代微机五防系统近年来，随着微机防误技术的应用和发展，微机五防广泛运用于新建或扩建的发电厂及变电所，同时，许多老厂、变电所也在进行微机五防系统的加装或改造。

电气防误装置是防止误操作的重要技术措施，本文就电气防误闭锁与现代微机五防系统在防误性能、可靠性及运行操作、检修维护等几个方面做了比较，提出了完善的防误闭锁解决方案。

标签：电气防误闭锁原因要求方案1 误操作事故原因的分析从误操作的过程来看，人为误操作由三个部分组成，即运行值班人员、检修人员以及其它人员的误操作造成。

还有因操作二次回路绝缘损坏，造成的恶性事故发生。

微机防误闭锁系统就是防止运行人员的误操作这类事故而采取的一种积极措施。

但是它是在微机（或模拟屏的单片机）上实现的，是虚拟的。

它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它原因的误操作问题。

因为在检修、试验过程中，这时的拉合是由检修人员执行，在不能依赖微机防误闭锁装置的前提下，电气二次回路联锁就成了最后一道防线。

此外，还有二次操作回路一点的绝缘破坏、无关的人员误碰等原因造成外力原因误操作事故。

2 变电运行安全管理对防误提出的要求按有关规定，防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的电气防误闭锁回路。

从这个原则出发，提出了“五防”的具体规定。

其中明确规定110kV及以上电压等级的电气设备应优先采用电气防误闭锁的设计原则。

这主要是因为从电气设备误操作的过程来看，误操作有三个部分组成，即运行人员、检修人员及其它人员的误操作造成。

针对运行人员的误操作主要发生在误拉、误合刀闸和开关，误入间隔等容易造成恶性事故。

微机防误就是防止这类事故而采取的一种积极措施，它是在变电站专家系统的基础上实现刀闸操作的防误要求的。

但是它是在微机上实现的，是虚拟的。

它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它人员的误操作问题。

对于检修人员，误操作主要发生在检修、试验过程中，这时运行人员并不作任何操作。
