高中物理(人教版)选修3-2课时训练5互感和自感 含解析
人教版高中物理选修3-2知识点整理及重点题型梳理] 互感和自感、涡流
![人教版高中物理选修3-2知识点整理及重点题型梳理] 互感和自感、涡流](https://img.taocdn.com/s3/m/0ccb155bf5335a8103d22024.png)
人教版高中物理选修3-2知识点梳理重点题型（常考知识点）巩固练习互感和自感、涡流【学习目标】1、知道什么是互感现象和自感现象。
2、知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。
3、能够通过电磁感应部分知识分析通电、断电自感现象的原因。
4、知道涡流是如何产生的，知道涡流对人类有利和有害的两方面，以及如何利用涡流和防止涡流。
【要点梳理】要点一、互感现象两个线圈之间没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象称为互感，产生的感应电动势叫互感电动势。
要点诠释：（1）互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间。
（2）互感现象可以把能量从一个电路传到另一个电路。
变压器就是利用互感现象制成的。
（3）在电子电路中，互感现象有时会影响电路的正常工作，应设法减小电路间的互感。
要点二、自感现象1．实验如图甲所示，首先闭合S 后调节R ，使12A A 、亮度相同，然后断开开关。
再次闭合S ，灯泡2A 立刻发光，而跟线圈L 串联的灯泡1A 却是逐渐亮起来的。
如图乙所示电路中，选择适当的灯泡A 和线圈L ，使灯泡A 的电阻大于线圈L 的直流电阻。
断开S 时，灯A 并非立即熄灭，而是闪亮一下再逐渐熄灭。
图甲实验叫通电自感。
在闭合开关S 的瞬间，通过线圈L 的电流发生变化而引起穿过线圈L 的磁通量发生变化，线圈L 中产生感应电动势，这个感应电动势阻碍线圈中电流的增大，通过灯泡1A 的电流只能逐渐增大，所以1A 只能逐渐变亮。
图乙实验叫断电自感。
断开S 的瞬间，通过线圈L 的电流减弱，穿过线圈的磁通量很快减小，线圈L 中出现感应电动势。
虽然电源断开，但由于线圈L 中有感应电动势，且和A 组成闭合电路，使线圈中的电流反向流过灯A ，并逐渐减弱由于L 的直流电阻小于灯A 的电阻，其原电流大于通过灯A 的原电流，故灯闪亮一下后才逐渐熄灭。
高二物理人教版选修3-2互感和自感
互感和自感重/难点重点：知道什么是互感现象和自感现象。
知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。
难点：能够通过电磁感应部分知识分析通电、断电自感现象。
重/难点分析重点分析：当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。
自感现象是指当线圈自身电流发生变化时，在线圈中引起的电磁感应现象，当线圈中的电流增加时，自感电流的方向与原电流方向相反；当线圈中电流减小时，自感电流的方向与原电流的方向相同。
自感电动势的大小与电流的变化率成正比。
难点分析：自感现象只有在通过电路的电流发生变化时才会产生。
在判断电路性质时，一般分析方法是：当流过线圈L的电流突然增大瞬间，我们可以把L 看成一个阻值很大的电阻；当流经L的电流突然减小的瞬间，我们可以把L看作一个电源，它提供一个跟原电流同向的电流。
突破策略一、互感现象要点诠释：（1）互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间。
（2）互感现象可以把能量从一个电路传到另一个电路。
变压器就是利用互感现象制成的。
（3）在电子电路中，互感现象有时会影响电路的正常工作，应设法减小电路间的互感。
二、自感现象要点诠释：1．自感电动势的作用：总是阻碍导体中原电流的变化，即总是起着推迟电流变化的作用。
2．自感电动势的方向：自感电动势总是阻碍导体中原来电流的变化，当原来电流增大时，自感电动势与原来电流方向相反；当原来电流减小时，自感电动势与原来电流方向相同。
3．自感电动势大小：i E L t自∆=∆，大小由电流变化的快慢和自感系数L 决定。
三、自感系数要点诠释：（1）大小：线圈长度越长，线圈横截面积越大，单位长度上匝数越多，线圈的自感系数越大；线圈有铁芯比无铁芯时自感系数大得多。
（2）物理意义：表征线圈产生自感电动势本领大小的物理量，数值上等于通过线圈的电流在1s 内改变lA 时产生的自感电动势的大小。
【人教版】物理高中选修3-2课时同步练习 (全书完整版)
（人教版）高中物理选修3-2（全册）课时同步练习汇总第四章第1、2节划时代的发现探究感应电流的产生条件课时达标训练新人教版选修3-2一、单项选择题1．下列现象中属于电磁感应现象的是( )A．磁场对电流产生力的作用B．变化的磁场使闭合电路中产生电流C．插在通电螺线管中的软铁棒被磁化D．电流周围产生磁场2.如图所示, 矩形线框abcd 放置在水平面内, 磁场方向与水平方向成α角, 已知sinα＝45, 回路面积为S , 磁感应强度为B , 则通过线框的磁通量为( )A ．BS B.45BS C.35BS D.34BS3．如图所示, 开始时矩形线框与匀强磁场的方向垂直, 且一半在磁场内, 一半在磁场外, 若要使线框中产生感应电流, 下列办法中不可行的是( )A ．将线框向左拉出磁场B ．以ab 边为轴转动(小于90°)C ．以ad 边为轴转动(小于60°)D ．以bc 边为轴转动(小于60°)4．如图所示, 在匀强磁场中的矩形金属轨道上, 有等长的两根金属棒ab 和cd , 它们以相同的速度匀速运动, 则( )A ．断开开关S, ab 中有感应电流B ．闭合开关S, ab 中有感应电流C ．无论断开还是闭合开关S, ab 中都有感应电流D ．无论断开还是闭合开关S, ab 中都没有感应电流二、多项选择题5．我国已经制订了登月计划, 假如宇航员登月后想探测一下月球表面是否有磁场. 他手边有一只灵敏电流表和一个小线圈, 则下列推断正确的是( )A ．直接将电流表放于月球表面, 通过观察电流表是否有示数来判断磁场的有无B ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表无示数, 则可判断月球表面无磁场C ．将电流表与线圈组成闭合回路, 使线圈沿某一方向运动, 如果电流表有示数, 则可判断月球表面有磁场D ．将电流表与线圈组成闭合回路, 使线圈在某一平面内沿各个方向运动, 电流表无示数, 则不能判断月球表面有无磁场6.如图所示, 水平面内有两条相互垂直且彼此绝缘的通电长直导线, 以它们为坐标轴构成一个平面直角坐标系. 四个相同的圆形闭合线圈在四个象限内完全对称放置, 两直导线中的电流大小与变化情况完全相同, 电流方向如图中所示, 当两直导线中的电流都增大时, 四个线圈a、b、c、d中感应电流的情况是( )A．线圈a中无感应电流 B．线圈b中有感应电流C．线圈c中有感应电流 D．线圈d中无感应电流7．如图所示, 线圈abcd在磁场区域ABCD中, 下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8．如图所示, 用导线做成圆形或正方形回路, 这些回路与一直导线构成几种位置组合(彼此绝缘), 下列组合中, 切断直导线中的电流时, 闭合回路中会有感应电流产生的是( )三、非选择题9.边长L＝10 cm的正方形线框固定在匀强磁场中, 磁场方向与线圈平面间的夹角θ＝30°, 如图所示, 磁感应强度随时间变化的规律为B＝(2＋3t)T, 则第3 s内穿过线圈的磁通量的变化量ΔΦ为多少?10.如图所示, 有一个垂直于纸面向里的匀强磁场, B 1＝0.8 T, 磁场有明显的圆形边界, 圆心为O , 半径为r ＝1 cm. 现在纸面内先后放上与磁场垂直的圆线圈, 圆心均在O 处, A 线圈半径为1 cm, 10匝; B 线圈半径为2 cm, 1匝; C 线圈半径为0.5 cm, 1匝. 问:(1)在B 减为B 2＝0.4 T 的过程中, A 线圈和B 线圈磁通量改变多少? (2)在磁场转过30°角的过程中, C 线圈中磁通量改变多少?答案1．解析: 选 B 磁场对电流产生力的作用属于通电导线在磁场中的受力情况; 插在通电螺线管中的软铁棒被磁化属于电流的磁效应; 电流周围产生磁场属于电流的磁效应; 而变化的磁场使闭合电路中产生电流属于电磁感应现象. 故正确答案为B.2．解析: 选B 在磁通量Φ＝BS 公式中, B 与S 必须垂直, 若B 与S 不垂直, 则S 要转化为垂直于B 的有效面积, 也可以将B 转化为垂直于S 的垂直分量, 故Φ＝BS ·sin α＝45BS . 3．解析: 选D 将线框向左拉出磁场的过程中, 线框的bc 部分做切割磁感线的运动, 或者说穿过线框的磁通量减少, 所以线框中将产生感应电流. 当线框以ab 边为轴转动时,线框的cd边的右半段在做切割磁感线的运动, 或者说穿过线框的磁通量在发生变化, 所以线框中将产生感应电流. 当线框以ad边为轴转动(小于60°)时, 穿过线框的磁通量在减小, 所以在这个过程中线框中会产生感应电流, 如果转过的角度超过60°, bc边将进入无磁场区, 那么线框中将不产生感应电流(60°～300°). 当线框以bc边为轴转动时, 如果转动的角度小于60°, 则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形面积的一半的乘积).4．解析: 选B 两根金属棒ab和cd以相同的速度匀速运动, 若断开开关S, 两根金属棒与导轨构成的回路中磁通量无变化, 则回路中无感应电流, 故选项A、C错误; 若闭合开关S, 两根金属棒与导轨构成的回路中磁通量发生变化, 则回路中有感应电流, 故B正确, D错误.5．解析: 选CD 当线圈平面与磁场方向平行时, 不论向哪个方向移动线圈, 穿过线圈的磁通量都不会变化, 所以也不会产生感应电流, 因此不能判断有无磁场存在; 若使闭合线圈沿某一方向移动时有感应电流产生, 则一定存在磁场. 故正确答案为C、D.6．解析: 选CD 根据安培定则可判断出电流产生的磁场方向, 线圈a中的磁场方向均垂直于纸面向里, 线圈c中的磁场方向均垂直于纸面向外, 线圈b、d中的合磁通量始终为零, 故增大两直导线中的电流时, 线圈a、c中的磁通量发生变化, 有感应电流产生, 而线圈b、d中无感应电流产生. 选项C、D正确, A、B错误.7．解析: 选ACD 选项A中, 线圈的面积变化, 磁通量变化, 故A正确; 选项B中, 无论线圈在磁场中匀速还是加速平移, 磁通量都不变, 故B错; 选项C、D中, 线圈中的磁通量发生变化, 故C、D正确.8．解析: 选CD 穿过线圈A中有效磁通量为ΦA＝Φ出－Φ进＝0, 且始终为零, 即使切断导线中的电流, ΦA也始终为零, A中不可能产生感应电流. B中线圈平面与导线的磁场平行, 穿过B的磁通量也始终为零, B中也不能产生感应电流. C中穿过线圈的磁通量, ΦΦ出, 即ΦC≠0, 当切断导线中电流后, 经过一定时间, 穿过线圈的磁通量ΦC减小为零, 进＞所以C中有感应电流产生. D中线圈的磁通量ΦD不为零, 当电流切断后, ΦD最终也减小为零, 所以D中也有感应电流产生.9．解析: 第3 s内就是从2 s末到3 s末, 所以, 2 s末的磁场的磁感应强度为B1＝(2＋3×2)T＝8 T3 s末的磁场的磁感应强度为B2＝(2＋3×3)T＝11 T则有ΔΦ＝ΔBS sin θ＝(11－8)×0.12×sin 30° Wb＝1.5×10－2 Wb答案: 1.5×10－2 Wb10．解析: (1)对A线圈, Φ1＝B1πr2,Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb对B线圈, Φ1＝B1πr2, Φ2＝B2πr2磁通量的改变量|Φ2－Φ1|＝(0.8－0.4)×3.14×10－4 Wb＝1.256×10－4 Wb(2)对C线圈: Φ1＝Bπr2C, 磁场转过30°, 线圈仍全部处于磁场中, 线圈面积在垂直磁场方向的投影为πr2C cos 30°, 则Φ2＝Bπr2C cos 30°. 磁通量的改变量|Φ2－Φ1|＝Bπr2C(1－cos 30°)≈0.8×3.14×(5×10－3)2×(1－0.866) Wb≈8.4×10－6 Wb答案: (1)1.256×10－4 Wb 1.256×10－4 Wb (2)8.4×10－6 Wb第四章 第4节 法拉第电磁感应定律课时达标训练 新人教版选修3-2一、单项选择题1．一金属圆环水平固定放置, 现将一竖直的条形磁铁, 在圆环上方沿圆环轴线从静止开始释放, 在条形磁铁穿过圆环的过程中, 条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引, 后相互排斥D ．先相互排斥, 后相互吸引2．如图甲所示, 长直导线与闭合金属线框位于同一平面内, 长直导线中的电流i 随时间t 的变化关系如图乙所示. 在0～T 2时间内, 直导线中电流向上, 则在T2～T 时间内, 线框中感应电流的方向与所受安培力情况是( )A ．感应电流方向为顺时针, 安培力的合力方向向左B ．感应电流方向为逆时针, 安培力的合力方向向右C ．感应电流方向为顺时针, 安培力的合力方向向右D ．感应电流方向为逆时针, 安培力的合力方向向左3.如图所示, 通电螺线管两侧各悬挂一个小铜环, 铜环平面与螺线管截面平行. 当电键S 接通瞬间, 两铜环的运动情况是( )A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开, 一个被吸引, 但因电源正负极未知, 无法具体判断D ．同时被推开或同时向螺线管靠拢, 因电源正负极未知, 无法具体判断4．电阻R 、电容器C 与一个线圈连成闭合回路, 条形磁铁静止在线圈的正上方, N 极朝下, 如图所示. 现使磁铁开始自由下落, 在N 极接近线圈上端过程中, 流过R 的电流方向和电容器极板的带电情况是( )A．从a到b, 上极板带正电B．从a到b, 下极板带正电C．从b到a, 上极板带正电D．从b到a, 下极板带正电5.如图所示, ab为一金属杆, 它处在垂直于纸面向里的匀强磁场中, 可绕a点在纸面内转动; S是以a为圆心位于纸面内的金属圆环. 在杆转动过程中, 杆的b端与金属环保持良好接触; A为电流表, 其一端与金属环相连, 一端与a点良好接触. 当杆沿顺时针方向转动时, 某时刻ab杆的位置如图所示, 则此时刻( )A．电流表中电流的方向由c→d; 作用于ab的安培力向右B．电流表中电流的方向由c→d; 作用于ab的安培力向左C．电流表中电流的方向由d→c; 作用于ab的安培力向右D．无电流通过电流表, 作用于ab的安培力为零二、多项选择题6.如图所示, 闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中, 将它从匀强磁场中匀速拉出, 以下各种说法中正确的是( )A．向左拉出和向右拉出时, 环中的感应电流方向相反B．向左或向右拉出时, 环中感应电流方向都是沿顺时针方向的C．向左或向右拉出时, 环中感应电流方向都是沿逆时针方向的D．环在离开磁场之前, 圆环中无感应电流7.如图所示, 用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点, 悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场, 且d0≪L. 先将线框拉开到如图所示位置, 松手后让线框进入磁场, 忽略空气阻力和摩擦力, 下列说法正确的是( )A．金属线框进入磁场时感应电流的方向为a→b→c→d→aB．金属线框离开磁场时感应电流的方向为a→b→c→d→aC．金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D．向左摆动进入或离开磁场的过程中, 所受安培力方向向右; 向右摆动进入或离开磁场的过程中, 所受安培力方向向左8.如图所示, “U”形金属框架固定在水平面上, 金属杆ab与框架间无摩擦. 整个装置处于竖直方向的磁场中. 若因磁场的变化, 使杆ab向右运动, 则磁感应强度( )A．方向向下并减小B．方向向下并增大C．方向向上并增大 D．方向向上并减小关.三、非选择题9．某同学在学习了法拉第电磁感应定律之后, 自己制作了一个手动手电筒. 如图所示是手电筒的简单结构示意图, 左右两端是两块完全相同的条形磁铁, 中间是一根绝缘直杆, 由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动, 线圈两端接一灯泡, 晃动手电筒时线圈也来回滑动, 灯泡就会发光, 其中O点是两磁极连线的中点, a、b两点关于O点对称.(1)试分析其工作原理;(2)灯泡中的电流方向是否变化.答案1．解析: 选 D 在条形磁铁靠近圆环的过程中, 通过圆环的磁通量不断增加, 会产生感应电流, 从而阻碍条形磁铁的运动, 所以此过程中它们是相互排斥的, 当条形磁铁穿过圆环后, 通过圆环的磁通量又会减小, 产生一个与原磁场相同的感应磁场, 阻碍原磁通量的减小, 所以圆环与条形磁铁间有相互吸引的作用力, D 正确.2．解析: 选C 在T2～T 时间内, 直导线中的电流方向向下增大, 穿过线框的磁通量垂直纸面向外增加, 由楞次定律知感应电流方向为顺时针, 线框所受安培力的合力由左手定则可知向右, C 正确.3．解析: 选 A 当电路接通瞬间, 穿过线圈的磁通量增加, 使得穿过两侧铜环的磁通量都增加, 由楞次定律可知, 两环中感应电流的磁场与线圈两端的磁场方向相反, 即受到线圈磁场的排斥作用, 使两铜环分别向外侧移动, A 正确.4．解析: 选D 磁铁N 极接近线圈的过程中, 线圈中有向下的磁场, 并且磁通量增加, 由楞次定律可得, 感应电流的方向为b →R →a , 故电容器下极板带正电, 上极板带负电, D 正确.5．解析: 选A 金属杆顺时针转动切割磁感线, 由右手定则可知产生a 到b 的感应电流, 电流由c →d 流过电流表, 再由左手定则知此时ab 杆受安培力向右, 故A 正确.6．解析: 选BD 将金属圆环不管从哪边拉出磁场, 穿过闭合圆环的磁通量都要减少, 根据楞次定律可知, 感应电流的磁场要阻碍原磁通量的减少, 感应电流的磁场方向与原磁场方向相同, 应用安培定则可以判断出感应电流的方向是顺时针方向的, 选项B 正确, A 、C 错误; 另外在圆环离开磁场前, 穿过圆环的磁通量没有改变, 该种情况无感应电流, D 正确.7．解析: 选BD 当线框进入磁场时, dc 边切割磁感线, 由楞次定律可判断, 感应电流的方向为: a →d →c →b →a ; 当线框离开磁场时, 同理可判其感应电流的方向为: a →b →c →d →a , A 错误, B 正确; 线框dc 边(或ab 边)进入磁场或离开磁场时, 都要切割磁感线产生感应电流, 机械能转化为电能, 故dc 边进入磁场与ab 边离开磁场的速度大小不相等, C 错误; 由“来拒去留”知, D 正确.8．解析: 选AD 因磁场变化, 发生电磁感应现象, 杆ab 中有感应电流产生, 而使杆ab 受到磁场力的作用, 并发生向右运动. 而杆ab 向右运动, 使得闭合回路中磁通量有增加的趋势, 说明原磁场的磁通量必定减弱, 即磁感应强度正在减小, 与方向向上、向下无关.9．解析: (1)线圈来回滑动时, 穿过线圈的磁通量不断变化, 线圈中产生感应电流, 灯泡发光.(2)线圈由a 滑至b 过程中, 磁场方向向左, 穿过线圈的磁通量先减小后增加, 根据楞次定律, 灯泡中电流方向先由右向左, 后由左向右.同样可判断线圈由b 滑至a 过程中, 灯泡中电流方向先由右向左, 后由左向右. 所以线圈中电流方向不断变化.答案: (1)见解析(2)变化第四章第4节法拉第电磁感应定律课时达标训练新人教版选修3-2一、单项选择题1．穿过一个单匝线圈的磁通量始终保持每秒均匀地减少2 Wb, 则( )A．线圈中感应电动势每秒增加2 VB．线圈中感应电动势每秒减小2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变2．如图所示, 在竖直向下的匀强磁场中, 将一水平放置的金属棒ab以水平速度v0抛出, 运动过程中棒的方向不变, 不计空气阻力, 那么金属棒内产生的感应电动势将( )A．越来越大B．越来越小C．保持不变 D．方向不变, 大小改变3．环形线圈放在均匀磁场中, 如图甲所示, 设在第1 s内磁感线垂直于线圈平面向里, 若磁感应强度随时间变化的关系如图乙所示, 那么在第2 s内线圈中感应电流的大小和方向是( )A．感应电流大小恒定, 顺时针方向B．感应电流大小恒定, 逆时针方向C．感应电流逐渐增大, 逆时针方向D．感应电流逐渐减小, 顺时针方向4．如图所示, 在匀强磁场中, MN、PQ是两条平行金属导轨, 而ab、cd为串有电压表和电流表的两根金属棒, 两只电表可看成理想电表. 当两棒以相同速度向右匀速运动时(运动过程中两棒始终与导轨接触)( )A．电压表有读数; 电流表有读数B．电压表无读数; 电流表无读数C．电压表有读数; 电流表无读数D ．电压表无读数; 电流表有读数5．如图所示, 一个半径为L 的半圆形硬导体AB 以速度v , 在水平U 型框架上匀速滑动, 匀强磁场的磁感应强度为B , 回路电阻为R 0, 半圆形硬导体AB 的电阻为r , 其余电阻不计, 则半圆形导体AB 切割磁感线产生感应电动势的大小及AB 之间的电势差分别为( )A ．BLv ;BLvR 0R 0＋rB ．2BLv ; BLvC ．2BLv ; 2BLvR 0R 0＋rD ．BLv ; 2BLv二、多项选择题6．有一种高速磁悬浮列车的设计方案是: 在每节车厢底部安装强磁铁(磁场方向向下), 并且在沿途两条铁轨之间平放一系列线圈. 下列说法中正确的是( )A ．列车运动时, 通过线圈的磁通量会发生变化B ．列车速度越快, 通过线圈的磁通量变化越快C ．列车运动时, 线圈中会产生感应电动势D ．线圈中的感应电动势的大小与列车速度无关7．(山东高考)如图所示, 一端接有定值电阻的平行金属轨道固定在水平面内, 通有恒定电流的长直绝缘导线垂直并紧靠轨道固定, 导体棒与轨道垂直且接触良好. 在向右匀速通过M 、N 两区的过程中, 导体棒所受安培力分别用F M 、F N 表示. 不计轨道电阻. 以下叙述正确的是( )A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小8.如图所示, 长为L 的金属导线弯成一圆环, 导线的两端接在电容为C 的平行板电容器上, P 、Q 为电容器的两个极板, 磁场垂直于环面向里, 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, t ＝0时, P 、Q 两板电势相等, 两板间的距离远小于环的半径, 经时间t , 电容器P 板( )A ．不带电B ．所带电荷量与t 无关C ．带正电, 电荷量是kL 2C4πD ．带负电, 电荷量是kL 2C4π三、非选择题9.一个边长为a＝1 m的正方形线圈, 总电阻为R＝2 Ω, 当线圈以v＝2 m/s的速度通过磁感应强度B＝0.5 T的匀强磁场区域时, 线圈平面总保持与磁场垂直. 若磁场的宽度b>1 m, 如图所示, 求:(1)线圈进入磁场过程中感应电流的大小;(2)线圈在穿过整个磁场过程中释放的焦耳热.10.如图所示, 两根足够长的金属导轨ab、cd竖直放置, 导轨间距离为L, 电阻不计. 在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡. 整个系统置于匀强磁场中, 磁感应强度方向与导轨所在平面垂直. 现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放. 金属棒下落过程中保持水平, 且与导轨接触良好. 已知某时刻后两灯泡保持正常发光. 重力加速度为g. 求:(1)磁感应强度的大小;(2)灯泡正常发光时导体棒的运动速率.答案1．解析: 选D 因线圈的磁通量均匀变化, 所以磁通量的变化率ΔΦΔt 为一定值, 又因为是单匝线圈, 据E ＝ΔΦΔt可知选项D 正确.2．解析: 选 C 由于导体棒中无感应电流, 故棒只受重力作用, 导体棒做平抛运动, 水平速度v 0不变, 即切割磁感线的速度不变, 故感应电动势保持不变, C 正确.3．解析: 选B 由B t 图知, 第2秒内ΔB Δt 恒定, 则E ＝ΔB Δt S 也恒定, 故感应电流I ＝ER 大小恒定, 又由楞次定律判断知电流方向沿逆时针方向, B 正确, A 、C 、D 错误.4．解析: 选 B 在两棒以相同速度向右匀速运动的过程中, 磁通量不变, 无感应电流产生. 根据电压表和电流表的测量原理知, 两表均无读数, B 正确.5．解析: 选C 半圆形导体AB 切割磁感线的有效长度为2L , 对应的电动势为E ＝2BLv ,AB 间的电势差U AB ＝E R 0＋r R 0＝2BLvR 0R 0＋r, C 正确.6．解析: 选ABC 列车运动时, 安装在每节车厢底部的强磁铁产生的磁场使通过线圈的磁通量发生变化; 列车速度越快, 通过线圈的磁通量变化越快, 根据法拉第电磁感应定律可知, 由于通过线圈的磁通量发生变化, 线圈中会产生感应电动势, 感应电动势的大小与通过线圈的磁通量的变化率成正比, 与列车的速度有关. 由以上分析可知, A 、B 、C 正确, D 错误.7．解析: 选BCD 由题意可知, 根据安培定则, 在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里, 由此可知, 当导体棒运动到M 区时, 根据右手定则可以判定, 在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反, 再根据左手定则可知, 金属棒在M 区时受到的安培力方向向左, 因此A 选项不正确; 同理可以判定B 选项正确; 再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越大, 因此产生的感应电动势越来越大, 根据闭合电路的欧姆定律和安培力的公式可知, 导体棒所受的安培力F M 也逐渐增大, 故C 选项正确; 同理D 选项正确.8．解析: 选BD 磁感应强度以B ＝B 0＋kt (k >0)随时间变化, 由法拉第电磁感应定律得: E ＝ΔΦΔt ＝S ΔB Δt ＝kS , 而S ＝L 24π, 经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π; 由楞次定律知电容器P 板带负电, B 、D 正确.9．解析: (1)根据E ＝Blv , I ＝ER知I ＝Bav R ＝0.5×1×22A ＝0.5 A (2)线圈穿过磁场过程中, 由于b >1 m,故只在进入和穿出时有感应电流, 故Q ＝2I 2Rt ＝2I 2R ·a v ＝2×0.52×2×12J ＝0.5 J答案: (1)0.5 A (2)0.5 J10．解析: (1)设小灯泡的额定电流为I 0, 有 P ＝I 20R ①由题意, 在金属棒沿导轨竖直下落的某时刻后, 小灯泡保持正常发光, 流经MN 的电流为I ＝2I 0 ②此时金属棒MN 所受的重力和安培力相等, 下落的速度达到最大值, 有 mg ＝BLI ③联立①②③式得B ＝mg2LR P④ (2)设灯泡正常发光时, 导体棒的速率为v , 由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI 0⑥联立①②④⑤⑥式得v ＝2Pmg⑦答案: (1)mg 2L R P (2)2P mg第四章 第5节 电磁感应现象的两类情况课时达标训练 新人教版选修3-2一、单项选择题1.如图所示, 在一水平光滑绝缘塑料板上有一环形凹槽, 有一带正电小球质量为m , 电荷量为q , 在槽内沿顺时针做匀速圆周运动, 现加一竖直向上的均匀变化的匀强磁场, 且B 逐渐增加, 则( )A ．小球速度变大B ．小球速度变小C ．小球速度不变D ．以上三种情况都有可能2.如图所示, 竖直放置的两根平行金属导轨之间接有定值电阻R , 质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦, 金属棒与导轨的电阻均不计, 整个装置放在匀强磁场中, 磁场方向与导轨平面垂直, 金属棒在竖直向上的恒力F 作用下加速上升的一段时间内, 力F 做的功与安培力做的功的代数和等于( )A ．金属棒的机械能增加量B ．金属棒的动能增加量C ．金属棒的重力势能增加量D ．电阻R 上放出的热量3．如图所示, 金属棒ab 置于水平放置的光滑框架cdef 上, 棒与框架接触良好, 匀强磁场垂直于ab 棒斜向下. 从某时刻开始磁感应强度均匀减小, 同时施加一个水平方向上的外力F 使金属棒ab 保持静止, 则F ( )A．方向向右, 且为恒力B．方向向右, 且为变力C．方向向左, 且为变力 D．方向向左, 且为恒力4．如图甲所示, 平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd, 两棒用细线系住, 细线拉直但没有张力. 开始时匀强磁场的方向如图甲所示, 而磁感应强度B随时间t的变化如图乙所示, 不计ab、cd间电流的相互作用, 则细线中的张力大小随时间变化的情况为图丙中的( )A B C D丙5. (福建高考)如图甲所示, 一圆形闭合铜环由高处从静止开始下落, 穿过一根竖直悬挂的条形磁铁, 铜环的中心轴线与条形磁铁的中轴线始终保持重合. 若取磁铁中心O为坐标原点, 建立竖直向下为正方向的x轴, 则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是( )甲A B C D乙二、多项选择题6．如图所示, 导体AB在做切割磁感线运动时, 将产生一个电动势, 因而在电路中有电流通过, 下列说法中正确的是( )。
(完整版)高中物理选修3-2课后习题答案及解释
电磁感应和楞次定律1. 答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈 c 不会产生感应电流；做加速运动则可以；2．答案：C详解：参考点电荷的分析方法，S 磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba 向的感应电流；3．答案：A详解：滑片从 a 滑动到变阻器中点的过程，通过 A 线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入，从固定接口流出种变化，此时通过R 点电流由c流向d;从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d o4．答案：B详解：aob 是一个闭合回路，oa 逆时针运动，通过回路的磁通量会发生变化，为了阻止这种变化，ob 会随着oa 运动;5．答案：A详解：开关在 a 时，通过上方的磁感线指向右，开关断开，上方的磁场要消失，它要阻止这种变化，就要产生向右的磁场来弥补，这时通过R2的电流从c指向d;开关合到b上时，通过上方线圈的磁场方向向左，它要阻止这种变化，就要产生向右的磁场来抵消，这时通过R2的电流仍从c指向d;6．答案：AC详解：注意地理南北极与地磁南北极恰好相反，用右手定则判断即可。
电磁感应中的功与能1．答案:C、D详解：ab 下落过程中，要克服安培力做功，机械能不守恒，速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能，速度达到稳定后，动能不再变化，其重力势能的减少全部转化为电阻增加的内能。
选CD2．答案：A详解：E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3．答案:B、C详解：开始重力大于安培力，ab 做加速运动，随着速度的增大，安培力增大，当安培力等于重力时，加速度为零；当速度稳定时达到最大，重力的功率为重力乘以速度，也在此时达到最大，最终结果是安培力等于重力，安培力不为0，热损耗也不为0.选BC4. 答案：(1) 5m/s。
人教版高中物理选修3-2课时跟踪检测(全册共84页 附答案)
人教版高中物理选修3-2课时跟踪检测（全册共84页附答案）目录课时跟踪检测（一）划时代的发现探究感应电流的产生条件课时跟踪检测（二）楞次定律课时跟踪检测（三）法拉第电磁感应定律课时跟踪检测（四）电磁感应现象的两类情况课时跟踪检测（五）互感和自感课时跟踪检测（六）涡流、电磁阻尼和电磁驱动课时跟踪检测（七）交变电流课时跟踪检测（八）描述交变电流的物理量课时跟踪检测（九）电感和电容对交变电流的影响课时跟踪检测（十）变压器课时跟踪检测（十一）电能的输送课时跟踪检测（十二）传感器及其工作原理课时跟踪检测（十三）传感器的应用阶段验收评估（一）电磁感应阶段验收评估（二）交变电流阶段验收评估（三）传感器课时跟踪检测（一）划时代的发现探究感应电流的产生条件1．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量也越大B．磁感应强度越大，线圈面积越大，则磁通量也越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的解析：选C穿过闭合回路的磁通量大小取决于磁感应强度、回路所围面积以及两者夹角三个因素，所以只知道其中一个或两个因素无法确定磁通量的变化情况，A、B项错误；同样由磁通量的特点，也无法判断其中一个因素的情况，C项正确，D项错误。
2.如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()A．πBR2B．πBr2C．nπBR2D．nπBr2解析：选B由磁通量的定义式知Φ＝BS＝πBr2，故B正确。
3.如图所示，AB是水平面上一个圆的直径，在过AB的竖直面内有一根通电直导线CD，已知CD∥AB。
当CD竖直向上平移时，电流的磁场穿过圆面积的磁通量将()A．逐渐增大B．逐渐减小C．始终为零D．不为零，但保持不变解析：选C由于通电直导线CD位于AB的正上方，根据安培定则可知，通电直导线CD产生的磁感线在以AB为直径的圆内穿入和穿出的条数相同，所以不管电流怎么变化，导线下面圆内部的磁通量始终为0。

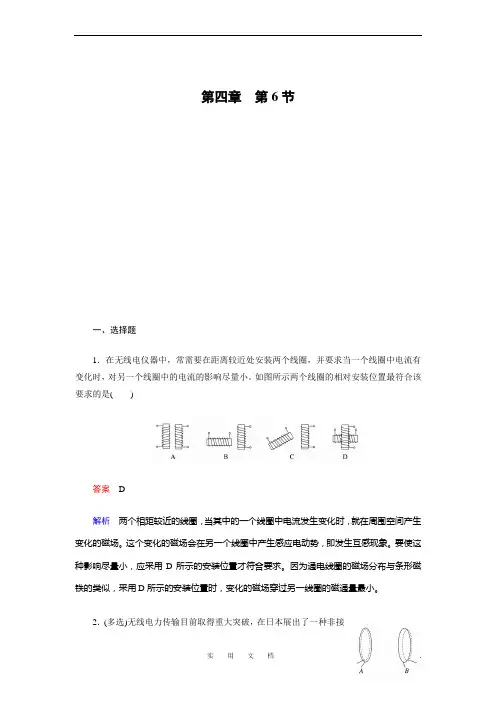

统编高中物理人教版选修3-2课后训练：4.6 互感和自感 Word版含解析
第四章第6节一、选择题1．在无线电仪器中，常需要在距离较近处安装两个线圈，并要求当一个线圈中电流有变化时，对另一个线圈中的电流的影响尽量小。
如图所示两个线圈的相对安装位置最符合该要求的是()答案 D解析两个相距较近的线圈，当其中的一个线圈中电流发生变化时，就在周围空间产生变化的磁场。
这个变化的磁场会在另一个线圈中产生感应电动势，即发生互感现象。
要使这种影响尽量小，应采用D所示的安装位置才符合要求。
因为通电线圈的磁场分布与条形磁铁的类似，采用D所示的安装位置时，变化的磁场穿过另一线圈的磁通量最小。
2．(多选)无线电力传输目前取得重大突破，在日本展出了一种非接触式电源供应系统。
这种系统基于电磁感应原理可无线传输电力。
两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图所示。
下列说法正确的是()A．若A线圈中输入电流，B线圈中就会产生感应电动势B．只有A线圈中输入变化的电流，B线圈中才会产生感应电动势C．A中电流越大，B中感应电动势越大D．A中电流变化越快，B中感应电动势越大答案BD解析根据产生感应电动势的条件，只有处于变化的磁场中，B线圈才能产生感应电动势，A错，B对；根据法拉第电磁感应定律，感应电动势的大小取决于磁通量变化率，所以C错，D对。
3．如图所示的电路，可用来测定自感系数较大的线圈的直流电阻，线圈两端并联一个电压表，用来测量自感线圈两端的直流电压，在实验完毕后，将电路拆开时应()A．先断开开关S1B．先断开开关S2C．先拆去电流表D．先拆去电阻R答案 B解析该电路实际上就是伏安法测电感线圈的直流电阻电路，在实验完毕后，由于线圈的自感问题，若电路元件拆去的先后顺序不对，可能会烧坏电表。
当开关S1、S2闭合，电路稳定时，线圈中的电流由a→b，表右端为“＋”，左端为“－”，指针正向偏转，若先断开开关S1或先拆表或先拆去电阻R瞬间，线圈中产生的自感电动势相当于瞬间电源，其a端相当于电源的负极，b端相当于电源的正极，此时表加了一个反向电压，使指针反向偏转。
2018-2019物理同步人教版选修3-2课时跟踪检测：(五)互感和自感含答案
课时跟踪检测（五）互感和自感1．关于线圈的自感系数，下面说法正确的是()A．线圈的自感系数越大，自感电动势一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的因素及有无铁芯决定解析：选D自感系数是线圈本身的固有属性，只决定于线圈长短、粗细、匝数、有无铁芯等因素，而与电流变化快慢等外部因素无关。
自感电动势的大小与线圈自感系数及电流变化率有关，A、B、C错，D对。
2.在同一铁芯上绕着两个线圈，单刀双掷开关原来接在点“1”，现把它从“1”扳向“2”，如图所示。
试判断在此过程中，在电阻R上的电流方向是()A．先由P→Q，再由Q→P B．先由Q→P，再由P→QC．始终由Q→P D．始终由P→Q解析：选C S从“1”扳开瞬间，B中磁通量减小，由楞次定律及安培定则得R上电流由Q→P；接触“2”的瞬间，B中磁通量反向增加，R上电流由Q→P。
故正确选项为C。
3.图中L是绕在铁芯上的线圈，它与电阻R、电阻R0、开关S1和电池E可构成闭合回路。
线圈上的箭头表示线圈中电流的正方向。
当电流的流向与箭头所示的方向相同时，该电流为正，否则为负。
开关S1和S2都处于断开状态。
设在t＝0时刻，接通开关S1，经过一段时间，在t＝t1时刻，再接通开关S2，则能正确表示L中的电流I随时间t的变化图线是()解析：选A在t＝0时刻，接通开关S1，通过线圈的电流从无到有，因自感电动势的产生，电流逐渐增大直到稳定，在t＝t1时刻，再接通S2时，线圈中的电流将减小，因自感电动势的存在，电流逐渐减小为零，由楞次定律可知，线圈中电流的方向不变，故只有选项A正确。
4.如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，灯泡具有一定的亮度。
若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到()A．灯泡变暗B．灯泡变亮C．螺线管缩短D．螺线管长度不变解析：选A当软铁棒插入螺线管中时，穿过螺线管的磁通量增加，故产生反向的自感电动势，使总电流减小，灯泡变暗，每匝线圈间同向电流吸引力减小，螺线管变长。
人教版高二选修3-2第四章 第5节 电磁感应现象的两类情况 课时练习
人教版高二选修3-2第四章 第5节 电磁感应现象的两类情况 课时练习一、多选题1. 磁感应强度B的变化与感生电场的方向关系，下列说法描述正确的是（）A．当磁感应强度均匀增大时，感生电场的电场线从上向下看应为顺时针方向B．当磁感应强度均匀增大时，感生电场的电场线从上向下看应为逆时针方向C．当磁感应强度均匀减小时，感生电场的电场线从上向下看应为顺时针方向D．当磁感应强度均匀减小时，感生电场的电场线从上向下看应为逆时针方向2. 如图所示，倾角为α的光滑导轨上接入一定值电阻，Ⅰ和Ⅱ是边长都为L的两正方形磁场区域，其区域内的磁场方向都垂直于导轨平面向上，区域Ⅰ中磁场的磁感应强度为B1，恒定不变，区域Ⅱ中磁感应强度随时间B2=kt（k>0）变化，一质量为m、电阻为r的金属杆穿过区域Ⅰ垂直地跨放在两导轨上，并恰能保持静止，不计导轨电阻，则下列说法正确的是（）A．通过金属杆的电流大小为B．通过金属杆的电流方向是从a到bC．定值电阻的阻值为D．定值电阻的阻值为3. 如图所示，一金属棒AC在匀强磁场中绕平行于磁感应强度方向的轴(过O点)匀速转动，OA＝2OC＝2L，磁感应强度大小为B、方向垂直纸面向里，金属棒转动的角速度为ω、电阻为r，内、外两金属圆环分别与C、A良好接触并各引出一接线柱与外电阻R相接(没画出)，两金属环圆心皆为O且电阻均不计，则( )A．金属棒中有从A到C的感应电流B．外电阻R中的电流为I＝C．金属棒AC间电压为D．当r＝R时，外电阻消耗功率最小4. 如图所示，在倾角为的斜面上固定一电阻不计的光滑平行金属导轨，其间距为L，下端接有阻值为R的电阻，导轨处于匀强磁场中，磁感应强度大小为B，方向与斜面垂直图中未画出．质量为m、阻值大小也为R的金属棒ab与固定在斜面上方的劲度系数为k的绝缘弹簧相接，弹簧处于原长并被锁定．现解除锁定的同时使金属棒获得沿斜面向下的速度，从开始运动到停止运动的过程中金属棒始终与导轨垂直并保持良好接触，弹簧始终在弹性限度内，重力加速度为g，在上述过程中( )A．开始运动时金属棒与导轨接触点间电压为B．通过电阻R的最大电流一定是C．通过电阻R的总电荷量为D．回路产生的总热量小于5. 如图甲所示，abcd是匝数为100匝、边长为10cm、总电阻为0.1Ω的正方形闭合导线圈，放在与线圈平面垂直的匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示，则以下说法正确的是( )A．在0～3s内导线圈中产生的感应电流方向不变B．在t=2.5s时导线圈产生的感应电动势为1VC．在0～2s内通过导线横截面的电荷量为20CD．在t=1s时，导线圈内电流的瞬时功率为10W6. 质量为m、边长为L的正方形线圈的ab边距离磁场边界为s，线圈从静止开始在水平恒力F的作用下，穿过如图所示的有界匀强磁场区域，磁场宽度为d（）.若线圈与水平面间没有摩擦力的作用，ab边刚进入磁场时的速度与ab边刚离开磁场时的速度相等.则下列说法中正确的是（）A．线圈进入磁场和离开磁场的过程中通过线圈的电荷量不相等B．穿过磁场的过程中线圈的最小速度为C．穿过磁场的过程中线圈的最大速度为D．穿过磁场的过程中线圈消耗的电能为7. 如图所示，有一边长为l的正方形导线框，质量为m，由高h处自由落下，其下边ab进入匀强磁场区域后，线框开始做减速运动，直到其上边cd 刚穿出磁场时，速度减小为ab边刚进入磁场时速度的一半，此匀强磁场的宽度也是l，则下列结论正确的是（）A．线框穿过磁场区域时做匀减速直线运动B．线框穿过磁场区域时加速度方向先向上后向下C．线框进入磁场时的加速度大于穿出磁场时的加速度D．线框穿过磁场区域的过程中产生的焦耳热为二、解答题8. 如图所示，金属杆ab 、cd 置于足够长的固定平行轨道MN 、PQ 上，且可沿轨道滑动，轨道所在的空间有竖直向上的匀强磁场，导轨电阻不计.下列说法正确的是（ ）A ．若轨道光滑，给ab 一初速度，则最终ab 、cd 一定做匀速运动B ．若轨道光滑，给ab 施加一个垂直于ab 且水平向右的恒定外力，则最终两者一定做匀加速运动，且速度差恒定C ．若轨道粗糙，给ab 施加一个垂直于ab 且水平向右的恒定外力，则最终两者一定做匀加速运动，且速度差恒定D ．若去掉cd ，将一电容器接在MN 、PQ 之间、cd 原来所在的位置，轨道光滑，给ab 施加一个垂直于ab 且水平向右的恒定外力，则最终ab 一定做匀加速直线运动9. 如图所示，一足够长的金属框架MON 平面与匀强磁场B 垂直，导体棒ab 能紧贴金属框架运动，且始终与导轨ON 垂直.当导体棒ab 从O 点开始匀速向右平动时，速度为v 0，试求bOc 回路中某时刻的感应电动势随时间变化的函数关系式.10. 如图（a ）所示，一个电阻值为R ，匝数为n 的圆形金属线与阻值为2R 的电阻R 1连结成闭合回路．线圈的半径为r 1 . 在线圈中半径为r 2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图（b ）所示．图线与横、纵轴的截距分别为t 0和B 0. 导线的电阻不计．求0至t 1时间内（1）通过电阻R 1上的电流大小和方向；（2）通过电阻R 1上的电量q 及电阻R 1上产生的热量．11. 如图所示，一矩形金属框架与水平面成角θ＝37°，宽L＝0.4 m，上、下两端各有一个电阻R0＝2 Ω，框架的其他部分电阻不计，框架足够长，垂直于金属框架平面的方向有一向上的匀强磁场，磁感应强度B＝1.0 T.ab为金属杆，与框架良好接触，其质量m＝0.1 kg，电阻r＝1.0 Ω，杆与框架的动摩擦因数μ＝0.5.杆由静止开始下滑，在速度达到最大的过程中，上端电阻R0产生的热量Q0＝0.5 J（取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8）. 求：（1）流过R0的最大电流；（2）从开始到速度最大的过程中ab杆沿斜面下滑的距离；（3）在时间1s内通过ab杆某横截面的最大电荷量.12. 如图，水平面（纸面）内同距为的平行金属导轨间接一电阻，质量为m、长度为的金属杆置于导轨上，t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动．时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为．重力加速度大小为g．求（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值．13. 如图所示，固定在水平面上间距为的两条平行光滑金属导轨，垂直于导轨放置的两根金属棒和长度也为、电阻均为，两棒与导轨始终接触良好．两端通过开关与电阻为的单匝金属线圈相连，线圈内存在竖直向下均匀增加的磁场，磁通量变化率为常量．图中虚线右侧有垂直于导轨平面向下的匀强磁场，磁感应强度大小为．的质量为，金属导轨足够长，电阻忽略不计．（1）闭合，若使保持静止，需在其上加多大的水平恒力，并指出其方向；（2）断开，在上述恒力作用下，由静止开始到速度大小为的加速过程中流过的电荷量为，求该过程安培力做的功．14. 如图所示，磁场在以O为圆心、半径为R的圆形区城磁感应强度为3B1，半径从R到3R的环形区域内磁感应强度为B1，其余地方没有磁场.B1的值从时开始线性增加，即.一个电子质量为m，电荷量大小为e，时在环形磁场区域内静止.假设电子在以O点为圆心的圆周上运动，圆的半径应是多少？15. 如图所示，粗糙斜面的倾角，斜面上直径的圆形区域内存在着垂直于斜面向下的匀强磁场（图中只画出了磁场区域，未标明磁场方向），一个匝数为的刚性正方形线框abcd，边长为0.5m，通过松弛的柔软导线与一个额定功率的小灯泡L相连，圆形磁场的一条直径恰好过线框bc边，已知线框质量，总电阻，与斜面间的动摩擦因数，灯泡及柔软导线质量不计，从时刻起，磁场的磁感应强度按的规律变化，开始时线框静止在斜面上，T在线框运动前，灯泡始终正常发光，设最大静摩擦力等于滑动摩擦力，，，.（1）求线框静止时，回路中的电流I；（2）求在线框保持不动的时间内，小灯泡产生的热量Q；（3）若线框刚好开始运动时即保持磁场不再变化，求线框从开始运动到bc边离开磁场的过程中通过小灯泡的电荷量q.（柔软导线及小灯泡对线框运动的影响可忽略，且斜面足够长）16. 一金属导线单位长度的电阻为ρ，折成等腰三角形，直角边长为a，在时刻从图所示位置开始以匀速v，进入以规律变化的均匀磁场中，其中k为大于零的常数，当三角形的水平直角边进入一半时，求：（1）导线内的动生电动势；（2）导线内的感生电动势；（3）导线内的电流强度.17. 如图所示，一通电直导线沿y轴放置，沿y轴正方向通有电流I.已知离y轴x处的磁感应强度.有一线圈静置在磁场中，其单位长度的电阻为r0.（1）当线圈以速度v向x轴正方向运动时，求瞬时电流i；（2）求此时电流I与i之间的相互作用力F的大小.18. 如图（a）所示，水平放置的两根平行金属导轨，间距L=0.3m．导轨左端连接R＝0.6 的电阻，区域abcd内存在垂直于导轨平面B=0.6T的匀强磁场，磁场区域宽D="0.2" m．细金属棒A1和A2用长为2D=0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为t="0.3",导轨电阻不计，使金属棒以恒定速度r="1.0" m/s沿导轨向右穿越磁场，计算从金属棒A 1进入磁场（t=0）到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图（b）中画出．19. 如图所示，固定的水平光滑金属导轨，间距为L，左端接有阻值为R的电阻，处在方向竖直向下、磁感应强度为B的匀强磁场中，质量为m的导体棒与固定弹簧相连，放在导轨上，导轨与导体棒的电阻均可忽略．初始时刻，弹簧恰处于自然长度，导体棒具有水平向右的初速度v0，在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．(1)求初始时刻导体棒受到的安培力．(2)若导体棒从初始时刻到速度第一次为零时，弹簧的弹性势能为E p，则这一过程中安培力所做的功W1和电阻R上产生的焦耳热Q1分别为多少？(3)导体棒往复运动，最终将静止于何处？从导体棒开始运动直到最终静止的过程中，电阻R上产生的焦耳热Q为多少？三、单选题20. 如图所示，在内壁光滑、水平放置的玻璃圆环内，有一直径略小于圆环口径的带正电的小球，正以速率v0沿逆时针方向匀速转动若在此空间突然加上方向竖直向上、磁感应强度B随时间成正比例增加的变化磁场，若运动过程中小球的带电荷量不变，那么（）A．磁场力对小球一直做正功B．小球受到的磁场力不断增大C．小球先沿逆时针方向做减速运动，过一段时间后，沿顺时针方向做加速运动D．小球仍做匀速圆周运动21. 如图所示，固定在水平面上的金属架abcd处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v 向右做匀速直线运动，时，磁感应强度为，此时MN到达的位置恰好使MbcN构成一个边长为l的正方形，为使MN 棒中不产生感应电流，从开始，磁感应强度B随时间t变化的关系图象可能为A ．B ．C ．D ．22. 如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过，下列说法中正确的是A．因导体运动而产生的感应电动势称为感生电动势B．动生电动势的产生与洛仑兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势产生的原因是一样的23. 一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( ) A．B．1C．2D．424. 如图所示，平行光滑导轨倾斜放置，其下端连接一灯泡，匀强磁场垂直于导轨平面向上.当导轨上的导体棒ab下滑到稳定状态时，灯泡消耗的功率为P0除灯泡外，其他电阻不计，要使灯泡消耗的功率变为2P0，下列措施可行的是（）A．换一个电阻为原来一半的灯泡B．把磁感应强度B增大为原来的2倍C．换一根质量为原来倍的导体棒（长度不变）D．把导轨间距增大为原来的倍（ab棒也相应增长）25. 如图所示，在PO、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场、磁场方向均垂直于纸面．一导线框abcdefa位于纸面内，框的邻边都相互垂直，bc边与磁场的边界P重合，导线框与磁场区域的尺寸如图所示．从t＝0时刻开始，线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势ε的正方向，以下四个ε－t关系示意图中正确的是( )A ．B ．C ．D ．26. 如图所示，两个比荷相同的带正电荷的粒子a和b以相同的动能在匀强磁场中运动，a从B1区运动到B2区，已知；b开始时在磁感应强度为B1的磁场中做匀速圆周运动，然后磁场逐渐增加到B2.则a、b两粒子的动能将（）A．a不变，b变大B．a不变，b变小C．a、b都变大D．a、b都不变27. 如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长MN相等，将它们分别挂在天平的右臂下方，线）圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是（A ．B ．C ．D ．\四、填空题28. 如图（a）所示，面积为0.01m2、电阻为0.1Ω的单匝正方形导线框放在匀强磁场中，磁场方向与线框平面垂直.磁感应强度B随时间t的变化图线如图（b）所示.时刻，磁感应强度的方向垂直于纸面向里，在1s末线框中感应电流的大小为______A．若规定水平向左为正方向，请在图（c）中定性画出前4s内ab边所受的安培力F随时间t的变化图线________.⼈教版⾼⼆选修3-2第四章第5节电磁感应现象的两类情况课时练习。
2019-2020年人教版物理选修3-2教材习题：第五章第三节电感和电容对交变电流的影响含答案
教材习题点拨教材习题全解1．如图所示，交流电流表A1、A2、A3分别与电容器C、线圈L和电阻R串联后接在同一个交流电源上，供电电压瞬时值为u1＝U m sin ω1t，三个电流表各有不同的读数。
现换另一个电源供电，供电电压瞬时值为u2＝U m sin ω2t，ω2＝2ω1。
改换电源后，三个电流表的读数是否变化？如果有变化，各是增大还是减小？为什么？电流表如何变化？答案：A1示数增加，A2示数减小，A3示数不变。
点拨：因为电源最大值未变，有效值不变，R与A3电阻未变，所以A3示数不变。
ω2＝2ω1，f＝ω2π，所以f2＝2f1，L阻碍作用变大，C的阻碍作用变小，所以A2示数变小，A1示数增加。
2．在电子技术中，声音、图像等信号都要变成交变电流来处理。
微弱的信号电流往往需要经过几级放大。
在某级放大之后，要把信号送到下一级，但两级的直流工作状态不能相互影响。
这时可以在两级之间接入下图所示的电路，图中的电容称为耦合电容。
说一说，这个电路怎样起到了“隔直流、通交流”的作用。
耦合电容答案：由于电容器串联接入电路中，直流成分不能通过电容器，而交流成分可以通过电容器，而输入到下一级装置，所以起到了隔直流、通交流的作用。
3．在电子技术中，从某一装置输出的交流常常既有高频成分，又有低频成分。
如果只需要把低频成分输送到下一级装置，可以在下一级电路的输入端并联一个电容器(如图所示)，这样，进入下一级的高频成分就很少了。
这种电容器叫做高频旁路电容器。
说一说，这个电容器怎样起到高频旁路的作用。
高频旁路电容器答案：电容器对高频成分的容抗小，对低频成分的容抗大，如上图所示连接，高频成分就通过旁边的电容器，而使低频成分输送到下一级装置。
高二物理人教版选修3-2课时训练5互感和自感 含解析
以ω表示间隙中磁场的能量密度,则间隙中磁场的能量E=ωV=ωSΔl
由题给条件得ω=,
故E=SΔl
因为F所做的功等于间隙中磁场的能量,即W=E,故有FΔl=SΔl
解得B=。
答案:
8.
如图所示,电路中A、B是两个完全相同的灯泡,L是一个自感系数很大、电阻可忽略的自感线圈,C是电容很大的电容器。S刚闭合时,A ,B ;S闭合足够长时间后,B ,而A 。
A.I1开始较大而后逐渐变小
B.I1开始很小而后逐渐变大
C.I2开始很小而后逐渐变大
D.I2开始较大而后逐渐变小
解析:闭合开关S时,由于L是一个自感系数较大的线圈,产生反向的自感电动势阻碍电流的变化,所以开始I2很小,随着电流达到稳定,自感作用减小,I2开始逐渐变大;闭合开关S时,由于线圈阻碍作用很大,路端电压较大,随着自感作用减小,路端电压减小,所以R1上的电压逐渐减小,电流逐渐减小,故选项A、C正确。
A.线圈的自感系数越大,自感电动势一定越大
B.线圈中电流等于零时,自感系数也等于零
C.线圈中电流变化越快,自感系数越大
D.线圈的自感系数由线圈本身的因素及有无铁芯决定
解析:自感系数是线圈本身的固有属性,只决定于线圈大小、形状、圈数、有无铁芯等因素,而与电流变化快慢等外部因素无关。自感电动势的大小与线圈自感系数及电流变化率有关,选项A、B、C错,选项D对。
答案:C
6.如图所示,线圈L的自感系数很大,且其电阻可以忽略不计,L1、L2是两个完全相同的小灯泡,随着开关S的闭合和断开的过程中,L1、L2的亮度变化情况是(灯丝不会断)( )
A.S闭合,L1亮度不变,L2亮度逐渐变亮,最后两灯一样亮;S断开,L2立即不亮,L1逐渐变亮
新人教版高中物理选修3-2练习--互感和自感
一、互感现象┄┄┄┄┄┄┄┄①1．定义：两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。
产生的电动势叫做互感电动势。
2．应用：互感现象可以把能量由一个线圈传递到另一个线圈，变压器、收音机的“磁性天线”就是利用互感现象制成的。
3．危害：互感现象能发生在任何两个相互靠近的电路之间。
在电力工程和电子电路中，互感现象有时会影响电路的正常工作。
①[判一判]1．两线圈相距较近时，可以产生互感现象，相距较远时，不产生互感现象(×) 2．在实际生活中，有的互感现象是有害的，有的互感现象可以利用(√)3．只有闭合的回路才能产生互感(×)二、自感现象和自感系数┄┄┄┄┄┄┄┄② 1．自感现象：当一个线圈中的电流变化时，它产生的变化的磁场在它本身激发出感应电动势的现象。
2．自感电动势：由于自感而产生的感应电动势。
3．通电自感和断电自感电 路 现 象 自感电动势的作用 通电自感接通电源的瞬间，灯泡A 1逐渐地亮起来 阻碍电流的增加 断电自感断开开关的瞬间，灯泡A 逐渐变暗，直至熄灭 阻碍电流的减小4.自感电动势的大小：E ＝L ΔI Δt，其中L 是自感系数，简称自感或电感，单位：亨利，符号为H 。
5．自感系数大小的决定因素：自感系数与线圈的大小、形状、圈数，以及是否有铁芯等因素有关。
[说明]对自感电动势的几点说明(1)产生原因：通过线圈的电流发生变化，导致穿过线圈的磁通量发生变化，因而在原线圈上产生感应电动势。
(2)自感电动势的方向：当原电流增大时，自感电动势的方向与原电流方向相反；当原电流减小时，自感电动势的方向与原电流方向相同。
(3)自感电动势的作用：阻碍原电流的变化，起到推迟电流变化的作用。
②[判一判]1．线圈的自感系数与电流大小无关，与电流的变化率有关(×)2．线圈自感电动势的大小与自感系数L有关，反过来，L与自感电动势也有关(×)3．线圈中电流最大的瞬间可能没有自感电动势(√)4．在自感现象中，感应电流的方向一定和原电流的方向相同(×)三、磁场的能量┄┄┄┄┄┄┄┄③1．自感现象中的磁场能量(1)线圈中电流从无到有时：磁场从无到有，电源把能量输送给磁场，储存在磁场中。
人教版高中物理选修【3-2】《互感、自感》学案(含答案)
人教版高中物理选修3-2课件-课时作业互感和自感
3．如图所示，线圈 L 的电阻和电源内阻都很小，可忽略不计， 电路中两个电阻的阻值均为 R，开始时开关 S 断开，此时电路中 电流为 I0.现将开关 S 闭合，线圈 L 中有自感电动势产生，下列说
法中正确的是( D )
(2)L 中电流方向不变，L、R 与 R1 构成回路，则 R1 中电流 方向向左(或沿逆时针方向)．
(3)由题图读出，t＝1.6×10－3 s 时刻线圈 L 的电流 I＝0.30 A， 由 L、R 与 R1 构成的回路中线圈 L 相当于一个电源，由闭合电 路欧姆定律 E＝I(RL＋R＋R1)，解得 E＝3.0 V.
测定完毕后，将电路拆卸时应( B )
A．先断开 S1 C．先拆除电流表
B．先断开 S2 D．先拆除电阻 R
解析：因 S1 断开瞬间，L 中产生很大的自感电动势，若此时 S2 闭合，则可能将电压表烧坏，故应先断开 S2，B 正确，A 错误．不 能在通电状态下拆除电阻和电流表，因此 C、D 错误．
二、多项选择题 6．关于自感系数，下列说法正确的是( AB ) A．其他条件相同，线圈越长自感系数越大 B．其他条件相同，线圈匝数越多自感系数越大 C．其他条件相同，线圈越细自感系数越大 D．其他条件相同，有铁芯的比没有铁芯的其自感系数越小
解析：开关 S 闭合时 D1，D2 同时亮，电流从无到有，线圈 阻碍电流的增加，A 错．闭合 S 达稳定时 D1 被短路，电路中电 阻减小，D2 比起初更亮，B 对．断开 S 时，线圈阻碍电流减小， 故 D1 会闪亮一下，而 D2 在 S 断开后无法形成通路，会立即熄灭， 所以 C 对，D 错．
8．在图甲、乙所示电路中，电阻 R 和电感线圈 L 的电阻都
2020届人教版高中物理选修3-2课后训练：5.3 电感和电容对交变电流的影响含答案
第五章第3节一、选择题1．(多选)在交流电路中，下列说法正确的是( )A．影响电流与电压的关系的，不仅有电阻，还有电感和电容B．电感对交变电流有阻碍作用，是因为交变电流通过电感线圈时，线圈中产生自感电动势阻碍电流的变化C．交变电流能通过电容器，是因为交变电压的最大值大于击穿电压，电容器被击穿了D．电容器的电容越大，交流的频率越高，容抗就越大答案AB解析在交流电路中，电阻、电感器和电容器对交流都有阻碍作用，选项A正确；电感器对交流有阻碍作用，本质是产生了自感电动势，阻碍电流的变化，选项B正确；交流能通过电容器，是因为电容器两极加上交变电压，电容器不断进行充电和放电，电路中形成了电流，表现为交流通过了电容器，选项C错误；电容器的电容越大，交流的频率越高，容抗越小，选项D错误。
2．一个灯泡通过一个粗导线绕制的线圈与一交流电源相连接，如图所示。
一铁块插入线圈之后，该灯将( )A．变亮B．变暗C．亮度不变D．无法判断答案 B解析线圈和灯泡是串联的，当铁块插入线圈后，线圈的自感系数增大，所以线圈对交变电流的阻碍作用增大。
因此，电路中的电流变小，则灯变暗。
选项B正确。
3．(多选)如图所示，甲、乙两图中用交流电源，丙、丁两图中用直流电源，各电路图中灯泡、电容器、电压表示数都相同，则下列说法正确的是( )A．灯L1比灯L2亮B．灯L3也能发光，但亮度最暗C．灯L2和L4亮度相同D．灯L4比灯L1亮答案CD解析电压表示数相同，说明交流电压的有效值相同。
甲图中电容器与灯L1串联，电容器对电流有阻碍作用；乙图中电容器与灯L2并联，交变电流全部流过灯L2；丙图中电容器与灯L3串联且是直流电源，电容器隔直通交，所以没有电流流过灯L3，灯L3不亮；丁图中电容器与灯L4并联，电流全部流过灯L4。
综合以上分析，C、D两项正确。
4．如图所示，图甲、乙中电源为交流电源，图丙中电源为直流电源，各电路中线圈自感系数相同且直流电阻不计，各电压表示数都相同，下列说法正确的是( )A．灯L1比灯L2亮B．灯L3比灯L1亮C．灯L1与灯L2一样亮D．灯L1与灯L3一样亮答案 B解析图甲中电源电压U＝U1＋U L1，线圈对交流有阻碍作用，U1≠0，灯泡两端电压U L1＜U；图乙中线圈与灯泡并联，灯泡电压UL2＝U；图丙中，线圈对直流电没有阻碍作用，灯泡电压U L3＝U，故U L1＜U L2＝U L3，即L2与L3一样亮且都比L1亮，B正确，A、C、D错误。
2021-2022版高中物理人教版选修3-2课时素养评价：第四章 6 互感和自感
课时素养评价五互感和自感(25分钟·60分)一、选择题(本题共6小题,每题6分,共36分)1.下列说法中正确的是( )A.线圈中电流均匀增大,磁通量的变化率也将均匀增大B.线圈中电流减小到零,自感电动势也为零C.自感电动势的方向总是与原电流方向相反D.自感现象是线圈自身电流变化而引起的电磁感应现象【解析】选D。
因为电流均匀增大,产生的磁场强度也均匀增大,所以磁感应强度也均匀增大,磁通面积不变,所以磁通量也线性变化,但磁通量的变化率却不变,故A错误;根据E=L可知,电流减小到零,自感电动势可以不变,故B错误;由楞次定律知产生的自感电动势,可与原电流方向相反,可与其相同,故C错误;根据感应电流产生条件,则自感现象是线圈自身电流变化而引起的电磁感应现象,故D正确。
2.在制作精密电阻时,为了消除使用过程中由于电流的变化而引起的自感现象,采用如图所示的双线绕法,其理由是( )A.电路中电流变化时,两股导线中产生的自感电动势互相抵消B.电路中电流变化时,两股导线中产生的感应电流互相抵消C.电路中电流变化时,两股导线中产生的磁通量互相抵消D.电路中电流变化时,电流的改变量互相抵消【解析】选C。
两个线圈中的电流大小相等,线圈匝数相等,并且铁芯相同,所以每个线圈产生的磁场强度相同。
由于两个线圈的绕向相同,但电流方向相反,所以其磁场方向相反。
两者磁性强度相同,磁场方向相反,相互抵消,所以螺旋管内没有磁场,两股导线中原电流的磁通量相互抵消。
故选C。
3.某同学在做如图所示的自感实验中,灯泡两端并联了自感系数L很大的自感线圈,其直流电阻大于灯泡电阻。
关于该实验,下列说法正确的是( )A.S接通瞬间,灯泡会逐渐变亮B.S接通稳定时,灯泡会熄灭C.S断开后的瞬间,灯泡的电流从右向左D.S断开后,灯泡会闪亮一下再熄灭【解析】选C。
闭合开关的瞬间,电压直接加到灯泡两端,所以灯泡立即亮;由于线圈中自感电动势的阻碍,流过线圈的电流逐渐增大,闭合开关稳定后,自感作用消失,通过灯泡的电流比开始时略小,但灯泡不会熄灭,故A、B错误;闭合开关,待电路稳定后断开开关,线圈产生的自感电动势维持自身的电流且逐渐减小,线圈与灯泡构成自感回路,电流的方向从右向左流过灯泡,灯泡逐渐熄灭;由于线圈的直流电阻大于灯泡电阻,则电路中的电流稳定时灯泡中的电流大于线圈中的电流,线圈产生的自感电动势维持自身的电流且逐渐减小,所以灯泡逐渐熄灭,不会闪亮一下,故C正确,D错误。
2017_2018学年高中物理课时跟踪检测五互感和自感新人教版选修3_2
图3
A．灯泡变暗B．灯泡变亮
C．螺线管缩短D．螺线管长度不变
解析：选A 当软铁棒插入螺线管中时，匝线圈间同向电流吸引力减小，螺线管变长。
(3)单手接触相线，脚与地相接触而触电，可否切断电源？
解析：(1)不能。
因A处线圈是采纳的双绕法，增加开灯的盏数只会使电路中电流增大，但A中两线中电流始终大小相等方向相反，磁通量彼此抵消，B中磁通量不发生改变，故不能推动J切断电源。
(2)不能。理由同(1)。
(3)能。因为有电流通过人体而流入地下，使A中两股电流大小不相等，B中磁通量发生改变，B中产生感应电流，从而推动J切断电源。
答案：观点析
12．如图11所示是一种触电爱惜器，变压器A处用双股相线(火线)和零线平行绕制成线圈，然后接到用电器上，B处有一个输出线圈，一旦有电流，经放大后便能当即推动继电器J切断电源，以下情形下能起爱惜作用的是哪一种？说明理由。
图11
(1)增加开灯的盏数，可否切断电源？
(2)双手别离接触相线和零线，可否切断电源？
3.如图2所示的电路中，S闭合且稳固后流过电感线圈的电流是2 A，流过灯泡的电流是1 A。将S突然断开，那么S断开前后，能正确反映流过灯泡的电流I随时刻t转变关系的是图中的( )
图2
解析：选D S断开前，通过灯泡D的电流是稳固的，其值为1 A。S断开刹时，灯泡支路的电流当即减为零，
可是自感线圈的支路由于自感现象会产生与线圈中原电流方向相同的感应电动势，使线圈中的电流将从原先的2 A慢慢减小，方向不变，且由于它和灯泡D组成回路，通过灯泡D的电流和线圈L中的电流相同，也应该是从2 A慢慢减小为零，可是方向与原先通过灯泡D的电流方向相反，故D项正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题组一自感现象1.下列单位换算正确的是( )A.1亨=1欧·秒B.1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒解析:由E=L可知1伏=1亨·安/秒,选项D正确。
答案:D2.在制作精密电阻时,为消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是( )A.当电路中电流变化时,两股导线中产生的自感电动势相互抵消B.当电路中电流变化时,两股导线中产生的感应电流相互抵消C.当电路中电流变化时,两股导线中产生的磁通量相互抵消D.以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在线圈中不会产生电磁感应现象,因此消除了自感现象,选项C正确。
答案:C题组二通电自感3.(多选题)如图所示的电路中,电源电动势为E,内阻r不能忽略。
R1和R2是两个定值电阻,L是一个自感系数较大的线圈。
开关S原来是断开的,从闭合开关S到电路中电流达到稳定为止的时间内,通过R1的电流I1和通过R2的电流I2的变化情况是( )A.I1开始较大而后逐渐变小B.I1开始很小而后逐渐变大C.I2开始很小而后逐渐变大D.I2开始较大而后逐渐变小解析:闭合开关S时,由于L是一个自感系数较大的线圈,产生反向的自感电动势阻碍电流的变化,所以开始I2很小,随着电流达到稳定,自感作用减小,I2开始逐渐变大;闭合开关S时,由于线圈阻碍作用很大,路端电压较大,随着自感作用减小,路端电压减小,所以R1上的电压逐渐减小,电流逐渐减小,故选项A、C正确。
答案:AC4.如图所示的电路,L为自感线圈,R是一个灯泡,E是电源。
当S闭合瞬间,通过灯泡R的电流方向是。
当S断开瞬间,通过灯泡的电流方向是。
解析:当S闭合时,流经R的电流是A→B。
当S断开瞬间,由于电源提供给R及线圈的电流立即消失,因此线圈要产生一个和原电流方向相同的自感电动势来阻碍原电流减小,所以电流流经R时的方向是B→A。
答案: A→B B→A题组三断电自感5.电视机的电源输入端装有电源滤波器,其电路图如图所示,元件L1、L2是两个电感线圈,它们的自感系数很大,F是保险丝,R是压敏电阻(正常情况下阻值很大,但电压超过设定值时,阻值会迅速变小,可以保护与其并联的元件),C1、C2是电容器,S为电视机开关,在电视机正常工作时,若在没有断开开关S时,就拔去电源插头,则以下说法正确的是( )A.F可能被熔断B.F一定被熔断C.C1可能被损坏D.C2可能被损坏解析:先拔去电源插头,保险丝不形成回路,不会熔断。
开关S未断开,由于自感作用,L中电流不会突变,在R两端产生高电压,R阻值迅速变小,C1两端电压迅速变小,C1不会被损坏,高电压都加在C2上,C2可能被损坏,选项D正确。
答案:D6.如图是测定自感系数很大的线圈L的直流电阻的电路,L两端并联一只电压表,用来测量自感线圈的直流电压,在测量完毕后,将电路拆除时应( )A.先断开S2B.先断开S1C.先拆除电流表D.先拆除电阻R解析:如果不断开S1,线圈L与电压表就会组成闭合回路,在断开S2时,线圈L会产生感应电流,电流的方向与原来方向相同。
这时流过电压表的电流方向与原来电流方向相反,电压表中的指针将反向转动,损坏电压表,所以必须先断开S1,再断开S2,选项B正确。
答案:B7.如图所示的电路中,两个灵敏电流表G1和G2的零点都在刻度盘中央,当电流从“+”接线柱流入时,指针向右摆;电流从“-”接线柱流入时,指针向左摆。
在电路接通后再断开的瞬间,下列说法中符合实际情况的是( )A.G1表指针向左摆,G2表指针向右摆B.G1表指针向右摆,G2表指针向左摆C.G1、G2表的指针都向左摆D.G1、G2表的指针都向右摆解析:电路接通后线圈中电流方向向右,当电路断开时,线圈中电流减小,产生与原方向相同的自感电动势,与G2和电阻组成闭合回路,所以G1中电流方向向右,G2中电流方向向左,即G1指针向右摆,G2指针向左摆,B项正确。
答案:B(建议用时:30分钟)1.关于线圈的自感系数,下列说法中正确的是( )A.线圈的自感系数越大,自感电动势一定越大B.线圈中电流等于零时,自感系数也等于零C.线圈中电流变化越快,自感系数越大D.线圈的自感系数由线圈本身的因素及有无铁芯决定解析:自感系数是线圈本身的固有属性,只决定于线圈大小、形状、圈数、有无铁芯等因素,而与电流变化快慢等外部因素无关。
自感电动势的大小与线圈自感系数及电流变化率有关,选项A、B、C错,选项D 对。
答案:D2.在如图甲所示的电路中,两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R。
闭合开关S后,调整R,使L1和L2发光的亮度一样,此时流过两个灯泡的电流均为I。
然后,断开S。
若t'时刻再闭合S,则在t'前后的一小段时间内,图乙中正确反映流过L1的电流i1、流过L2的电流i2随时间t变化的图象是( )甲乙解析:由题中给出的电路可知,电路由L与L1和L2与R两个支路并联,在t'时刻,L1支路的电流因为有L的自感作用,所以i1由0逐渐增大,L2支路为纯电阻电路,i2不存在逐渐增大的过程,所以选项B正确。
答案:B3.(多选题)线圈通以如图所示的随时间变化的电流,则( )A.0~t1时间内线圈中的自感电动势最大B.t1~t2时间内线圈中的自感电动势最大C.t2~t3时间内线圈中的自感电动势最大D.t1~t2时间内线圈中的自感电动势为零解析:线圈中的自感电动势与通入的电流的变化率成正比,即E∝。
根据图象分析:0~t1时间内的电流变化率小于t2~t3时间内的电流变化率,故选项A错误,选项C正确;t1~t2时间内的电流变化率为零,自感电动势为零,故选项B错误,选项D正确。
答案:CD4.(多选题)如图所示,闭合电路中的螺线管可自由伸缩,螺线管有一定的长度,这时灯泡具有一定的亮度,若将一软铁棒从螺线管右边迅速插入螺线管内,则将看到( ) A.灯泡变暗 B.灯泡变亮C.螺线管缩短D.螺线管伸长解析:通电螺线管周围存在磁场,软铁棒插入其中,软铁棒迅速被磁化引起螺线管磁通量的增加,产生感应电流引起灯泡变暗。
每匝线圈之间吸引力减小,螺线管伸长,选项A、D对,选项B、C错。
答案:AD5.如图(a),线圈ab,cd绕在同一软铁芯上,在ab线圈中通以变化的电流,用示波器测得线圈cd间电压如图(b)所示。
已知线圈内部的磁场与流经线圈的电流成正比,则下列描述线圈ab中电流随时间变化关系的图中,可能正确的是( )解析:由题图(b)可知,在0~0.5 s时间内Ucd为定值,由法拉第电磁感应定律可知,线圈内磁通量变化率为定值,已知线圈内部的磁场与流经线圈的电流成正比,则0~0.5 s时间内电流随时间变化率为定值,据此可排除A、B、D三项,只有C项正确。
答案:C6.如图所示,线圈L的自感系数很大,且其电阻可以忽略不计,L1、L2是两个完全相同的小灯泡,随着开关S的闭合和断开的过程中,L1、L2的亮度变化情况是(灯丝不会断)( )A.S闭合,L1亮度不变,L2亮度逐渐变亮,最后两灯一样亮;S断开,L2立即不亮,L1逐渐变亮B.S闭合,L1不亮,L2很亮;S断开,L1、L2立即不亮C.S闭合,L1、L2同时亮,而后L1逐渐熄灭,L2亮度不变;S断开,L2立即不亮,L1亮一下才灭D.S闭合,L1、L2同时亮,而后L1逐渐熄灭,L2则逐渐变得更亮;S断开,L2立即不亮,L1亮一下才灭解析:当S闭合,L的自感系数很大,对电流的阻碍作用较大,L1和L2串接后与电源相连,L1和L2同时亮,随着L中电流的增大,L的直流电阻不计,L的分流作用增大,L1的电流逐渐减小为零,由于总电阻变小,总电流变大,L2的电流增大,L2灯变得更亮。
当S断开,L2中无电流,立即熄灭,而电感L将要阻碍本身的电流变化,L与L1组成闭合电路,L1灯要亮一下后再熄灭,综上所述,选项D正确。
答案:D7.磁场具有能量,磁场中单位体积所具有的能量叫作能量密度,其值为。
式中B是磁感应强度,μ是磁导率,在空气中μ为一已知常数。
为了近似测得条形磁铁磁极端面附近的磁感应强度B,一学生用一根端面面积为S的条形磁铁吸住一相同面积的铁片P,再用力将铁片与磁铁拉开一段微小距离Δl,并测出拉力F,如图所示。
因为F所做的功等于间隙中磁场的能量,所以由此可得磁感应强度B与F、S之间的关系为B= 。
解析:在用力F将铁片P与磁铁拉开一段微小距离Δl的过程中,拉力F 可认为不变,因此,F所做的功W=FΔl以ω表示间隙中磁场的能量密度,则间隙中磁场的能量E=ωV=ωS Δl由题给条件得ω=,故E=SΔl因为F所做的功等于间隙中磁场的能量,即W=E,故有FΔl=SΔl 解得B=。
答案:8.如图所示,电路中A、B是两个完全相同的灯泡,L是一个自感系数很大、电阻可忽略的自感线圈,C是电容很大的电容器。
S刚闭合时,A ,B;S闭合足够长时间后,B ,而A 。
解析:S刚闭合时,电容器C要通过A充电,并且充电电流越来越小,故A 亮一下又逐渐变暗,最后A被L短路,所以A最后会熄灭。
而L对电流变化有阻碍作用,所以通过B的电流逐渐增大,故B逐渐变亮;S闭合足够长时间后,C中无电流,相当于断路,L相当于短路,所以B很亮,而A 不亮。
答案:亮一下又逐渐变暗直至熄灭逐渐变亮很亮不亮页码 / 总页数。
