触摸灯触摸开关芯片解决方案
触摸灯触摸开关芯片解决方案

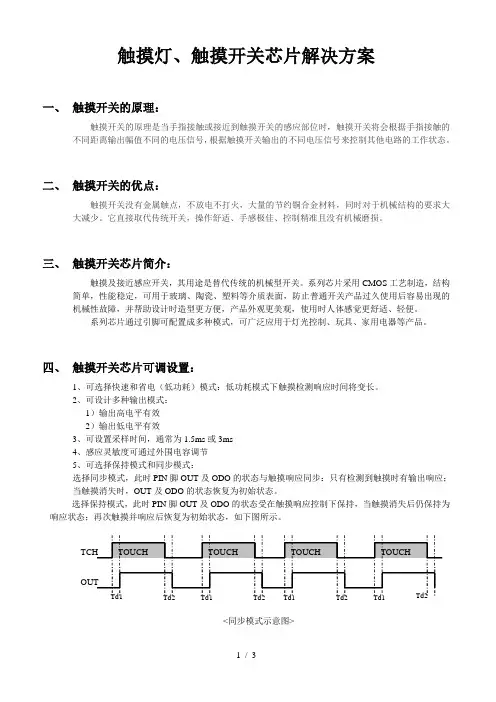

触摸灯、触摸开关芯片解决方案一、触摸开关的原理：触摸开关的原理是当手指接触或接近到触摸开关的感应部位时，触摸开关将会根据手指接触的不同距离输出幅值不同的电压信号，根据触摸开关输出的不同电压信号来控制其他电路的工作状态。
二、触摸开关的优点：触摸开关没有金属触点，不放电不打火，大量的节约铜合金材料，同时对于机械结构的要求大大减少。
它直接取代传统开关，操作舒适、手感极佳、控制精准且没有机械磨损。
三、触摸开关芯片简介：触摸及接近感应开关，其用途是替代传统的机械型开关。
系列芯片采用CMOS工艺制造，结构简单，性能稳定，可用于玻璃、陶瓷、塑料等介质表面，防止普通开关产品过久使用后容易出现的机械性故障，并帮助设计时造型更方便，产品外观更美观，使用时人体感觉更舒适、轻便。
系列芯片通过引脚可配置成多种模式，可广泛应用于灯光控制、玩具、家用电器等产品。
四、触摸开关芯片可调设置：1、可选择快速和省电（低功耗）模式：低功耗模式下触摸检测响应时间将变长。
2、可设计多种输出模式：1）输出高电平有效2）输出低电平有效3、可设置采样时间，通常为1.5ms或3ms4、感应灵敏度可通过外围电容调节5、可选择保持模式和同步模式：选择同步模式，此时PIN脚OUT及ODO的状态与触摸响应同步：只有检测到触摸时有输出响应；当触摸消失时，OUT及ODO的状态恢复为初始状态。
选择保持模式，此时PIN脚OUT及ODO的状态受在触摸响应控制下保持，当触摸消失后仍保持为响应状态；再次触摸并响应后恢复为初始状态，如下图所示。
<同步模式示意图><保持模式示意图> 注：Td1为TOUCH响应延迟时间,Td2为TOUCH撤销延迟。
五、单键触摸开关芯片简单应用示意图：<单键应用电路示意图>PCB供应参考说明：.1 Cj指调节灵敏度的电容，电容值大小0pF～75pF。
.2 VDD与GND间需并联滤波电容C0以消除噪声，建议值10uF或更大。
触摸调光SM7232两种方案

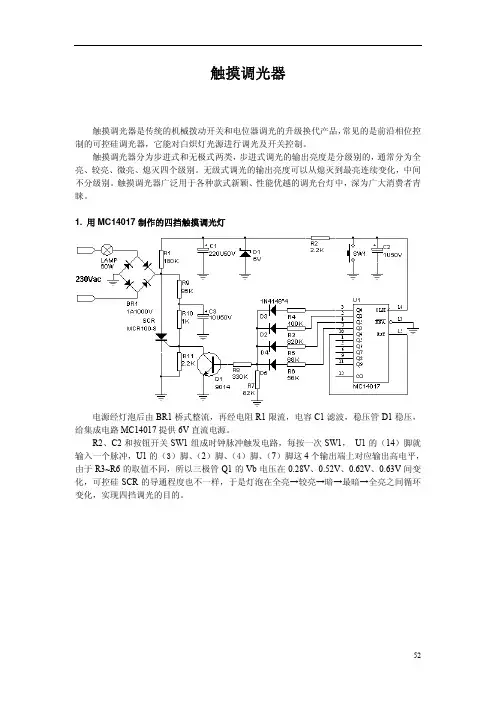

触摸调光器触摸调光器是传统的机械拨动开关和电位器调光的升级换代产品，常见的是前沿相位控制的可控硅调光器，它能对白炽灯光源进行调光及开关控制。
触摸调光器分为步进式和无极式两类，步进式调光的输出亮度是分级别的，通常分为全亮、较亮、微亮、熄灭四个级别。
无级式调光的输出亮度可以从熄灭到最亮连续变化，中间不分级别。
触摸调光器广泛用于各种款式新颖、性能优越的调光台灯中，深为广大消费者青睐。
1. 用MC14017制作的四挡触摸调光灯电源经灯泡后由BR1桥式整流，再经电阻R1限流，电容C1滤波，稳压管D1稳压，给集成电路MC14017提供6V直流电源。
R2、C2和按钮开关SW1组成时钟脉冲触发电路，每按一次SW1， U1的（14）脚就输入一个脉冲，U1的（3）脚、（2）脚、（4）脚、（7）脚这4个输出端上对应输出高电平，由于R3~R6的取值不同，所以三极管Q1的Vb电压在0.28V、0.52V、0.62V、0.63V间变化，可控硅SCR的导通程度也不一样，于是灯泡在全亮→较亮→暗→最暗→全亮之间循环变化，实现四挡调光的目的。
2.新颖的四级触摸调光电路HT7713HT7713是台湾合泰公司生产的一种四段调光集成电路，该芯片外围电路简单，工作稳定可靠。
人手触摸感应电极M1时，即向U1输入一个控制信号，U1（3）脚输出的触发信号随之变化，灯泡亮度可以在弱光、中光、强光、熄灭之间循环变化。
D3、D4用来保护芯片免受过高的输入电压损坏。
本电路不用严格区分电源插头的相线和零线，给使用带来很大方便。
3. 功能齐全的触摸调光电路LS7232LS7232是美国LSI公司生产的触摸式无极调光专用集成电路，具有外围元件少，功耗小及关灯渐熄等特点。
由于芯片是D型PMOS工艺制成，要求电源电压较高，为12~18V。
220V交流市电经电阻器R1降压限流、二极管D1半波整流、稳压二极管D2稳压及电容器C1滤波后，给U1提供约15V的工作电压。
YS801A电容式感应触摸芯片应用设计解决方案
电容式触摸感应检测按键是近年来迅速发展起来的一种新型按键。
它可以穿透绝缘材料外壳(玻璃、塑料等)，它没有传统金属触摸人体直接接触金属片而带来的安全隐患，也没有传统轻触按键的机械触点寿命缺陷。
电容式感应按键做出来的产品防水，防尘，可靠耐用，美观时尚，便于生产安装以及维护。
原理触控焊盘自身存在一个分布电容。
当手指或者其它物体接近触控焊盘时，触控焊盘周围的环境（地）改变，导致其分布电容发生变化。
这种变化由触控芯片内部的专用电路转换成频率信号后，交给芯片内部软件处理，而后作出相应的控制动作。
特性支持 1 个感应按键支持 I/O 口开漏输出指示按键触发状态高效的 RF 噪音抑制能够防水自动基线跟踪和自校准简单的灵敏度调节，只需调整一个外部电容（CR）即可低功耗电源电压 2.8-5.5V封装为 SOT23-6L应用：用于替代按键数量少的机械按键的方案。
管脚定义及说明管脚图管脚说明电气特性极限参数供电电压............................V SS -0.3V~V SS +6.0V 端口输入电压........................V SS -0.3V~V DD +0.3V 存储温度..................................-50˚C~125˚C工作温度...................................-40˚C~85˚CIOL 总电流..................................80mAIOH 总电流..................................80mA总功耗......................................500mW注：这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片在上述标示范围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯片的可靠性。
电容式触摸感应按键技术及常见问题解决办法
电容式触摸感应按键技术及常见问题解决办法浅谈电容式触摸感应按键技术及常见问题解决办法市场上的消费电子产品已经开始逐步采用触摸感应按键，以取代传统的机械式按键。
针对此趋势，Silicon Labs公司推出了内置微控制器（MCU）功能的电容式触摸感应按键（Capa citive Touch Sense）方案。
电容式触摸感应按键开关，内部是一个以电容器为基础的开关。
以传导性物体（例如手指）触摸电容器可改变电容，此改变会被内置于微控制器内的电路所侦测。
图1：电容式触摸感应按键的基本原理一种可侦测因触摸而改变的电容的方法电容式触摸感应按键的基本原理就是一个不断地充电和放电的张弛振荡器。
如果不触摸开关，张弛振荡器有一个固定的充电放电周期，频率是可以测量的。
如果我们用手指或者触摸笔接触开关，就会增加电容器的介电常数，充电放电周期就变长，频率就会相应减少。
所以，我们测量周期的变化，就可以侦测触摸动作。
具体测量的方式有二种：（一）可以测量频率，计算固定时间内张弛振荡器的周期数。
如果在固定时间内测到的周期数较原先校准的为少，则此开关便被视作为被按压。
（二）也可以测量周期，即在固定次数的张弛周期间计算系统时钟周期的总数。
如果开关被按压，则张弛振荡器的频率会减少，则在相同次数周期会测量到更多的系统时钟周期。
Silicon Labs推出的C8051F9xx微控制器（MCU）系列，可通过使用芯片上比较器和定时器实现触摸感应按键功能，连接最多23个感应按键。
而且无须外部器件，通过PCB走线/开关作为电容部分，由内部触摸感应按键电路进行测量以得知电容值的变化。
图2：Silicon Labs推出的C8051F9xx微控制器（MCU）系列以Silicon Labs的MCU实现触摸感应按键利用Silicon Labs其它MCU系列，仅需搭配无源器件，即可实现电容式触摸感应按键方案。
与C8051F93x-F92x方案相比，唯一所需的外部器件是（3+N）电阻器，其中N是开关的数目，以及3个提供反馈的额外端口接点。
基于8位MCU的触摸按键解决方案
前言在需要用户界面的应用方案中，传统的机电开关正在被电容式触摸感应控制所替代。
Sino wealth已经开发了一套触摸感应软件，使得任意一款8位的中颖微控制器都可以作为一个电容式触摸按键控制器使用。
通过对由一个电阻和触摸电极电容组成的RC充放电时间的控制，该触摸感应软件可以检测到人手的触摸。
由于电极电容的改变，导致的RC充放电时间的改变，能够被检测出来，然后经过滤波等，最终通过专用的I/O端口，或者I2C/SPI 接口发送给主机系统。
该软件库所需的元器件BOM表，成本低廉，因为每个通道只需要两个电阻就可以实现触摸检测功能RC感应原理RC采样原理就是通过测量触摸电极电容的微小变化，来感知人体对电容式触摸感应器(按键、滚轮或者滑条)的触摸。
电极电容(C)通过一个固定的电阻(R)周期性地充放电。
电容值取决于以下几个参数：电极面积(A)，绝缘体相对介电常数，空气相对湿度，以及两个电极之间的距离(d)。
电容值可由下列公式得出：图1:RC电压检测。
固定电压施加在，的电压随着电容值的变化而相应增加或者降低，如图2所示。
图2：测量充电时间。
通过计算V OUT的电压达到阀值V TH所需要的充电时间(T C)，来得到电容值(C)。
在触摸感应应用中，电容值(C)由两部分组成：固定电容(电极电容，C X)和当人手接触或者靠近电极时，由人手带来的电容(感应电容，C T)。
电极电容应该尽可能的小，以保证检测到人手触摸。
因为通常人手触摸与否，带来的电容变化一般就是几个pF(通常5pF)。
利用该原理，就可以检测到手指是否触摸了电极。
图3：触摸感应。
这就是用于检测人手触摸的触摸感应软件中感应层所采用的基本原理。
硬件实现图4显示了一个实现的实例。
由R1，R2以及电容电极(C X)和手指电容(C T)并联的电容(大约5pF) 形成一个RC网络，通过对该RC网络充放电时间的测量，可以检测到人手的触摸。
所有电极共享一个“负载I/O”引脚。
触摸开关芯片
触摸开关芯片触摸开关芯片是一种基于电容感应原理的开关芯片，它可以通过触摸操作来实现开关的打开和关闭。
触摸开关芯片被广泛应用于各类电子设备中，如智能手机、平板电脑、智能家居等。
下面将从原理、功能、优势以及应用领域等方面对触摸开关芯片进行详细介绍。
首先，触摸开关芯片的工作原理是基于电容感应原理。
当人体或其他导电物体接近触摸开关芯片时，会产生电场变化。
触摸开关芯片会通过感应电容的变化来检测触摸操作，并将信号传送给控制器，进而实现相应的开关操作。
其次，触摸开关芯片具有许多功能。
首先，它可以实现高灵敏度触摸操作，用户只需轻轻触碰触摸开关芯片，即可实现开关的打开和关闭。
其次，触摸开关芯片可以设计成多重触摸区域，从而实现多个开关功能。
再次，触摸开关芯片可以实现自定义开关功能，用户可以自行定义触摸区域以及对应的开关操作。
此外，触摸开关芯片还具有低功耗、高稳定性和抗干扰能力强等优点。
触摸开关芯片的应用领域非常广泛。
首先，它在智能手机和平板电脑中得到了广泛应用。
在手机中，触摸开关芯片可以实现屏幕开关、音量调节等功能。
在平板电脑中，触摸开关芯片可以实现屏幕旋转、亮度调节等功能。
其次，触摸开关芯片在智能家居中也有重要应用。
比如，在智能灯具中，触摸开关芯片可以实现灯光的开关和调节。
在智能家居控制面板中，触摸开关芯片可以实现对家居设备的控制。
此外，触摸开关芯片还可以应用于汽车、工控设备、医疗器械等领域。
总之，触摸开关芯片是一种基于电容感应原理的开关芯片，具有高灵敏度触摸操作、多重触摸区域、自定义开关功能等多种功能。
它在智能手机、平板电脑、智能家居等领域得到了广泛应用。
随着科技的进步，触摸开关芯片的功能和应用领域还将不断扩大和深化。
触摸芯片方案
触摸芯片方案简介触摸芯片是一种集成电路，用于检测和响应人体触碰的设备。
它被广泛应用于手机、平板电脑、家用电器、自动化设备等各种电子产品中。
本文将介绍触摸芯片的工作原理、常见应用领域以及一种常用的触摸芯片方案。
工作原理触摸芯片通过感应和分析人体触碰的电流、电压或电容变化来实现触摸的检测和定位。
常见的触摸芯片工作原理包括电阻式、电容式和声表面波（SAW）式。
•电阻式触摸芯片：利用触摸点与电阻层之间的电阻变化来检测触摸。
它结构简单，成本较低，但对触摸笔等精细触控工具的支持较差。
•电容式触摸芯片：通过读取触摸面上的电容变化来检测触摸，具备较好的精准度和触摸体验。
它分为电容静电感应式和电容投射式两种类型。
•声表面波触摸芯片：利用超声波声表面波在玻璃或塑料上传播时的衰减来检测触摸。
它具备较高的精准度和可靠性，但成本较高。
应用领域触摸芯片在各个领域都有广泛的应用。
手机和平板电脑触摸芯片是手机和平板电脑上触摸操作的核心组件。
它使得用户可以通过手指或触摸笔在屏幕上进行滑动、点击、捏合等操作，实现人机交互。
家用电器在家庭电器中，触摸芯片可以被用于控制和操作不同的功能。
例如，冰箱、洗衣机和空调等家电产品都可以通过触摸芯片来实现触摸控制面板，用于调节温度、选择模式等操作。
汽车触摸芯片在汽车领域的应用越来越广泛。
在中控系统中，触摸芯片可以用于控制音频、导航、空调和座椅等功能。
此外，触摸芯片还可以应用于车内的触摸屏幕、旋钮、按钮等控制元件。
自动化设备触摸芯片也被广泛应用于各种自动化设备中。
例如，工业控制面板、自助终端设备、医疗设备等都可以通过触摸芯片来实现用户与设备的交互。
常用触摸芯片方案目前市场上有多家供应商提供触摸芯片方案，其中一种常用的触摸芯片方案是基于电容式触摸芯片的。
方案概述该方案采用电容静电感应式触摸芯片，支持多点触控和手势操作，具备较好的灵敏度和准确度。
它适用于手机、平板电脑、智能家居等多种应用场景。
技术特点1.高集成度：该方案采用先进的集成电路制造工艺，具备较高的集成度和稳定性。
hef4013芯片控制触摸式台灯电路与原理
hef4013芯片控制触摸式台灯电路与原理说起触摸控制技术，我们不难联想到生活中碰到的很多产品。
像现在的大部分手机都是通过触摸来操作的，也就是将触摸屏技术应用到手机屏幕上，手机屏上的触摸检测部件安装在屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器；触摸屏控制器从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
实现对手机的触摸控制。
另一种家里常见的还有触摸开关，它是应用触摸感应芯片原理设计的一种墙壁开关，是传统机械按键式墙壁开关的换代产品，能实现更智能化、更便捷的操作。
而今天分享一款触摸台灯的原理，想深入学习的朋友可以从中吸取一点有用的知识。
工作原理：电路左边部分是电源电路，220V市电经电容C1降压，再经过VD1到VD4整流，然后是C2滤波、VD5稳压，输出10V 的直流电压。
其中NE555位时基电路，其被接成双稳态工作方式。
奥伟斯为您提供万代触摸感应芯片应用方案
奥伟斯科技为您提供WINCOM电容式触摸控制IC万代触摸感应芯片应用设计解决方案!!!公司以专业的集成电路设计技术和高效的市场拓展能力为核心，专注于电容式触摸感应IC的设计和销售, 为电器产品提供美观、坚固、无磨损、无限寿命、绝对安全、低成本的人机界面解决方案。
公司自主研发的WTC系列触摸感应IC内部集成了高精度电容测量电路和高效的处理器,可以透过0-20mm的绝缘面板准确地侦测到手指对按键的有效触摸并输出数据，非常容易与单片机接口实现各种电器产品的触摸感应控制，产品具有优良的防水和抗干扰性能，在温度和潮湿度大范围波动的环境下长期稳定工作。
基于高性能、高品质、多品种的产品和专业的服务， WTC系列触摸感应IC已经覆盖家用电器、计算机、手持设备、工业控制、安防设备、军用产品等几乎所有应用领域。
为响应广大用户对提高触摸控制集成度和降低成本的要求，我公司成功研发出WM系列触控MCU，WM系列触控MCU内建了万代历时十年上亿出货量证明其高度稳定和高度可靠的触摸感应核心，为用户提供品质一流，使用灵活的可编程触摸感应单片机，该系列产品已于2014年7月正式推出，并与2014年10月量产出货。
WTC02SPWTC02DWTC6104BSIWTC6104BSI-LWTC6106BSIWTC6106BSI-LWTC6106BSI-MWTC6208BSIWTC6208BSI-MWTC6208D1MWTC6506D32WTC6508BSIWTC6508BSI-MWTC1006BSIWTC1006BSI-MWTC1008BSIWTC1008BSI-MWTC6212MLWTC6212ML-5WTC6212ML-10WTC6212BSIWTC6212BSI-LWTC6216BSIWTC6216BSI-LWTC6216ASI WTC6312ML WTC6312ML-2 WTC6312ML-2F WTC6312ML-10 WTC6312ML-10F WTC6312BSI WTC6312BSW WTC6316BSI WTC6316BSI-L WTC6320DSI WTC6320DSI-L WTC62K1R WTC64K1R WTC66K1R WTC68K1R WTC6401RSI WTC6601RSI WTC801SPI WTC801SPI-L WTC7508DSI WTC401SPI WTC40-1SPI-L WTC708AWM708A16N WM708A24A WM708A24W WM708A28A WTC708BWM708B16N WM708B24A WM708B24W WM708B28A WTC708CWM708C24A WM708C24W WM708C28A WTC7514DSI WTC7514DSW WM708DWM708D16N WM708D24A WM708D24W WM708D28AWTC1006BSI 系列触摸感应 IC 是为实现人体触摸界面而设计的集成电路。
8022W触摸开关控制和亮度调节芯片
1 产品简述8022W是一款通用型的开关控制触摸芯片，是深圳市富恒兴科技有限公司的价格优势产品，芯片广泛应用于LED 灯光亮度调节及开关控制的单通道触摸芯片。
使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。
具有如下功能特点和优势：■灯光亮度可根据需要随意调节，选择范围宽，操作简单方便。
■可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。
■应用电压范围宽，可在2.4~5.5V 之间任意选择。
■应用电路简单，外围器件少，加工方便，成本低。
■抗电源干扰及手机干扰特性好。
EFT 可以达到±2KV 以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。
2 特性■TI 触摸输入对应SO 灯光控制输出。
共有四种功能可选，由OPT1 和OPT2 管脚上电前的输入状态来决定。
具体如下：1）OPT1=1，OPT2=1 对应：不带亮度记忆突明突暗的LED 触摸无级调光功能2）OPT1=0，OPT2=1 对应：不带亮度记忆渐明渐暗的LED 触摸无级调光功能3）OPT1=1，OPT2=0 对应：带亮度记忆渐明渐暗的LED 触摸无级调光功能4）OPT1=0，OPT2=0 对应：LED 三段触摸调光功能■不带亮度记忆突明突暗的LED 触摸无级调光功能如下：初始上电时，灯为关灭状态。
点击触摸（触摸持续时间小于550ms）时，可实现灯光的亮灭控制。
一次点击触摸，灯亮；再一次点击触摸，灯灭。
如此循环。
灯光点亮或关灭时，无亮度缓冲。
且灯光点亮的初始亮度固定为全亮度的50%。
长按触摸（触摸持续时间大于550ms）时，可实现灯光无级亮度调节。
一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3 秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3 秒钟，则灯光亮度达到最小亮度后不再变化。
如何提高ATMEL方案触摸芯片触摸按键的灵敏度
如何提高ATMEL方案触摸芯片触摸按键的灵敏度现象：触摸按键在操作过程中有时会按不到键，具体为按键不顺畅或不动作。
触摸原理:ATMEL方案触摸芯片是利用电容感应式原理设计的，利用测量电容充放电的时间差△t来表征出电容量相应变化量△C3，从而达到识别按键的目的。
触摸感应按键能否提供顺畅，灵敏的触摸感应体验，主要取决于感应灵敏度和有效触摸反应时间。
而触摸键不顺畅或无反应原因就在于感应灵敏度不够。
原因及原理分析：一般触摸产品的触摸芯片对面膜的材质（介电常数）和厚度有相应的要求，目前主流触摸芯片要求面板厚度不能超过2.5~3mm, 很多产品面板厚度超过2mm时灵敏度很多会上不去。
对面板的要求为：绝缘材料，如有机玻璃,普通玻璃,钢化玻璃,塑胶,木材,纸张,陶瓷,石材等；如果面板厚度越厚那么灵敏度的电容必须越大：A Ttiny48 的建议电容典型值为10nF;按键感应盘的面积有一定的面积要求，包含导电泡棉的上接触面积(今天实测导电泡棉面积加大效果提升很明显，可以符合1.5mm厚的面膜感度要求。
)电容传感器应紧贴玻璃，PVC等绝缘面板,应使用弹性连接；感应盘表面要平整，与面板之间要密贴不能隔空隙（因为空气的介电常数很小）。
面膜或面板的介电常数跟触摸灵敏度有很大关系。
理论分析：从物理学上讲，按键感应盘上的寄生电容是复杂的多介质三维寄生电容，在触摸感应面板的应用中，我们可以近似地将寄生电容看作是由C1,C2,C3三部分构成，其中C1与PCB材质，PCB的布局和走线方式产有关，C2 与温度，湿度等环境条件有关，C3 与感应盘上的绝缘覆盖面板厚度装配紧密程度有关。
对于已经定型的PCB板来说C1是一定的，环境条件产生的寄生电容变化已经在芯片内部得到了自动补偿，因此，感应盘上寄生电容的变化主要取决于C3的变化△C3。
当手指触摸触摸感应面板的按键时，按键感应盘与手指之间形成一个平板电容器，手指与按键感应盘分别为平板电容器的两个极板，绝缘面板为填充在两个极板之间的介电质，此平板电容器的容值为：C3=εS/4πkd其中：ε为绝缘介质的介电常数，S为电极（感应盘）面积K为静电力常数d为绝缘介质面板厚度手指在远处与感应盘之间形成的C3约为0，因此手指由远处到达覆盖于按键感应盘上方的绝缘面板表面时，产生的C3变化：△C3＝εS/4πkd因此，我们得出结论：1，触摸感应面板的灵敏度与绝缘面板的材质有关，介电常数越大，触摸感应灵敏度越高。
触摸按键解决方案
电容式触摸感应开关解决方案介绍在便携式媒体播放器和移动手持终端等大容量、高可视性产品的应用中，触摸式按键作为一种接口技术已被广泛采用。
由于具有方便易用，时尚和低成本的优势，越来越多的电子产品开始从传统的机械按键转向触摸式按键。
微控制器的电容式触摸感应按键方案，采用GPIO 口和两个内部定时器，即可实现多达24个独立按键或滑条式电容触摸按键的应用。
本方案采用外围RC电路加软件检测技术，集成FIR滤波算法，拥有良好的抗干扰性能，可通过EFT （脉冲群抗干扰度测试）4KV的指标，非常适合由交流电驱动的电子设备。
原理概述电容式触摸感应按键的基本原理如图1所示，当人体（手指）接触金属感应片的时候，由于人体相当于一个接大地的电容，因此会在感应片和大地之间形成一个电容，感应电容量通常有几pF到几十pF。
利用这个最基本的原理，在外部搭建相关电路，就可以根据这个电容量的变化，检测是否有人体接触金属感应片。
图1 电容式触摸感应原理微控制器电容式触摸感应按键原理如图2所示，利用GPIO中断功能加上内部定时器，可很方便的测量外部电容量变化。
处理流程如下：初始化KEY n为GPIO 口，必须关闭内部上拉功能，配置为既不上拉也不下拉的模式；使能并配置KEY n的高电平中断；将KEY n设置为输出，并输出低电平，此时电容放电；开启定时器，将KEY n配置为输入，并开启高电平中断，此时电容开始充电，在KEY n的中断服务函数中读取定时器的时间；根据这个充电时间的变化量就可以判断出是否有按键按下Capacitance (Cx)32位Timer S6位TimerI _____________ /图2 基于LPC1100触摸按键原理注：图2中只是示意了2个独立按键连接方案，利用内部的GPIO输入可以连接多达24个独立按键或滑条。
RC电路充放电在有无人体触摸时的充放电波形图如图3所示。
当使用GPIO配置为输入时电容Cx 充电，如果没有人体触摸的时候电容的充放电曲线如图3绿线所示；当有人体触摸的时候，由于人体带来一个感应电容量，这时电容充放电速度变缓，如图3红线所示。
光触摸开关方案
光触摸开关方案1. 引言光触摸开关是一种新型的开关技术，它能够利用光感应器和触摸感应器的结合，实现无接触的开关控制。
本文将介绍光触摸开关的工作原理、应用场景以及实现方案。
2. 工作原理光触摸开关的工作原理主要基于两个技术：光感应和触摸感应。
2.1 光感应光感应是利用光敏传感器感知光的强弱来实现开关控制。
光敏传感器通常采用光敏电阻或光敏二极管，当光敏传感器所接收到的光强发生变化时，其电阻或电流也会相应发生变化。
通过测量光敏传感器的电阻或电流的变化，可以判断是否需要进行开关的操作。
2.2 触摸感应触摸感应是利用触摸传感器来检测触摸信号，从而实现开关控制。
触摸传感器通常采用电容式触摸技术，当有物体接触到触摸传感器时，会改变电容传感器的电容值。
通过测量电容传感器的电容值变化，可以判断是否需要进行开关的操作。
2.3 光触摸开关方案光触摸开关方案结合了光感应和触摸感应的技术，利用光感应器和触摸传感器的组合来实现开关控制。
当光敏传感器检测到光强发生变化，同时触摸传感器检测到有物体接触时，系统将判断为需要进行开关的操作。
通过该方案，用户可以实现无需触摸物理按键的开关操作，提供了更加便捷的用户体验。
3. 应用场景光触摸开关方案可以应用于很多场景，以下是其中几个典型的应用场景：3.1 家居智能化在家居智能化系统中，光触摸开关方案可以用于灯光的控制。
用户只需轻触开关区域或靠近开关区域，光敏传感器和触摸传感器共同工作，即可实现灯光的开关操作。
光触摸开关不需要物理按键，使得家居环境更加简洁美观，并且避免了按键损坏或粘连的问题。
3.2 商业设备控制在商业设备中，如自动售货机、自动门禁系统等，光触摸开关方案可以提供更加方便快捷的操作方式。
用户无需触摸物理按键，只需在触摸区域附近轻触或靠近，即可实现设备的开关操作。
这不仅提高了用户体验，也减少了设备损坏的可能性。
3.3 医疗设备控制在医疗设备中，如手术台、床头控制面板等，光触摸开关方案可以提供更加清洁卫生的使用方式。
触摸灯触摸开关芯片解决方案
触摸灯、触摸开关芯片解决方案一、触摸开关的原理：触摸开关的原理是当手指接触或接近到触摸开关的感应部位时，触摸开关将会根据手指接触的不同距离输出幅值不同的电压信号，根据触摸开关输出的不同电压信号来控制其他电路的工作状态。
二、触摸开关的优点：触摸开关没有金属触点，不放电不打火，大量的节约铜合金材料，同时对于机械结构的要求大大减少。
它直接取代传统开关，操作舒适、手感极佳、控制精准且没有机械磨损。
三、触摸开关芯片简介：触摸及接近感应开关，其用途是替代传统的机械型开关。
系列芯片采用CMOS工艺制造，结构简单，性能稳定，可用于玻璃、陶瓷、塑料等介质表面，防止普通开关产品过久使用后容易出现的机械性故障，并帮助设计时造型更方便，产品外观更美观，使用时人体感觉更舒适、轻便。
系列芯片通过引脚可配置成多种模式，可广泛应用于灯光控制、玩具、家用电器等产品。
四、触摸开关芯片可调设置：1、可选择快速和省电（低功耗）模式：低功耗模式下触摸检测响应时间将变长。
2、可设计多种输出模式：1）输出高电平有效2）输出低电平有效3、可设置采样时间，通常为1.5ms或3ms4、感应灵敏度可通过外围电容调节5、可选择保持模式和同步模式：选择同步模式，此时PIN脚OUT及ODO的状态与触摸响应同步：只有检测到触摸时有输出响应；当触摸消失时，OUT及ODO的状态恢复为初始状态。
选择保持模式，此时PIN脚OUT及ODO的状态受在触摸响应控制下保持，当触摸消失后仍保持为响应状态；再次触摸并响应后恢复为初始状态，如下图所示。
<同步模式示意图><保持模式示意图>注：Td1为TOUCH 响应延迟时间,Td2为TOUCH 撤销延迟。
五、 单键触摸开关芯片简单应用示意图：<单键应用电路示意图>PCB 供应参考说明：.1 Cj 指调节灵敏度的电容，电容值大小0pF ～75pF 。
.2 VDD 与GND 间需并联滤波电容C0以消除噪声，建议值10uF 或更大。
触摸调光方案
触摸调光方案简介触摸调光是一种通过触摸操作来控制灯光亮度的方案。
它将传统的旋钮、开关调光方式转变为更为直观和便捷的触摸操作，使得用户可以通过简单的触摸动作来实现灯光的调节，提升用户体验。
工作原理触摸调光方案主要由触摸芯片、驱动电路和灯光控制芯片组成。
通过触摸芯片感应用户手指触摸的位置和动作，将其转化为控制信号，并经过驱动电路处理后发送给灯光控制芯片，从而实现对灯光亮度的调节。
触摸调光方案一般采用电容式触摸技术，通过感应用户手指与触摸面板之间的电容变化来判断用户触摸位置和动作。
电容式触摸技术具有高灵敏度、快速响应和多点触控等优点，适用于触摸调光方案的实现。
实现方法1. 单触摸点调光方案单触摸点调光方案是最基本的触摸调光方案。
用户通过在触摸面板上单点触摸，可以实现对灯光的调节。
触摸位置的不同对应着不同的亮度级别。
通过在触摸面板上的滑动操作，可以实现连续的亮度变化。
2. 多触摸点调光方案多触摸点调光方案支持多点触控操作，用户可以通过多个手指同时触摸触摸面板来实现更精细的亮度调节。
例如，使用两个手指同时触摸触摸面板可以实现灯光的渐变调光效果，使得灯光的亮度变化更加平滑。
3. 手势控制调光方案手势控制调光方案通过感应用户手势动作来实现灯光的调节。
用户可以通过特定的手势动作，如向上滑动、向下滑动等，来调节灯光的亮度。
手势控制调光方案相比于单触摸点调光方案和多触摸点调光方案，更加直观和便捷。
应用场景触摸调光方案广泛应用于室内照明控制领域。
下面列举几个常见的应用场景：1.家居照明：用户可以通过触摸方式来调节家居灯光的亮度，实现不同的照明效果，满足不同需求。
2.商业场所：商业场所如办公室、酒店等，触摸调光方案可以提供更加舒适和个性化的照明环境，增加用户体验。
3.公共场所：公共场所如展厅、影院等，触摸调光方案可以提供灯光的亮度调节，以适应不同的活动需求。
4.汽车内饰：触摸调光方案被应用于汽车内饰照明控制，用户可以通过触摸方式来调节车内灯光的亮度，打造舒适的驾驶环境。
触摸IC在应用上的技术解决办法
触摸IC在应用上的技术问题解决办法随着科技的发展和现代80-90后对时尚生活的追求，原来绝大部分电子产品如：家用电器，生活电器，环境电器以及其他电子产品的机械式开关正逐渐被新型的触摸开关所代替，原先的电阻式触摸开关也正日益被新型的电容式触摸IC所代替。
但是电子产品的触摸效果是否如我们预想中使用那么便利性和稳定性，其中有很多方面正阻扰它的使用稳定性.比如：无线电波的干扰，触摸屏的厚度太厚，微波炉上的微波干扰，静电干扰，二次上电稳定性差的问题，生活电器里的水渍以及盐水干扰，对讲机辐射干扰，手机辐射干扰，电机马达干扰，高低温环境损坏，湿抹布的误触发。
等等问题都会使得触摸功能的失效和稳定性很差。
但是我们的工程师除了碰到以上硬性的技术问题外，我们还碰到诸如：按键乱码，按键失灵和失效等等技术问题，在碰到如上问题时，还有另外就是我们工程师做好了测试版以及开模出样品时，还会出现很多问题，这样的问题种类很多，在这里就不一一赘述了，主要还是总结为以下两个问题，1、按键失灵，发挥不了触摸的效果，这个时候其实已经是对触摸功能的宣判死刑了，如果是机械按揭，可能在机械上修修就能恢复功能，能够继续使用，但是触摸IC却不行，如果要修理一定得把整台机器拆卸后由专业人士才能修理。
2、按键失效，有的时候功能有用，有的时候功能无用，这个时候主要就可能是由于以上测试的结果，可能不能防水或者受了电讯的干扰，原因和种类也比较多。
需要我们一个一个得去分析。
本人在从事家电行业触摸按板设计工作8年本人QQ:76581074713189769580的工作经验当中。
把在工作当中的一些触摸IC设计经验分享给大家，希望能够帮助更多的电子工程师一起携手共进，解决更多的技术难题。
我们很多工程师除了要选用质量比较可靠和稳定性比较好的IC生产厂家外，在硬件的基础上要做好以下工作：1、电路设计以IC规格书内的范例电路为基础即可。
2、必须利用稳压IC来确保IC的电源是干净没有杂讯的。
【MTK系列芯片】按键 触摸 灯光故障
【MTK系列芯片】按键触摸灯光故障2010-08-02 20:501：屏灯不亮解决方法：如果是升压坏了只能找配件更换了。
应急方法是从键盘灯那里引线到屏灯，把屏灯全部并联就行了，只用两条线很简单。
2：屏灯不断闪加焊CPU3：快速改触摸触摸屏一般4条线分2组Y+ Y-， X+ X-（左边对应X- 右边对应X+ 上边对应Y- 下边对应Y+），本人换触摸首先测量Y和X，阻抗大的都是Y，阻抗小的就是X（阻值350-450欧的为X+X-,阻值500-680欧的为Y+Y- ）然后测量手机电压。
有电压的那个就是X+，找到X+不用我说大家也知道哪个是X-了吧，X找到了然后找Y+ Y-，也不用我说了。
焊接完成后如果按上出下，按左出右，就将X+ X-,Y+ Y-两组分别对调就行了。
这个方法基本搞顶全部触摸。
4：触摸屏控制IC触控IC现大多用7643-LF ，TITSC2046和MT6301此3种通用触控IC6＃接X+7＃接Y+8＃接X-9＃接Y-触控IC4182和7843通用的2＃接X＋3#接Y＋4＃接X-5＃接Y-这下不会再接反了吧！改完触屏无法校正的，先恢复出厂，不行就用仪器格码片5：MTK换触摸屏必看MTK换触屏必看改触屏大家都会,但一般都要每根线试一遍才OK,费时费力,还显得技术低.1、触屏接口4根线，一般顺序排列为X+ Y+ X- Y-极少数排列为X+ X- Y+ Y-.2、触屏四周都有线,左边的对应X-，右边的对应X+，上边的对应Y-，下边的对应 Y+，X+ X-为一组阻值为 350欧-450欧，Y+ Y- 为一组阻值为 500欧-680欧.也就是说X+ X- 控制左右阻值350欧-450欧.Y+ Y-控制上下阻值500欧-680欧.3、看了上面的还不会的接着看下面的详细介绍吧!如果原来的触屏还能测出一组的阻值,那就把新触屏阻值一样的两脚接上原来位置.另外两脚随便接,左右反了就对调阻值350----450那组,上下反了就对调阻值500----680那组.如果原来的触屏粉碎了那就先随便焊上新触屏,看左右上下哪组反了,按上面的方法对调就行.如果只有中间有反应,那就是X 接 Y了,四根线全接错了,把相邻两脚对调,再按上面的方法试.4、试的时候先按出个数字或菜单,方便调整方位.触屏无论咋接都不管,那就是硬件损坏或断线.触屏错位,就校准.校准不了的,或只一侧错位的就是触屏质量差,再换个吧!没别的法.触屏只要大小一样就可以改,稍微小点也可以改,理论上无论大小都能改,只是美观问题.触屏下边的图案不一样的,可以用小刀剥下来换的,小心点就行6：手机触摸屏失灵维修1、首先选择点阵密度相同的（仔细观察会发现点阵的），有间距1mm的，有2mm 的，有2.8mm的，有3mm的；1/2mm可互换，2.8/3mm可互换，不然很难一次校准。
触摸按键方案报告
触摸按键方案报告触摸按键方案报告一、方案简介电容触摸传感大约在50多年前就已经出现，现在已经变得越来越易于实现且应用更为广泛。
触摸灯是电容触摸开关的一个经典示例。
触摸灯的出现已有很长一段时间，它由一个简单的电容式开关来开启、关闭灯泡及调节灯的亮度。
新技术使得可以对触摸按钮实现更为复杂的控制。
其关键是要有具有混合信号外设的单片机。
单片机提供了完成电容触摸传感、决策、响应以及其他系统相关任务的能力。
目前业内已有好几种电容触摸传感技术存在，多数技术是基于测量由于人手指触摸产生额外电容而改变的频率或占空比。
有些其他的方法则使用电荷平衡或是充电上升及下降时间的测量。
在便携式媒体播放器和移动手持终端等大容量、高可视性产品的应用中，触摸按键已被广泛采用。
由于其具有方便易用，时尚和低成本的优势，越来越多的电子产品开始从传统机械按键转向触摸式按键。
触摸按键方案优点:1、没有任何机械部件，不会磨损，无限寿命，减少后期维护成本。
2、其感测部分可以放置到任何绝缘层（通常为玻璃或塑料材料）的后面，很容易制成与周围环境相密封的键盘。
以起到防潮防水的作用。
3、面板图案随心所欲，按键大小、形状任意设计，字符、商标、透视窗等任意搭配，外型美观、时尚，不褪色、不变形、经久耐用。
从根本上解决了各种金属面板以及各种机械面板无法达到的效果。
其可靠性和美观设计随意性，可以直接取代现有普通面板（金属键盘、薄膜键盘、导电胶键盘）。
4、触摸按键板可提供UART、IIC、SPI等多种接口，满足各种产品接口需求。
二、原理概述如图1所示在PCB上构建的电容器，电容式触摸感应按键实际上只是PCB 上的一小块“覆铜焊盘”，触摸按键与周围的“地信号”构成一个感应电容，当手指靠近电容上方区域时，它会干扰电场，从而引起电容相应变化。
根据这个电容量的变化，可以检测是否有人体接近或接触该触摸按键。
接地板通常放置在按键板的下方，用于屏蔽其它电子产品产生的干扰。
此类设计受PCB上的寄生电容和温度以及湿度等环境因素的影响，检测系统需持续监控和跟踪此变化并作出基准值调整。
触摸感应开关改装方案
触摸感应开关改装方案1. 引言触摸感应开关是一种智能化的开关设备，它基于电容感应技术，能够实现通过触摸操作来控制电器开关的功能。
在日常生活中，触摸感应开关广泛应用于家庭照明、办公设备、智能家居等领域。
然而，市面上现有的触摸感应开关种类繁多，功能不尽相同。
本文将介绍一种触摸感应开关改装方案，通过改装普通开关，实现互联网控制、定时、遥控等功能。
2. 改装方案2.1 材料准备•一台普通的开关•触摸感应模块•继电器模块•电阻、电容等基础电子元件•面包板•杜邦线等连接线材2.2 硬件改装过程1.打开普通开关外壳，拆卸原有的开关模块。
2.将触摸感应模块固定到开关外壳内，确保触摸区域与开关位置一致。
3.连接触摸感应模块的输出引脚到继电器模块的控制引脚，通过继电器控制开关的开关量信号。
2.3 软件改装过程1.在电脑上选择开发平台，如Arduino，进行代码编写和烧录。
2.编写触摸感应模块的驱动程序，包括初始化、触摸检测和触摸事件处理等功能。
3.编写继电器模块的驱动程序，实现继电器的开关控制功能。
4.编写其他功能模块的代码，如互联网连接模块、定时模块和遥控模块等，根据需求选择对应的库进行开发。
3. 功能扩展3.1 互联网控制通过添加互联网连接模块，如Wi-Fi模块或蓝牙模块，可以实现触摸感应开关与智能家居控制中心的连接。
用户可以通过手机APP或电脑浏览器远程操控触摸感应开关，实现远程控制功能。
3.2 定时功能通过添加实时时钟模块和定时开关模块，可以实现触摸开关的定时功能。
用户可以在设定的时间段内自动开启或关闭触摸感应开关，实现自动化控制。
3.3 遥控功能通过添加红外遥控模块，可以实现触摸感应开关的遥控功能。
用户可以使用配套的遥控器，通过红外信号控制触摸感应开关的开关状态。
4. 总结通过本文介绍的触摸感应开关改装方案，我们可以将普通的开关改装为具有互联网控制、定时和遥控等功能的智能化开关设备。
这种改装方案可以应用于各种场景中，为用户带来更加便捷和智能的生活体验。
触摸开关方案介绍
触摸开关方案介绍
触摸开关方案由表面触摸开关与电子控制器组成，通过两者之间的信号传输实现对电路控制。
表面触摸开关有很多种，它们的基本原理是将触摸表面的控制信号转换为控制器能够识别的信号，然后由控制器根据用户按下的不同按钮来控制电路的开启和关闭。
触摸开关方案的优势是功能强大，兼容性好，能够控制复杂的电路，可以较好地满足用户的日常用电需求，同时它的设计简单，便于安装和维护，使它成为企业级触摸开关控制应用的一个重要解决方案。
有些高级的触摸开关方案还能够实现智能化功能，如自动启动，自动关闭等，为用户带来更多的便利。
另外，触摸开关方案还可以用于航空航天领域，例如载人航天器的控制系统等，需要更高的安全性和质量性能，将触摸开关用于这些领域，可以改善系统的可靠性和稳定性，提供可靠的控制环境。
总的来说，具有多种功能，能够满足不同领域的需求，因此。
