1、SW AGED NIPPLE CONC SMLS.：大小头同心无缝2、BLE/PSE：Beveled Large End/Plain Small End 大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、大端开破口/小端平端、小端开破口/大端平端4、ELBOW 90 DEG LR BW SMLS.：弯头90度长半径（R=1.5DN）对焊无缝SR ：短半径（R=1.0DN）5、PIPE SMLS PE/BE：无缝管平口/坡口6、GASKET FLAT RING：垫圈平面环形7、compressed asbestos fiber jointing sheet：石棉胶板8、SPECTACLE BLIND：8字盲板9、STUDBOLT ALLOY STEEL：双头螺栓合金钢10、NUMild Steel 软钢; 低碳钢软钢丝Mild Steel Arc Welding Electrode 低碳钢焊条Mild Steel Channel 槽钢Mild Steel Checkered Plate 花纹钢板Mild Steel Equal Angle 等边角钢Mild Steel Expanded Sheets 钢板网Mild Steel Fire Box 软钢板火箱Mild Steel Hexagonal Bolts 六角螺丝梗Mild Steel Hexagonal Bolts And Nuts 六角螺丝闩Mild Steel I-Beam 低碳工字钢Mild Steel Ingot 低碳钢锭Mild Steel Plate 软钢板Mild Steel Reinforcement (含钢量0.12--0.25%) 软钢钢筋Mild Steel Shank 软钢手柄Mild Steel Sheet 软钢皮TS：螺母（nut的复数）11、BOLT：螺栓12、FULL BORE：与管子等径的、直通式（V alve Ball, Full Bore全通径球阀）13、REDUCED/REGULAR BORE：缩径（Valve Ball, Reduced/Regular Bore缩径球阀）14、SW ENDS / CARBON STEEL BODY / DIMS TO BS EN：承插焊/碳钢阀体/尺寸按照英国及欧洲标准15、RF FLANGED ENDS：凸面法兰连接（表示阀门连接形式）16、TEE EQUAL：等径三通17、SOCKOLET：承插支管台18、THREBOLET：螺纹支管台19、常见阀门连接面英文表示：LUGGED ------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RING TYPE JOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKET WELD------>承插焊连接,不需法兰THREADED---->螺纹连接,不要法兰WAFER------>对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS 阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长BUTTERWELD/THREADED------>对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况SOCKET WELD /THREADED--->承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况20、V ALVE GATE / SOLID WEDGE：闸阀/整体楔形闸板21、MANUFACTURERS STANDARD：行业标准22、union：通常指的是活接头，也就是老师傅常说的“油印”；nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。
管道零件英文缩写

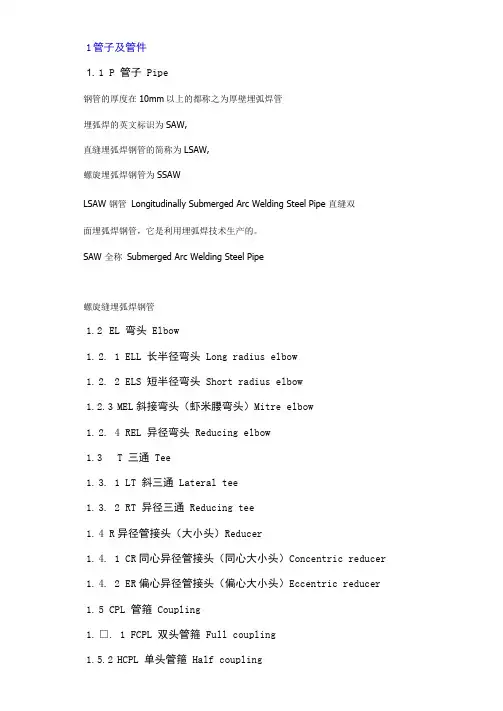

1管子及管件1. 1 P 管子Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的。
SAW 全称Submerged Arc Welding Steel Pipe螺旋缝埋弧焊钢管1.2EL 弯头Elbow1.2. 1 ELL 长半径弯头Long radius elbow1.2. 2 ELS 短半径弯头Short radius elbow1.2.3MEL斜接弯头（虾米腰弯头）Mitre elbow1.2. 4 REL 异径弯头Reducing elbow1.3T 三通Tee1.3. 1 LT 斜三通Lateral tee1.3. 2 RT 异径三通Reducing tee1.4 R异径管接头（大小头）Reducer1.4. 1 CR同心异径管接头（同心大小头）Concentric reducer 1.4. 2 ER偏心异径管接头（偏心大小头）Eccentric reducer 1.5 CPL 管箍Coupling1.□. 1 FCPL 双头管箍Full coupling1.5. 3 RCPL 异径管箍Reducing coupling1.6BU内外螺纹接头Bushing1.7UN 活接头Union1.8 HC 软管接头Hose coupler1.9 SE翻边短节Stub end1.10 NIP 短节Pipe nipple or straight nipple1.10. 1 SNIP 异径短节Swaged nipple1.11 CP管帽（封头）Cap1.12 PL管堵（丝堵）Plug1. 13 BLK 盲板Blank1. 13. 1 SB 8 字盲板Spectacle blind （blank）1. 14 RP 补强板Reinforcing pad支管台（或称加强管接头OLET加强管接头（OLET）的选用:当支管直径50SDNS200,选用不到标准三通时，应采用加强管接头连接。
管道零件英文缩写
1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管 Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAW钢管全称 Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
管道管件等等英文缩写
编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1。
2 EL 弯头 Elbow1。
2.1 ELL 长半径弯头 Long radius elbow1。
2.2 ELS 短半径弯头 Short radius elbow1。
2。
3 MEL 斜接弯头(虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1。
3。
1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头) Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1。
4。
2 ER 偏心异径管接头(偏心大小头） Eccentric reducer 1。
5 CPL 管箍 Coupling1。
5.1 FCPL 双头管箍 Full coupling1。
5。
2 HCPL 单头管箍 Half coupling1。
5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1。
7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1。
10。
1 SNIP 异径短节 Swaged nipple1。
11 CP 管帽(封头） Cap1。
12 PL 管堵（丝堵） Plug1。
13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1。
1 WNF 对焊法兰 Welding neck flange2。
1。
2 SOF 平焊法兰 Slip—on flange2.1。
管件英文代及缩写
1、swaged nipple cone smls.:大小头同心无缝2、BLE/PSE ：Beveled Large End/Plain Small End 大端开破口/小端平端3、PE/PE 、PBE、BLE/PSE 、BSE/PLE :平端/平端、两端平端、大端开破口/小端平端、端开破口/ 大端平端4、ELBOW 90 DEG LR BW SMLS. :弯头90 度长半径（R=1.5DN ）对焊无缝SR : 短半径（R=1.0DN ）5、PIPE SMLS PE/BE :无缝管平口/坡口6、GASKET FLAT RING :垫圈平面环形7、compressed asbestos fiber jointing sheet：石棉胶板8、SPECTACLE BLIND : 8 字盲板9、STUDBOLT ALLOY STEEL ：双头螺栓合金钢10、NUMild Steel 软钢; 低碳钢软钢丝Mild Steel Arc Welding Electrode 低碳钢焊条Mild Steel Channel 槽钢Mild Steel Checkered Plate 花纹钢板Mild Steel Equal Angle 等边角钢Mild Steel Expanded Sheets 钢板网Mild Steel Fire Box 软钢板火箱Mild Steel Hexagonal Bolts 六角螺丝梗Mild Steel Hexagonal Bolts And Nuts 六角螺丝闩Mild Steel I-Beam 低碳工字钢Mild Steel Ingot 低碳钢锭Mild Steel Plate 软钢板Mild Steel Reinforcement （含钢量0.12--0.25%）软钢钢筋Mild Steel Shank 软钢手柄Mild Steel Sheet 软钢皮TS:螺母（n ut的复数）11 、BOLT ：螺栓12、FULL BORE ：与管子等径的、直通式（Valve Ball, Full Bore 全通径球阀）13、REDUCED/REGULAR BORE ：缩径（Valve Ball, Reduced/Regular Bore 缩径球阀）14、SW ENDS / CARBON STEEL BODY / DIMS TO BS EN ：承插焊/碳钢阀体/尺寸按照英国及欧洲标准15、RF FLANGED ENDS ：凸面法兰连接（表示阀门连接形式）16、TEE EQUAL ：等径三通17、SOCKOLET ：承插支管台18、THREBOLET ：螺纹支管台19、常见阀门连接面英文表示：LUGGED?? ---- > 凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀, 属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RING TYPE JOINT ------ > 环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKET WELD ------- >承插焊连接,不需法兰THREADED ---- > 螺纹连接,不要法兰WAFER ----- > 对夹式连接,类似于凸耳的,也是一种阀门的结构形式,属于FLANGELESS 阀门,阀门本体没有法兰,但是要有配对法兰连接.螺栓要加长BUTTERWELD/THREADED ------- > 对焊/罗纹.都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况SOCKET WELD /THREADED---> 承插焊/螺纹,都不要法兰,一般是用于描述小阀门,两端的连接形式不同的情况20、VALVE GATE / SOLID WEDGE ：闸阀/整体楔形闸板21、MANUFACTURERS STANDARD ：行业标准22、union：通常指的是活接头，也就是老师傅常说的油印”nipple :一般是指用于软管站连接软管的接头，连接方式为多样（焊接/丝接/法兰连接）；pipe:—般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的车轱辘管”23、NIPPLE ：短节PBE：Plain Both End 两端平口POE /TOE：plain?one?end/thread?one?end 一端平口/一端螺纹24、CAP ：管帽25、VALVE CHECK PISTON ：止回阀活塞式26、THREADED ：螺纹27、GALVANISED ：镀锌28、NITRILE RUBBER ：丁腈橡胶29、HOT DIPPED GALV ANISED ：热浸锌30、BRONZE ：铜31、EFW Pipe :电熔焊管32、ERW 即电阻焊Electric?? resistance welding 的第一字母的缩写ERW 管与埋弧焊管的焊接方式有显着的不同，采用的是无填充金属的压力焊接方式，焊缝中没有填充其他成分，靠高频电流的集肤效应和临近效应，使板边瞬间加热到焊接温度，由挤压辊挤压形成锻造组织的焊缝。
管道管件等等英文缩写
编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1。
2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1。
2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1。
2。
4 REL 异径弯头 Reducing elbow1。
3 T 三通 Tee1。
3。
1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1。
4 R 异径管接头（大小头） Reducer1。
4。
1 CR 同心异径管接头（同心大小头) Concentric reducer 1。
4。
2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5。
1 FCPL 双头管箍 Full coupling1。
5。
2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1。
6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1。
8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1。
12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank）1。
14 RP 补强板 Reinforcing pad2．法兰2。
1 PLG 法兰 Flange2.1。
1 WNF 对焊法兰 Welding neck flange2.1。
2 SOF 平焊法兰 Slip—on flange2.1.3 SWF 承插焊法兰 Socket—welding flange2.1。
管道零件英文缩写
1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的。
SAW全称Submerged Arc Welding Steel Pipe螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
管道管件等等英文缩写
管道管件等等英文缩写编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6. 管道上用的小型设备6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7. 隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 .尺寸标注10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 .操作方式及工作参数12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 .施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14. 其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。
管件英文代号及缩写
精心整理1、swagednippleconcsmls.：大小头同心无缝2、BLE/PSE：BeveledLargeEnd/PlainSmallEnd大端开破口/小端平端3、PE/PE、PBE、BLE/PSE、BSE/PLE：平端/平端、两端平端、MildSteelCheckeredPlate花纹钢板MildSteelEqualAngle等边角钢MildSteelExpandedSheets钢板网MildSteelFireBox软钢板火箱MildSteelHexagonalBolts六角螺丝梗MildSteelHexagonalBoltsAndNuts六角螺丝闩MildSteelI-Beam低碳工字钢MildSteelIngot低碳钢锭MildSteelPlate软钢板17、SOCKOLET：承插支管台18、THREBOLET：螺纹支管台19、常见阀门连接面英文表示：LUGGED??------>凸耳对夹式的,法门的一种结构形式.一般用于大直径的止回阀或蝶阀,属于对夹连接的一个变种,要配对法兰.连接螺栓要加长RINGTYPEJOINT------>环连接面,这是法兰密封面的类型,一般这样写要法兰的.SOCKETWELD------>承插焊连接,不需法兰nipple：一般是指用于软管站连接软管的接头，连接方式为多样（焊接／丝接／法兰连接）；pipe：一般就指短管，其中的couple特指两头带法兰的短管连接，即俗称的“车轱辘管”。
23、NIPPLE：短节PBE：PlainBothEnd两端平口POE /TOE：plain?one?end/thread?one?end一端平口/一端螺纹24、CAP：管帽区组织细化，优质ERW焊管的焊缝可以达到与母材相同的韧性水准，这是埋弧焊接工艺无法达到的。
EFW 即电熔焊Electricfusionwelding??的第一字母的缩写埋弧焊（SAW）-电熔焊（EFW）的一种，就是通过一个或几个自耗电极与工件之间对金属加热使金属之间结合中的一种工艺，电弧使金属和填充材料充分融化，不需要加压，填充金属部分勤工全部来自于电极。
管道零件英文缩写
1管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAW钢管全称Submerged Arc Welding Steel Pipe?埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
管道零件英文缩写
1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
管件英文缩写大全 abbreviations of pipe fittings
管件英文缩写大全abbreviations of pipe fittingsA Anchor 固定ABS 绝对AG 石棉垫片Asbestos gasketAISI American Iron and Steel Institute 美国钢铁学会AL 铝AluminumANNY 退火AnnealedANSI American National Standards Institute 美国国家标准学会API American Petroleum Institute 美国石油学会APP 约、近似ApproximateAPPROX Approximate 大约，近似的APPX 附录AppendixAS 合金钢Alloy steelASB Asbestos 石棉ASI 美国规格学会标准ASME American Society Of Mechanical Engineers美国机械工程师协会ASME 美国机械工程师学会标准Association 美国水工协会ASSY Assembly 装配，组装ASTM American Society Of Testing Material 美国材料实验协会ASTM 美国材料试验协会标准AT 酸洗ATM Atmosphere 大气压AUST 奥氏体不锈钢Austenitic stainless-steelAUT 自动AutomaticAV 角阀AVG 平均AverageAW 电弧焊Arc weldingAWG American Wire Gage 美国线规AWS American Weld Society 美国焊接协会AWS 美国焊接协会标准AWWA American Water WorksB.C Bolted Cover(cap) 螺栓连接的阀兰盖（帽）B.E Bell End 承口BAV 球阀Ball valveB-B Beveled End-Beveled End 两端为坡口端BB Bolted Bonnet 栓柱连接的阀盖BC Bolt Circle 螺栓中心圆BC 螺栓分布圆Bolt circleBCT 螺栓冷紧Bolt cold tighteningBE Beveled End (for weld) 坡口（焊接用）BE 坡口端Beveled endBEDD 基础工程设计数据Basic engineering design dataBEP Both Ends Plain 两端平BET Both Ends Threaded 两端带螺纹BF Blind Flange 盲板法兰BF 法兰盖（日法兰）Blind flange BHY 螺栓热紧Bolt hot tighteningBL Battery Limit 装置区边界BL 装置边界线Battery limit lineBLD Blind 盲板BLDG Building 建筑物BLDG 建筑物BuildingBLF beveled long end 大端开坡口BLK 盲板BlankBM Bill Of Material 材料表BOP Bottom Of Pipe 管底BOP 管底Bottom of pipeBOS 支架底Bottom of supportB-P Beveled End —Plain End 坡口端.平端BRS 黄铜BrassBRZ 青铜BronzeBS 英国国家标准BSE 小端开坡口BU 内外螺纹接头BushingBUV 蝶阀Butterfly valveBV Ball Valve球阀BV Butterfly valve 蝶阀BV 呼吸阀Breather valveBW Butt Weld 对焊BW 对焊Butt weldingBWF butt weld flange 对焊法兰BWG Birmingham Wire Gage 伯明翰线规C Cap 管帽C 保冷Cold insulationC.I Cast Iron 铸铁C.R. Concentric Reducer 同心异径管C.S. Carbon Steel 碳钢C.S. Cold Spring 冷紧C.S.C. Car Seal Close 在关闭状态下封住C.V Check Valve 止回阀CA 腐蚀裕度Corrosion allowanceCAS 中国标准化协会标准CAS 铸钢Cast steelCB 中国造船总公司标准C-C Center to Center 中至中C-E Center to End 中至端面CE 焊条Covered electrodeC-F Center to Face 中至面CH.PL Checkered Plate 花纹钢管CH-OP Chain Operated 链条操纵的CHOP 链条操作Chain operatedCHV 止回阀Check valveCI Cast Iron铸铁CI 铸铁Cast ironCL Class 英制压力等级，等级，种类CL 等级ClassCL 净距（净空）ClearanceCL(屯) 中心线Center lineCLAS 低合金铸钢Cast low alloy steelCLEAR Clearance 间隙CM 色标Colour markCN 建北Construction northCO 清洗口Clean outCOD Continued on Drawing 接续图COFF 围堰CofferdamCOL Column 柱，塔CONC Concentric 同心的CONN Connection 连接，接口CONT.V. Control Valve 控制阀COP 管中心Center of pipeCP 管帽（封头）CapCPL 管箍CouplingCPLG Coupling 管接头，连轴节CR 同心异径管接头（同心大小头）Concentric reducer CS CARBON STEEL 碳钢CS 碳钢Carbon steelCSC 铅封关Car seal closeCSO 铅封开Car seal openCSP 冷紧Cold springCTC 中心至中心Center to centerCTE 中心至端部Center to endCTF 中心至面Center to faceCU 紫铜CopperCUST Customer 客CV Check Valve 止回阀CV 调节阀Control valveCVA 中国阀门行业标准CW 连续焊Continuous weldingD 直径DiameterDEDD 详细工程设计数据Detail engineering design dataDEG Degree 度DF Drain funnel 排液漏斗DF 排液漏斗Drain funnelDI 球墨铸铁Ductile ironDIA Diameter 直径Diaphragm VELVE 隔膜阀DIM Dimension 尺寸DIM 尺寸DimensionDIN 德国国家标准DIS 排出（口）DischargeDISCH Discharge 出口，排出DMF Double Male And Female 双重凹凸DN Down 下DN Nominal Diameter公称直径DN 公称直径Nominal diameterDR Drain 排液DR 排液DrainDRL--double random length (也就是12米左右)DS Directional Stop 定向限为架DTL 详图DetailDV 隔膜阀DWG Drawing 图DWGI 所在图号Drawing identificationDWGNO 图号Drawing numberE 东EastE.R. Eccentric Reducer 偏心异经管EC External Coating 外面涂防腐层ECC Eccentric 偏心EFW Electric Fusion Welded 电容焊的EFW 电熔焊Electric fusion weldingEIT 检查、探伤和实验Examination, inspection & testing EJ （原）核工业部标准EJ 补偿器Expansion jointEL 标高ElevationEL 弯头ElbowEL(ELEV) Elevation 标高；立面ELL Elbow 弯头ELL 长半径弯头Long radius elbowELS 短半径弯头Short radius elbowEQIOP Equipment 设备，装置EQUIV Equivalent 相当的ER 偏心异径管接头（偏心大小头）Eccentric reducer ERW Electric Resistance Welded 电阻焊的ERW PIPE: 是高频直缝焊管ERW 电阻焊Electric Resistance weldingESEW 事故沐浴洗眼器Emergency shower and eye washer EST 蒸汽外伴热External steam tracingET 电伴热Electric tracingETE 端到端End to endEW Eye Washer & Shower 洗眼器及淋浴器EXP.JT Expansion Joint 膨胀节F 现场FieldF/F 现场制造Field fabricatedFF 全平面密封Flate FaceFA 阻火器Flame arresterFC flange cover 法兰盖FCPL 双头管箍Full couplingFDN Foundation 基础FEF 法兰端面Flange and faceF-F Face To Face 面至面FF Flat Faced Or Full Faced 全平面；满平面FF Full Face 平面管道法兰FF 全平面Flat faceFGW Fusion Gas Weld 气熔焊FIG Figure 图FL Floor 楼面FL 楼板FloorFLAS 低合金锻钢Forged low alloy steelFLEX TUBE Flexible Tube 挠性管FLG Flange 法兰FLGD Flanged 法兰式的FLGF Flanged Face 法兰面FM 凹面密封FMG 金属平垫片Flat metallic gasketFOB Flat On Bottom 底面平FOB 底平Flat on bottomFOT Flat On Top 顶面平FOT 顶平Flat on topFP Fix Point 固定点FS Forged Steel 锻钢FS 锻钢Forged steelFSF 法兰密封面Flange scaling faceFTF Fitting To Fitting 管件直连FTF 面到面Face to faceFTG Fitting 管件FURND Furnished 提供的，装设的FW Field Weld 现伤焊FW 现场焊接Field weldingG Guide 导向G 表压G 垫片GasketGA Gage 表，表压，规（线规）GALV Galvanize 镀锌GB 国家标准GB/T 国家推荐标准GBn 国家标准（内部发行）GEAR OP Gear Operated 齿轮传动的GF 槽面Groove faceGJB 国家军用标准GL Ground Level 地面GLV Globe Valve 截止阀GLV 截止阀Globe valveGMAW Gas Metal Arc Weld 金属极惰气体保护焊GR.B.--grade b（B等级）GRD 地坪GroundGSAW 气体保护电弧焊Gas shielded-arc weldingGSKT Gasket 垫片GTAW (Inert)Gas Tungsten Arc Weld 惰性气体保护钨极电弧焊GV Gate Valve 闸阀GV Globe Valve 球心阀GV 闸阀Gate valveGW 气焊Gas weldingH Hanger 吊架H 保温Hot insulationH 高压管、管件及紧固件通用设计标准H 水平HorizontalH.CPLG Half Coupling 半节管接头H.P High Pressure 高压HADT 硬度实验Hardness testingHB 布氏硬度Brinnel hardnessHB 航空工业部标准HC Hose Connection 软管接头HC 软管接头Hose couplerHCPL 单头管箍Half couplingHDR Header 总管HEX Hexagon 六角形HF Hard Alloy Face on阀内件（阀心）HG 化学工业部标准HH Hand Hole 手孔HOR Horizontal 水平的HP 高点High pointHP 高压HS Hose Station 软管HS 软管站Hose stationHT 热处理Heat treatmentHYDT 水压实验Hydraulic testingI.S.B.L Inside Battery Limit 装置边界内恻ID Inside Diameter 内径ID 内径Inside diameterIN Inch 英寸INF 信息（资料）InformationINS Insulation 隔热INS 隔热Thermal insulationINST Instrument 仪表INV Invert (inside bottom of pipe) 管子内底IPS Iron Pipe size 铁管尺寸IR 内定位环Inner ringIR/OR 内外定位环Inner ring and outer ring ISNS Inside screw & Non-rising Stem 内螺纹非升杆ISO Isometric Drawing 周测图（空视图）ISO 国际标准ISRS Inside screw & Rising stem 内螺纹升杆IST 蒸汽内伴热Internal steam tracingJB 机械行业标准（原）机械工业部标准JB/TQ 机械电子工业部通用机械行业内部标准JB/Z （原）机械工业部指导性文件JC 国家建材局标准JIS 日本工业标准JJC 国家计量局标准JOB. No. 工号Job NumberJPI 日本石油学会标准JS Jack Screw 顶开（起）螺栓JT Joint 接头JZ、JG 城乡环境保护部标准L.H.THD Left Hand Thread 左螺纹L.P. Low Pressure 低压LAS 低合金钢Low alloy steelLC Locked Closed 在关闭状态下锁定LC 锁闭Lock closedLD 劳动人事部标准LEP Large end plain 大端为平的LER 透镜式金属环垫Lens ring gasketLET Large end Threaded 大端带螺纹LF 凹面Female faceLG Long 长LGF Lens Gasket Face 透镜垫连接面LIFT Lift Type 升降式LJ Lap Joint 搭接LJ 松套法兰Lapped joint flangeLJF Lap Joint Flange 松套法兰LM 管道混合器Line mixerLM 凸面Male faceLO Locked Open 在开启状态下锁定LO 锁开Lock openLOW 材料表List of materialLP 低点Low pointLP 松套法兰LPI (PT) 液体渗透检验Liquid penetrate inspection (test)LR Long Radius 长半径LRE Long Radius Elbow 长半径弯头LT 斜三通Lateral teeLTG Large Tongue & Groove 大椎槽LW 搭接焊Lap weldingM 金属材料Metallic materialM.L Match Line 连续线M.W. Mineral Wool 矿（物）棉MATL Material 材料MAX Maximum 最大MB Machine Bolt 机器螺栓（单头）MEL 斜接弯头（虾米腰弯头）Mitre elbowMF Male and Female 凸和凹MF Manufacture 制造厂MFF 凹凸面Male and female faceMFG Manufacture 制造MFM female and male flange 凹凸法兰MG 金属垫片Metallic gasketMH Manhole 人孔MHR 工时Man hourMI Malleable Iron 可锻铸铁MI 可锻铸铁Malleable ironMIL 美国军用标准MIN Minimum 最小MJ Mechanical Joint 机械接头MJG 金属包垫片Meta-jacket gasketML 接续分界线Match lineML 手动Manual controlMO 混合孔板Mixing orificeMPI (MT) 磁粉探伤Magnetic particle inspection (test)MSS Manufacturers Standardization Society of the Valve and Fittings Industry, Inc. 美国阀门和管件制造商标准化协会MSS 美国阀门和管件制造厂标准化协会标准MT 煤炭工业部标准MTO Material take-off 材料统计汇料MW Minimum Wall 最小壁厚N 北NorthN.B. Non-Bonnet 无阀盖NACE MR-0175--是一种防腐的标准NB Nominal Bore 公称孔径NC Normally Closed 常闭NC 正常关Normally closeNF neck flange 带颈法兰NF 法国国家标准NIP Nipple 短管NIP 短节Pipe nipple or straight nippleNMG 非金属垫片Non-metallic gasketNO INS No Insulation 不隔热NO Normally Open; 常开NOM Nominal 公称的；额定的NOZ Nozzle 管口NPS Nominal Pipe Size 公称管径NPS 美国标准直管螺纹National standard straight pipe thread NPSH Net Positive Suction Head 净正吸入压头NPT American National Taper 美国锥管螺纹Pipe Thread NPT 美国标准锥管螺纹National standard taper pipe thread NS Nominal Size 公称直径NU 螺母NutNV Needle Valve 针形阀NV 针形阀Needle valveOCR 八角形金属环垫Octagonal ring gasketOD Outside Diameter 外径OET One end Threaded 一端带螺纹OR Outside Radius 外半径OR 外定位环Outer ringORF Orifice 孔板ORIENT Orientation 方位OS & Y Outside Screw and Yoke 外螺纹阀杆和阀轭OSNB Outside Screw Non-Bonnet 外螺纹无阀盖OVR 椭圆形金属环垫Oval ring gasketP Plug 堵头P 防烫伤隔热Personnel protection insulationP 管子PipeP 压力PressureP.C.D. Pitch Circle Diameter 节圆直径PAP Piping Arrangement Plan 管道布置平面图P-B Plain End –Bevel End 平端—坡口端PB Pressure Seal Bonnet 压力密封的阀盖PBE 两段平端PC Pressure Seal Cap 压力密封的阀帽PD 清扫设施Purge devicePE Plain End (not beveled) 平端（无坡口）PE plain end 平端PE 平端面Plain end 1PF 平台PlatformPFD 工艺流程图Process flow diagramPH 预热PreheatingPJ/PR(或PJ/RJ) 活套环法兰PID Piping & Instrument Diagram管道及仪表流程图PID 管道和仪表流程图Piping & instrument diagram PL 管堵（丝堵）PlugPL 板式法兰PlatePLE plain small end 小端平端PLE 大端坡口PLG 法兰FlangePN Nominal Pressure 公称压力PN Plant North 工厂北向PN 公称压力Nominal pressurePNET 气压实验Pneumatic testingPOS point of Support 支承点P-P Plain End—Plain End 两端为平端PR 管桥Pipe rackPREP Preparation 加工准备PRV 泄压阀Pressure relief valvePS 管道支架（管架）Piping supportPSIA Pounds Per Square Inch Absolute 磅/PSIG Pounds Per Square Inch Gage 磅/PSL是表示该项下的管线管所使用的技术规范等级: PT Point 点PT 池PitPT.EL 点标高Point elevationPT.NO Part No. 件号PTFE Polytetrafluoroethylene 聚四氟乙烯PV Plug Valve 旋塞阀PV 旋塞阀Plug valve (cock)PVC Poly Vinyl Chloride 聚氯乙烯PWHT 焊后热处理Post weld heat treatmentQ/TH （原）机械工业部化工通用机械专业标准QB、SG 轻工业部标准QJ 航天工业部标准QTY Quantity 数量R Radius 半径R 异径管接头（大小头）ReducerR.E 偏心异径管R.H.THD Right Hand Thread 右螺旋RC Conc.reducer 同心大小头RC 洛氏硬度RCPL 异径管箍Reducing couplingRD 爆破片（爆破膜）Rupture diskRE Ecc.reducer 偏心大小头RED Reducer 异径管REDF 异径法兰Reducing flangeREF DWG 参考图Reference drawingREF Reference 参考REINF Reinforce 加强REL 异径弯头Reducing elbowREQD Required 需要；申请REV Revision 修改REV. No. 修改号Revision numberRF Raised Face 凸面RF Raised Face 凸面管道法兰凸面RG Ring Gasket 环形垫片RG 橡胶垫片Rubber gasketRI (RT) 射线探伤Radiographic inspection (test) RJ Ring Joint Face 环连接面管道法兰环连接面RJ Ring Joint 环垫接头RJ 环连接面Ring joint faceRJ 梯型槽密封Ring JointRO Restriction Orifice 限流孔板RO 限流孔板Restriction orificeRP 补强板Reinforcing padRPM Revolutions Per Minute 转/分RPS Revolutions Per Second 转/秒RS Resting Support 支承架，滑动架RT 异径三通Reducing teeRTG （压力）等级RatingRTJ Ring Type Joint（见RJ）RV Relief Valve 安全泄液阀RV 减压阀Pressure reducing valveS Spring 弹簧（管架用）S 南SouthSAW (Automatic)Submerged Arc Weld 自动埋弧焊SAW PIPE: 是高频埋弧焊管SB 8字盲板Spectacle blind (blank)SB Screwed Bonnet 螺纹阀盖SB Stud Bolt 双头螺栓SB 螺柱Stud boltSC Sample Cooler 取样冷却器SC 采样接口Sample connectionSC 取样冷却器Sample coolerSCH Schedule 管壁厚系列号SCH 表号Schedule numberSCH40--管件的壁厚SCRD Screwed 螺纹SD 水力电力部标准SE 翻边短节Stub endSEP Small end Plain 小端为平的SEQ 序号（顺序）SequenceSET Small end Threaded 小端带螺纹SEW 密封焊Seal weldingSF Semi-Finished 半光SF Slip on flange 平焊法兰SF 现场决定Suit in fieldSFG 堆焊SurfacingSG Sight Glass 视镜SG 视镜Slight glassSGV 插板阀SH Surface Hard Facing 硬质密封面SHLT 棚ShelterSIL 消声器SilencerSJT 蒸汽夹套伴热Steam-jacket tracingSK Sketch 草图SM SEAMLESS PIPE--无缝管件SMAW Shielded Metal Arc Weld 有保护的金属电弧焊SMG 半金属垫片Semi metallic gasketSMLS Seamless 无缝SMSG 齿形金属垫片Solid metal serrated gasketSN Swaged Nipple 异径短管SNIP 异径短节Swaged nippleSO Slip –On 滑套SO 蒸气吹扫（口）Steam outSOF Slip –On Flange 滑套法兰SOF 平焊法兰Slip-on flangeSPDWG(ISODWG) 管段图Spool drawing (each line isometric drawing) SPEC Specification 规定，说明SPL Sound Pressure Lever 升压水准SPR 气液分离器SeparatorSQ Square 方的，平方SR Shout Radius 短半径SR 短半径SR 过滤器StrainerSR 应力消除Stress reliefSRB 桶式过滤器Bucket type strainerSRE Short Radius Elbow 短半径弯头SRFF Socket Raised Face Flange 承插凸面法兰SRT T型过滤器T-type strainerSRY Y型过滤器Y-type strainerSS Stainless Steel 不锈钢SS 不锈钢Stainless steelST Steam Trap 蒸汽疏水阀ST 蒸汽疏水阀Steam trapSTD Standard 标准STD 标准StandardSTG Small Tongue & Groove 小椎槽面STL Steel 钢STM Steam 蒸汽STM.TR Steam Tracing 蒸汽拌热STRU 构架（构筑物）StructureSUC 吸入（口）SuctionSUCT Suction 吸入口SV Safety Valve 安全泄气阀SV 安全阀Safety valveSW Socket Weld 承插焊SW 承插焊Socket weldingSWF 承插焊法兰Socket-welding flangeSWG Swage 锻造，模锻SWG 缠绕式垫片Spiral wound gasketSWMG Swing Type 旋启式SWSR 弹簧垫圈Spring washerSY （原）石油部标准SYM Symmetrical 对称的SYM 对称的SymmetricalT Tee 三通T 管道伴热（冷）TracingT 螺纹法兰Threaded flangeT 温度TemperatureT&I 伴热Tracing and insulationTC Tee (C ) 等径三通TE Threaded End 螺纹端TEG 聚四氟乙烯包复垫片PTFE envelope gasket TEMP Temperature 温度TF 榫面Tongue faceTG Tongue & Groove 椎槽TG 榫槽面Tongue and groove faceTG 槽面密封THD Threaded 螺纹的TH 螺纹法兰TH Threaded 螺纹的THK Thickness 厚度THR 螺纹ThreadTL Tangent Line 切线TN True North 真实北向TR Tee ( R ) 异径三通TOC Top of Concrete 混凝土北向Top of Steel 钢结构顶面TOP Top of pipe 管顶TOS Top of Support 支架顶面TSR 临时过滤器Temporary strainerTW 定位焊Tack weldingTWV 三通阀TYP Typical 典型的UB Union Bonnet 带活接头的阀盖UC Union Cap 带活接头的阀帽UC 公用工程接头Utility connection 1UG 地下UndergroundUI (UT) 超声探伤Ultrasonic inspection (test) UN Union 活接头UTL 公用系统UtilityV Valve 阀V 竖直、铅直、直立VerticalVAC Vacuum 真空VAR Variable 可变的VE 外观检查Visual examinationVERT Vertical 垂直的VOL Volume 卷，册，容量，体积VT vent 放空放气W 焊接WeldingW 西WestW.P. Working Point 工作点W/E 设备带来With equipmentW/I 仪表带来With instrumentWB Weld Branch 焊接支管WC Weld Cap 焊接管帽WD Width 宽度WE Weld End 焊接端WL Weld Line 焊接线WN Weld Neck 对焊法兰（颈部）WNF Weld Neck Flange 对焊法兰WNF 对焊法兰Welding neck flangeWP Working Pressure 工作压力WSR 垫圈WasherWT Wall Thickness 壁厚WT 重量WeightWW 焊丝Welding wireXH Extra Heavy 加强的，加厚的XS Extra Strong 加强的XXH Double Extra Heavy 双倍加强（厚）的XXS Double Extra Strong 双倍加强的XXS 特强Double extra strongYB 冶金部标准YP Yield Point 屈服点ZB 行业标准（专业标准）ZBn 行业标准（内部发行）ZJB 专业军用标准。
管道零件英文缩写
1.1 P 管子Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW钢管Longitudinally Submerged Arc Welding Steel Pipe直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAV钢管全称Submerged Arc Weldi ng Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管EL 弯头ElbowELL 长半径弯头Long radius elbowELS 短半径弯头Short radius elbowMEL斜接弯头（虾米腰弯头）Mitre elbowREL 异径弯头Reduci ng elbowT三通TeeLT 斜三通Lateral teeRT 异径三通Reducing teeR异径管接头（大小头）ReducerCR同心异径管接头（同心大小头）Co nee ntric reducerER偏心异径管接头（偏心大小头）Ecce ntric reducerCPL 管箍Coupli ngFCPL 双头管箍Full coupli ngHCPL 单头管箍Half coupli ngRCPL 异径管箍Reduci ng coupli ngBU内外螺纹接头BushingUN活接头UnionHC 软管接头Hose couplerSE翻边短节Stub endNIP 短节Pipe nipple or straight nippleSNIP 异径短节Swaged nippleCP管帽（封头）CapPL管堵（丝堵）PlugBLK 盲板Bla nkSB 8 字盲板Spectacle blind （blank）RP 补强板Rei nforci ng pad支管台（或称加强管接头OLET加强管接头（OLET的选用：当支管直径50< DNC200,选用不到标准三通时，应采用加强管接头连接。
管道管件等等英文缩写
编号缩写中文名称英文名称1．管子及管件1.1 P 管子 Pipe1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad2．法兰2.1 PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flange2.2 FSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件4.1 B 螺栓 Bolt4.1.1 SB 螺柱 Stud bolt4.2 NU 螺母 Nut4.3 TB 花蓝螺母 Turnbuckle4.4 WSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门5.1 GV 闸阀 Gate valve5.2 GLV 截止阀 Globe valve5.3 CHV 止回阀 Check valve5.4 BUV 蝶阀 Butterfly valve5.5 BAV 球阀 Ball valve5.6 PV 旋塞阀 Plug valve (cock)5.7 CV 调节阀 Control valve5.8 SV 安全阀 Safety valve5.9 RV 减压阀 Pressure reducing valve5.10 ST 蒸汽疏水阀 Steam trap5.11 PRV 泄压阀 Pressur relief valve5.12 BV 呼吸阀 Breather valve5.13 NV 针形阀 Needle valve5.14 AV 角阀5.15 DV 隔膜阀5.16 TWV 三通阀5.17 SGV 插板阀6. 管道上用的小型设备6.1 SPR 气液分离器 Separator6.2 FA 阻火器 Flame arrester6.3 SR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer6.3.4 TSR 临时过滤器 Temporary strainer6.4 SIL 消声器 Silencer6.5 SG 视镜 Slight glass6.6 SC 取样冷却器 Sample cooler6.7 DF 排液漏斗 Drain funnel6.8 LM 管道混合器 Line mixer6.9 RO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orifice6.1 RD 爆破片（爆破膜） Rupture disk6.11 EJ 补偿器 Expansion joint7. 隔热、伴热7.1 INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulation 7.2 T&I 伴热 Tracing and insulation7.3 T 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steel8.2 THK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置9.1 CN 建北 Construction north9.2 E 东 East9.3 W 西 West9.4 S 南 South9.5 N 北 North9.6 H 水平 Horizontal9.7 V 竖直、铅直、直立 Vertical9.8 GRD 地坪 Ground9.9 UG 地下 Underground9.10 BL 装置边界线 Battery limit line9.11 ESEW 事故沐浴洗眼器 Emergency shower and eye washer 9.12 HS 软管站 Hose station9.13 ML 接续分界线 Match line9.14 PS 管道支架（管架） Piping support9.15 PR 管桥 Pipe rack9.16 STRU 构架（构筑物） Structure9.17 BLDG 建筑物 Building9.18 PD 清扫设施 Purge device9.19 PT 池 Pit9.20 SHLT 棚 Shelter9.21 COFF 围堰 Cofferdam9.22 FL 楼板 Floor9.23 PF 平台 Plateform10 .尺寸标注10.1 EL 标高 Elevation10.2 BOP 管底 Bottom of pipe10.3 COP 管中心 Center of pipe10.4 TOP 管顶 Top of pipe10.5 FOB 底平 Flat on bottom10.6 FOT 顶平 Flat on top10.7 CL(屯) 中心线 Center line10.8 TL 切线 Tangent line10.9 SYM 对称的 Symmetrical10.10 BOS 支架底 Bottom of support10.11 TOS 支架顶 Top of support10.12 CL 净距（净空） Clearance10.13 CTC 中心至中心 Center to center10.14 CTF 中心至面 Center to face10.15 CTE 中心至端部 Center to end10.16 ETE 端到端 End to end10.17 FEF 法兰端面 Flange and face10.18 FTF 面到面 Face to face10.19 D 直径 Diameter10.20 DN 公称直径 Nominal diameter10.21 ID 内径 Inside diameter10.22 OD 外径 Outside diameter10.23 DIM 尺寸 Dimension10.24 MAX 最大 Maximum10.25 MIN 最小 Minimum10.26 AVG 平均 Average10.27 APP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表11.1 PFD 工艺流程图 Process flow diagram11.2 PID 管道和仪表流程图 Piping & instrument diagram11.3 COD 接续图 Continued on drawing11.4 DTL 详图 Datail11.5 SPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) 11.6 DWGNO 图号 Drawing number11.7 DWGI 所在图号 Drawing identification11.8 LOW 材料表 List of material11.9 MTO 汇料 Material take-off11.10 APPX 附录 Appendix11.11 JOB. No. 工号 Job Number11.12 BEDD 基础工程设计数据 Basic engineering design data11.13 DEDD 详细工程设计数据 Detail engineering design data11.14 REV. No. 修改号 Recision number11.15 REF DWG 参考图 Reference drawing11.16 SC 采样接口 Sample connection12 .操作方式及工作参数12.1 AUT 自动 Automatic12.2 ML 手动 Manual control12.3 CHOP 链条操作 Chain operated12.4 CSC 铅封关 Car seal close12.5 CSO 铅封开 Car seal open12.6 LC 锁闭 Lock closed12.7 LO 锁开 Lock open12.8 NC 正常关 Normally close12.9 NO 正常开 Normally open12.10 ATM 大气压 Atmosphere12.11 PN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压12.14 (T) 温度 Temperature12.15 (P) 压力 Pressure13 .施工13.1 W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field welding13.2 HT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatment13.3 EIT 检查、探伤和实验 Examination, inspection & testing 13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 Annealed13.4 PE 平端面 Plain end13.5 BE 坡口端 Belelled end13.6 THR 螺纹 Thread13.7 HB 布氏硬度 Brinnel hardness13.8 RC 洛氏硬度14. 其他14.1 FDN 基础 Foundation14.2 INF 信息（资料） Information14.3 REF 参考 Reference14.4 REV 修改 Revision14.5 SEQ 序号（顺序） Sequence14.6 W/E 设备带来 With equipment14.7 W/I 仪表带来 With instrument14.8 CM 色标 Colour mark14.9 CA 腐蚀裕度 Corrosion allowance14.10 UTL 公用系统 Utility14.11 UC 公用工程接头 Utility connection14.12 QTY 数量 Quantity14.13 WT 重量 Weight14.14 MHR 工时 Man hour14.15 BC 螺栓分布圆 Bolt circle14.16 HP 高点 High point14.17 LP 低点 Low point14.18 SUC 吸入（口） Suction14.19 DIS 排出（口） Discharge14.20 SO 蒸气吹扫（口） Steam out14.21 NPT 美国标准锥管螺纹 National standard taper pipe thread 14.22 NPS 美国标准直管螺纹 National standard straight pipe thread 14.23 DR 排液 Drain14.24 VT 放气 Vent14.25 RTG （压力）等级 Rating14.26 CL 等级 Class14.27 SMLS 无缝 Seamless。
管道管件等等英文缩写
1．管子及管件P 管子 PipeEL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbowT 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing teeR 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing couplingBU 内外螺纹接头 BushingUN 活接头 UnionHC 软管接头 Hose couplerSE 翻边短节 Stub endNIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nippleCP 管帽（封头） CapPL 管堵（丝堵） PlugBLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)RP 补强板 Reinforcing pad2．法兰PLG 法兰 Flange2.1.1 WNF 对焊法兰 Welding neck flange2.1.2 SOF 平焊法兰 Slip-on flange2.1.3 SWF 承插焊法兰 Socket-welding flange2.1.4 T 螺纹法兰 Threaded flange2.1.5 LJ 松套法兰 Lapped joint flange2.1.6 REDF 异径法兰 Reducing flange2.1.7 BF 法兰盖（日法兰） Blind flangeFSF 法兰密封面 Flange scaling face2.2.1 FF 全平面 Flat face2.2.2 RF 凸台面 Raised face2.2.3 MFF 凹凸面 Male and female face2.2.4 LF 凹面 Female face2.2.5 LM 凸面 Male face2.2.6 RJ 环连接面 Ring joint face2.2.7 TG 榫槽面 Tongue and groove face2.2.8 TF 榫面 Tongue face2.2.9 GF 槽面 Groove face3 .垫片3.1 G 垫片 Gasket3.1.1 NMG 非金属垫片 Non-metallic gasket3.1.1.1 AG 石棉垫片 Asbestos gasket3.1.1.2 RG 橡胶垫片 Rubber gasket3.1.1.3 TEG 聚四氟乙烯包复垫片 PTFE envelope gasket 3.1.2 SMG 半金属垫片 Semimetallic gasket3.1.2.1 MJG 金属包垫片 Meta-jacket gasket3.1.2.2 SWG 缠绕式垫片 Spiral wound gasket3.1.3 MG 金属垫片 Metallic gasket3.1.3.1 FMG 金属平垫片 Flat metallic gasket3.1.3.2 SMSG 齿形金属垫片 Solid metal serrated gasket 3.1.3.3 LER 透镜式金属环垫 Lens ring gasket3.1.3.4 OCR 八角形金属环垫 Octagonal ring gasket3.1.3.5 OVR 椭圆形金属环垫 Oval ring gasket3.1.3.6 IR/OR 内外定位环 Inner ring and outer ring 3.1.3.7 IR 内定位环 Inner ring3.1.3.8 OR 外定位环 Outer ring4 .坚固件B 螺栓 Bolt4.1.1 SB 螺柱 Stud boltNU 螺母 NutTB 花蓝螺母 TurnbuckleWSR 垫圈 Washer4.4.1 SWSR 弹簧垫圈 Spring washer5 .阀门GV 闸阀 Gate valveGLV 截止阀 Globe valveCHV 止回阀 Check valveBUV 蝶阀 Butterfly valveBAV 球阀 Ball valvePV 旋塞阀 Plug valve (cock)CV 调节阀 Control valveSV 安全阀 Safety valveRV 减压阀 Pressure reducing valveST 蒸汽疏水阀 Steam trapPRV 泄压阀 Pressur relief valveBV 呼吸阀 Breather valveNV 针形阀 Needle valveAV 角阀DV 隔膜阀TWV 三通阀SGV 插板阀6. 管道上用的小型设备SPR 气液分离器 SeparatorFA 阻火器 Flame arresterSR 过滤器 Strainer6.3.1 SRY Y型过滤器 Y-type strainer6.3.2 SRT T型过滤器 T-type strainer6.3.3 SRB 桶式过滤器 Bucket type strainer 6.3.4 TSR 临时过滤器 Temporary strainer SIL 消声器 SilencerSG 视镜 Slight glassSC 取样冷却器 Sample coolerDF 排液漏斗 Drain funnelLM 管道混合器 Line mixerRO 限流孔板 Restriction orifice6.9.1 MO 混合孔板 Mixing orificeRD 爆破片（爆破膜） Rupture diskEJ 补偿器 Expansion joint7. 隔热、伴热INS 隔热 Thermal insulation7.1.1 H 保温 Hot insulation7.1.2 C 保冷 Cold insulation7.1.3 P 防烫伤隔热 Personnel protection insulationT&I 伴热 Tracing and insulationT 管道伴热（冷） Tracing7.3.1 EST 蒸汽外伴热 External steam tracing7.3.2 IST 蒸汽内伴热 Internal steam tracing7.3.3 SJT 蒸汽夹套伴热 Steam-jacket tracing7.3.4 ET 电伴热 Electric tracing8 .配管材料和等级8.1 M 金属材料 Metallic material8.1.1 CS 碳钢 Carbon steel8.1.2 CAS 铸钢 Cast steel8.1.3 FS 锻钢 Forged steel8.1.4 AS 合金钢 Alloy steel8.1.5 SS 不锈钢 Stainless steel8.1.6 AUST SS 奥氏体不锈钢 Austenitic stainless-steel 8.1.7 CI 铸铁 Cast iron8.1.8 MI 可锻铸铁 Malleable iron8.1.9 DI 球墨铸铁 Ductile iron8.1.10 AL 铝 Aluminum8.1.11 BRS 黄铜 Brass8.1.12 BRZ 青铜 Bronze8.1.13 CU 紫铜 Copper8.1.14 LAS 低合金钢 Low alloy steel8.1.15 FLAS 低合金锻钢 Forged low alloy steel8.1.16 CLAS 低合金铸钢 Cast low alloy steelTHK 壁厚 Thickness8.2.1 SCH 表号 Schedule number8.2.2 STD 标准 Standard8.2.3 XS 加强 Extra strong8.2.4 XXS 特强 Double extra strong9. 装置布置CN 建北 Construction northE 东 EastW 西 WestS 南 SouthN 北 NorthH 水平 HorizontalV 竖直、铅直、直立 VerticalGRD 地坪 GroundUG 地下 UndergroundBL 装置边界线 Battery limit lineESEW 事故沐浴洗眼器 Emergency shower and eye washer HS 软管站 Hose stationML 接续分界线 Match linePS 管道支架（管架） Piping supportPR 管桥 Pipe rackSTRU 构架（构筑物） StructureBLDG 建筑物 BuildingPD 清扫设施 Purge device9.19 PT 池 PitSHLT 棚 ShelterCOFF 围堰 CofferdamFL 楼板 FloorPF 平台 Plateform10 .尺寸标注EL 标高 ElevationBOP 管底 Bottom of pipeCOP 管中心 Center of pipeTOP 管顶 Top of pipeFOB 底平 Flat on bottomFOT 顶平 Flat on topCL(屯) 中心线 Center lineTL 切线 Tangent lineSYM 对称的 SymmetricalBOS 支架底 Bottom of supportTOS 支架顶 Top of supportCL 净距（净空） ClearanceCTC 中心至中心 Center to center CTF 中心至面 Center to faceCTE 中心至端部 Center to endETE 端到端 End to endFEF 法兰端面 Flange and faceFTF 面到面 Face to faceD 直径 DiameterDN 公称直径 Nominal diameterID 内径 Inside diameterOD 外径 Outside diameterDIM 尺寸 DimensionMAX 最大 MaximumMIN 最小 MinimumAVG 平均 AverageAPP 约、近似 Approximate10.28 PT.EL 点标高 Point elevation11. 图表PFD 工艺流程图 Process flow diagramPID 管道和仪表流程图 Piping & instrument diagramCOD 接续图 Continued on drawingDTL 详图 DatailSPDWG (ISODWG) 管段图 Spool drawing (each line isometric drawing) DWGNO 图号 Drawing numberDWGI 所在图号 Drawing identificationLOW 材料表 List of materialMTO 汇料 Material take-offAPPX 附录 AppendixJOB. No. 工号 Job NumberBEDD 基础工程设计数据 Basic engineering design dataDEDD 详细工程设计数据 Detail engineering design dataREV. No. 修改号 Recision numberREF DWG 参考图 Reference drawingSC 采样接口 Sample connection12 .操作方式及工作参数AUT 自动 AutomaticML 手动 Manual controlCHOP 链条操作 Chain operatedCSC 铅封关 Car seal closeCSO 铅封开 Car seal openLC 锁闭 Lock closedLO 锁开 Lock openNC 正常关 Normally closeNO 正常开 Normally openATM 大气压 AtmospherePN 公称压力 Nominal pressure12.12 A 绝压12.13 G 表压(T) 温度 Temperature(P) 压力 Pressure13 .施工W 焊接 Welding13.1.1 AW 电弧焊 Arc welding13.1.2 GSAW 气体保护电弧焊 Gas shielded-acr welding 13.1.3 EFW 电熔焊 Elecric fusion welding13.1.4 ERW 电阻焊 Electric Resistance welding13.1.5 GW 气焊 Gas welding13.1.6 LW 搭接焊 Lap welding13.1.7 BW 对焊 Butt welding13.4.8 TW 定位焊 Tack welding13.1.9 SW 承插焊 Socket welding13.1.10 CW 连续焊 Continuous welding13.1.11 SEW 密封焊 Seal welding13.1.12 SFG 堆焊 Surfacing13.1.13 FW 现场焊接 Field weldingHT 热处理 Heat treatment13.2.1 PH 预热 Preheating13.2.2 SR 应力消除 Stress relief13.2.3 PWHT 焊后热处理 Post weld heat treatmentEIT 检查、探伤和实验 Examination, inspection & testing13.3.1 VE 外观检查 Visual examination13.3.2 UI (UT) 超声探伤 Ultrasonic inspection (test)13.3.3 RI (RT) 射线探伤 Radiographic inspection (test)13.3.4 MPI (MT) 磁粉探伤 Magnetic particle inspection (test) 13.3.5 LPI (PT) 液体渗透检验 Liquid penterant inspection (test) 13.3.6 HADT 硬度实验 Hardness testing13.3.7 HYDT 水压实验 Hydraulic testing13.3.8 PNET 气压实验 Pneumatic testing13.3.9 CE 焊条 Covered electrode13.3.10 WW 焊丝 Welding wire13.3.11 ASSY 装配、组合 Assembly13.3.12 F 现场 Field13.3.13 F/F 现场制造 Field fabricated13.3.14 SF 现场决定 Suit in field13.3.15 CSP 冷紧 Cold spring13.3.16 BCT 螺栓冷紧 Bolt cold tightening13.3.17 BHY 螺栓热紧 Bolt hot tightening13.3.18 CO 清洗口 Clean out13.3.19 ANNY 退火 AnnealedPE 平端面 Plain endBE 坡口端 Belelled endTHR 螺纹 ThreadHB 布氏硬度 Brinnel hardnessRC 洛氏硬度14. 其他FDN 基础 FoundationINF 信息（资料） InformationREF 参考 ReferenceREV 修改 RevisionSEQ 序号（顺序） SequenceW/E 设备带来 With equipmentW/I 仪表带来 With instrument14.8 CM 色标 Colour markCA 腐蚀裕度 Corrosion allowanceUTL 公用系统 UtilityUC 公用工程接头 Utility connectionQTY 数量 QuantityWT 重量 WeightMHR 工时 Man hourBC 螺栓分布圆 Bolt circleHP 高点 High pointLP 低点 Low pointSUC 吸入（口） SuctionDIS 排出（口） DischargeSO 蒸气吹扫（口） Steam outNPT 美国标准锥管螺纹 National standard taper pipe threadNPS 美国标准直管螺纹 National standard straight pipe thread DR 排液 DrainVT 放气 VentRTG （压力）等级 RatingCL 等级 ClassSMLS 无缝 Seamless。
管道零件英文缩写
1 管子及管件1.1P 管子Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头Elbow1.2.1 ELL 长半径弯头Long radius elbow1.2.2 ELS 短半径弯头Short radius elbow1.2.3 MEL 斜接弯头〔虾米腰弯头〕Mitre elbow1.2.4 REL 异径弯头Reducing elbow1.3 T 三通Tee1.3.1 LT 斜三通Lateral tee1.3.2 RT 异径三通Reducing tee1.4 R 异径管接头〔大小头〕Reducer1.4.1 CR 同心异径管接头〔同心大小头〕Concentric reducer 1.4.2 ER 偏心异径管接头〔偏心大小头〕Eccentric reducer 1.5 CPL 管箍Coupling1.5.1 FCPL 双头管箍Full coupling1.5.2 HCPL 单头管箍Half coupling1.5.3 RCPL 异径管箍Reducing coupling1.6 BU 内外螺纹接头Bushing1.7 UN 活接头Union1.8 HC 软管接头Hose coupler1.9 SE 翻边短节Stub end1.10 NIP 短节Pipe nipple or straight nipple1.10.1 SNIP 异径短节Swaged nipple1.11 CP 管帽〔封头〕Cap1.12 PL 管堵〔丝堵〕Plug1.13 BLK 盲板Blank1.13.1 SB 8字盲板Spectacle blind (blank)1.14 RP 补强板Reinforcing pad支管台〔或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
管件的各种英文缩写完整版
管件的各种英文缩写集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]管件的各种英文缩写管道英文缩写AAnchor固定ABS*Absolute绝对的AISI*AmericanIronandSteelInstitute美国钢铁学会ANSI*AmericanNationalStandardsInstitute美国国家标准学会API*AmericanPetroleumInstitute美国石油学会APPROX*Approximate大约，近似的ASBAsbestos石棉ASME*AmericanSocietyOfMechanicalEngineers美国机械工程师协会ASSY*Assembly装配，组装ASTM*AmericanSocietyOfTestingMaterial美国材料实验协会ATM*Atmosphere大气压AWG*AmericanWireGage美国线规AWS*AmericanWel****Society美国焊接协会AWWA*AmericanWaterWorksAssociation美国水工协会BBBBoltedBonnet栓柱连接的阀盖BBByBuyer买方供货B-BBeveledEnd-BeveledEnd两端为坡口端BCBoltCircle螺栓中心圆B.CBoltedCover(cap)螺栓连接的阀兰盖（帽）BEBeveledEnd(forwel****)坡口（焊接用）B.EBellEnd承口BEPBothEndsPlain两端平BETBothEndsThreaded两端带螺纹BLBatteryLimit装置区边界BFBlindFlange盲板法兰BLDBlind盲板BLDG*Buil****建筑物BMBillOfMaterial材料表BOPBottomOfPipe管底B-PBeveledEnd—PlainEnd坡口端.平端BVButterflyvalve蝶阀BWG*BirminghamWireGage伯明翰线规BWButtWeld对焊CCCap管帽C-CCentertoCenter中至中C-ECentertoEnd中至端面C-FCentertoFace中至面CH-OPChainOperated链条操纵的CH.PLCheckeredPlate花纹钢管C.I*CastIron铸铁CL*Class英制压力等级，等级，种类CLEARClearance间隙CODContinuedonDrawing接续图COL*Column柱，塔CONCConcentric同心的CONNConnection连接，接口CONT*Continue连续CONT.V.ControlValve控制阀CPLGCoupling管接头，连轴节C.R.ConcentricReducer同心异径管C.S.*CarbonSteel碳钢C.S.ColdSpring冷紧CUSTCustomer客C.VCheckValve止回阀DDEG*Degree度DFDrainfunnel排液漏斗DIA*Diameter直径DIM*Dimension尺寸DISCH*Discharge出口，排出DiaphragmVELVE 隔膜阀DMFDoubleMaleAndFemale双重凹凸DNNorminalDiameter公称直径DNDown下DRDrain排液DSDirectionalStop定向限为架DWG*Drawing图EE*East东ECExternalCoating外面涂防腐层ECCEccentric偏心EFWElectricFusionWelded电容焊的EL(ELEV)*Elevation标高；立面ELLElbow弯头EQIOPEquipment设备，装置EQUIVEquivalent相当的E.R.EccentricReducer偏心异经管ERWElectricResistanceWelded电阻焊的EWEyeWasher&Shower洗眼器及淋浴器EXP.JTExpansionJoint膨胀节FFDNFoundation基础FFFlatFacedOrFullFaced全平面；满平面F-FFaceToFace面至面FGWFusionGasWel****气熔焊FIG*Figure 图FLFloor楼面FLEXTUBEFlexibleTube挠性管FLGFlange法兰FLGDFlanged法兰式的FLGFFlangedFace法兰面FOBFlatOnBottom 底面平FOTFlatOnTop顶面平FPFixPoint固定点FSForgedSteel锻钢FTFFittingToFitting管件直连FTGFitting管件FURNDFurnished提供的，装设的FWFieldWeld现伤焊GGGuide导向GA*Gage表，表压，规（线规）GALV*Galvanize镀锌GLGroundLevel地面GLVGlobeValve截止阀GEAROPGearOperated齿轮传动的GMAWGasMetalArcWel****金属极惰气体保护焊GSKTGasket垫片GTAW(Inert)GasTungstenArcWel****惰性气体保护钨极电弧焊GVGateValve闸阀HHHanger吊架HCHoseConnection软管接头H.CPLGHalfCoupling半节管接头HDRHeader总管HEX*Hexagon六角形HFHardAlloyFaceon阀内件（阀心）为ValveTrim硬质合金密封面HHHandHole手孔HORHorizontal水平的H.P*HighPressure高压HSHoseStation软管IID*InsideDiameter内径IN*Inch英寸INSInsulation隔热INSTInstrument仪表INVInvert(insidebottomofpipe)管子内底IPSIronPipesize铁管尺寸ISOIsometricDrawing周测图（空视图）ISNSInsidescrew&Non-risingStem内螺纹非升杆ISRSInsidescrew&Risingstem内螺纹升杆JJTJoint接头JSJackScrew顶开（起）螺栓LLCLockedClosed在关闭状态下锁定LEPLargeendplain大端为平的LETLargeendThreaded大端带螺纹LGLong长LGFLensGasketFace透镜垫连接面LIFTLiftType升降式LJLapJoint搭接LJFLapJointFlange松套法兰LOLockedOpen在开启状态下锁定L.P.LowPressure低压LRLongRadius长半径LRELongRadiusElbow长半径弯头LTGLargeTongue&Groove大椎槽MMATLMaterial材料MAXMaximum最大MBMachineBolt机器螺栓（单头）MFMaleandFemale凸和凹MFGManufacture制造MF*Manufacture制造厂MHManhole人孔MIMalleableIron可锻铸铁MIN*Minimum最小MJMechanicalJoint机械接头M.LMatchLine连续线MSS*ManufacturersStandardizationSocietyoftheValveandFittingsIndustry,Inc.美国阀门和管件制造商标准化协会MTOMaterialtake-off材料统计MWMinimumWall最小壁厚M.W.MineralWool矿（物）棉NN*North北NBNominalBore公称孔径N.B.Non-Bonnet无阀盖NCNormallyClosed常闭NIPNipple短管NONormallyOpen;常开*Number号；数量NOINSNoInsulation不隔热NOMNominal公称的；额定的NOZNozzle管口NPSNominalPipeSize公称管径NPSHNetPositiveSuctionHead净正吸入压头NPT*AmericanNationalTaper美国锥管螺纹PipeThreadNSNominalSize公称直径NVNeedleValve针形阀OOD*OutsideDiameter外径OETOneendThreaded一端带螺纹OROutsideRadius外半径ORFOrifice孔板ORIENTOrientation方位OS&YOutsideScrewandYoke 外螺纹阀杆和阀轭OSNBOutsideScrewNon-Bonnet外螺纹无阀盖PPPlug堵头PAPPipingArrangementPlan管道布置平面图PBPressureSealBonnet压力密封的阀盖P-BPlainEnd–BevelEnd平端—坡口端PCPressureSealCap压力密封的阀帽PEPlainEnd(notbeveled)平端（无坡口）PFPlatform平台PIDPiping&InstrumentDiagram管道及仪表流程图PN*NominalPressure 公称压力PNPlantNorth工厂北向POSpointofSupport支承点P-PPlainEnd—PlainEnd两端为平端PREPPreparation加工准备PSIA*PoundsPerSquareInchAbsolute磅/PSIGPoundsPerSquareInchGage磅/PTPoint点PTFE*Polytetrafluoroethylene聚四氟乙烯PT.NOPartNo.件号PVPlugValve旋塞阀PVC*PolyVinylChloride聚氯乙烯QQTY*Quantity数量RR*Radius半径REDReducer异径管REFReference参考REINFReinforce加强REQDRequired需要；申请REV*Revision修改RFRaisedFace凸面RGRingGasket环形垫片RJRingJoint环垫接头RORestrictionOrifice限流孔板RPM*RevolutionsPerMinute转/分RPS*RevolutionsPerSecond转/秒RSRestingSupport支承架，滑动架RTJRingTypeJoint（见RJ）RVReliefValve安全泄液阀SS*South南SSpring弹簧（管架用）SAW(Automatic)SubmergedArcWel****自动埋弧焊SBStudBolt双头螺栓SBScrewedBonnet螺纹阀盖SCSampleCooler取样冷却器SCH*Schedule管壁厚系列号SCRDScrewed螺纹SEPSmallendPlain小端为平的SETSmallendThreaded小端带螺纹SFSemi-Finished半光SGSightGlass视镜SHSurfaceHardFacing硬质密封面SKSketch草图SMAWShieldedMetalArcWel****有保护的金属电弧焊SMLSSeamless无缝SNSwagedNipple异径短管SOSlip–On滑套SOFSlip–OnFlange滑套法兰SPEC*Specification规定，说明SPLSoundPressureLever升压水准SQ*Square方的，平方SRShoutRadius短半径SREShortRadiusElbow短半径弯头SS*StainlessSteel不锈钢STSteamTrap蒸汽疏水阀STD*Standard标准STGSmallTongue&Groove小椎槽面STL*Steel钢STMSteam 蒸汽STM.TRSteamTracing蒸汽拌热SUCTSuction吸入口SVSafetyValve安全泄气阀SWSocketWeld承插焊SWGSwage锻造，模锻SWMGSwingType旋启式SYMSymmetrical对称的TTTee三通TEThreadedEnd螺纹端TEMP*Temperature温度TGTongue&Groove椎槽THD*Threaded螺纹的THK*Thickness厚度TLTangentLine切线TNTrueNorth真实北向TOCTopofConcrete混凝土北向TOPTopofpipe管顶TOSTopofSupport支架顶面TopofSteel钢结构顶面TYPTypical典型的UUBUnionBonnet带活接头的阀盖UCUnionCap带活接头的阀帽UNUnion活接头VVValve阀VACVacuum真空VARVariable可变的VERTVertical垂直的VOL*Volume 卷，册，容量，体积WW*West西WBWeldBranch焊接支管WCWeldCap焊接管帽WDWidth宽度WEWeldEnd焊接端WLWel****Line焊接线WNWel****Neck对焊法兰（颈部）WNFWeldNeckFlange对焊法兰WPWorkingPressure工作压力W.P.WorkingPoint工作点WTWallThickness壁厚Weight重量XXHExtraHeavy加强的，加厚的XXHDoubleExtraHeavy双倍加强（厚）的XSExtraStrong加强的XXSDoubleExtraStrong双倍加强的YYPYieldPoint屈服点。
管道零件英文缩写
1 管子及管件1.1P 管子 Pipe钢管的厚度在10mm以上的都称之为厚壁埋弧焊管埋弧焊的英文标识为SAW,直缝埋弧焊钢管的简称为LSAW,螺旋埋弧焊钢管为SSAWLSAW 钢管Longitudinally Submerged Arc Welding Steel Pipe 直缝双面埋弧焊钢管，它是利用埋弧焊技术生产的直缝钢管。
SAW钢管全称Submerged Arc Welding Steel Pipe 埋弧焊钢管螺旋缝埋弧焊钢管1.2 EL 弯头 Elbow1.2.1 ELL 长半径弯头 Long radius elbow1.2.2 ELS 短半径弯头 Short radius elbow1.2.3 MEL 斜接弯头（虾米腰弯头） Mitre elbow1.2.4 REL 异径弯头 Reducing elbow1.3 T 三通 Tee1.3.1 LT 斜三通 Lateral tee1.3.2 RT 异径三通 Reducing tee1.4 R 异径管接头（大小头） Reducer1.4.1 CR 同心异径管接头（同心大小头） Concentric reducer 1.4.2 ER 偏心异径管接头（偏心大小头） Eccentric reducer 1.5 CPL 管箍 Coupling1.5.1 FCPL 双头管箍 Full coupling1.5.2 HCPL 单头管箍 Half coupling1.5.3 RCPL 异径管箍 Reducing coupling1.6 BU 内外螺纹接头 Bushing1.7 UN 活接头 Union1.8 HC 软管接头 Hose coupler1.9 SE 翻边短节 Stub end1.10 NIP 短节 Pipe nipple or straight nipple1.10.1 SNIP 异径短节 Swaged nipple1.11 CP 管帽（封头） Cap1.12 PL 管堵（丝堵） Plug1.13 BLK 盲板 Blank1.13.1 SB 8字盲板 Spectacle blind (blank)1.14 RP 补强板 Reinforcing pad支管台（或称加强管接头OLET加强管接头(OLET)的选用:当支管直径50≤DN≤200,选用不到标准三通时,应采用加强管接头连接。
