京信通信-工程规范及故障处理培训资料
通信工程安全教育培训
添加标题
添加标题
添加标题
添加标题
恶劣天气情况下：注意防滑、防雷、 防风等措施确保人身安全
紧急情况下：保持冷静按照应急预 案进行处置确保人身和设备安全
PRT SIX
培训目标：提高员工安全意识掌握安全操作技能
培训内容：包括通信工程安全知识、安全操作规程、应急处理等
培训方式：采用理论与实践相结合的方式如现场演示、模拟操作等 考核方式：通过笔试、实际操作等方式进行考核确保员工掌握安全知识与 技能
案例一：某通信 公司员工在维护 基站时因操作不 当导致触电身亡
案例二：某通信 公司员工在安装 光缆时因高空作 业不慎坠落受伤
案例三：某通信 公司员工在调试 设备时因设备故 障导致爆炸受伤
案例四：某通信 公司员工在维修 线路时因线路老 化导致触电身亡
通信工程涉及高空作业、电力设备操作等高风险作业需要严格的安全培训 通信工程中存在许多安全隐患如高空坠落、触电、火灾等需要员工具备相应的安全知识和技能 通信工程安全事故频发给企业和员工带来巨大的经济损失和人员伤亡需要加强安全教育培训 国家法律法规要求企业对员工进行安全教育培训确保员工具备必要的安全知识和技能
操作失误：未按照操作规程 进行操作导致设备损坏或人 员伤亡
安全意识淡薄：员工缺乏安 全意识未采取必要的安全措
施导致安全事故发生
管理不善：安全管理制度不 完善安全管理人员不到位导
致安全全检 查及时发现并消 除安全隐患
推广应用先进的 安全技术如智能 监控、智能报警 等
制定应急预案： 确保发生意外时 能够及时应对和 处理
遵守安全操作规程确保施 工安全
穿戴安全防护用品如安全 帽、手套等
遵守施工现场的规章制度 如禁止吸烟、禁止酒后上 岗等
直放站培训资料京信内部资料
——频段选频直放站设备
➢ 宽带直放站：（频段选频直放站）
在GSM频段的全部或部分频段内工作的直放站。 主要用于信源比较干净的基站系统的盲区、弱信号区。
主要设备有R-9110AC/BC/AS、RS-2110B/C-C2、RS-2180B/C-C2、 R-1810AC/BC
——频段选频直放站设备
下行支路
覆盖区无信号、信号变弱、通话质差、掉话等现象；
➢ 信源问题
重叠覆盖或其它小区干扰：如直放站放大的施主信源小区信号，在覆盖区也有 基站信号覆盖或与其它小区有同、邻频干扰，从而导致直放站覆盖区会通话断 续、不清晰；
信源切换关系未做好：如直放站放大的施主信源小区信号，在覆盖区与其它
小区未做切换关系，从而影响直放站覆盖区通话时发生切换会掉话现象； 信源是反射信号：如直放站放大的施主信源小区是反射的信号，一般用手机测
34.2V，最大功率电流为23.25A； ➢ 蓄电池
配置：12块；
容量：2V/块，600AH/块；
——太阳能直放站设备
➢ 太阳能充电方式 京信公司承建的太阳能直放站，采用两块太阳能极板串联成一个单元
再和其他单元并联而连成一个5组的太阳能极板方阵，太阳能极板方阵的 标准工作电压为34.2V±1%，蓄电池充电控制器采用双路顺序控制原理来 控制太阳能极板对蓄电池的充电过程，充电电流随蓄电池的充满，逐路 断开蓄电池充电控制器PV1与PV2；而随蓄电池的放电又逐路自动接通蓄 电池充电控制器PV1与PV2恢复充电。
必须耦合施主小区所有频点；
直接耦合下行输入ANT口总功率电平小于0dBm； 在近端机调试上行光接收功率为-6dBm左右；
在远端机调试下行光接收功率为-6dBm左右；
近端机至远端机的光路传输距离不能超过20公里；
通信工程安全施工培训课件资料
紧急情况和应急处理
火灾的应急处理方法
若发现火灾，应立即通过电话报告安保中心， 同时迅速向消防部门寻求帮助。
人员伤亡的应急处理方法
施工过程中如遇人员伤亡，应第一时间拨打 急救电话，同时上报安保中心和管理层。
安全提示牌
定期在施工现场张贴安全提示牌，提醒施工 人员注意安全。
急救箱
按规定要求准备好急救箱，并放置在易取得 的位置。
3 减少经济损失
事故给企业和个人带来的经济损失是难以估量的。
通信工程安全施工的基本原则
安全第一
安全是首位的，任何时候都不 能忽视安全。
科学施工
合理分配施工资源，科学施工， 提高效率。
ቤተ መጻሕፍቲ ባይዱ气象预报
及时了解气象预报，合理安排 施工计划。
应急预案
定期组织应急预案演习，并不 断完善应急预案。
施工场所安全管理
场地平整
施工前，应将施工场地进行平整，并设立相应的安全标识。
外来人员管理
施工现场进出应实行凭证制度, 外来人员必须持有准入证进出。
设备检查
每日检查场地内的施工设备，确保设备完好无损。
设备地盘管理
保持设备周围场地的清洁干燥，防止设备渗漏。
危险因素和控制措施
1
高处作业
使用安全带、防护网、防护栏杆等设施，并有专人监管。
通信工程安全施工培训课 件资料
本课程将介绍通信工程安全施工的基本原则，包括场所安全管理、危险因素 和控制措施、个人安全防护措施、设备和工具的安全使用，以及应急处理等 知识。
安全施工的重要性
1 保障人身安全
施工人员必须理解和遵守安全规定，确保人身安全。
2 确保工程质量
只有安全施工，才能确保工程的质量并避免事故发生。
通信工程安全培训资料全
安全资料XXXX电信工程总承包有限公司目录XXXX电信工程总承包有限公司施工安全管理制度第一章总则第一条为了加强本公司安全生产监督管理，完善安全生产条件，预防和控制生产安全事故，保障员工生命和财产安全，促进企业全面发展，根据《中华人民共和国劳动法》、《中华人民共和国安全生产法》及《通信建设强制性标准（条文）》等有关安全生产法律、法规、规定、标准，制定本管理制度。
第二条贯彻执行“安全第一、预防为主”的方针，坚持行政一把手是安全生产第一责任者和“管生产必须管安全”的原则，实行“统一领导、分级管理、逐级负责、员工监督”的管理体制；倡导“以人为本，安全第一”的企业安全文化，实现安全生产和文明生产。
第三条企业要强化内部安全生产管理和监督检查工作，健全各项管理制度，建立和完善安全生产责任制体系。
第四条实行生产安全事故责任追究制度，安全生产纳入企业绩效考核并同相关领导人员考察任用等挂钩。
第五条员工有依法获得安全生产保障的权利，并应依法履行安全生产方面的义务。
第二章通信线路施工安全技术第六条通信线路是传输各种信息及信息联络的重要设施，是构成通信网的组成部分，它具有点多线长、布局成网、分散维护、集中使用的特点。
通信线路施工和维护是通信生产流程的重要环节，通信线路施工和维护是电信企业安全生产高危岗位管理主要对象之一。
第七条通信线路施工和维护的基本任务：布设通信的高空架设光（电）缆、直埋设光（电）缆、附设管道设光（电）缆、附设墙壁设光（电）缆等；线路施工维护器材的运输与装卸；杆坑、缆沟和地下管道的挖掘及杆塔架设；使用登高工具在高空进行接续、封焊作业；安装无线天线等。
通信线路施工和维护点多、面广和流动性大、分散作业的特点，施工维护作业中危险性大，工作条件差、不安全因素多，预防难度大。
加之施工中使用大量民工，这些人缺乏必要的安全知识和自我保护意识，违章作业比较严重，导致事故频发。
同时通信线路施工和维护还具有国家规定的登高作业的特殊性。
通信工程施工安全生产操作规范(培训用材料)
通信工程施工安全生产操作规范中华人民共和国信息产业部综合规划司前言本规范是根据信息产业部关于《××××》的要求进行编写的。
本安全生产操作规范的主要内容包括总则、一般安全生产要求、工器具和仪表、器材储运、通信线路、管道施工和通信设备、卫星地球站、微波、移动通信基站天馈线、通信电源设备安装、综合布线及国际通信工程等.本规范用黑体字标注的条文为强制性条文，必须严格执行。
本规范由由信息产业部综合规划司负责解释、监督执行。
本规范在使用的过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄往信息产业部综合规划司（地址：北京市西长安街13号, 邮编：100804).本规范主编单位：目次第一章总则第二章一般安全生产要求第一节施工安全管理第二节施工现场应急预案第三节施工现场安全第四节施工驻地安全第五节施工车辆交通安全第六节施工现场防火第七节野外作业安全第八节用电安全第九节通信工程施工监理安全监督要求第三章工器具和仪表第一节一般工具第二节梯子和高凳第三节安全带第四节动力机械设备第五节手动机具第六节手持式电动工具第七节仪表第四章器材储运第一节一般安全规定第二节装运杆材第三节搬运光(电)缆第四节搬运化学品和危险品第五章通信线路工程第一节一般安全要求第二节架空线路第三节直埋线路第四节敷设管道光(电）缆第五节气流敷设光缆第六节水底光（电）缆第七节高速公路线路第八节墙壁光（电）缆第九节线路终端设备安装第六章通信管道工程第一节一般安全要求第二节测量第三节土方作业第四节钢筋加工第五节模板、挡土板第六节混凝土第七节铺管和导向钻孔第八节砖砌体第九节管道试通第七章通信设备工程第一节一般安全要求第二节铁件安装第三节安装机架和布放线缆第四节加电测试、系统开通第八章卫星地球站、微波、移动通信天馈线工程第一节卫星地球站天馈线安装第二节微波、移动通信天馈线安装第三节上塔作业第四节网络规划优化第九章通信电源设备工程第一节布线和汇流排安装第二节发电机组的安装第三节交、直流供电系统第四节蓄电池和太阳电池第五节接地装置和防雷第六节电源设备割接和更换第十章综合布线工程第一节槽道(桥架)安装和布线第二节光缆、微波、移动通信基站消防、防盗系统布线第十一章国际通信工程第一节施工安全一般要求第二节疾病防治第三节交通安全防范第四节施工现场和驻地治安第十二章附则附录：急救常识第一章总则第一条为了贯彻落实“安全第一、预防为主”方针，坚持“以人为本”的理念，为了防止和减少通信工程施工生产过程中发生人员伤亡、财产损失及通信阻断事故,确保施工生产安全，特制订本规范（试行）。

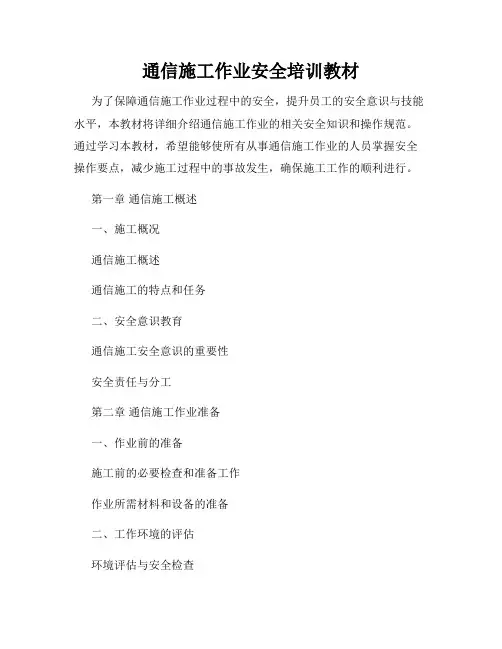

通信施工作业安全培训教材
通信施工作业安全培训教材为了保障通信施工作业过程中的安全，提升员工的安全意识与技能水平，本教材将详细介绍通信施工作业的相关安全知识和操作规范。
通过学习本教材，希望能够使所有从事通信施工作业的人员掌握安全操作要点，减少施工过程中的事故发生，确保施工工作的顺利进行。
第一章通信施工概述一、施工概况通信施工概述通信施工的特点和任务二、安全意识教育通信施工安全意识的重要性安全责任与分工第二章通信施工作业准备一、作业前的准备施工前的必要检查和准备工作作业所需材料和设备的准备二、工作环境的评估环境评估与安全检查施工现场的安全要求第三章通信施工安全标准和操作规范一、施工安全标准施工中的安全要求和标准通信设备的安全操作规范二、施工设备的使用合理使用施工设备设备操作时的注意事项三、高处作业的安全高处施工中的安全措施防止坠落事故的预防措施四、电气安全操作电气设备操作的基本规范电气事故的处理与应急措施五、防护用具的使用防护用具的种类和选用原则正确佩戴和使用防护用具第四章通信施工事故防控与应急处理一、事故预防措施施工前的风险评估安全事故的常见原因和预防措施二、应急处理与救援施工事故的应急处理程序事故现场的快速救援措施三、事故案例分析常见的通信施工事故案例案例分析与讨论结语本教材通过对通信施工作业安全方面的全面介绍，让施工作业人员能够更好地了解施工过程中的安全要求和操作规范。
只有保持高度的安全意识，正确掌握安全技能，才能确保通信施工作业的安全，为通信网络的建设和发展提供可靠的保障。
通过不断学习和实践，我们相信每一位通信施工人员都能成为敢于创新、安全高效的优秀施工人员。
京信产品基础知识及简单故障处理PPT课件
IEEE 802.11工作组制定无线局域网标准 速率标准：802.11(2M)、802.11b(11M)、802.11a/g(54M)、802.11n(600M) 安全标准：802.11i,WAPI(中国国家标准，目前已经是三大运营商企业标准） QoS标准：802.11e 漫游标准：802.11r
11
建设模型选择
序号
热点分类
室内分布型 室内放装型 室外型
1 大学校园
宾馆酒店、商务写字楼、
2 餐饮娱乐、政府机关、
企事业单位、
3 机场、会展中心
4
公共场所、商业街区、 产业园区、高档小区
5 室外区域、交通干道
6 营业厅
12
北海Wlan整体网络架构
互联网
7750SR HW Firewall
DNS、FTP、AAA 、Portal、WAPI服务器
不防盗
时间长,有震荡 时间长,有震荡 效果差,漫游隧道复杂
不支持 必须借助定位服务器,效果较
差 与有线QOS结合能力较弱
瘦AP 架构
AC集中管理 支持
监控范围大，AC管理的所有AP覆盖 范围
集中认证 同时支持802.11i和WAPI 集中控制，控制策略容量大
防盗
时间短,无震荡 时间短,无震荡 效果好,漫游隧道简单
3
无线局域网标准发展——速率
标准号
IEEE 802.11b IEEE 802.11a IEEE 802.11g IEEE 802.11n
标准发布时间 工作频率范围 非重叠信道数
1999.9
京信 天线培训资料
京信通信系统（广州）有限公司2003年1月13日目录1.天线概述 (1)1.1. 天线 (1)1.2. 天线的起源和发展 (1)1.3. 天线在移动通信中的应用 (1)1.4. 无线电波 (1)1.5. 无线电波的频率与波长 (2)1.6. 偶极子 (2)1.7. 频率范围 (3)1.8. 天线如何控制无线辐射能量走向 (3)2.天线的基本特性 (4)2.1. 增益 (4)2.2. 波瓣宽度 (6)2.3. 下倾角 (7)2.4. 前后比 (8)2.5. 阻抗 (8)2.6. 回波损耗 (9)2.7. 隔离度 (11)2.8. 极化 (11)2.9. 交调 (12)2.10. 天线参数在无线组网中的作用 (13)2.11. 通信方程式 (13)3.网络优化中的天线 (14)3.1. 网络优化的概念 (14)3.2. 网络优化的主要内容 (15)3.3. 网络优化中天线的作用 (15)3.4. 天线分集技术 (16)4.京信公司为无线网络优化研制的部分天线介绍 (19)4.1. 遥控电调电下倾天线 (19)4.2. 京信公司天线设计思路 (21)1.天线概述1.1. 天线天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。
1.2. 天线的起源和发展1865年：J.C.Maxwell理论创立麦克斯韦方程；1888年：H..Herz实验证实电磁波辐射。
天线：理论与实践的完美结合！1.3. 天线在移动通信中的应用1897年Marconi发明无线电报无线电电报、广播、电视、通信……通信微波接力、卫星、移动通信……移动通信集群、寻呼、无绳、蜂窝……蜂窝移通信：1G 摸拟语音2G 数字语音+数字3G 数字语音+高速多媒体数据应用背景不同，对天线的要求也不同。
1.4. 无线电波无线电波是电磁能量在空中传播时的―振动‖；无线电波在空中以30万公里/秒的速率传播；无线电波就象池塘水面顶部的波纹；无线电波在传播过程中会衰减。
通信工程安全培训
通信工程安全培训通信工程局房施工安全操作规范一、机房/基站施工一般安全注意事项1.1 进入机房人员要遵守登记制度，换鞋或穿鞋套，着装要符合施工要求。
1.2 不得将火种、食物和饮料带入机房，严格禁止在机房内吸烟。
1.3 不得在机房内随意坐、卧，喧哗打闹，打游戏。
1.4 严禁抛掷工具、器材和其它物品；不准在通道、设备之间放置杂物。
1.5注意不牢固的防静电地板，防止摔伤或损伤下面的线缆。
1.6在施工现场划定工具摆放区域,分类摆放.1.7施工过程中不能擅自接触电气设备及电气线路,如不可避免时应与有关人员协商,采取可靠的安全措施后方能实施.严禁随意触碰机房内其它设备和机房消防设备。
1.8进入机房确定市电是否引入,使用前确保安全。
1.9每天工作完毕要清理现场,整理、清点好工具，垃圾和货物包装等易燃品及时清出机房。
二、工具和仪表的使用与检查2.1一般安全规定2.1.1作业时必须选择合适工具，正确使用，不得任意代替，各种工具应定期检查。
2.1.2不准使用无柄、坏裂柄或装柄不牢的锉刀、手锯、起子、锤子等。
2.1.3各种锋刃的工具、不准插入腰带上或放置在衣服口袋里。
2.1.4锋刃工具要经常检查，存放运输要平放，锋刃口不可朝上向外，在工具袋内应向下，以免伤人。
2.2使用手锤、榔头应注意：2.2.1不允许带手套操作。
2.2.2打眼时，握钎人与打锤人不可在对面站立，打锤人应站在握钎人的右侧或左侧。
2.3不可用锉刀、板手、剪子、钳子敲击或撬工件。
2.4使用钢锯时应注意：2.4.1锯条要装牢固，松紧适中。
2.4.2用力要均匀，不要左右摆动，以免锯条折断伤人。
2.4.3锯长物件时，要使用支架或由人扶持，以免物件摆动。
2.5使用砂轮时应注意：2.5.1操作者应站在砂轮侧面，以防砂轮破裂伤人，操作人应戴防护眼镜。
2.5.2搁工件的架子离砂轮不得大于3毫米，并要安装牢固。
2.5.3工件对砂轮的压力不可过大，以免砂轮破裂。
2.5.4不可在薄型砂轮侧面磨料件，否则砂轮有破裂危险。
直放站监控接入操作以及故障处理
监控问题排查方法
一般监控问题排查步骤： 1）确定网管中心收发短信是否正常 判断：创建一个测试站点，其SIM/UIM卡号设为自己的手机 号，查询该测试站点，看能否收到网管中心发出的查询短信 ；把收到的查询短信发回网管中心的SIM/UIM卡号，看网管 中心能否收到手机发回的查询短信，并显示“校验和错”的 信息。 处理：如果上述两个步骤中的任一个出现问题，即说明网管 中心的短信收发出错，按下面第2、3步的类似方法检查网 管中心的网络情况和SIM/UIM卡否正常。
参数设置及接入
开通监控（一）
网管参数
设备编号（站址）
短消息中心号码：安装在设备内的SIM卡的短消息中心号码。 短消息报警号码：监控中心（OMC）端用来接收报警的短消息号码 。 短消息报警号码使能：允许或禁止设备以短消息方式发送告警到 OMC。 数传报警号码：监控中心（OMC）端用来接收报警的数传号码。 数传报警号码使能：允许或禁止设备以数传方式发送告警到OMC。
监控安装前准备工作
42型监控主板 有3个指示灯，主要用于指示设备监控系统的状态，它 们的含义如下： • H1(黄绿色)：运行指示灯――当设备监控已正常运行 时，该指示灯频闪（约 0.5秒变化一次）； • H2(红色) ：告警指示灯――当设备有任一监控量告警 时，该指示灯亮；所有监控量都正常时，该指示灯灭。 • H3(红色) ：Modem状态指示灯――当运行指示灯已开 始频闪时，该指示灯为灭，表明Modem初始化成功， 此时可以进行远程监控了；当运行指示灯已开始频闪 时，该指示灯为亮，表明Modem初始化失败，此时不 能进行远程监控。
京信通信系统直放站维护技术培训
通过培训中的自主学习和案例分析环节，学员们学会了如何查找资料、 分析问题并寻求解决方案，自我学习能力得到了提升。
未来发展趋势预测
5G技术的广泛应用将推动直放站技术的升级换代
随着5G技术的不断发展和普及，直放站作为无线通信网络中的重要组成部分，将面临更高的性 能要求和更复杂的应用场景。
提升了实际操作技能
通过模拟演练和现场实操，学员们熟练掌握了直放站的安装、调试、维护和优化等实际操 作技能。
学员心得体会分享
增强了团队协作意识
在培训过程中，学员们分组进行实践操作，共同解决问题，深刻体 会到了团队协作的重要性。
拓展了专业视野
通过与行业专家和资深技术人员的交流，学员们对直放站领域的前 沿技术和未来发展趋势有了更深入的了解。
对直放站的性能进行测试和验证，确 保其满足使用要求和性能指标。
验收标准与流程介绍
制定详细的验收标准和流程，包括设备性能、信号覆盖、 安全性等方面的要求。
对验收过程中发现的问题进行记录和整改，确保直放站 能够正常运行并满足使用要求。
组织专业人员进行现场验收，对直放站的安装质量、调 试结果和使用效果进行评估和检查。
典型故障案例剖析
案例一
01
直放站无输出故障
案例二
02
直放站增益降低故障
案例三
03
直放站自激故障
故障原因分析及处理建议
原因一
设备硬件故障
原因二
传输线路故障
原因三
天馈系统故障
处理建议三
对于天馈系统故障，检查并调整 天线
处理建议二
对于传输线路故障，检查并修复 线路
处理建议一
对于硬件故障，及时更换故障模 块
通信施工安全培训内容
通信施工安全培训内容
通信施工安全培训内容包括以下几个方面：
1. 通信施工安全意识：介绍通信施工过程中可能存在的安全风险和危害，强调员工要提高安全意识，正确对待安全问题。
2. 安全规章制度：介绍通信施工的各项安全规章制度，包括施工现场的安全管控要求、作业规范、个人防护措施等。
3. 危险因素识别与评估：讲解通信施工中的常见危险因素，如高空作业、电气作业、机械设备操作等，教会员工如何识别和评估危险因素，采取相应的安全措施。
4. 安全防护措施：详细介绍通信施工中应采取的安全防护措施，包括个人防护用品的选择和使用、临时设施的搭建和维护、通信设备的安全操作等。
5. 紧急救援与应急处理：教授通信施工中常见事故和突发情况的应对方法，如火灾、电击、坠落等，培养员工的应急处理能力和自救互救意识。
6. 安全监督与管理：介绍通信施工中的安全监督与管理体系，包括工地巡查、安全检查记录、违章行为处理等，培养员工的安全监督与管理意识。
培训过程中，可以结合案例分析、讨论互动等形式，增加培训的参与性和实用性。
同时，应注重培训的及时性和灵活性，根
据不同的施工项目和实际需求进行针对性的内容设计和培训安排。
京信通信系统 直放站维护技术培训
设备安装点 所需条件
光中继端到覆盖区远端，需一 对空闲或已占用但有空闲窗口的 光纤，或一条有两个空闲窗口的 单模光纤。
应用范围
填补盲区 扩大覆盖，特别是接
收不到空间无线信号的地 区（无法安装无线中继站 的地方）。适用于村镇、 公路、厂矿、小区、旅游 景点等。 话务分流
将空闲小区的信号经 光纤引到高话务量区域， 分流该区域的话务量。
光纤直放站的特点与应用范围
特点
采用基站直接耦合方式，经光纤 中继设备将GSM/TACS信号传 输到远端覆盖区。
输出信号频率与输入信号频率相 同，透明信道。
覆盖区天线可根据地形情况选择 全向或定向天线。
不存在直放站收发隔离问题，选 点方便。
光纤中继距离可达60公里以上。
一个光中继设备可同时与多个覆 盖端机连接。
通过无线Modem对直放站进行远程设置、监控直放站的工作状 态。
载波选频式直放站原理图
f0
f1 fd f2
f3
下行载波选频单元fd
200KHz
fd
MS
BS
200KHz
上行载波选频单元fu
fu
fu
Comba R-9122C载波选频式直放站
DOWN LINK
LNA
滤波器 电调二功分器
选频模块
双载波功放
光纤
器
波
分
农(市)话光端机
复
用
器
1.55m
Comba RA-1000
光纤中的1.31m波长窗口已经被其他信号占用时，可以通过波分复用器将中继站信号复用到 1.55 m波长的窗口上，实现中继站信号与其他信号同纤传输。
兼容传输方式（波分复用）
1.31µm
京信GRRU技术交流
常见故障及排除方法
设备开通后，掉话率高，基站统计指标变差，有3级以上 干扰。
排除方法： 检查基站耦合器是否为高性能无源器件，和当地网友部门 确认直放站覆盖区和周围基站的切换关系，确认邻区情况 等。
-41-
-42-
-10-
光接口
连接
以太网调测接口
前面板
监控模块电池开关
MODEM耦合口
分集射频接口
后面板
-11-
连接
DRU面板：
编号 1
2 3 4 5 6 7 8
端口名称 射频接口
射频接口 电源端口 外部告警接口 风扇控制接口 天线控制器接口 蓄电池接口 移位告警线接口
标识
TX1/RX 1
TX2/RX 2
POWER
-13-
连接
载波选频设备之间的连接：
设备近端与远端通过光纤连接，可采用单纤即一个GRRU1022S,L03
和一个GRRU-1022S,L05 配对使用或双纤GRRU-1022D使用。
-14-
调测
✓GRRU-Ⅳ4产品本地调测软件版本一定要用OMT-DV2.30以上 版本调测,安装调测软件前，要先安装数据库MSDE2000，安装 完重新启动计算机，待数据库启动后安装调测软件。
N-K
50Ω
-4-
产品主要性能指标
✓机械及环境特性：
分类
工作电源
电源功耗 外形尺寸(高×宽×深) 重量 工作温度 相对湿度 防护等级 监控备用电池供电时间
特性 DAU：AC155 V～285V/50Hz±5Hz 、DC-72 V～-36V(-48V nominal) 、DC+18 V～+36V(+24V nominal) AC是交流电，DC是直 流电 DRU：AC155 V～285V/50Hz±5Hz 、DC-72 V～-36V(-48V nominal) DAU：约30W ；DRU：约400W
工程常见问题——网络方面
工程常见问题
工程常见问题
2008年2月
Comba Telecom Systems
2008
京信广东分公司内训教材
工程常见问题
提纲
场强不达标 不能重选或切换
信号外泄
干扰基站 通话质差（或通话单通） 无法上线（或接入困难） 切换频繁
掉话率高
拥塞 GPRS频点漏设 GPRS误码高 合路方式
通话质差
举例：
同邻频干扰：深圳北环中山直放站信源
采用墙体阻挡邻区 同邻频干扰，以提 高本小区的载噪比 墙外时
往里缩了10厘米时
Comba Telecom Systems
2008
京信广东分公司内训教材
工程常见问题
通话质差
举例：
同邻频干扰：深圳通天地
2F两小区交界处：2F西部采用信源是（通天地P0，BCCH:538， CGI:460-00-9532-5140，TCH：529／538／551／566／569／585／ 589／601／605／609／616／525），而3F东部采用的信源是（通天 地二p3，BCCH:512，CGI: 460-00-9532-5093，TCH：512／557／ 567／570／582／589／601／605／609／620／640／529），由此可 见，这两个小区存在５个频点为同频，这样会造成话务忙时，在2F 两小区的交界处会出现通话质差问题。 解决办法有两个：Ａ、建议移动公司改频，将2F西部信源通天地P0 同频频点改掉(3F较高，不要改)；B、或者将3F两小区交界处的天 线统一换为使用3F西部信源（通天地二p2，BCCH: 542，CGI: 46000-9532-5092），这样可以有10～20米左右的保护带。
