井下电缆测量方法

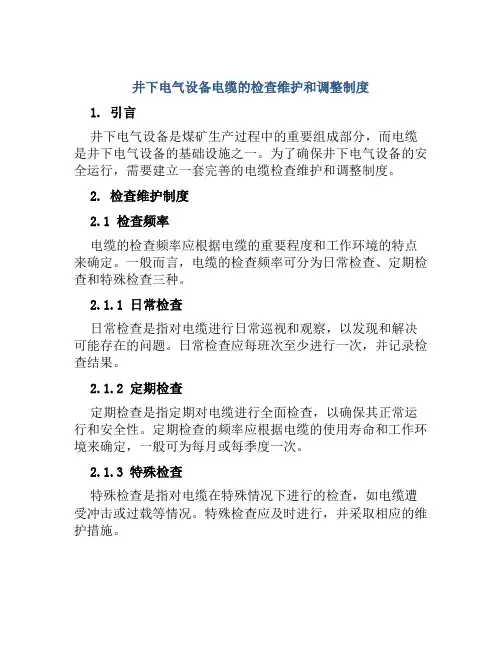

井下电气设备电缆的检查维护和调整制度
井下电气设备电缆的检查维护和调整制度1. 引言井下电气设备是煤矿生产过程中的重要组成部分，而电缆是井下电气设备的基础设施之一。
为了确保井下电气设备的安全运行，需要建立一套完善的电缆检查维护和调整制度。
2. 检查维护制度2.1 检查频率电缆的检查频率应根据电缆的重要程度和工作环境的特点来确定。
一般而言，电缆的检查频率可分为日常检查、定期检查和特殊检查三种。
2.1.1 日常检查日常检查是指对电缆进行日常巡视和观察，以发现和解决可能存在的问题。
日常检查应每班次至少进行一次，并记录检查结果。
2.1.2 定期检查定期检查是指定期对电缆进行全面检查，以确保其正常运行和安全性。
定期检查的频率应根据电缆的使用寿命和工作环境来确定，一般可为每月或每季度一次。
2.1.3 特殊检查特殊检查是指对电缆在特殊情况下进行的检查，如电缆遭受冲击或过载等情况。
特殊检查应及时进行，并采取相应的维护措施。
2.2 检查内容电缆的检查内容主要包括外观检查、绝缘状态检查和连接状态检查。
2.2.1 外观检查外观检查是指对电缆外观的检查，主要包括表面是否有损伤、腐蚀、变形等情况。
外观检查时应注意检查电缆的整体情况和局部细节。
2.2.2 绝缘状态检查绝缘状态检查是指对电缆绝缘状态的检查，主要包括绝缘电阻测量和绝缘介质的检查。
绝缘状态检查可通过专用的测试仪器来进行。
2.2.3 连接状态检查连接状态检查是指对电缆连接状态的检查，主要包括连接头的检查和接地装置的检查。
连接状态检查时应注意检查连接处的紧固和接地是否正常。
2.3 维护措施根据电缆检查的结果，需要采取相应的维护措施。
维护措施主要包括修复、更换和加固。
2.3.1 修复对于电缆的损伤情况，可以通过进行修复来恢复其功能。
修复时应根据损伤的程度和位置来确定修复的方法和材料。
2.3.2 更换对于电缆的严重损坏或使用寿命已到的情况，需要进行更换。
更换时应选择合适的电缆，并按照规定的操作程序进行更换。
工程施工电缆长度怎么计量
工程施工电缆长度怎么计量一、电缆长度的计算方法1.直接测量法直接测量法是最常用的一种计量方法，通过将测量工具（比如卷尺、测距仪）放置在电缆的端点，直接测量电缆的长度。
在实际操作中，可以将测量工具沿着电缆的路径拉伸，直至测出整段电缆的长度。
这种方法简单直观，适用于在施工现场测量小段电缆长度。
2.剖面测量法剖面测量法是通过对电缆的横截面进行测量，结合电缆的截面形状和绝缘厚度等参数，计算出电缆的长度。
这种方法适用于电缆较长或纠结的情况，可以减少直接拉伸测量的工作量。
3.电缆绕组法电缆绕组法是一种较为复杂的计量方法，通过将电缆绕绕在一个已知长度的轴上，再以一定的方法将电缆解开并测量其长度。
这种方法适用于测量长度较长的电缆，可以减少绕组引起的误差。
4.软件辅助计量法随着信息技术的发展，现在也有一些专门的软件可以用来辅助计量电缆长度。
这些软件可以根据输入的电缆参数和测量数据，自动计算出电缆的准确长度，大大提高了计量效率和准确性。
二、电缆长度计量的注意事项1.测量时应注意电缆的弯曲和拉伸程度，尽量保持电缆在测量过程中的原始状态，以减少误差。
2.在测量电缆长度时，应确保测量工具和电缆的端点对齐，避免因为测量位置不准确而导致误差。
3.在使用软件辅助计量电缆长度时，应注意输入数据的准确性和完整性，以确保计算结果的准确性。
4.在电缆长度计量完成后，应及时记录测量结果，并进行核对，以确保施工过程中的数据准确性。
通过以上介绍，相信大家对工程施工电缆长度的计量方法有了更深入的了解。
在施工过程中，准确计量电缆长度不仅有助于保证工程进度和质量，还能有效控制成本，提高工程的效益。
希望本文的介绍能对大家在工程施工中的实际操作有所帮助。
一种电缆测井深度测量校正方法
通过分析马丁代克测量系统误差产生原因，以及由于深度 轮在一周上的磨损具有不均匀性、拆卸复杂且需专业人员与专 业设备等因素，在实际测量过程中不能简单的只考虑以深度轮 的周长作为误差校正依据而通过测量其磨损后的周长来进行误
差校正。因此针对以上情况，提出了采用精确测量深度轮的周
长来校正因磨损而引起的误差方法。其思路是采用深度轮周长
图 ２ 光 电 编 码 脉 冲 信 号
整卷电缆而是采用固定电缆，让测深系统沿着固定的一段电缆 做相对运动。同 时 通 过 调 节 张 拉 力 来 模 拟 真 实 电 缆 的 受 力 情
１２ 深 度 轮 测 量 误 差 因 素 分 析 １．２．１ 深 度 轮 磨 损 影 响 因 素
通常深度轮使用一段时间后，由于深度轮与电缆之间的摩 擦而导致深度轮表面出现磨损。如图３所示为深度轮表面磨损 后的情况，通过肉眼就能明显观察到深度轮的磨损痕迹。
化 是 深 度 轮 测 量 误 差 的 主 要 原 因［１０１１］。 假 设 深 度 轮 磨 损 后 的
实际周长为 犔′０，由式 （１） 可知其测量误差为：
Δ犔＝（犔′０ Nhomakorabea－犔０）· 犽 犽０
测量过程中深度轮转动圈数 犖 为：
（２）
犖
＝
犽 犽０
（３）
式中，犽 为电缆运 动 过 程 中 光 电 旋 转 编 码 器 输 出 的 总 脉 冲 数，
· ３８ ·
计算 机 测 量 与 控 制 ．２０１８．２６（１） 犆狅犿狆狌狋犲狉 犕犲犪狊狌狉犲犿犲狀狋 牔 犆狅狀狋狉狅犾
测试与故障诊断
文章编号：１６７１ ４５９８（２０１８）０１ ００３８ ０４ ＤＯＩ：１０．１６５２６／ｊ．ｃｎｋｉ．１１－４７６２／ｔｐ．２０１８．０１．０１０ 中图分类号：ＴＰ２７３．５；ＴＨ７１１ 文献标识码：Ａ
井下电缆故障的原因及判定
井下电缆故障的原因及判定井下电缆故障是煤矿井下安全生产的重要问题之一，其严重性不容小觑。
本文将通过对井下电缆故障的原因及判断方法的介绍，来帮助矿工和工程师避免电缆故障并确保煤矿生产的安全运行。
一、电缆故障的原因1.机械损伤井下进行工作时，可避免不了使用石钎、硐钻、潜孔钻、刮板机等大型设备或工具。
这些设备或工具在使用过程中不可避免地会对电缆管及电缆造成机械损伤，导致电缆断裂或绝缘损坏。
2.电气因素发生在煤矿电缆系统中的电气故障大致有：短路、接地和绝缘破坏。
短路一般是由于电缆芯线之间的绝缘破损，或是由于电缆芯线接触不良等原因引起的。
接地是指电缆芯线与大地之间的绝缘失效，这是一种极为严重的电气故障。
绝缘破损是指电缆的绝缘层被损坏，使电缆芯线裸露在外。
3.环境因素井下环境的潮湿、高温、高压等都是导致电缆故障的环境因素。
潮湿使电缆绝缘层受潮，降低了其绝缘能力；高温会使电缆芯线温度过高，降低了其导电能力；高压是指电缆运行中电压超过其设计值，从而引起电缆绝缘层的破坏。
二、电缆故障的判断方法1.巡检法巡检法是指通过定期在井下对电缆系统进行检查以发现电缆故障的方法。
巡检时要注意电缆的机械损伤、电气连接、绝缘状态和大地连接等情况，特别要检查电缆的端头部分。
2.测量法测量法一般是通过测试仪器的测量来发现电缆故障。
常用的测量方法有：绝缘电阻测试、漏电流测试、低压电缆局部放电测试、高压测试、雷电潜伏故障检测等。
3.故障源定位法故障源定位法是指根据测量结果和电缆故障的特点来定位故障源的方法。
常用的故障源定位方法有绝缘电阻测试和时间域反射法。
综上所述，井下电缆故障的产生原因是多方面的，其影响也是十分严重的。
为了保证井下生产的安全及稳定，必须要采取一些措施来避免电缆故障。
判断电缆故障时，可以综合使用巡检法、测量法和故障源定位法，以便及时发现并排除故障源。
对于电缆故障，必须要采取的措施是及时更换或修补电缆，以确保井下生产的顺利进行。
井下电力电缆检查和绝缘电阻摇测标准
井下电力电缆检查和绝缘电阻摇测标准一、井下电缆检查（一）、外观检查1、电缆标志牌齐全，改变电缆直径的接线盒两端、拐弯处、分岔处及沿线没隔200m均应悬挂标志牌，注明电缆编号、电压等级、截面积、长度、用途等。
（二）、电缆敷设1、在水平巷道或倾角在30度以下的井巷中，电缆应用吊挂钩悬挂。
在立井井筒或倾角在30度以上的井巷中，电缆应用卡子、卡箍或其他夹持装置进行敷设，夹持装置应能成受电缆重量、并不得损伤电缆。
2、电缆悬挂整齐、不交叉、不落地，悬挂高应在矿车、电机车等掉道时不受碰撞。
3、电缆悬挂点间距，在水平巷道或倾斜巷道内不得超过3m,在峒室内不得超过2m.4、电缆不应悬挂在风管或水管上，不得遭受水淋。
电缆上严禁悬挂任何物件。
电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3以上的距离。
在有瓦斯抽放管路的巷道内，电缆（包括通信、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。
5、井筒和巷道内的通信和信号电缆应与电力电缆分挂在井巷两侧，如受条件限制：在井筒内，应敷设在距电力电缆0.3m以外的地方，在巷道内，应敷设在电力电缆上方0.1m以上的地方。
6、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离大于0.1m，高压电缆、低压电缆之间的间距不得小于50mm。
7、电缆严禁用铁丝吊挂。
8、电缆穿过墙壁部分应用套管保护，并严密封堵管口。
（三）、电缆连接1、电缆之间的连接，必须用电气设备性能相符合的接线盒。
电缆线芯必须使用压线板（卡抓）或线鼻子与电气设备进行连接。
2、电缆芯线的连接严禁绑扎，应采用压接或焊接，连接后的接头电阻不应大于同长度芯线电阻的1.1倍，其抗拉强度不应小于原芯线的80%，不同材质的芯线的连接应采用过渡接头，其过渡接头电阻值不应大于同长度芯线电阻值的1.3倍。
（四）、电缆运行1、矿井电缆线路禁止升压运行和过负荷运行。
2、电缆表面温度：低压电缆不得超过55度，高压电缆一般不得超过35度。
电缆检测方案
电缆检测方案1. 背景介绍电缆是现代社会中不可或缺的基础设施之一，广泛应用于电力传输、通信、照明等领域。
然而，随着电缆的使用时间的增长，电缆老化、损坏等问题也逐渐浮出水面，给系统稳定性和安全性带来了隐患。
因此，及时、准确地检测电缆的状态成为了保障电缆可靠运行的关键。
2. 电缆检测方法2.1. 红外热成像法红外热成像法是一种非接触式的电缆检测方法，通过测量电缆表面的红外辐射，可以获取电缆表面的温度分布图像。
通过分析图像中的温度异常区域，可以判断电缆是否存在故障。
优点： - 非接触式检测，不会对电缆造成任何损坏； - 能够检测到电缆表面的温度异常，提前发现潜在故障。
缺点： - 无法检测到电缆内部的故障； - 受环境温度、湿度等因素的影响。
2.2. 声波检测法声波检测法通过将电缆内部注入声波信号，并接收回波信号，分析回波信号的特征，判断电缆内部是否存在故障。
优点： - 能够检测到电缆内部的故障，如接头松动、绝缘破损等； - 检测结果准确可靠。
缺点： - 需要专用设备进行检测； - 对电缆造成一定程度的干扰。
2.3. 输电损耗测量法输电损耗测量法通过测量电缆传输过程中的功率损耗，反推电缆的状态。
根据电缆的类型、长度、载流量等参数，通过测量电缆两端的电压、电流，可以计算电缆的电阻、电导等参数，并进一步判断电缆是否存在故障。
优点： - 非常准确地判断电缆的状态； - 需要的设备简单、易于操作。
缺点： - 需要对电缆进行断电操作，影响系统的正常运行； - 无法检测到电缆较小的故障。
3. 电缆检测方案选择不同的电缆检测方法适用于不同的场景和要求。
在选择电缆检测方案时，应根据实际情况进行综合考虑。
•对于电缆表面温度异常检测，可使用红外热成像法；•对于电缆内部故障的检测，如接头松动、绝缘破损等，可使用声波检测法；•对于较为精确的电缆状态判断，可使用输电损耗测量法。
同时，建议采用多种方法相结合的方式进行综合检测，以提高检测的准确性和可靠性。
井下使用摇表、万用表安全技术措施
井下使用摇表、万用表安全技术措施井下电气设备检修时需使用非防爆兆欧表和万用表，兆欧表在使用时会产生500-5000V的电压，产生的高压威逼现场作业人员的人身平安，且易产生电火花，引爆瓦斯，造成瓦斯爆炸事故。
为确保兆欧表使用期间现场作业人员及矿井的平安，规范“摇表”和“万用表”等非矿用一般型携带式电气测量仪表的使用，特制定以下平安技术措施。
一、使用前留意事项1、使用前应持有相关负责人签字后的《非矿用电器入井使用措施及申请》单，否则严禁使用。
2、“摇表”和“万用表”入井前，必需在地面检查，确保完好灵敏牢靠否则严禁使用。
3、“摇表”和“万用表”必需由电工携带和使用，其他人员严禁使用和乱动，使用后准时升井，严禁存放在井下。
4、兆欧表必需与瓦斯便携仪协作使用，使用前先用瓦斯便携仪测量四周20m范围内瓦斯浓度，连续监测施工地点的瓦斯浓度，当瓦斯浓度低于0.5%时方可进行绝缘测试或对兆欧表完好状况进行检查作业。
5、依据被测设备的绝缘等级合理选择兆欧表的电压等级及测量范围，防止因兆欧表选择不合理造成对设备或兆欧表的损坏。
6、测量前必需对兆欧表完好状况进行检查，检查方法如下：首先将兆欧表两根线断开，按120转/分的速度摇动手柄，观看指针是否指在“∞”位置；再将兆欧表的两根线进行短接，缓慢摇动手柄，观看指针是否回零。
7、使用兆欧表前必需切断被测设备的上级电源，并用于其电压等级相符的验电笔进行验电，充分放电后方可进行绝缘摇测。
8、对设备进行绝缘摇测前必需清理好被测设备绝缘部分的卫生，避开因绝缘部分卫生差造成爬电距离小，导致测量数据误差较大。
测量电缆时，要清理好电缆两侧绝缘部分的卫生，测量电缆的另一侧要进行防护，若电缆长度超过20m时要对电缆两侧的瓦斯浓度分别进行检测，20m范围内瓦斯浓度低于0.5%时方可进行绝缘测试。
9、测量前将兆欧表两根测量线的鳄鱼夹夹紧被测导体或接地部位，防止因接触不实造成测量时有火花消失。
二、摇表的使用方法及留意事项：1、首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。
电缆线径测量方法
电缆线径测量方法
一、切割法：
1.选择一段电缆线，将其切割成合适的长度。
2.使用卡尺、游标卡尺或螺旋测微器等工具对切割的电缆线进行准确测量。
3.记录测量结果。
二、光学测量法：
1.使用显微镜或投影仪等光学设备提供高精度的测量。
2.将电缆线放置在光学仪器的工作台上。
3.调整仪器的放大倍率和焦距，以获得清晰的图像。
4.使用光学仪器的测量刻度尺或其他测量功能恢复电缆线的直径。
三、激光测量法：
1.使用激光测量仪器对电缆线进行直接测量。
2.将电缆线放置在激光测量仪器的工作台上。
3.启动激光测量仪器，将其激光束对准电缆线的中心。
4.仪器将自动测量电缆线的直径，并将结果显示在屏幕上。
四、电感测量法：
1.将待测电缆线通入一个高频电感器中。
2.测量电感器的电感值，并记录结果。
3.根据电感测量结果和电阻率数据，计算出电缆线的直径。
需要注意的是，不同的电缆线测量方法适用于不同的场景和电缆线类型。
在实际应用中，需要根据具体情况选择合适的测量方法，并确保测量的准确性和可重复性。
此外，电缆线测量还需要注意以下几点：
1.在选择测量工具时，应选择高精度的仪器，以确保测量结果的准确性。
2.在测量过程中，应注意保持测量仪器和电缆线的稳定状态，防止外界振动对测量结果的影响。
3.在进行测量前，应确保电缆线表面干净、整洁，以避免测量误差。
4.在进行大量测量时，可以进行多次测量并取平均值，以提高测量结果的可靠性。
地下电缆走向探测方案
地下电缆走向探测方案1. 引言在城市建设和基础设施建设过程中，地下电缆的准确定位和走向探测是一项重要的任务。
地下电缆走向的准确探测对于避免损坏电缆、提高工作效率以及降低工程成本具有重要意义。
本文将介绍一种地下电缆走向探测方案，旨在为相关工程人员提供参考。
2. 方案概述地下电缆走向探测方案基于以下原理：利用电磁感应技术，测量地下电缆的电磁场分布，通过分析电磁信号的强度和方向，可以确定电缆的走向以及深度。
该方案具有非侵入性、高效性和精确性的特点。
3. 实施步骤3.1 设备准备首先，需要准备以下设备：•地下电缆探测仪：用于测量地下电缆的电磁信号。
•接地极：用于与地下电缆建立电磁感应环境。
•GPS定位设备：用于标记电缆位置和记录测量数据。
3.2 测量过程1.安装接地极：选择地下电缆附近的一个地点，将接地极插入地面，并确保接地良好。
2.连接地下电缆探测仪：将地下电缆探测仪与接地极通过电缆连接。
3.开始测量：打开地下电缆探测仪，开始对地下电缆的电磁场进行测量。
4.记录数据：使用GPS定位设备标记每次测量的位置，并记录测量数据。
5.数据分析：将测量数据导入计算机，利用专业软件进行数据分析，并生成地下电缆走向的图表或报告。
4. 注意事项在进行地下电缆走向探测时，需要注意以下事项：•操作人员需要具备相关的专业知识和操作技巧，以确保测量的准确性和可靠性。
•需要避免人为干扰，例如避免在测量过程中携带金属物品等干扰信号。
•在进行电磁感应探测时，需确保周围环境没有干扰源，例如高压电线、大型机械设备等。
5. 结论地下电缆走向探测方案通过使用电磁感应技术，可以准确测量地下电缆的走向和深度，为相关工程人员提供了一种可靠、高效的探测方法。
在实施过程中，需要注意操作人员的操作技巧和相关注意事项，以确保测量结果的准确性。
该方案具有实用性和可行性，可在城市建设和基础设施建设中得到广泛应用。
参考文献：[1] Zhang, X., & Li, J. (2018). A new induction equations model for induced voltage in high-voltage cables. International Journal of Electrical Power & Energy Systems, 104, 170-177.[2] Frank, T., et al. (2016). Electrografting of Polyaniline Nanofilms on Underground Cables and In Situ Monitoring of the Protectiveness Combining Admittance Spectroscopy and Electromagnetic Fields. ACS applied materials & interfaces, 8(9), 6271-6280.。
煤矿井下电缆发生故障时的处理方法
煤矿井下电缆发生故障时的处理方法电缆在煤矿井下承担着重要的作用，一旦电缆发生故障，不仅会影响矿井的正常生产，还会对工人的生命安全造成威胁。
因此，及时处理电缆故障是非常重要的。
本文将介绍几种处理煤矿井下电缆故障的方法。
方法一：使用电压表检测故障位置当电缆发生故障时，可以使用电压表检测故障位置。
具体操作步骤如下：1.选择一段正常的电缆作为参考线，用电压表测量其两端电压，记录下来；2.将被测电缆分别与参考线相连，并用电压表测量电缆两端电压；3.如果被测电缆两端电压与参考线两端电压相等，则电缆无故障。
如果不相等，则表示被测电缆中间有故障，同时可以根据电压表指示值确定故障位置。
方法二：使用电缆接头修复电缆故障当电缆故障位置确定后，可以采用接头技术修复电缆故障。
具体操作步骤如下：1.切断电缆故障点附近5cm左右的电缆皮；2.用油纸或吸水纸将电缆皮擦净，并用细砂纸打磨电线；3.将电缆故障点和引线用接头连接，并复合环氧树脂进行封闭。
方法三：更换故障电缆如果电缆故障太严重，无法通过接头修复，则需要更换故障电缆。
具体操作步骤如下：1.切断故障电缆两端，并将其拆除；2.安装新的电缆，并用接头连接；3.对连接处进行检测，确保连接良好。
注意事项1.在处理煤矿井下电缆故障时，一定要注意安全。
在排查故障时，必须关闭相关设备的电源，并采取适当的防护措施；2.在更换故障电缆时，应使用符合标准的电缆，并严格按照技术要求进行安装和接头处理；3.长期运行的电缆必须定期检测，以发现潜在的故障。
总结煤矿井下电缆故障处理方法主要包括使用电压表检测故障位置、使用电缆接头修复故障和更换故障电缆。
在实际操作中，要注意安全，严格遵守技术标准和操作规程。
只有这样，才能确保电缆故障得到及时和有效的处理，保证煤矿的正常生产和工人的生命安全。
电力电缆检测方案及方法
电力电缆检测方案及方法
概述
本文档旨在提供一种电力电缆检测的方案及方法，以确保电力电缆的安全运行和可靠性。
方案
1. 检测设备选择
- 选择符合相关标准和规范的智能电力电缆测试仪器，确保测试结果准确可靠。
- 根据电力电缆的特点和要求，选择适当的测试设备，例如绝缘电阻测量仪、交耐压测试仪等。
2. 检测参数设置
- 根据电力电缆的类型和功能，合理设置检测参数，包括测试电压、测试时间等。
- 使用合适的检测参数可以提高测试的准确性和可靠性，同时保护电力电缆免受过高的测试压力。
3. 检测方法
- 进行绝缘电阻测试：使用绝缘电阻测量仪，测量电力电缆的
绝缘电阻，以评估绝缘性能。
- 进行交耐压试验：使用交耐压测试仪，施加适当的交流电压，检测电力电缆在高压下的耐压性能。
- 进行局部放电检测：采用合适的局部放电测试仪器，实施检
测以判断电力电缆是否存在潜在故障。
- 进行线路阻抗测量：使用线路阻抗测量仪，测量电力电缆的
阻抗值，以评估电力电缆的电流传输性能。
4. 检测报告和记录
- 在每次检测后，及时编制检测报告，详细记录检测数据和结果。
- 检测报告应包括电力电缆的基本信息、检测参数、测试结果、存在的问题和建议的解决方案等内容。
- 检测报告和记录应妥善保存，作为后续维护和管理的依据。
总结
通过合理选择检测设备，设置适当的检测参数，并采用多种方
法进行电力电缆的检测，可以有效保障电力电缆的安全与可靠性。
及时编制检测报告和记录，有助于维护和管理工作的顺利进行。
对
于复杂的检测需求和情况，建议在电力电缆检测中寻求专业人士的支持和指导。
一种电缆长度测算方法
一种电缆长度测算方法电缆长度是指电缆的总长度，可以通过多种方法进行测算和估计。
以下是一种常见的电缆长度测算方法：1. 直接测量法：直接使用测量工具（如卷尺）对电缆进行全长测量。
这种方法适用于电缆较短且较直接可达的情况，操作简单，测量结果准确可靠。
但是对于较长的电缆或者无法直接测量的场景，该方法并不适用。
2. 三角测量法：使用三角函数和几何原理进行测算。
首先选择一段已知长度的基准线，然后利用仪器测量出该基准线和电缆两端的夹角，最后根据三角函数计算出电缆长度。
这种方法适用于电缆较长且难以直接测量的情况，但是需要仪器的辅助。
3. 速度测量法：将电缆连接到一个旋转物体上，利用该物体的旋转速度和旋转圈数，以及电缆材料每单位长度所需的时间，计算出电缆的总长度。
这种方法适用于电缆较长且需要快速测量的场景，但是需要特殊设备和较高的技术要求。
4. 埋深测量法：根据电缆埋入地下的深度和埋深规定，通过地面测量工具测量出电缆与地面的距离，然后根据已知的埋深规定计算出电缆的总长度。
这种方法适用于地下电缆的测量，并且操作相对简单。
但是需要准确的埋深规定和测量工具。
以上是常见的电缆长度测算方法，不同的方法适用于不同的情况。
在实际应用中，需要根据电缆的实际情况选择合适的方法进行测量，并结合实际情况进行校正和修正，以获得较准确的电缆长度结果。
此外，还需注意测量过程中的误差来源，如仪器的精度、人为操作的误差等，并采取相应的措施进行修正和补偿，以提高测量的准确性和可靠性。
总之，电缆长度的测算是一项重要的工作，可以通过多种方法来实现。
在选择测算方法时，需要考虑电缆的实际情况、测量精度、操作简便程度等因素，并结合实际情况进行合理选择和综合考量，以获得较准确的电缆长度测量结果。
煤矿井下低压电缆绝缘的在线监测
煤矿井下低压电缆绝缘的在线监测摘要我国煤矿井下低压电网采用变压器中性点绝缘的运行方式，电力的传输主要靠电缆。
由于供电环境恶劣，电缆线路经常发生单相漏电或单相接地故障，不仅会引起人身触电，而且还可能导致瓦斯、煤尘爆炸，甚至使电气雷管提前引爆。
因此，研究电缆绝缘参数的在线监测技术，对提高供电的安全性和可靠性具有非常重要的意义。
关键词矿井低压电缆绝缘监测中图分类号：tm743 文献标识码：a1矿井低压电缆绝缘参数在线监测原理煤矿井下长期以来采用基于零序电压的绝缘监测装置和基于功率方向的漏电保护装置。
前者在电网三相绝缘对称下降后，不能反映其变化；后者只有在电缆发生漏电后才发出跳闸信号，不能在单相接地故障发生前对电网的绝缘水平做出准确的预测。
针对其不足，本文采用基于附加低频电源检测的电缆绝缘参数在线监测方法。
采用该方法不仅可以实现对每一分支电缆对地绝缘参数的在线监测，还可实现电网的选择性保护。
附加低频电源法的基本原理是在三相交流电网中附加一个低频电源信号。
低频电源经三相电抗器进入电网，再由电网的对地电容、绝缘电阻入地，构成低频电流回路，通过对各低频电流信号进行处理与计算，即可求得各条支路电缆的绝缘电阻情况，从而实现在线监测。
对低频信号而言三相电抗器和线路阻抗引入的电抗值极小，与低压电网的绝缘阻抗相比，可以忽略不计。
故可得到如图1所示的等效电路。
式中：u为低频电压值；?%r为角频率；?%a为相位角；ii为第i 支路低频电流值；ri为第i支路绝缘电阻总值；ci为第i支路对地电容总值；ria，rib，ric分别为i支路的a相，b相，c相绝缘电阻值。
2系统模型的建立和实现本文采用matlab软件进行仿真。
matlab在电力系统方面的应用已经相当成熟。
在simulink环境下，在电力系统仿真模块库中选择系统仿真所需要的各个模块，搭建仿真模型，如图2所示。
使用理想三相电压源作为线路的供电电源，线电压0.4 kv，频率50 hz。
电缆线径测量方法
电缆线径测量方法电缆线径测量是指对电缆线的直径或者截面积进行测量的方法。
电缆线的直径测量是电工工程中常见的测量任务之一，正确的测量结果能够对电缆线的质量、性能以及适用条件等方面提供重要的参考依据。
本文将介绍电缆线直径测量的几种常见方法。
第一种方法是使用卷尺直接测量电缆线的直径。
这种方法简单、直接，只需要将卷尺放置在电缆线的上方和下方，然后读取卷尺上的数据。
但是这种方法对于精确测量来说并不是最佳选择，因为卷尺弯曲的影响会导致测量误差。
第二种方法是使用卡规测量电缆线的直径。
这种方法比较准确，只需要将卡规两只支脚垂直夹持住电缆线，然后读取卡规上的数据即可。
但是这种方法需要精确的刻度以及稳定的手部操作技巧，否则也会导致测量误差。
第三种方法是使用测微器测量电缆线的直径。
这种方法是最为精确的测量方法之一，也是常用的工业测量方法。
测微器是一种精密测量仪器，通过测量电缆线与测微器两个支脚之间的距离差来计算直径。
由于测微器的测量范围较小，所以需要根据实际情况选择合适的测微器型号和测量范围。
除了直径测量外，还可以使用其他方法对电缆线的截面积进行测量。
其中一种常见的方法是使用测量显微镜进行测量，该方法可以通过显微镜观察电缆线的截面图像，然后进行测量和计算。
另一种方法是使用影像测量技术，通过计算机图像处理和分析来实现电缆线截面积的测量。
综上所述，电缆线直径测量是电工工程中常见的测量任务之一，选择合适的测量方法可以得到准确的测量结果。
卷尺、卡规和测微器是常用的测量工具，每种方法都有其适用的场景。
此外，还可以使用测量显微镜和影像测量技术来进行电缆线截面积的测量。
地下电缆探测方案
地下电缆探测方案引言地下电缆探测是一项关键的工作，用于确定地下电缆的位置、深度和类型。
这对于维护公共基础设施、进行施工工作以及避免潜在的电缆破损和事故具有重要意义。
本文将介绍地下电缆探测的一些常用方案，包括非破坏性探测技术和破坏性探测技术，以及它们的原理和应用。
一、非破坏性探测技术非破坏性探测技术是一种通过测量电磁场或声波等信号来确定地下电缆位置的方法。
它不需要对地面进行开挖或破坏，因此能够降低对周围环境的干扰。
1. 电磁感应法电磁感应法是一种常见的非破坏性探测方法，它利用金属电缆与交流电的相互作用，通过检测电磁场的强度和方向来确定电缆的位置。
这种方法通常使用交流电源和电磁感应仪器进行测量。
2. 地质雷达地质雷达是一种利用电磁波在地下传播的特性，通过测量反射信号来确定地下物体的位置和性质的技术。
它可以用来探测电缆、管道和其他地下结构。
3. 声波传感器声波传感器是一种基于声波在地下传播的原理，通过测量声波的传播速度和反射信号来确定地下电缆的位置。
这种方法通常需要在地面上布置多个传感器，并使用计算机进行数据处理和分析。
二、破坏性探测技术破坏性探测技术是一种通过对地面进行开挖或破坏，直接观察和测量地下电缆的方法。
虽然这种方法对周围环境造成了一定的干扰，但可以提供更准确和详细的电缆信息。
1. 探地雷达探地雷达是一种使用高频电磁波进行信号探测的设备，通过发送和接收电磁波信号来确定地下电缆的位置和深度。
这种方法通常需要进行地面开挖，并将雷达设备放置在已开挖的区域。
2. 钻孔探测钻孔探测是一种通过在地面上钻取孔洞，然后使用相机或视频设备观察和测量地下电缆的方法。
这种方法通常会产生一定的破坏，但可以提供详细的电缆图像和深度信息。
3. 电缆记录器电缆记录器是一种可以通过电缆传输信号，并提供电缆位置和深度信息的设备。
它通常需要在电缆上安装传感器，并使用一台电脑或数据记录器来收集和分析数据。
三、地下电缆探测的应用领域地下电缆探测技术在许多领域中都有广泛的应用，包括道路施工、城市规划、电力工程、通信工程等。
电缆计米器设计中的测量原理与方法
电缆计米器设计中的测量原理与方法电缆计米器是一种专门用于测量电缆长度的仪器。
在电缆生产、安装和维护过程中，准确地测量电缆长度对于保证电缆的性能和质量非常重要。
本文将介绍电缆计米器的测量原理和常用的测量方法。
一、测量原理电缆的长度测量原理主要基于电容或电感的测量方式。
1. 电容测量原理电容测量原理是利用电缆两端之间的电容值来计算电缆长度。
在电缆计米器中，通过施加一个已知频率和恒定电压的交流电源来产生电场，电场会形成电缆两端之间的电容。
电容值的大小与电缆的长度成正比。
通过测量电容值，可以计算出电缆的准确长度。
2. 电感测量原理电感测量原理是利用电缆两端形成的电感来计算电缆长度。
在电缆计米器中，通过施加一个已知频率的交流电源来产生电流，电流在电缆中形成一个磁场。
电感的大小与电缆的长度成正比。
通过测量电感值，可以计算出电缆的准确长度。
二、测量方法1. 电容测量方法（1）直接法：将电缆两端接入电缆计米器，通过测量电容值来计算电缆长度。
这种方法适用于小型电缆的测量，测量结果一般较准确。
（2）反射法：使用射频信号通过电缆，然后反射回来。
通过测量从信号源发射到信号反射回来所需的时间，可以计算出电缆的长度。
这种方法适用于长距离的电缆测量，但对信号源的输出频率和波形质量有一定要求。
2. 电感测量方法（1）互感法：通过将电缆绕制成一个线圈，将另一个线圈与之靠近，测量两者之间的互感系数，可以计算出电缆的长度。
这种方法适用于较长的电缆测量，但对线圈的设计和电路的精准度要求较高。
（2）信号传输法：通过在电缆中传输一个已知频率的信号，并测量信号的相位移动，可以计算出电缆的长度。
这种方法适用于各种长度的电缆测量，但对信号源和测量仪器的准确度要求较高。
三、注意事项1. 选用适当的测量方法：根据电缆的类型、长度和使用环境，选择合适的测量方法。
不同的方法适用于不同的情况，需要根据实际情况进行选择。
2. 校准和验证：定期对电缆计米器进行校准，确保测量结果的准确性。
井下电缆的安全检查
井下电缆的安全检查是保证井下电缆系统正常运行和防止事故发生的关键工作。
本文将从井下电缆的检查目的、方法和注意事项等方面进行详细介绍。
一、井下电缆安全检查的目的1. 预防事故发生。
井下电缆是供电和通信的重要设备，一旦出现故障可能引发火灾、爆炸等严重事故，甚至危及人员安全。
通过安全检查，可以及早发现、排除井下电缆潜在故障和安全隐患，保障井下电缆系统的正常运行。
2. 提高井下电缆的可靠性。
井下电缆长期处于恶劣的环境中，易受潮、老化等影响，容易出现绝缘损坏、导体腐蚀等问题，导致电缆性能下降。
通过定期检查，可以了解电缆的运行状况，及时采取维护措施，延长电缆的使用寿命。
二、井下电缆安全检查的方法1. 目视检查。
目视检查是最简单也是最常用的一种井下电缆检查方法。
检查人员需进入井下电缆管道，检查电缆的外观、电缆沟内的水位和电缆槽的排水状况等。
注意观察电缆是否有绝缘老化、皮破等现象，电缆沟内是否有渗水、积水等问题。
2. 绝缘测试。
绝缘测试是井下电缆安全检查的重要步骤之一，可以判断电缆的绝缘状况。
常用的绝缘测试方法有直流电压法和交流耐压法。
直流电压法是将一定的电压加在被测电缆的两端，通过测量电流来判断电缆是否存在绝缘损坏。
交流耐压法是将一定的交流电压加在电缆上，观察电缆是否发生击穿现象。
3. 导线阻抗测量。
通过测量电缆导线的阻抗来判断电缆是否存在故障。
测量时需使用特定的设备，将测量电阻、电感和电容等参数，从而获得电缆导线的阻抗情况。
如果导线阻抗偏高或变化较大，可能表示电缆存在质量问题或故障。
4. 红外热像法。
红外热像法可以通过检测电缆的表面温度分布，了解电缆的负载情况以及是否存在异常发热现象。
通过红外热像仪拍摄电缆表面的红外图像，并进行分析和比对，可以及早发现电缆的过载、短路等问题。
5. 漏电流检测。
漏电流检测是通过检测井下电缆系统的漏电流大小来判断电缆的安全状况。
漏电流通常是由于线路绝缘损坏或设备线缆接地导致，通过检测漏电流的大小和变化趋势，可以判断电缆是否存在故障。
测井电缆介绍
测井电缆介绍测井电缆介绍中原油田张恩生一、目前公司使用的国产电缆型号1、国产七芯电缆型号：W7BP规格：7×0.56mm2(导体的截面积)W：物理勘探（物的汉语拼音）；7：七芯电缆；B：绝缘材料；P：屏蔽（两个P的为双屏蔽）2、单根钢丝的拉断力≥：内层1.468KN；外层2.330KN3、钢丝结构内层：24根/Ø1.00mm；外层24根/Ø1.26 mm4、铠装节距：内层70 mm；外层85 mm5、电缆外径：11.8 mm6、电缆的额定拉断力≥：59 KN（6吨）；一般的拉到8—9吨断7、电缆耐温-30——150度8、电缆重量约：500Kg/Km9、缆芯电阻：大约32Ω/Km二、进口电缆美国维特电缆型号：7-46P/NT-XS说明：7：七芯电缆；46：0.464英寸=11.79 mm（1英寸=25.4 mm）P：3000F=148.890CNT：4500F=2320C换算公式C=5/9（F-32）XS：加强型19500磅；一般16700磅（1000Kg=2200磅）三、电缆使用注意事项1、所有使用的测井电缆都是二层钢丝扭力不平衡的电缆，拉力加大时，电缆趋向拉伸、直径变小、旋转；反之拉力减小时，则缩短、直径变大、反方向旋转。
一切妨害电缆自由旋转的因素是损坏的根源。
因为电缆的旋转是受张力变化控制的，制造厂不可能生产不旋转的电缆。
（制造厂只能控制使电缆直径和长度变化很小）2、电缆的调理头十次下井，是电缆最易受损的时候，与汽车一样，新电缆也有一个磨合过程。
调理的目的：使电缆的长度直径都稳定下来，把电缆的扭力放松，使二层钢丝逐渐磨合排列整齐像二层钢圈一样活动。
（1）第一次下井，找一口套管水井，电缆头接上磁性定位器和较大的加重，下放300米、上提50米、停住，借磁性定位器信号观察到电缆不旋转为止，再下放300米、上提50米、停住，观察到电缆不动，以次类推、把电缆放入井内，使电缆扭力放开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下电缆测量方法
在井下电缆的维护和管理中，定期进行各项测量是确保电缆正常运行的重要环节。
以下是一些常见的井下电缆测量方法：
1.绝缘电阻测量
绝缘电阻测量是评估电缆绝缘性能的重要方法。
使用兆欧表（Megger）或类似的设备，可以测量出电缆的绝缘电阻值。
一般情况下，新的电缆绝缘电阻值应大于1000兆欧。
如果测量得到的绝缘电阻值较低，可能意味着电缆的绝缘层存在缺陷或损坏。
2.导体电阻测量
导体电阻测量可以评估电缆导体的导电性能。
使用电桥或类似的设备，可以测量出电缆的导体电阻值。
一般情况下，导体的电阻值越低，导电性能就越好。
如果导体电阻值过高，可能意味着导体的材料存在缺陷或质量问题。
3.耐压试验
耐压试验是评估电缆绝缘承受电压能力的重要方法。
在进行耐压试验时，应逐渐增加电压至规定的试验电压值，并持续一段时间，以观察电缆是否能够承受该电压。
如果电缆在试验过程中出现击穿或电弧等现象，则意味着该电缆无法承受该电压。
4.绝缘厚度测量
绝缘厚度测量可以评估电缆绝缘层的厚度是否符合标准。
使用测厚仪等设备，可以测量出电缆绝缘层的厚度。
如果绝缘层的厚度低于标准值，可能会导致电缆的绝缘性能下降。
5.导体截面积测量
导体截面积测量可以评估电缆导体的截面积是否符合标准。
使用卡尺或类似的设备，可以测量出导体的截面积。
如果导体的截面积小于标准值，可能会导致导体的导电性能下降。
6.外观检查
外观检查可以发现电缆的外部损伤或变形等情况。
检查应包括电缆的表面、护套、绝缘层等部位。
如果发现任何异常情况，应及时进行处理和修复。
7.电压降测量
电压降测量可以评估电缆在传输电能时的效率。
通过测量电缆两端的电压差值，可以计算出电压降的值。
正常情况下，电压降的值应该在可接受的范围内。
如果电压降的值过高，可能会导致电能传输效率下降。
8.相位检查
相位检查可以确保电缆两端相位的一致性。
对于三相交流电而言，各相之间的相位应该相差120度。
通过使用相位检测仪等设备，可以检测出电缆各相之间的相位关系是否正确。
如果相位关系不正确，可能会导致电动机等设备的运行异常。
9.导体电阻温度测量
导体电阻温度测量可以监测电缆在运行时的温度状态。
通过在导体上安装温度传感器，可以实时监测电缆的温度变化。
如果温度过高，可能会导致电缆老化加速或出现热故障等问题。
综上所述，以上这些测量方法对于确保井下电缆的正常运行和预防故障发生具有重要意义。
定期进行各项测量并记录数据，可以为电缆的维护和管理提供重要的参考依据。
