电脑USB转TTL串口
usb转ttl工作电流

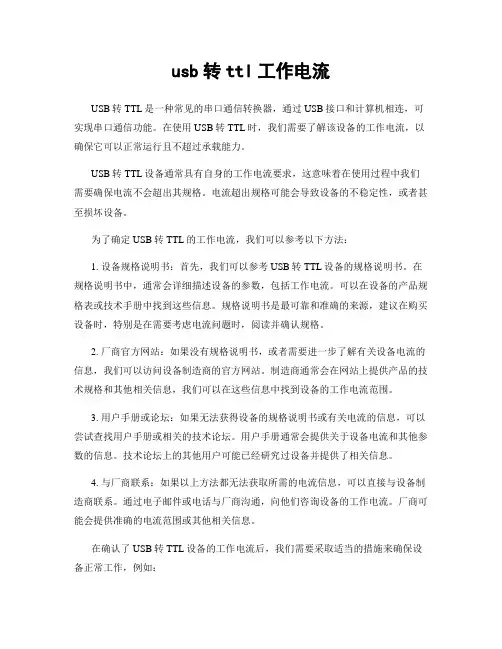

usb转ttl工作电流USB转TTL是一种常见的串口通信转换器，通过USB接口和计算机相连，可实现串口通信功能。
在使用USB转TTL时，我们需要了解该设备的工作电流，以确保它可以正常运行且不超过承载能力。
USB转TTL设备通常具有自身的工作电流要求，这意味着在使用过程中我们需要确保电流不会超出其规格。
电流超出规格可能会导致设备的不稳定性，或者甚至损坏设备。
为了确定USB转TTL的工作电流，我们可以参考以下方法：1. 设备规格说明书：首先，我们可以参考USB转TTL设备的规格说明书。
在规格说明书中，通常会详细描述设备的参数，包括工作电流。
可以在设备的产品规格表或技术手册中找到这些信息。
规格说明书是最可靠和准确的来源，建议在购买设备时，特别是在需要考虑电流问题时，阅读并确认规格。
2. 厂商官方网站：如果没有规格说明书，或者需要进一步了解有关设备电流的信息，我们可以访问设备制造商的官方网站。
制造商通常会在网站上提供产品的技术规格和其他相关信息，我们可以在这些信息中找到设备的工作电流范围。
3. 用户手册或论坛：如果无法获得设备的规格说明书或有关电流的信息，可以尝试查找用户手册或相关的技术论坛。
用户手册通常会提供关于设备电流和其他参数的信息。
技术论坛上的其他用户可能已经研究过设备并提供了相关信息。
4. 与厂商联系：如果以上方法都无法获取所需的电流信息，可以直接与设备制造商联系。
通过电子邮件或电话与厂商沟通，向他们咨询设备的工作电流。
厂商可能会提供准确的电流范围或其他相关信息。
在确认了USB转TTL设备的工作电流后，我们需要采取适当的措施来确保设备正常工作，例如：1. 选择合适的电源：根据设备的工作电流要求，选择适当的电源。
确保所选电源的额定输出电流不低于设备的工作电流。
2. 避免过载：避免连接过多的设备到USB转TTL设备上，以防止总电流超出设备的承载能力。
如果需要连接多个设备，可以考虑使用USB集线器。
usb转ttl电路

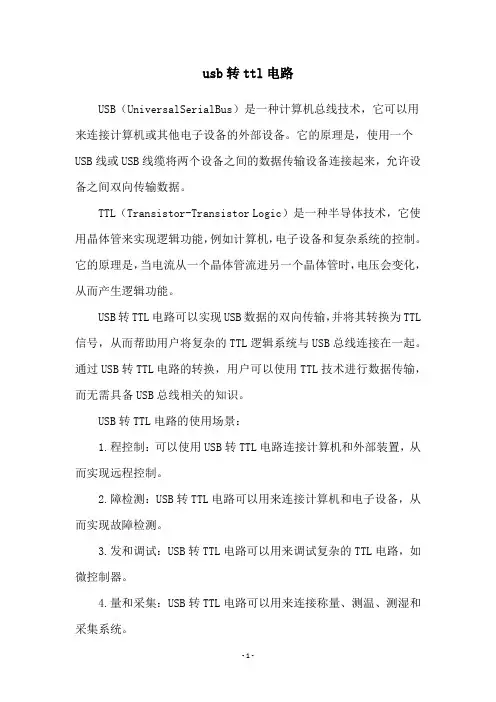

usb转ttl电路USB（UniversalSerialBus）是一种计算机总线技术，它可以用来连接计算机或其他电子设备的外部设备。
它的原理是，使用一个USB线或USB线缆将两个设备之间的数据传输设备连接起来，允许设备之间双向传输数据。
TTL（Transistor-Transistor Logic）是一种半导体技术，它使用晶体管来实现逻辑功能，例如计算机，电子设备和复杂系统的控制。
它的原理是，当电流从一个晶体管流进另一个晶体管时，电压会变化，从而产生逻辑功能。
USB转TTL电路可以实现USB数据的双向传输，并将其转换为TTL 信号，从而帮助用户将复杂的TTL逻辑系统与USB总线连接在一起。
通过USB转TTL电路的转换，用户可以使用TTL技术进行数据传输，而无需具备USB总线相关的知识。
USB转TTL电路的使用场景：1.程控制：可以使用USB转TTL电路连接计算机和外部装置，从而实现远程控制。
2.障检测：USB转TTL电路可以用来连接计算机和电子设备，从而实现故障检测。
3.发和调试：USB转TTL电路可以用来调试复杂的TTL电路，如微控制器。
4.量和采集：USB转TTL电路可以用来连接称量、测温、测湿和采集系统。
USB转TTL电路的使用非常广泛，它们可以用来连接计算机与外部设备，实现灵活的数据传输。
由于它能够实现双向传输，它可以节省很多时间，并且可以在较短的时间内实现复杂的系统。
由于它的结构紧凑，可以有效地减少控制系统的空间消耗，并有效地节约电力消耗。
因此，USB转TTL电路是一种非常有用的技术，它可以有效地帮助用户将复杂的TTL电路系统与USB总线连接在一起，从而提高了工作效率和节约能源消耗。
usb转ttl工作电流

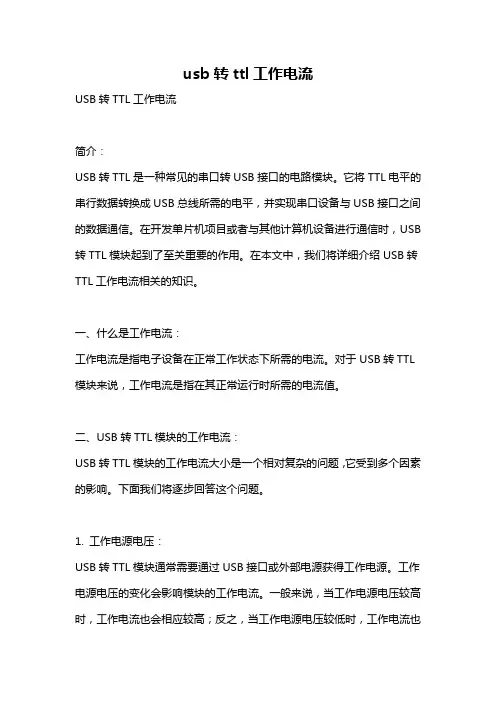

usb转ttl工作电流USB转TTL工作电流简介：USB转TTL是一种常见的串口转USB接口的电路模块。
它将TTL电平的串行数据转换成USB总线所需的电平，并实现串口设备与USB接口之间的数据通信。
在开发单片机项目或者与其他计算机设备进行通信时，USB 转TTL模块起到了至关重要的作用。
在本文中，我们将详细介绍USB转TTL工作电流相关的知识。
一、什么是工作电流：工作电流是指电子设备在正常工作状态下所需的电流。
对于USB转TTL 模块来说，工作电流是指在其正常运行时所需的电流值。
二、USB转TTL模块的工作电流：USB转TTL模块的工作电流大小是一个相对复杂的问题，它受到多个因素的影响。
下面我们将逐步回答这个问题。
1. 工作电源电压：USB转TTL模块通常需要通过USB接口或外部电源获得工作电源。
工作电源电压的变化会影响模块的工作电流。
一般来说，当工作电源电压较高时，工作电流也会相应较高；反之，当工作电源电压较低时，工作电流也会相应降低。
2. 串口数据传输速率：USB转TTL模块的串口数据传输速率也会对工作电流产生影响。
较高的传输速率意味着更多的数据需要被传输，这将导致模块在工作时消耗更多的电流。
3. 模块本身的设计和质量：不同厂家设计的USB转TTL模块在工作电流上可能存在差异。
一些优秀的模块设计能够在保证高效工作的同时，尽量减少功耗。
因此，选择质量较好的模块可以在一定程度上减少工作电流消耗。
三、如何测量USB转TTL模块的工作电流：为了准确测量USB转TTL模块的工作电流，我们可以按照以下步骤进行操作：1. 准备工作：首先，需要准备一个合适的电流表或电流表模块。
确保电流表的量程范围能够覆盖预期的工作电流值。
2. 连接测量电路：将电流表的接线头分别连接到USB转TTL模块的电源正极和电源负极上，并确保连接稳固。
这将使电流通过电流表进行测量。
3. 测量电流：打开USB转TTL模块的电源供应，使其工作起来。
采用PL2303芯片的USB转TTL串口模块
采用PL2303芯片的USB转TTL串口模块对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB 转串口模块全称为USB to Serial port Module，它可以将USB 接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB 转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB 转串口桥接芯片有很多，比如CP2102、FT232、PL2303 等等。
但并非每一种芯片都可以用作ISP 下载。
经过测试CP2102 是不能下载的，而FT232 可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303，可以稳定下载，并可以支持多种操作系统。
PL2303HX 采用28 脚贴片SOIC 封装，工作频率为12MHZ，符合USB 1.1 通信协议，可以直接将USB 信号转换成串口信号，波特率从75～1228800，有22 种波特率可以选择，并支持5、6、7、8、16 共5 种数据比特位，是一款相当不错的USB 转串口芯片。
这是我们用PL2303 芯片开发的USB 转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7 毫米，模块一共引出5 根脚，引脚电平为TTL，引脚定义如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线、＋3.3V 。
其中＋5V 和＋3.3V 电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303 模块我们还赠送一根30 厘米长的杜邦连接线，它一头。
USB转TTL模块的测试方法说明
3.在串口助手中选择正确的串口断口号，如选择 COM9，打开；
骑远飞电子科技
技 科 4.短路模块的 RX 和 TX（一个接收，一个发送端口），并在串口助手中的字符 子 串输入框内输入任意几个字符或数字，然后点击发送，如果在接收窗口内接
收到字符串或者数字，说明模块正常！电 Nhomakorabea 远 骑
祝使用顺利！ 骑远飞电子科技 2012.11.12
骑远飞电子科技
USB 转 TTL 模块的测试方法说明
1.首先安装系统选择驱动安装，安装正确后，usb 口插入该模块，此时能够 在设备管理器中看到对应的硬件描述并获知对应的串口号，如 COM9；
技 科 子 电 2.驱动安装正确，插入 USB 模块，可以听到电脑的提示音，然后打开串口助
手软件；
飞 远 骑
cp2104使用手册
cp2104使用手册CP2104是一款USB转串口芯片，常用于将USB接口转换为TTL或RS232电平的串口通信接口。
以下是CP2104的使用手册，供您参考：一、概述CP2104是一款USB转串口芯片，可以将USB接口转换为TTL或RS232电平的串口通信接口。
它具有体积小巧、使用方便、兼容性好等优点，广泛应用于各种需要USB转串口通信的场合。
二、工作原理CP2104的工作原理是通过USB总线与计算机进行通信，将USB信号转换为TTL或RS232电平的串口信号。
在USB信号转换为串口信号的过程中，CP2104内部集成了电平转换器、数据缓冲区、FIFO存储器等电路，以确保数据传输的稳定性和可靠性。
三、使用方法1.连接电路将CP2104的TTL或RS232接口通过电缆连接到需要通信的设备上，同时将CP2104的USB接口通过USB线连接到计算机上。
2.安装驱动程序在连接电路后，需要在计算机上安装CP2104的驱动程序。
驱动程序可以在芯片厂商的官方网站上下载，也可以在相关的操作系统上自动识别并安装。
3.配置串口参数在安装驱动程序后，可以在计算机上打开串口调试工具，如串口监视器、串口调试助手等，配置串口参数，如波特率、数据位、停止位、校验位等。
4.进行通信在配置好串口参数后，可以在计算机上通过串口调试工具向CP2104发送数据，同时也可以接收CP2104发送过来的数据。
四、注意事项1.在使用CP2104时，需要保证USB供电稳定，以免影响数据传输的稳定性。
2.在连接电路时，需要注意TTL或RS232接口的电平匹配问题，以免造成电路损坏。
3.在配置串口参数时，需要根据实际需要进行设置，以免影响数据传输的正确性。
4.在进行通信时，需要注意数据的传输速率和传输量，以免造成数据丢失或传输延迟。
USB转串口设置说明书
介绍USB转TTL串口使用说明:
1 安装好PL2302的驱动程序.
2 打开我的电脑属性.
3 选择硬件,打开设备管理器.
4 这时你可以在端口处看到USB-To-Serial Comm Port(COM3/根据你接的USB接口会显示不同的COM端口)
5 打开STC下载软件,选择好你芯片
6 设置好你的COM口通道，即你在我的电脑属性里看到的哪COM口。
如我这里是COM3就选择COM3.
7 点击Open File 打开你要下载的文件
8在点下载前请将板上的电源关闭，然后在点Download/下载
当你看到：Chinese:正在尝试与 MCU/单片机握手连接 ...
请将板上的开关电源关闭打开。
STC 单片机需要内部复位
9 下载完毕。
USB转TTL模块数据线接法
USB转TTL模块数据线接法机顶盒的接口定义(顺带讲点基础知识，高手可略过）从左到右VCC RXD TXD GNDVCC：电源+3.2V -> +3.3VRXD：接收上位机数据电平范围：0->VCCTXD：发送数据给上位机电平范围：0->VCCGND：参考地，也就是电源负极，0电位我们只使用RXD TXD和GND，VCC引脚要小心，不要和GND短路，否则将会烧毁LOD（稳压）芯片机顶盒的RXD接RS232的TXD机顶盒的TXD接RS232的RXD机顶盒的GND接RS232的GND我们将上述电平范围的通讯电平称作TTL电平而RS232通讯端口（计算机原本的RS232口和用USB接口转出的标准RS232口）的标准电平范围是+15V->-15V。
所以需要做电平转换。
当然有些USB转RS232也有TTL电平输出的。
我这里是使用一个已有的单片机的下载器上的RS232电平转换，不详细讨论，网上有提醒新手的是购买和使用USB转RS232的时候要搞清楚电平范围，否则可能损坏机器的。
部分机顶盒接线方法以下接线图供参考由于多数接口都是使用排插，升级口常见的有三针、四针、五针、六针和九针，排序参看考为（针口面向自己），见列表：脚位3针接口4针接口5针接口6针接口左起1(6) 无GND TX None2(5) RX RX RX GND3(4) TX TX VCC1RX4(3)VCC(3.3V)VCC(3.3V)GND TX5(2) 无Vcc2 VCC(3.3V)6(1) 无None4线升级接口：1脚--接地,2脚--RX ,3脚--TX ,4脚--VCC ,(卓异) 5脚--不接6线升级接口：1脚—空，2脚--接地，3脚--RX，4脚--TX，5脚--VCC，6脚—空以上仅仅是供参考首先先找出接地引脚ＧＮＤ（红笔接射频线金属，再用黑笔测量各个针脚，０阻值导通即为地ＧＮＤ），确定好ＧＮＤ后，再将机顶盒通电，再测量各针脚空载时的电压，即黑表笔接地，红表笔测出的电压是3.36V~3.30V的基本上可以判定为ＴＸＤ、ＲＸＤ的针脚，测出的电压在５Ｖ左右的为ＶＣＣ（负载在数据线ＭＸ２３２芯片上有可能降为3.3V这样），如果是五针的升级口，有的可以不需理会而让它空置，但需要特别注意的是，有的机顶盒的５针的升级口很是特殊，除了其中一个ＶＣＣ１外，还有一个引脚为Ｖｃｃ２（有的标识为ＢＬ），空载电压大概是1.65V这样，在刷新时就必须将ＶＣＣ１和Ｖｃｃ２两个针脚短接才能正常读取和烧写数据，否则读写速度将会极其的慢以至读写都不成功，所以在遇到读取备份文件很慢时，就必须考虑将两个针脚进行短接才能读写数据，而使用此两个针脚短接的方法也可激活变成砖头的机器（后面再具体阐述）。
电脑USB转TTL串口
电脑USB转TTL串口/RS232串口模块对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB转串口模块全称为USB to Serial port Module ，它可以将USB 接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB 转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB转串口桥接芯片有很多，比如CP2102FT232、PL2303等等。
但并非每一种芯片都可以用作ISP下载。
经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303,可以稳定下载，并可以支持多种操作系统。
PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75〜1228800,有22种波特率可以选择，并支持5、6、7、8、16共5种数据比特位，是一款相当不错的USB转串口芯片。
产品1:采用PL2303芯片的USB转TTL串口模块每个12元含一根4 芯杜邦连接线这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7毫米，模块一共引出5根脚，引脚电平为TTL,引脚定义如下：+5V、P3.0 TXD、P3.1 RXD、GND地线、+ 3.3V 。
其中+ 5V和+ 3.3V电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。
什么是USB转TTL
什么是USB转TTL
TTL是⼀种电平，具体的问度娘。
这⾥通俗地解释⼀下什么是USB转TTL串⼝。
像我们常⽤的单⽚机，引出来的串⼝，如果不加其他的接⼝电路，出来的信号就是TTL电平。
如果需要看串⼝的打印信息，⼀般是需要接⼀个上位机的，常规的就是电脑，⽽现在的电脑⼀般的通信借⼝只有USB，⽼式的电脑可能会有232接⼝。
对于USB⼝⽽⾔，是没法和TTL串⼝直接通信的，因为接⼝不匹配，电平也不匹配，这时候就需要借助外围的⼩设备来实现接⼝与电平的转换。
常规操作是使⽤CH340这种芯⽚所制作的USB转串⼝模块。
这个芯⽚可以实现TTL串⼝和USB之前的转换。
作者：GarenTulips
链接：https:///question/414372493/answer/1410338041
来源：知乎
著作权归作者所有。
商业转载请联系作者获得授权，⾮商业转载请注明出处。
电脑USB转TTL串口RS232串口模块
电脑USB转TTL串口/RS232串口模块对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB转串口模块全称为USB to Serial port Module，它可以将USB接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB转串口桥接芯片有很多，比如CP2102、FT232、PL2303等等。
但并非每一种芯片都可以用作ISP下载。
经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303，可以稳定下载，并可以支持多种操作系统。
PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ，符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75～1228800，有22种波特率可以选择，并支持5、6、7、8、16共5种数据比特位，是一款相当不错的USB转串口芯片。
产品1：采用PL2303芯片的USB转TTL串口模块每个12元含一根4芯杜邦连接线这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7毫米，模块一共引出5根脚，引脚电平为TTL，引脚定义如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线、＋3.3V 。
其中＋5V和＋3.3V电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。
刷机线USB转串口TTL线使用方法简介
刷机线USB转串口TTL线使用方法简介USB转串口TTL小板安装测试：1.首先安装USB转串口的驱动程序（USB转串口驱动下载地址）2.下载串口调试助手用于测试小板好坏以及性能（串口调试助手下载地址）3.用一根杜邦线或短接冒短接小板上的TXD和RXD 端口4.把小板插到计算机的USB端口上，首次计算机会检测到新硬件并自动安装，小板电源指示灯亮5.进入计算机的“设备管理器”查看系统分配的端口号即COM？，同一计算机不同USB口分配的端口号是不同的（进入设备管理器方法查看）6.打开串口调试助手，设置好端口号（即COM？号）和波特率后点击“连接”，如果“连接”前面的灯变为红色说明打开串口成功7.在发送窗口设置好要发送的内容，点击“发送“，如果在接收窗口接收到的内容与发送的内容相同说明小板完好（测试示意图查看）USB转TTL小板与USB转RS232小板区别：B转TTL小板插上USB口后，电源指示灯为红色；而USB转RS232小板插上USB口后，电源指示灯为黄色B转TTL小板板上有一些元件没有安装；而USB转RS232小板上的元件是完全安装了的B转TTL小板是TTL电平，可直接与5V电平相接；而USB转RS232小板是标准RS232电平，可直接与计算机的串口相接,二者不能混用接收机接线方法：1.关掉接收机电源，打开接收机机壳，先查看升级端口在板子上没有没RXD、TXD、GND、VCC等字样标识，如果有进入第4步，否则继续2.关掉接收机电源，用万用表电阻档先找出地线GND。
（10欧姆以下）3.打开接收机电源，再用万用表电压档找出 RXD和TXD两根信号线。
（RXD电压一般小于2v，txd电压一般小于4v，有部分的接收机是没有电压输出的。
）4.将小板RXD与接收机的TXD连接，小板TXD与接收机RXD连接，小板GND与接收机GND连接5.电源VDD一般不用接，但有部分的接收机一定要接才能升级。
(电压一定小于5.5v）6.如果不能联机将RXD TXD 互调一下。
usb转ttl电路
usb转ttl电路
USB转TTL电路是将电子设备的USB接口转换为能够连接其他类型外设的接口，减少外设与主机设备之间的连接难度。
以下是它的主要用途以及特点：
1、用途：
（1）USB转TTL电路用于将PC和MCU连接；
（2）用于通过第三方接口，连接外部设备和数据线；
（3）常用于开发板调试，主板电路的连接；
（4）也可以作为串行通信接口使用，通过它，可以实现UART通信或者I2C通信；
（5）还可以在各种开发板中用作外设的连接，比如SPI，SD Card，RS232等。
2、特点：
（1）可以将USB接口功能转换为第三方接口，以实现与外设的连接；
（2）体积小，不占空间，便携性强，迁移方便；
（3）通信协议支持更多，可以支持RS232，Nextel，TTL等通信协议；
（4）具有良好的信号结构，可以确保与外设的通信的稳定性和精准度；
（5）数据传输速率高达2 Mbps，性能卓越。
总之，USB转TTL电路可以帮助用户非常简单方便地实现PC和MCU 之间的连接，它的优势不仅体现在其小巧的外形，而且它的通信协议支持也是强大的，支持RS232、Nextel、TTL等多种协议，解决了给各种外设连接、外设数据传输以及开发板调试等操作，节约了很多宝贵的时间，使电子设备之间的连接变得更加便捷.。
usb转ttl的波形
usb转ttl的波形USB转TTL是一种常用的串口通信方式，可以将USB接口转换为TTL 电平的串口通信接口。
在实际应用中，我们经常需要对USB转TTL 的波形进行分析和理解。
USB转TTL的波形主要包括三个部分：发送数据、接收数据和校验位。
发送数据是指将数据从计算机通过USB接口发送到TTL设备，接收数据则是指将数据从TTL设备通过USB接口发送到计算机。
在发送数据部分，计算机通过USB接口向TTL设备发送一个数据包，数据包包含了需要传输的数据信息。
在波形上可以看到，发送数据时，波形从低电平（0V）逐渐上升到高电平（3.3V或5V），表示数据的逐位传输。
在接收数据部分，TTL设备通过USB接口向计算机发送一个数据包，数据包包含了TTL设备的响应或者传感器的数据。
在波形上可以看到，接收数据时，波形从高电平逐渐下降到低电平，表示数据的逐位传输。
校验位是为了保证数据传输的正确性而添加的一位数据。
在波形上可以看到，校验位是在发送数据和接收数据之间的一段时间内保持高电平或者低电平，用来验证数据的正确性。
如果校验位与发送或接收的数据不一致，就说明数据传输出现了错误。
除了发送数据、接收数据和校验位外，USB转TTL的波形还包含了一些其他的信号，如时钟信号、复位信号等。
这些信号在波形上通常表现为一段固定的高电平或低电平，用来控制和同步数据的传输。
在实际应用中，我们可以通过观察USB转TTL的波形来判断数据传输是否正常。
如果发送数据和接收数据的波形一致，并且校验位正确，就说明数据传输成功；如果波形不一致或者校验位错误，就说明数据传输失败。
总结起来，USB转TTL的波形包括发送数据、接收数据和校验位，通过观察波形可以判断数据传输是否正常。
在实际应用中，我们可以利用USB转TTL的波形来进行串口通信的调试和故障排除，提高系统的稳定性和可靠性。
usb转ttl电路图大全（RS232串口CH340TPL2303）
usb转ttl电路图大全（RS232串口CH340TPL2303）TXD：发送端，一般表示为自己的发送端，正常通信必须接另一个设备的RXD。
RXD：接收端，一般表示为自己的接收端，正常通信必须接另一个设备的TXD。
正常通信时候本身的TXD永远接设备的RXD！自收自发：正常通信时RXD接其他设备的TXD，因此如果要接收自己发送的数据顾名思义，也就是自己接收自己发送的数据，即自身的TXD直接连接到RXD，用来测试本身的发送和接收是否正常，是最快最简单的测试方法，当出现问题时首先做该测试确定是否产品故障。
也称回环测试。
电平逻辑：TTL电平：通常数据表示采用二进制，规定+5V等价于逻辑“1”，0V等价于逻辑“0”，称作TTL信号系统，是正逻辑RS232电平：采用-12V到-3V，等价于逻辑“0”，+3V到+12V 的逻辑电平，等价于逻辑“1”，是负逻辑的。
产品说明：1、主芯片为CP2102，安装驱动后生成虚拟串口2、USB取电，引出接口包括3.3V（《40mA），5V，GND，TX，RX，信号脚电平为3.3V，正逻辑3、板载状态指示灯、收发指示灯，正确安装驱动后状态指示灯会常亮，收发指示灯在通信的时候会闪烁，波特率越高亮度越低4、支持从300bps~1Mbps间的波特率5、通信格式支持：1）5，6，7，8位数据位；2）支持1，1.5，2停止位；3）odd，even，mark，space，none校验6、支持操作系统：windowsvista/xp/server2003/200，MacOS-X/OS-9，Linux7、USB头为公头，可直接连接电脑USB口8、贴片元件为SMT工艺生产，质量稳定9、不含USB头体积为：33*15（mm）模块与单片机请遵循以下连接：usb转ttl电路图（一）：USB转3线制RS232串口图中也是USB转3线制RS232串口，只是输出RS232信号的电平幅度略低。
CH340的R232引脚为高电平，启用了辅助RS232功能，只需外加二极管、三极管、电阻和电容就可代替7.2.节中专用的电平转换电路U5，所以硬件成本更低。
USB转TTL模块的测试方法说明
USB转TTL模块的测试方法说明1.电脑：用于连接和供电USB转TTL模块。
B转TTL模块：被测试的模块。
3. 串口终端程序：用于与USB转TTL模块进行通信的软件，例如Tera Term、PuTTY等。
4.线缆：正确连接电脑和USB转TTL模块的USB线缆和TTL线缆。
下面是USB转TTL模块的测试方法说明：1.连接硬件：a.将USB转TTL模块通过USB线缆连接到电脑的USB接口。
b.将TTL线缆的一端连接到USB转TTL模块的相应TX、RX和GND引脚。
c.将TTL线缆的另一端连接到外设（如果需要与外设进行测试）或者与自身的TX和RX引脚连接起来（用于环回测试）。
2.驱动安装：b. 如果使用的是类Unix/Linux操作系统，通常不需要安装驱动程序。
3.打开串口终端程序：a. 打开相应的串口终端程序，例如Tera Term或PuTTY。
4.测试通信：a.确保TTL线缆正确连接到USB转TTL模块的TX和RX引脚，如果是环回测试，则连接到自身的TX和RX引脚。
b.在串口终端程序中，尝试发送一些数据到模块或从模块读取数据。
c.检查是否成功发送和接收数据，确保数据准确性。
5.测试外设通信（可选）：a.如果需要与特定的外设进行通信测试，确保该外设正确连接到USB 转TTL模块的TX和RX引脚，并根据外设的规范设置正确的波特率和其他配置参数。
b.在串口终端程序中，尝试发送一些数据到外设或从外设读取数据。
c.检查是否成功发送和接收数据，确保数据准确性。
6.测试其他功能（可选）：a.根据模块的规格和功能，可以测试一些其他的特定功能，例如控制引脚状态、模拟串行通信握手信号等。
b.请参考模块的规格说明书了解如何进行这些特定功能的测试。
7.关闭测试：a.在完成所有的测试后，关闭串口终端程序。
b.断开TTL线缆和外设（如果有）的连接。
c.断开USB线缆连接USB转TTL模块和电脑。
总结：通过以上步骤，我们可以测试USB转TTL模块的基本功能和串行通信能力。
USB转TTL(CH341A)的注意事项及说明
USB转TTL(CH341A)的注意事项及说明跳线开关标示24\25编程模式: P/S跳帽合上.在线下载USB转串口TTL：P/S端跳帽断开默认发货跳线开关设为编程模式常规应用在编程模式与串口模式切换时, 只要动P/S跳帽即可。
软件操作注意事项:1. CH341A.EXE 24\25编程器软件中, 检测功能仅属于辅助功能, 由于部份芯片的数据手册找不到,无法得到对应芯片的标识厂商\芯片ID的信息, 才造成此功能未能完善, 所以有部份芯片是无法检测出的,所以说检测功能的准确性也并非百分百.2.有关检测识别错误问题(指MX25L6445识别为MX25L6405之类), 例如MX25L6405和MX25L6406,MX25L6445,三个型号的芯片设备号都是相同的, 所以就导至误识别.3. 当检测目标芯片为"Unknown", 并不代表编程器不能烧写. 可通过手动选择芯片进行烧写操作.如芯片列表中没有对应型号, 可直接选择接近的型号\品牌, 即选择相同的容量即可.其中厂商一项中有"COMMON", 代表通用.各种品牌芯片的编程指令都是一样的(SST和ESMT除外).所以在软件中型号\品牌只能算得上是一个称呼, 只要选对了芯片容量,即可直接烧写操作(SST和ESMT除外).4. 如芯片列表中, 没有你所需要的型号时, 可在厂商一项选为COMMON, 然后选择你相应芯片的容量即可.5. 当检测信息内容的最后四行都是显示$FF, 说明芯片引脚未正常与测试座完好接触, 请检查是否放反芯片或虚焊等.6. 如碰到使用"自动"按钮烧写芯片时, 出现提示"写操作超时失败!"的错误信息. 这时应改用手动操作,点击"擦除"完成后, 需要等上十几秒, 再点击"编程". (原因1可能是个别芯片兼容问题, 读写要等待间隔一断时间;原因2芯片引脚与编程器测试座接触不好, 导至芯片无响应电脑发出的指令).7.在读写操作过程中, 不建议你再进行其它操作(如浏览网页\QQ\下载等), 可能会造成读写数据失误, 造成数据校验失败.。
如何测试USB转TTL
如何测试USB转TTL
前言：有些朋友拿到线之后，第一时间就接机顶盒或者无线猫，丝毫没有考虑接口的对应性，接错烧了后，再怪线有问题。
以下将指导如何测试本人所售出的线。
1、短接好刷机线的收发两根线。
如下图：
如果没有铁丝的短接的话。
用尖物品或刀挑开杜邦套。
然后再直接短接两个杜邦头也可以（推荐）:
2、接电脑安装好驱动。
电脑设备管理器里面多出个COM口
我的是COM5，一般来说是COM3，每个人不同，按照自己电脑为准。
3、打开测试软件
选择你线对应的COM口。
点START，右边出现OK就说明线是正常的。
如果第一次是NG的话，就再试一次。
前提确保收发短接正常。
电脑USB转TTL串口
电脑USB转TTL串口/RS232串口模块对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB转串口模块全称为USB to Serial port Module，它可以将USB接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB 转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB转串口桥接芯片有很多，比如CP2102、FT232、PL2303等等。
但并非每一种芯片都可以用作ISP下载。
经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303，可以稳定下载，并可以支持多种操作系统。
PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ，符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75～1228800，有22种波特率可以选择，并支持5、6、7、8、16共5种数据比特位，是一款相当不错的USB转串口芯片。
产品1：采用PL2303芯片的USB转TTL串口模块每个12元含一根4芯杜邦连接线这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7毫米，模块一共引出5根脚，引脚电平为TTL，引脚定义如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线、＋3.3V。
其中＋5V和＋3.3V电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑USB转TTL串口/RS232串口模块
2010年02月15日星期一 12:16
对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB转串口模块全称为USB to Serial port Module，它可以将USB接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB 转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB转串口桥接芯片有很多，比如CP2102、FT232、PL2303等等。
但并非每一种芯片都可以用作ISP下载。
经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303，可以稳定下载，并可以支持多种操作系统。
PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ，符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75～1228800，有22种波特率可以选择，并支持5、6、7、8、16共5种数
据比特位，是一款相当不错的USB转串口芯片。
产品1：采用PL2303芯片的USB转TTL串口模块每个16元
这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接，都经人工检测，电路板只有30*16*7毫米，模块一共引出4根脚，TTL串口的引脚定义：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线其中＋5V电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。
软件安装：
点击下载PL2303.RAR解压缩运行SETUP.EXE进行安装，驱动安装完成后，将模块的USB插头插入电脑USB接口即可。
鼠标右键点击桌面的“我的电脑”＝》属性＝》硬件＝》设备管理器＝》端口看下图中是否出现红色箭头所指的PL2303虚拟的COM6，如果出现说明模块是好的驱动软件也安装成功了。
PL2303模块可以方便地利用杜邦免焊接连接线接入电路，只要插接3根线，一根串口入、一根串口出、一根地线。
应用举例
1、STC单片机的串口ISP下载
目前单片机的ISP下载已成潮流，例如比较流行的STC系列单片机就是以其高性能和方便实用的串口ISP下载功能备受青睐，但是ISP对时序要求非常严格，例如常用的CP2102就因为采用内部RC振荡器精度不够无法胜任。
而PL2303是极少几种支持ISP下载并且价格低廉的芯片，具体步骤可以参考我们制作的让实验开发板在线下载的网页，是STC芯片最理想的USB下载线，需要注意的是PL2303应该直接和STC芯片的串口连接，其中不需要RS232电平转换电路哦，还有模块输出的5V电压也不用接到STC单片机系统的，如果不成功请检查RXD TXD串口通讯线是否交叉哦。
2、TC35I专业GSM模块调试
TC35I是一种常用的GSM开发模块，它是TTL串口通讯，通过我们的PL2303模块，可以直接借助电脑通过USB口进行AT命令的调试，非常方便，具体资料可以点击进入。
3、GPS模块调试
GPS模块也采用TTL串口通讯，每秒输出一次GPS全功能数据，4800通讯波特率，通过我们的USB转串口模块，可以直接通过串口调试软件或者电子地图显示GPS数据，非常方便，具体资料可以点击进入。
4、工业设备的串口通讯
很多专业的工业设备都是采用RS232串口通讯的，我们只要跳过RS232转换电路，用我们的USB转串口模块，就能把设备改成USB 通讯，大大提高了设备的通用性和便利性，提升设备档次。
5、刷新宽带ADSL上网猫、路由器的固件
固件类似电脑的BIOS，由于有些猫是当地电信定制的，因此很可能这个地区赠送的猫无法在其他地区使用，但是这类“猫”电路板上一般会预留的TTL通讯串口，通过我们的PL2303模块就能刷新固件从而又能使用了。
6、机顶盒、卫星接收机升级
一些机顶盒也存在版本问题，通过升级可以修正错误提高硬件性能，最近网上闹得沸沸扬扬的中星9号升级问题也可以通过刷机解决，PL2303HX
模块适合带TTL接口的山寨机。
TTL接口的外观类似光驱的接口那样有四根针。
但是刷机要注意几个问题，如果没认真详细观看.可能您的机器会成砖头，或者功能失调哦！
1、不能只看机器品牌型号，要看到机器主版的几个重要IC。
比如：海尔双片机，型号后面的后缀很重要。
如果您是机对机升级的话可以不计，否则一定要注意.要不可能您刷的机器会没有信号，或者开不了机。
2、面板芯片也很重要，如果是74系列的当然无所谓了但是也要看定义脚。
如果是用单片机的话，那就麻烦了。
因为很多厂家的单片机程序就不一样，所以你刷好了机.可能可以正常收看，但是面版可能会没办法正常显示哦。
有的机器可能连遥控编码不一样，遥控也用不了哦。
比如卓亿的遥控就跟其他中9机的遥控不能通用。
3、不同厂家后面的刷机口定义是不一样的。
不能拿到线就往哪个口插，一不小心就会烧坏你的设备。
比如天地星它第3脚是电压输出的高达15V，这个电压加到你的主板上，你说会出现什么问题哪？
中9刷机方法：
不论你接收机TTL串口是4线还是5线都只要接其中3线就可以了，5V的VDD不用接！！其中GND接中9的地线，TXD和RXD有的接法是RXD对TXD、TXD对RXD，也有的TXD对TXD、RXD对RXD，(可能是他们标识不一样)
相关资料/thread-htm-fid-31.html
特别说明：
（一）我们只是卖数据线，一个刷机工具而已，不是销售刷机的服务。
我们对于刷机方法并不熟悉，所以无法提供刷机操作的指导。
因市面上
机型繁多，而每个人的动手能力又相差甚远，所以我们不保你能刷机成功。
更不要因为自己没有刷机成功而给我们中评或差评，那我们就比窦娥还怨了！
（二）我们发出去的每一条线都是经过测试的，这里提醒买家请不要拿到线后就直接进行刷机操作，以免刷机不成会认为是线有问题。
首先应对转换模块上输出4根线的识别和你需要连接的设备的输入线的识别，按照上面介绍的连接方法进行刷机。
只要不连接VCC，USB-TTL和中9就不会有任何问题，才可放心使用
有的买家不小心烧了线的芯片或者不会操作或者机器本身不支持升级，就说是我们的线有问题等等，请这样的买家绕道，谢谢。
此类情况不给予退货或者退款的行为，也不接收中评和差评。
产品2：专门定加工的USB转RS232串口专用线带光盘10元一根
现在绝大部分的笔记本甚至有些一些台式机都没有串口，但是串口实在对我们电子工程师来说太重要了，电脑市场上也有大量的USB转RS232的转换线，价格比较低廉但是质量实在太差，外观看上去非常精美，就是根本没法用！我们这里提供的转换线内部采用
HL340(R340)芯片，是我们指定厂家加工的，所以能确保用于单片机下载线或者仿真！强烈建议只有USB口的客户选配！我们这款产品是直接将USB转成标准的RS232串口，应用领域很广泛。
软件安装：
点击下载USB-232转接线驱动程序解压缩运行HL-340.EXE 进行安装（包装纸的夹层中有驱动小光盘），驱动安装完成后，将模块的USB插头插入电脑USB接口电脑会提示找到新硬件，选择自动安装就能完成驱动安装。
鼠标右键点击桌面的“我的电脑”＝》属性＝》硬件＝》设备管理器＝》端口看下图中是否出现红色箭头所指的CH340虚拟的COM3。
