一、设计概述
机箱机柜在装置机械、液压、电子电气等设备中，是保护设备免受外
界环境侵害，并方便设备的维护保养的最重要的设备。

机柜的设计要求设
计内容准确、重视细节、安全可靠、方便安装、质量稳定、造价合理，是
一种非常精密的设计。

本文综合了市面上常见的机柜标准，给大家介绍标
准机箱机柜的设计。

二、标准机柜的几大特点
1、机柜材质要求：机箱机柜一般选用冷板精密冲压、热镀锌等高强度、高保护性能的优质金属材料，材料表面需涂有绝缘涂料，保证机柜有
较高的抗静电性能。

2、机柜形状设计要求：机柜采用正方形、长方形或圆形的形状设计，内部结构布局丘陵样布局，外表装饰要求高档、简洁大气，颜色要求深色。

3、机柜组件结构设计：机柜的各部分结构设计定位准确，结构紧凑，要求各部装配件之间可以完美的拆装更换，机柜底部设计为凸点、凹点或
垫脚条的形式，实现机柜与底座完美连接，提高整体机柜的稳定性。

标准机柜结构设计规范

斯达康通讯有限公司企业标准006A0_200419″标准机柜结构设计规范192005-11-15 发布 2005-11-15 实施斯达康通讯有限公司发布, ..: , & ...前言本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。

本标准主要以标准为主，参照了、标准对机柜性能部分的要求及标准对机柜工程安装的要求。

标准起草：徐建华目次1范围··················································································错误!未指定书签。

2引用标准············································································错误!未指定书签。

标准机箱机柜设计

v1.0 可编辑可修改标准机箱机柜设计一、机箱面板1、面板（见图1-1~图1-3）2、面板宽度B的尺寸系列：，，3、高度H的尺寸系列见表1-14、面板的材料：面板一般使用型材或冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、、、几个规格；5、面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机箱面板的左上角醒目位置，特殊情况可例外；表1-1代号图号H h1 h2 h3±1-11U2U1-2 1U2U3U4U 177 5U6U1-3 6U 7U 8U9、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/10、把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U（包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3；11、前框：前框是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，前框不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，前框上开关类的开孔可参照《机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大，前框与箱体之间的间隙单边留比较合适；12、门组件：门组件一般由门、玻璃、门铰链几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门铰链是把门与箱体联接起来的一个重要部件，应优先选用《机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留比较合适，靠近门铰链侧的间隙可适当放大，考虑到转动干涉及外表的美观，门铰链侧的边可铣成斜边，门框相应位置也需倒角。

标准机箱机柜设计

标准机箱机柜设计一、机箱面板1、面板（见图1-1~图1-3）2、面板宽度B的尺寸系列：482.6，609.6，762.0mm3、高度H的尺寸系列见表1-14、面板的材料：面板一般使用型材或1.50mm冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、8.0mm、6.0mm、5.0mm几个规格；5、面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机箱面板的左上角醒目位置，特殊情况可例外；表1-1代号图号n.UH h1 h2 h3±0.41-1 1U 43.6 5.9 2U 88.1 37.71-2 1U 43.6 5.9 31.8 2U 88.1 5.9 76.2 3U 132.5 37.7 57.15 4U 177 37.7 101.6 5U 221.5 37.7 146.1 6U 265.9 37.7 190.51-36U 265.9 37.7 57.15 76.2 7U 310.3 37.7 88.9 57.15 8U 354.8 37.7 101.6 76.2 9U 399.2 37.7 101.6 120.6 10U 443.7 37.7 101.6 165.1 11U 488.1 37.7 133.3 146.1 12U 532.6 37.7 133.3 190.6注：表中：U=44.45mm；H=nXU-0.8mm；当结构设计需要增加不足1U的面板高度时，允许在H值上增加1/2U，但h1、h2、h3不变。

6、面板安装槽口或安装孔的尺寸见图1-4：图1-47、面板的类型与机柜立柱的配合示意，见图1-5：图1-58、面板与机柜（或机架）在宽度方向上的安装尺寸（见图1-6、表1-2）图1-6表1-2B B1 B’min482.6 465 450609.6 592 577762.0 744.4 729.49、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/T3047.2-9210、把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U（包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3；11、前框：前框是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，前框不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，前框上开关类的开孔可参照《机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大0.3mm，前框与箱体之间的间隙单边留0.3mm比较合适；12、门组件：门组件一般由门、玻璃、门铰链几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门铰链是把门与箱体联接起来的一个重要部件，应优先选用《机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留0.3mm比较合适，靠近门铰链侧的间隙可适当放大，考虑到转动干涉及外表的美观，门铰链侧的边可铣成斜边，门框相应位置也需倒角。

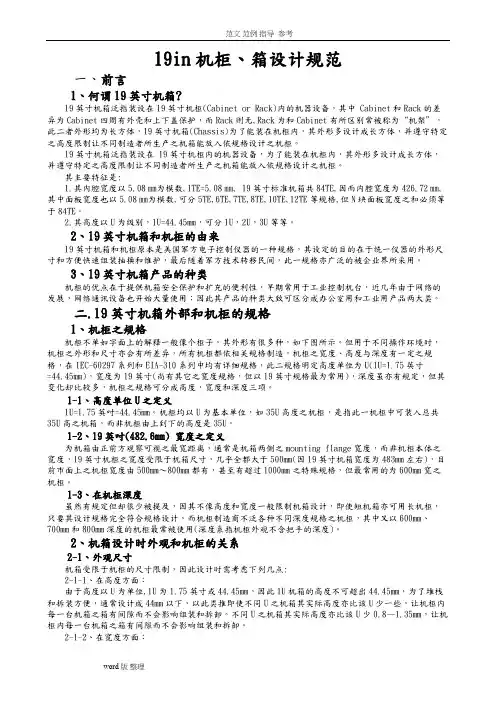

19in机柜、箱设计规范

19in机柜、箱设计规范一、前言1、何谓19英寸机箱?19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。

其主要特征是:1.其内腔宽度以5.08㎜为模数,1TE=5.08㎜,19英寸标准机箱共84TE,因而内腔宽度为426.72㎜,其中面板宽度也以5.08㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。

2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。

2、19英寸机箱和机柜的由来19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。

3、19英寸机箱产品的种类机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。

二.19英寸机箱外部和机柜的规格1、机柜之规格机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。

但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸=44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。
