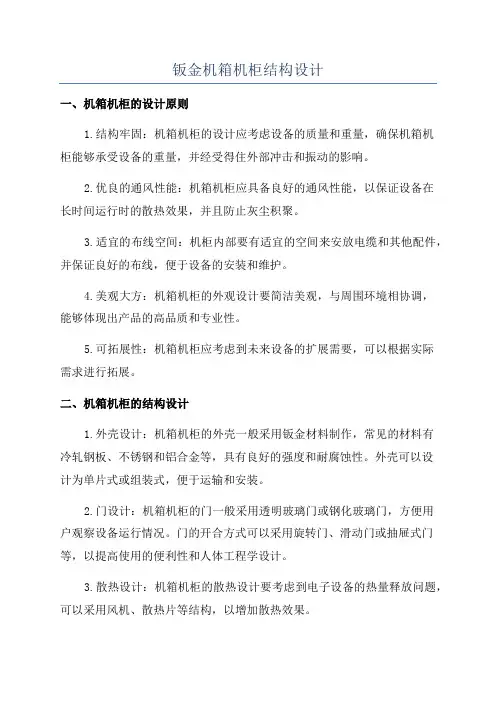

钣金机箱机柜结构设计
钣金机箱机柜结构设计一、机箱机柜的设计原则1.结构牢固：机箱机柜的设计应考虑设备的质量和重量，确保机箱机柜能够承受设备的重量，并经受得住外部冲击和振动的影响。
2.优良的通风性能：机箱机柜应具备良好的通风性能，以保证设备在长时间运行时的散热效果，并且防止灰尘积聚。
3.适宜的布线空间：机柜内部要有适宜的空间来安放电缆和其他配件，并保证良好的布线，便于设备的安装和维护。
4.美观大方：机箱机柜的外观设计要简洁美观，与周围环境相协调，能够体现出产品的高品质和专业性。
5.可拓展性：机箱机柜应考虑到未来设备的扩展需要，可以根据实际需求进行拓展。
二、机箱机柜的结构设计1.外壳设计：机箱机柜的外壳一般采用钣金材料制作，常见的材料有冷轧钢板、不锈钢和铝合金等，具有良好的强度和耐腐蚀性。
外壳可以设计为单片式或组装式，便于运输和安装。
2.门设计：机箱机柜的门一般采用透明玻璃门或钢化玻璃门，方便用户观察设备运行情况。
门的开合方式可以采用旋转门、滑动门或抽屉式门等，以提高使用的便利性和人体工程学设计。
3.散热设计：机箱机柜的散热设计要考虑到电子设备的热量释放问题，可以采用风机、散热片等结构，以增加散热效果。
4.支架设计：机箱机柜的支架设计要稳定可靠，一般采用可调节的支撑脚，可以根据地面的平整度进行调整。
支架一般由角铁或方管制作，具有良好的承重性能。
5.内部结构设计：机柜内部的结构设计要考虑到设备的安装和维护，可以设计为可拆卸的安装板、专用固定器等，方便设备的安装和固定。
6.布线设计：机柜内部的布线设计要有合理的通道和插槽，使电缆和其他配件能够整齐有序地布放，方便维护和管理。
三、机箱机柜的材料选择1.外壳材料：常用的外壳材料有冷轧钢板、不锈钢和铝合金等，根据设备的使用环境选择合适的材料。
2.内部结构材料：内部结构一般使用角铁或方管，具有良好的承重性能和稳定性。
3.高效散热材料：为了提高散热效果，可以在机箱机柜内部添加散热片、风扇和导热材料等。
电气控制柜设计制作-机柜设计-机柜结构的机械设计-用柜体做防护的结构设计要求
用柜体做防护的结构设计要求1．外部异物侵入的防护机柜应有足够的能力防止外界固体和液体的侵入，并要考虑到机械运行时的外界影响（即位置和实际环境条件），且应充分防止粉尘、冷却液和切屑侵入。
2．电击的防护设计带电部件应安装在符合有关技术要求的外壳内，直接接触的最低防护等级为IP2X或IPXXB。
应采取保护措施防止意外地触及电压超过50V的带电部件。
电气设备应具备保护人们免受电击的能力。
当按照有关规定将控制设备安装在一个系统中时，下述要求可保证所需要的防护措施。
考虑到控制设备的特殊要求，那些对于控制设备尤为重要的防护措施详细讲述如下。
1）直接接触的防护（1）概述。
电气设备的每个电路或部件，无论是否采取规定的措施，都应遵守下面的规定：可利用控制设备本身适宜的结构措施，也可利用在安装过程中采取的附加措施来获得对直接接触的防护。
可以要求制造商给出资料。
例如，安装了无进一步防护设施的开启式控制设备的场地，只有经过批准的人才允许进入。
例外：在这些防护措施不适用的场合，可以采用遮栏或外护物，将设备置于伸臂范围以外，使用阻挡物，使用结构或安装防护通道技术等来进行防护。
当电气设备安装在任何人（包括残疾人和儿童）都能打开的地方，其直接接触的防护等级应采用至少IP4X或IPXXD。
可以选择下述一种或几种防护设施，并考虑下述条款中提出的要求。
防护设施的选择应依从制造商和用户之间的协议。
制造商的产品目录中给出的资料准许作为协议书。
（2）利用挡板或外壳进行防护。
利用挡板或外壳进行防护应遵守下述要求。
①带电部件应安装在符合有关技术要求的外壳内，所有外壳的直接接触防护等级至少应为IP2X或IPXXB，金属外壳与被保护的带电部件之间的距离不得小于设计规范所规定的电气间隙和爬电距离，如果外壳是绝缘材料制成的则例外。
②如果壳体上部表面是容易接近的，所有外壳的直接接触的最低防护等级应为IP4X或IPXXD。
③所有挡板和外壳均应安全地固定在其位置上。
(整理)机柜结构设计
机柜设计2.1 影响机柜结构设计的因素机柜是电气控制设备不可缺少的组成部分，是电气控制设备的‘载体’。
机柜既要满足各电气单元的组合功能条件(安全的要求，检修性能，形式的统一，组合的标准，功能的分配，外形美观等),还要满足柜体本身要求(如坚固可靠,美观,调整容易,符号规范,制造的适用性以及针对特殊场合的特殊设计等)。
机柜设计应在满足成套电气产品使用功能要求的前提下，同时满足结构工艺性要求，即机柜的总体及其零部件制造的可行性及经济性要求，以及满足电器装配的工艺性和运行中的可维修性要求。
由于长期以来缺乏系统设计,人机工程学设计思想,重电气设计而忽略结构设计,重主机而轻视附件,我国机柜在外观,整体布局,色彩,加工精度及互换性,配套性等方面与发达国家有一定的差距,尤其在专利技术方面,我们仍然受制于工业发达国家,以至于外商企业占有了我国高端机柜市场的较大份额，机柜结构本身发展形成的各种形式，不同的组件，不同电压等级，不同使用场合，加工设备的发展，不同生产厂家的自身条件等都决定了控制柜的制造受到甚多因素影响。
由于机柜结构要求不一，以及各个企业加工手段不同，它们的制造工艺就不能强求完全一致，但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择与设计进行介绍。
2.1.1机柜的结构及基本类型2.1.1.1机柜的基本结构模式1.基本结构模式通过长期的实践，电气控制设备的壳体逐步形成了盒,箱,柜(包括屏)，台四大基本结构模式，定义如下：1）机柜用于容纳电气或电子设备的独立式或自支撑的机壳。
机柜通常配置有门，可拆或不可拆的侧板。
机柜一般安装在地面上或大型设备平台上。
机箱机箱的体积较小，一般安装在台面，桌面，墙壁上或设备壁龛中，是用于容纳电气或电子设备的小型机壳。
3）控制台安装在台面或地面上，具有水平面，垂直面或倾斜面，以容纳控制，信息和监控设备的机壳。
4）机盒用于容纳电气或电子设备的便携式小型机壳，或用于电气单元隔离的小型机壳（电磁屏蔽盒）。
电气控制柜设计制作-机柜设计-机柜的结构设计要求-功能要求
功能要求功能要求主要是满足系统的结构、强度、屏蔽和通风散热的要求、接地导电性能要求等。
1．结构要求机柜系统的结构是一个系统的硬件、PCB、线材、电源、管路、仪器设备等空间放置的位置、形式、连接装配方式等。
机柜钣金件由于其良好的强度、刚度、加工性、导电性，通常用于负责支撑系统大部分的硬件、PCB、线材、电源等。
硬件的放置形式多种多样，其要求也会有所不同。
例如，装配PCB时，可以考虑在钣金件上压铆螺柱来支撑，也可以在钣金件上冲压出突台来支撑，再用螺钉装配。
线材的固定可以考虑用绑线带扎在钣金件上，钣金件上只需要冲压绑线带规格要求的孔；也可以考虑在钣金件上冲压出绑线的结构。
2．强度和刚度要求机械强度是机柜结构设计中最重要的一环，因为机柜中大部分的重量靠其结构件来支承，结构件的机械强度出现问题，机柜的整个强度就会出问题。
机柜一般需要做振动测试、跌落实验、碰撞实验、冲击实验等，有的机器甚至要求强度做到能承受100kg的冲击，这就需要足够的机械强度和刚度。
尤其是那些需要支撑悬空硬件的结构件和起主要支撑作用的支架等，更必须有高的强度。
根据机柜产品的负荷大小、抗振、抗冲击要求来进行强度、刚度设计验算。
在进行强度和刚度设计时要考虑结构件的连接方式，整体是拼装还是焊装等；还要考虑结构件的结构形式，通过增加折弯或压筋来增加结构件的强度和刚度等。
通常设计大型的机箱、机柜时，应先设计起支撑作用的支架框架。
这样的支架框架优先选用封闭异形管型材，也可选用比较厚的板材并折弯成“∏”或“□”形。
一般情况下，增加一个折弯会使刚度增加几倍。
3．机柜的安全防护要求机柜应具有良好的使用性和安全防护设施，并能保证操作者安全，因此须根据设备的使用环境以及设备对防雨、防尘、防异物进入的要求来确定其防护等级。
户外设备、在恶劣环境中使用的设备以及对湿度和灰尘、盐雾敏感的设备的防护等级要求较高。
防护等级的设计要根据实际需要而定。
（1）机柜的结构设计应能保证安装在机柜内的电气组件及连接导线安全可靠地工作，不会受到风霜雨雪、沙尘及小动物等的侵害。
19英寸标准机柜结构设计规范
Q/UTS UT斯达康通讯有限公司企业标准Q_UTSB_006A0_200419″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing2005-11-15 发布 2005-11-15 实施U T斯达康通讯有限公司发布Revision HistoryUTStarcom ProprietaryNot for use or disclosure outside UTStarcom, Inc. or any of its subsidiariesExcept under prior written agreement.Intended Audience: H/W Group, Quality Assurance Group & Internal Auditors.This document is controlled electronically and any hard copy should be considered uncontrolled. This document is owned by HZ of Mechanical Development Process Team Chairperson.前言本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。
本标准主要以IEC标准为主，参照了ETSI、NEBS标准对机柜性能部分的要求及NEBS标准对机柜工程安装的要求。
标准起草：徐建华目次1范围 (1)2引用标准 (1)3术语定义 (2)3.1设备实体(equipment practice) (2)3.2机柜(cabinet) (2)3.3机架(rack) (2)3.4插箱(subrack) (2)3.5机箱(chassis) (2)3.6插件(plug-in unit/model) (2)3.7机柜高度 (cabinet height) (2)3.8机柜宽度 (cabinet width) (3)3.9机柜深度 (cabinet depth) (3)3.10协调尺寸 (co-ordination dimension) (3)4机柜设计的总原则 (3)5机柜的分类及特点 (3)5.1按照使用环境分类 (3)5.2按照拼装式方式分类 (3)6机柜的基本组成 (4)6.1顶围框、底座、外柱的设计 (4)6.2前门、后门的设计 (4)6.3左、右侧板的设计 (5)6.4安装柱的设计 (5)6.5导轨的设计 (5)6.6搁板的设计 (5)6.7铭牌的设计 (5)6.8支撑脚的设计 (6)6.9脚轮的设计 (6)6.10吊环的设计 (6)7机柜设计的基本要求 (6)7.1机柜的外形尺寸、装配尺寸及机柜并架要求 (6)7.2机柜的刚度、强度和重量 (6)7.3机柜的走线要求 (6)7.4机柜使用的热环境及散热能力 (7)7.5机柜的电磁兼容能力 (7)7.6防雷击性能要求 (7)7.7机柜的防振等级要求 (7)7.8机柜稳定平衡的最大角度要求 (7)7.9机柜的防尘要求 (7)7.10机柜的包装运输要求 (7)7.11机柜的工程安装要求 (7)7.12机柜三防设计要求 (7)7.13机柜的工业造型设计要求 (7)7.14机柜的人机工程设计要求 (7)7.15机柜的防水等级要求 (8)7.16机柜的生产成本要求 (8)8机柜设计的基本准则 (8)8.1热设计准则 (8)8.2静电防护设计准则 (8)8.3EMC设计准则 (8)8.4“三防”设计准则 (9)8.5维修性设计准则 (9)8.6互换性设计准则 (10)8.7可达性设计准则 (10)8.8模块化设计准则 (10)8.9人机工程设计准则 (10)8.10防错误设计准则 (10)8.11标识设计准则 (11)9机柜的协调尺寸及公差 (11)9.1外形协调尺寸及公差 (11)9.2内部装配协调尺寸及公差 (12)9.3工程安装尺寸协调尺寸及公差 (14)10机柜空区挡板的设计 (15)10.1空区挡板的基本尺寸及公差 (15)10.2空区挡板与机柜的装配 (17)19″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing1范围本标准规定了公司19″标准机柜结构设计的基本尺寸、基本性能及工程安装要求。
标准机柜结构设计规范
Q/UTS UT斯达康通讯有限公司企业标准Q_UTSB_006A0_200419″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing2005-11-15 发布 2005-11-15 实施U T斯达康通讯有限公司发布Revision HistoryUTStarcom ProprietaryNot for use or disclosure outside UTStarcom, Inc. or any of its subsidiariesExcept under prior written agreement.Intended Audience: H/W Group, Quality Assurance Group & Internal Auditors.This document is controlled electronically and any hard copy should be considered uncontrolled. This document is owned by HZ of Mechanical Development Process Team Chairperson.前言本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。
本标准主要以IEC标准为主，参照了ETSI、NEBS标准对机柜性能部分的要求及NEBS标准对机柜工程安装的要求。
标准起草：徐建华目次1范围 (1)2引用标准 (1)3术语定义 (2)3.1设备实体(equipment practice) (2)3.2机柜(cabinet) (2)3.3机架(rack) (2)3.4插箱(subrack) (2)3.5机箱(chassis) (2)3.6插件(plug-in unit/model) (2)3.7机柜高度 (cabinet height) (2)3.8机柜宽度 (cabinet width) (3)3.9机柜深度 (cabinet depth) (3)3.10协调尺寸 (co-ordination dimension) (3)4机柜设计的总原则 (3)5机柜的分类及特点 (3)5.1按照使用环境分类 (3)5.2按照拼装式方式分类 (3)6机柜的基本组成 (4)6.1顶围框、底座、外柱的设计 (4)6.2前门、后门的设计 (4)6.3左、右侧板的设计 (5)6.4安装柱的设计 (5)6.5导轨的设计 (5)6.6搁板的设计 (5)6.7铭牌的设计 (5)6.8支撑脚的设计 (6)6.9脚轮的设计 (6)6.10吊环的设计 (6)7机柜设计的基本要求 (6)7.1机柜的外形尺寸、装配尺寸及机柜并架要求 (6)7.2机柜的刚度、强度和重量 (6)7.3机柜的走线要求 (6)7.4机柜使用的热环境及散热能力 (7)7.5机柜的电磁兼容能力 (7)7.6防雷击性能要求 (7)7.7机柜的防振等级要求 (7)7.8机柜稳定平衡的最大角度要求 (7)7.9机柜的防尘要求 (7)7.10机柜的包装运输要求 (7)7.11机柜的工程安装要求 (7)7.12机柜三防设计要求 (7)7.13机柜的工业造型设计要求 (7)7.14机柜的人机工程设计要求 (7)7.15机柜的防水等级要求 (8)7.16机柜的生产成本要求 (8)8机柜设计的基本准则 (8)8.1热设计准则 (8)8.2静电防护设计准则 (8)8.3EMC设计准则 (8)8.4“三防”设计准则 (9)8.5维修性设计准则 (9)8.6互换性设计准则 (10)8.7可达性设计准则 (10)8.8模块化设计准则 (10)8.9人机工程设计准则 (10)8.10防错误设计准则 (10)8.11标识设计准则 (11)9机柜的协调尺寸及公差 (11)9.1外形协调尺寸及公差 (11)9.2内部装配协调尺寸及公差 (12)9.3工程安装尺寸协调尺寸及公差 (14)10机柜空区挡板的设计 (15)10.1空区挡板的基本尺寸及公差 (15)10.2空区挡板与机柜的装配 (17)19″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing1范围本标准规定了公司19″标准机柜结构设计的基本尺寸、基本性能及工程安装要求。
电气控制柜设计制作-机柜设计-机柜结构图的绘制-机柜结构设计的一般步骤
机柜结构图的绘制-机柜结构设计的一般步骤机柜结构设计牵涉面广，要解决的矛盾多，往往是边分析边设计，边设计边调整，直到符合要求为止。
机柜结构设计大致可分为如下几个步骤。
1、熟悉设备的技术指标和使用条件设计人员接到任务书后，应详细了解设备的各项技术指标、设备需要完成的功能及其他特殊要求（体积、重量的限制等）、设备工作时的环境气候条件、机械条件和运输储存条件等。
2、机柜结构方案的确定根据设备的电原理图合理做出结构方框图。
结构方框图是确定结构方案的关键。
在结构方框图中表示出设备划分成为哪几个分机，如果设备较简单也可以不划分为分机而只划分成几个单元或部分。
划分时应确保各分机柜的面板、机架和机柜的尺寸符合有关规定。
1）结构形式的确定。
包括体积的大小，采用箱、柜、台中的哪种形式，室内还是室外环境使用等。
2）确定机柜的制作材料。
使用普通钢材、铝材、塑料还是不锈钢，使用型材还是板材。
3）确定生产批量。
在样机试制阶段，通常是根据目前自身加工条件，采用手工制作或简单的机加工方法进行。
当进行批量生产时，往往需要采用一些专用设备、模具等工艺装备。
因此在结构工艺设计时就必须考虑试制与批量生产的衔接问题。
3、确定机柜材料根据设备的重量与使用条件，选用机箱、机柜的材料，以便更好地进行防振、防腐、散热、屏蔽等方面的处理。
常用的材料有钢、铝型材、板料组合、工程塑料等。
4、进行板面设计与排列各组合体内部的元器件板面的大小是在初步确定总体布局和机柜外形尺寸的基础上根据机柜上的插箱立面布置图来确定的；而面板上的各操纵、显示装置的选择和布置，一般根据电器性能的要求，从便于操作使用和美观等角度进行考虑。
各插箱内部的元器件的排列是根据电原理图和主要元器件的外形尺寸及相关关系，并考虑通风、减振、屏蔽等要求来确定的。
设备的调谐传动等机械装置应预先设计或选择，以确定空间尺寸。
5、确定机柜及其零部件的结构形式，绘制结构草图。
钣金机箱机柜结构设计
钣金机箱机柜结构设计
钣金机箱机柜结构设计主要考虑以下几个方面：
1. 材料选择：钣金机箱机柜一般采用冷轧钢板、不锈钢板、铝合金板等材料制作，需要根据使用环境和要求选择合适的材料，以确保机箱机柜的强度和耐久性。
2. 结构设计：机箱机柜的结构设计需要考虑到整个系统的组成和安装方式，可以采用机箱机柜分体式设计，使其易于安装和维护，同时要保证结构稳定，防止机箱机柜在运输和使用中出现变形或者松动等情况。
3. 散热设计：机箱机柜的散热设计是非常重要的一部分，需要在结构设计中考虑到散热空间和风道的设计，以确保设备在长时间运行的情况下不会出现过热的情况。
4. 接口设计：机箱机柜的接口设计需要考虑到各种接口的位置和数量，以便于安装和连接各种设备，同时要保证接口的通用性和兼容性。
5. 安全设计：机箱机柜的安全设计需要考虑到防尘、防水、防火等方面，同时需要安装可靠的电源保护装置和防静电装置等，以
确保设备在使用过程中的安全性和可靠性。
机柜设计精品PPT课件
2.控制柜的设计要求
1.功能要求 功能要求主要是满足系统的结构、强度、屏蔽和通风散热的要求、接地
导电性能要求等。
1）结构要求
控制柜系统的结构是一个系统的硬件、PCB、线材、电源、管路、仪器设 备等空间方式的位置、形式、连接装配方式等。钣金件由于其良好的强度、 刚度、加工性、导电性通常用于负责支撑系统大部分的硬件、PCB、线材、 电源等。 2）强度和刚度要求
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
4）其他要求
应符合标准化、规范化、系列化的要求
（1）提高控制柜设计的通用化、系列化、标准化水平。 （2）控制柜结构设计的继承性，多款产品的结构在风格和尺寸上协调一 致，并最大限度的选用成熟的模块、公用件和标准件。
4）其他要求 应符合标准化、规范化、系列化的要求
（1）提高控制柜设计的通用化、系列化、标准化水平。 （2）控制柜结构设计的继承性，多款产品的结构在风格和尺寸上协调一 致，并最大限度的选用成熟的模块、公用件和标准件。
3.布线系统 （1）电源线槽：
它从机柜底部一直 延伸到机柜顶部。
（2）走线槽：走 线槽也可以直接安 装在机柜的两侧框 架上。
（3）接地：在控制柜底部一根接地钢带，该钢带上等距开一个M6粗牙螺 钉孔，以便于电气零部件就近接地，其中最下端的螺钉孔用于机柜引出接 地线
机柜结构件设计规范
机柜结构件设计规范1. 机柜材料选择：机柜结构件应采用高质量的冷轧钢板制作，厚度不少于1.2mm，以确保足够的强度和稳定性。
2.组装结构：机柜结构件采用螺栓连接，可以灵活拆卸和安装，便于维护和更换部件。
3. 机柜尺寸：一般情况下，机柜高度为42U或47U，宽度为600mm，深度为900mm。
机柜的尺寸应根据实际需求进行调整，以适应不同大小的设备安装。
4.机柜加强结构：为了增加机柜的承重能力和稳定性，在柜体的四个角落应设置加强件。
加强件的材料应与机柜一致，并固定牢固。
5.机柜门设计：机柜的前门和后门应采用可换嵌或开门式设计，方便设备的安装、布线、维护和检修。
6.通风散热设计：机柜的顶部、底部和两侧应设置通风孔，以保证设备的散热和保持良好的空气流通。
7.安全锁设计：机柜的门应采用防盗设计，配备锁和锁芯，以确保设备的安全。
8.电源配线设计：机柜的顶部或底部应设置有电源配线槽，方便进行电源线的布线和管理。
9.地线连接设计：为了保证机柜和设备的安全，机柜的底部应设置有地线连接点，以便于连接地线。
10.消音降噪设计：对于有噪音的设备，应考虑采用消音降噪材料，或者设计附加的消音装置，以减少噪音的传播。
11.标识标牌设计：机柜的正面应设有清晰可见的标识标牌，标明机柜的编号、设备类型、机柜内设备的编号等信息。
12.可调节支脚设计：机柜底部应设有可调节高度的支脚，以适应不同地面的高低差，保持机柜的稳定平衡。
13.导向管理设计：机柜内部应设置有导向管理装置，以方便设备布线，并保持布线的整齐和有序。
总之，机柜结构件的设计规范主要涉及材料选择、尺寸要求、强度和稳定性、通风散热、安全锁、电源配线、地线连接等多个方面，以确保机柜能够满足设备的安装、布线、维护和管理的需求，同时提高设备的可靠性和安全性。
电气控制柜设计制作-机柜设计-机柜的结构设计要求-工艺要求
工艺要求机柜零部件的加工设备主要有剪裁机、冲床、折弯机、数控冲床、钻床、焊接设备等。
机柜钣金件加工中需要经过下料、冲裁、冲孔、弯曲等工序。
1．机柜结构件的基本要求机柜外观要求各钣金零件间的连接螺钉及板材端面不外露，一般相邻钣金件向内折边，并且相互包边，这样即加强了钣金件的强度，又具有防水的作用，在控制电柜壳体等防护等级要求较高的地方还通常采用折边压密封条的方式，这样即防水又防尘。
机柜外观要求各面棱边尽量保持圆滑一致，零件间接合缝均匀一致，因此相邻钣金零件间的接缝最好不与棱边重合，也不能处在圆弧的曲面上。
拼焊时一般将接缝位置放在顶面、底面、背面等不外露或看不到的地方，并采用斜接缝，以使三条棱边均为一致的折弯成型的光滑圆弧。
当然，机柜外观和机柜造型对钣金零件的结构还有其他多方面的要求和限制。
2．尽量减少加工零、部件的数量一台机柜加工零、部件在满足使用功能的基础上应尽量简化，减少加工工件数量，以方便生产。
如某钣金机柜中用于连接立柱与上、下框之间的垫块，功能和外形完全相同，只是连接螺纹孔的位置不同，分为八种，每种只用一件，加工量大且容易混淆。
针对这种情况，对连接方法稍做改动，垫块可以简化成两种甚至一种。
3．简化零件结构，考虑加工方便性设计人员在设计零件时，除满足使用功能要求，还应尽可能保证较高的加工生产率。
应做到：（1）被加工表面应尽可能简单；（2）尽量减少加工面积；（3）尽量减少加工过程中的装卡次数；（4）尽量减少加工工作行程次数。
如某控制机柜的顶部的起吊块，设计采用四方形，中间打螺纹孔。
该零件加工则需完成铣削、画线、钳工最少三道工序，八次装卡时间。
而改成圆柱形则只需完成车一道工序，一次装卡就能满足使用要求。
加工工效可提高70％～80％，原材料可节约25％左右。
4．采用标准尺寸和适宜的公差采用标准尺寸，可以减少工艺装备的品种规格，统一加工工序，选定统一的加工设备。
在满足产品使用性能的条件下，零件图上标注的尺寸精度等级和表面粗糙度应取最经济化。
电气控制柜设计制作-机柜设计-机柜的结构设计要求
机柜的结构设计要求
机柜的结构设计是电气控制设备设计的重要组成部分。
机柜的结构为电气部分提供安装、支撑、连接、传动、连锁、定位、包容、防护、装饰、美化、指示等功能，为零部件、电气连接和元器件之间的兼容提供保证。
它不但直接关系到控制柜产品性能的好坏，而且可以提高整机的性能，大大提高产品的附加值。
机柜应具有良好的技术性能。
机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度及良好的电磁隔离、接地、噪声隔离、通风散热等性能。
此外，机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以保证设备稳定可靠地工作，便于安装、操作和维修。
机柜的结构设计除了要考虑功能要求外，还要考虑工艺要求、装配要求、成本要求。
不同控制系统在控制柜内的配置不同，结构设计应以方便控制、维修设备、控制可靠、故障率低、生产成本低、美观为原则。
机柜设计应在满足成套电器产品使用功能要求的前提下，同时满足结构工艺性要求，即机柜的总体及其零部件制造的可行性及经济性要求，以及满足电气装配的工艺性和运行中的可维修性要求。
钣金机箱机柜结构设计方案
设计钣金机箱机柜的结构方案需要考虑到结构稳定性、功能性、外观美观以及制造成本等多个方面。
以下是一个钣金机箱机柜结构设计方案的概要：一、结构设计要点1. 材料选择：选用高质量的钣金材料，如冷轧板、不锈钢板等，具有良好的强度和耐腐蚀性。
2. 结构稳定性：确保机箱机柜整体结构稳固，能够承受外部振动和冲击，避免因材料强度不足或连接方式不牢固导致变形或破损。
3. 内部空间设计：合理规划内部空间，考虑设备安装位置、散热通风需求等，确保设备组件布局合理，便于维护和升级。
4. 开孔设计：根据设备需求设计适当位置的开孔，保证设备通风散热和线缆布线顺畅。
5. 表面处理：采用喷涂、阳极氧化等工艺对外表面进行处理，提高外观质感和防腐能力。
6. 防尘防水设计：设计防尘网格、密封条等措施，确保机箱机柜内部设备不受灰尘和水汽侵入。
二、具体设计方案1. 整体结构：采用焊接或螺栓连接方式，保证机箱机柜整体结构牢固稳定。
2. 门板设计：设计可拆卸的门板，便于维护和维修设备；门板可设置观察窗，方便查看设备运行状态。
3. 散热设计：在机箱机柜顶部和侧面设计散热孔，配合风扇或散热片，保证设备正常工作温度。
4. 支架设计：设计可调节高度的支架，适应不同设备安装需求；支架底部设置减震垫，减少振动影响。
5. 电缆管理：设计电缆管理槽或吊环，整齐布置设备电缆，提高通风效果并减少电缆混乱。
6. 地脚设计：在机柜底部设计可调节高度的地脚，适应不同地面情况，提高机箱机柜整体稳定性。
三、制造成本控制1. 材料优化：合理选择材料规格和厚度，降低制造成本同时保证质量要求。
2. 加工工艺：优化加工工艺流程，提高生产效率，降低人工成本。
3. 标准化设计：设计标准化零部件，减少定制部件数量，降低生产成本。
4. 批量生产：根据订单量合理安排生产计划，批量生产降低单位成本。
以上是钣金机箱机柜结构设计方案的概要，具体设计还需根据实际需求和制造条件进行详细规划和优化。
车载装备的电子机柜结构设计
机 箱采用 三截 导轨联 接 ， 当机柜 内分机需 要维 修时 ， 可拉 出所需 维修 的插箱 进行维 修 。
３３ ．． 机 柜 的屏 蔽措施 ２ 根据机柜具体的环境条件和技术要求 ， 设计之初就确定了机柜的材料 。此外从强度、 寿命、 质量、
造价等方面决定所选材料的厚度 ， 通常钢板厚度选取１ １ ｍ 铝板选取３ ～． ｍ， ５ ｍｍ， 就能满足屏蔽性能要 求 （ ０ Ｋ Ｚ１Ｇ 对以上两种金属板性能理论上可达到ｌＯ Ｂ 。因此 ， 在ｌｏ Ｈ ￣０ Ｈｚ Ｏｄ ） 机柜总的屏蔽效 能的设 计。 在合理选择了材料后 ， 主要取决于屏蔽完整性设计， 特别是焊接 的缝隙 、 电缆孔、 通风孔等的设计。 理想的屏蔽机柜是由合适的材料构成的连续的封闭金属箱体，而在实际上机柜不能实现完全电 密封 ， 其焊接的缝隙、 电缆孔 、 通风孔等能破坏电密封陛。为提高机柜 ▲
３３ 机柜 的综 合要 求 ．
随着 电子设备 的迅速 发展 ， 对电子 机柜 的设计 要求越 来越高 ， 但刚 度 、 度高 ， 不 强 外观造 型美 观大方 ， 而且对 设备 的可维 性 、 风散 热 、 通 电磁 兼容 等方 面都提 出 了较高 的要求 。
３３１ 可 维 性 方 面 －．
热量 。 由于军 用机 柜 内元 器件 组装 密 度高 ．其 内部 耗散 功率 一 般 在 Ｏ２ ～ ．Ｋ ，若 采刚 ．５ ０４ Ｗ
自然冷却 方法 散热 ，机柜 的 敞热 尺寸 必然增 大 『 此该类 机柜 一般 采川强 迫风 冷。 夫 １
Ｏ八 一科技
车 载装 备 的电 子机柜 结构 设计
求。
关键词 ：结构设 计
． 电子机 柜 刚度
屏 蔽
１ 概 述
电子 机 柜是 安 装 和保 护 电 子模 块 以及 各 种 印制 板 的重 要 结 构 ，是 直 接 承受 载荷 的基 础 ，其 结构 设计 的好坏 ，将 直接 影响设 备 的工作 稳定 性和 可靠性 。如 何利用 有 限的空 间位 置 ，提 高 各分机 及元 器 件和 功能模 块 组装 密 度 ，优化 机 柜 的减振 、通 风 散 热性 能等 方 面 ，
钣金机箱机柜结构设计
钣金机箱机柜结构设计钣金机箱机柜是一种用于保护和组织电子设备的金属结构。
它由钣金材料制成，通常具有固定的尺寸和形状，适用于安装各种设备，如服务器、网络设备、电源等。
钣金机箱机柜的设计在电子设备行业广泛应用，它不仅可以提供良好的物理保护，还可以有效管理和布线电子设备，提高整体可靠性和工作效率。
设计钣金机箱机柜的重要性主要体现在以下几个方面：物理保护：钣金机箱机柜为内部设备提供了坚固的外壳，能够有效抵御外界的物理冲击和环境变化。
它可以防止灰尘、水分和其他有害物质进入机柜内部，从而减少设备的故障和损坏。
空间利用：钣金机箱机柜采用立体结构，可以有效利用有限的空间，将多个设备垂直堆叠安装在一个机柜中。
这种设计不仅节省空间，还减少了设备之间的干扰和相互干涉。
布线管理：钣金机箱机柜通常具有多个预留的电缆入口和出口，并配备了电缆管理设施。
它可以帮助工程师整理和封装电缆，减少电缆的混乱和纠缠，提高维护和调试的效率。
散热性能：钣金机箱机柜设计合理的散热结构和风道，能够促进内部设备的热量传递和散发，防止设备过热。
良好的散热性能可以提高设备的稳定性和寿命。
综上所述，设计钣金机箱机柜是确保电子设备安全可靠运行的重要一环。
一个合理的设计可以提供充足的物理保护、优化的空间利用、高效的布线管理和良好的散热性能，为整个系统的运行和维护提供良好的保障。
材料选择：选择合适的钣金材料对于机箱机柜的结构设计至关重要。
材料的强度、耐腐蚀性以及成本都会直接影响机柜的性能和使用寿命。
尺寸设计：机箱机柜的尺寸设计需要考虑到所需容纳的设备尺寸和数量。
合理的尺寸设计可以确保设备的安装和更换方便，同时还可以优化空间利用率。
接缝设计：良好的接缝设计可以保证机箱机柜的结构坚固和密封。
合适的接缝方式和密封材料能有效防止灰尘、水分等外部因素对设备的侵害。
冷却系统设计：机箱机柜的冷却系统设计直接关系到设备的散热效果和工作稳定性。
合理的风道设计和散热装置布局能够有效降低设备温度并延长设备寿命。
19英寸标准机柜结构设计规范
. .Q/UTS UT斯达康通讯有限公司企业标准Q_UTSB_006A0_200419″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing2005-11-15 发布 2005-11-15 实施U T斯达康通讯有限公司发布Revision HistoryUTStarcom ProprietaryNot for use or disclosure outside UTStarcom, Inc. or any of its subsidiariesExcept under prior written agreement.Intended Audience: H/W Group, Quality Assurance Group & Internal Auditors.This document is controlled electronically and any hard copy should be considered uncontrolled. This document is owned by HZ of Mechanical Development Process Team Chairperson.前言本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。
本标准主要以IEC标准为主，参照了ETSI、NEBS标准对机柜性能部分的要求及NEBS标准对机柜工程安装的要求。
标准起草：徐建华目次1范围 (1)2引用标准 (1)3术语定义 (2)3.1设备实体(equipment practice) (2)3.2机柜(cabinet) (2)3.3机架(rack) (2)3.4插箱(subrack) (2)3.5机箱(chassis) (2)3.6插件(plug-in unit/model) (2)3.7机柜高度 (cabinet height) (2)3.8机柜宽度 (cabinet width) (3)3.9机柜深度 (cabinet depth) (3)3.10协调尺寸 (co-ordination dimension) (3)4机柜设计的总原则 (3)5机柜的分类及特点 (3)5.1按照使用环境分类 (3)5.2按照拼装式方式分类 (3)6机柜的基本组成 (4)6.1顶围框、底座、外柱的设计 (4)6.2前门、后门的设计 (4)6.3左、右侧板的设计 (5)6.4安装柱的设计 (5)6.5导轨的设计 (5)6.6搁板的设计 (5)6.7铭牌的设计 (5)6.8支撑脚的设计 (6)6.9脚轮的设计 (6)6.10吊环的设计 (6)7机柜设计的基本要求 (6)7.1机柜的外形尺寸、装配尺寸及机柜并架要求 (6)7.2机柜的刚度、强度和重量 (6)7.3机柜的走线要求 (6)7.4机柜使用的热环境及散热能力 (6)7.5机柜的电磁兼容能力 (7)7.6防雷击性能要求 (7)7.7机柜的防振等级要求 (7)7.8机柜稳定平衡的最大角度要求 (7)7.9机柜的防尘要求 (7)7.10机柜的包装运输要求 (7)7.11机柜的工程安装要求 (7)7.12机柜三防设计要求 (7)7.13机柜的工业造型设计要求 (7)7.14机柜的人机工程设计要求 (7)7.15机柜的防水等级要求 (7)7.16机柜的生产成本要求 (8)8机柜设计的基本准则 (8)8.1热设计准则 (8)8.2静电防护设计准则 (8)8.3EMC设计准则 (8)8.4“三防”设计准则 (9)8.5维修性设计准则 (9)8.6互换性设计准则 (10)8.7可达性设计准则 (10)8.8模块化设计准则 (10)8.9人机工程设计准则 (10)8.10防错误设计准则 (10)8.11标识设计准则 (11)9机柜的协调尺寸及公差 (11)9.1外形协调尺寸及公差 (11)9.2内部装配协调尺寸及公差 (12)9.3工程安装尺寸协调尺寸及公差 (14)10机柜空区挡板的设计 (15)10.1空区挡板的基本尺寸及公差 (15)10.2空区挡板与机柜的装配 (17)19″标准机柜结构设计规范The mechanical criterion of 19 inch normal cabinets designing1范围本标准规定了公司19″标准机柜结构设计的基本尺寸、基本性能及工程安装要求。
石油化工装置机柜间结构设计未通过抗爆验算的例析
石油化工装置机柜间结构设计未通过抗爆验算的例析一、案例背景在石油化工装置中，机柜间是承载各种设备的重要空间，这些设备通常包括电气控制设备、仪表设备以及其他辅助设备。
由于石油化工装置的生产环境十分特殊，对机柜间的设计要求也是非常严格的，其中包括机柜间结构必须具有一定的抗爆能力。
一些装置中发生了机柜间结构设计未通过抗爆验算的情况，这给装置的安全生产带来了潜在的安全隐患。
二、设计要求石油化工装置中的机柜间在设计时需要满足一系列的技术要求，其中包括抗爆验算。
抗爆验算是指在爆炸条件下，机柜间结构能够承受一定的爆炸冲击和压力，保证内部设备和人员的安全。
具体要求包括材料的选择、结构的设计、爆炸荷载的计算等方面。
而一些设计未通过抗爆验算的情况可能涉及到设计人员对抗爆验算的不理解、计算方法的错误应用等问题。
三、分析原因1. 设计人员对抗爆验算要求认识不足。
一些设计人员对于抗爆验算的技术要求认识不足，导致不能正确理解设计要求，并在设计中忽略了抗爆验算的要求。
2. 计算方法的错误应用。
抗爆验算需要进行爆炸冲击和压力的计算，然而设计人员可能在计算中使用了错误的方法或者数据，导致得到了错误的结果。
3. 材料选择与结构设计不合理。
在机柜间结构的设计中，材料的选择和结构的设计是非常关键的，而一些设计可能存在材料选择不当或者结构设计不合理的问题，导致抗爆验算未能通过。
四、解决措施1. 加强设计人员的培训和教育，提高设计人员对抗爆验算要求的认识和理解。
3. 对材料选择和结构设计进行严格的审核和评估，确保机柜间的结构能够满足抗爆验算的要求。
4. 在设计过程中加强技术交流和质量监督，确保设计过程中的各个环节都能够符合抗爆验算的要求。
五、结论石油化工装置中机柜间结构设计未通过抗爆验算是一种严重的安全隐患，需要引起重视。
通过加强设计人员的培训和教育、完善抗爆验算的计算方法、严格审核材料选择和结构设计等措施，可以有效地避免机柜间结构设计未通过抗爆验算的情况发生，确保石油化工装置的安全生产。
某地面室外机柜结构设计
图 $ 整体布局图 主要内容!该一 体 化 机 柜 设 计 主 要 有 结 构 设 计' 屏 蔽 及 防雨设计'热设计'三防设计等部分$ $&$ 结构设计 机柜外形设计尺寸为 $0''l(@@e0''l(@@e0''&Fl(@@ + 宽e高e深, + 宽度不含转接板盒体'高度不含减震器与吊环' 深度不含空调"铰链等凸出物, $ 机柜为框架式双层结构"中间填充隔热棉"内层与框架
!总体方案设计 户外空调机柜为室外机柜"同天线设备一同安装于平台 上$ 该机柜内部为 $' 英寸机架"为安装于内部的电子设备 或器件提供安装'工作与维修的结构平台"并为该电子设备 稳定'可靠工作提供合适的环境条件$ 左侧安装电视风机'终端'交换机#中侧安装光端机与记 录仪#右侧安装加 固 服 务 器" 其 中 交 换 机 安 装 在 固 定 的 托 盘 上"前部安装装饰 面 板" 其 余 分 机 均 采 用 带 滑 轨 的 托 盘 进 行 固定"空余处安装装饰面板$ 机柜通过减震器+ 型号为 I20%, 安装在平台上$
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机柜设计2.1 影响机柜结构设计的因素机柜是电气控制设备不可缺少的组成部分，是电气控制设备的’载体’。
机柜既要满足各电气单元的组合功能条件（安全的要求，检修性能，形式的统一，组合的标准，功能的分配， 外形美观等）,还要满足柜体本身要求（如坚固可靠，美观，调整容易，符号规范,制造的适用性以 及针对特殊场合的特殊设计等 ）。
机柜设计应在满足成套电气产品使用功能要求的前提下，同时满足结构工艺性要求，即 机柜的总体及其零部件制造的可行性及经济性要求， 以及满足电器装配的工艺性和运行中的可维修性要求。
由于长期以来缺乏系统设计，人机工程学设计思想，重电气设计而忽略结构设计，重主机而 轻视附件，我国机柜在外观，整体布局，色彩，加工精度及互换性，配套性等方面与发达国家有一 定的差距，尤其在专利技术方面，我们仍然受制于工业发达国家，以至于外商企业占有了我国 高端机柜市场的较大份额，机柜结构本身发展形成的各种形式，不同的组件，不同电压等级，不同使用场合，加工 设备的发展，不同生产厂家的自身条件等都决定了控制柜的制造受到甚多因素影响。
柜结构要求不一，以及各个企业加工手段不同，它们的制造工艺就不能强求完全一致， 造中也存在带普遍意义的较关键的工艺特点， 现将这些特点结合柜体结构选择与设计进行介绍。
2.1.1机柜的结构及基本类型2.1.1.1机柜的基本结构模式1•基本结构模式通过长期的实践，电气控制设备的壳体逐步形成了盒 模式，定义如下：1）机柜用于容纳电气或电子设备的独立式或自支撑的机壳。
侧板。
机柜一般安装在地面上或大型设备平台上。
机箱机箱的体积较小，一般安装在台面， 桌面，墙壁上或设备壁龛中， 是用于容纳电气或电子设 备的小型机壳。
3） 控制台安装在台面或地面上， 具有水平面，垂直面或倾斜面，以容纳控制，信息和监控设备的机壳。
4） 机盒用于容纳电气或电子设备的便携式小型机壳，或用于电气单元隔离的小型机壳（电磁屏蔽 盒）。
机盒也可以作为部件安装在机柜，机箱和控制台内。
2. 机柜的典型结构由于机 但制,箱，柜（包括屏），台四大基本结构机柜通常配置有门，可拆或不可拆的由于电气控制设备被广泛应用于多个技术领域，人们对多样化的需求，电子控制设备的式样极其繁多。
为降低费用并进行专业化批量生产， 逐步形成了一些典型机柜结构，其中具有普遍意义的结构模式有：1） 嵌套式层次结构（内插式结构）主要是指由IEC297和IEC917系统标准所规定的模式，它是一种插件一一插箱 统，是目前标准化程度最高，应用最广的一种模块化结构模式。
2） 外插式结构其基本单元是盒式插件模块， 将具有独立功能的模块， 并列地直接从外部进行机械和电气互 联，从而构成一套新的装置。
3） 层叠式结构由具有相对独立功能的机箱模块逐层叠装而成，加上电气互连就可构成一套功能齐全的整 机。
4） 套装式结构几种模块套装于机箱模块内构成整机，主要用于箱式的仪器。
5） 装架（屏）式结构将各种具有规定尺寸的功能模块集装于标准的安装架上构成控制设备。
6） 拼装式结构将若干种不同结构形式的模块， 按规定的模式组装成一台整机。
通过巧妙地设计，几种有限的模块可组装出多种形态各异的装置，如各种形式的控制台。
7） 单元组合式结构由若干风格统一但结构各异，有独立功能的单元组合成的成套装置。
上述各种典型结构又常互相兼容与统一，如屏柜的统一；仪器的插箱，插件化，台型结构引入插箱，插件；机箱结构的台式，上架两用：固定式与移动式的统一（换用多种底脚结构） 等。
2.1.1.2机柜的典型结构组成机柜是电气控制设备不可缺少的组成部分，它为成套电器产品提供安装，支撑，连接， 转动，连锁，锁紧，防护和装饰等功能，为机械零部件，电气连接和元器件的兼容提供保障， 总之，机柜是电气元器件的’载体’。
1■型材机柜的结构组成标准机柜的结构比较简单，主要包括基本框架，内部支撑系统，布线系统和通风系统。
一般包括外壳，支架，面板上的各种开关，指示灯等。
1） 基本框架装配式框架结构机箱机柜的构成： 机柜由上盖，底座，前后框架，前后门，侧门，横梁, 角规等组装成型。
连接简单，安全可靠。
主体框架，前后门，左右侧门可以快速拆装。
2） 内部支撑系统（1） 立柱：内部支撑系统中的承重构件， 立柱的上下两段分别与上盖和底座连接在一起。
立柱上冲有符合模数关系的安装孔和定位孔，可用于安装机柜的结构件及电气零部件。
（2） 横梁：分为挂接式横梁和扩展横梁两种。
挂接式横梁横梁安装及移动方便、灵活、可 用于安装机柜的结构件及电气零部件。
扩展横梁用于扩展机柜内的安装空间、安装和拆卸非常方便，同时也可以配合理线架、 配电单元的安装，形式灵活多样。
（3）托盘：固定托盘用于安装各种设备，尺寸繁多，用途广泛、有 19 “标准托盘、非标准固定托盘等。
常规配置的固定托盘深度有440mm 、480mm 、580mm 、620mm 、等规格,并且由于其功能的差异，使用场合的差异及机柜系机柜固定托盘的承重不小于 50kg ，而增强型固定托盘，底部附有加强筋，承重达3） 布线系统（1） 电源线槽：它从机柜底部一直延伸到机柜顶部，其中最上方的插座专门用于为风扇提 供电，垂直安装全封闭金属电源线槽的目的是避免对水平双绞线产生电源打扰。
（2） 扌1线板：在机柜的右后侧，安装两块 100mm 宽的铁板，板上沿垂直方向每隔 10mm开一个5mm X 100mm 的腰圆孔，铁板的长度为从机柜的顶板到底板。
同样，在左后侧安装 一块相同的铁板。
扌L 线板上可以安装走线槽。
（3 ）走线槽：走线槽可以安装在扎线板上，也可以直接安装在机柜的两侧框架上。
（4） 接地：在控制柜中部自底到垂直安装一根接地铜带，该铜带上每隔2u 等距开一个M6 粗牙螺钉孔，以便于电气零部件就近接地，其中最下端的螺钉孔用于机柜引出接地线（5） 进出线孔：后部下方开一个 300mm X 200mm 的长方形进线孔，用橡皮裹边，以免损 伤电缆。
在孔上方 90mm 处，可以安装一块隔板，以求机柜内的美观。
4） 通风系统 机柜的局部过热可以通过加装散热单元， 冷设备；还可以增加机柜进口冷风的进风量。
调速风机单元：安装于机柜的顶部； 地降低机房的噪音。
调速方式：手动，无级调速。
机架式风机单元：高度为 1U ,可安装在19 “标准机柜内的任意高度位置上，可根据机 柜内热源酌情配置。
风机单元的外壳采用一次成型技术，能有效减小风机的震动，提高风机单元的使用寿命。
2. 机柜的结构配件根据需要机柜还装有机柜附件。
其主要附件有固定或可伸缩的导轨，锁紧装置，铰链， 走线 槽、走线架和屏蔽梳形簧片、专业固定托盘，专业滑动托盘，电源支架、地脚轮、地脚钉、 理线环、理线架、L 支架、扩展横梁等。
可选配件能够满足各种应用的需求。
2.1.1.3机柜的分类根据柜体结构及其工艺大致可以从结构形式，连接方式、构件取材等方面加以区分。
其柜体结构和加工工艺各有特点。
常见的机柜可分为以下几种。
1. 从结构上分1） 固定式能将个电气组件可靠地固定于柜体中确定的位置。
柜体外形一般为立方形， 如屏式、箱式等,也有凌台体如台式等。
这种固定柜有单列、也有排列。
为了保证柜体型位尺寸，往往采取各 构件分步组合方式，一般先是组成两片或左右两侧，然后在组成柜体，即先满足外形要求， 在顺次连接柜体内各支件。
组成柜体个棱边的零件长度必须正确（公差取负值） ，才能保证各方面几何尺寸，从而保证整体外形要求，对于柜体两侧面， 因考虑排列需求，中间不能有隆起现象，另外从安装角度考虑，底面不能有下陷现象。
2） 抽出式2. 从机柜构件连接方式上分1） 焊接方式 2） 装配方式3） 焊接与装配混合方式3. 从结构材料分1）型材结构机柜、（1）刚型材机柜。
100kg 。
增加风的流速和流量来解决： 也可在机柜内加装制机柜冷却器可以解决机柜内部的局部过热问题。
可根据环境温度和设备温度调节风扇的转速，有效（2）铝合金型材机柜。
2）板材结构机柜2.1.2标准机柜与非标准机柜2.1.2.1优先采用标准化设计1.模块化2.模数数列2.1.2.2标准机柜的选择要求1.机柜品牌的选择2.机柜尺寸的选择1）机柜宽度的选择2）机柜深度的选择3）机柜高度的选择3.机柜的外观选择1）.颜色选择2）外形的选择4.机柜走线方式的选择5.机柜承重力、稳定性的选择6.机柜散热性的选择7.设备安装方便性的考虑2.1.2.3非标准机柜的结构设计1.在柜体没有指定型号的情况下，应根据机柜本身的国家和行业标准规范来设计2.应以人为本3.考虑结构空间4.考虑自己的加工工艺条件2.1.3机柜材料对机柜结构设计的影响2.1.3.1机柜材料的机械性能决定机柜机械强度 2.1.3.2材料的机械性能决定机柜零部件的工艺1材料对冲裁加工的影响2.材料对弯曲加工的影响2.1.4机械加工工艺水平对柜体结构设计的影响1.加工设备条件对机柜结构设计的影响2.设备加工精度对柜体结构设计的影响3.机柜加工方式对结构设计的影响4.机柜零件结构加工工艺路线的影响5.工人技术水平对柜体结构设计的影响2.1.5电气系统对结构设计的影响1.主结线方案2.常用的主母线系统3.柜内一次电气组成的型号和规格4.控制柜的小电流、大电流规格5. 控制柜的宽度6. 电缆的进出线7. 并柜的安装布置 8. 柜间联锁 2.1.6影响机柜设计的其他因素2.1.6.1环境条件对柜体结构设计的影响 2.1.6.2维修操作便利性及运输安装对机柜结构设计的影响1. 维护操作的方便性2. 运输安装的安全性 2.1.6.3机械规范对柜体结构工艺的影响 2.1.7柜体结构图的绘制2.1.7.1机柜结构设计的一般步骤1. 熟悉设备的技术指标和使用条件2. 、机柜结构方案的确定 1） 结构形式的确定 2） 确定机柜的制作材料 3） 确定生产批量3. 确定机柜材料4. 进行板面设计与排列各组合体内部的元器件5. 确定机柜及其零件部件的结构形式，绘制结构草图 2.1.7.2机柜图的内容 1.机柜总装配图 （1）机柜总装配图是绘制机柜非标准零件图的原始依据。
（2 ）机柜总装配图是指导机柜装配的技术文件。
（3 ）机柜总装配图是机柜装配完成后进行检验的依据。
2.机柜非标准零件图 （1） (2) (3) 机柜的非标准零件图是制作生产工艺装备的依据： 机柜的非标准零件图是在非标准零件加工过程中指导工人进行操作的技术文件: 机柜的非标准零件图是工艺技术人员编制加工工艺文件的依据： 机柜的非标准零件图是对加工完成后的零部件进行检验的依据。
（4）3.机柜零部件明细表 （1） （2）3机柜零部件明细表应提供给采购供应部门，作为对外进行采购订货的依据。
