数字电路基础知识教案
电子技术基础》数字电路教案(张兴龙主编教材)
《电子技术基础》数字电路教案（张兴龙主编教材）一、教学目标1. 理解数字电路的基本概念、特点和分类。
2. 掌握逻辑门、逻辑函数及其转换方法。
3. 熟悉常用的逻辑门电路及其应用。
4. 能够分析简单的数字电路系统。
二、教学内容1. 数字电路的基本概念数字信号与模拟信号的区别数字电路的组成与特点数字电路的分类2. 逻辑门与门、或门、非门、异或门、同或门等基本逻辑门的功能和真值表逻辑门的符号表示方法逻辑门的电路实现方法3. 逻辑函数及其转换方法逻辑函数的定义和表示方法逻辑函数的代数化简方法逻辑函数的卡诺图化简方法4. 常用的逻辑门电路及其应用与非门、或非门、与门、或门等电路的原理和应用缓冲器、反相器、多路选择器、编码器等电路的原理和应用5. 数字电路系统分析数字电路系统的组成和特点数字电路系统的设计方法数字电路系统的仿真与测试方法三、教学方法1. 采用讲授法，讲解数字电路的基本概念、逻辑门的功能和应用。
2. 采用案例分析法，分析具体的逻辑函数和逻辑门电路。
3. 采用实践操作法，让学生动手搭建简单的数字电路系统，提高实际操作能力。
四、教学准备1. 教学课件：制作相关的教学课件，图文并茂地展示教学内容。
2. 实验器材：准备数字电路实验板、逻辑门电路芯片等实验器材。
3. 教学软件：准备数字电路仿真软件，用于电路仿真和测试。
五、教学评价1. 课堂参与度：观察学生在课堂上的发言和提问情况，评估学生的参与度。
2. 作业完成情况：评估学生完成作业的质量和速度。
3. 实验报告：评估学生在实验中的操作能力和对实验结果的分析能力。
4. 期末考试：设置相关的试题，评估学生对数字电路知识的掌握程度。
六、教学难点与解决策略1. 教学难点：逻辑函数的化简方法及数字电路系统的设计。
2. 解决策略：通过案例分析和实践操作，让学生反复练习逻辑函数的化简方法，以及数字电路系统的设计步骤。
提供辅导资料和在线解答，帮助学生解决疑难问题。
七、教学进度安排1. 课时：共计40课时，每课时45分钟。
(完整版)数字电路教案
课题：第1章数字电路基础知识1.1 预备知识1.2 数制和码制目的与要求：了解本门课程的基本内容；了解数字电路的特点及应用、分类及学习方法；掌握二、八、十、十六进制的表示方法及相互转换；知道8421BCD码、余三码、格雷码的意义及表示方法。
重点与难点：重点：数制与码制的表示方法；难点：二、八、十六进制的转换。
复习（提问）：什么是模拟信号模拟电路；什么是二进制代码。
提纲第1章数字电路基础知识1.1 预备知识1 . 1 . 1 数字信号和数字电路1、数字信号与模似信号2、模拟电路与数字电路1 . 1 .2 数字电路的分类1、按电路类型分类2、按集成度分类3、按半导体的导电类型分类1 . 1 . 3 数字电路的优点1、易集成化2、抗干扰能力强，可靠性高3、便于长期存贮4、通用性强，成本低，系列多5、保密性好1 .1 .4 脉冲波形的主要参数1．脉冲幅度Um2．脉冲上升时间3．脉冲下降时间4．脉冲宽度5．脉冲周期6．脉冲频率7．占空比q1.2 数制和码制1 .2 . 1 数制一、十进制二、二进制三、八进制和十六进制1 .2 .2 不同数制间的转换一、各种数制转换成十进制二、十进制转换为二进制三、二进制与八进制、十六进制间相互转换1 .2 .3 二进制代码一、二-十进制代码8421码、5421码和余3码二、可靠性代码1．格雷码2．奇偶校验码作业：P42 1.2.3.4第1章数字电路基础知识1.1预备知识1 . 1 . 1 数字信号和数字电路电信号—随时间变化的电流或电压。
1、数字信号与模似信号模拟信号—幅度随时间连续变化数字信号—断续变化（离散变化），时间上离散幅值上整量化，多采用0、1二种数值组成又称二进制信号。
举例P1图1.1.1。
2、模拟电路与数字电路模拟电路—传输或处理模拟信号的电路，如：电压、功率放大等；数字电路—处理、传输、存储、控制、加工、算运算、逻辑运算、数字信号的电路。
如测电机转速：电机-光电转换-整形-门控-计数器-译码器-显示时基电路1 . 1 .2 数字电路的分类微电子技术的迅猛发展导致了数字电路的飞速发展。
数字逻辑电路教案（40节）
数字逻辑电路教案（40节）第⼀章数字电路基础新课导⼊：前⾔电⼦电路根据处理信号和⼯作⽅式的不同，可分为模拟电路和数字电路两类。
模拟信号：指幅度随时间连续变化的信号。
例如：速度、温度、电场等物理量通过传感器转换后的电信号。
模拟电路：对这些信号进⾏传输、处理的电⼦电路称为模拟电⼦电路。
主要是研究输出与输⼊之间信号的⼤⼩、相位变化等。
信号发⽣器、功率放⼤器、整流滤波器等都是由模拟电路组成的。
其波形为：教学过程：§1-1 数字电路概述⼀、数字信号和数字电路数字信号：指幅度随时间不连续变化的脉冲信号。
数字电路：主要是指输出与输⼊之间的逻辑关系，⼀般不研究变化过程。
如数字万⽤表、数字⽯英电⼦表、声⾳通过扩⾳器也是⼀种数字信号。
波形如下图：数字电路的应⽤：数字电视、数字录像机、数字通信系统、数字电⼦计算机、数字控(a)1111(b)⼆、数字电路的特点数字电路中只有⾼电平、低电平两种状态，通常采⽤⼆进制编码，即只有1和0两个数码，⽤来表⽰脉冲信号的⽆有或多少。
⾼电平3.6V⽤1表⽰，低电平0.3V⽤0表⽰。
例：光盘的刻录数字电路中的⼆极管、三极管都是⼯作在开关状态，开关的接通与断开，可以⽤导通和截⽌来实现。
导通⽤1，截⽌⽤0表⽰，这种表⽰⽅法⼀般称为正逻辑。
如果低电平对应1，⾼电平对应0的关系称为负逻辑。
数字电路的分析与模拟电路不同，主要是以逻辑代数为主要⼯具，利⽤真值表、逻辑函数表达式、卡诺图、波形图等。
特点：1、数字信号易于存储、加密、压缩、传输和再现。
2、数字电路结构简单，便于集成化、系列化批量⽣产，成本低、使⽤⽅便。
3、可靠性⾼、精度⾼、抗⼲扰能⼒强。
4、能实现数值运算，可编程数字电路容易实现各种算法，具有较⼤的灵活性。
5、能实现逻辑运算和判断，便于实现各种数字控制。
三、数字电路的应⽤1、信号发⽣器2、数字电⼦仪表3、数字家电产品4、数字电⼦计算机5、数字通信6、⼯业数字控制系统四、如何学好数字逻辑电路1、学好基础知识3、综合应⽤数字集成电路§1-2 数制与编码⼀、数制在数字电路中，常⽤⼆进制数、⼋进制数和⼗六进制数。
数字电路基础教案

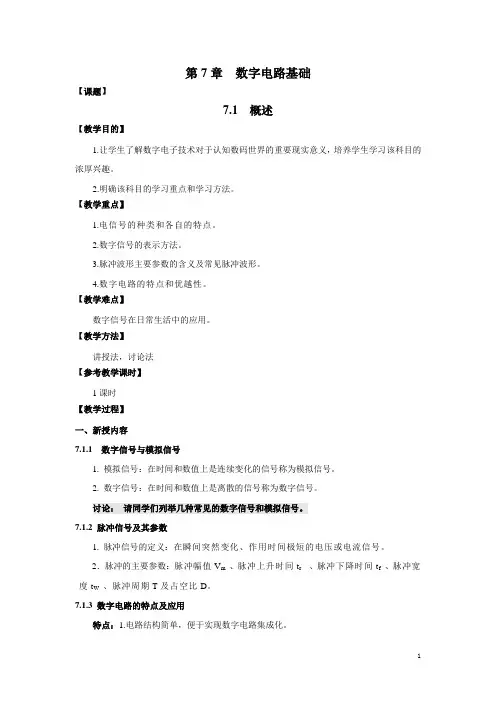

第7章数字电路基础【课题】7.1 概述【教学目的】1.让学生了解数字电子技术对于认知数码世界的重要现实意义，培养学生学习该科目的浓厚兴趣。
2.明确该科目的学习重点和学习方法。
【教学重点】1.电信号的种类和各自的特点。
2.数字信号的表示方法。
3.脉冲波形主要参数的含义及常见脉冲波形。
4.数字电路的特点和优越性。
【教学难点】数字信号在日常生活中的应用。
【教学方法】讲授法，讨论法【参考教学课时】1课时【教学过程】一、新授内容7.1.1 数字信号与模拟信号1. 模拟信号：在时间和数值上是连续变化的信号称为模拟信号。
2. 数字信号：在时间和数值上是离散的信号称为数字信号。
讨论：请同学们列举几种常见的数字信号和模拟信号。
7.1.2 脉冲信号及其参数1. 脉冲信号的定义：在瞬间突然变化、作用时间极短的电压或电流信号。
2．脉冲的主要参数：脉冲幅值V m 、脉冲上升时间t r 、脉冲下降时间t f 、脉冲宽度t W 、脉冲周期T及占空比D。
7.1.3 数字电路的特点及应用特点：1.电路结构简单，便于实现数字电路集成化。
2.抗干扰能力强，可靠性高。
（例如手机）3.数字电路实际上是一种逻辑运算电路，电路分析与设计方法简单、方便。
4.数字电路可以方便地保存、传输、处理数字信号。
（例如计算机）5.精度高、功能完备、智能化。
（例如数字电视和数码照相机）应用：数字电路在家电产品、测量仪器、通信设备、控制装置等领域得到广泛的应用，数字化的发展前景非常宽阔。
讨论：1.你用过哪些数字电路产品，请列出1~2个较为典型的例子，并就其中一个产品说明它的功能及优点和缺点。
二、课堂小结1. 数字信号与模拟信号的概念2. 脉冲信号及其参数3. 数字电路的特点及应用三、课堂思考讨论：谈谈如何才能学好数字电路课程？四、课后练习P143思考与练习题：1、 2、3。
【课题】7.2 常用数制与编码【教学目的】1.掌握二进制、十进制、十六进制数的表示方法及数制间的相互转换。
数字电子技术》电子教案

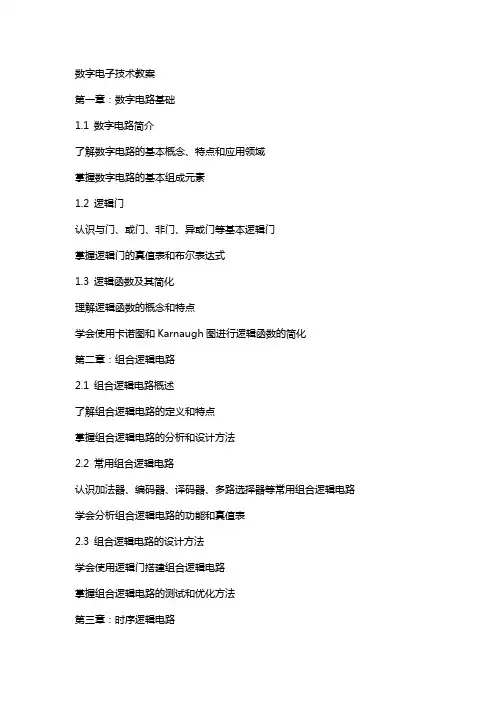

《数字电子技术》电子教案第一章：数字电路基础1.1 数字电路概述数字电路的基本概念数字电路的特点数字电路的应用领域1.2 数字逻辑基础逻辑门逻辑函数逻辑代数1.3 数字电路的表示方法逻辑电路图真值表卡诺图第二章：组合逻辑电路2.1 组合逻辑电路概述组合逻辑电路的定义组合逻辑电路的特点组合逻辑电路的应用2.2 常见的组合逻辑电路编码器译码器多路选择器算术逻辑单元2.3 组合逻辑电路的设计方法最小化方法卡诺图化简法逻辑函数的优化第三章：时序逻辑电路3.1 时序逻辑电路概述时序逻辑电路的定义时序逻辑电路的特点时序逻辑电路的应用3.2 常见的时序逻辑电路触发器计数器寄存器移位寄存器3.3 时序逻辑电路的设计方法时序逻辑电路的建模状态编码的设计时序逻辑电路的仿真第四章：数字电路的设计与仿真4.1 数字电路设计流程需求分析逻辑设计电路实现测试与验证4.2 数字电路仿真技术数字电路仿真原理常用仿真工具仿真举例4.3 数字电路的测试与维护数字电路测试方法故障诊断与定位数字电路的维护与优化第五章：数字系统的应用5.1 数字系统概述数字系统的定义数字系统的特点数字系统的应用领域5.2 数字系统的设计方法数字系统设计流程数字系统模块划分数字系统的设计工具5.3 数字系统的应用实例数字控制系统数字通信系统数字音频处理系统第六章：数字集成电路6.1 数字集成电路概述数字集成电路的分类数字集成电路的优点数字集成电路的应用6.2 集成电路的制造工艺晶圆制造集成电路布局布线集成电路的封装与测试6.3 常见数字集成电路MOSFETCMOS逻辑门集成电路的封装类型第七章：数字信号处理器（DSP）7.1 数字信号处理器概述数字信号处理器的定义数字信号处理器的特点数字信号处理器的应用7.2 数字信号处理器的结构与工作原理中央处理单元（CPU）存储器输入/输出接口7.3 数字信号处理器的编程与开发编程语言开发工具与环境编程举例第八章：数字系统的可靠性8.1 数字系统的可靠性概述数字系统可靠性的重要性影响数字系统可靠性的因素数字系统可靠性评估方法8.2 数字系统的容错技术冗余设计容错算法故障检测与恢复8.3 数字系统的可靠性测试与验证可靠性测试方法可靠性测试指标可靠性验证实例第九章：数字电子技术的创新与应用9.1 数字电子技术的创新新型数字电路技术数字电子技术的研究热点数字电子技术的未来发展趋势9.2 数字电子技术的应用领域物联网生物医学工程9.3 数字电子技术的产业现状与展望数字电子技术产业概述我国数字电子技术产业发展现状数字电子技术的市场前景第十章：综合实践项目10.1 综合实践项目概述项目目的与意义项目内容与要求项目评价与反馈10.2 综合实践项目案例数字频率计的设计与实现数字音调发生器的设计与实现数字控制系统的设计与实现10.3 项目实施与指导项目实施流程项目指导与支持项目成果展示与讨论重点和难点解析1. 数字电路基础：理解数字电路的基本概念、特点及应用领域，掌握逻辑门、逻辑函数和逻辑代数的基础知识，熟悉数字电路的表示方法。
数字电子技术教案
数字电子技术教案第一章：数字电路基础1.1 数字电路简介了解数字电路的基本概念、特点和应用领域掌握数字电路的基本组成元素1.2 逻辑门认识与门、或门、非门、异或门等基本逻辑门掌握逻辑门的真值表和布尔表达式1.3 逻辑函数及其简化理解逻辑函数的概念和特点学会使用卡诺图和Karnaugh图进行逻辑函数的简化第二章：组合逻辑电路2.1 组合逻辑电路概述了解组合逻辑电路的定义和特点掌握组合逻辑电路的分析和设计方法2.2 常用组合逻辑电路认识加法器、编码器、译码器、多路选择器等常用组合逻辑电路学会分析组合逻辑电路的功能和真值表2.3 组合逻辑电路的设计方法学会使用逻辑门搭建组合逻辑电路掌握组合逻辑电路的测试和优化方法第三章：时序逻辑电路3.1 时序逻辑电路概述了解时序逻辑电路的定义和特点掌握时序逻辑电路的分析和设计方法3.2 常用时序逻辑电路认识触发器、计数器、寄存器等常用时序逻辑电路学会分析时序逻辑电路的功能和真值表3.3 时序逻辑电路的设计方法学会使用逻辑门和触发器搭建时序逻辑电路掌握时序逻辑电路的测试和优化方法第四章：数字电路仿真与实验4.1 数字电路仿真软件介绍了解常见的数字电路仿真软件及其功能学会使用至少一款数字电路仿真软件进行电路仿真4.2 组合逻辑电路实验利用仿真软件或实际电路搭建组合逻辑电路完成组合逻辑电路的功能测试和性能分析4.3 时序逻辑电路实验利用仿真软件或实际电路搭建时序逻辑电路完成时序逻辑电路的功能测试和性能分析第五章：数字电路应用案例分析5.1 数字电路在通信领域的应用了解数字电路在通信领域的主要应用实例分析通信系统中数字电路的作用和性能要求5.2 数字电路在计算机领域的应用了解数字电路在计算机领域的主要应用实例分析计算机中数字电路的作用和性能要求5.3 数字电路在其他领域的应用了解数字电路在其他领域的主要应用实例分析不同领域中数字电路的作用和性能要求第六章：数字电路设计方法与实践6.1 数字电路设计流程掌握数字电路设计的整体流程，包括需求分析、方案设计、原理图绘制、仿真测试、硬件实现和调试等步骤。
数字电路教案
数字电路教案一、教学目标本教案旨在让学生掌握数字电路的基本概念、基本原理和基本设计方法，能够熟练运用数字电路的知识解决实际问题。
二、教学内容1.数字电路的基本概念2.数字电路的基本原理3.数字电路的基本设计方法4.数字电路的应用实例三、教学重点1.数字电路的基本概念2.数字电路的基本原理3.数字电路的基本设计方法四、教学难点1.数字电路的应用实例2.数字电路的设计思路五、教学方法1.讲授法2.实验法3.课堂讨论法六、教学过程1. 数字电路的基本概念（1）数字电路的定义数字电路是由数字电子元器件组成的电路，它能够对数字信号进行处理和控制。
（2）数字信号的特点数字信号是一种离散的信号，它的取值只有两种：0和1。
数字信号具有以下特点：•可靠性高•抗干扰能力强•可以进行数字处理（3）数字电路的分类数字电路可以分为组合逻辑电路和时序逻辑电路两种。
组合逻辑电路是指由多个逻辑门组成的电路，它的输出只与输入有关，与时间无关。
时序逻辑电路是指由多个触发器和逻辑门组成的电路，它的输出不仅与输入有关，还与时间有关。
2. 数字电路的基本原理（1）逻辑门逻辑门是数字电路中最基本的元件，它能够对输入信号进行逻辑运算，得到输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
（2）布尔代数布尔代数是一种逻辑代数，它用于描述逻辑运算的规律和方法。
布尔代数的基本运算包括与运算、或运算、非运算等。
（3）卡诺图卡诺图是一种用于化简布尔代数表达式的图形化方法。
卡诺图的基本原理是将布尔代数表达式转化为一个二维的真值表，然后通过对真值表进行分组，得到化简后的表达式。
3. 数字电路的基本设计方法（1）数字电路的设计流程数字电路的设计流程包括以下几个步骤：•确定数字电路的功能要求•选择适当的逻辑门和触发器•组合逻辑电路的设计•时序逻辑电路的设计•电路的仿真和测试（2）数字电路的设计思路数字电路的设计思路包括以下几个方面：•确定数字电路的输入和输出•确定数字电路的功能要求•根据功能要求选择适当的逻辑门和触发器•根据逻辑门和触发器的特性设计电路4. 数字电路的应用实例（1）计数器计数器是一种常见的数字电路，它能够对输入信号进行计数，并输出计数结果。
完整版数字电子技术基础教案3篇
完整版数字电子技术基础教案第一篇：数字电子技术基础教案一、教学目标本节课我们将学习数字电子技术的概念、基本原理和常见应用场景，掌握各类数字电子元器件的特性和使用方法，并能够进行数字电路的设计与实现。
二、教学内容1. 数字电子技术的概念和基本原理2. 数字电路的逻辑门电路设计与实现3. 常见数字电子元器件及其特性、使用方法4. 数字电路的应用场景及其实现方式三、教学重点1. 数字电子技术的概念和基本原理2. 数字电路的逻辑门电路设计与实现3. 常见数字电子元器件及其特性、使用方法四、教学难点1. 数字电子技术的应用场景及其实现方式五、教学方法1. 讲授法2. 示范法3. 实验法六、教学过程1. 导入环节请学生想一想，哪些现代科技产品离不开数字电子技术？2. 理论讲授2.1 数字电子技术的概念和基本原理数字电子技术是以数字信号为信息载体的电子技术，也是现代电子技术的一个重要分支。
数字信号是由一系列固定幅度的脉冲构成，与模拟信号不同。
数字电路利用固定的电子元器件来处理、传输和存储数字信号。
数字电子技术已经广泛应用于计算机、通信、控制、测量等领域。
2.2 数字电路的逻辑门电路设计与实现逻辑门是数字电路的基本单元，常见的逻辑门包括与门、或门、非门、异或门等。
各种逻辑门的逻辑功能可以实现所有的逻辑运算，因此能够完成复杂的数字电路设计。
2.3 常见数字电子元器件及其特性、使用方法常见数字电子元器件包括门电路、触发器、计数器、移位寄存器等。
这些元器件具有高速度、高可靠性、小尺寸、低功耗等特点，可以满足数字电路在各种应用场景下的需求。
3. 实践操作实际操作是数字电子技术教学中不可或缺的一环，通过实践操作，学生可以更深入地理解数字电路原理和应用。
3.1 逻辑门电路实验请学生通过实验掌握基本逻辑门电路的搭建方法和实现原理，并能够独立设计简单的逻辑运算。
3.2 数字电子元器件实验请学生通过实验了解不同数字电子元器件的特点和使用方法，并能够通过元器件选择和搭配实现复杂数字电路的设计和实现。
数字电子技术教案
数字电子技术教案第一章：数字电路基础1.1 数字电路概述介绍数字电路的定义、特点和应用领域解释数字电路与模拟电路的区别1.2 数字逻辑基础介绍数字逻辑的基本概念和术语解释逻辑运算符和逻辑表达式介绍逻辑门电路的原理和应用1.3 数字电路的特性与参数介绍数字电路的特性和参数解释电压、电流和阻抗的概念介绍逻辑门的开口电压和漏电流第二章：组合逻辑电路2.1 组合逻辑电路概述介绍组合逻辑电路的定义和特点解释组合逻辑电路的输入输出关系2.2 常用的组合逻辑电路介绍编码器、译码器、多路选择器和算术逻辑单元等常用的组合逻辑电路解释它们的原理和应用2.3 组合逻辑电路的设计方法介绍组合逻辑电路的设计方法和步骤解释利用逻辑门搭建组合逻辑电路的过程第三章：时序逻辑电路3.1 时序逻辑电路概述介绍时序逻辑电路的定义和特点解释时序逻辑电路的输入输出关系3.2 常用的时序逻辑电路介绍触发器、计数器和寄存器等常用的时序逻辑电路解释它们的原理和应用3.3 时序逻辑电路的设计方法介绍时序逻辑电路的设计方法和步骤解释利用触发器搭建时序逻辑电路的过程第四章：数字电路的设计与仿真4.1 数字电路设计概述介绍数字电路设计的目标和方法解释数字电路设计的步骤和原则4.2 数字电路设计的工具与软件介绍常见的数字电路设计工具和软件解释它们的功能和应用4.3 数字电路的仿真与验证介绍数字电路仿真的目的和方法解释数字电路仿真软件的使用和仿真结果的分析第五章：数字系统的应用5.1 数字系统概述介绍数字系统的定义和特点解释数字系统的组成部分和功能5.2 数字系统的应用领域介绍数字系统在通信、计算机、医疗、交通等领域的应用解释数字系统在这些领域的作用和重要性5.3 数字系统的未来发展探讨数字系统未来的发展趋势和挑战分析数字系统对人类社会的影响和机遇第六章：数字电路与系统的测试与维护6.1 数字电路测试概述介绍数字电路测试的目的和方法解释数字电路测试的基本概念和术语6.2 数字电路的测试方法介绍静态测试和动态测试两种方法解释故障诊断和功能测试的实施步骤6.3 数字电路的维护与优化介绍数字电路在使用过程中的维护注意事项解释数字电路性能优化的方法和技巧第七章：数字集成电路7.1 数字集成电路概述介绍数字集成电路的定义、分类和特点解释集成电路的封装和封装形式7.2 集成电路的制造工艺介绍集成电路的制造工艺和流程解释CMOS和TTL两种常用数字集成电路的制造工艺7.3 集成电路的应用与选择介绍集成电路在数字电路设计中的应用解释如何根据需求选择合适的集成电路第八章：数字系统的可靠性分析8.1 数字系统可靠性概述介绍数字系统可靠性的定义和重要性解释可靠性分析的目标和方法8.2 可靠性指标与模型介绍常见的可靠性指标，如失效率、平均失效间隔时间等解释可靠性模型的建立和应用8.3 提高数字系统可靠性的方法介绍提高数字系统可靠性的技术和方法分析这些方法在实际应用中的效果和优势第九章：数字信号与系统的特点及发展趋势9.1 数字信号与系统的特点介绍数字信号与系统相较于模拟信号与系统的优势解释数字信号与系统的稳定性和抗干扰性等特点9.2 数字信号处理技术的发展介绍数字信号处理技术的发展历程和现状分析未来数字信号处理技术的发展趋势和应用领域9.3 数字系统与社会的互动探讨数字系统对社会发展的影响分析数字系统在人类社会中的作用和地位第十章：数字电子技术的实验与实践10.1 数字电子技术实验概述介绍数字电子技术实验的目的和重要性解释实验内容和实验步骤的安排10.2 常见数字电子实验介绍常见的数字电子实验项目，如逻辑门电路、触发器电路等分析实验原理和实验操作方法解释实验报告的评价标准和评价方法重点和难点解析重点环节1：数字电路的定义、特点和应用领域补充和说明：数字电路是利用数字逻辑进行信息处理和传输的电路系统。
电子技术应用《数电》教案
电子技术应用《数电》教案第一章：数字电路基础1.1 数字电路概述了解数字电路的定义、特点和应用领域熟悉数字电路与模拟电路的区别1.2 数制和码制学习二进制、八进制、十六进制的表示方法掌握不同码制（如ASCII码、BCD码）的转换方法1.3 逻辑门学习与门、或门、非门、异或门等基本逻辑门电路掌握逻辑门的功能和真值表第二章：组合逻辑电路2.1 组合逻辑电路概述了解组合逻辑电路的定义和特点熟悉组合逻辑电路的分类和应用2.2 常用组合逻辑电路学习译码器、编码器、多路选择器、多路分配器等电路掌握组合逻辑电路的设计方法2.3 组合逻辑电路的设计实例设计一个4x1多路选择器设计一个全加器第三章：时序逻辑电路3.1 时序逻辑电路概述了解时序逻辑电路的定义和特点熟悉时序逻辑电路的分类和应用3.2 触发器学习SR触发器、JK触发器、T触发器、CTR触发器等电路掌握触发器的真值表、时序图和功能3.3 时序逻辑电路的设计实例设计一个2位同步计数器设计一个顺序检测器第四章：数字电路仿真4.1 数字电路仿真概述了解数字电路仿真的定义和意义熟悉数字电路仿真工具的使用4.2 常用数字电路仿真工具学习Multisim、Proteus等仿真工具的基本操作掌握仿真工具中元器件的选型和连接方法4.3 数字电路仿真实例利用仿真工具验证组合逻辑电路的功能利用仿真工具验证时序逻辑电路的功能第五章：数字电路实验5.1 数字电路实验概述了解数字电路实验的目的和意义熟悉数字电路实验步骤和注意事项5.2 数字电路实验器材和仪器学习数字电路实验所需的器材和仪器使用方法掌握实验器材和仪器的连接和调试方法5.3 数字电路实验实例完成一个组合逻辑电路的实验完成一个时序逻辑电路的实验第六章：数字电路测试与维护6.1 数字电路测试概述理解数字电路测试的目的和方法熟悉测试用例的设计和测试过程6.2 数字电路测试方法学习静态测试和动态测试两种方法掌握测试电路的搭建和测试结果的分析6.3 数字电路维护与故障排除了解数字电路维护的基本原则学习故障排除的步骤和方法第七章：数字系统设计流程7.1 数字系统设计概述理解数字系统设计的基本流程熟悉各个设计阶段的任务和目标7.2 需求分析与规格说明学习如何进行需求分析掌握编写数字系统规格说明书的方法7.3 数字系统设计实现学习数字系统设计的具体步骤掌握硬件描述语言（如Verilog）的使用第八章：数字信号处理器（DSP）8.1 DSP概述理解DSP的定义、特点和应用熟悉DSP与其他处理器的比较8.2 DSP的结构与工作原理学习DSP的内部结构和工作流程掌握DSP的指令集和编程方法8.3 DSP应用实例学习DSP在音频处理、图像处理等领域的应用设计一个简单的DSP应用系统第九章：数字电路与系统的安全与保护9.1 数字电路与系统的安全了解数字电路与系统的安全问题学习加密算法和数字签名技术9.2 硬件安全措施学习物理不可克隆功能（PUF）和硬件安全模块（HSM）掌握安全启动和安全存储的实现方法9.3 系统保护与版权保护了解系统保护的重要性学习数字版权管理（DRM）和软件保护的方法第十章：未来数字电路技术的发展趋势10.1 新兴数字电路技术了解量子计算、神经形态计算等新兴技术学习这些技术对传统数字电路的影响10.2 数字电路设计的未来趋势分析数字电路设计的发展方向探讨可持续发展和环保在数字电路设计中的作用10.3 教育与培训强调终身学习在数字电路技术发展中的重要性探讨在线教育和虚拟实验室在数字电路教学中的应用重点和难点解析一、数字电路基础：理解不同数制和码制之间的转换，以及逻辑门的功能和真值表。
数字电子技术简明教程教案
数字电子技术简明教程教案第一章：数字电路基础1.1 数字电路的基本概念了解数字电路的定义、特点和分类掌握数字信号与模拟信号的区别1.2 数字逻辑基础学习逻辑代数的基本概念和运算规则熟悉逻辑函数的表示方法及其相互转换1.3 逻辑门电路掌握与门、或门、非门、异或门等基本逻辑门电路的原理和应用学习逻辑门电路的组合和实现方法第二章：组合逻辑电路2.1 组合逻辑电路的基本概念了解组合逻辑电路的定义和特点掌握组合逻辑电路的分析和设计方法2.2 常用组合逻辑电路学习编码器、译码器、多路选择器、算术逻辑单元等常用组合逻辑电路的原理和应用掌握组合逻辑电路的实现方法2.3 组合逻辑电路的设计方法学习组合逻辑电路的设计步骤和技巧练习组合逻辑电路的设计案例第三章：时序逻辑电路3.1 时序逻辑电路的基本概念了解时序逻辑电路的定义和特点掌握时序逻辑电路的分类和特点3.2 触发器学习基本触发器（如RS触发器、D触发器、JK触发器等）的原理和应用掌握触发器的动态表和真值表3.3 时序逻辑电路的设计方法学习时序逻辑电路的设计步骤和技巧练习时序逻辑电路的设计案例第四章：数字电路仿真与实验4.1 数字电路仿真软件的使用学习使用常见的数字电路仿真软件（如Multisim、Proteus等）熟悉仿真软件的基本操作和功能4.2 数字电路实验了解数字电路实验的目的和内容掌握数字电路实验的基本步骤和技巧4.3 实验案例分析分析实验结果，解决实验中遇到的问题讨论实验中的注意事项和改进方案第五章：数字系统设计5.1 数字系统概述了解数字系统的定义、分类和特点掌握数字系统的设计方法和流程5.2 数字系统设计工具学习使用数字系统设计工具（如Verilog、VHDL等）熟悉设计工具的基本语法和功能5.3 数字系统设计案例学习数字系统设计案例，掌握设计方法和技巧练习数字系统设计，提高设计能力和创新思维第六章：数字电路设计实例分析6.1 微处理器设计了解微处理器的基本结构和工作原理掌握微处理器的指令系统及其编程方法6.2 数字信号处理器设计学习数字信号处理器的基本结构和工作原理熟悉数字信号处理器的应用领域和设计方法6.3 数字通信系统设计了解数字通信系统的基本原理和组成部分掌握数字通信系统的编码、调制和解码方法第七章：数字电路测试与维护7.1 数字电路测试学习数字电路测试的目的和方法掌握数字电路测试仪器的使用和测试流程7.2 数字电路故障诊断了解数字电路故障的类型和特点掌握数字电路故障诊断的方法和技巧7.3 数字电路维护与优化学习数字电路的维护方法和注意事项探讨数字电路的优化途径和策略第八章：数字集成电路8.1 数字集成电路概述了解数字集成电路的分类和特点掌握数字集成电路的封装和应用领域8.2 集成电路设计工具学习使用集成电路设计工具（如Cadence、Altera等）熟悉设计工具的基本操作和功能8.3 集成电路设计案例学习集成电路设计案例，掌握设计方法和技巧练习集成电路设计，提高设计能力和创新思维第九章：嵌入式系统设计9.1 嵌入式系统概述了解嵌入式系统的定义、特点和分类掌握嵌入式系统的设计方法和流程9.2 嵌入式处理器学习嵌入式处理器的基本结构和工作原理熟悉嵌入式处理器的选型和应用领域9.3 嵌入式系统设计案例学习嵌入式系统设计案例，掌握设计方法和技巧练习嵌入式系统设计，提高设计能力和创新思维第十章：数字电子技术在工程应用中的挑战与发展趋势10.1 数字电子技术在工程应用的挑战分析数字电子技术在工程应用中面临的挑战和问题探讨解决挑战的途径和策略10.2 数字电子技术的发展趋势了解数字电子技术的发展动态和趋势掌握数字电子技术在未来的应用前景10.3 数字电子技术的创新与发展学习数字电子技术的创新方法和技术发展方向鼓励学生发挥创新思维，为数字电子技术的发展做出贡献重点和难点解析重点一：数字电路的基本概念和分类数字电路的定义、特点和分类是理解数字电子技术的基础，需要重点掌握。
数字电路教案
《电子技术基础》教案---数字电路---第八章逻辑门电路§8-1 数字电路特点及分析方法教学目的：1、让学生对该科产生浓厚的兴趣2、培养学生的学习个性，建立起学生的发展方向3、指导好该科目的学习重点与学习方法教学重点：如何去学习数字电路及二极管的开关特性教学难点：让学生产生学习兴趣教学方法：讲授法，讨论法教学课时：一课时教学过程：一、数字电路的特点及分析方法1、数字信号的特点：数字信号在时间上和数值上均是离散的，即在数值上是不连续的，它不随时间连续变化，即为离散的电信号。
常用数字0和1表示。
这里的0和1代表的是逻辑0和逻辑1，而不是十进制数中的数字。
而模拟信号在时间上是连续的，数值也是连续的。
它具有无穷多的数值，其数值表达式也较复杂，例如正弦函数、指数函数等。
2、数字电路的特点：数字电路的基本工作信号是二进制的数字信号，而二进制数只有0和1两个基本数字，对应在电路上只需要在两种不同状态下工作，即低电平和高电平两种工作状态。
所以电路简单，易于集成化，数字电路多采用集成电路数字通信系统：抗干扰能力强，保密性好，容量大；（例如手机）数字化测量：精度高，功能完备，具有数控测试功能：（例如数字示波器）数字设备：精度高、功能完备、智能化。
（扩展讲数字电视和数码照相机）计算机：最具代表性的数字系统，具有极强的信息处理和控制能力。
3、数字电路的分析方法：数字电路主要是研究电路的输出信号与输入信号之间的状态关系，即所谓的逻辑关系。
通常数字电路用逻辑代数、真值表、逻辑电路图、卡诺图、波形图等方法进行分析。
数字电路和模拟电路是电子电路的两个分支，在实际中，两者常配合应用。
4、数字电路学习资料来源（以提高学生的学习兴趣，扩宽知识面）（1）、《电子技术基础》不同版本教材（例如康华光主编）（2）、《555集成电路应用手册＞（3）、《电子报》5、网络资料（部分参考网址）/new/%CA%FD%D7%D6%B5%E7%C2%B7%BC%B0%C6%E4%D3%A6%D3%C31.htm 数字电路及其应用于（1.htm可以改为2.htm或者改为3.htm）共有22种/read.php?owner=gumu&page=4&commentID=1033035082数字电路基础知识自测是非判断题及其他内容/read.php?owner=gumu&page=4&commentID=1033034981数字集成电路四个基本引脚识图方法（也就是上一个网址的上一个主题）/hnmcu/SZDL/XUESEN/2/251/j.htm代数法化简逻辑函数/printpage.asp?ArticleID=101数字电路基础（课件）/jytd/test2003-1/jsj/szdl/szdl.htm山东大学网络教育学院数字电路基础模拟题电子技术信息网§8-2 晶体管的开关特性（一）教学目的：让学生掌握二极管开关特性的应用之一----串联限幅电路的工作原理教学重点：串联限幅电路的工作原理的分析教学难点：会画限幅电路的工作波形教学方法：讲授法教学课时：一课时教学过程：一、复习提问：1、数字信号有什么特点？数字电路有何优越性？二、新授：（一）二极管的开关特性1、二极管导通时，其正向电阻小，相当于开关接通；当二极管反向截止时，其反向电阻很大，相当于开关断开。
《数字电子技术》电子教案
《数字电子技术》电子教案第一章：数字电路基础1.1 数字电路概述数字电路的概念数字电路的特点数字电路的应用领域1.2 数字逻辑基础逻辑代数逻辑函数逻辑门1.3 数字电路的基本组成逻辑门电路逻辑电路图逻辑表达式第二章：组合逻辑电路2.1 组合逻辑电路概述组合逻辑电路的概念组合逻辑电路的特点组合逻辑电路的应用领域2.2 常见的组合逻辑电路编码器译码器多路选择器算术逻辑单元2.3 组合逻辑电路的设计方法最小项方法卡诺图方法逻辑门实现方法第三章：时序逻辑电路3.1 时序逻辑电路概述时序逻辑电路的概念时序逻辑电路的特点时序逻辑电路的应用领域3.2 常见的时序逻辑电路触发器计数器寄存器移位寄存器3.3 时序逻辑电路的设计方法状态图设计方法状态表设计方法逻辑门实现方法第四章：数字电路仿真4.1 数字电路仿真概述数字电路仿真的概念数字电路仿真的特点数字电路仿真的应用领域4.2 数字电路仿真工具ProteusMultisimLabVIEW4.3 数字电路仿真实例组合逻辑电路仿真时序逻辑电路仿真数字系统综合仿真第五章：数字电路应用实例5.1 数字电路应用概述数字电路应用的概念数字电路应用的特点数字电路应用的领域5.2 数字电路应用实例数字钟自动售货机数字音箱5.3 数字电路应用设计方法需求分析系统调试第六章：数字电路设计流程6.1 需求分析分析系统的功能需求确定输入输出关系确定电路性能指标6.2 逻辑设计选择合适的逻辑门实现电路功能绘制逻辑电路图编写逻辑表达式6.3 电路仿真与优化使用仿真工具验证电路功能优化电路性能调整电路参数第七章：数字电路的测试与维护7.1 数字电路测试概述测试的目的和方法测试电路的组成测试用例的7.2 数字电路测试技术功能测试边界测试7.3 数字电路的维护维护的方法和技巧故障诊断与排除电路升级与优化第八章：数字集成电路8.1 数字集成电路概述集成电路的分类和特点数字集成电路的封装形式数字集成电路的应用领域8.2 常见数字集成电路逻辑门集成电路触发器集成电路计数器集成电路模拟接口集成电路8.3 数字集成电路的选择与使用根据电路需求选择合适的集成电路了解集成电路的性能参数正确使用和保护集成电路第九章：数字系统的可靠性设计9.1 可靠性概述可靠性的概念和指标数字系统可靠性的重要性影响可靠性的因素9.2 提高数字系统可靠性的方法冗余设计容错设计降额设计9.3 可靠性测试与评估可靠性测试的方法和步骤可靠性数据的收集与分析可靠性评估的方法第十章：数字电路技术的发展趋势10.1 数字电路技术的现状集成电路技术的进展数字电路设计方法的发展数字电路应用领域的拓展10.2 数字电路技术的发展趋势纳米集成电路技术量子计算与量子集成电路智能数字电路与系统10.3 我国数字电路技术的发展我国数字电路技术的发展现状我国数字电路技术的挑战与机遇我国数字电路技术的政策与规划重点和难点解析重点环节1：数字电路的基本组成和逻辑门解析：理解逻辑门的概念、功能和组合是学习数字电路的基础。
数字电子技术基础教案
数字电子技术基础教案第一章：数字电路概述教学目标：1. 了解数字电路的基本概念和特点。
2. 掌握数字电路的基本元素和逻辑门。
3. 理解数字电路的逻辑设计和功能实现。
教学内容：1. 数字电路的定义和特点。
2. 数字电路的基本元素：逻辑门、逻辑函数、逻辑代数。
3. 逻辑门的类型及其功能：与门、或门、非门、异或门、同或门等。
4. 逻辑函数的表示方法：逻辑表达式、逻辑图、逻辑表格。
5. 数字电路的设计方法和步骤。
教学方法：1. 采用讲授法，讲解数字电路的基本概念和逻辑门的功能。
2. 利用举例法，分析数字电路的实际应用案例。
3. 进行课堂讨论，引导学生思考和理解数字电路的设计方法。
教学评估：1. 课堂练习：要求学生绘制逻辑门的符号和功能表格。
2. 小组讨论：评估学生对数字电路设计方法的理解程度。
第二章：组合逻辑电路教学目标：1. 掌握组合逻辑电路的基本原理和设计方法。
2. 熟悉常用的组合逻辑电路：加法器、编码器、译码器、多路选择器等。
3. 能够分析和设计组合逻辑电路的应用案例。
教学内容：1. 组合逻辑电路的定义和特点。
2. 组合逻辑电路的基本原理：逻辑函数、逻辑门的使用。
3. 常用的组合逻辑电路及其功能：加法器、编码器、译码器、多路选择器等。
4. 组合逻辑电路的设计方法：真值表、逻辑表达式、逻辑图、逻辑表格。
5. 组合逻辑电路的应用案例分析。
教学方法：1. 采用讲授法，讲解组合逻辑电路的基本原理和常用电路的功能。
2. 利用举例法，分析组合逻辑电路的应用案例。
3. 进行课堂讨论，引导学生思考和理解组合逻辑电路的设计方法。
教学评估：1. 课堂练习：要求学生绘制组合逻辑电路的逻辑图和功能表格。
2. 小组讨论：评估学生对组合逻辑电路应用案例的理解程度。
第三章：时序逻辑电路教学目标：1. 掌握时序逻辑电路的基本原理和设计方法。
2. 熟悉常用的时序逻辑电路：触发器、计数器、寄存器等。
3. 能够分析和设计时序逻辑电路的应用案例。
数字电路与逻辑设计电子教案
数字电路与逻辑设计电子教案第一章：数字电路基础1.1 数字电路概述数字电路的定义数字电路的特点数字电路的应用领域1.2 数字逻辑与逻辑门逻辑运算与逻辑函数基本逻辑门电路逻辑门电路的应用1.3 逻辑函数与逻辑代数逻辑函数的定义与表示方法逻辑代数的基本运算逻辑函数的化简与优化第二章：组合逻辑电路2.1 组合逻辑电路概述组合逻辑电路的定义组合逻辑电路的特点组合逻辑电路的应用领域2.2 常用的组合逻辑电路编码器译码器多路选择器算术逻辑单元2.3 组合逻辑电路的设计方法组合逻辑电路的设计原则组合逻辑电路的设计步骤组合逻辑电路设计实例第三章：时序逻辑电路3.1 时序逻辑电路概述时序逻辑电路的定义时序逻辑电路的特点时序逻辑电路的应用领域3.2 触发器触发器的定义与功能基本触发器类型触发器的时序特性3.3 时序逻辑电路的设计方法时序逻辑电路的设计原则时序逻辑电路的设计步骤时序逻辑电路设计实例第四章：数字电路的仿真与测试4.1 数字电路仿真的概念与方法数字电路仿真的定义数字电路仿真软件的使用数字电路仿真的一般步骤4.2 数字电路测试的基本概念数字电路测试的目的数字电路测试的方法数字电路测试的策略4.3 数字电路的测试与维护数字电路故障的类型与特点数字电路故障诊断的方法数字电路的维护与优化第五章：数字系统的综合与设计5.1 数字系统综合的概念与方法数字系统综合的定义数字系统综合的目标数字系统综合的一般步骤5.2 数字系统设计的基本原则数字系统设计的要求数字系统设计的流程数字系统设计的注意事项5.3 数字系统设计实例数字系统设计实例一：计算器数字系统设计实例二：数字钟数字系统设计实例三：数字音量控制器第六章：数字电路与逻辑设计工具6.1 硬件描述语言硬件描述语言的概念VHDL和Verilog的介绍硬件描述语言的编写基础6.2 数字电路设计工具电路图设计工具逻辑符号编辑器仿真和测试工具6.3 设计流程和实例设计流程的概述设计实例的步骤解析设计实例的测试和仿真第七章：数字电路与逻辑设计实践7.1 数字电路设计实践设计要求与约束设计流程与方法设计实例解析7.2 逻辑电路实现逻辑电路设计的考虑因素逻辑电路实现步骤设计实例实现7.3 电路仿真与测试仿真工具的使用测试用例的设计测试结果分析第八章：数字电路与逻辑设计案例分析8.1 微处理器设计微处理器的基本结构微处理器的设计流程微处理器设计实例分析8.2 数字信号处理器设计数字信号处理器的基本结构数字信号处理器的设计流程数字信号处理器设计实例分析8.3 数字通信系统设计数字通信系统的基本原理数字通信系统的设计流程数字通信系统设计实例分析第九章：数字电路与逻辑设计的最新发展9.1 新型数字电路技术新型数字电路的类型新型数字电路的特点新型数字电路的应用9.2 数字电路设计的新方法设计方法的创新点设计方法的实施步骤设计方法的实例分析9.3 数字电路与逻辑设计的未来趋势未来技术的发展方向未来应用的拓展领域未来发展的机遇与挑战第十章：数字电路与逻辑设计的评估与优化10.1 数字电路性能评估性能评估指标性能评估方法性能评估实例10.2 逻辑电路优化优化方法与策略优化工具与技术优化实例分析10.3 设计综合与验证设计综合的概念与方法设计验证的步骤与技术设计综合与验证实例重点和难点解析重点环节一：逻辑门电路的应用补充和说明：逻辑门电路是数字电路的基础，其应用广泛。
数字电路基础知识教案
四．老师：8421BCD码的表示形式
8421BCD码：二进制代码自左向右各位的权分别为8、4、2、1，每组代码加权系数之和就是它所代表的十进制数。
课堂练习：
五．【课堂小结】
小结内容，巩固知识
模拟信号、数字信号、模拟电路、数字电路的定义
二进制、十进制的表示及其间的转换
六．【布置作业】
课程
主题12：数字电子技术基础
课题1：数字电ห้องสมุดไป่ตู้基础知识
授课班级
授课时间
授课时数
教学分析
通过教学，让学生认识并掌握数字电路基础知识的模拟信号、数字信号、模拟电路、数字电路、二进制、十进制及其间转换。
教学目标
知识目标：
了解模拟信号、数字信号及模拟电路、数字电路的概念
了解并熟练掌握二进制、十进制及其间的转换
【教学过程】
一．老师 ：模拟信号和数字信号
模拟信号：在时间上和数值上都是连续变化的信号。
（典型模拟信号：工频信号、射频信号、视频信号）
数字信号：在时间上或数值上都是不连续变化的信号。
（在电子技术上，为了方便存储、分析和传输，常把模拟信号变为数字信号）
数字信号低电平用“0”表示，高电平用“1”表示。
常见模拟信号为正弦波、三角波、调幅波；而数字信号为矩形波。
能力目标：
熟识模拟电路、数字电路
培养学生进制转换计算能力
重点
难点
重点：
模拟信号与数字信号、模拟电路与数字电路的区别
二进制及十进制的表示方法
难点：
二进制及十进制间的转换
授课方式、手段、方法
讲授法与课堂提问相结合
PPT多媒体演示技术
课外实践
教学小结
数字电路教案
数字电路教案教案标题：数字电路教案教案目标：1. 了解数字电路的基本概念和原理。
2. 掌握数字电路的设计和分析方法。
3. 培养学生的逻辑思维和问题解决能力。
教学重点：1. 数字电路的基本知识和常用逻辑门。
2. 组合逻辑电路的设计和分析。
3. 时序逻辑电路的设计和分析。
教学难点：1. 时序逻辑电路的设计和分析。
2. 数字电路的应用和实际问题解决。
教学准备：1. 教学课件和多媒体设备。
2. 实验室设备和器件。
3. 相关教材和参考书籍。
教学过程：一、导入（5分钟）1. 引入数字电路的概念和重要性。
2. 通过实例介绍数字电路在现实生活中的应用。
二、知识讲解（15分钟）1. 数字电路的基本概念和原理。
2. 常用的数字逻辑门及其特性。
3. 组合逻辑电路的设计和分析方法。
4. 时序逻辑电路的设计和分析方法。
三、案例分析（20分钟）1. 给出一个实际问题，要求学生设计相应的数字电路解决方案。
2. 引导学生分析问题，确定输入和输出条件。
3. 学生分组讨论并设计数字电路解决方案。
4. 学生展示并讨论各自的设计思路和结果。
四、实验操作（30分钟）1. 学生根据教师指导，进行数字电路实验操作。
2. 实验内容包括组合逻辑电路和时序逻辑电路的设计和分析。
3. 学生记录实验数据和观察结果。
4. 学生分析实验数据，总结实验结果。
五、拓展应用（10分钟）1. 引导学生思考数字电路在其他领域的应用。
2. 分享一些数字电路在科学研究、工程设计等方面的成功案例。
六、总结与评价（5分钟）1. 教师对学生的表现进行评价和点评。
2. 学生总结本节课所学内容，并提出问题和疑惑。
3. 教师进行解答和澄清。
教学延伸：1. 布置相关的作业或实验报告。
2. 推荐相关的学习资源和参考书籍。
3. 组织学生参加相关的竞赛或项目实践。
教学评估：1. 学生课堂参与度和表现评估。
2. 实验报告或作业评估。
3. 学生对数字电路设计和分析方法的理解和应用评估。
《数字电路教案》
《数字电路教案》word版一、课程简介1.1 课程背景数字电路是电子工程与计算机科学的基础课程，广泛应用于现代电子设备中。
本课程旨在让学生掌握数字电路的基本原理、设计方法和应用技巧。
1.2 课程目标通过本课程的学习，学生将能够：（1）理解数字电路的基本概念和基本元件；（2）掌握逻辑门、逻辑函数和逻辑代数的基本知识；（3）学会使用常见的数字电路芯片和电路设计方法；（4）应用数字电路设计原理分析和解决实际问题。
二、教学内容2.1 数字电路的基本概念讲解数字电路的定义、特点和分类，以及数字电路的基本组成元素。
2.2 逻辑门介绍与门、或门、非门、异或门等基本逻辑门的功能和符号表示，并通过实验演示其应用。
2.3 逻辑函数与逻辑代数讲解逻辑函数的定义、表示方法，以及逻辑代数的基本运算规则和定律。
2.4 数字电路的设计方法介绍组合逻辑电路、时序逻辑电路的设计方法，以及常见的数字电路芯片如触发器、计数器、寄存器等的工作原理和应用。
3.1 讲授与实验相结合通过课堂讲解，使学生掌握基本概念和理论知识；通过实验，使学生熟悉数字电路的实际应用和操作技能。
3.2 案例分析分析实际数字电路设计案例，使学生学会运用所学知识解决实际问题。
3.3 小组讨论与合作鼓励学生进行小组讨论，培养团队合作精神，提高解决问题的能力。
四、课程考核4.1 平时成绩包括课堂表现、作业完成情况和小测验等，占总成绩的30%。
4.2 实验报告完成实验并提交实验报告，占总成绩的30%。
4.3 期末考试期末考试包括笔试和实际操作，占总成绩的40%。
五、教学资源5.1 教材推荐使用《数字电路》等相关教材。
5.2 实验设备准备数字电路实验箱、逻辑门芯片、触发器、计数器等实验设备。
5.3 网络资源提供数字电路相关课件、习题库和在线答疑平台，方便学生学习和交流。
6.1 课时安排本课程共计32课时，其中课堂讲授24课时，实验操作8课时。
6.2 授课计划详细安排每个课时的教学内容，包括理论讲解、实验演示和练习时间。
数字电子技术基础教案范文
数字电子技术基础教案一、教学目标1. 知识与技能：（1）掌握数字电路的基本概念、特点和分类；（2）了解数字电路的基本组成部分，包括逻辑门、逻辑函数、逻辑代数和逻辑图等；（3）熟悉常用逻辑门电路的功能和真值表；（4）学会使用逻辑门电路设计简单的数字电路。
2. 过程与方法：（1）通过讲解、演示和实验，培养学生的观察和分析能力；（2）通过逻辑门电路的设计和验证，培养学生的动手能力和创新能力；（3）通过小组讨论和问题解答，提高学生的合作能力和解决问题的能力。
3. 情感态度与价值观：（1）培养学生对数字电子技术的兴趣和好奇心；（2）培养学生勇于探索、积极思考的科学精神；（3）培养学生团队协作、乐于分享的合作意识。
二、教学内容1. 数字电路的基本概念（1）数字信号与模拟信号的区别；（2）数字电路的特点和分类。
2. 逻辑门电路（1）与门、或门、非门、异或门等基本逻辑门的功能和真值表；（2）逻辑门电路的组合与实现；（3）逻辑门电路的应用实例。
三、教学方法1. 讲解法：讲解数字电路的基本概念、逻辑门电路的功能和应用；2. 演示法：演示逻辑门电路的工作原理和实验现象；3. 实验法：学生动手搭建逻辑门电路，验证逻辑功能；4. 小组讨论法：学生分组讨论问题，分享解题思路和经验；5. 问题解答法：教师提问，学生回答，巩固知识点。
四、教学准备1. 教材或教参：《数字电子技术基础》；2. 实验器材：逻辑门电路模块、导线、电源等；3. 教学工具：黑板、投影仪、多媒体课件等。
五、教学过程1. 导入新课：介绍数字电路的基本概念和特点，引发学生兴趣；2. 讲解与讨论：讲解逻辑门电路的功能和真值表，引导学生思考逻辑门电路的应用；3. 演示与实验：演示逻辑门电路的工作原理，学生动手搭建实验电路，验证逻辑功能；4. 小组讨论：学生分组讨论问题，分享解题思路和经验；5. 问题解答：教师提问，学生回答，巩固知识点；6. 总结与作业：总结本节课的主要内容，布置相关作业，巩固学习成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字信号：易识别处理、抗干扰能力强、易保存
提问你了解数字信号吗？可以说出几种具有数字电路的商品吗？
二．老师：模拟电路和数字电路
模拟电路：处理模拟信号的电路。（常见模拟电路：整流电路、放大电路）
数字电路：处理数字信号的电路。（常见数字电路：编码器、译码器、寄存器、计数器）
例题：
四．老师：8421BCD码的表示形式
8421BCD码：二进制代码自左向右各位的权分别为8、4、2、1，每组代码加权系数之和就是它所代表的十进制数。
课堂练习：
五．【课堂小结】
小结内容，巩固知识
模拟信号、数字信号、模拟电路、数字电路的定义
二进制、十进制的表示及其间的转换
六．【布置作业】
课程
主题12：数字电子技术基础
课题1：数字电路基础知识
授课班级
授课时间
授课时数
教学分析
通过教学，让学生认识并掌握数字电路基础知识的模拟信号、数字信号、模拟电路、数字电路、二进制、十进制及其间转换。
教学目标
知识目标：
了解模拟信号、数字信号及模拟电路、数字电路的概念
了解并熟练掌握二进制、十进制及其间的转换
十进制计数规则“缝十进一，借一当十”
二进制：以2为基数的计数体制，任一个二进制数也可展开为位权系数之和的形式。
二进制计数规则“缝二进一，借一当二”
二进制与十进制间的进制的整数部分采用除2取余倒记法，将小数部分采用乘2取整法
二进制转换成十进制，将二进制数采用乘权系数之和的方法
【教学过程】
一．老师 ：模拟信号和数字信号
模拟信号：在时间上和数值上都是连续变化的信号。
（典型模拟信号：工频信号、射频信号、视频信号）
数字信号：在时间上或数值上都是不连续变化的信号。
（在电子技术上，为了方便存储、分析和传输，常把模拟信号变为数字信号）
数字信号低电平用“0”表示，高电平用“1”表示。
常见模拟信号为正弦波、三角波、调幅波；而数字信号为矩形波。
能力目标：
熟识模拟电路、数字电路
培养学生进制转换计算能力
重点
难点
重点：
模拟信号与数字信号、模拟电路与数字电路的区别
二进制及十进制的表示方法
难点：
二进制及十进制间的转换
授课方式、手段、方法
讲授法与课堂提问相结合
PPT多媒体演示技术
课外实践
教学小结
附件说明
教学课件PPT
教学过程及主要内容
【导入新课】
自然界许多物理量是模拟性质的，人们通过传感器将这些物理量转换为电压、电流等电量，这些电量在时间或数值上连续或不连续则可表示为模拟信号或数字信号。
混合集成电路：既有模拟电路又有数字电路。（常见混合集成电路：555定时器）
教学过程及主要内容
三．老师：二进制、十进制及相互之间的转换
数制：选取一定的进位规则，用多位数码来表示某个数的值。（数制是计数进位制的简称）
十进制：以10为基数的计数体制，共有0~9十个数码，按“缝十进一，借一当十”的计数规则，每一个十进制数都可展开为位权系数之和的形式。
