2通道投影融合拼接方案
关于投影双通道融合注意事项
一、双通道融合大屏幕系统组成部件：
投影机两台、边缘融合处理器一台、弧形金属屏幕一张、专业投影机吊架、线材一批。
二、系统主要用途：
播放演示视频、图片。
主要用于展览室，销售中心对楼盘、展示主题进行展览演示。
三、屏幕尺寸：
5m*2.6m 通过标准镜，单台投影机投射出170寸画面，融合带为画面的20%，投射距离7M。
通过计算，在1.8M高的人，站在离屏幕3.6m到12m为最佳观看距离。
四、边缘融合器处理器
双通道融合处理图像：影片是通过融合器里的系统进行处理播放，并且，此系统的最佳播放分辨率为：1480*768
五、案例。

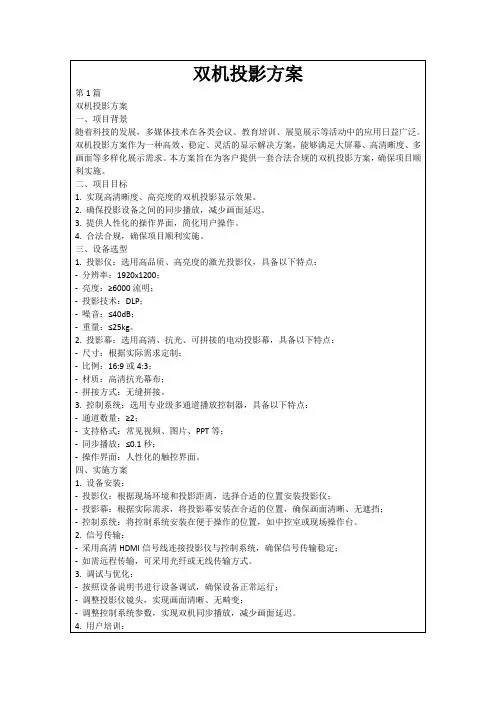

双机投影方案
-多种信号源输入，包括HDMI、VGA等；
-图像边缘融合与几何校正；
-实时监控设备状态。
四、实施方案
1.前期准备：
-对现场进行详细勘查，评估环境因素对投影效果的影响；
-根据现场条件设计设备布局与安装方案；
-准备必要的施工材料ቤተ መጻሕፍቲ ባይዱ工具。
2.设备安装：
-按照预定的布局安装投影仪，确保设备稳定、安全；
3.定期对客户进行回访，了解设备运行情况，提供必要的维护和保养建议。
本方案旨在为客户提供一套合法合规、高效稳定、操作简便的双机投影方案，助力客户实现高品质的多媒体展示效果。如有任何疑问，请随时与我们联系。
第2篇
双机投影方案
一、项目概述
双机投影技术作为一种先进的大屏幕显示解决方案，广泛应用于会议演示、教育培训、展览展示等领域。本方案旨在为客户提供一套详尽的双机投影方案，确保项目在合法合规的前提下，实现高质量的视觉展示效果。
-投影幕的安装应考虑到观众的视线，确保画面无遮挡；
-控制系统设备应安装在便于操作的位置。
3.信号传输：
-使用高质量的视频信号线连接投影仪与控制系统；
-如需远程传输，采用光纤或高稳定性的无线传输技术。
4.系统调试：
-对投影仪进行专业的校准，包括亮度、色彩、几何校正等；
-调试控制系统，确保双机同步，进行图像融合处理；
-检测整个系统的稳定性，确保长时间运行无故障。
5.用户培训：
-对客户进行操作培训，包括设备开关、日常维护、紧急情况处理等；
-提供详尽的操作手册与维护指南。
五、合法合规
1.设备选型与安装遵循国家相关法律法规和行业标准；
2.项目实施过程中，确保所有操作符合环保、安全等要求；
两通道立体显示方案(PT-FD570)
两通道立体显示系统方案设计北京东方中原数码科技有限公司2009年2月25日目录1. 方案概述 (3)1.1 系统概述 (3)1.2 设计简介 (3)1.3 系统规格 (4)2. 方案细化分析 (4)2.1 显示系统示意图 (4)2.2 方案细化分析 (5)2.3 显示效果图 (6)3. 立体显示分析 (7)3.1 人眼产生立体效果的基本原理 (7)3.2 两种立体成像基本投影方法 (8)3.3 我们选用被动式立体的投影方式 (9)4. 设备选型 (11)4.1 ²PT-FD570/FD570L (11)4.2 BR-VP7000立体融合器 (20)4.2.1. 立体融合器具体功能： (20)4.2.2. BR-VP7000立体融合器的基本技术参数如下： (23)4.3 帝晶正投硬幕 (24)5. 施工组织与培训 (25)5.1 施工组织计划 (25)5.1.1 主要施工内容 (25)5.1.2 工程质量保证措施及技术方案 (25)5.1.3 施工进度计划 (26)5.1.4 施工总体布置 (26)5.1.5 保证工期的措施 (27)5.2 培训及服务 (27)6. 应用案例 (28)1.方案概述1.1系统概述随着多媒体技术和数字通讯技术的飞速发展，人类社会已进入了信息化的时代。
信息量越来越大，处理信息的手段也越来越先进，特别是近几年来，可视化信息技术在监控中心、大型会议室等场所得到了广泛的应用。
以大屏幕投影系统为核心的各类电子设备大量进入指挥控制调度室、会议室、演播室。
大屏幕显示系统是工作人员获得各种信息的最后环节，它的功能和效果直接影响到信息的可视化程度和决策的成效，也直接影响整个管理系统的效能的发挥。
科技的发展，通过对人眼成像系统的系统研究，科学家已经明确了“人看物体如何产生距离感”这一光学原理。
现代显示技术已经有能力利用光学投影方式重现此光学过程，从而形成了立体投影技术。
立体成像技术于边缘融合技术相结合，能够在大面积投影幕上投出无缝的立体显示效果，这就是曲面立体融合技术。
《多媒体双通道正投影拼接演示系统方案书》
多媒体双通道正投影拼接演示系统方案书长沙市交通局双通道正投拼接演示系统方案书长沙源康电子科技有限公司12月30日多媒体双通道正投影拼接演示系统方案拼接控制器选型：佳美图-824 2屏2RGB+4V型号:佳美图-824规格:标准4U普通用户在同时观看的信号源较少时，适合选择单机使用。
但在较为复杂的监控中，如大型邮电通信系统、道路交通管理、能源分配输送、过程控制、110报警等领域，需全景浏览，统一指挥，就必须选择大屏幕拼接系统。
拼接系统主要由三部分组成：大屏幕投影幕、投影机阵列、控制系统。
其中控制系统是核心，当前世界上流行的拼接控制系统主要有三种类型:硬件拼接系统、软件拼接系统、软件与硬件相结合的拼接系统。
硬件拼接系统是较早使用的一种拼接方法，可实现的功能有分割、分屏显示、开窗口:即在四屏组成的底图上，用任意一屏显示一个独立的画面。
由于采用硬件拼接，图像处理完全是实时动态显示，安装操作简单；缺点是拼接规模小,只能四屏拼接，扩展很不方便，不适应多屏拼接的需要；所开窗口固定为一个屏幕大小，不可放大、缩小或移动。
软件拼接系统是用软件来分割图像。
采用软件方法拼接图像，可十分灵活的对图像进行特技控制，如在任意位置开窗口；任意放大、缩小；利用鼠标即可对所开的窗口任意拖动，在控制台上控制屏幕墙，如同控制白己的显示器一样方便。
主要缺点是它只能在Unix系统上运行，无法与WIN95上开发的软件兼容;PC机生产的图形也无法与其接口；在构成一个几十台投影机组成的大系统时，其相应的硬件部分显得繁杂。
软件与硬件相结合的拼接系统可综合以上两种方法的优点，克服其缺点。
这种系统能够实用显示多个RGB模拟信号及Windows的动态图形，是为多通道现场即时显示专门设计的。
经过硬件和软件以及控制器接口，来实现不同窗口的动态显示。
它透明度高：图像叠加透明显示，共有256级透明度，令动态图像和背景活灵活现。
并联扩展性极好：系统采用并联框结构，最多可控制上千个投影机同时工作。
2通道短焦融合系统
宽屏电子白板互动系统介绍
一、宽屏电子白板系统组成
1.两台超短焦投影机
2.白板交互系统
3.融合系统
4.附件及材料
二、显示介质要求
1.显示尺寸：（含边框）3450mm×1350mm
2.显示面板一般分为两部分，背板和显示介质。
1）背板一般采用一体成型板材，材料不分层，不会因温度变化而起层，剥离，不因长时间敲击导致表面涂层脱
落。
背板一定确保平整，不会长时间使用后变形，翘
曲。
2）显示介质要求：防划破、防磨损；采用防眩目，防反光材料，任何角度无亮斑；增益度最好在1.0左右，以
避免产生太阳效应。
3）显示介质与背板的固定，不会因温度、长时间使用使用等因素起层、剥离。
三、案例图示。

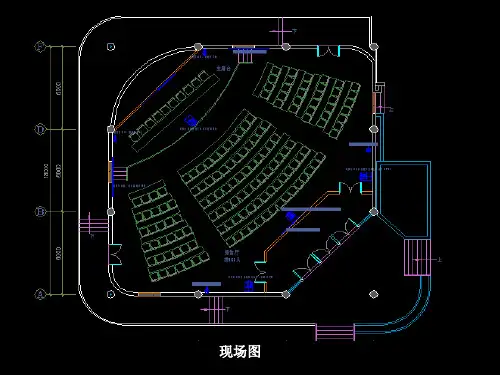

二通道叠加投影系统
大屏幕叠加拼接融合
投影机的亮度相对比较低，在很多环境下一台投影机的亮度不够，就需 要两台投影机叠加来增加亮度。根据现场情况，因为距离较远，屋里比 较亮，一台EIKI LC-X8i的亮度不够，这样就需要两台投影机进行叠加。
简单的两台投影机叠加就会出现画面错位，出现拖影等影响画面质量种 种情况。这就需要画面叠加软件进行处理，叠加软件是两个画面进行点 对点的叠加，把两个画面完美合成一个完整的画面，使画面的亮度提高 了两倍，画面跟清晰，色彩跟绚丽了，给人以一种震撼的视觉效果。
未处理的画面
处理后的画面
大屏幕叠加拼接融合
示意图
系统流程图
Байду номын сангаас
谢谢观看
(方案二)2通道(平面)边缘融合投影方案
大屏投影系统方案建议书本方案适用于：监控中心、调度室、指挥中心、会议室、多功能报告厅等目录1总体方案介绍 (2)2两通道大屏投影系统概述 (3)2.1系统介绍 (3)2.2系统拓扑图 (4)3图像融合系统功能介绍 (4)3.1多台投影机投影的边缘融合功能 (4)3.2高清桌面显示 (5)3.3多窗口播放多种格式的多媒体影片文件，无需预处理 (6)3.4支持多路信号采集，支持多窗口播放 (8)3.5支持窗口的任意实时放大缩小、支持窗口漫游 (9)4Ipad控制系统简介 (9)4.1iPad "点"亮数字会议室 (9)4.2ipad控制系统拓朴图 (10)4.3替代普通中控系统 (10)4.4ipad领航者功能简介 (11)5系统设备介绍 (11)5.1投影机介绍 (11)5.1.1投影机图片 (11)5.1.2DP CP6000主要参数 (12)5.2投影屏幕介绍 (12)6专业线材 (13)7案例图片 (15)7.1广州公安局网警支队指挥中心（高分辨率、多窗口显示） (15)7.2广州南方电网指挥中心 (16)7.3佛山城管监控管理中心 (17)1总体方案介绍快速响应中心大屏投影方案具有以下特点：1、采用物理分辨率为1280*720，投影机亮度为8000流明，3片DLP专业双灯工程投影机。
3片DLP技术，提供相片级画质的显示效果，提供最极致的色彩还原。
2、采用业界最先进的图像融合技术解决方案，并结合信号拼接处理器，可在大屏显示无缝的高质量画面，且可以任意切换监控采集信号，放大缩小画面。
3、采用苹果产品（IPAD、IPOD）控制系统，与融合服务器无缝对接，提供人性化控制界面和强大的控制功能。
2两通道大屏投影系统概述2.1系统介绍本方案采用两台8000流明的投影机，投影出一个高2米，宽6米的大屏幕。
为了使多台投影机投影出一个完整无缝的画面，项目拟采用一台高性能的图像融合服务器。
服务器可将本机硬盘内的各种文档表格、视频文件、幻灯片、图片等显示在大屏幕上图像融合服务支持2176*720分辨率的单幅画面的播放（每通道输出1280*720分辨率信号到投影机）。
两通道融合机说明
可支持6144x768@60Hz，5760x1080@50Hz, 4800x1080@60Hz，3072x768@120Hz等超高分辨率输入
输出信号
DVI-I（DVI和VGA同时输出）最高165Mhz输出频率，每通道输出分辨率支持800x600-2048x1200 60Hz，同时支持1024x768/1280x720/1280x800 120Hz
3D主动立体能力
120Hz主动立体，支持Nvidia 3D vision和DLP-link 3D
3D被动立体能力
同时支持扩展模式和复制模式被动立体
立体ห้องสมุดไป่ตู้步能力
亚微秒级精确同步
几何校正能力
高精度像素几何校正，高级像素保真控制技术，非线性多滤波器技术和纹理补偿技术，支持弧形，柱形，球形等异形投影，支持120Hz几何校正，支持每通道监控通道同步输出
融合带宽度
0到512（最大1024）像素完全连续可调
融合带过渡调节能力
提供RGB完全可编程Alpha,Gamma,P过渡曲线设置
黑位补偿能力
提供专业的黑电平补偿功能，可调节融合带、非融合带和漏光带的黑位电平；漏光带宽度可调。
显示处理能力
任何融合带宽度和分辨率下，输入输出点对点无损显示，且无任何刷新率损失
显示处理能力任何融合带宽度和分辨率下输入输出点对点无损显示且无任何刷新率损失3d主动立体能力120hz主动立体支持nvidia3dvision和dlplink3d3d被动立体能力同时支持扩展模式和复制模式被动立体立体同步能力亚微秒级精确同步几何校正能力高精度像素几何校正高级像素保真控制技术非线性多滤波器技术和纹理补偿技术支持弧形柱形球形等异形投影支持120hz几何校正支持每通道监控通道同步输出操作系统无操作系统纯硬件启动时间小于3产品重量根据实际通道数产品规格根据实际通道数产品功耗每通道10w工作温度050摄氏度工作湿度1585
2通道边缘融合投影方案
2通道边缘融合投影方案在计算机视觉和图像处理领域，边缘融合是一种常用方法，用于将多个图像的边缘信息进行融合以产生更准确的投影结果。
其中，2通道边缘融合投影方案是一种高效且有效的方法。
本文将详细介绍2通道边缘融合投影方案的原理和实现方法。
1.方案原理1)预处理：对源图像和辅助图像进行预处理，包括灰度化、均衡化等操作，以增加边缘检测的效果。
2)边缘检测：分别对源图像和辅助图像进行边缘检测，获取两个图像的边缘信息。
3)边缘融合：将源图像的边缘和辅助图像的边缘进行融合，生成新的边缘图像。
4)投影生成：使用边缘融合后的图像作为输入，进行透视变换或其他形式的投影生成，产生最终的投影结果。
2.实现方法1)预处理：将源图像和辅助图像转换为灰度图像，并进行直方图均衡化以提高图像的对比度。
2) 边缘检测：分别对源图像和辅助图像进行边缘检测，常用的边缘检测算法包括Sobel、Canny等。
可以根据具体的实际情况选择适合的算法。
3)边缘融合：将源图像的边缘和辅助图像的边缘进行融合。
常用的融合方法包括加权平均和逻辑运算。
加权平均是将两个边缘图像按照一定的权重进行加权相加，然后进行阈值处理；逻辑运算包括与、或、异或等操作，可以根据应用场景选择适合的运算方法。
4)投影生成：使用边缘融合后的图像作为输入，进行透视变换或其他形式的投影生成。
透视变换是一种常用的投影生成方法，它可以将输入图像映射到新的平面上。
在进行透视变换前，通常需要确定一组关键点，用于定义原始图像的四个角以及对应的目标图像的四个角。
3.应用领域4.优势和局限-使用两个通道的图像进行边缘融合，提高了投影结果的准确性；-可以根据具体的应用场景选择合适的边缘检测算法和融合方法；-方案实现简单，运算效率高。
然而，2通道边缘融合投影方案也存在一些局限性：-需要选择适合的边缘检测算法和融合方法，否则可能会影响投影结果的质量；-对输入图像的质量要求较高，如果图像质量较差，可能会影响边缘检测和融合的效果；-方案的效果依赖于辅助图像的选择，如果选择不当，可能导致投影结果不理想。
投影融合系统方案书完整版
投影融合系统方案书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】两通道投影融合方案建议书鸿博时代（北京）科技有限公司Hongbo Shidai（Beijing）Technology CO.,LTD设计时间：2013-6-7目录第一章系统方案设计概述项目概述本方案是用投影融合系统实现终端显示。
边缘融合处理技术，消除了光学缝隙，从而使显示的图像完全一致，保证了显示图像的完整性和美观性。
在投影融合拼接系统中，两台工程投影机经过边缘融合处理器进行了校正和统一，使大屏幕上的视频进行图像显示和切换时，无论切换什么格式的图像，整个屏幕的亮度，色彩，鲜艳度，均匀度都比较一致。
由于在处理器中对投影显示图像进行了处理，可以对不同投影信号间的色差，亮差，均匀度进行调整，这也使得该系统显示的图像质量更完美。
项目需求投影系统的视频是由2台投影机投射出的画面组成的，经过曲边校正和无缝拼接技术，在投影幕上形成一个完整的图像，播放内容根据客户要求订制或由客户自行准备。
本系统采用两套2x1投影融合系统和四套单投影系统融合投影画面无缝大屏幕弧幕进行完美融合(融合带12%)显示，无拼缝；支持VGA信号源输入、输出；可以将外部视频信号以开窗口的形式在大屏幕上显示；支持232串口、网络操作模式；支持显示模式预存、调用、修改等功能。
第二章技术设计技术设计规范和标准本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准：《以太网规范》《低压电气设计规范》（GB50054—95）《工业企业通讯设计规范》（GBJ42-81）《电气装置安装工程接地装置、施工及验收规范》（GB／T50169）《安全防范工程程序与要求》（GA/T75）《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995）《电子计算机机房设计规范》（GB50174-93）《电工电子产品基本环境试验规程试验方法》（2/3-89）《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/）《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998）《电子测量仪器振动试验》（）《民用建筑电气设计规范》（JGJ/T15-92）《高层民用建筑设计防火规范》（GB50045-95）《智能建筑设计规范》（GB50045-95）《工业企业通讯设计规范》（GBJ42-81）《工业企业通信接地设计规范》（GBJ115-87）项目方案设计根据需求，单台投影画面：高宽。
两通道数字视频融合软件产品说明
视频边缘融合软件应用说明1．1 应用背景介绍多通道投影图像融合工程针对高分辨率、大视场、多通道平面、柱幕、环幕、穹幕、多边形应用环境，形成了集PC集群、投影工程、图像拼接、图像融合等技术一体化工程，服务于会展、企业展厅、多媒体体验厅、影院等应用场所。
1．2 大屏幕投影边缘融合技术分类由于投影机的工作原理，使其无法实现像素精确定位，又由于投影显示区域的非规则问题，无缝的图像多通道投影系统在组建中一直存在如下问题（见图1.3.1）：◆ 若投影幕非平面、将直接导致在幕上的图像变形；◆ 多个通道间图像的拼接产生的物理缝隙；◆ 各个投影机的亮度色温等参数不一定一致；◆ 图像分辨率通常较大（图像清晰的需要），图像信号源同步与切割问题；◆ 多通道图像融合带的产生与调整问题；1.3.1 多通道投影光路显示效果为了解决这些问题，必须进行数字图像融合，对各通道的输出图像进行非线性几何校正，边缘融合以及颜色校准，以下是双通道投影系统的拼接以及融合效果对比：硬边（简单拼接）简单重叠（亮条）软边（边缘融合）●硬边：即两台投影仪的边沿对齐，无重叠部分。
显示效果上表现为整幅画面被一道缝分割开。
如果投影仪边缘未做亮度增强处理，该接缝显示为黑色；如果投影仪边缘做了亮度增强处理，该接缝显示为白色。
●简单重叠：即两台投影仪的画面有部分重叠，但没有作淡进淡出处理，因此重叠部分的亮度为整幅其余部分的2倍，在显示效果上表现为重叠部分为一道亮条。
●边缘融合：与简单重叠方法相比，左投影仪的右边重叠部分的亮度线性衰减，右投影仪的左边重叠部分的亮度线性增加。
在显示效果上表现为整幅画面亮度完全一致。
边缘融合投影系统的融合原理如下图所示：横向融合：垂直边缘融合同理：融合前融合后1．3 数字视频融合技术数字视频融合（Digital Image Fusion）是以图像为主要研究内容的数据融合技术，是把多个不同模式的图像传感器获得的同一场景的多幅图像或同一传感器在不同时刻获得的同一场景的多幅图像合成为一幅图像的过程。
两通道数字视频融合软件产品说明
视频边缘融合软件应用说明1．1 应用背景介绍多通道投影图像融合工程针对高分辨率、大视场、多通道平面、柱幕、环幕、穹幕、多边形应用环境，形成了集PC集群、投影工程、图像拼接、图像融合等技术一体化工程，服务于会展、企业展厅、多媒体体验厅、影院等应用场所。
1．2大屏幕投影边缘融合技术分类由于投影机的工作原理，使其无法实现像素精确定位，又由于投影显示区域的非规则问题，无缝的图像多通道投影系统在组建中一直存在如下问题（见图1.3.1）：◆若投影幕非平面、将直接导致在幕上的图像变形；◆多个通道间图像的拼接产生的物理缝隙；◆各个投影机的亮度色温等参数不一定一致；◆图像分辨率通常较大（图像清晰的需要），图像信号源同步与切割问题；◆多通道图像融合带的产生与调整问题；1.3.1多通道投影光路显示效果为了解决这些问题，必须进行数字图像融合，对各通道的输出图像进行非线性几何校正，边缘融合以及颜色校准，以下是双通道投影系统的拼接以及融合效果对比：硬边（简单拼接）简单重叠（亮条）软边（边缘融合）∙硬边：即两台投影仪的边沿对齐，无重叠部分。
显示效果上表现为整幅画面被一道缝分割开。
如果投影仪边缘未做亮度增强处理，该接缝显示为黑色；如果投影仪边缘做了亮度增强处理，该接缝显示为白色。
∙简单重叠：即两台投影仪的画面有部分重叠，但没有作淡进淡出处理，因此重叠部分的亮度为整幅其余部分的2倍，在显示效果上表现为重叠部分为一道亮条。
∙边缘融合：与简单重叠方法相比，左投影仪的右边重叠部分的亮度线性衰减，右投影仪的左边重叠部分的亮度线性增加。
在显示效果上表现为整幅画面亮度完全一致。
边缘融合投影系统的融合原理如下图所示：横向融合：垂直边缘融合同理：融合前融合后1．3数字视频融合技术数字视频融合（Digital Image Fusion）是以图像为主要研究内容的数据融合技术，是把多个不同模式的图像传感器获得的同一场景的多幅图像或同一传感器在不同时刻获得的同一场景的多幅图像合成为一幅图像的过程。
双屏显示融合
多屏控制处理器双屏显示卡边缘融合视频叠加与大屏幕投影效果[转]摘自互联网:大屏幕时代最近我用两台投影机实现了的最大分辨率为2000×768的HDTV的方案，在这里把我的攻略写出来跟大家分享一下。
4.7m*2m的环幕，支持2.35:1的电影播放。
硬件成本大概是25000左右，不包含电脑。
硬件情况如下，NEC LT265+两台(15000不到)，3000ansi，标准分辨率1024×768，标配是短焦镜头，好像是dlp的，用什么机器都没关系的。
如果需要投1920×1080的片子可以选用那些标准分辨率为1280×1024的投影机，如果要高亮的也可以选更高亮度的机器。
投影幕是定做的，普通的玻珠幕。
幕和支架多少钱我不是太了解，反正也贵不到那里去。
电脑是P4 3.0的，显卡是winfast的FX1300，内存好像是1G的。
其他都没太大的关系。
之所以配置这样的系统是因为我看老外的投影机至少都是10万上下的东西，太贵了。
配置的时候有问题来了:先是多台投影机的边缘融合，两台投影机投影的时候由于物理的原因无法做到看不出拼接的缝隙，而花钱去买专业的边缘融合设备是非常贵的，所以就一直没有人来做这样的事情。
那么不花钱，或者花少量的钱(几百，几k反正是不到5k)能解决么?回答是肯定的。
我用的两个投影机是借来试的，一台是全新的，一台是旧的，所以会有这样的问题。
另外幕是有弧度的，所以相机的位置使照片看上去中间的部分有点暗。
我们先来看些图片，图中的内容是没有经过边缘融合处理的，简单的把两个画面做了些重合处理。
很明显的看得到两台投影机重合的区域。
边缘融合处理原理(图1)边缘融合处理原理(图2)边缘融合处理原理(图3)我以前讲的那些边缘融合机就是将图像中间的那条亮边去掉的机器，那它是怎么做的呢?我们来看图1。
所谓的融合技术就是让图像的边缘x轴方向产生一个线性的灰度变化，这样两台投影机在拼接的时候由于每台机器的边缘亮度都是渐变的，所以就不会让人眼有像上面那张图样的不自然的效果。
二通道立体投影虚拟现实方案建议书
二通道被动立体投影虚拟现实方案建议书多通道环幕（立体）投影系统简介多通道环幕（立体）投影系统是指采用多台投影机组合而成的多通道大屏幕展示系统，它比普通的标准投影系统具有更大的显示尺寸、更宽的视野、更多的显示内容、更高的显示分辨率，和更具冲击力和沉浸感的视觉效果。
多通道环幕（立体）投影系统由于其技术含量高、价钱昂贵，以前一般用于虚拟仿真、系统控制和科学研究，近来开始向教育培训、科博馆、展览展示、工业设计、会议中心等专业领域进展。
其中，仿真实训是该技术的进展最快的应用处所，目前，已经在国内许多学校取得推行和应用，这种全新的视觉展示技术更能彰显教育理念的先进性和创新性，在此后若干年内不会被淘汰。
我公司凭借强有力的软硬件研发生产能力和系统集成能力，一直致力于多通道环幕（立体）投影系统的开发与研究，目前已经为国内多个家单位建设了多套环幕投影系统，技术的先进性在业内具有很高的声誉。
数字图像校正融合机可完美解决多通道投影显示系统中显示图像的无缝拼接、色彩校正、亮度校正、几何校正及边缘融合等问题。
可实现二个及以上显示通道的无缝拼接及色彩明暗的光滑过渡。
用于构建各类平面、柱面和球面屏幕无缝融合拼接投影显示系统。
主要功能：●单像素几何校正：精准几何校正，对任意屏幕图像均无撕裂、折曲等变形失真；●自动色彩平衡：独特自动色彩统一机制，省心省力；●无痕边缘融合：图像融合效果超级完美，肉眼几乎看不到融合带；●小时级系统调试：小时级调试，系统即达到完美效果，解决漫长手工调试之苦；主要性能指标：●可处置并输出多路图像信号，组成一个无缝、持续、亮度均匀、色度一致的大画面。
例如典型的球幕、柱幕、折幕显示系统；●支持Ｍ×Ｎ多层拼接(VIP200以上型号)●具有DVI-I端口，兼容DVI-D与VGA信号，支持各类图形工作站和投影机；●适合于各类软、硬的正投和背投屏幕，能适应不同尺寸大小的屏幕；●安装调试进程快速简单，只需简单培训即可掌握；●几何校正精度可达像素，而且能够适用于不同的屏幕形状；三维视景图像空间视场还原精度可达度，知足军用飞行模拟器指标。
(方案二)2通道(平面)边缘融合投影方案
(方案二)2通道(平面)边缘融合投影方案大屏投影系统方案建议书本方案适用于：监控中心、调度室、指挥中心、会议室、多功能报告厅等1、供人性化控制界面和强大的控制功能。
1两通道大屏投影系统概述1.1系统介绍本方案采用两台8000流明的投影机，投影出一个高2米，宽6米的大屏幕。
为了使多台投影机投影出一个完整无缝的画面，项目拟采用一台高性能的图像融合服务器。
服务器可将本机硬盘内的各种文档表格、视频文件、幻灯片、图片等显示在大屏幕上图像融合服务支持2176*720分辨率的单幅画面的播放（每通道输出1280*720分辨率信号到投影机）。
边缘融合图形处理器可将4路DVI、4路视频的采集信号显示在大屏幕上（可扩展）。
大屏幕上可以多窗口播放，窗口可实时控制。
1.2系统拓扑图2图像融合系统功能介绍2.1多台投影机投影的边缘融合功能本项目通过图像融合器实现多台投影机的融合。
未做融合处理，多台投影机的投影效果如下：边图像融合后，多台投影机的投影效果如下：2.2高清桌面显示大屏幕可以显示高清桌面，本方案画面分辨率达2176*720，桌面上可以播放高清影片和幻灯片，如下图：2.3多窗口播放多种格式的多媒体影片文件，无需预处理可以在大屏幕上开多个窗口播放多种格式的多媒体文件，窗口大小位置可以自定义，如下图：当全屏播放影片的时候，影片将会被拉伸，拉伸后如下图：如果不希望被拉伸，可以指定播放窗口的大小，或者用黑色图片填充空白区域（也可以用普通图片填充）。
2.4支持多路信号采集，支持多窗口播放融合器上可以开多路窗口播放多种视频源文件，例如可以开24个窗口，播放本地硬盘文件、视频采集文件等信号源。
可以根据屏幕大小对窗口进行排列，空白处可以用图片填充。
2.5支持窗口的任意实时放大缩小、支持窗口漫游可以在展示进行过程中任意移动大屏幕上的窗口位置，任意调节窗口的大小，任意打开关闭窗口。
3Ipad控制系统简介3.1iPad "点"亮数字会议室Ipad领航者，是国内首个套基于美国苹果公司的Mac OS的中央控制系统；*有别于中控设备，专门为数字化展厅定制，用于协调和控制各种功能；*所有控制操作完全基于苹果的Ipod touch（苹果专利多点触摸技术）；*基于UDP网络传输协议和Wi-Fi无线终端互联技术，控制覆盖整个会议室。
两通道2D3D自由切换融合方案在数字展馆展览展示的应用
两通道2D/3D自由切换融合方案在数字展馆展览展示的应用一、背景概述随着多媒体大屏幕显示技术的发展使我们可以充分利用各种高清多媒体表现手段，不断通过优秀的设计，使公共的空间变成企业宣传展示的平台，使其发挥最有效的市场作为，而很多地方需要实现2D显示的同时也需要展现3D模拟仿真，让展现以更适合的方式呈现在人们脑海中，另外也需要兼容会议多画面的需求。
ATER结合自身对大屏幕图像显示与智能控制的多方面的技术积累，集中运用智能化控制手段、多媒体表现手段等大量现代展示设备，采用高清大屏3D融合显示系统，实现企业品牌形象宣传、3D高清会议系统、产品宣传、媒体信息发布等不同的功能。
ATER主动立体融合产品专门针对会议系统、展览、和仿真等真呈现系统应用而设计的专用融合图像处理产品。
产品常用于高清会议系统，以及立体图像显示类投影系统中。
二、需求分析描述甲方需求：需要实现实现2D和3D的一键切换，并且实现2D多画面显示，实现整个系统一键开关，具体如下：1、会议室需要搭建两个投影进行无缝拼接融合，实现2D和3D融合显示；2、支持1台超高清播放设备输入融合后呈现3D立体效果；3、支持4台会议信号的任意2D场景下切换显示，并且实现4画面显示；4、输入需要支持常规分辨率自动识别显示，例如：1024×768，720P，1080P、4K×1.2K等；5、需要实现IPAD一键系统开关和播放控制；6、设备可随时开机和随时关机，也可长时间运行，随时使用；三、设备功能描述四、 系统连接拓扑图五、 方案功能描述1、 实现2台投影无缝融合，呈现高清2D/3D 图像；可应用于数字展馆展览展示应用或者模拟仿真等应用；2、支持1个Duallink-DVI的接口信号接入（比如自带Duallink-DVI接口的PC机），支持2个DVI-D主动立体融合输出，兼容HDMI输出（高清数字主动立体投影）；3、输入支持主动立体信号120Hz输入，也支持真正120Hz输出融合，自动支持2D和3D图像一键切换转换功能；4、整个系统自动支持3D VISION技术和3D DLPLINK技术和IR 3D技术；5、整个系统支持5路高清信号接入，可在2D时实现4画面显示，2K+2K画中画显示，并且实现任意信号的切换显示；6、自动支持左右格式、上下格式、帧连续格式的3D片源播放，并且支持一键各种格式场景的一键切换显示；7、支持IPAD一键实现系统的开关，自带时序通断功能，起到重要设备的关电和开启保护，可实现超高清PC自动启动和播放控制；8、支持不同显示比例的投影画面进行融合显示，例如16:9、4:3等比例的分辨率的高清投影进行融合输出；9、纯硬件架构，支持长时间不断电运行；六、方案清单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2通道投影融合拼接方案两通道投影显示融合系统设计方案长沙拓界思信息技术有限公司4月-2-目目录录公司简介公司简介3第一章第一章项目介绍项目介绍41.1项目概述.41.2项目目标.51.3项目涉及核心技术.5第二章第二章系统设计系统设计52.1设计思想.52.2设计原则.5第三章第三章技术方案技术方案63.1技术背景.63.1.1边缘融合技术介绍.63.1.2边缘融合与传统大屏拼接比较.83.2总体设计93.3系统功能特点.10第四章第四章主要设备介绍主要设备介绍114.1淳中MULTIVIEWP LUS+™MVCR系列边缘融合处理器114.1.1MultiViewPlus+™MVCR系列边缘融合处理器简介114.1.2淳中MultiViewPlus+™MVCR系列边缘融合处理器核心功能134.1.3淳中MultiViewPlus+™MVCR系列边缘融合处理器技术指标.154.3投影幕164.4投影机164.5切换矩阵174.6中央集中控制系统174.7音响系统174.8显示设备接口17四、设备清单及报价四、设备清单及报价18五、工程进度与售后服务五、工程进度与售后服务195.1工程进度19-3-5.1.1总体计划.195.1.2工程实施进度.，在国家级高新技术开发区麓谷拥有1000余平方米办公场地，是国内最早从事多媒体互动软件研发和大屏幕系统集成的企业之一。
十余年来专注于这一领域，我们丰富的经验和众多的案例，是客户信赖我们的基础。
近年来我们与时俱进，引进和发展了中控集成技术和数字沙盘制作技术，使我们形成了全面的声、光、电数字展览多媒体展示软硬件解决方案。
-5-第一章项目介绍1.1项目概述项目概述随着科技发展，追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果，历来是人们对视觉感受的一种潜在要求。
对大画面、多色彩、高亮度、高分辨率显示效果的渴望越来越强烈，而传统的电视墙、投影硬拼接屏和箱体拼接墙等有缝拼接方式缺乏画面完整性与亮度色彩均匀性，很难满足人们在这方面的要求。
而最近迅速崛起的边缘融合技术是近年来兴起的一个新的无缝拼接技术，它更好的改善了拼接图像的视觉效果，已经成为适应这一需求的最有效方式。
多通道投影显示融合系统就是采用多个投影显示单元组合而成的多通道显示系统，它比普通的标准投影显示单元具备更大的显示尺寸、更宽的视野、更多的显示内容、更高的显示分辨率以及更具冲击力和临场感的视觉效果。
1.2项目目标项目目标综合考虑项目的先进性、可靠性、性价比、可扩展性等因素，保证系统设计清晰简洁，性能稳定，且满足所有用户需求。
设计一套高分辨率，高亮度，高对比度，图像色彩还原性好，跨幅文字清晰，失真度小，亮度均匀的多通道大屏幕显示系统。
系统经过矩阵切换设备，能同时将2路RGB、2路视频图像信号显示在大屏幕画面中，每路信号均是独立窗口显示（可以扩展路数），可以任意调整输入图像窗口的大小、位置，可以跨屏满屏显示，可将布局的显示窗口迅速调用，真正达到智能化控制。
1.3项目涉及核心技术项目涉及核心技术（1）几何校正（2）色彩校正（3）边缘融合（4）多屏图像控制处理（5）信号传输及远程控制-6-第二章系统设计2.1设计思想设计思想拓界思公司始终坚持高起点、高标准、严要求，结合公司多年来积累的大、中型系统的设计和丰富的工程实施经验，依据大屏幕显示系统各设备功能特点及兼容稳定性，遵循科学的设计原则、设计标准和设计规范，突出先进性、适用性和经济性，且具有一定的超前性，确保系统建成后达到一流水平。
2.2设计原则设计原则1）实用性本系统一定要贴近用户需求，认真研究，精心设计，充分展现出最好的效果。
2）可靠性系统能提供长时间的连续运行，各设备性能可靠且兼容稳定。
3）先进性系统的功能和性能达到同档次显示系统的先进水平，从实际需求出发，尽可能采用较先进的技术，以延长系统的生命力。
4）经济性在满足功能需求的情况下，使系统建设成本尽量小，用最小的成本换取最大的收益，保证安全、实用、经济。
5）简易性系统的调整、使用简易方便，用户操作界面友好、过程简捷，便于培训及使用。
6）可扩展性系统具有灵活的再配置能力，可根据应用需求的变化随时对系统进行调整扩充，，具有前瞻性与科学性，尽量避免浪费。
-7-第三章技术方案3.1技术背景技术背景3.1.13.1.1边缘融合技术介绍边缘融合技术介绍边缘融合的应用来源于会议监控、视景仿真、作战指挥系统。
是适应人们追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果的这一需求而产生的，它在增大画面、提高亮度、分辨率等方面有着十分明显的优势。
边缘融合技术就是将一组投影机投射出的画面进行边缘重叠，并通过融合技术显示出一个没有缝隙，更加明亮、超大、高分辨率的整幅画面，画面的效果就好像是一台投影机投射的画质。
当两台或多台投影机组合投射一幅两面时，会有一部分影像灯光重叠，边缘融合的最主要功能就是把两台投影机重叠部分的灯光进行渐变调整，使重叠区的亮度对比度与周边图像一致，从而使整副画面完整统一，丝毫看不出是多台投影机拼接的结果。
边缘融合大屏幕显示系统可以精确细致地显示每个精细而且微小的画面，整套系统展现出来是整幅无缝的画面，不论是光学拼缝还是物理拼缝，都不会存在，带给观众震撼的视觉冲击和享受，让一切数据完美再现！边缘融合技术起初应用于军方模拟仿真系统，随着科技的不断发展，成本的不断下降，边缘融合大屏幕系统已经逐步的进入指控监控中心、主题场馆、仿真游戏等大屏幕显示系统边缘融合技术经历了三个发展阶段：硬边拼接、重叠拼接和边缘融合拼接。
硬边拼接硬边拼接，又称简单拼接，即多台投影仪的边沿对齐，不做任何其他处理。
显示效果上表现为画面拼接处有拼缝或叠影，相邻通道连接有明显错位，手动调节复杂。
-8-简单重叠简单重叠，即多台投影仪的画面有部分重叠，但没作淡进淡出处理，因此重叠部分的亮度为整幅其余部分的2倍，中间交叉地段为4倍高亮度，在显示效果上表现为重叠部分为一亮带。
边缘融合边缘融合，将重叠部分的亮度分别线性衰减和增加，使相邻通道重叠的色彩渐变和羽化，达到色彩亮度一致，在显示效果上表现为整幅画面亮度完全一致。
3.1.23.1.2边缘融合与传统大屏拼接比较边缘融合与传统大屏拼接比较传统常用的大屏拼接主要有CRT背投、LCD背投、DLP 背投等背投箱体拼接方式以及PDP、LED等显示屏拼接方式。
边缘融合大屏幕无缝显示画面有着无缝、连续、亮度均匀、色度一致的显著特点，这是以上传统大屏拼接望尘莫及的，它们与边缘融合无缝投影显示系统相比，都有着共同的缺点：物理拼缝物理拼缝：背投箱体和显示屏的传统拼接方式都有物理拼缝，根据单元拼接体的档次高低，其拼缝宽度从1公分内到数公分不等，不论宽窄，视觉上都有明显的拼缝效果，这是不可避免的，这对画面将造成割裂感，特别是满屏或跨屏显示大幅画面时，会破坏画面在观众中完美显示的效果，没有冲击震撼力，达不到理想效果。
幅面限制幅面限制：背投箱体和显示屏的拼接方式在幅面上受到很大的限制，由于拼接单体是平面的，它们的拼接工程也仅局限于平面，不能制造弧面或球面的-9-特殊效果，观看效果平淡无奇，更谈不上立体感、沉浸感等特殊效果。
而且，背投箱体和显示屏由于本身的重量以及材料特性，其拼接的单元数量或尺寸高度都受到局限，做得越大安全系数越低，运行没有保障。
而目前边缘融合所需的显示载体是屏幕，目前最大的无缝整张屏幕可以做到27米×7.2米，拼接屏幕可以更大。
窗口排列窗口排列：传统拼接方式窗口排列固定，而多通道边缘融合无缝投影系统能显示多路RGB/视频信号，且能够以任意大小、位置显示在完整的画面上，可以任意跨屏、满屏、叠加显示。
能够预置多种排列方案，一键快速切换。
亮度色彩不均匀亮度色彩不均匀：传统拼接方式都是由多个独立的显示单元组成，很难保证亮度色彩均匀一致，特别是随着使用时间加长，每个显示单元亮度衰减，色彩还原性遍差，更难保证整个系统的亮度色彩的均匀统一。
对于背投箱体，单元屏幕的中心亮度与四角周边亮度往往不一致，中心会相对亮一些，以致拼缝效果更明显，这与投影机镜头以及光学透镜屏的光焦匹配有关，而且会随着使用时间增长而加剧。
操作维护麻烦操作维护麻烦：拼接单元过多，拼接的方案设置，矩阵的切换等操作都相当麻烦。
设备线缆错综复杂，不便于维护管理和故障检测，易形成干扰。
故障率高故障率高：多个显示单元共同完成一个显示系统工程，而只要有1个显示单元出现故障，整个系统将无法正常运行，进行维修或更换设备重新调试系统，都将会带来很多的损失与不便。
由于有多个显示单元，这样整套系统的故障率将比较高，不但耽误了使用，维护维修工程也繁杂而昂贵。
3.2总体设计总体设计根据拓界思公司技术分析和多年的项目经验，建议采用弧面两通道正投投影显示系统。
核心设备采用淳中MultiViewPlus+™™MVCR系列边缘融合处理器（国内第首家自主知识产权纯硬件图像处理系列产品）。
MultiViewPlus+™™MVCR系列边缘融合处理器具有将一路输入信号分为输出的三通道画面，画面具有overlap边带生成功能，可生成公共像素,以供通道之间的融合处理。
-10-再利用MultiViewPlus+™™MVCR系列边缘融合处理器对2通道投影图像进行像素级的几何校正、自动色彩校正、无痕边缘融合等综合处理，构建无缝统一、色彩均匀、高分辨率的整体画面，完美实现大屏幕显示的应用。
整个系统包括MultiViewPlus+™™MVCR系列边缘融合处理器、投影幕、投影机、矩阵、中控系统、音响系统、多路RGB/视频信号源以及相关辅助配件等组成。
系统显示部分工作原理及结构图如下：-11-3.3系统系统功能特点功能特点处理并输出2路图像信号，组成一个2通道无缝、连续、亮度均匀、色度一致的完美大画面。
整体画面分辨率达到1800×768。
画面均匀性好，视角可达170°以上。
具有DVI-I端口，兼容DVI-D与VGA信号，支持各种图形工作站和投影机。
支持快速自动校正与Alpha/Gamma精确手动校正，单像数几何校正精度达10：10，保持投影画面不变形失真。
能快捷方便的对不同通道投影画面进行亮度色彩校正，保证亮度均匀、色彩一致，适合各种投影仪。
对多通道画面进行边缘融合处理，融合算法科学先进，操作简单，效果完美，肉眼看不出投影叠加效果，支持XGA1024×768，SXGA1280×102419免费保修服务及保修期后的终身优惠服务；在遇到重要事务使用期间，本公司将派员全方位跟踪保障设备的运行使用。
保修期满后，本公司应对货物实行长期跟踪服务，并指定有能力的售后服务代理人，履行长期跟踪服务的责任；在保修期内，如发现合同设备出现质量问题，由此产生的到安装现场的维修或更换费用、运费及保险由本公司负担。
