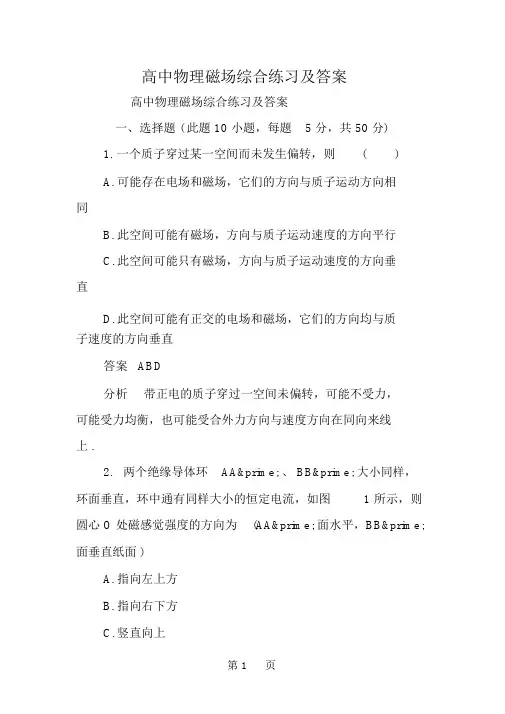

高中物理磁场综合练习及答案.doc
高中物理磁场综合测试题附答案
高中物理磁场综合测试题附答案高中物理磁场综合测试题附答案一、选择题（每题5分，共50分。
在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。
全部选对的得5分，选不全的得3分，有选错或不答的得0分。
）1、如图1所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：A、ａ、ｂ两点磁感应强度相同 C、ａ点磁感应强度最大B、ｃ、ｄ两点磁感应强度大小相等 D、 b点磁感应强度最大2、如图2所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为：A、大小为零B、方向竖直向上C、方向竖直向下D、方向垂直纸面向里3、质量为ｍ，电荷量为ｑ的带电粒子以速率ｖ垂直射入磁感强度为B的匀强磁场中，在磁场力作用下做匀速圆周运动，带电粒子在圆形轨道上运动相当于一环形电流，则：A、环形电流跟ｑ成正比B、环形电流跟ｖ成正比C、环形电流跟B成反比D、环形电流跟ｍ成反比4、如图4所示，要使线框ａｂｃｄ在受到磁场力作用后，ａｂ边向纸外，ｃｄ边向纸里转动，可行的方法是：A、加方向垂直纸面向外的磁场，通方向为ａ→ ｂ→ｃ→ｄ→ａ的电流B、加方向平行纸面向上的磁场，通以方向为ａ→ｂ→ｃ→ｄ→ａ电流C、加方向平行于纸面向下的磁场，通以方向为ａ→ｂ→ｃ→ｄ的电流D、加方向垂直纸面向内的磁场，通以方向为ａ→ｄ→ｃ→ｂ→ａ的电流5、如图5所示，用绝缘细线悬吊着的带正电小球在匀匀强磁场中做简谐运动，则A、当小球每次通过平衡位置时，动能相同B、当小球每次通过平衡位置时，速度相同C、当小球每次通过平衡位置时，丝线拉力相同D、撤消磁场后，小球摆动周期变化6、如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的能量逐渐减小，从图中可以看出：A、带电粒子带正电，是从B点射入的B、带电粒子带负电，是从B点射入的C、带电粒子带负电，是从A点射入的D、带电粒子带正电，是从A点射入的7（Ⅰ）.图中为一“滤速器”装置示意图。
高中物理磁场综合练习及答案
高中物理磁场综合练习及答案高中物理磁场综合练习及答案一、选择题 ( 此题 10 小题，每题 5 分，共 50 分)1. 一个质子穿过某一空间而未发生偏转，则()A.可能存在电场和磁场，它们的方向与质子运动方向相同B.此空间可能有磁场，方向与质子运动速度的方向平行C.此空间可能只有磁场，方向与质子运动速度的方向垂直D.此空间可能有正交的电场和磁场，它们的方向均与质子速度的方向垂直答案 ABD分析带正电的质子穿过一空间未偏转，可能不受力，可能受力均衡，也可能受合外力方向与速度方向在同向来线上 .2.两个绝缘导体环AA′ 、 BB′ 大小同样，环面垂直，环中通有同样大小的恒定电流，如图 1 所示，则圆心 O处磁感觉强度的方向为(AA′ 面水平，BB′面垂直纸面 )A.指向左上方B.指向右下方C.竖直向上D.水平向右答案 A3. 对于磁感觉强度 B，以下说法中正确的选项是 ( ) A. 磁场中某点 B 的大小，跟放在该点的尝试电流元的情况相关B. 磁场中某点 B 的方向，跟该点处尝试电流元所受磁场力的方向一致C. 在磁场中某点尝试电流元不受磁场力作用时，该点B 值大小为零D. 在磁场中磁感线越密集的地方， B 值越大答案D分析磁场中某点的磁感觉强度由磁场自己决定，与试探电流元没关 . 而磁感线能够描绘磁感觉强度，疏密程度表示大小 .4.对于带电粒子在匀强磁场中运动，不考虑其余场力( 重力 ) 作用，以下说法正确的选项是()A.可能做匀速直线运动B.可能做匀变速直线运动C.可能做匀变速曲线运动D.只好做匀速圆周运动答案 A分析带电粒子在匀强磁场中运动时所受的洛伦兹力跟速度方向与磁场方向的夹角相关，当速度方向与磁场方向平行时，它不受洛伦兹力作用，又不受其余力作用，这时它将做匀速直线运动，故 A 项正确 . 因洛伦兹力的方向一直与速度方向垂直，改变速度方向，因此同时也改变洛伦兹力的方向，故洛伦兹力是变力，粒子不行能做匀变速运动，故B、C 两项错误 . 只有当速度方向与磁场方向垂直时，带电粒子才做匀速圆周运动，故 D 项中“只好”是不对的.5.1930 年劳伦斯制成了世界上第一台盘旋加快器，其原理如图 2 所示 . 这台加快器由两个铜质 D 形盒 D1、D2 组成，此间留有缝隙，以下说法正确的选项是()A.离子由加快器的中心邻近进入加快器B.离子由加快器的边沿进入加快器C.离子从磁场中获取能量D.离子从电场中获取能量答案AD分析此题源于课本而又高于课本，既考察考生对盘旋加快器的构造及工作原理的掌握状况，又能综合考察磁场和电场对带电粒子的作用规律. 由 R=mvqB知，跟着被加快离子的速度增大，离子在磁场中做圆周运动的轨道半径渐渐增大，因此离子一定由加快器中心邻近进入加快器， A 项正确，B 项错误 ; 离子在电场中被加快，使动能增添; 在磁场中洛伦兹力不做功，离子做匀速圆周运动，动能不改变. 磁场的作用是改变离子的速度方向，因此 C 项错误， D 项正确 .6.如图3所示，一个带负电的油滴以水平向右的速度v 进入一个方向垂直纸面向外的匀强磁场 B 后，保持原速度做匀速直线运动，假如使匀强磁场发生变化，则以下判断中正确的是()A. 磁场 B 减小，油滴动能增添B. 磁场 B 增大，油滴机械能不变C.使磁场方向反向，油滴动能减小D.使磁场方向反向后再减小，油滴重力势能减小答案 ABD分析带负电的油滴在匀强磁场 B 中做匀速直线运动，受坚直向下的重力和竖直向上的洛伦兹力而均衡，当 B 减小时，由 F=qvB 可知洛伦兹力减小，重力大于洛伦兹力，重力做正功，故油滴动能增添， A 正确 ;B 增大，洛伦兹力大于重力，重力做负功，而洛伦兹力不做功，故机械能不变， B 正确; 磁场反向，洛伦兹力竖直向下，重力做正功，动能增添，重力势能减小，故 C 错， D 正确 .7. 如图 4 所示为一个质量为m、电荷量为 +q 的圆环，可在水平搁置的足够长的粗拙细杆上滑动，细杆处于磁感觉强度为 B 的匀强磁场中 ( 不计空气阻力 ). 现给圆环向右的初速度 v0，在此后的运动过程中，圆环运动的速度—时间图象可能是以下图中的 ()答案AD分析由左手定章可知，圆环所受洛伦兹力竖直向上，假如恰巧qv0B=mg，圆环与杆间无弹力，不受摩擦力，圆环将以 v0 做匀速直线运动，故 A 正确 ; 假如 qv0Bmg，则a=μ(qvB-mg)m，跟着 v 的减小 a 也减小，直到 qvB=mg，此后将以节余的速度做匀速直线运动，故 D 正确，B、C 错误 .8.如图 5 所示，空间的某一地区内存在着互相垂直的匀强电场和匀强磁场，一个带电粒子以某一初速度由 A 点进入这个地区沿直线运动，从 C 点走开地区 ; 假如这个地区只有电场则粒子从 B 点走开场区 ; 假如这个地区只有磁场，则粒子从 D 点走开场区 ; 设粒子在上述 3 种状况下，从 A 到 B 点，从 A 到 C 点和 A 到 D 点所用的时间分别是t1 、t2 和 t3 ，比较 t1 、t2 和 t3 的大小，则有 ( 粒子重力忽视不计)()A.t1=t2=t3B.t2C.t1=t2t2答案C分析只有电场时，粒子做类平抛运动，水平方向为匀速直线运动，故 t1=t2; 只有磁场时做匀速圆周运动，速度大小不变，但沿 AC方向的分速度愈来愈小，故 t3>t2 ，综上所述可知，选项 C 对 .9.如图 6 所示， a、b 是一对平行金属板，分别接到直流电源两极上，右边有一挡板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感觉强度大小为B，方向垂直纸面向里，在a、 b 两板间还存在着匀强电场 E. 从两板左侧中点 c 处射入一束正离子( 不计重力 ) ，这些正离子都沿直线运动到右边，从 d 孔射出后分红 3 束 . 则以下判断正确的是 ()A.这三束正离子的速度必定不同样B.这三束正离子的质量必定不同样C.这三束正离子的电荷量必定不同样D.这三束正离子的比荷必定不同样答案D分析此题考察带电粒子在电场、磁场中的运动，速度选择器的知识 . 带电粒子在金属板中做直线运动，qvB=Eq，v=EB，表示带电粒子的速度必定相等，而电荷的带电量、电性、质量、比荷的关系均没法确立; 在磁场中R=mvBq，带电粒子运动半径不一样，因此比荷必定不一样，D项正确 .10.如图 7 所示，两个半径同样的半圆形轨道分别竖直搁置在匀强电场和匀强磁场中 . 轨道两头在同一高度上，轨道是圆滑的，两个同样的带正电小球同时从两轨道左端最高点由静止开释 .M、N 为轨道的最低点，则以下说法正确的选项是()A. 两小球抵达轨道最低点的速度vMB. 两小球第一次抵达轨道最低点时对轨道的压力FMC. 小球第一次抵达M点的时间大于小球第一次抵达N 点的时间D.在磁场中小球能抵达轨道的另一端，在电场中小球不可以抵达轨道的另一端答案 D。

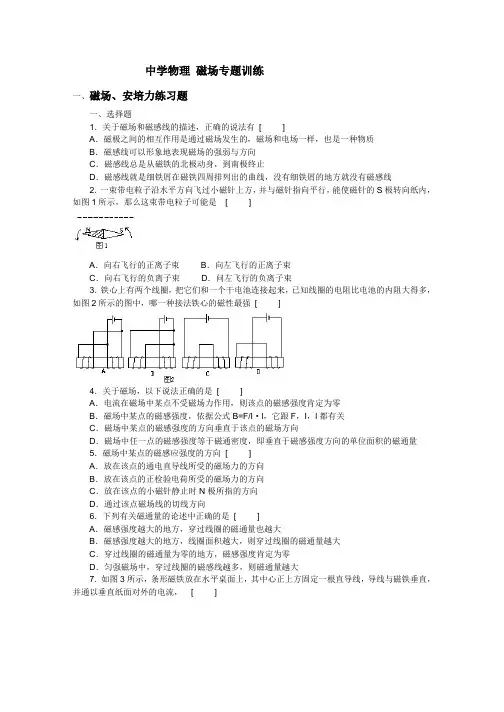

高二物理-磁场专题训练及答案(全套)
中学物理磁场专题训练一、磁场、安培力练习题一、选择题1．关于磁场和磁感线的描述，正确的说法有[]A．磁极之间的相互作用是通过磁场发生的，磁场和电场一样，也是一种物质B．磁感线可以形象地表现磁场的强弱与方向C．磁感线总是从磁铁的北极动身，到南极终止D．磁感线就是细铁屑在磁铁四周排列出的曲线，没有细铁屑的地方就没有磁感线2．一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，如图1所示，那么这束带电粒子可能是[]A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．问左飞行的负离子束3．铁心上有两个线圈，把它们和一个干电池连接起来，已知线圈的电阻比电池的内阻大得多，如图2所示的图中，哪一种接法铁心的磁性最强[]4．关于磁场，以下说法正确的是[]A．电流在磁场中某点不受磁场力作用，则该点的磁感强度肯定为零B．磁场中某点的磁感强度，依据公式B=F/I·l，它跟F，I，l都有关C．磁场中某点的磁感强度的方向垂直于该点的磁场方向D．磁场中任一点的磁感强度等于磁通密度，即垂直于磁感强度方向的单位面积的磁通量5．磁场中某点的磁感应强度的方向[]A．放在该点的通电直导线所受的磁场力的方向B．放在该点的正检验电荷所受的磁场力的方向C．放在该点的小磁针静止时N极所指的方向D．通过该点磁场线的切线方向6．下列有关磁通量的论述中正确的是[]A．磁感强度越大的地方，穿过线圈的磁通量也越大B．磁感强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大C．穿过线圈的磁通量为零的地方，磁感强度肯定为零D．匀强磁场中，穿过线圈的磁感线越多，则磁通量越大7．如图3所示，条形磁铁放在水平桌面上，其中心正上方固定一根直导线，导线与磁铁垂直，并通以垂直纸面对外的电流，[]A．磁铁对桌面的压力减小、不受桌面摩擦力的作用B．磁铁对桌面的压力减小、受到桌面摩擦力的作用C．磁铁对桌面的压力增大，个受桌面摩擦力的作用D．磁铁对桌面的压力增大，受到桌面摩擦力的作用8．如图4所示，将通电线圈悬挂在磁铁N极旁边：磁铁处于水平位置和线圈在同一平面内，且磁铁的轴线经过线圈圆心，线圈将[]A．转动同时靠近磁铁B．转动同时离开磁铁C．不转动，只靠近磁铁D．不转动，只离开磁铁9．通电矩形线圈平面垂直于匀强磁场的磁感线，则有[]A．线圈所受安培力的合力为零B．线圈所受安培力以任一边为轴的力矩为零C．线圈所受安培力以任一对角线为轴的力矩不为零D．线圈所受安培力必定使其四边有向外扩展形变的效果二、填空题10．匀强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到60×10-2N的磁场力，则磁场的磁感强度是______特；当导线长度缩短一半时，磁场的磁感强度是_____特；当通入的电流加倍时，磁场的磁感强度是______特．11．如图5所示，abcd是一竖直的矩形导线框，线框面积为S，放在磁场中，ab边在水平面内且与磁场方向成60°角，若导线框中的电流为I，则导线框所受的安培力对某竖直的固定轴的力矩等于______．12．一矩形线圈面积S＝10-2m2，它和匀强磁场方向之间的夹角θ1＝30°，穿过线圈的磁通量Ф＝1×103Wb，则磁场的磁感强度B______；若线圈以一条边为轴的转180°，则穿过线圈的磁能量的改变为______；若线圈平面和磁场方向之间的夹角变为θ2＝0°，则Ф＝______．三、计算题13．如图6所示，ab，cd为两根相距2m的平行金属导轨，水平放置在竖直向下的匀强磁场中，通以5A的电流时，棒沿导轨作匀速运动；当棒中电流增加到8A时，棒能获得2m/s2的加速度，求匀强磁场的磁感强度的大小；14．如图7所示，通电导体棒AC静止于水平导轨上，棒的质量为m长为l，通过的电流强度为I，匀强磁场的磁感强度B的方向与导轨平面成θ角，求导轨受到AC棒的压力和摩擦力各为多大？一、磁场、安培力练习题答案一、选择题1．AB 2．BC 3．D 4．D5．CD 6．D 7．A 8．A 9．AB二、填空题三、计算题13．1.2T 14．mg-BIlcosθ，BI lsinθ二、洛仑兹力练习题一、选择题1．如图1所示，在垂直于纸面对内的匀强磁场中，垂直于磁场方向放射出两个电子1和2，其速度分别为v1和v2．假如v2＝2v1，则1和2的轨道半径之比r1：r2及周期之比T1：T2分别为 [ ] A．r1：r2＝1：2，T1：T2＝1：2B．r1：r2＝1：2，T1：T2＝1：1C．r1：r2＝2：1，T1：T2＝1：1D．r1：r2＝1：1，T1：T2＝2：12．如图2所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面，并且指向纸外、有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子． [ ]A．只有速度大小肯定的粒子可以沿中心线通过弯管B．只有质量大小肯定的粒子可以沿中心线通过弯管C．只有动量大小肯定的粒子可以沿中心线通过弯管D．只有能量大小肯定的粒子可以沿中心线通过弯管3．电子以初速V0垂直进入磁感应强度为B的匀强磁场中，则 [ ]A．磁场对电子的作用力始终不变B．磁场对电子的作用力始终不作功C．电子的动量始终不变D．电子的动能始终不变它们以相同的速度沿垂直于磁场方向射入匀强磁场（磁场方向垂直纸面对里）．在图3中，哪个图正确地表示出这三束粒子的运动轨迹？[ ]5．一个带电粒子，沿垂直于磁场的方向射入一匀强磁场，粒子的一段径迹如图4所示，径迹上的每一小段可近似看成圆弧．由于带电粒子使沿途的空气电离，粒子的能量渐渐减小（带电量不变）．从图中可以确定 [ ]A．粒子从a到b，带正电B．粒子从b到a，带正电C．粒子从a到b，带负电 D．粒子从b到a，带负电6．三个相同的带电小球1、2、3，在重力场中从同一高度由静止起先落下，其中小球1通过一附加的水平方向匀强电场，小球2通过一附加的水平方向匀强磁场．设三个小球落到同一高度时的动能分别为E1、E2和E3，忽视空气阻力，则 [ ]A．E1＝E2＝E3B．E1＞E2＝E3C．E1＜E2＝E3D．E1＞E2＞E37．真空中同时存在着竖直向下的匀强电场和垂直纸面对里的匀强磁场，三个带有等量同种电荷的油滴a、b、c在场中做不同的运动．其中a静止，b向右做匀速直线运动，c向左做匀速直线运动，则三油滴质量大小关系为 [ ]A．a最大 B．b最大C．c最大 D．都相等8．一个带正电荷的微粒（重力不计）穿过图5中匀强电场和匀强磁场区域时，恰能沿直线运动，则欲使电荷向下偏转时应采纳的方法是[ ]A．增大电荷质量B．增大电荷电量C．削减入射速度D．增大磁感强度E．减小电场强度二、填空题9．一束离子能沿入射方向通过相互垂直的匀强电场和匀强磁场区域，然后进入磁感应强度为B′的偏转磁场内做半径相同的匀速圆周运动（图6），则这束离子必定有相同的______，相同的______．10．为使从炙热灯丝放射的电子（质量m、电量e、初速为零）能沿入射方向通过相互垂直的匀强电场（场强为E）和匀强磁场（磁感强度为B）区域，对电子的加速电压为______．11．一个电子匀强磁场中运动而不受到磁场力的作用，则电子运动的方向是______．12．一质量为m、电量为q的带电粒子在磁感强度为B的匀强磁场中作圆周运动，其效果相当于一环形电流，则此环形电流的电流强度I＝______．三、计算题13．一个电视显像管的电子束里电子的动能E K＝12000eV．这个显像管的位置取向刚好使电子水平地由南向北运动．已知地磁场的竖直向下重量B＝5.5×10-5T，试问（1）电子束偏向什么方向？（2）电子束在显像管里由南向北通过y＝20cm路程，受洛仑兹力作用将偏转多少距离？电子质量m＝9.1×10-31kg，电量e＝1.6×10-19C．14．如图7所示，一质量m、电量q带正电荷的小球静止在倾角30°、足够长的绝缘光滑斜面．顶端时对斜面压力恰为零．若快速把电场方向改为竖直向下，则小球能在斜面上滑行多远？洛仑兹力练习题答案一、选择题1．B 2．C 3．BD 4．C5．B 6．B 7．C 8．C二、填空题三、计算题三、单元练习题一、选择题1．安培的分子环流假设，可用来说明 [ ]A．两通电导体间有相互作用的缘由B．通电线圈产生磁场的缘由C．永久磁铁产生磁场的缘由D．铁质类物体被磁化而具有磁性的缘由2．如图1所示，条形磁铁放在水平桌面上，在其正中心的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面对外的电流，则[ ]A．磁铁对桌面压力减小，不受桌面的摩擦力作用B．磁铁对桌面压力减小，受到桌面的摩擦力作用C．磁铁对桌面压力增大，不受桌面的摩擦力作用D．磁铁对桌面压力增大，受到桌面的摩擦力作用3．有电子、质子、氘核、氚核，以同样速度垂直射入同一匀强磁场中，它们都作匀速圆周运动，则轨道半径最大的粒子是 [ ]A．氘核 B．氚核C．电子D．质子4．两个电子以大小不同的初速度沿垂直于磁场的方向射入同一匀强磁场中．设r1、r2为这两个电子的运动轨道半径，T1、T2是它们的运动周期，则 [ ]A．r1＝r2，T1≠T2B．r1≠r2，T1≠T2C．r1＝r2，T1＝T2 D．r1≠r2，T1＝T25．在垂直于纸面的匀强磁场中，有一原来静止的原子核．该核衰变后，放出的带电粒子和反冲核的运动轨迹分别如图2中a、b所示．由图可以判定 [ ]A．该核发生的是α衰变B．该核发生的是β衰变C．磁场方向肯定是垂直纸面对里D．磁场方向向里还是向外不能判定6．如图3有一混合正离子束先后通过正交电场磁场区域Ⅰ和匀强磁场区域Ⅱ，假如这束正离子束流在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径又相同，则说明这些正离子具有相同的 [ ] A．速度 B．质量C．电荷 D．荷质比7．设空间存在竖直向下的匀强电场和垂直纸面对里的匀强磁场，如图4所示，已知一离子在电场力和洛仑兹力的作用下，从静止起先自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽视重力，以下说法中正确的是 [ ]A．这离子必带正电荷B．A点和B点位于同一高度C．离子在C点时速度最大D．离子到达B点后，将沿原曲线返回A点8．如图5所示，在正交的匀强电场和磁场的区域内（磁场水平向内），有一离子恰能沿直线飞过此区域（不计离子重力） [ ]A．若离子带正电，E方向应向下B．若离子带负电，E方向应向上C．若离子带正电，E方向应向上D．不管离子带何种电，E方向都向下9．一根通有电流I的直铜棒用软导线挂在如图6所示匀强磁场中，此时悬线中的张力大于零而小于铜棒的重力．欲使悬线中张力为零，可采纳的方法有 [ ]A．适当增大电流，方向不变B．适当减小电流，并使它反向C．电流大小、方向不变，适当增加磁场D．使原电流反向，并适当减弱磁场10．如图7所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于竖直平面内，为使MN垂直纸面对外运动，可以[ ]A．将a、c端接在电源正极，b、d端接在电源负极B．将b、d端接在电源正极，a、c端接在电源负极C．将a、d端接在电源正极，b、c端接在电源负极D．将a、c端接在沟通电源的一端，b、d接在沟通电源的另一端11．带电为+q的粒子在匀强磁场中运动，下面说法中正确的是 [ ]A．只要速度大小相同，所受洛仑兹力就相同B．假如把+q改为-q，且速度反向大小不变，则洛仑兹力的大小，方向均不变C．洛仑兹力方向肯定与电荷速度方向垂直，磁场方向肯定与电荷运动方向垂直D．粒子只受到洛仑兹力作用，其运动的动能、动量均不变12．关于磁现象的电本质，下列说法中正确的是 [ ]A．有磁必有电荷，有电荷必有磁B．一切磁现象都起源于电流或运动电荷，一切磁作用都是电流或运动电荷之间通过磁场而发生的相互作用C．除永久磁铁外，一切磁场都是由运动电荷或电流产生的D．依据安培的分子环流假说，在外界磁场作用下，物体内部分子电流取向大致相同时，物体就被磁化，两端形成磁极二、填空题13．一质子及一α粒子，同时垂直射入同一匀强磁场中．（1）若两者由静止经同一电势差加速的，则旋转半径之比为______；（2）若两者以相同的动进入磁场中，则旋转半径之比为______；（3）若两者以相同的动能进入磁场中，则旋转半径之比为______；（4）若两者以相同速度进入磁场，则旋转半径之比为______．14．两块长5d，相距d的水平平行金属板，板间有垂直于纸面的匀强磁场．一大群电子从平行于板面的方向、以等大小的速度v从左端各处飞入（图8）．为了不使任何电子飞出，板间磁感应强度的最小值为______．15．如图9所示，M、N为水平位置的两块平行金属板，板间距离为d，两板间电势差为U．当带电量为q、质量为m的正离子流以速度V0沿水平方向从两板左端的中心O点处射入，因受电场力作用，离子作曲线运动，偏向M板（重力忽视不计）．今在两板间加一匀强磁场，使从中心O处射入的正离流在两板间作直线运动．则磁场的方向是______，磁感应强度B＝______．16．如图10所示，质量为m，带电量为+q的粒子，从两平行电极板正中心垂直电场线和磁感线以速度v飞入．已知两板间距为d，磁感强度为B，这时粒子恰能直线穿过电场和磁场区域（重力不计）．今将磁感强度增大到某值，则粒子将落到极板上．当粒子落到极板上时的动能为______．17．如图11所示，绝缘光滑的斜面倾角为θ，匀强磁场B方向与斜面垂直，假如一个质量为m，带电量为-q的小球A在斜面上作匀速圆周运动，则必需加一最小的场强为______的匀强电场．18．三个带等量正电荷的粒子a、b、c（所受重力不计）以相同的初动能水平射入正交的电场磁场中，轨迹如图12，则可知它们的质量m a、m b、m c大小次序为______，入射时的初动量大小次序为______．19．一初速为零的带电粒子，经过电压为U的电场加速后垂直进入磁感强度为B的匀强磁场中，已知带电粒子的质量是m，电量是q，则带电粒子所受的洛仑兹力为______，轨道半径为______．20．如图13在x轴的上方（y≥0）存在着垂直于纸面对外的匀强磁场，磁感强度为B．在原点O有一个离子源向x轴上方的各个方向放射出质量为m、电量为q的正离子，速率都为v，对那些在xy平面内运动的离子，在磁场中可能到达的最大x＝______，最大y＝______．三、计算题21．以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图14所示，磁感强度B的方向与离子的运动方向垂直，并垂直于纸面对里．（1）求离子进入磁场后到达屏S上时的位置与O点的距离．（2）假如离子进入磁场后经过时间t到达位置P，试证明：直线OP与离子入射方向之间的夹角θ跟t的关系是22．如图16所示，AB为一段光滑绝缘水平轨道，BCD为一段光滑的圆弧轨道，半径为R，今有一质量为m、带电为+q的绝缘小球，以速度v0从A点向B点运动，后又沿弧BC做圆周运动，到C点后由于v0较小，故难运动到最高点．假如当其运动至C点时，突然在轨道区域加一匀强电场和匀强磁场，使其能运动到最高点此时轨道弹力为0，且贴着轨道做匀速圆周运动，求：（1）匀强电场的方向和强度；（2）磁场的方向和磁感应强度．单元练习题答案一、选择题1．CD 2．A 3．B 4．D 5．BD 6．AD7．ABC 8．AD 9．AC 10．ABD 11．B 12．BD二、填空题三、计算题21．（1）2mv/qB。

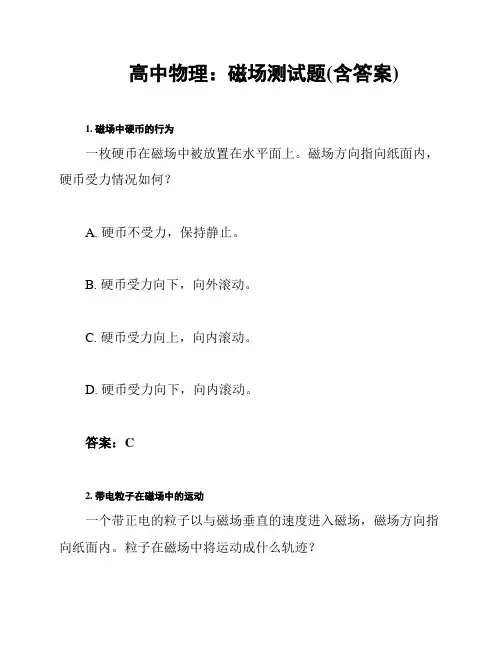

高中物理：磁场测试题(含答案)
高中物理：磁场测试题(含答案)
1. 磁场中硬币的行为
一枚硬币在磁场中被放置在水平面上。
磁场方向指向纸面内，硬币受力情况如何？
A. 硬币不受力，保持静止。
B. 硬币受力向下，向外滚动。
C. 硬币受力向上，向内滚动。
D. 硬币受力向下，向内滚动。
答案：C
2. 带电粒子在磁场中的运动
一个带正电的粒子以与磁场垂直的速度进入磁场，磁场方向指向纸面内。
粒子在磁场中将运动成什么轨迹？
A. 圆形轨迹。
B. 直线轨迹。
C. 椭圆轨迹。
D. 螺旋轨迹。
答案：A
3. 磁感应强度的定义
磁感应强度的定义是什么？
A. 单位长度内的磁感应线数目。
B. 磁力对单位电荷的大小。
C. 磁场中单位面积垂直于磁力方向的大小。
D. 空间单位体积内的磁感应线数目。
答案：C
4. 磁场中电流的力学效应
在两根平行导线通过电流时，它们之间产生一个磁场。
这个磁场对导线有哪种力学效应？
A. 两根导线之间会相互吸引。
B. 两根导线之间会相互排斥。
C. 导线上会产生电压。
D. 导线会受到一个恒定的力。
答案：D
5. 磁场中的电流计测量原理
磁场中的电流计测量原理基于什么原理？
A. 磁感应强度和导线长度成正比。
B. 磁场中电流的方向与电流计示数成反比。
C. 电流计受力与磁感应强度成正比。
D. 磁感应强度和电流的大小成正比。
答案：C。

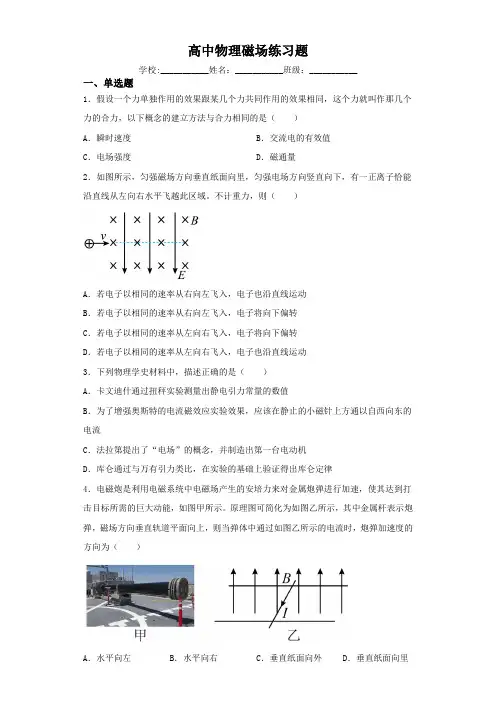

高中物理磁场练习题(含解析)
D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律
4．电磁炮是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的巨大动能，如图甲所示。原理图可简化为如图乙所示，其中金属杆表示炮弹，磁场方向垂直轨道平面向上，则当弹体中通过如图乙所示的电流时，炮弹加速度的方向为（ ）
高中物理磁场练习题
学校:___________姓名：___________班级：___________
一、单选题
1．假设一个力单独作用的效果跟某几个力共同作用的效果相同，这个力就叫作那几个力的合力，以下概念的建立方法与合力相同的是（ ）
A．瞬时速度B．交流电的有效值
C．电场强度D．磁通量
2．如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。不计重力，则（ ）
16．“用霍尔元件测量磁场”的实验中，把载流子为带负电的电子e的霍尔元件接入电路如图，电流为I，方向向左，长方体霍尔元件长宽高分别为 、 、 ，处于竖直向上的恒定匀强磁场中。
（1）前后极板M、N，电势较高的是___________。（选填“M板”或“N板”）
（2）某同学在实验时，改变电流的大小，记录了不同电流下对应的 值，如下表
14．如图所示，面积为10m2的正方形导线框处于磁感应强度为 的匀强磁场中。在线框平面以ad边为轴转过180°的过程中，线圈中________感应电流产生（选填“有”或“无”），整个过程中，磁通量变化量为________Wb。
四、实验题
15．奥斯特研究电和磁的关系的实验中，通电导线附近的小磁针发生偏转的原因是______ 实验时为使小磁针发生明显偏转，通电前导线应放置在其上方，并与小磁针保持______ 选填“垂直”、“平行”、“任意角度” ．元电荷的电量是______C．

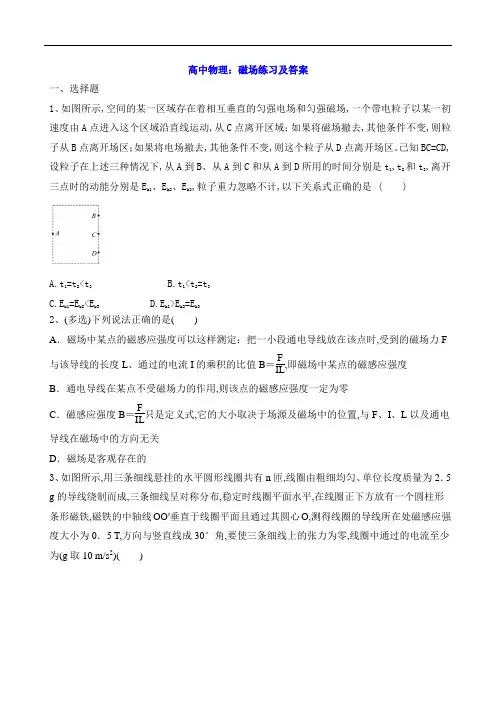

高中物理：磁场练习及答案(解析版)
高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。
已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。
高中物理：磁场练习及答案(解析版)
高中物理：磁场练习及答案一、选择题1、如图所示,空间的某一区域存在着相互垂直的匀强电场和匀强磁场,一个带电粒子以某一初速度由A点进入这个区域沿直线运动,从C点离开区域；如果将磁场撤去,其他条件不变,则粒子从B点离开场区；如果将电场撤去,其他条件不变,则这个粒子从D点离开场区。
已知BC=CD,设粒子在上述三种情况下,从A到B、从A到C和从A到D所用的时间分别是t1,t2和t3,离开三点时的动能分别是Ek1、Ek2、Ek3,粒子重力忽略不计,以下关系式正确的是 ( )A.t1=t2<t3B.t1<t2=t3C.Ek1=Ek2<Ek3D.Ek1>Ek2=Ek32、(多选)下列说法正确的是()A．磁场中某点的磁感应强度可以这样测定：把一小段通电导线放在该点时,受到的磁场力F与该导线的长度L、通过的电流I的乘积的比值B＝FIL,即磁场中某点的磁感应强度B．通电导线在某点不受磁场力的作用,则该点的磁感应强度一定为零C．磁感应强度B＝FIL只是定义式,它的大小取决于场源及磁场中的位置,与F、I、L以及通电导线在磁场中的方向无关D．磁场是客观存在的3、如图所示,用三条细线悬挂的水平圆形线圈共有n匝,线圈由粗细均匀、单位长度质量为2．5 g的导线绕制而成,三条细线呈对称分布,稳定时线圈平面水平,在线圈正下方放有一个圆柱形条形磁铁,磁铁的中轴线OO′垂直于线圈平面且通过其圆心O,测得线圈的导线所在处磁感应强度大小为0．5 T,方向与竖直线成30°角,要使三条细线上的张力为零,线圈中通过的电流至少为(g取10 m/s2)()A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、(多选)光滑平行导轨水平放置,导轨左端通过开关S与内阻不计、电动势为E的电源相连,右端与半径为L＝20 cm的两段光滑圆弧导轨相接,一根质量m＝60 g、电阻R＝1 Ω、长为L 的导体棒ab,用长也为L的绝缘细线悬挂,如图所示,系统空间有竖直方向的匀强磁场,磁感应强度B＝0.5 T,当闭合开关S后,导体棒沿圆弧摆动,摆到最大高度时,细线与竖直方向成θ＝53°角,摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态,导轨电阻不计,sin 53°＝0.8,g取10 m/s2则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J5、(多选)一质量为m、电荷量为q的负电荷在磁感应强度为B的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动,若磁场方向垂直于它的运动平面,且作用在负电荷的电场力恰好是磁场力的三倍,则负电荷做圆周运动的角速度可能是()A．4qBm B．3qBm C．2qBm D．qBm6、如图所示,正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd 方向射入磁场区域,当速度大小为v b时,从b点离开磁场,在磁场中运动的时间为t b；当速度大小为v c时,从c点离开磁场,在磁场中运动的时间为t c．不计粒子重力．则()A．v b∶v c＝1∶2,t b∶t c＝2∶1B．v b∶v c＝2∶1,t b∶t c＝1∶2C．v b∶v c＝2∶1,t b∶t c＝2∶1D．v b∶v c＝1∶2,t b∶t c＝1∶27、速度相同的一束粒子由左端射入质谱仪后分成甲、乙两束,其运动轨迹如图所示,其中S0A＝23S0C,则下列说法中正确的是()A．甲束粒子带正电,乙束粒子带负电B．甲束粒子的比荷大于乙束粒子的比荷C．能通过狭缝S0的带电粒子的速率等于E B2D．若甲、乙两束粒子的电荷量相等,则甲、乙两束粒子的质量比为3∶2*8、关于磁感线的描述,下列说法中正确的是()A．磁感线可以形象地描述各点磁场的强弱和方向,它每一点的切线方向都和小磁针放在该点静止时北极所指的方向一致B．磁感线可以用细铁屑来显示,因而是真实存在的C．两条磁感线的空隙处一定不存在磁场D．两个磁场叠加的区域,磁感线就可能相交*9、如图所示,在同一平面内互相绝缘的三根无限长直导线ab、cd、ef围成一个等边三角形,三根导线通过的电流大小相等,方向如图所示,O为等边三角形的中心,M、N分别为O关于导线ab、cd的对称点．已知三根导线中的电流形成的合磁场在O点的磁感应强度大小为B1,在M点的磁感应强度大小为B2,若撤去导线ef,而ab、cd中电流不变,则此时N点的磁感应强度大小为()A．B1＋B2B．B1－B2C．B1＋B22D．B1－B2210、在如图所示的平行板器件中,电场强度E和磁感应强度B相互垂直。
高中物理：磁场 练习(含答案)
高中物理：磁场 练习（含答案）磁场1、(双选)关于地球的磁场,下列说法正确的是( )A ．在地面上放置一个小磁针,小磁针的南极指向地磁场的南极B ．地磁场的南极在地理北极附近C ．地球上任何地方的地磁场方向都是和地面平行的D ．地球磁偏角的数值在地球上不同地点是不同的2、有四条垂直于纸面的长直固定导线．电流方向如图所示,其中a 、b 、c 三条导线到d 导线的距离相等,三条导线与d 的连线互成120度角．四条导线的电流大小为都为I,其中a 导线对d 导线的安培力为F.现突然把c 导线的电流方向改为垂直于纸面向外,电流大小不变．此时d 导线所受安培力的合力为( )A ．0B ．FC ．3FD ．2F3、(多选)如图所示,质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O′,并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为(重力加速度为g)( )A ．z 轴正方向,mg IL tan θB ．y 轴正方向,mg ILC ．z 轴负方向,mg IL tan θD ．沿悬线向下,mg ILsin θ 4、如图所示,a 为带正电的小物块,b 是一不带电的绝缘物块(设a 、b 间无电荷转移),a 、b 叠放于粗糙的水平地面上,地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F 拉b 物块,使a 、b 一起无相对滑动地向左做加速运动,则在加速运动阶段( )A．a对b的压力不变B．a对b的压力变大C．a、b物块间的摩擦力变大D．a、b物块间的摩擦力不变5、如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制,磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流,电子束径迹的半径变大B．仅提高电子枪的加速电压,电子束径迹的半径变大C．仅增大励磁线圈的电流,电子做圆周运动的周期将变大D．仅提高电子枪的加速电压,电子做圆周运动的周期将变大6、关于磁感应强度B、电流强度I、导线长L和导线所受磁场力F的关系,下列说法中正确的是()A．在B＝0的地方,F一定等于零B．在F＝0的地方,B一定等于零C．若B＝1 T,I＝1 A,L＝1 m,则F一定等于1 ND．若L＝1 m,I＝1 A,F＝1 N,则B一定等于1 T7、如图所示,A、B、C三根平行通电直导线质量均为m,通入的电流大小均相等,其中C中的电流方向与A、B中的电流方向反向,A、B放置在粗糙的水平面上,C静止在空中,三根导线的截面处于一个等边三角形的三个顶点,且三根导线均保持静止,重力加速度为g,则A导线受到B导线的作用力大小和方向为()A．33mg,方向由A指向B B．33mg,方向由B指向AC．3mg,方向由A指向B D．3mg,方向由B指向A8、(多选)如图所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中；现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()A BC D9、如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向里．一电荷量为q(q>0)、质量为m的粒子(不计重力)沿平行于直径ab的方向射入磁场区域．若粒子射出磁场时与射入磁场时运动方向间的夹角为90°,则粒子入射的速度大小为()A.qBR2m B．qBRmC．2qBRm D．4qBRm10、关于通电直导线在磁场中所受的安培力,下列说法正确的是()A．磁感应强度跟导线所受的安培力成正比B．安培力的方向跟磁感应强度的方向垂直C．磁感应强度的方向跟安培力的方向相同D．通电直导线在磁场中某处受到的安培力为零,则该处的磁感应强度一定为零11、如图所示的天平可用来测定磁感应强度B.天平的右臂下面挂有一个矩形线圈,宽度为l,共N 匝,线圈下端悬在匀强磁场中,磁场方向垂直纸面．当线圈中通有电流I(方向如图)时,在天平左右两边加上质量各为m1、m2的砝码后,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A．磁感应强度方向垂直纸面向里,B＝（m1－m2）gNIlB．磁感应强度方向垂直纸面向里,B＝mg 2NIlC．磁感应强度方向垂直纸面向外,B＝（m1－m2）gNIlD．磁感应强度方向垂直纸面向外,B＝mg 2NIl12、如图所示,两光滑的平行金属轨道与水平面成θ角,两轨道间距为L,一金属棒垂直两轨道水平放置．金属棒质量为m,电阻为R,轨道上端的电源电动势为E,内阻为r.为使金属棒能静止在轨道上,可加一方向竖直向上的匀强磁场,则该磁场的磁感应强度B应是多大？13、如图所示,一个质量为m,电荷量为－q,不计重力的带电粒子从x轴上的P(a,0)点以速度v,沿与x轴正方向成60°角的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,求：(1)匀强磁场的磁感应强度B；(2)穿过第一象限的时间．磁场1、(双选)关于地球的磁场,下列说法正确的是()A．在地面上放置一个小磁针,小磁针的南极指向地磁场的南极B．地磁场的南极在地理北极附近C．地球上任何地方的地磁场方向都是和地面平行的D．地球磁偏角的数值在地球上不同地点是不同的BD[在地面上放置一个小磁针,小磁针的南极指向地理南极,即地磁北极,故A错误；地磁场的南极在地理北极附近,地磁场的北极在地理南极附近,故B正确；地磁场不是匀强磁场,与地面不一定平行,如图所示,故C错误；地球的地理两极与地磁两极并不重合,因此,小磁针并非准确的指向南北,其间有一个夹角,这就是地磁偏角；地磁偏角的数值在地球上不同地点是不同的,故D正确．]2、有四条垂直于纸面的长直固定导线．电流方向如图所示,其中a 、b 、c 三条导线到d 导线的距离相等,三条导线与d 的连线互成120度角．四条导线的电流大小为都为I,其中a 导线对d 导线的安培力为F.现突然把c 导线的电流方向改为垂直于纸面向外,电流大小不变．此时d 导线所受安培力的合力为( )A ．0B ．FC ．3FD ．2FD [a 导线对d 导线的安培力为F,三条导线与d 的连线互成120°,因此在c 导线的电流方向改变之前,d 导线所受安培力的合力为零；当c 导线的电流方向改变之后,a 、b 导线对d 导线的安培力夹角为120°,大小为F,因此此两个安培力的合力为F,方向指向c 导线,而c 导线对d 导线的安培力大小为F,方向指向c 导线,那么此时三导线对d 导线所受安培力的合力为2F,故A 、B 、C 错误,D 正确．]3、(多选)如图所示,质量为m 、长为L 的直导线用两绝缘细线悬挂于O 、O′,并处于匀强磁场中．当导线中通以沿x 轴正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ.则磁感应强度方向和大小可能为(重力加速度为g)( )A ．z 轴正方向,mg IL tan θB ．y 轴正方向,mg ILC ．z 轴负方向,mg IL tan θD ．沿悬线向下,mg IL sin θBCD [磁感应强度方向为z 轴正方向时,根据左手定则,直导线所受安培力方向沿y 轴负方向,直导线不能平衡,故A 错误；磁感应强度方向为y 轴正方向时,根据左手定则,直导线所受安培力方向沿z 轴正方向,根据平衡条件,当BIL 刚好等于mg 时,细线的拉力为零,B ＝mg IL ,故B 正确；磁感应强度方向为z 轴负方向时,根据左手定则,直导线所受安培力方向沿y 轴正方向,根据平衡条件BIL ＝mg tan θ,所以B ＝mg IL tan θ,故C 正确；磁感应强度方向沿悬线向下时,根据左手定则,直导线所受安培力方向垂直于细线斜向上,根据平衡条件：F ＝mg sin θ,得：B ＝mg sin θIL ,故D 正确．]4、如图所示,a为带正电的小物块,b是一不带电的绝缘物块(设a、b间无电荷转移),a、b叠放于粗糙的水平地面上,地面上方有垂直于纸面向里的匀强磁场．现用水平恒力F拉b物块,使a、b 一起无相对滑动地向左做加速运动,则在加速运动阶段()A．a对b的压力不变B．a对b的压力变大C．a、b物块间的摩擦力变大D．a、b物块间的摩擦力不变B[a、b整体受总重力、拉力F、向下的洛伦兹力q v B、地面的支持力F N和摩擦力f,竖直方向有F N＝(m a＋m b)g＋q v B,水平方向有F－f＝(m a＋m b)a,f＝μF N.在加速阶段,随着v增大,F N增大,f 增大,加速度a减小．对a受力分析,a受重力m a g、向下的洛伦兹力q v B、b对a向上的支持力F N′、b对a向左的静摩擦力f′,竖直方向有F N′＝m a g＋q v B,水平方向有f′＝m a a.随着v的增大,F N′增大,选项A错误,B正确．加速度a在减小,所以a、b物块间的摩擦力变小,选项C、D 错误．]5、如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外,电子束由电子枪产生,其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制,磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流,电子束径迹的半径变大B．仅提高电子枪的加速电压,电子束径迹的半径变大C．仅增大励磁线圈的电流,电子做圆周运动的周期将变大D．仅提高电子枪的加速电压,电子做圆周运动的周期将变大B[电子在加速电场中加速,由动能定理有eU＝12m v2①电子在匀强磁场中做匀速圆周运动,洛伦兹力充当向心力,有eB v0＝m v20r②解得r＝m v0eB＝1B2mUe③T＝2πmeB④可见增大励磁线圈中的电流,电流产生的磁场增强,由③式可得,电子束的轨道半径变小．由④式知周期变小,故A、C错误；提高电子枪加速电压,电子束的轨道半径变大,周期不变,故B正确,D 错误．]6、关于磁感应强度B、电流强度I、导线长L和导线所受磁场力F的关系,下列说法中正确的是()A．在B＝0的地方,F一定等于零B．在F＝0的地方,B一定等于零C．若B＝1 T,I＝1 A,L＝1 m,则F一定等于1 ND．若L＝1 m,I＝1 A,F＝1 N,则B一定等于1 TA[当B＝0时,导线一定不受磁场力,F一定为零．但是用B＝FIL判断B或计算F时,B一定要和通电导线垂直,没有垂直这个条件,B＝FIL不成立．故B、C、D错误,A正确．]7、如图所示,A、B、C三根平行通电直导线质量均为m,通入的电流大小均相等,其中C中的电流方向与A、B中的电流方向反向,A、B放置在粗糙的水平面上,C静止在空中,三根导线的截面处于一个等边三角形的三个顶点,且三根导线均保持静止,重力加速度为g,则A导线受到B导线的作用力大小和方向为()A．33mg,方向由A指向B B．33mg,方向由B指向AC．3mg,方向由A指向B D．3mg,方向由B指向A A[导线C受重力,A、B对C的作用力,如图所示：由题意可知F AC＝F BC由几何关系得2F AC cos 30°＝mg解得F AC＝33mg由于三根通电导线电流相等,距离相等,所以各导线间安培力大小相等,所以F AB＝F AC＝33mg同向电流相吸异向电流相斥可判断A导线受到B导线的作用力方向由A指向B,故A正确,B、C、D错误．]8、(多选)如图所示,在一绝缘、粗糙且足够长的水平管道中有一带正电荷的小球,管道半径略大于球体半径,整个管道处于方向与管道垂直的水平匀强磁场中；现给球施加一个水平向右的初速度v0,以后小球的速度随时间变化的图象可能正确的是()A BC DACD[给小球施加一个水平向右的初速度,小球将受到向上的洛伦兹力,还受重力、可能有向后的滑动摩擦力；若重力小于洛伦兹力,小球受到向下的弹力,则受到摩擦力,做减速运动,洛伦兹力减小,当洛伦兹力等于重力时,做匀速运动,故C正确；若重力大于洛伦兹力,小球受到向上的弹力,则受到摩擦力,将做减速运动,随洛伦兹力的减小,支持力变大,摩擦力变大,加速度逐渐变大,最后速度为零,故D正确；若洛伦兹力等于小球的重力,小球将做匀速直线运动,故A正确．]9、如图,半径为R的圆是一圆柱形匀强磁场区域的横截面(纸面),磁感应强度大小为B,方向垂直于纸面向里．一电荷量为q(q>0)、质量为m的粒子(不计重力)沿平行于直径ab的方向射入磁场区域．若粒子射出磁场时与射入磁场时运动方向间的夹角为90°,则粒子入射的速度大小为()A.qBR2m B．qBRmC．2qBRm D．4qBRmB[带电粒子在磁场中做匀速圆周运动,画出运动轨迹示意图,如图所示,根据几何关系知,粒子运动的轨迹圆的半径为r＝R ①根据洛伦兹力提供向心力,有q v B＝m v2 r得r＝m vqB②联立①②得v＝qBRm,故B正确,A、C、D错误．]10、关于通电直导线在磁场中所受的安培力,下列说法正确的是()A．磁感应强度跟导线所受的安培力成正比B．安培力的方向跟磁感应强度的方向垂直C．磁感应强度的方向跟安培力的方向相同D．通电直导线在磁场中某处受到的安培力为零,则该处的磁感应强度一定为零B[磁感应强度B的大小只决定于磁场本身的性质,跟导线所受的安培力及电流与导线长度均没有关系,故A错误；根据左手定则可知,安培力方向与磁场和电流组成的平面垂直,即与电流和磁场方向都垂直,故B正确,C错误；当电流方向与磁场的方向平行,所受安培力为0,而此时的磁感应强度不为零,故D错误．]11、如图所示的天平可用来测定磁感应强度B.天平的右臂下面挂有一个矩形线圈,宽度为l,共N 匝,线圈下端悬在匀强磁场中,磁场方向垂直纸面．当线圈中通有电流I(方向如图)时,在天平左右两边加上质量各为m1、m2的砝码后,天平平衡,当电流反向(大小不变)时,右边再加上质量为m的砝码后,天平重新平衡,由此可知()A．磁感应强度方向垂直纸面向里,B＝（m1－m2）gNIlB．磁感应强度方向垂直纸面向里,B＝mg 2NIlC．磁感应强度方向垂直纸面向外,B＝（m1－m2）gNIlD．磁感应强度方向垂直纸面向外,B＝mg 2NIlB[电流反向时,右边再加质量为m的砝码后,天平重新平衡,说明安培力的方向原来竖直向下,由左手定则,知磁感应强度方向垂直纸面向里,设线圈质量为m0,根据平衡条件有m1g＝m2g＋NBIl＋m0g ①m1g＝m2g＋mg－NBIl＋m0g ②由①②解得B＝mg2NIl.]12、如图所示,两光滑的平行金属轨道与水平面成θ角,两轨道间距为L,一金属棒垂直两轨道水平放置．金属棒质量为m,电阻为R,轨道上端的电源电动势为E,内阻为r.为使金属棒能静止在轨道上,可加一方向竖直向上的匀强磁场,则该磁场的磁感应强度B应是多大？[解析]导体棒受力分析如图所示则I＝ER＋r①F安＝BIL ②F安＝mg tan θ③由①②③解得B＝mg（R＋r）tan θEL.[答案]mg（R＋r）tan θEL13、如图所示,一个质量为m,电荷量为－q,不计重力的带电粒子从x轴上的P(a,0)点以速度v,沿与x轴正方向成60°角的方向射入第一象限内的匀强磁场中,并恰好垂直于y轴射出第一象限,求：(1)匀强磁场的磁感应强度B；(2)穿过第一象限的时间．[解析](1)作出带电粒子做圆周运动的圆心和轨迹,由图中几何关系知：R cos 30°＝a,得R＝23a 3Bq v＝m v2R,得B＝m vqR＝3m v2qa.(2)带电粒子在第一象限内运动时间t＝120°360°·2πmqB＝43πa9v.[答案](1)3m v2qa(2)43πa9v。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理磁场综合练习及答案
磁场相关的物理知识一直以来是学生在高中学习阶段较难掌握的部分,同学们需要加强相关练习，下面是我给大家带来的，希望对你有帮助。
一、选择题(本题10小题，每小题5分，共50分)
1.一个质子穿过某一空间而未发生偏转，则()
A.可能存在电场和磁场，它们的方向与质子运动方向相同
B.此空间可能有磁场，方向与质子运动速度的方向平行
C.此空间可能只有磁场，方向与质子运动速度的方向垂直
D.此空间可能有正交的电场和磁场，它们的方向均与质子速度的方向垂直
答案ABD
解析带正电的质子穿过一空间未偏转，可能不受力，可能受力平衡，也可能受合外力方向与速度方向在同一直线上.
2. 两个绝缘导体环AA、BB大小相同，环面垂直，环中通有相同大小的恒定电流，如图1所示，则圆心O处磁感应强度的方向为(AA面水平，BB 面垂直纸面)
A.指向左上方
B.指向右下方
C.竖直向上
D.水平向右
答案A
3.关于磁感应强度B，下列说法中正确的是()
A.磁场中某点B的大小，跟放在该点的试探电流元的情况有关
B.磁场中某点B的方向，跟该点处试探电流元所受磁场力的方向一致
C.在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零
D.在磁场中磁感线越密集的地方，B值越大
答案D
解析磁场中某点的磁感应强度由磁场本身决定，与试探电流元无关.而磁感线可以描述磁感应强度，疏密程度表示大小.
4.关于带电粒子在匀强磁场中运动，不考虑其他场力(重力)作用，下列说法正确的是()
A.可能做匀速直线运动
B.可能做匀变速直线运动
C.可能做匀变速曲线运动
D.只能做匀速圆周运动
答案A
解析带电粒子在匀强磁场中运动时所受的洛伦兹力跟速度方向与磁
场方向的夹角有关，当速度方向与磁场方向平行时，它不受洛伦兹力作用，又不受其他力作用，这时它将做匀速直线运动，故A项正确.因洛伦兹力的方向始终与速度方向垂直，改变速度方向，因而同时也改变洛伦兹力的方向，故洛伦兹力是变力，粒子不可能做匀变速运动，故B、C两项错误.只有当速度方向与磁场方向垂直时，带电粒子才做匀速圆周运动，故D项
中"只能"是不对的.
5. 1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图2所示.这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙，下列说法正确的是()
A.离子由加速器的中心附近进入加速器
B.离子由加速器的边缘进入加速器
C.离子从磁场中获得能量
D.离子从电场中获得能量
答案AD
解析本题源于课本而又高于课本，既考查考生对回旋加速器的结构及工作原理的掌握情况，又能综合考查磁场和电场对带电粒子的作用规律.由R=mvqB知，随着被加速离子的速度增大，离子在磁场中做圆周运动的轨道半径逐渐增大，所以离子必须由加速器中心附近进入加速器，A项正确，B项错误;离子在电场中被加速，使动能增加;在磁场中洛伦兹力不做功，离子做匀速圆周运动，动能不改变.磁场的作用是改变离子的速度方向，所以C项错误，D项正确.
6. 如图3所示，一个带负电的油滴以水平向右的速度v进入一个方向垂直纸面向外的匀强磁场B后，保持原速度做匀速直线运动，如果使匀强磁场发生变化，则下列判断中正确的是()
A.磁场B减小，油滴动能增加
B.磁场B增大，油滴机械能不变
C.使磁场方向反向，油滴动能减小
D.使磁场方向反向后再减小，油滴重力势能减小
答案ABD
解析带负电的油滴在匀强磁场B中做匀速直线运动，受坚直向下的重力和竖直向上的洛伦兹力而平衡，当B减小时，由F=qvB可知洛伦兹力减小，重力大于洛伦兹力，重力做正功，故油滴动能增加，A正确;B增大，洛伦兹力大于重力，重力做负功，而洛伦兹力不做功，故机械能不变，B 正确;磁场反向，洛伦兹力竖直向下，重力做正功，动能增加，重力势能减小，故C错，D正确.
7.如图4所示为一个质量为m、电荷量为+q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中(不计空气阻力).现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度—时间图象可能是下图中的()
答案AD
解析由左手定则可知，圆环所受洛伦兹力竖直向上，如果恰好
qv0B=mg，圆环与杆间无弹力，不受摩擦力，圆环将以v0做匀速直线运动，故A正确;如果qv0Bmg，则a=(qvB-mg)m，随着v的减小a也减小，直到qvB=mg，以后将以剩余的速度做匀速直线运动，故D正确，B、C错误.
8. 如图5所示，空间的某一区域内存在着相互垂直的匀强电场和匀强磁场，一个带电粒子以某一初速度由A点进入这个区域沿直线运动，从C 点离开区域;如果这个区域只有电场则粒子从B点离开场区;如果这个区域只有磁场，则粒子从D点离开场区;设粒子在上述3种情况下，从A到B 点，从A到C点和A到D点所用的时间分别是t1、t2和t3，比较t1、t2
和t3的大小，则有(粒子重力忽略不计)()
A.t1=t2=t3
B.t2
C.t1=t2t2
答案C
解析只有电场时，粒子做类平抛运动，水平方向为匀速直线运动，故t1=t2;只有磁场时做匀速圆周运动，速度大小不变，但沿AC方向的分速度越来越小，故t3>t2，综上所述可知，选项C对.
9.如图6所示，a、b是一对平行金属板，分别接到直流电源两极上，右边有一挡板，正中间开有一小孔d，在较大空间范围内存在着匀强磁场，磁感应强度大小为B，方向垂直纸面向里，在a、b两板间还存在着匀强电场E.从两板左侧中点c处射入一束正离子(不计重力)，这些正离子都沿直线运动到右侧，从d孔射出后分成3束.则下列判断正确的是()
A.这三束正离子的速度一定不相同
B.这三束正离子的质量一定不相同
C.这三束正离子的电荷量一定不相同
D.这三束正离子的比荷一定不相同
答案D
解析本题考查带电粒子在电场、磁场中的运动，速度选择器的知识.带电粒子在金属板中做直线运动，qvB=Eq，v=EB，表明带电粒子的速度一定相等，而电荷的带电量、电性、质量、比荷的关系均无法确定;在磁场中R=mvBq，带电粒子运动半径不同，所以比荷一定不同，D项正确.
10.如图7所示，两个半径相同的半圆形轨道分别竖直放置在匀强电场
和匀强磁场中.轨道两端在同一高度上，轨道是光滑的，两个相同的带正电小球同时从两轨道左端最高点由静止释放.M、N为轨道的最低点，则下列说法正确的是()
A.两小球到达轨道最低点的速度vM
B.两小球第一次到达轨道最低点时对轨道的压力FM
C.小球第一次到达M点的时间大于小球第一次到达N点的时间
D.在磁场中小球能到达轨道的另一端，在电场中小球不能到达轨道的另一端
答案D。
