生产工艺流程图怎样画

工艺流程图的绘制步骤有哪些？如何快速画出来？

工艺流程图的绘制步骤有哪些？如何快速画出来？
现在的加工厂对于员工的培训都非常严格，因为要按照公司的要求来进行生产，这样公司的生产效率和质量才会有保障。

那么工艺流程图的绘制步骤有哪些?如何快速画出来?我们就来了解机械加工工艺流程图，让大家一起来了解机械行业到底是如何运转的。

器械行业是很多行业中很重要的组成部分，平时大家很少见到，但是真的和他们打交道的人，都是上班的人员。

器械工作流程如果不了解清楚，很容易就会在工作中出错，所以制作流程图告知大家该如何正确操作很有必要，这里为大家分享的制作流程图工具为迅捷画图工具。

1、我们打开迅捷画图工具，该工具是一款在线制图工具，所以大家不用下载安装就可以画图，非常的方便快捷，想要快速完成工艺流程图的制作，选择模板进行替换是较为简单的方法。

我们打开工具后，选择在线编辑点击进入。

2、进入到画图界面后，我们发现画图面板是空白，我们选中右上角的模板，点击模板进入模板库，在模板库中包含流程图和思维导图，我们选中点击流程图，然后输入搜索关键词工艺，点击筛选模板。

3、模板进行筛选后，找到机械加工工艺流程图，点击编辑进入编辑页面，然后开始对模板进行更改，把流程图的内容更改为自己公司的加工流程。

需要更改文字直接双击文字即可进行更改，想要更改模块颜色，右键点击模块，选择上方的颜色更改即可，制作完成后点击保存导出。

以上就是关于工艺流程图的绘制步骤有哪些?如何快速画出来?的全部内容，制作工艺流程图简单的方法就是使用模板，不用自己建模，做起图来节约很多时间。

工艺流程图怎么画

工艺流程图怎么画工艺流程图是一种用于展示和描述产品或工作流程的图形化工具。

它通常由一系列符号、箭头和文本组成，用来表示不同的步骤、决策和流程之间的关系和顺序。

下面我将为大家介绍如何绘制一张工艺流程图。

首先，在开始绘制工艺流程图之前，你需要准备好以下材料和工具：一张纸、铅笔、直尺、圆规和绘图工具。

你还可以考虑使用电脑软件或在线绘图工具来绘制更美观和易于编辑的流程图。

第二步，确定你要绘制的工艺流程。

这可能是一个产品的生产过程，一个项目的执行流程，或一个工作流程的步骤。

你需要清楚地了解这个流程，并将它分解成具体的步骤和决策。

第三步，根据你确定的流程，开始绘制流程图的框架。

使用直尺和铅笔绘制一些基本的图形，如矩形和圆角矩形，用来表示每个步骤或决策的框。

确保每个框都有足够的空间来写入相关的信息。

第四步，为每个步骤或决策添加文本标签。

在每个框内写下相应的步骤标签，如"步骤1"或"决策1"等。

你还可以使用箭头和直线连接这些框，以表示它们之间的关系和顺序。

第五步，为流程图添加进一步的细节。

在每个框的右下角添加一个标记，以显示当前步骤是否已完成。

你还可以使用其他形状和符号，如菱形（表示决策点）、三角形（表示开始和结束点）等，来进一步明确流程图的含义。

第六步，检查并修改你的流程图。

确保每个步骤和决策都有清晰的标签，并且它们之间的关系和顺序是准确无误的。

你还可以请其他人查看你的流程图，并提供反馈和建议。

最后，根据你的绘图要求，选择合适的工具将你的流程图转化为最终的形式。

你可以扫描你的手绘图并保存为图像文件，或使用电脑软件和在线绘图工具进行绘制。

同时，你还可以为你的流程图添加颜色和文本说明，使其更加清晰和易于理解。

总之，绘制工艺流程图需要仔细的计划和准备。

通过确定流程、绘制框架、添加标签和符号、调整和修改，最终你将能够制作出一张清晰、准确和易于理解的工艺流程图。

这将有助于团队成员理解工艺的各个步骤和关系，并提高生产效率和质量。

生产工艺流程图怎样画

生产工艺流程图在工厂里面是重工之重可以说是一件必不可少的好帮手，将生产的过程进行详细的绘制，不仅可以加深自己的影响也可以将其流程图很好地记录下来，两全其美的操作方法，那下面小编就展示在迅捷画图中绘制实用生产工艺流程图的操作方法，希望可以帮助到大家。

绘制工具：迅捷画图
操作方法
绘制流程图其实在word，wps里面也是可以绘制的，但是工艺流程图却不可以，工艺流程图的绘制比较麻烦并且需要的仪器素材也是比较特殊，所以要选择专门绘制流程图的软件或者在线网站进行绘制使用，下面是在迅捷画图中获知工艺流程图的操作方法，希望可以帮助需要的朋友
1.这里小编是利用迅捷画图进行绘制的，进入该在线网站中，选择首页面中的进入画图就可以进入新建页面，选择流程图进行新建使用。

2新建成功之后会自动跳转到在线编辑流程图的面板中，在绘制面板中是有流程图的基础图形和工具栏，以及编辑面板等。

3.首先是对流程图框架进行搭建使用，工艺流程图需要的图形时
比较特殊的，在左面面板中的更多图库中可以找到相关素材进行点击就可以使用。

框架搭建完成之后后面的操作步骤就比较顺利了。

4. 需要添加内容的图形双击添加内容，里面的文本大小以及文本样式，在右面的工具栏中都是可以实现的。

5.画好后的流程图可以选择导出使用，也可以选择在线保存使用，都是可以的，在左上角的文件选项中是可以实现的，很容易操作。

上面的几步操作步骤就是生产工艺流程图怎样画的绘制方法，步骤很简单，最难的步骤就是在搭建流程图框架这一步可以多多操作，希望可以帮助到大家。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

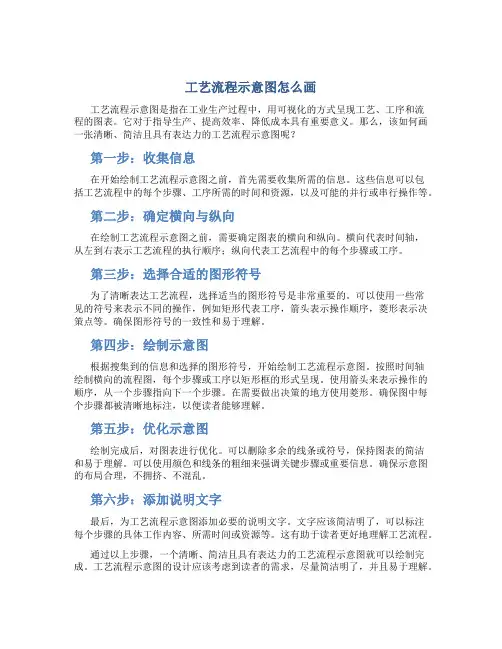

工艺流程示意图怎么画

工艺流程示意图怎么画工艺流程示意图是指在工业生产过程中，用可视化的方式呈现工艺、工序和流程的图表。

它对于指导生产、提高效率、降低成本具有重要意义。

那么，该如何画一张清晰、简洁且具有表达力的工艺流程示意图呢？第一步：收集信息在开始绘制工艺流程示意图之前，首先需要收集所需的信息。

这些信息可以包括工艺流程中的每个步骤、工序所需的时间和资源，以及可能的并行或串行操作等。

第二步：确定横向与纵向在绘制工艺流程示意图之前，需要确定图表的横向和纵向。

横向代表时间轴，从左到右表示工艺流程的执行顺序；纵向代表工艺流程中的每个步骤或工序。

第三步：选择合适的图形符号为了清晰表达工艺流程，选择适当的图形符号是非常重要的。

可以使用一些常见的符号来表示不同的操作，例如矩形代表工序，箭头表示操作顺序，菱形表示决策点等。

确保图形符号的一致性和易于理解。

第四步：绘制示意图根据搜集到的信息和选择的图形符号，开始绘制工艺流程示意图。

按照时间轴绘制横向的流程图，每个步骤或工序以矩形框的形式呈现。

使用箭头来表示操作的顺序，从一个步骤指向下一个步骤。

在需要做出决策的地方使用菱形。

确保图中每个步骤都被清晰地标注，以便读者能够理解。

第五步：优化示意图绘制完成后，对图表进行优化。

可以删除多余的线条或符号，保持图表的简洁和易于理解。

可以使用颜色和线条的粗细来强调关键步骤或重要信息。

确保示意图的布局合理，不拥挤、不混乱。

第六步：添加说明文字最后，为工艺流程示意图添加必要的说明文字。

文字应该简洁明了，可以标注每个步骤的具体工作内容、所需时间或资源等。

这有助于读者更好地理解工艺流程。

通过以上步骤，一个清晰、简洁且具有表达力的工艺流程示意图就可以绘制完成。

工艺流程示意图的设计应该考虑到读者的需求，尽量简洁明了，并且易于理解。

绘制好的工艺流程示意图可以帮助人们更好地把握整个生产过程，提高工作效率，降低错误和成本。

绘制工艺流程示意图是一个需要经验和技巧的过程，需要根据具体的生产工艺和流程进行灵活调整。

3工艺流程图的绘制

3工艺流程图的绘制
工艺流程图的绘制程序一般分四步：
第一，绘制主要设备；
第二，绘制管线；
第三，添加阀门、仪表、管件等，添加标注信息；
第四，核查图形正确性。

绘制成果如下图，题主可以用简易的抽象符号绘制（不用太担心抽象符号的问题，软件一般都会有“图形+文字”的说明），也可以用更加拟物化的立体图形展示。

制氮工艺流程图
YSG型改性沥青生产工艺流程图
以上工艺流程图由亿图图示软件绘制而成，本站也有对应下载链接
安装成功后，接下来可以边看我的演示，边自己实操（以YSG 型改性沥青生产工艺流程图为例）：
第一，打开亿图图示软件，选择“新建>专业领域绘图>工业工程>过程PID>新建空白画布”
小tips：PID(Piping&InstrumentDiagram)，即工艺管道及仪表流程图
新建画布
第二，从左侧符号库选择合适的设备符号拖放到右侧画布，支持快速缩放；
符号自由拖放
亿图图示内含庞大的符号库，单从工艺流程图符号类型来看，
就包括线型符号和面型符号，并且可以细分为PID管道、PID阀门、PID流量计、PID工业、PID物料运输等图形。

基本能满足大家的绘图需求，题主关心的仪器符号表示问题也能得到很好的解决。

线型符号
面型符号
第三，添加管线；
添加管线
第四，添加阀门、仪表、管件等，添加标注信息；
添加阀门，添加标注信息最后，核查图形正确性。

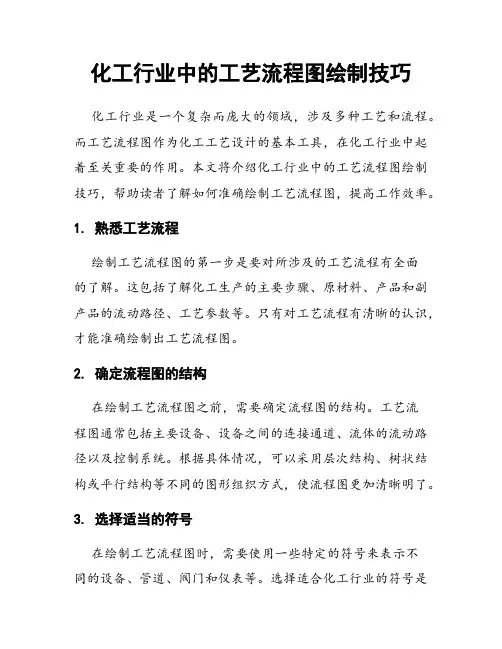

化工行业中的工艺流程图绘制技巧

化工行业中的工艺流程图绘制技巧化工行业是一个复杂而庞大的领域，涉及多种工艺和流程。

而工艺流程图作为化工工艺设计的基本工具，在化工行业中起着至关重要的作用。

本文将介绍化工行业中的工艺流程图绘制技巧，帮助读者了解如何准确绘制工艺流程图，提高工作效率。

1. 熟悉工艺流程绘制工艺流程图的第一步是要对所涉及的工艺流程有全面的了解。

这包括了解化工生产的主要步骤、原材料、产品和副产品的流动路径、工艺参数等。

只有对工艺流程有清晰的认识，才能准确绘制出工艺流程图。

2. 确定流程图的结构在绘制工艺流程图之前，需要确定流程图的结构。

工艺流程图通常包括主要设备、设备之间的连接通道、流体的流动路径以及控制系统。

根据具体情况，可以采用层次结构、树状结构或平行结构等不同的图形组织方式，使流程图更加清晰明了。

3. 选择适当的符号在绘制工艺流程图时，需要使用一些特定的符号来表示不同的设备、管道、阀门和仪表等。

选择适合化工行业的符号是绘制流程图的关键。

一般来说，可以参考国际标准（如ISO 10628）或行业标准（如GB 3766），选择适当的符号进行绘制。

同时，要保持符号的一致性，避免混淆。

4. 注意标注和注释工艺流程图不仅要准确表示流程，还需要具备清晰明了的标注和注释。

标注应包括设备的名称、规格、编号，管道的尺寸、材质、连接方式等信息。

注释应包括对流程中关键步骤、操作条件、控制策略等的详细说明。

标注和注释的添加可以使流程图更易读，避免产生歧义。

5. 确定比例尺和绘图规格绘制工艺流程图时，需要确定比例尺和绘图规格。

比例尺决定了绘图中各个元素的大小关系，通常采用1:10、1:20或1:50等常用比例。

绘图规格则决定了绘图纸的大小和布局。

合理选择比例尺和绘图规格有助于确保绘图的准确性和可读性。

6. 使用绘图工具和软件在绘制工艺流程图时，可以选择传统的手绘方法，也可以使用专业的绘图软件。

手绘方法灵活性较高，适用于简单的流程图；而绘图软件可以提高工作效率，适用于复杂的流程图。

工艺流程图怎么画简单又漂亮

工艺流程图怎么画简单又漂亮工艺流程图是一种用于展示工艺过程的图表，它通过图形和符号的组合，清晰地展示了工艺过程中各个环节的顺序和关系。

工艺流程图在工程设计、制造流程、生产管理等领域起着很重要的作用。

然而，对于许多人来说，画出一张简单又漂亮的工艺流程图并不容易。

本文将介绍几个简便实用的方法，帮助你轻松绘制出令人满意的工艺流程图。

选择合适的绘图工具在开始绘制工艺流程图之前，首先需要选择一款合适的绘图工具。

市面上有很多绘图软件可供选择，例如Visio、Lucidchart等。

这些软件提供了丰富的符号库和绘图功能，能够满足不同绘图需求。

此外，如果你对绘图软件不熟悉，也可以选择使用一些在线绘图工具，例如Draw.io，这些工具简单易用，可以轻松实现工艺流程图的绘制。

确定绘图风格在绘制工艺流程图之前，可以先确定一种适合自己的绘图风格。

绘图风格包括线条粗细、颜色搭配、符号形状等方面。

可以根据自己的喜好和实际需求，选择一种简洁明了的风格。

一般来说，线条应该保持一致，颜色选择上尽量简洁鲜明，符号形状要遵循行业常规。

通过统一的绘图风格，可以使工艺流程图看起来更加整齐美观。

组织好绘图结构绘制工艺流程图时，需要合理组织绘图结构，使得图表更加清晰易懂。

可以先绘制出主要的流程框架，然后再填充细节。

对于复杂的工艺流程，可以将其分解成多个子流程，分别进行绘制。

在每个流程之间使用箭头或线条连接，表示工艺流程的顺序关系。

同时，可以对重要的流程环节进行标注，以便读者更好地理解工艺流程。

使用适当的符号和标识工艺流程图中使用的符号和标识对于传达信息非常重要。

常用的符号包括流程框、箭头、加工符号等。

在绘制工艺流程图时，要尽量使用行业通用的符号，以避免歧义。

此外，可以根据需要添加一些特殊的标识，例如关键环节、决策点等。

这些标识能够帮助读者更好地理解工艺流程，并且使得整个图表更加直观清晰。

注意排版和字体选择在绘制工艺流程图时，排版和字体的选择也是需要注意的。

生产工艺流程图超详细画法步骤

生产工艺流程图超详细画法步骤导读：所谓工艺流程图(即PF或PFD图)，是化工生产工艺流程的一种示意图，对于整个工程项目设计来说起着非常重要的作用。

主要是借助统一规定的图形符号和文字代号，将化工工艺装置所需的设备、仪表、管道、阀门及主要管件等更清晰的展现出来。

亿图软件中就内置了丰富的图形符号和模板，在绘制工艺流程图的时候更轻松、方便。

工艺流程图详细绘图步骤：新建工艺流程图打开软件，在新建预定义模板和例子中，选择“工程”图，然后就可以在模板中看到“工艺流程图”的选项了，可以直接双击该模板开始绘图，也可以使用例子中的图例快速制图。

添加符号从软件左边的符号库中选择需要的形状，拖拽到绘图页面开始绘图。

自定义符号软件内置符号中，如果没有你需要的形状、符号，可以通过钢笔工具自定义形状创建符号，并导入到符号库中，方便以后继续使用。

调整图层显示在工业设计绘图中，难免会叠加图形，有的时候就会出现一个形状被另一个形状遮住的情况，所以，这个时候就需要调整形状的显示图层，将被遮住的形状显示出来。

方法很简单，选中被遮住的形状，将其置于顶层就可以了。

组合形状将需要组合的形状全部选中，点击开始菜单的组合(Ctrl+Shift+G)。

添加管道和连接线在软件上方菜单栏中，有常用的线条工具、连接线工具，都可以轻松绘制连接线。

如果你需要更专业的管道或者连接线，可以通过符号库中的“管道和连接线”库选择形状。

给形状添加文本亿图软件中的符号形状，大部分都自带输入文本的功能，直接双击形状，就可以进入文本编辑模式。

文本输入完成后，单击选中该文本，如果出现一个黄色菱形的点，就意味着你可以拖动这个点，来移动文本显示的位置。

如果双击没有生效的，可以用文本工具添加文本，然后将文本和形状组合就可以了。

生产工艺流程图怎么画

生产工艺步骤图怎么画导语:每一个化工生产工艺都有一份完整工艺步骤图, 从每个工艺步骤图中能够得到工艺大部分技术信息。

能够说, 工艺步骤图在化工行业有着非常关键地位。

那么到底该怎样绘制生产工艺步骤图呢？无偿获取PID工艺步骤图设计软件:用最简单方法绘制管道仪表步骤图软件亿图管道仪表步骤图软件能够绘制专业步骤图。

首先, 亿图软件有相关参考例子, 用户能够学习或直接套用例子, 加紧步骤图设计。

其次, 软件自带符号库模板也很齐全, 部分常见设备图形, 如离心机、压缩机、过滤器等图形应有尽有。

软件支持图文混排和所见即所得图形打印, 而且能一键导出PDF, Word, Visio, PNG, SVG 等17种格式。

生产工艺步骤图绘制步骤1、首先打开我们绘图神器亿图图示, 然后点击“新建”, 找到工业自动化分类, 以后我们就能看到有很多模板能够选择, 只要用鼠标点一下你看上模板就行。

要是没有心仪模板, 那咱就自己创建一个新, 点击右侧“创建”一个新空白画布。

2、进入画布以后, 就要开始画图了, 软件提供了大量矢量符号在左侧符号库中, 需要使用时候直接用鼠标拖进画布即可。

包含管道、阀门、设备、按钮等等几乎要用符号都有, 而且每个符号下方都有对应注释, 也无需担心会错误使用问题, 你要做就是将这些设备管道排列连接起来就行。

3、等图形都排列好了, 选择上方“文本”按钮, 即可在画布内输入文字, 然后再依次添加标题、注释、工序描述等等即可。

假如想让图形愈加美观, 也能够在软件上方对符号等进行样式修改。

4、最终, 将我们画好作品保留导出就行, 亿图图示支持将导出为图片、 PDF、Html、 Office等格式, 选择对应格式, 就能进行导出。

除此以外, 还能够将我们画好生产工艺步骤图存放到亿图云空间, 或直接打印出来, 十分便利。

获取更多PID设计软件使用技巧:。

工艺流程图怎么画手绘图

工艺流程图怎么画手绘图工艺流程图作为一种用于描述工业生产流程的图表，广泛应用于工业、制造、加工等领域。

然而，对于一些小规模企业或个体工作者来说，没有流程图软件的支持，可能需要手绘工艺流程图。

下面将介绍一种简单的方法来手绘工艺流程图。

第一步：确定图表结构在开始手绘工艺流程图之前，首先需要确定图表的结构。

考虑一下你想要呈现的流程步骤，并将其按照逻辑顺序排列。

在纸上用轻轻的铅笔画出一个简单的框架，作为整个工艺流程图的基础。

第二步：添加流程步骤确定好整体结构后，接下来就是添加具体的流程步骤了。

根据之前确定的顺序，将每个流程步骤以简洁的文字形式写在相应的框内。

注意，避免文字过多，尽量用简短的语言描述每个步骤。

第三步：连接流程步骤将每个流程步骤的框通过箭头线连接起来，以表示它们之间的关系和顺序。

箭头的方向应符合实际的工艺流程流向。

为了简化图表，可以使用直线箭头或曲线箭头，不必过于拘泥于细节。

第四步：添加关键信息工艺流程图中，有些步骤可能需要进一步说明或添加关键信息。

你可以在相应的框内附加文字说明，以便更清晰地传达该步骤的特点或要求。

请注意，尽量保持文字的简洁性和易读性。

第五步：装饰图表当基本结构和流程步骤都确定后，你可以考虑对图表进行一些装饰，以使其更加美观和易于理解。

你可以在图表的四周画一个简单的边框，使用有色铅笔或者标记笔对一些关键步骤进行标记，使用阴影或渐变色来突出某些重要区域。

第六步：检查和完善完成手绘工艺流程图后，再次检查每个步骤是否正确连接，文字是否清晰可读。

如有需要，可以对图表进行重新调整和修正。

最后，使用黑色或者深色的钢笔对整个图表进行描线和加粗，以提高绘图的清晰度和稳定性。

结语通过以上步骤，你已经学会了如何手绘工艺流程图。

虽然手绘图表可能不如电脑软件绘制的图表那样完美和精确，但对于一些简单的工艺流程图来说，手绘图也能够起到一定的作用。

希望以上方法对你有所帮助，祝你绘制出理想的工艺流程图！。

工艺流程图如何绘制

工艺流程图如何绘制
工艺流程图是描述一个产品或者工艺从开始到结束的整个过程的图形化工具。

绘制一个工艺流程图需要以下步骤：
1. 收集信息：首先，你需要收集相关的工艺信息。

这包括每个步骤所需的材料、设备、时间和人力资源等。

你可以通过和相关人员交流、查阅文件或参观实地来获取这些信息。

2. 确定流程步骤：根据收集到的信息，你需要确定整个工艺过程中的每个步骤。

确保将过程分解为可管理和表达的小步骤。

3. 绘制图表：选择一个合适的图表工具，如Microsoft Visio等，开始绘制工艺流程图。

将每个步骤绘制为一个框，然后使用箭头表示步骤之间的关系和流动方向。

在每个步骤框内写上步骤名称和相关信息，如所需材料、设备和时间。

你可以使用不同的颜色、形状或符号来区分不同类型的步骤。

4. 检查和完善：在绘制完成后，仔细检查工艺流程图是否准确反映了实际工艺过程。

确认每个步骤的顺序是否正确，每个步骤之间的关系是否清晰。

确保所有相关信息都已经包含在图表中。

5. 分享和更新：将绘制好的工艺流程图分享给相关人员，以便他们了解整个工艺过程。

并随着工艺的持续改进或更新，及时对工艺流程图进行修订和更新。

绘制一个工艺流程图需要有清晰的思路和详细的信息。

通过绘
制工艺流程图，可以帮助团队成员了解和掌握整个工艺过程，提高生产效率和质量管理能力。

同时，绘制工艺流程图也有助于发现和改进潜在的问题和瓶颈，从而提高工艺的可靠性和稳定性。

教你如何正确画工艺流程图

教你如何正确画⼯艺流程图化⼯⼯艺图是表达化⼯⽣产⼯艺过程的图样，化⼯⼯艺图图样绘制必须遵循《化⼯⼯艺设计施⼯图内容和深度统⼀规定》（HG 20519）标准。

流程君今天推送的这篇⽂章内容将包括⼯艺流程图、设备布置图和管路布置图。

希望能给各位化⼯⼯艺⼯程师带来帮助。

1⼯艺流程图⼯艺流程图是⽤图⽰的⽅法，表⽰化⼯⽣产⼯艺流程和所需的全部设备、管道及附件和仪表。

根据所处的阶段不同，⼯艺流程图有初步设计阶段的⽅案流程图、物料流程图等，也有施⼯设计阶段使⽤的带控制点⼯艺流程图、⼯艺管道及仪表流程图等。

1.1⽅案流程图⽅案流程图是初步设计阶段提供的图样，按设备和管路的⼯艺流程次序，将设备和⼯艺流程线⾃左⾄右展开，画出⼀系列设备的图形和相对位置的⽰意图，⽤以表达整个⼯⼚、车间或⼯序的⽣产概况。

⽅案流程图画法：1)⽅案流程图的图幅⼀般不作规定，图框和标题栏可省略；初步设计可不加控制点，也不必按图例绘制，⽤细实线按流程顺序依次画出设备⽰意图，并注写设备名称与位号，设备之间留出绘制流程线的距离，相同的设备可只画⼀套。

2)⽤粗实线绘出主要⼯艺物料流程线，中粗实线画出其他辅助物料的流程线，箭头表明物料流向，流程线⼀般画成⽔平或垂直，尽量避免流程线过多地往复交叉。

当流程线发⽣交叉时，⼀般将后⼀流程线断开或绕弯通过。

3)常采⽤图形与表格结合的形式，并配以物料流程线，同时在流程线上标注出各物料的名称、流量以及设备特性数据等。

⼯艺⽅案流程图1.2物料流程图物料流程图是以图形与表格相结合的⽅式，反映物料与能量衡算的结果的图样。

描述界区内主要⼯艺物料种类、流向、流量以及主要设备特性数据等。

物料流程图只是在⽅案流程图的基础上增加⼀些技术参数。

物料流程图1.3带控制点的⼯艺流程图带控制点⼯艺流程图也称为施⼯流程图，是在⽅案流程图的基础上绘制的内容较为详细的⼯艺流程图。

1)带控制点⼯艺流程图的内容a.图形——应画出全部设备的⽰意图和各种物料的流程线，以及阀门、管道管件、仪表控制点的符号等。

生产工艺流程图怎么画

生产工艺流程图怎么画生产工艺流程图是一种以图形符号来描述产品生产工艺的图表。

它用来展示从原材料到最终产品的整个制造过程。

以下是绘制生产工艺流程图的步骤：第一步：确定目标在开始画生产工艺流程图之前，需要明确目标。

确定您要画的是哪个产品的生产工艺流程图。

这将有助于确定所需的步骤和工序。

第二步：收集信息收集与产品生产工艺相关的信息。

这可以通过查阅相关文档，咨询专业人士，参观生产现场等途径来获取。

需要确定生产工艺中的每个步骤、关键工序、物料和设备等信息。

第三步：排序步骤根据收集到的信息，将生产工艺中的每个步骤按顺序排列。

这将有助于您了解整个生产过程的逻辑顺序。

第四步：绘制符号确定生产工艺流程图的绘制符号。

通常使用的符号包括矩形框表示步骤，菱形框表示决策或判断，圆圈表示起始或结束，箭头表示工艺的流向等。

第五步：绘制图表根据排序好的步骤和绘制符号的确定，开始绘制生产工艺流程图。

可以使用绘图软件（如Visio）或手工绘制。

第六步：添加细节在生产工艺流程图上添加详细信息，例如每个步骤所需的物料、工具和设备。

确保图表的每个步骤都清晰可见，易于理解。

第七步：检查并修改检查绘制的生产工艺流程图是否符合实际生产工艺。

检查是否有遗漏或错误，并进行必要的修改。

第八步：完善图表将图表进行完善，例如添加标题、标签和图示等。

使其更具可读性和专业性。

最后，将完成的生产工艺流程图进行存档和分享。

生产工艺流程图是一个非常有用的工具，可以帮助管理人员和工程师了解和改进生产过程，提高生产效率和质量。

工艺流程图怎么画

工艺流程图怎么画制作工艺流程图是指将一个产品的制作过程以图形化的方式展示出来，方便人们理解和学习。

下面是绘制工艺流程图的一般步骤：1. 定义流程图的目标在开始绘制工艺流程图之前，需要先明确图的目标是什么。

例如，你可能想要展示一个产品的制作过程，或者一个工厂的生产流程。

具体目标的明确性将有助于你正确绘制工艺流程图。

2. 确定流程的起始点和结束点确定制作过程的起始和结束点是绘制工艺流程图的第一步。

起始点通常是产品的需求或原材料的准备，结束点是产品的交付或保存。

这些点将使你的流程图看起来更清晰。

3. 确定每个制作步骤为了绘制流程图，首先需要确定每个制作步骤。

这些步骤可以从产品的需求开始，例如设计、采购材料、准备工具等。

然后按照每个步骤的顺序将它们添加到流程图中。

4. 绘制流程图的连接线在绘制流程图时，需要使用连接线将每个制作步骤连接起来，形成一个完整的流程图。

连接线应该按照制作步骤的顺序进行绘制，以便更容易看清整个流程。

5. 添加相关信息在流程图的每个步骤中，可以添加一些相关信息，例如时间估计、人员分配、工具和设备等。

这些信息将帮助读者更好地理解整个制作过程。

6. 标记决策点或分支点在绘制工艺流程图时，可能会遇到一些决策点或分支点，即在制作过程中需要根据不同情况选择不同路径的地方。

在图中标记这些点，以便读者能够明确理解决策的过程。

7. 检查流程图的准确性和可读性完成绘制工艺流程图后，需要仔细检查图的准确性和可读性。

确认每个步骤的连接是否正确，信息是否清晰易懂。

如果有必要，可以请其他人阅读并提供反馈。

总之，绘制工艺流程图需要明确目标、确定起始点和结束点、确定每个制作步骤、绘制连接线、添加相关信息、标记决策点和分支点，并最后检查流程图的准确性和可读性。

通过这些步骤，可以绘制出一个清晰易懂的工艺流程图，使人们更好地理解和学习制作过程。

如何画工艺流程图

如何画工艺流程图工艺流程图是一种用图形化的方式来展示产品或服务的生产过程的工具。

它能够清晰地展示每个工序的顺序、流程和关系，帮助人们更好地理解工艺流程，并指导生产过程的实施。

下面是如何画工艺流程图的简要步骤。

第一步，明确目标。

在画工艺流程图之前，首先需要明确画图的目标和范围。

确定你要画的是哪一个工艺流程，需要包含哪些工序和关系。

这样可以帮助你更好地组织和展示相关信息。

第二步，收集信息。

收集与目标工艺流程相关的信息。

可以通过参观现场、与相关人员交流、查阅工艺流程文件等方式来收集所需信息。

这些信息包括每个工序的名称、顺序、输入与输出，以及工序之间的关系等。

第三步，确定绘图工具。

选择适合你的需求的绘图工具。

如果你只是画简单的工艺流程图，可以使用电子绘图软件，如Microsoft Visio、Lucidchart等。

如果你需要画较复杂的工艺流程图，可以考虑使用专业的流程图工具，如Enterprise Architect、Bizagi等。

第四步，绘制框架。

首先，绘制一个大的矩形框作为整个工艺流程图的边界。

然后，根据收集到的信息，在边界内绘制每个工序的矩形框，并按照工序的顺序排列。

可以使用文字标注每个工序的名称。

第五步，绘制箭头。

在每个工序的矩形框下方，绘制一个向右的箭头，表示流程的正向流动。

箭头的长度可以根据工序的重要性或时间耗费来调整。

若有需要，可以通过为箭头绘制曲线、直线或虚线来表示不同的关系。

第六步，细化工序。

在每个工序的矩形框内部，细化描述工序的输入与输出，以及工序的具体步骤。

可以使用文字、图标、符号或简单的图形来表示。

如果有需要，可以使用颜色来区分不同的元素。

第七步，添加说明。

在工艺流程图的适当位置添加需要说明的内容，如工艺参数、关键控制点、责任人等。

这样可以帮助人们更好地理解和实施工艺流程。

第八步，修正与完善。

查看并修正工艺流程图的错误或不清晰的地方。

确保工艺流程图的准确性和易于理解性。

可以邀请相关人员参与审查，以获取反馈和建议。

生产工艺流程图绘制的步骤及重点内容

生产工艺流程图绘制的步骤及重点内容下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!生产工艺流程图绘制的步骤与关键要点生产工艺流程图是一种直观、清晰地展示生产过程的工具，它有助于我们理解并优化复杂的生产流程。

如何画工艺流程图

如何画工艺流程图如何画工艺流程图工艺流程图是用于表示工艺生产过程中各项操作及其关系的图形化工具。

通过工艺流程图可以清晰地了解产品从原材料到成品的生产过程，便于优化工艺流程，提高生产效率。

下面将介绍一种常用的画工艺流程图的方法，以便工程师们能够更好地理解和运用。

第一步：确定流程首先需要明确要画的工艺流程的具体内容和目的，可以根据需要将整个工艺过程划分为若干个阶段，每个阶段包括若干个流程步骤。

例如，如果要画一个产品的生产流程图，可以将其划分为原材料准备、制造、包装等几个阶段。

第二步：收集信息在画工艺流程图前，需要先收集相关的工艺信息，包括每个步骤的操作内容、所需设备和材料、工艺参数等。

这些信息可以通过查阅工艺文件、询问相关人员或实地考察来获得。

第三步：确定流程步骤根据收集到的信息，确定每个阶段的具体流程步骤。

每个步骤可以用一个矩形框表示，框内写入每个步骤的名称。

这样可以很清晰地展示整个工艺流程，并且方便查找和理解。

第四步：标明流程顺序在确定了每个步骤后，需要将各个步骤按照顺序排列，形成一个完整的流程。

可以用箭头连接各个步骤框，箭头的方向表示流程的顺序。

箭头可以使用直线箭头，也可以用L型箭头或Z 型箭头表示复杂的流程顺序。

第五步：添加注释和标记为了更好地理解和使用工艺流程图，可以在图中加入必要的注释和标记。

可以在每个框旁边标注该步骤所需的设备和材料，可以在图中加入线条表示物料的流动方向，也可以在箭头上标记操作时间或工艺参数。

第六步：完善细节完成基本的工艺流程图后，可以进一步完善细节。

例如，添加步骤的详细说明，标注设备的具体型号和规格，标记每个步骤的输入和输出物料等。

这样可以使工艺流程图更加完整和详细，便于后续的工艺分析和改进。

最后，需要将画好的工艺流程图进行审查和修改。

可以请相关人员对画好的图进行审核，检查是否有遗漏或错误，或者是否需要进一步修改和优化。

综上所述，画工艺流程图是一个相对简单却非常重要的工作。

怎么画工艺流程图

怎么画工艺流程图如何绘制工艺流程图工艺流程图是一种简明扼要地展示工艺流程的图表。

它通常用于描述产品的制作过程，帮助人们更加清晰地了解整个生产过程，并且可以用作指导生产操作的参考。

下面将介绍如何绘制工艺流程图。

首先，确定流程在绘制工艺流程图之前，必须首先确定要描述的工艺流程。

这意味着要对整个生产过程有清晰的了解，并且明确各个步骤之间的关系和顺序。

确定流程是绘制工艺流程图的基础。

其次，收集信息在开始绘制之前，需要收集有关工艺流程的所有必要信息。

这包括每个步骤的名称、操作说明、所需材料或工具、工艺参数等。

通过收集信息，可以确保绘制的工艺流程图准确无误。

然后，选择合适的绘图工具在绘制工艺流程图之前，需要选择合适的绘图工具。

常见的绘图工具包括纸和笔、绘图软件、流程图绘制工具等。

根据自己的喜好和需求，选择最适合自己的工具进行绘制。

接下来，绘制主要步骤在绘制工艺流程图时，首先绘制主要步骤。

主要步骤可以用方框或椭圆形状表示，每个步骤应该根据实际情况进行命名。

在每个步骤之间使用箭头标明流程的方向。

然后，绘制决策点和分支工艺流程中可能会出现决策点和分支，需要根据实际情况在图中绘制它们。

决策点可以用菱形状表示，分支则通过使用不同的箭头来表示分支的选项。

接下来，绘制详细步骤完成主要步骤、决策点和分支的绘制后，可以开始绘制详细步骤。

详细步骤描述了每个主要步骤的具体操作和要求，可以用矩形或圆角矩形表示。

将详细步骤与主要步骤连接起来，确保流程的连贯性。

最后，添加说明和标注为了使工艺流程图更加清晰易懂，可以添加一些说明和标注。

这可以包括材料或工具的名称、操作的顺序、操作的时间要求等。

说明和标注可以用文字的形式添加到图中相应的位置。

总结起来，绘制工艺流程图需要先确定流程，然后收集信息，选择合适的绘图工具，按照主要步骤、决策点、分支和详细步骤的顺序进行绘制，最后添加说明和标注。

通过绘制工艺流程图，可以更好地了解和指导工艺流程，提高生产的效率和质量。
