变压器油色谱在线检测装置说明书

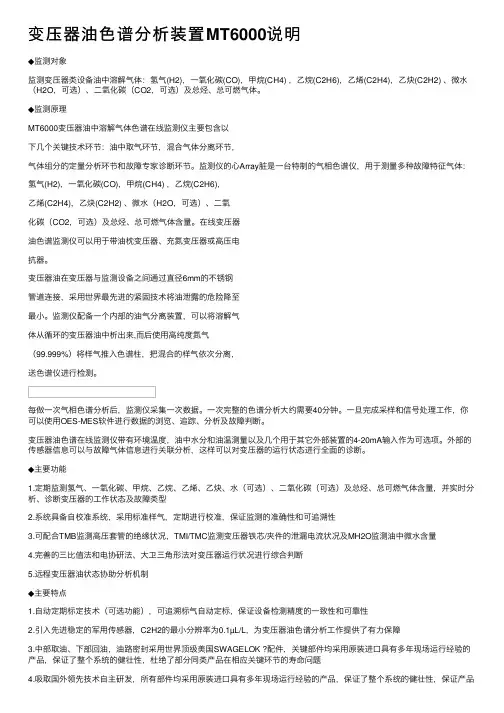

变压器油色谱分析装置MT6000说明
变压器油⾊谱分析装置MT6000说明◆监测对象监测变压器类设备油中溶解⽓体：氢⽓(H2)，⼀氧化碳(CO)，甲烷(CH4) ，⼄烷(C2H6)，⼄烯(C2H4)，⼄炔(C2H2) 、微⽔（H2O，可选）、⼆氧化碳（CO2，可选）及总烃、总可燃⽓体。
◆监测原理MT6000变压器油中溶解⽓体⾊谱在线监测仪主要包含以下⼏个关键技术环节：油中取⽓环节，混合⽓体分离环节，⽓体组分的定量分析环节和故障专家诊断环节。
监测仪的⼼Array脏是⼀台特制的⽓相⾊谱仪，⽤于测量多种故障特征⽓体：氢⽓(H2)，⼀氧化碳(CO)，甲烷(CH4) ，⼄烷(C2H6)，⼄烯(C2H4)，⼄炔(C2H2) 、微⽔（H2O，可选）、⼆氧化碳（CO2，可选）及总烃、总可燃⽓体含量。
在线变压器油⾊谱监测仪可以⽤于带油枕变压器、充氮变压器或⾼压电抗器。
变压器油在变压器与监测设备之间通过直径6mm的不锈钢管道连接，采⽤世界最先进的紧固技术将油泄露的危险降⾄最⼩。
监测仪配备⼀个内部的油⽓分离装置，可以将溶解⽓体从循环的变压器油中析出来,⽽后使⽤⾼纯度氮⽓（99.999%）将样⽓推⼊⾊谱柱，把混合的样⽓依次分离，送⾊谱仪进⾏检测。
每做⼀次⽓相⾊谱分析后，监测仪采集⼀次数据。
⼀次完整的⾊谱分析⼤约需要40分钟。
⼀旦完成采样和信号处理⼯作，你可以使⽤OES-MES软件进⾏数据的浏览、追踪、分析及故障判断。
变压器油⾊谱在线监测仪带有环境温度，油中⽔分和油温测量以及⼏个⽤于其它外部装置的4-20mA输⼊作为可选项。
外部的传感器信息可以与故障⽓体信息进⾏关联分析，这样可以对变压器的运⾏状态进⾏全⾯的诊断。
◆主要功能1.定期监测氢⽓、⼀氧化碳、甲烷、⼄烷、⼄烯、⼄炔、⽔（可选）、⼆氧化碳（可选）及总烃、总可燃⽓体含量，并实时分析、诊断变压器的⼯作状态及故障类型2.系统具备⾃校准系统，采⽤标准样⽓，定期进⾏校准，保证监测的准确性和可追溯性3.可配合TMB监测⾼压套管的绝缘状况，TMI/TMC监测变压器铁芯/夹件的泄漏电流状况及MH2O监测油中微⽔含量4.完善的三⽐值法和电协研法、⼤卫三⾓形法对变压器运⾏状况进⾏综合判断5.远程变压器油状态协助分析机制◆主要特点1.⾃动定期标定技术（可选功能），可追溯标⽓⾃动定标，保证设备检测精度的⼀致性和可靠性2.引⼊先进稳定的军⽤传感器，C2H2的最⼩分辨率为0.1µL/L，为变压器油⾊谱分析⼯作提供了有⼒保障3.中部取油、下部回油，油路密封采⽤世界顶级美国SWAGELOK ?配件，关键部件均采⽤原装进⼝具有多年现场运⾏经验的产品，保证了整个系统的健壮性，杜绝了部分同类产品在相应关键环节的寿命问题4.吸取国外领先技术⾃主研发，所有部件均采⽤原装进⼝具有多年现场运⾏经验的产品，保证了整个系统的健壮性，保证产品长期可靠运⾏，极⾼的性价⽐。
变压器油色谱在线监测系统
变压器油色谱在线监测系统GS101H变压器油色谱在线监测系统产品及安装讲明1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。
2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。
3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请认真阅读。
4、本手册若有任何修改恕不另行通知。
目录产品讲明系统概述------------------------------------------------------------------------3系统构成------------------------------------------------------------------------3结构与原理----------------------------------------------------------------------4技术指标和特点------------------------------------------------------------------6运行使用------------------------------------------------------------------------7日常爱护------------------------------------------------------------------------9常见咨询题-----------------------------------------------------------------------10安装讲明安装前要了解的内容-------------------------------------------------------------10系统标准配置-------------------------------------------------------------------12安装要求-----------------------------------------------------------------------12变压器信息---------------------------------------------------------------------13系统安装-----------------------------------------------------------------------13系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17附件2：现场安装要求-------------------------------------------------------------18附图1：安装示意图---------------------------------------------------------------1 8附图1：系统示意图---------------------------------------------------------------2 1一、产品讲明1、系统概述准确了解变压器的运行状态是爱护电力系统安全运行的关键。
型变压器油色谱在线监测及诊断系统说明书
KTH3000型变压器油色谱在线监测及诊断系统说明书一、概述随着公共电力事业企业化的深入，电力行业面临降低运行成本、提高设备利用率及可靠、安全供电的挑战，这就要求运行人员能随时掌握主要发送电设备的运行情况。
早期检测变压器中存在的潜伏性故障就显得尤为重要。
高压和高温使油浸式电力设备中的绝缘油产生微量的各种低分子烃类及二氧化碳、一氧化碳、氢气等气体，这些气体大部分溶解在油中。
当存在潜伏性过热或放电故障时，就会加快这些气体的产生速度。
分解出的气体形成的气泡在油里经过对流、扩散、不断的溶解在油中。
故障气体的组成和含量与故障的类型和严重程度有密切关系。
常规采用的检测手段是对绝缘油进行定期取样和分析，典型取样周期为六个月。
根据绝缘油中溶解气体的成分和含量确定变压器内部故障的类型及其严重程度，该方法对变压器内部故障的判断是静态的，在这种意义上它是有效的。
事实上变压器安全状况是在不断变化的是动态的，在长达六个月的定期分析间隔周期内，变压器内部的任何状况变化都不会被检测到，这正是一些变压器发生灾难性损坏的原因。
因此，如果能够在线监测溶解于油中故障气体的含量和产气速率，就能尽早发现设备内部存在的潜伏性故障并可随时掌握故障的发展情况，以便采取防范措施，避免突发性事故的发生。
对于变压器油中溶解气体色谱分析的在线监测方法，虽然仍以油中溶解气体为反映故障的特征量，但它是直接在变压器现场实现油色谱的定时在线智能化监测与故障诊断。
二、工作原理由于含有不同化学健结构的碳氢化合物有着不同的热稳定性，所以绝缘油随着故障点温度的升高依次裂解生成烷烃、烯烃和炔烃。
每一种烃类气体最大产生率都有一个特定的温度范围，故绝缘油在不同的故障性质下产生不同成份、不同含量的烃类气体，如出现电晕放电时主要是氢气，电弧放电时主要是乙炔，高温热点主要是乙烯。
这些气体在绝缘油中饱和溶解度很大，所以有相当数量的气体溶于绝缘油中。
用分析油中含气成份检测异常的方法，根据气体的组分和各种气体的含气量及其逐年的变化情况等，以判断故障的种类、部位和程度等。
变压器油色谱在线监测系统(产品及安装说明)
精心整理GS101H变压器油色谱在线监测系统产品及安装说明1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。
2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。
3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。
4、一、1、系2、系3、4、技5、6、日7、常二、1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17附件2：现场安装要求-------------------------------------------------------------18 附图1：安装示意图---------------------------------------------------------------18 附图1：系统示意图---------------------------------------------------------------21 一、产品说明1体（如（IEC2H6 )、乙烯(C2检修。
YQ4变压器油色谱在线监测系统操作手册1
YQ4000变压器油色谱在线监测系统操作手册有限责任公司2011年10月20日第1章YQ5000变压器油中气体含量在线监测系统简介 (3)1.1概述 (3)1.2变压器油中气体在线监测系统 (3)1.2.1适用范围及监测对象 (3)1.2.2系统功能 (3)1.2.3 系统特点 (3)1.2.4 系统主要技术指标 (4)第2章YQ5000变压器油中气体含量在线监测硬件和软件安装要求 (4)2.1服务器 (5)2.2客户端 (5)2.3系统发行 (5)2.4安装YQ5000系统 (5)第3章系统维护菜单 (7)3.1事项查看 (7)3.2用户管理 (8)3.3参数设置 (8)3.4编码维护 (9)3.5从站方下载数据 (9)3.6其他功能 (9)第4章参数设置 (10)4．1启动时间设置 (10)4．2E MAIL报警设置 (10)4．3短消息报警设置 (10)4．4：声音报警设置 (11)4.5数据下载 (11)第5章用户管理 (14)5.1添加用户 (14)5.2编辑用户 (15)5.3修改密码 (15)5.4添加用户IP设置 (16)5.5删除用户 (16)第6章数据建模 (16)6.1供电局配置 (16)6.1.1 局端设置 (17)6.2变电站配置 (18)6.2.2 站端设置 (18)6.3监测设备配置 (19)6.4论询设备配置 (20)6.5气体菜单功能 (21)第7章数据查询 (21)7.1波谱历史图 (21)第8章历史数据查询 (22)8.1历史数据查询 (23)8.2其他功能 (24)第9章实时显示 (27)9.1实时数据显示 (27)9.2其他功能 (28)第10章标定 (28)10.1参数设置 (28)第11章标定开始 (31)11.1标定开始 (31)11.2其他功能 (33)11.3数据库操作 (35)第12章通讯 (37)12.1设置 (37)12.1.1 一通道出峰时间设置 (37)12.1.2 二通道出峰时间设置 (38)12.1.3 数据采样设置 (38)12.1.4 波形分析计算参数 (39)12.1.5 试验参数 (40)第13章通讯开始 (41)13.1开始 (41)13.2其他 (42)第14章气体诊 (42)14.1产气速率诊断 (43)14.2三比值法诊断 (44)14.3大卫三角形图形诊断法 (45)第15章图形分析 (45)15.1气体显示界面 (46)第1章 YQ4000变压器油中气体含量在线监测系统简介1.1概述YQ4000变压器油中气体含量在线监测系统是我公司结合在高压电气设备领域多年研究与现场运行经验基础上而推出的新一代状态监测与专家诊断系统。
上海锐开 STOM-800变压器油色谱在线监测系统使用说明书
STOM-800变压器油色谱在线监测系统使用说明书上海锐开电气有限公司2013年8月20日目录概述1、产品介绍 (4)2、技术指标 (6)2.1功能指标 (6)2.2检测指标 (6)2.3外部配置 (7)2.4使用环境 (7)2.5系统配置 (7)3、设备安装 (7)3.1发货清单 (7)3.2货物检查 (8)3.3安装准备 (8)3.4设备安装 (8)4、电缆连接 (10)4.1电源线连接 (10)4.2通讯线连接 (11)5、载气连接 (12)5.1载气 (12)5.2载气压力调整 (12)5.3系统气路检漏 (12)6、调试 (12)6.1系统初步检查 (12)6.2载气压力检查 (12)6.3电源检查 (13)6.4油路检查 (13)7、设备维护 (13)7.1日常维护 (13)7.2报警维护 (13)7.3停机维护 (13)7.4其他问题 (13)8、注意事项 (13)9、软件使用说明 (14)9.1功能 (14)9.2应用软件介绍 (15)10、STOM-800系统网络图 (20)产品支持有关使用上海锐开电气有限公司产品STOM-800变压器油色谱在线监测系统的问题，可以通过以下方式联系上海锐开电气有限公司。
服务热线86-(0)21-54772515移动电话86-(0)185****8897传真86-(0)21-54703950邮箱**********************服务支持请与上海锐开电气有限公司或销售中心联系欲获得全国各地服务中心的地址列表，请访问我公司的网站网址公司名称上海锐开电气有限公司通讯地址中华人民共和国上海市闵行区春东路689号邮编201108股票代码002028修订日期2013.11.20说明书版本号V1.0上海锐开电气有限公司. 2000～2015 版权本说明书所有披露信息受版权法保护。
未经上海锐开电气有限公司授权，任何机构、个人禁止复制、印刷、引用本说明书任何部分。
GS-101D油色谱分析仪说明书
变压器油色谱分析仪使用说明书上海菲柯特电气科技有限公司敬告用户:欢迎贵单位使用本公司最新推出变压器油专用油气相色谱仪。
使用前请阁下详细阅读本说明书。
目录一、产品概述 (1)（一）、主要技术指标 (1)（二）、主要性能特点 (2)（三）、工作条件 (2)二键盘使用说明 (3)（一）、面板与键盘 (3)（二）、键盘与显示...........................................................................3-4 （三）、开机 (5)（四）、键盘操作..............................................................................5-7 三、绝缘油分析 (8)（一）、分离流程 (8)（二）、热导检测器 (9)（三）、氢焰检测器 (9)（四）、转化炉 (10)（五）、操作条件的选择 (10)四、柱分流柱系统流程图 (11)五、变压器油专用油气相色谱仪整套系统配置表 (12)一、产品概述变压器油专用油气相色谱仪是按照电力系统《绝缘油中溶解气体组分含量测定法（色谱法）》要求，采用微机自动控制、全键盘操作、大屏幕液晶显示，具有控温精度高、性能稳定可靠、灵敏度高、重复性好等特点。
该仪器采用双柱并联分流系统，配有TCD和双FID及甲烷转化炉，能一次进样实现油中溶解气体九组分（H2、O2、N2、CH4、C2H2、C2H4、C2H6、CO、CO2）的全分析。
仪器可用于电力系统油气设备内部故障检测，氢冷发电机冷却介质分析、六氟化硫杂质分析、锅炉烟气分析、天然气分析和环境监测分析等。
既可作专用分析，又可作通用分析，因而它成为石油、化工、矿山等系统作为气体分析的最有效设备。
（一）、主要技术指标1、温度控制①温控范围：柱室：室温+15℃—399℃汽化室：室温+30℃—399℃转化炉：室温+30℃—399℃热导检测器：室温+30℃—399℃氢焰检测器：室温+30℃—399℃②控温精度：±0.1℃2、热导检测器①灵敏度：对氢最小检测浓度≥5μl/L②噪声：≤0.05mv③漂移：≤0.15mv/30min3、氢焰检测器①对烃类最小检测浓度≥0.1μl/L②对CO、CO2最小检测浓度≤5μl/L③噪声：≤0.05mv④漂移：≤0.15mv/30min4、整机启动时间不大于3小时。
变压器油色谱分析仪的操作规程 分析仪操作规程
变压器油色谱分析仪的操作规程分析仪操作规程变压器油色谱分析仪紧要应用于电力系统充油电气设备内部故障检测，另外，还广泛应用于石油、化工、矿山等系统的气体分析。
变压器油色谱分析仪的操作规程：一、开变压器油色谱分析仪紧要应用于电力系统充油电气设备内部故障检测，另外，还广泛应用于石油、化工、矿山等系统的气体分析。
变压器油色谱分析仪的操作规程：一、开机步骤1、打开氮氢空气发生器察看三个表压的数值变化，4—5分钟油压上来后氮气、氢气和空气表压都升到0.4mpa 后，仪器稳定20—30min 。
色谱分析仪器左侧氮气压力表到达0.3MPa 、仪器左侧氢气压力表到达0.15 MPa、空气压力表到达0.15 MPa，仪器前端压力表到达0.05MPa 左右（实在数值依据实际情况）。
2、打开色谱分析仪电源开关，打开后进行自检过程。
3、设置温度参数，点击所需设置部件按钮、输入数值、点击置入即可。
4、温度到达设定值后，适当调大氢气流量、在点火口点火、查看点火口有水气后即点火成功、将氢气流量适当调小。
5、打开热导桥流开关，点击信号2可看到数值变化，即成功。
约平衡半小时左右，通过调整信号旋钮将信号2调至0～50即可。
6、打开工作站、查看基线，待基线稳定后即可进样。
二、关机步骤1、将桥流关闭。
2、将柱箱温度降至室温。
3、关闭色谱分析仪器电源开关。
4、待氮气吹一段时间（约10分钟）关闭载气源。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
多功能水质分析仪是一款目前生产生活中较为常用的水质分析仪器，在多个行业中都有确定的使用。
变压器油色谱在线监测系统产品及安装说明
变压器油色谱在线监测系统产品及安装说明 Document number：PBGCG-0857-BTDO-0089-PTT1998GS101H变压器油色谱在线监测系统产品及安装说明1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。
2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。
3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。
4、本手册若有任何修改恕不另行通知。
目录一、产品说明1、系统概述------------------------------------------------------------------------32、系统构成------------------------------------------------------------------------33、结构与原理----------------------------------------------------------------------44、技术指标和特点------------------------------------------------------------------65、运行使用------------------------------------------------------------------------76、日常维护------------------------------------------------------------------------97、常见问题-----------------------------------------------------------------------10二、安装说明1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17附件2：现场安装要求-------------------------------------------------------------18附图1：安装示意图---------------------------------------------------------------18附图1：系统示意图---------------------------------------------------------------21一、产品说明1、系统概述准确了解变压器的运行状态是维护电力系统安全运行的关键。
变压器油色谱在线监测系统说明书
ES-2010变压器油色谱在线监测系统产品及安装说明1、欢迎使用本公司ES-2010变压器油色谱在线监测系列产品。
2、本手册属福州亿森电力设备有限公司知识产权，未经许可，任何单位及个人不得翻录。
3、本手册是ES-2010型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。
4、本手册若有任何修改恕不另行通知。
目录一、产品说明1、系统概述------------------------------------------------------------------------32、系统构成------------------------------------------------------------------------33、结构与原理----------------------------------------------------------------------44、技术指标和特点------------------------------------------------------------------65、运行使用------------------------------------------------------------------------76、日常维护------------------------------------------------------------------------97、常见问题-----------------------------------------------------------------------10二、安装说明1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17 附件2：现场安装要求-------------------------------------------------------------18附图1：安装示意图---------------------------------------------------------------18 附图1：系统示意图---------------------------------------------------------------21一、产品说明1、系统概述准确了解变压器的运行状态是维护电力系统安全运行的关键。
GDDJ-DGA变压器油色谱在线监测说明书
GDDJ-DGA变压器油色谱在线监测装置一、规定用途GDDJ-DGA 变压器油色谱在线监测装置是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于各种电压等级的电力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。
二、安全规程从事本设备的安装，投入运行，操作，维护和修理的所有人员◆必须有相应的专业资格。
◆必须严格遵守各项使用说明。
◆不要在数据处理服务器上玩电子游戏、浏览网页。
◆不要在数据处理服务器上任意安装软件，避免不必要的冲突。
违章操作或错误使用可能导致：◆降低设备的使用寿命和监测精度。
◆损坏本设备和用户的其他设备。
◆造成严重的或致命的伤害。
三、GDDJ-DGA 变压器油色谱在线监测装置简介GDDJ-DGA 变压器油色谱在线监测装置可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。
该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。
GDDJ-DGA 系统是结合了本公司在电力色谱自动全脱气装置运行中近二十年的成功经验，并总结国内外油色谱在线监测的优缺点，倾心打造而成。
该系统保持了我公司产品向来所具有的稳定性、可靠性、准确性等方面的优势：♦在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率；♦定量清洗循环取样方式，真实地反应变压器油中溶解气体状态；♦油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择；♦采用专用复合色谱柱，提高气体组分的分离度；♦采用进口特制的检测器，提高烃类气体的检测灵敏度；♦高稳定性、高精度气体检测技术，误差范围为± 10%；♦成熟可靠的通信方式，采用标准网络协议，支持远程数据传输；♦数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24位分辨率，自动校准；♦多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为10年；♦环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区；♦抗干扰性能高，电磁兼容性能满足GB/T17626 与IEC61000 标准；♦提供有两级报警功能，报警信号可远传；♦开放的数据库，可接入电力系统局域网；此外，GDDJ-DGA 系统采用了模块化设计，高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠，并具有下列特点：♦更快的分析周期，最小监测周期为40-60分钟，可由用户自行设置，推荐检测周期为24小时检测一次；♦油气分离速度快，仅需10分钟多钟左右，采用特殊的环境适应技术，消除温、湿度变化对气体分配系数的影响；♦分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油（返油）技术，绝对保证载气不会带进变压器本体中；♦ C2H2最低检测限可达0.1-0.5 μ L/L ；♦采用双回路多模式恒温控制，控温精度达± 0.1 ℃，设备配有自动恒温工业空调；♦采用嵌入式处理器控制系统，将油气分离、数据采集、色谱分析、浓度计算、数据报警、设备状态监控等多功能集于一体，不会出现数据丢失等情况，大大提高了系统的可靠性和稳定性；♦功能接口电路采用光耦隔离设计，进一步提高系统抗干扰性能；♦采用以太网方式，可实现全数字、远程数据传输、控制和参数设置；♦加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体图示法，给出诊断结果；♦加强系统自检，增加远程维护功能，提供设备异常事件报警；♦支持61850通讯协议，提供同类监测设备组网功能，可实现某一区域的集中远程诊断；♦系统结构采用19”标准机箱和高集成模块化设计，结构紧凑，安装维护简便，操作人性化；♦可扩展性高，可便捷的与其它监测装置集成；♦无钢瓶设计，不需要每年更换载气，大大减少了售后维护量，并且没有高压容器在变压器旁，设备安全性得到充分保障，没有任何安全隐患。
TROM变压器油色谱在线监测系统使用说明书
目录与思源电气联系 (3)TROM-600HW变压器油色谱在线监测系统使用说明书 (4)一、产品型号说明 (4)二、产品介绍 (4)三、技术指标 (6)3.1功能指标： (6)3.2检测指标： (6)3.3外形参数： (6)3.4环境要求： (7)3.5系统配置： (7)四、设备安装 (7)4.1安装前的准备工作 (7)4.2货物检查 (8)4.3发货清单（标准配置） (8)4.4仪器安装 (8)五、电缆连接 (9)5.1供电电源的连接 (9)5.2通讯电缆的连接 (10)六、载气连接 (11)6.1载气要求 (11)6.2载气压力调整 (11)6.3气路系统漏气检查 (11)七、调试 (11)7.1系统初步检查 (11)7.2载气压力检查 (12)7.3电源检查 (12)八、设备维护 (12)8.1日常维护 (12)8.2报警维护 (12)8.3报警方式 (12)8.4停机维护 (12)8.5其他问题 (13)九、注意事项 (13)十、通讯电缆要求 (13)十一、其他标准 (13)十二、氮气标准 (14)12.1范围 (14)12.2引用标准 (14)12.3技术要求 (14)十三、TROM-600HW系统图 (15)TROM-600HW变压器油色谱在线监测系统软件使用说明书 (16)一、TROM-600HW变压器油色谱在线监测系统软件的安装部署 (17)1.1程序安装 (17)1.2程序运行 (17)二、TROM-600HW变压器油色谱在线监测系统软件使用说明 (18)2.1通讯服务软件 (18)2.2 Web应用服务软件 (19)与思源电气联系产品支持有关使用思源电气股份有限公司产品TROM-600HW变压器油色谱在线监测系统的问题，可以通过以下方式联系思源公司电话： 86-(0)21-传真： 86-(0)21-64420808邮箱：服务热线： 86-(0)21-64894700北京时间周一至周五上午8时至下午5时移动电话： 86-(0)时间：每天24小时，全年无休服务支持请与思源电气产品供应商或销售中心联系。
变压器油色谱在线监测
第二章、变压器色谱在线监测系统介绍 ----------------------------------------------------------3
2.1 2.2 2.3 2.4 2.5 变压器油色谱在线监测系统工作原理 变压器油色谱在线监测系统组成简介 变压器油色谱在线监测系统技术指标 变压器油色谱在线监测系统组网方式 变压器油色谱在线监测系统系统配置 -------------------------------- -------------------------------4 -------------------------------- -------------------------------4 -------------------------------- -------------------------------5 -------------------------------- -------------------------------6 -------------------------------- -------------------------------7
第六章、变压器油色谱在线监测系统运行维护 -------------------------------------------------21
6.1、日常巡查-----------------------------------------------------------------------------------------------------21 6.2、进出油口阀门检查-----------------------------------------------------------------------------------------21 6.3、载气使用情况检查-----------------------------------------------------------------------------------------21 6.4、日常巡查-----------------------------------------------------------------------------------------------------22 6.5、数据采集器面板指示检查--------------------------------------------------------------------------------22
变压器油色谱在线使用手册(中文版)
注意: 每一边的螺母需要稍微松开，这样能方便地将过滤器固定到合适位置上，当安装完成 之后再次上紧。
TRANSFIX 使用手册
第6页
Ver. 40-0116-01 23/08/2007
TRANSFIX
使用手册
7. MODBUS 通讯协议
TRANSFIX 的 MODBUS 通讯规约遵循了 MODBUS-IDA 组织推荐的最基本的执行等级。
打开
快速连接件 – 释 放时拉下护套
关闭
装有Luer接头的取样阀组件
图 4. 手动取样装置
7. 当您完成取样时，关闭阀门并且断开您的取样设备。 8. 移除公头及阀门组件，把保护套盖回快速连接件上。 9. 按下白色按钮一次使TRANSFIX仪器返回到自动测量模式。
TRANSFIX 使用手册
第4页
Ver. 40-0116-01 23/08/2007
油过滤器
TRANSFIX 外壳 手动取样口
图 3. 油过滤器及手动取样口仪器前方视图
TRANSFIX 仪 器 的 安 装 配 件 盒 中 提 供 了 一 个 快 速 连 接 组 件 公 头 以 及 一 个 阀 门 组 件 。 TRANSFIX也会确保手动取样时在取样点采得的油样是新鲜的。
获取油样过程如下 (参见图5的流程表)： 1. 打开TRANSFIX前门。如果TRANSFIX处于待机状态，转到步骤3。如果仪器正在测量
本设备唯一需要的维护就是定期的清洁进风口和进油口的过滤器。 Modbus RTU 通讯协议同时也包含在此指南之中。
2. 启动 TRANSFIX
24VDC
12VDC
图 1. 指示灯
如果 TRANSFIX 在寒冷的环境（低于-10°C）中启动，设备会运行冷启动程序。仪器
变压器油色谱在线检测装置说明书
OGM-701变压器油色谱在线监测装置 产品使用手册山东五岳电器有限公司2012年11月目录1 概述 (2)2 技术指标 (2)3仪器工作原理 (2)4系统组成说明 (3)5安装装置 (4)6仪器操作说明 (5)7装置接线端子图 (6)1 概述变压器油色谱在线监测装置能够连续监测运行变压器油中氢气、一氧化碳、乙烯、乙炔气体的含量，已达到检测潜伏性故障的目的。
该装置结构设计合理，解决了在线油气分离、自动控制操作程序等关键技术，自动化程度高，分析速度快，便于维护。
从而帮助电力系统维护人员及时了解变压器绝缘状况及其劣化趋势，使得发生重大绝缘事故之前，进行计划维修，避免不必要的停机。
仪器的主要特点：1、全微机化操作实现了监测器控制、监测周期自动设置等全微机操作，是操作极为方便。
2、高灵敏度的气体传感器采用性能优秀的高灵敏度的电化学传感器，使分析结果的灵敏度大大提高。
3、自诊断功能根据国标提供的监测标准，实现了在线故障诊断功能。
4、操作使用简单使用油色谱在线监测仪不需要专门的操作培训，即便是初学者也能在很短的时间内熟练操作。
2 技术指标1、仪器监测气体浓度范围及其灵敏度检测范围 5～2000ppm±10%灵敏度 5ppm2、系统电源：AC220v,50Hz,2A以上3仪器工作原理根据GB7252-87《变压器油中溶解气体分析和判断导则》的要求，油色谱对变压器故障诊断是一个重要的指标。
结合当前脱气技术和气体传感器技术的情况，选用氢气、一氧化碳、乙烯、乙炔4种气体作为变压器的故障特征气体，对产气速率加以重点关注，以气体含量和产气速率两项指标作为故障判断的依据，能及时的反应变压器运行状态，为设备的计划检修过渡到状态检修提供前提条件。
电力变压器油色谱在线监测系统技术方案原理如图1所示。
采用高分子透气膜实现自动脱气，通过多次试验，获得平衡转换系数，从而使测量气室中的气体浓度能准确的推断出油中溶解气体的实际浓度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OGM-701
变压器油色谱在线监测装置 产品使用手册
山东五岳电器有限公司
2012年11月
目录
1 概述 (2)
2 技术指标 (2)
3仪器工作原理 (2)
4系统组成说明 (3)
5安装装置 (4)
6仪器操作说明 (5)
7装置接线端子图 (6)
1 概述
变压器油色谱在线监测装置能够连续监测运行变压器油中氢气、一氧化碳、乙烯、乙炔气体的含量，已达到检测潜伏性故障的目的。
该装置结构设计合理，解决了在线油气分离、自动控制操作程序等关键技术，自动化程度高，分析速度快，便于维护。
从而帮助电力系统维护人员及时了解变压器绝缘状况及其劣化趋势，使得发生重大绝缘事故之前，进行计划维修，避免不必要的停机。
仪器的主要特点：
1、全微机化操作
实现了监测器控制、监测周期自动设置等全微机操作，是操作极为方便。
2、高灵敏度的气体传感器
采用性能优秀的高灵敏度的电化学传感器，使分析结果的灵敏度大大提高。
3、自诊断功能
根据国标提供的监测标准，实现了在线故障诊断功能。
4、操作使用简单
使用油色谱在线监测仪不需要专门的操作培训，即便是初学者也能在很短的时间内熟练操作。
2 技术指标
1、仪器监测气体浓度范围及其灵敏度
检测范围 5～2000ppm±10%
灵敏度 5ppm
2、系统电源：AC220v,50Hz,2A以上
3仪器工作原理
根据GB7252-87《变压器油中溶解气体分析和判断导则》的要求，油色谱对变压器故障诊断是一个重要的指标。
结合当前脱气技术和气体传感器技术的情况，
选用氢气、一氧化碳、乙烯、乙炔4种气体作为变压器的故障特征气体，对产气速率加以重点关注，以气体含量和产气速率两项指标作为故障判断的依据，能及时的反应变压器运行状态，为设备的计划检修过渡到状态检修提供前提条件。
电力变压器油色谱在线监测系统技术方案原理如图1所示。
采用高分子透气膜实现自动脱气，通过多次试验，获得平衡转换系数，从而使测量气室中的气体浓度能准确的推断出油中溶解气体的实际浓度。
采用高灵敏度气体传感器，连续监测气室中混合气体含量。
通讯单元把数据传送到上位机监测软件数据库中，检测软件在把气室中的气体转换成油色谱含量。
图2所示，上位机检测软件存储、分析气体的含量，并能够显示气体含量的走势图、进行故障诊断、故障报警。
该系统还具有查看历史记录、打印报表、设备档案管理等功能。
图1 电力变压器油色谱在线监测系统
图2电力变压器油色谱在线监测软件系统
4系统组成说明
1、油气分离单元
2、数据采集及其系统控制单元
3、通讯单元
4、系统管理软件
5安装装置
1变压器在线监测装置的安装
变压器在线监测装置的安装示意图如图3所示，装置通过法兰盘安装于变压器放油阀上。
在线监测装置工作电源需要从附近端子箱铺设一对交流220V5A电源线到安装处。
安装如需与变电站后台监控计算机通讯，每台装置处需铺设2芯屏蔽电缆到后台计算机处。
图3在线监测装置安装示意图
装置接口法兰盘自带，或者用户提供安装现场法兰盘此存大小图纸或数据，厂家进行加工定制。
6仪器操作说明
1采用6个按键作为键盘（分别是上下左右选择键和数据增加减少按键）
键1：同一级菜单的上一个菜单
键2：返回 键3：确定
键4：同一菜单的下一菜单
键5：数字减少（--） 键6：数字增加（+）
按键说明：装置上电后显示主画面，主画面内容为四行显示，分别为标题；最新氢气浓度测量值;变压器当前状态诊断；实时时间显示。
当要从主画面进入菜单时，请按键1（向上键）进入菜单，如下显示：
2 菜单说明（注：密码为四位。
初始密码：0000）
OGM-701变压器油色谱在线监测系统使用说明书7装置接线端子图。
