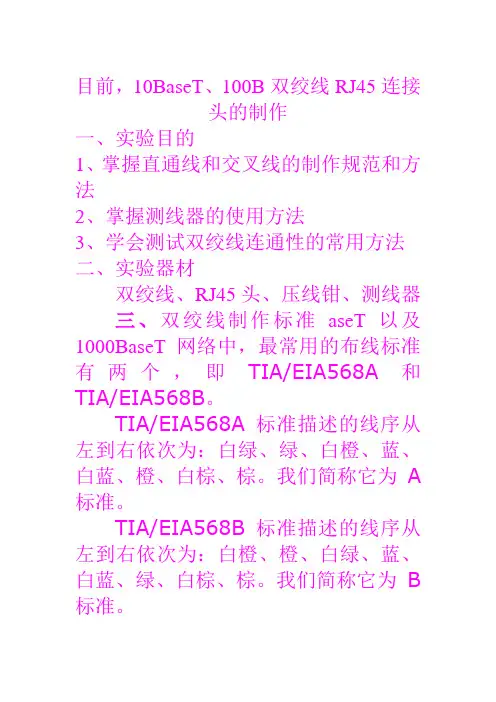

双绞线RJ45连接头的制作

目前，10BaseT、100B双绞线RJ45连接头的制作一、实验目的1、掌握直通线和交叉线的制作规范和方法2、掌握测线器的使用方法3、学会测试双绞线连通性的常用方法二、实验器材双绞线、RJ45头、压线钳、测线器三、双绞线制作标准aseT以及1000BaseT网络中，最常用的布线标准有两个，即TIA/EIA568A和TIA/EIA568B。

TIA/EIA568A标准描述的线序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

我们简称它为A 标准。

TIA/EIA568B标准描述的线序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

我们简称它为B 标准。

一条网线两端RJ-45头中的线序排列同是A标准（或B标准）的双绞线，称为直通线，通常适用于计算机与集线器（或交换机）之间的连接。

一条网线一端RJ-45头中的线序排列是A标准，另一端RJ-45头中的线序排列是B标准的双绞线，称为交叉线，通常适用于计算机与计算机之间的连接。

双绞线的长度应该限制在100m之内，在综合布线系统中，墙上信息插座到配线架之间的双绞线长度不超过90m，墙上信息插座到计算机之间的双绞线长度一般不超过5m。

A标准和B标准线序表如下：B标准1－3、2－6交叉接就变成A标准。

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)标准568A：白绿--1，绿--2，白橙--3，蓝--4，白蓝--5，橙--6，白棕--7，棕—8；标准568B：白橙--1，橙--2，白绿--3，蓝--4，白蓝--5，绿--6，白棕--7，棕—8。

注意：RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！四、写出按TIA/EIA568B标准制作直通线的步骤答：（1）裁线、插入保护套（没有）保护套可免）、剥外皮，剪取适当长度的网线，然后再用双绞线剥线器将双绞线的外皮除去3cm，注意不能伤及双绞线；（2）分线、排线。

RJ45水晶头制作正确工序

RJ45 水晶头制作正确工序
准备工具 : 水晶头两个、压线钳工具、斜口钳、网线、测线器。工序步骤: 1. 去掉网线外皮约 3-4 公分, 依线序排列整齐白橙>橙>白绿>蓝>白蓝>绿>白棕>棕。
2.ห้องสมุดไป่ตู้
留下约 1.5 公分, 在用斜口钳把剪齐平整。
3.
特别注意 : 把线伸入水晶头，注意要用力把线每一芯确实推到水晶头的底部，不然
可能会造成通讯异常。
4.
把水晶头放入压线钳里夹紧水晶头，一定要听到咔的一声才能释放, 才能使每芯都稳定的固定在前头。
5.
检查每芯都稳定的固定在前头。 , 检查外线皮是否有被夹紧。
6. 一定要使用测线器测一下通不通。

详细的网线接头(RJ45)制作方法(口诀)

网络线接头（RJ45）制作方法经常有朋友问我一些关于网线的问题，在和他们的交流中发现，关于网线的错误极具普遍性，根源在于做线的人没理解原理，所以我觉得有必要写点东西把这方面做一个细致的澄清。

首先说一下差分方式传输。

所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。

其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接收端对接收的两条线中的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一是可以将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。

两条线绞在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。

一般常用的就是双绞线。

大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，超五类，目前甚至已有六类以上的线。

三类双绞线在LAN中常用作为10兆bps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

超五类双绞线理论上可以用于千兆bps，而六类线是千兆bps网络的主流线缆，目前六类双绞线的市场正在逐步扩大。

做好的网线要将RJ45水晶头接入网卡或交换机，路由器等网络设备的RJ45插座内。

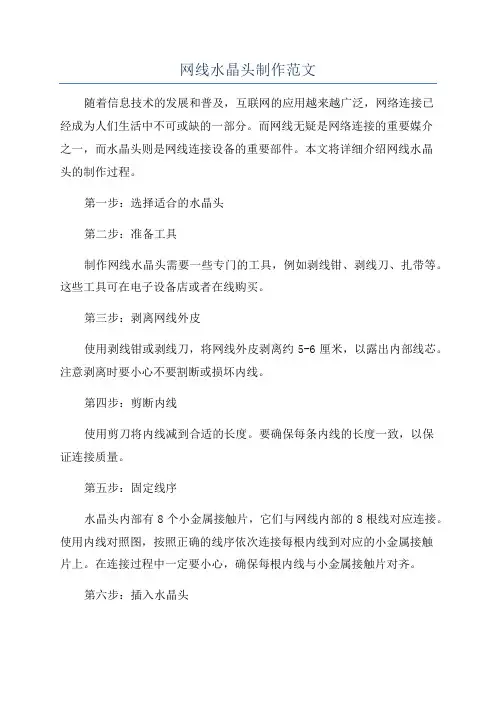

网线水晶头制作范文

网线水晶头制作范文随着信息技术的发展和普及，互联网的应用越来越广泛，网络连接已经成为人们生活中不可或缺的一部分。

而网线无疑是网络连接的重要媒介之一，而水晶头则是网线连接设备的重要部件。

本文将详细介绍网线水晶头的制作过程。

第一步：选择适合的水晶头第二步：准备工具制作网线水晶头需要一些专门的工具，例如剥线钳、剥线刀、扎带等。

这些工具可在电子设备店或者在线购买。

第三步：剥离网线外皮使用剥线钳或剥线刀，将网线外皮剥离约5-6厘米，以露出内部线芯。

注意剥离时要小心不要割断或损坏内线。

第四步：剪断内线使用剪刀将内线减到合适的长度。

要确保每条内线的长度一致，以保证连接质量。

第五步：固定线序水晶头内部有8个小金属接触片，它们与网线内部的8根线对应连接。

使用内线对照图，按照正确的线序依次连接每根内线到对应的小金属接触片上。

在连接过程中一定要小心，确保每根内线与小金属接触片对齐。

第六步：插入水晶头将固定好的内线插入水晶头的插孔中。

确保内线插入到底部，和水晶头的底端紧密连接。

第七步：压接水晶头使用压线钳，将水晶头与内线压接在一起。

通过压接，水晶头的小金属接触片和内线紧密连接，确保信号传输的稳定性。

经过以上步骤，一个网线水晶头就制作完成了。

在制作过程中要注意细节，确保每个步骤的准确性和稳定性。

只有制作出质量好的水晶头，网线才能够正常连接，达到高速稳定的网络传输效果。

总结起来，网线水晶头的制作过程包括选择适合的水晶头、准备工具、剥离网线外皮、剪断内线、固定线序、插入水晶头、压接水晶头。

虽然看似简单，但每个步骤都需要细心和耐心。

只有制作出稳定性好的水晶头，才能够保证网络连接的正常和高速稳定的传输效果。

希望这篇文章对您了解网线水晶头的制作有所帮助。

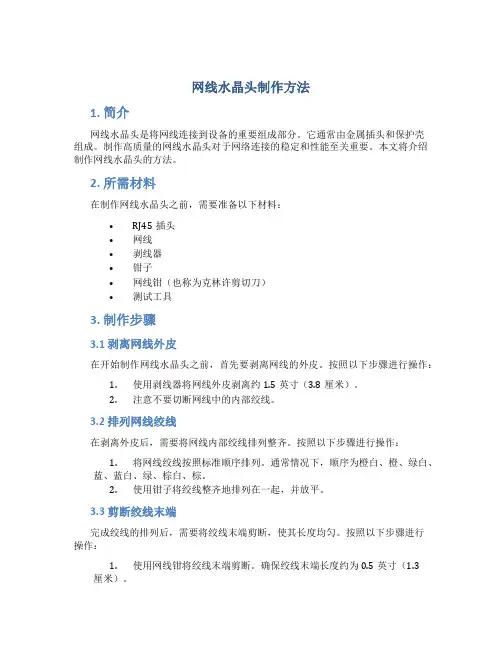

网线水晶头制作方法

网线水晶头制作方法1. 简介网线水晶头是将网线连接到设备的重要组成部分。

它通常由金属插头和保护壳组成。

制作高质量的网线水晶头对于网络连接的稳定和性能至关重要。

本文将介绍制作网线水晶头的方法。

2. 所需材料在制作网线水晶头之前，需要准备以下材料：•RJ45插头•网线•剥线器•钳子•网线钳（也称为克林许剪切刀）•测试工具3. 制作步骤3.1 剥离网线外皮在开始制作网线水晶头之前，首先要剥离网线的外皮。

按照以下步骤进行操作：1.使用剥线器将网线外皮剥离约1.5英寸（3.8厘米）。

2.注意不要切断网线中的内部绞线。

3.2 排列网线绞线在剥离外皮后，需要将网线内部绞线排列整齐。

按照以下步骤进行操作：1.将网线绞线按照标准顺序排列。

通常情况下，顺序为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

2.使用钳子将绞线整齐地排列在一起，并放平。

3.3 剪断绞线末端完成绞线的排列后，需要将绞线末端剪断，使其长度均匀。

按照以下步骤进行操作：1.使用网线钳将绞线末端剪断。

确保绞线末端长度约为0.5英寸（1.3厘米）。

2.注意不要剪断过多绞线，以保证接触的稳定性。

3.4 插入绞线到RJ45插头插入绞线到RJ45插头是制作网线水晶头的关键步骤。

按照以下步骤进行操作：1.将剥离外皮后的网线插入RJ45插头的接线槽中。

注意确保绞线的顺序与插头的接线槽一致。

通常情况下，插头的接线槽上有编号，可以参考编号进行安装。

2.排列绞线末端，确保绞线完全插入到插头中，并没有露出。

3.5 固定网线和插头为了确保网线和插头的连接稳定，需要进行固定。

按照以下步骤进行操作：1.使用钳子夹住RJ45插头，确保插头和网线牢固地固定。

2.检查插头是否与网线连接稳固，没有松动。

3.6 测试和检查制作完网线水晶头后，需要进行测试和检查，以确保连接的质量。

按照以下步骤进行操作：1.使用测试工具对网线连接进行测试。

通过测试工具可以检测到连接的稳定性和传输速度。

2.检查网线水晶头是否固定良好，并没有松动的迹象。

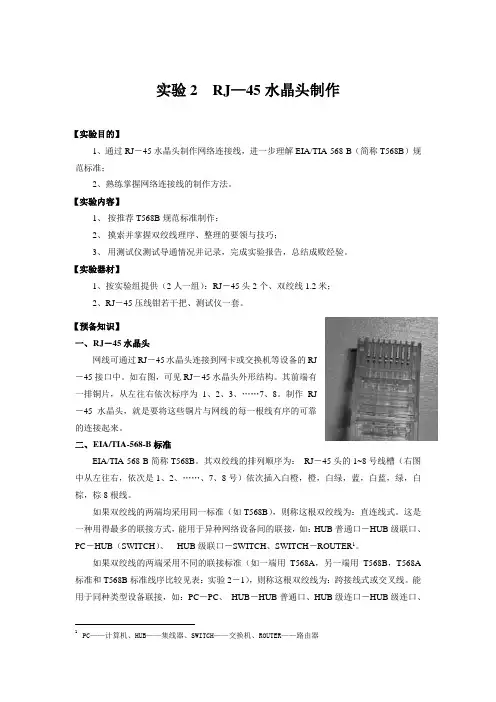

RJ45 水晶头制作

实验2 RJ—45水晶头制作【实验目的】1、通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；2、熟练掌握网络连接线的制作方法。

【实验内容】1、按推荐T568B规范标准制作；2、摸索并掌握双绞线理序、整理的要领与技巧；3、用测试仪测试导通情况并记录，完成实验报告，总结成败经验。

【实验器材】1、按实验组提供（2人一组）：RJ－45头2个、双绞线1.2米；2、RJ－45压线钳若干把、测试仪一套。

【预备知识】一、R J－45水晶头网线可通过RJ－45水晶头连接到网卡或交换机等设备的RJ－45接口中。

如右图，可见RJ－45水晶头外形结构。

其前端有一排铜片，从左往右依次标序为1、2、3、……7、8。

制作RJ－45水晶头，就是要将这些铜片与网线的每一根线有序的可靠的连接起来。

二、E IA/TIA-568-B标准EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：RJ－45头的1~8号线槽（右图中从左往右，依次是1、2、……、7、8号）依次插入白橙，橙，白绿，蓝，白蓝，绿，白棕，棕8根线。

如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。

这是一种用得最多的联接方式，能用于异种网络设备间的联接，如：HUB普通口－HUB级联口、PC－HUB（SWITCH）、HUB级联口－SWITCH、SWITCH－ROUTER1。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B，T568A 标准和T568B标准线序比较见表：实验2－1），则称这根双绞线为：跨接线式或交叉线。

能用于同种类型设备联接，如：PC－PC、HUB－HUB普通口、HUB级连口－HUB级连口、1PC——计算机、HUB——集线器、SWITCH——交换机、ROUTER——路由器SWITCH－SWITCH、ROUTER－ROUTER，也可用于联接HUB－SWITCH。

RJ45双绞线水晶头的制作方法

RJ45 双绞线水晶头的制作方法
RJ45 双绞线水晶头的制作方法
做RJ45 双绞线的时候我们的一般原则是：
12 用一股绞在一起的线,
36 用一股绞在一起的线，
其它线随便接，两边一致就可以了。

用于HUB 级连或不通过HUB 连两台计算机的线，
我就是一头不动，另一头1-2,3-6 上面的线对互换位置就可以了。

但是你看看专业网络公司的布线，也是和我说的颜色一致的。

双绞线中是8 根线,分成4 对,两两绞起来,
绿和白绿绞,蓝和白蓝绞,....
我的表示方法是：
铜片向上,连线在下方,从左向右数:12345678 这些数字指示位置，所谓的1236 的接法.
1236 是上行和下行数据传输线,12 一对,36 一对,
RJ45 接双绞线定义为：
1 Rx+
2 Rx-
3 Tx+
6 Tx-
其余4,5,7,8 都NA。

家用网线水晶头制作，没有你想的那么难

家用网线水晶头制作，没有你想的那么难
家用网线水晶头制作，没有你想的那么难
家里的网线水晶头用的时间长了，容易损坏，有时被老鼠咬坏，或者被锋利的物体挂坏等等原因。

关于网线水晶头的制作，但对于没有接触过的朋友看到一根网络里面这么多线就晕了，线序是什么啊，觉得制作起来比较麻烦，今天就来与大家一起说说网线水晶头接法图解，需要的朋友可以参考下:
网线水晶头接法所需工具:
8P槽的压线钳一把。

RJ-45插头，5类水晶头若干。

5类网线若干米，根据自己所需的长度裁剪。

网线水晶头接法图解步骤:
一、用压线钳将网线的胶皮剪掉长约4cm，如下图。

胶皮剪掉长约4cm
二、按照下图标准线序把网线排列好，我们现在制作只要记住一种，就是568B线序，具体线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

网线的两端线序一样，如下图。

三、把8股线末端用网线钳剪齐。

用网线钳剪齐
四、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。

有塑料弹簧片的一端向下，有金属针脚的一端向上。

五、把水晶头插入8P的槽内，用力的握紧压线钳即可！
把水晶头插入8P的槽内，用力的握紧压线钳即可！。

RJ45水晶头的制作方法

R J45水晶头的制作方法(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除RJ45水晶头网络连接器的制作方法将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧EIA/TIA-568A标准的线序：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8EIA/TIA-568B标准的线序：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8步骤1，用RJ-45压线钳的切线槽口剪裁适当长度的双绞线。

如下图所示：步骤2，用RJ-45压线钳的剥线口将双绞线一端的外层保护壳剥下约（太长接头容易松动，太短接头的金属刀口不能与芯线完全接触），注意不要伤到里面的芯线，如下图所示：步骤3，将4对芯线成扇形分开，按照相应的接口标准（ EIA/TIA-568A或 EIA/TIA-568B，见附录）从左至右整理线序并拢直，使8根芯线平行排列，整理完毕用斜口钳将芯线顶端剪齐，如下图所示（此处为 EIA/TIA-568B标准）：步骤4，将水晶头有弹片的一侧向下放置，然后将排好线序的双绞线水平插入水晶头的线槽中，注意导线顶端应插到底，以免压线时水晶头上的金属刀口与导线接触不良。

，如下图所示：步骤5，确认导线的线序正确且到位后，将水晶头放入压线钳的RJ-45夹槽中，再用力压紧，使水晶头加紧在双绞线上。

最好是反复握几次。

至此，网线一端的水晶头就压制好了。

如下图所示：压制过与未压制过的水晶头对比，左侧为压制过的，铜压刀已经完全没入水晶头内。

如下图所示：步骤6，同理，制作双绞线的另一头接头。

此处注意，如果制作的是交叉线，两端接头的线序应不同。

步骤7，使用网线测试仪来测试制作的网线是否连通。

防止存在断路导致无法通信，或短路损坏网卡或集线器。

将网线两端的RJ45水晶头插入测试仪的两个接口之后，打开测试仪的开关，可以看到测试仪上的两组指示灯都在闪动。

RJ45网络接头和RJ11电话线接头制作方法

RJ45网络接头和RJ11电话线接头制作方法一、RJ45直连/交叉连接方法RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2），通常使用的都是T568B标准。

T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（常用）T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕图2：RJ45网线插头的T568B线序T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（常用）图1：RJ45网线插头的T568A线序T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A用于不同设备相连（如网卡到交换机/路由器）交叉线：交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有： 1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据； 2. 集线器←—→集线器； 3. 交换机←—→交换机两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，RJ45型网线插头与网线的接法是：一端按 T568A 线序接，一端按T568B线序接，然后网线经RJ45插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的IP地址：可以选择 192.168.0.1 ———192.168.0.254 之间任何值作为这两台电脑的IP地址，注意IP地址不要重复使用2. 设置每台电脑的子网掩码为： 255.255.255.03. 设置每台电脑的网关一样：例如，如果第一台电脑的IP地址是 192.168.0.1，第二台电脑的IP地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.1004. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了二、RJ45的8条线作用说明橙白橙绿白蓝蓝白绿棕白棕 123 456781、2用于发送数据(TX)，3、6用于接收数据（RX），4、5，7、8是双向线。

双绞线RJ45连接头的制作

双绞线RJ45连接头的制作1.准备工具和材料制作RJ45连接头所需的工具和材料包括：RJ45连接头、双绞线剥线钳、线切割钳、网线管理带、网线电缆。

2.剥线首先，使用双绞线剥线钳剥开网线电缆的外皮，露出内部的四对双绞线。

同时注意不要剥伤内部的双绞线。

3.整理双绞线将四对双绞线按照颜色顺序依次整理，通常采用568B标准，顺序为橙白、橙色、绿白、蓝色、蓝白、绿色、棕白、棕色。

4.截断双绞线使用线切割钳将整理好的双绞线截断，留下适当长度的双绞线，一般为15-20mm。

5.插入RJ45连接头将整理好的双绞线插入到RJ45连接头的插槽中，同时注意按照标准顺序插入，确保每对双绞线都插入到连接头的相应插槽中。

6.压接连接头使用RJ45压接工具，将连接头插入到压接工具的插槽中，确保插头和压接工具完全对齐。

然后，用力将压接工具的手柄压紧，将插头和双绞线紧密连接。

7.检查连接质量完成压接后，检查连接头和双绞线的连接质量。

用手轻轻拉扯连接头和双绞线，确保其紧固并没有松动。

8.切断多余的双绞线使用线切割钳将连接头上多余的双绞线切断，确保连接头的外部整洁。

9.使用网线管理带固定连接头最后，使用网线管理带固定连接头和双绞线，以提高连接的稳固性和耐久性。

需要注意的是，在制作RJ45连接头时，还应注意以下几点：-熟练掌握RJ45连接头的制作步骤，并注意遵循标准顺序插入双绞线，以确保连接的可靠性和稳定性。

-使用适合的工具进行操作，例如双绞线剥线钳、线切割钳和压接工具，确保操作的准确性和安全性。

-连接头和双绞线的连接质量对于网络信号的传输非常重要。

因此，在连接完成后务必进行严格的质量检查。

总结：双绞线RJ45连接头的制作是网络安装中不可或缺的步骤，掌握好制作连接头的步骤和技巧，保证连接头的质量和稳定性，对于网络的性能和稳定性起到至关重要的作用。

RJ45水晶头的制作

三用压线钳剥线刀RJ45接头（水晶头）实训一 RJ45 水晶头的制作568A 物理线路接线方式568B 物理线路接线方式实验步骤 :第一步 :将线缆穿上保护套 .利用压线钳的剥线口或专用剥线钳，将双绞线的外皮剥去3---5 厘米。

露出里面的 4 个线对。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ － 45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

第二步 :分线 : 调整线序为以下顺序：左一橙色线对；左二绿色线对；左三蓝色线对；左四：棕色线对 .第三步 :按 568B 标准 ,从左到右将线序排列为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕. 将裸露出的双绞线用压线钳剪齐. 剩下约 14mm 的长度，将水晶头端口面向自己,水晶头小尾巴 (卡簧 )朝下 ,将线插入水晶头的底端 ,八根线全部到位后,用压线钳将水晶头用力压实 .实训二 :交叉线缆的制作与测试实验步骤1. 截取一段双绞线，并在一端压制按568B 标准压制 RJ45 接头 .2. 在线缆另一端按568A 压制一个RJ45 接头 .3.测试，测试交叉缆时，测试仪的绿灯是交替亮起的。

测试仪的主机信号灯依次点亮的顺序为 1.2.3.4.5.6.7.8.而测试仪远端机信号灯依次点亮的顺序为 3.6.1.4.5.2.7.8.如图是交叉线的标准接法。

把水晶头的金属接触点向上，其中一端从左至右分别是“橙白 -橙 -绿白 -蓝 -蓝白 -绿 -棕白 -棕”，另外一端是“绿白-绿-橙白-蓝-蓝白-橙-棕白-棕”。

实训三 :直通缆的制作与测试1. 截取一段双绞线 ,在双绞线的二端分别按568B 标准压制一个 RJ45 接头，其步骤同上述完全相同。

2. 测试 : 首先将双绞线的二个插头分别插入简易测线仪的二个RJ45 接口中。

3. 打开测线仪的开关，此时应看到一个灯在闪烁，表示其已开始工作。

双绞线RJ45连接头的制作

双绞线RJ45连接头的制作一、双绞线网线的制作双绞线网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可，这在上一篇已作详细介绍，在此就不再赘述了。

双绞线网线的制作其实就是网线水晶头的制作。

这类网线制作的难点就是不同用途的网线跳线规则不一样，下面先来看最基本的直通五类线（不用跳线）的制作方法，其它类型网线的制作方法类似，不同的只是跳线方法不一样而已。

1. 直通RJ-45接头的制作为了方便读者理解，下面以Step-By-Step方式一步步向大家介绍这类网线的制作方法，后面的章节及内容也尽量按这一方式进行。

第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

当然也可使用专门的剥线工具来剥皮线。

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。

先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。

2RJ45、RJ11水晶头制作

至少是3类以上。
指目前在ANSI和EIA／TIA568标准中指定的电缆。该电缆的频率带宽最高为16MHz，最高传输速率为10Mbit／s，主要应用于语音、
10Mbit／s以太网和4Mbit／s令牌环，最大网段长为100m，采用RJ
形式的连接器，目前一般只作为单独的语音信号传输。
2.2.3 双绞线的分类——按电气性能分类
任何电缆都有一定的寿命，在使用一段时间后，由于材料老化，导体电阻变大，绝缘介质的漏电流增加。当电缆的衰减常数比标称值增加 10%-15%时，该电缆就应该更新。一般电缆的寿命根据质量和适用场合的不同在 7-20年之间
温度系数表示温度变化对电缆特性的影响程度，温度升高，电缆的损耗增加，温度降低，电缆的损耗减少。如电缆衰减值的温度变化量为 0.2%dB/℃，则表明温度变化1℃，电缆衰减量在原基础上变化0.2%；若温度变化为±25 ℃，则电缆的衰减量变化为 ± 5%dB。
2.3 双绞线的结构及分类视频
下面通过一段视频，讲述双绞线的结构及分类:
2.4 双绞线的性能指标
2.4.1 双绞线的性能指标——衰减
对于双绞线，使用者最关心的是表征其性能的几个指标。这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。
衰减
1.衰减（Attenuation）衰减是沿链路的信号损失度量。衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。衰减用“db”作单位，表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。
2.4.2 双绞线的性能指标——近端串扰
近端串扰
2.近端串扰串扰分近端串扰和远端串扰（FEXT），测试仪主要是测量NEXT，由于存在线路损耗，因此FEXT的量值的影响较小。近端串扰（NEXT）损耗是测量一条非屏蔽双绞线链路中从一对线到另一对线的信号耦合。对于非屏蔽双绞线链路，NEXT是一个关键的性能指标，也是最难精确测量的一个指标。随着信号频率的增加，其测量难度将加大。NEXT并不表示在近端点所产生的串扰值，它只是表示在近端点所测量到的串扰值。这个量值会随电缆长度不同而变，电缆越长，其值变得越小。同时发送端的信号也会衰减,对其它线对的串扰也相对变小。实验证明，只有在40米内测量得到的NEXT是较真实的。如果另一端是远于40米的信息插座，那么它会产生一定程度的串扰，但测试仪可能无法测量到这个串扰值。因此，最好在两个端点都进行NEXT测量。大部分测试仪都配有相应设备，使得在链路一端就能测量出两端的NEXT值。NEXT测试的结果参照下表：

RJ45水晶头压法(图示)

网线做法一．水晶头的顺序将水晶头有塑料弹片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚。

二．布线标准目前,最常使用的布线标准有两个,即T568A标准和T568B标准。

在网络施工中，建议使用T568B标准。

T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

实际上在10M 100M网络中，仅仅使用1、2及3、6 这四根线。

两边使用同样标准的线称为直通线，两边使用不同样标准的线称为级联线。

直通线，两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

级联线，一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

PC-PC:级联线 PC-HUB:直通线HUB普通口-HUB普通口:级联线 HUB级连口-HUB级连口：级联线 HUB普通口-HUB级连口：直通线三、制作步骤如下：步骤 1：将双绞线的外皮除去2－3厘米。

交达在线步骤2：剥线完成后的双绞线电缆如右图所示。

交达在线步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝交达在线交达在线步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

交达在线左一：橙左二：绿左三：蓝左四：棕交达在线步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

交达在线需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

RJ45网线接头制作程序(图示)

RJ45接头网线DIY网络初学者经常为自己做网线而苦恼，不用愁，本文通过十一个步骤教你轻松学会RJ45接头网线的制作！EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图所示。

图中上方的折线表示这两根针脚连接的是一对双绞线。

T568A规定的连接方法是：1——白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）2——绿色3——白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）4——蓝色5——白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）6——橙色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色T568B规定的连接方法是：1——白–橙2——橙色3——白–绿4——蓝色5——白–蓝6——绿色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色在通常的工程实践中，T568B使用得较多。

不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。

这里特别要强调一下，线序是不能随意改动的。

例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。

但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。

1准备2转被剥线3抽出外套层4露出4对电缆5按序号排好7剪断8剪断后10准备压实11A压紧完成两机对连网线的制作：电缆线的一端电缆线的另一端针脚1————————针脚3针脚2————————针脚6针脚3————————针脚1针脚6————————针脚2。

RJ45水晶头和网络模块制作

RJ45水晶头和网络模块制作一、RJ45水晶头1.1 概述RJ45水晶头是连接网线和设备网口的关键部件，常用于网络设备、电脑、路由器、交换机、网络摄像头等设备上。

1.2 制作工具制作RJ45水晶头需要以下工具：•RJ45水晶头（8针）•网线钳•手动钳•网线测试仪1.3 制作步骤步骤1：将网线剥开使用网线钳将网线的套线剥开，露出8条绞合线。

步骤2：排线将绞合线按照568B标准排线（一般网线采用568B标准），其中白绿线和绿线、白橙线和蓝线、橙线和白蓝线、棕线和白棕线依次相对应。

步骤3：剪线用手动钳把排好序的八根线依次切平。

步骤4：插入水晶头将剪平后的8根线依次插入水晶头的8个插孔中。

步骤5：压入水晶头把插好线的水晶头放进压线钳中，按照操作说明进行压线。

压线后把水晶头的侧边压平。

步骤6：测试使用网线测试仪测试制作的RJ45水晶头是否正常工作。

二、网络模块2.1 概述网络模块是一个集成了计算机网络模块的硬件设备，它通过自身的程序、驱动或直接运行网络协议，实现计算机网络的功能，可以使计算机与外部设备进行交流、数据传输和共享等操作。

2.2 制作工具制作网络模块需要以下工具：•ESP8266模块•USB转TTL模块•杜邦线•面包板2.3 制作步骤步骤1：连接USB转TTL和ESP8266使用杜邦线将ESP8266模块与USB转TTL模块相连接。

将ESP8266模块的GND（地）与USB转TTL模块的GND相连，VCC（供电电压）由USB转TTL模块供电，CH_PD（使能端）接VCC，TXD（发送端）连接USB转TTL模块的RXD （接收端），RXD（接收端）连接USB转TTL模块的TXD（发送端）。

步骤2：上电将USB转TTL模块通过USB线连接电脑上，接通ESP8266模块的电源。

步骤3：烧录固件将ESP8266模块烧录程序，具体方法可以参考官方文档。

步骤4：制作网络模块将烧录好程序的ESP8266模块插入面包板中，连接好需要使用到的其他电路，制作成一个完整的网络模块。

RJ45水晶头的制作和网线连接

RJ45水晶头的制作和网线连接2009-01-23 10:14RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

rj45水晶头制作步骤教程

rj45 水晶头制作步骤教程RJ45 水晶头接网线的线序有两个标准从引针1 至引针8 对应线序为：T568A：①白-绿、②绿、③白-橙、④蓝、⑤白-蓝、⑥橙、⑦白-棕、⑧棕T568B：①白-橙、②橙、③白-绿、④蓝、⑤白-蓝、⑥绿、⑦白-棕、⑧棕一般习惯用T568B，既白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

一、水晶头的制作步骤1：剪断利用压线钳的剪线刀口剪取适当长度（至少0.6 米，最多不超过100 米）的网线。

步骤2：剥皮利用双绞线剥线器（实际用什幺剪都可以）让刀口划开双绞线的保护胶皮，将双绞线的外皮除去2－3 厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，步骤4：将绿色线对与蓝色线对放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

线序为以下顺序：左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，白色混线朝前。

需要特别注意的是，绿色条线应该与蓝色条线对换位置。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

线序排列为左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4 只脚的位置。

应该将绿色线放在第6 只脚的位置才是正确的，因为在100BaseT 网络中，第3 只脚与第6 只脚是同一对的，所以需要使用同一对线。

步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm 的长度，之所以留下这个长度是为了符合EIA／TIA 的标准，您可以参考有关用RJ-45 接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45 接头的引脚内（水晶头平的一面向上），第一只引脚内应该放白橙色的线，其余类推。
