无纸记录仪的通道组态设置

合集下载

Endress+Hauser RSG30 多通道无纸记录仪简明操作指南说明书

简明操作指南Ecograph T RSG30多通道无纸记录仪用于显示、记录测量参数，可实现数据通信KA199R/09/zh/13.1071122743软件版本号：ETU00xA，V2.02.xxRSG30概述快速、简单地进行仪表调试：1. 阅读安全指南→ä 5⇓2. 安装设备→ä 7⇓3. 设备接线→ä 9⇓4. 安装配套PC软件→ä 16⇓5. 将设备连接至PC机→ä 17⇓6. 设置设备(通过配套PC软件设置)→ä 17⇓7. 将设置文件传输至设备中→ä 17简明操作指南记录仪内置操作指南。

便捷的操作系统使仪表能满足多种应用场合的要求，特别适用于无纸记录。

直接按下记录仪显示屏上的按钮开关(下图箭头所指按钮)，即可显示仪表的内置菜单。

仪表包装内含《简明操作指南》手册，是记录仪内置操作指南的必要补充，帮助用户查询仪表内置菜单及链接文本中未描述的内容。

E图1：操作按键(例如：调用Setup菜单中的Help功能选项)2Endress+HauserRSG30本文档为仪表的《简明操作指南》。

详细信息请参考仪表《操作手册》和随付CD光盘中的其他技术文档资料。

本《简明操作指南》不可替代仪表包装内的《操作手册》！完整的仪表文档资料包括：•《简明操作指南》•CD光盘，内含下列技术文档：— 《操作手册》— 测量原理基础— 防爆认证和安全指南Endress+Hauser3RSG30目录1 安全指南 . . . . . . . . . . . . . . . . .5 1.1 用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . 5 1.3 操作安全 . . . . . . . . . . . . . . . . . . . . . . . . . 51.4 安全图标和符号说明 . . . . . . . . . . . . . . . . 62 检验 . . . . . . . . . . . . . . . . . . . . .6 2.1 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . 63 安装 . . . . . . . . . . . . . . . . . . . . .7 3.1 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . 7 3.2 安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . 73.3 机械锁定 . . . . . . . . . . . . . . . . . . . . . . . . . 84 接线 . . . . . . . . . . . . . . . . . . . . .9 4.1 快速接线指南 . . . . . . . . . . . . . . . . . . . . . . 9 4.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . 124.3 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . 135 调试和操作 . . . . . . . . . . . . . . .14 5.1 显示和操作单元 . . . . . . . . . . . . . . . . . . . 14 5.2 操作语言设置 . . . . . . . . . . . . . . . . . . . . . 15 5.3 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 5.4 通信；安装PC软件 . . . . . . . . . . . . . . . 16 4RSG30安全指南Endress+Hauser 51安全指南1.1用途RSG30是一款电子记录仪，用于读取、显示、记录、分析、远程传输测量参数，并可在非防爆测量场合中读取模拟输入和数字输入信号。

附TSR系列彩色无纸记录仪带PID控制增强功能补充说明

MSR系列彩色无纸记录仪带PID控制增强功能使用说明一、概述MSR系列仪表可扩展PID调节功能，每台仪表最多可控制4个调节回路。

仪表带自整定功能，可控制开关量输出或变送输出，支持外给定、手/自动切换、正/反作用控制及32段曲线控制。

适合温度、压力、液位、湿度等工艺曲线的精确控制。

使用带PID调节的MSR系列仪表前，应先阅读有关MSR系列仪表的使用说明书，以下只介绍有关PID调节的内容。

（一）主要特点1. 带自整定功能，方便确定PID调节参数。

2. 32段程序控制，可设置任意大小的升、降温斜率。

3. 可随意跳转、循环及暂停的控制段功能。

4. 每个控制回路带2个报警开关，可通过报警输出控制某些设备连锁动作，完成定时器及可编程控制器的部分功能。

5. 拟合曲线平滑设置的折线，能获得无超调及欠调的优良控制特性。

6. 控制中可随意对曲线程序进行修改，执行暂停及运行操作。

（二）与MSR系列标准型仪表的不同点与标准型仪表相比，PID增强型仪表的基本参数功能及参数设置与标准型仪表兼容，增加了以下内容：1. 组态界面中增加了“控制组态”选项，可设置各控制回路的相关参数。

2. 显示界面中增加了“PID控制画面”，可显示控制回路的运行状态。

3. 程序中还增加了PID控制及自整定算法。

（三）概念解释程序段段号可从1—32，当前段（No）表示目前正在执行的段。

时间段指程序段运行的总时间，单位是分钟，数值从1－9999。

运行时间指当前段已运行时间，它总是小于段时间，当运行时间达到段时间时，程序转往下一段运行。

跳转程序段可编程自动跳转到任意段执行，可实现循环控制。

通过设置当前段No的数值，可实现人工跳转。

另外，如果程序段号已运行到第32段，则自动再跳转到第1段运行。

暂停/运行程序在运行状态时，时间计时。

程序在暂停状态下，时间停止计时。

在运行中遇到运行时间设置为0的段，程序自动进入暂停状态。

暂停/运行操作也可人为执行暂停操作。

kh200无纸记录仪说明书[1]

1、前言1.1、前言请在使用仪表前先仔细阅读本说明书。

1.2、配件清单1.3、注意事项⏹用户打开仪表包装后，请先检查仪表外观是否有损坏，接着再检查仪表的型号是否与您的定货相符，若有出现上述的问题请立即与本公司更换。

⏹请在了解了仪表的接线和操作后再测试或者安装仪表，仪表初次使用将需要较长时间初始化（大概需要4到10分钟左右）。

⏹请在仪表允许的工作条件下使用仪表。

一般情况下用户不要擅自拆开仪表，以免发生危险；如仪表出现故障，请先与本公司技术人员联系，在技术人员允许和指导下方可拆开仪表。

⏹请不要用有机溶液清洗LCD屏幕，以免损伤屏幕。

⏹仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。

如仍不能解决问题请与本公司技术人员联系。

2、概述2.1、主要特点✧采用128×64点阵LCD，宽视角，高亮度，高对比度。

✧全中文菜单设计，画面直观，信息丰富，人机界面友好，易学易用，操作快捷。

✧采用贴片技术(SMT)，设计更加简洁。

✧多通道输入，支持多种输入类型，现场配置灵活方便。

✧热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。

✧采用大容量存储体，基本配置2MB（用户有特殊需要可再增加），超长记录时间。

2.2、技术指标●输入规格（一台仪表即可兼容）：热电偶：K、S、E、J、T、B、N线性电压：0－5V、1－5V等线性电流：0－10mA、4－20mA等（若订货时未注明需外接500Ω或250Ω精密电阻）扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表）●测量范围：K ( -50 ~ 1300℃)、S ( -50 ~ 1700℃)、T ( -200 ~ 350℃) 、E ( 0 ~ 800℃)、J ( 0 ~ 1000℃)、B ( 300 ~ 1800℃)、N ( 0 ~ 1300℃)Cu50 ( -50 ~ 150℃) 、Pt100 ( -200 ~ 600℃)、Cu100 ( -50 ~ 150℃)线性输入：-29999－29999由用户定义●测量精度：0.2级（热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时）；0.2%FS±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）●响应时间：≤1秒（设置数字滤波参数等于0时）●报警功能：上限、上上限、下限、下下限等4种方式，最多可带2路报警输出，可复用。

常用的几种无纸记录仪组态方式无纸记录仪是如何工作的

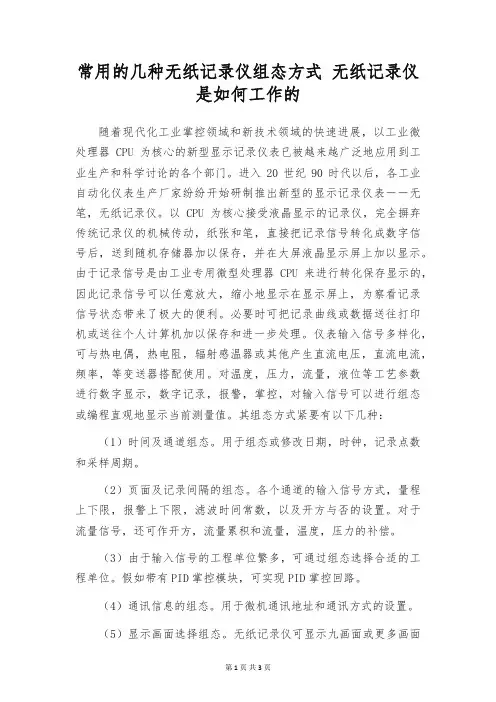

常用的几种无纸记录仪组态方式无纸记录仪是如何工作的随着现代化工业掌控领域和新技术领域的快速进展，以工业微处理器CPU为核心的新型显示记录仪表已被越来越广泛地应用到工业生产和科学讨论的各个部门。

进入20世纪90时代以后，各工业自动化仪表生产厂家纷纷开始研制推出新型的显示记录仪表－－无笔，无纸记录仪。

以CPU为核心接受液晶显示的记录仪，完全摒弃传统记录仪的机械传动，纸张和笔，直接把记录信号转化成数字信号后，送到随机存储器加以保存，并在大屏液晶显示屏上加以显示。

由于记录信号是由工业专用微型处理器CPU来进行转化保存显示的，因此记录信号可以任意放大，缩小地显示在显示屏上，为察看记录信号状态带来了极大的便利。

必要时可把记录曲线或数据送往打印机或送往个人计算机加以保存和进一步处理。

仪表输入信号多样化，可与热电偶，热电阻，辐射感温器或其他产生直流电压，直流电流，频率，等变送器搭配使用。

对温度，压力，流量，液位等工艺参数进行数字显示，数字记录，报警，掌控，对输入信号可以进行组态或编程直观地显示当前测量值。

其组态方式紧要有以下几种：（1）时间及通道组态。

用于组态或修改日期，时钟，记录点数和采样周期。

（2）页面及记录间隔的组态。

各个通道的输入信号方式，量程上下限，报警上下限，滤波时间常数，以及开方与否的设置。

对于流量信号，还可作开方，流量累积和流量，温度，压力的补偿。

（3）由于输入信号的工程单位繁多，可通过组态选择合适的工程单位。

假如带有PID掌控模块，可实现PID掌控回路。

（4）通讯信息的组态。

用于微机通讯地址和通讯方式的设置。

（5）显示画面选择组态。

无纸记录仪可显示九画面或更多画面的显示。

可通过组态，选择最需要显示的画面。

（6）报警信息的组态。

每个通道的上上限，上限，下下限和下限报警触点的设置。

无纸记录仪是将工业现场的各种需要监视记录的输入信号，比如流量计的流量信号、压力变送器的压力信号、热电阻和热电偶的温度信号等，无纸记录仪通过高性能32位ARM微处理器进行数据处理。

上海绎捷自动化 R3000 R4000智能无纸记录仪说明书

记录天数
=
FLASH容量(MB) ×1024×1024× 记录间隔(秒) 通道数×16× 24× 3600
(天)
注意代入数值的单位要与公式中一致。
¾ 数据备份和转存： 1G、2G、4G 及其它可以兼容的 U 盘； ¾ 热电偶冷端补偿误差： ±1℃ ； ¾ 断电保护：内置 FLASH 存储器保护参数和历史数据，断
第八章故障分析及排除......................54
第九章服务指南...................................56
上海绎捷自动化科技有限公司
R3000/R4000 无纸记录仪说明书
第一章概述
随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的控制室仪表取代。在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。在征求广大用户的各种需求的基础上，上海绎捷自动化科技有限公司经过多年连续开发和生产，已经成功推出一系列仪表，能够满足各类用户的各种不同使用场合的需求。
间全隔离，隔离电压大于1000V； ¾ 隔离阻抗： 20MΩ @ 1000V； ¾ 记录容量： 64/128/192/248MB（FLASH 容量可选择）； ¾ 电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）； ¾ 电流输入：0-10mA、4-20mA（阻抗 250Ω）； ¾ 热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻
R3000/R4000 无纸记录仪说明书
注意事项

无纸手动操作记录仪使用说明书

3、仪表的安装（1）、在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间外型尺寸尺寸类型A型B型C型宽1608096高8016096深110110110选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段向后搜索追忆时段过程中，用于停止搜索测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标手动调节控制时，用于手动/自动操作和切换确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。

开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心备注：如果控制输出为阀门正反转输出，要将第3报警类型设为“PWP”，第4报警类型设为“PWN”。

3)“输出”参数报警值报警回差报警通道输入通道报警类型报警值报警回差报警通道输入通道报警类型报警值报警回差-1999 ——999999字0 —— 999999字051—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字061—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字报警点设定值报警点回差值第五报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值第六报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值10000501NO10000601NO1000名称输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型设定范围0101，02，03NO：无输出电流：0～20 mA，0～10 mA，4～20 mA电压：0～5 V，1～5 V，0～10V-1999 —— 999999字0%-1999 —— 999999字100%0201，02，03同上说明第一输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第二输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）出厂预置值01014—20mA 00100010001014—20mA注1、当输入通道等于3，即对应手动控制输出时，输出下限一定要设为0，输出上限一定要设为100.000；4)“设定”参数（不开放）5)“手操”参数输出下限输出上限输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型输出下限输出上限-1999 —— 999999字0%-1999 —— 999999字100%0301，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%0401，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第三输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第四输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）00100010001014—20mA00100010001034—20mA001000100名称输出类型设定范围mA/V:电压/电流输出FW0:无阀位反馈正反转控制输出FW1:带阀位反馈正反转控制输出说明控制输出信号类型出厂预置值mA/V。

无纸记录仪的使用

实验二无纸记录仪的使用一、目的及要求：1．选择不同的输入方式，通过对无纸记录仪的各通道进行组态，熟练掌握其组态方法。

2．通过对各通道记录特性的实际操作和观察，学会该仪表的使用方法，掌握标准信号传输的含义和使用。

二、装置(一)实训所需的仪器、设备及工具 1．无纸记录仪一台型号AR3000。

2．直流信号源。

3．毫安表_____。

4．电压表_____。

（二）实验装置连接图无纸记录仪与信号源接线图三、实验内容1 。

数显通道电流信号输入设置与校验（1）选择第一通道为标准电流输入通道，4-20mA ，测量范围0~1000℃，（2）根据要求进行连线，并对无纸记录仪进行组态；（3）输入4，8，12，16，20mA 相对应的电位参数，认真观察各参数的变化，并准确记录记下正反行程的每个数据。

2. 数显通道电压信号输入设置与校验（1）选择第2通道为标准电压输入通道，1-5v ，测量范围0~10m ，（2）根据要求进行连线，并对无纸记录仪进行组态；（3）输入1，2，3，4，5V 相对应的电位参数，认真观察各参数的变化，并准确记录记下正反行程的每个数据。

四、数据记录表格：热电偶 75AR3000型无纸记录仪校验记录表第一通道，显示温度，测量范围0-1000℃第二通道,显示液位，测量范围：0-10m输入信号mA 理论值/℃实测显示值/℃输入信号V理论值/m 实测显示值/m正行程反行程正行程反行程4 1 8 2 12 3 16 4 20 5校验结论：。

无纸记录仪说明书

前言非常感谢贵单位使用本公司生产的无纸记录仪。

本安装使用手册是以初次购买者或考虑选用者为对象，对无纸记录仪功能及其使用进行说明。

✓使用无纸记录仪之前，敬请仔细阅读本手册，在充分理解的基础上，再对无纸记录仪进行安装、操作和维护，错误的安装或使用会导致仪表损坏。

✓公司产品持续发展改进。

我们保留在预先不通知的情况下，对此手册中描述的任何产品进行修改和改进的权利；我们保留在预先不通知的情况下，修改或废止本文档的权利。

对改进的产品如有相应的安装使用手册或改进说明，若本手册中的描述与仪表实物存在不符，请以实物为准。

✓严禁擅自对无纸记录仪进行任何改造！如由此造成的事故，本公司恕不负责。

✓本公司向最终用户保证，该仪表供货时的硬件、附件在材质和制造工艺上都不存在任何缺陷。

在仪表到货之日起的1年质保期内，仪表如有缺陷，本公司给予免费维修或更换。

目录前言 (I)1.1概述 ................................................................................................................................................................... ３1.2主要特点 ........................................................................................................................................................... ３1.3.1技术参数 ................................................................................................................................................... ３1.3.2万能输入类型量程表 ............................................................................................................................... ５第二章规格选型 ........................................................................................................................................................ ５第三章开箱检查 ...................................................................................................................................................... ５2.1外包装检查....................................................................................................................................................... ５3.2开箱................................................................................................................................................................... ５3.3箱内货物清单................................................................................................................................................... ６第四章安装与接线 .................................................................................................................................................... ６4.1使用环境........................................................................................................................................................... ６4.2安装开孔尺寸................................................................................................................................................... ６4.3安装步骤........................................................................................................................................................... ７4.4接线................................................................................................................................................................... ７4.4.1 端子说明 .................................................................................................................................................. ７4.4.2 电源线的连接 .......................................................................................................................................... ７4.4.3 信号线的连接 .......................................................................................................................................... ８4.4.4 通讯线的连接 .......................................................................................................................................... ８第五章操作说明 ........................................................................................................................................................ ８5.1操作面板 ........................................................................................................................................................... ８5.2操作主菜单 ....................................................................................................................................................... ９5.3曲线显示界面 ............................................................................................................................................... １０5.4数值显示 ....................................................................................................................................................... １１5.5记录追忆界面 ............................................................................................................................................... １２5.6报警追忆界面 ............................................................................................................................................... １４5.7组态菜单设置 ............................................................................................................................................... １５5.7.1系统组态设置 ....................................................................................................................................... １６5.7.2通道组态设置 ....................................................................................................................................... １８5.7.3报警组态 ............................................................................................................................................... １９5.7.4通讯组态 ............................................................................................................................................... ２０5.7.4.1 串口实时传送数据 .......................................................................................................................... ２１5.7.4.2 串口实时打印数据 .......................................................................................................................... ２１5.7.4.3 U盘转存数据 ................................................................................................................................... ２２第六章故障分析及排除 ........................................................................................................................................ ２４第一章概述1.1概述无纸记录仪是特别针对各种工业过程控制现场实际情况设计生产的新型仪表。

80-160无纸记录仪说明书全文

SmeRMi系列无纸记录仪说明书一、产品介绍SmeRMi系列为多路万能输入单色无纸记录仪，采用基于PIC处理器，实现高速信息采集和处理，大容量闪存芯片可实现超长时间数据存储。

可以输入热电偶、热电阻、标准电流、标准电压等信号。

具有通道电源隔离、继电器输出、温压补偿、通讯功能。

二、功能特点128*64点阵液晶图形显示屏，LED背光、画面丰富、信息量大；采用基于PIC的高速、高性能微处理器，可以同时实现多路信号的检测、记录、显示；采用大容量FLASH闪存芯片存储历史数据，超长时间数据存储，掉电永不丢失数据。

集成硬件时钟，掉电后也能准确运行；全隔离万能输入，可输入多种信号，无需更换硬件，通过仪表组态即可；中英文组态菜单，实现对系统信息、通道状态、各通道的报警阀值、通信方式等信息进行设置，软件密码锁保证用户组态安全；新型开关电源，170~264VAC范围内正常工作；三、技术指标-０-SmeRMi 系列无纸记录仪说明书四、仪表外形尺寸及开孔尺寸+1五、选型表SmeRMi 系列无纸记录仪说明书-２-六、SmeRMi 系列无纸记录仪操作说明6.1 操作面板操作面板的定义【菜单】：进入菜单选项键，或退出本菜单返回上一级菜单；【确定】：对当前的选项进行确认；【0-9】：为0-9数字输入键；【】、【】：功能选项下的选项切换；【】、【】：光标移动以及历史曲线界面下的曲线移动；6.2 操作主菜单图6.2.1 操作主菜单无纸记录仪上电后出现欢迎界面，经过几秒钟的停留后自动进入实时曲线显示界面（图6.3.1），按键，界面返回操作主菜单（图6.2.1）。

曲线显示)数值显示)、追忆记录)组态设置)。

如果需要选择某项功能时，通过或按钮，使光标反显在该选项上，然后按键，进入相应功能界面。

6.3 曲线显示界面在操作主菜单中，通过或键，进入曲线显示的界面，如图6.3.1。

图6.3.1 曲线显示界面曲线显示界面显示的内容有：日期时间、当前通道、实时测量值、单位、曲线时间跨度、曲线、屏幕曲线数值范围等信息。

精致型单色无纸记录仪-使用说明书

前言非常感谢使用本公司生产的精致型单色无纸记录仪。

本手册提供对精致型单色无纸记录仪使用时关于安装、运行操作、参数设置、故障诊断等方面的方法，在使用精致型单色无纸记录仪之前，敬请仔细阅读本手册并妥善保管在便于随时翻阅处。

装箱物品精致型单色无纸记录仪安装支架说明书产品合格证数据管理软件光盘1 精致型单色无纸记录仪台 12 安装支架（含螺钉）根 2 用于盘式安装固定3 说明书本 14 产品合格证/保修卡份 15 数据管理软件（光盘）张 16 RS-232C/485转换模块个可选配件7 RS-232C通讯线根可选配件8 U盘个可选配件9 微型打印机（含其附件）个可选配件注意事项开箱时如发现仪表因运输而致的破损，请与厂家联系本系列仪表适用于一般工业场合，如有特殊的使用要求请另行设置保护装置为了您和仪表的安全，请勿带电安装。

请使用额定电压的供电电源，正确接线，妥善接地，接通电源后，请不要触摸仪表后部的接线端子，以防触电仪表请安装在室内，安装位置请保证通风顺畅（以防仪表内部温度过高），避开风雨和太阳直射，切勿在下列场合中安装：温度和湿度超过使用条件的场合有腐蚀性、可燃性或爆炸性气体的场合有大量粉尘、盐及金属粉末的场合水、油及化学液体易溅射到的场合有直接振动或冲击的场合电磁发生源的场合仪表在靠近电源动力线、强电场、强磁场、产生静电、噪声或交流接触器等干扰的场合应采取相应的屏蔽措施为避免测量误差，传感器是热电偶时，请使用相应的补偿导线传感器是热电阻时，要使用三根规格相同而且电阻值小于10Ω的铜导线，否则会造成测量误差为延长仪表的使用寿命，请定期进行保养和维护。

请勿自行维修和拆卸仪器。

擦拭仪表时请用干净软布，切勿蘸取酒精、汽油等有机溶剂清扫，可能造成变色或变形如果仪表有进水、冒烟、异味、异响等情况时，请立即切断供电电源，停止使用并及时与供货商或我公司取得联系**************目录第1章技术指标-----------------------------------------------------------5 第2章安装接线------------------------------------------------------------7 2.1仪表结构---------------------------------------------------------------------72.2仪表尺寸---------------------------------------------------------------------72.3开孔尺寸---------------------------------------------------------------------82.4仪表安装---------------------------------------------------------------------82.5仪表接线---------------------------------------------------------------------9第3章基本操作及运行画面-----------------------------------------------12 3.1仪表按键-------------------------------------------------------------------123.2使用模式-------------------------------------------------------------------133.3总貌画面-------------------------------------------------------------------143.4数显画面-------------------------------------------------------------------153.5实时趋势-------------------------------------------------------------------163.6历史趋势-------------------------------------------------------------------173.7通讯组态及打印画面-----------------------------------------------------183.8报警列表-------------------------------------------------------------------213.9数据备份-------------------------------------------------------------------223.10掉电列表-----------------------------------------------------------------23第4章参数设置及辅助画面------------------------------------------------24 4.1组态及系统组态-----------------------------------------------------------244.2输入组态-------------------------------------------------------------------264.3输出组态-------------------------------------------------------------------284.4辅助界面--------------------------------------------------------------------29第5章故障分析及排除-----------------------------------------------------30 附录一寄存器地址----------------------------------------------------------32 附录二附加/定制功能说明--------------------------------------------------33第1章技术指标⏹显示屏幕：128*64点阵白屏液晶显示器（LCD）精度：实时显示：±0.2% F.S.追忆精度：±0.2% F.S.（热电偶应去掉冷端误差）⏹处理器采用高性能的ARM Cortex-M3 32位的RISC内核⏹输入功能输入规格：最大支持4路万能模拟量输入电压输入：0-5V、1-5V、0-20mV、0-100mV电流输入：0-10mA、4-20mA、0-20mA电阻输入：Res（0~400Ω）热电阻：PT100、Cu50、G53、Cu100、BA1、BA2热电偶：S、B、K、T、R、E、N、J辐射高温计：F1、F2钨铼：WRe3-25、WRe5-26其它输入信号（如0-10V）或分度号（如PT1000）需在订货时注明⏹输出功能配电输出：支持1路给变送器集中配电+24VDC，配电＜60mA变送输出：最多支持2路通道的4-20mA标准电流变送输出，负载能力500Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输继电器报警输出：最多支持4路继电器报警输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、下限、下下限报警⏹通讯功能通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU 协议，波特率----（1200、4800、9600、19200、38400、57600）打印接口：RS232C直接连接微型打印机，波特率1200⏹供电电源供电电源：220VAC，50HZ交流电源供电；支持24VDC（18VDC-36VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电直流供电需在订货时注明⏹误差精度热电偶冷端补偿误差：±2℃时钟误差：±2 秒/天⏹工作环境环境温度：0～50℃（避免日光直晒）环境湿度：0～85%R.H（无凝结）（禁止在易燃、腐蚀性环境下工作）海拔高度：<2000米⏹仪表净重净重：≤1.0Kg技术指标为本系列仪表通用指标，功能配置请以实物为准。

无纸记录仪

无纸记录仪操作说明一、使用模式本仪表中有运行和组态两种使用模式。

以下是简单介绍：运行模式：打开电源进入该模式。

它是日常操作的模式，显示测量和运算的数据；保存备份资料；打印数据等。

组态模式：同时按下【左移】键和【翻页】键1秒以上进入。

有输入量程，输入方式，数据保存方式，报警等设定。

正常组态设定好后，无需再进入该模式。

二、运行画面的切换在运行模式下，按【翻页】键进行切换。

画面由总显画面、大数显画面、实时曲线画面、历史曲线画面、报警列表画面、数据打印画面、数据备份画面、累积报表画面组成。

三、备份历史数据1、操作方法（1）按【翻页】键切换到数据备份画面；（2）出入U盘；（3）数据备份画面显示“发现硬件…”，等到显示“初始化成功！”；（4）备份开始时间与结束时间的选择，用【上移】键、【下移】键、【左移】键和【右移】键修改日期和时间;（5）按【右移】键选中备份；（6）按【确认】键开始备份数据，直到进度条显示到100%，则备份成功。

可拔下U盘。

2、操作说明（1）本仪器最大支持2GB的U盘（用4GB的试验通过），备份前U盘得留有一定的空间，如果不能备份（或提示“备份文件失败！”），请用电脑对U盘格式化；（2）如果提示“同名文件存在！”，可能U盘中已有上次备份的文件，可通过选中文件名用【上移】键和【下移】键修改文件名后再次备份；（3）如果提示“时间超出范围！”，请确认备份的时间范围，更改备份时间前显示的范围是最大的有效范围；（4）备份时间长度问题，取决于记录间隔（在组态模式中见下文）的设置。

请根据实际情况选择记录间隔。

记录间隔与存储时间长度的关系：1秒—4天/通道2秒—8天/通道5秒—20天/通道10秒—40天/通道15秒—60天/通道30秒—120天/通道1分—240天/通道2分—480天/通道4分—960天/通道注意：修改记录间隔会使仪表内部的历史数据失效，因此，在修改记录间隔前请备份历史数据，防止丢失。

四、系统日期/时间的设定1、操作方法(1)同时按下【左移】键和【翻页】键1秒以上进入组态菜单；（2）输入密码；（3）用【左移】键和【右移】键选中系统，按【确认】键进入；（4）用【上移】键、【下移】键、【左移】键和【右移】键修改日期和时间;(5) 按【右移】键选中退出，按【确认】键退出。

mc1000

压力０．１－４．５ＭＰａ温度１００－５００℃ 密度０．１－１００Ｋｇ／ｍ３比焓２５０８－３２２４ＫＪ／Ｋｇ一般气体：

４
浙江纪超自动化技术有限公司
MC1000 万能输入无纸记录仪使用说明书
压力０－６０ＭＰａ温度－１００－５００℃ 液体：温度－１００－５００℃ 累积范围： 0~99999999
波设备。５．本仪表采用微动键盘，请用户用手指轻轻触压，不要使用螺丝刀等硬物戳压键盘。６．本仪表使用的液晶屏不能压迫、碰撞。
［注］ 1. 液晶屏有一定的视角。建议用户将仪表安装在人的正常平视范围（1.4 米~1.8 米）之内。过低或过高安装，效果不
好。 2．液晶屏的对比度受温度的影响会发生改变。在不同的温度条件下或液晶屏的对比度过浓或过淡时，用户可以通过
浙江纪超自动化技术有限公司
MC1000 万能输入无纸记录仪使用说明书
MC1000 万能输入无纸记录仪
使用说明书
目录
一．使用需知 ----------------------------------------------------------------------1 二．产品概述 ----------------------------------------------------------------------1 三．功能特点 ----------------------------------------------------------------------2 四．主要技术指标 ----------------------------------------------------------------4 五．安装与接线 -------------------------------------------------------------------6 六．功能和操作 ------------------------------------------------------------------12 七．仪表组态-----------------------------------------------------------------------29 八．服务说明 ---------------------------------------------------------------------48

无纸记录仪使用说明书.

使用注意事项：请勿自行维修和拆卸仪器请先将引线与接线端子连接，再与仪表插接。

请在进行下列工作时，务必断开电源后操作1、当连接大地线时2、当对仪器端子接线及插拔端子时仪表上电前请仔细检查接线是否正确无误仪表断电及再次上电的间隔在5秒以上在下列场合应采取适当的屏蔽措施1、靠近电源动力线的场合2、处在强电场或强磁场的场合3、在产生静电或交流接触器干扰等类似的场合不要将仪表安装在下列场合1、暴露于阳光直射的场合2、温度和湿度超过使用条件的场合3、有腐蚀性气体或可燃性气体的场合4、有大量粉尘、盐及金属性粉末的场合5、水、油及化学液体易溅射到的场合6、有直接震动或冲击的场合装箱清单目录一、概述 (1)二、功能特点 (1)三、技术指标 (2)四、安装与接线 (4)五、仪表运行及操作 (6)六、仪表组态 (15)七、累积功能及累积组态（选配功能） (23)八、流量组态及带温压补偿计算功能（选配功能） (25)九、PID控制组态（选配功能） (30)十、故障分析及排除 (33)一、概述无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。

本产品吸纳了各种国内外无纸记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

本产品配置丰富，有蓝屏和彩色两种显示屏。

可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

本产品主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。

内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。

内置的FLASH 的容量为64M字节，8通道时若20秒记录一次可记录865天，最快0.1秒记录一次所有通道的数据。

以太网无纸记录仪(说明书)

一、概述SWP-ASR600宽屏彩色以太网无纸记录仪万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）；可带18路报警输出或12路模拟量变送输出，RS232/485通讯接口、以太网接口、微型打印机接口、USB接口；SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。

人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使以太网无纸记录仪具有更高的性能价格比。

二、以太网无纸记录仪技术参数1、输入信号电流：0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方电压：0-5V、1-5V、0-10V、±5V、0-5V开方、1-5V开方、0-20mV、0-100mV、±20mV、±100mV热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2线性电阻：0-400Ω热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-262、输出信号：模拟输出：4-20mA（负载电阻≤380Ω）0-20mA（负载电阻≤380Ω）0-10mA（负载电阻≤760Ω）1-5V（负载电阻≥250KΩ）0-5V（负载电阻≥250KΩ）0-10V（负载电阻≥500KΩ）报警输出：继电器常开触点输出，触点容量1A/250VAC（阻性负载）注意：当负载超过继电器触点容量时，请不要直接带负载馈电输出：DC24V±1，负载电流≤250mA通讯输出：RS485/RS232，波特率1200-57600bps可设置，采用标准MODBUS RTU通讯协议，RS-485通讯距离可达1公里；RS-232通讯距离可达15米；EtherNet通讯接口，通讯速率为10M3、测量精度0.2%FS±1d4、采样周期1秒5、设定方式面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存6、显示方式7英寸800×480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。

杭州美控自动化技术有限公司 U-R2-MKCN1 无纸记录仪使用说明书
