给排水图设计审查要点1.目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家尺度、规定的前提下，作到安然、经济、具有较强的可操作性。
2.范围适用于新建、改建、扩建的一般工业和民用建筑给排水设计审查。
3.职责给排水施工图设计查抄由工程部负责办理，其他相关部分参与实施工作。
4. 内容4.1. 查抄依据中华人民共和国国家尺度建筑给排水设计尺度 GB15-88(97)中华人民共和国国家尺度建筑设计防火尺度 GBJ16-87(97)4 中华人民共和国国家尺度高层民用建筑设计防火尺度 GB50045-95〔97〕中华人民共和国国家尺度自动喷水灭火系统设计尺度 GBJ84-85中华人民共和国国家尺度建筑灭火器配置设计尺度 GBJ140-90〔97〕中华人民共和国国家尺度住宅设计尺度 GB50096-1999中华人民共和国国家尺度室外给水设计尺度 GBJ13-86〔97〕中华人民共和国国家尺度室外排水设计尺度 GBJ14-87〔97〕中华人民共和国国家尺度给水排水管道工程施工及验收尺度GB50268-97中华人民共和国国家尺度采暖与卫生工程施工及验收尺度 GBJ242-82中国工程建设尺度化协会尺度水泵隔振技术尺度 CECS59:942 中国工程建设尺度化协会尺度居住小区给水排水设计规程 CECS59:94中国工程建设尺度化协会尺度建筑排水硬聚氯乙烯螺旋管道工程设计、施工及验收规程 CECS94:97中华人民共和国行业尺度建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-984.1.15 中华人民共和国国家尺度人民防空地下室设计尺度 GB50038-944.2. 审查内容设计文件审查.1 设计依据是否充实,是否有初步设计审查会议纪要、初步设计批文、建设单元对本专业施工图设计的要求及主管部分批文；.2 施工图设计深度是否满足施工要求；.3 签署、出图章及有关专业会签是否符合规定。
消防设计审查.1 最不利点的消防水量、水压计算；.2 室内消防系统的设置；.3 泵房与管网中的各种配件、阀门的选用；.4 灭火器的配置；.5 消防管道的敷设；.6 消防电梯井积水坑的容积和坑中排水泵的选用。
给排水图设计审查要点
给排水图设计审查要点1. 引言给排水图设计是建筑工程中重要的一环，它直接关系到建筑物的排水系统正常运行与否。
为了保证设计的合理性和稳定性，对给排水图设计进行审查是十分必要的。
本文将介绍一些给排水图设计审查的要点，以帮助审查人员更全面地评估设计方案的合理性和可行性。
2. 设计原则审查要点在审查给排水图设计时，首先要检查设计方案是否符合以下基本原则：•适用性：设计方案是否适用于具体的工程项目需求，是否符合国家、地区或行业的相关规范和标准要求。
•节约性：设计方案是否合理地利用各种资源，包括水资源、能源等，以达到节约和环保的目的。
•可持续性：设计方案是否具备可持续发展的特点，包括在设计中考虑到系统的维护、更新、拓展等方面的需求。
3. 图纸内容审查要点在审查给排水图设计的图纸内容时，需要注意以下几个方面：•标注清晰：图纸上的标注应该明确、清晰，确保施工人员能够准确理解和执行设计要求。
•尺寸标注准确：图纸上的尺寸标注应该准确无误，避免因尺寸标注错误而导致施工偏差。
•图符正确：图纸上所使用的符号和标识应符合国家、地区或行业相关规范和标准要求。
4. 排水系统设计审查要点在审查给排水图设计中，排水系统是一个关键的部分。
以下是一些审查要点：•管道选材：审查设计中所选用的管道材料是否符合规范要求，能够满足设计目标和使用寿命的要求。
•管道布局：审查管道布局是否科学合理，避免管道交叉、交错等设计缺陷导致施工困难或使用故障。
•排水量计算：审查排水量计算是否准确，能够满足设计要求，确保排水系统正常畅通。
5. 给水系统设计审查要点除了排水系统，给水系统也是给排水图设计需要审查的重要部分。
以下是一些审查要点：•供水方式：审查设计中所采用的供水方式是否合理，能够满足设计要求和使用需求。
•水质保证：审查设计中是否考虑了水质保证的措施，包括水源选择、净化、消毒等。
•水压计算：审查设计中的水压计算是否准确，能够满足设计要求，确保给水系统正常供水。
图纸校审要点-给排水
检查消防系统阀门设置是否符合规范，低区消防栓系统是否有自动排气阀。
4
检查消火栓的设置是否满足两股水柱到达如何地点，消防前室是否设置了消火栓，消防电梯的排水是否满足要求。
5
检查消防栓是否有优化可能（一般消火栓距离30m即可）。
6
检查灭火器配置是否与说明一致，及其距离是否能够优化（灭火器距离12m）
喷淋平面及系统图
4
管材和阀门的选择、连接方式、试验压力等级是否合理。（重点校审）
5
建筑灭火等级是否合理，消火栓系统压力是否合适，及消防栓箱型号是否正确。
6
建筑防火危险等级是否有误，灭火器型号是否正确。
泵房、热水机组、水处理机房大样
1
设备安装位置、尺寸是否标注清楚，间距是否满足维修要求；
2
给水给排水系统图管线管径标注是否正确。
6
管材和阀门的选择、试验压力等级是否合理。（重点校审）
7
建筑灭火等级是否合理，消火栓系统压力是否合适，及消防栓箱型号是否正确。（重点校审）
8
建筑防火危险等级是否有误，灭火器型号是否正确。（重点校审）
大样图
1
立管位置是否合理，立管编号与平面图对比是否一致，平面图管线与系统图管线是否一致。
2
给水给排水系统图管线管径标注是否正确。
设计说明
1
与建筑相对比，看设计范围及各种参数是否正确。
2
引用的依据是否属实，规范名称、版本号是否正确。
3
图例是否完整，查看设计说明与图例是否一致。
4
计算说明中用水量是否可行（与自己计算相差是否太大，数值差不能超过85%-115%），排水量是否说明。
5
给水管道管材与排水管材是否妥当，连接方式是否正确。（重点校审）
建筑给排水施工图审查要点
建筑给排水施工图审查要点建筑给排水施工图是建筑工程的一个重要部分，施工图的合理性和审查的严谨性对工程进展和质量决定着至关重要。
本文将介绍建筑给排水施工图的审查要点。
一、总体审查在施工图审查前，应对图纸进行整体的审查，这个环节主要是对图纸的规范性、合理性和标注等基本要素进行背景了解，主要包括以下几个方面：1.图纸规范图纸的规范性是确定施工图是否符合规范和标准的重要因素。
在进行施工图审查之前，应该确定图纸的规范性，包括审查单位、审查时间、标注符号、图例符号、比例尺等信息。
2.图纸的合理性建筑给排水施工图必须考虑到实际施工条件和现场情况，因此在审查图纸时，要特别重视图纸的合理性。
图纸的合理性包括建筑结构、设备的选择、材料选型、管径的选择等因素;以及安装位置、用途、方向等细节问题。
3.图纸的标注图纸的标注是保证施工图实施的重要因素之一。
在审查施工图时，要特别重视图纸的标注是否符合规范，包括建筑名称、设计单位、建筑面积、示意图、装饰图、细部标注等方面。
二、给水系统建筑给水系统是建筑物中的重要组成部分之一。
在审查建筑给水系统图时，要比较关注以下几个方面：1.水质和水压审查建筑给水系统图纸时，要重点关注水质和水压,包括给水进口水压、设计所需水压、所需水量和防污系统等。
2.给水管道的设置审查给水系统图纸时，还要关注给水管道的设置、管径的大小、阀门的使用及其控制方便等问题。
3.热水系统对于热水系统，要考虑二次供水回路，二次热水回流和水质问题。
同时对于供热给水系统，还需确认热水循环系统、防止管道热胀冷缩问题、防止漏水问题等。
三、排水系统建筑排水系统是建筑物中另一个非常重要的组成部分。
在审查建筑排水系统图时，要特别关注以下方面：1. 排水管道的设置在审查建筑排水系统图时，需要着重关注许多细节，例如排水管道和排水设备的设置位置，管径的大小安排、连接方式的合理性、排放方式的选择等。
2.控制防止污水倒流问题排水系统中可能会出现污水倒流的问题，如何控制和防止这些问题的发生，需要特别关注。

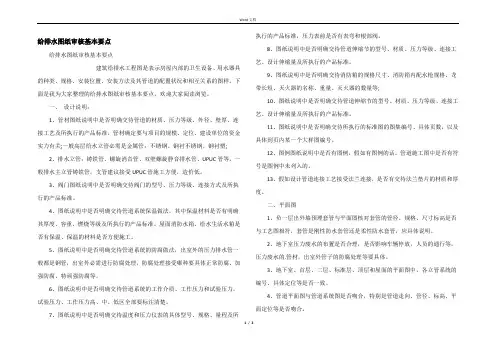

给排水图纸审核基本要点
给排水图纸审核基本要点给排水图纸审核基本要点建筑给排水工程图是表示房屋内部的卫生设备、用水器具的种类、规格、安装位置、安装方法及其管道的配置状况和相互关系的图样。
下面是我为大家整理的给排水图纸审核基本要点，欢迎大家阅读浏览。
一、设计说明：1、管材图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准，管材确定要与项目的规模、定位、建设单位的资金实力有关;一般高层给水立管必需是金属管：不锈钢、钢衬不锈钢、钢衬塑;2、排水立管：铸铁管、螺旋消音管、双壁螺旋静音排水管、UPUC管等。
一般排水主立管铸铁管，支管建议接受UPUC管施工方便，造价低。
3、阀门图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准。
4、图纸说明中是否明确交待管道系统保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准。
屋面消防水箱、给水生活水箱是否有保温、保温的材料是否方便施工。
5、图纸说明中是否明确交待管道系统的防腐做法，出室外的压力排水管一般都是钢管，出室外必需进行防腐处理，防腐处理接受哪种要具体正常防腐、加强防腐、特顽强防腐等。
6、图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力，试验压力、工作压力高、中、低区全部要标注清楚。
7、图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀。
8、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。
9、图纸说明中是否明确交待消防箱的规格尺寸、消防箱内配水枪规格、龙带长短、灭火器的名称、重量、灭火器的数量等;10、图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准。
11、图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。
12、图例图纸说明中是否有图例，假如有图例的话，管道施工图中是否有符号是图例中未列入的。
给排水设计图纸审查标准及要点
给排水设计图纸审查标准及要点给排水图设计审查要点1.目的对给排水专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范.规定的前提下，作到安全.经济.具有较强的可操作性。
2. 范围适用于新建.改建.扩建的一般工业和民用建筑给排水设计审查。
3. 职责给排水施工图设计检查由项目部负责管理，其他相关部门参与实施工作。
4. 内容4.1.检查依据4.1.1 中华人民共和国国家标准《建筑给排水设计规范》GB15-88(97)4.1.2 中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4 中华人民共和国国家标准《自动喷水灭火系统设计规范》GBJ84-854.1.5 中华人民共和国国家标准《建筑灭火器配置设计规范》GBJ140-90（97）4.1.6 中华人民共和国国家标准《住宅设计规范》GB50096-19994.1.7 中华人民共和国国家标准《室外给水设计规范》GBJ13-86（97）4.1.8 中华人民共和国国家标准《室外排水设计规范》GBJ14-87（97）4.1.9 中华人民共和国国家标准《给水排水管道工程施工及验收规范》 GB50268-974.1.10 中华人民共和国国家标准《采暖与卫生工程施工及验收规范》GBJ242-824.1.11 中国工程建设标准化协会标准《水泵隔振技术规范》CECS59:944.1.12 中国工程建设标准化协会标准《居住小区给水排水设计规程》CECS59:944.1.13 中国工程建设标准化协会标准《建筑排水硬聚氯乙烯螺旋管道工程设计.施工及验收规程》CECS94:974.1.14 中华人民共和国行业标准《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-984.1.15 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.2. 审查内容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要.初步设计批文.建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署.出图章及有关专业会签是否符合规定。
给排水专业图纸审核要点
给排水专业图纸审核要点
1、审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2、审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3、审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。
4、审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量是否合理、隐蔽和美观，是否便于操作、维护。
5、审核水池、水泵房位置合理性，冷热水供水方式的选择、容量配置、水泵等设备选型、材料选用、机房布局是否符合经济合理、先进适用的原则，设备材料的性能和品质必须符合楼盘的定位要求。
6、审核建筑外立面上的雨水管设置的数量、位置是否合理，审查空调冷凝水排放管位置、数量的设置是否与空调机位、空调孔的位置有冲突；审核卫生间、厨房、游泳池等给排水管布置的合理性（卫生间、厨房的排水立管和支管不能挡窗户）。
7、审核地下室车库内排水沟（井）位置合理性，给排水系统的各种设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度以及转弯半径是否满足规范要求以及使用的舒适性；进建筑体管道和管道外壁的防水设计是否
符合要求，是否配有详图，人防给排水系统是否符合要求。
给排水审图要点
审图要点一、给水系统：每一个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。
生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。
加压设备采用变频供水设备。
生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。
水箱应设置超高水位事故报警，将信号引至物业值班室。
水泵房内应有集水坑等排水设施、设备。
水泵房不该与卧室、起居室、办公室相毗邻。
各栋楼给水入楼管方位应考虑室外管网布置的合理性。
4层以下由市政给水管直接供给。
5层以上各层由地块给水加压泵站供水。
5层以上各层是不是需竖向分区供水应视楼层数量而定。
一般每一个供水分区最低用水点静水压力给水应控制在~。
各层管井应按照井内立管根数及水表数量肯定管井尺寸。
应按照管道最小间距严格控制管井面积，水暖管井宜合用管井。
给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20之内，公共洗手间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。
不同利用功能的部位应单独供水、单独设置水表计量。
每户（包括每商铺）1表，户表必需出户，不然应采用远传水表或卡表。
每一个立管供水户数不超过20户，并设二级水表。
二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每一个水表井内水表数量不得多于2块。
由市政给水管直接供水的，其水表必需设在室外水表井内。
生活贮水箱、消防水池不得共用给水引入管。
生活贮水箱引入管应在室外加水表。
每一个地块从大市政引两根给水管。
该两根给水管需从不同方向道路上引入，管径一般为DN200。
室内给水管材：埋入垫层内的冷水管用PPR管S4系列，热水管用PPR 管S3。
2系列。
其他给水管采用钢塑复合管。
给排水图审要点
商铺给排水点的位置、管道口径、水表型号是否满足设计要求及设备配置标准
6
洁具布置是否便于使用，地漏设置是否合理
7
空调机房内是否设有排水地漏
8
排水出户管与室外排水干管是否用检查井连接，且排出管管顶标高是否高于室外排水干管管顶
9
如地下室有卫生间排污坑时，是否有通气管接至屋顶
10
室外阀门井内，阀门前是否设橡胶软接以便于维修
16
空调排水是否排入室外雨水系统
17
空调板上是否设地漏并作挡水
18
以飘窗顶空间作空调机位时，其空调板排水是否从侧面引出，空调板是否作挡水及防水处理
19
地下室入口车道或易飘雨的一层楼梯，在其入口及末端是否设截水沟，当车道或楼梯有部分为露天时是否在中段增设截水沟
20
所有需加压排出的雨水、废水及消防排水，其排水坑容量及泵设置是否安全
给排水专业施工图审查要点
项目：
项次
内容
审查结论
备注
是
否
（一）设计基本要求
1
设计依据、施工图的设计深度是否符合规范规定
（二）总平面布置
2
总平面各安装管线、构筑物的布置与景观、建筑规划是否协调合理
（三）给排水系统
3
给水是否按水公司计费标准分独立的专用系统
4
给水泵房布局是否紧骤，给水水箱是否有单独的水箱间，是否设有排水沟；噪音是否对业主造成影响
11
最不利用水点的水压是否符合要求
12
在非地下车库、管道井内明设的给水管是否作了防结露保温
（四）雨排水系统
13
主楼屋面雨水与裙楼屋面雨水是否分别排出室外，不得并接
14
主楼屋面冷凝水是否有组织排至裙楼屋面天沟内，不得散排
给排水专业审图要点(初稿)
给排水专业审图要点（S1.0）一、给水部分1、建筑物给水进户总干管。
每个系统入户前必须有逆止回阀；2、给水立管在管井中安装与采暖管共用管井时，其位置是否合理；3、给水支管在户内敷设是否合理，给水管支管在进入户内后，应在最近的合理位置加装阀门；4、给水管在户内安装时理论上不应穿越卧室，给水管在穿越卫生间侧墙时，应在建筑防水上方通过；5、给水管干管、立管、入户支管上安装阀门的位置是否合理并满足控制及使用要求；6、给水管道及支管、水表、标高、管径是否标注完整合理；平面图中标高与系统图中标注是否一致；7、各系统的流量及水压计算是否正确；高层系统中应明确给出设置减压阀的层数；8、给水管向屋顶水箱、消防水池、生活水池内贮水时，其进水管最低点应高出溢流边缘的空气间隔不小于150mm。
进水管上应设置逆止回装置；9、当建筑内需设消防(软管)卷盘时，软管卷盘与自来水管道连接时，自来水管道上应设置真空破坏器；10、所有用水设备必须采用节水型，大便器水箱应标注出水箱体积(不大于6L)。
二、排水部分1、排水管道的位置走向是否合理，上层排水支管在下层室内安装时，应考虑建筑层高与结构梁高；2、月平均气温在-13℃以下地区，排水立管伸顶通气管放大一号；3、卫生间排水立管与厨房排水立管必须单独设置；4、埋地排水干管需放大一号；5、排水立管上的清扫口位置应根据规范及各地要求不同设置；6、排水管的标高标注位置是否正确。
标高、管径、卫生器具接口管径是否标注完整；7、高层建筑排水立管出层面管径大于DN100时，要加装阻火圈；8、高层建筑内排水立管应考虑通气问题，如设专用通气立管或将排水立管管径放大一号；9、所有卫生器具排水都应有存水弯或不小于50mm水封；10、排水一层干线部分出户其标高与结构专业基础需做重新校对；11、当排水管线长度大于10m时，其管线中间应设置清扫口；12、当建筑物内有自喷报警阀室时，其室内应有排水设施；13、雨水内排建筑物，必须经计算雨水立管管径，其每个汇水区内必须有两根独立雨水立管；雨水立管必须设置公共区域内；14、当排水支管设在公共不采暖区域内时，应对管道做防结露处理。
给排水专业图纸审查要点
1.审查依据国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。
2.审图基本原则：管线安装位置设计合理、及与建筑、结构图纸不相矛盾。
3.审查要点3.1.对用水设计量与供水公司批准的供水总量是否有差异。
3.2.校核水泵房的大小及水泵的台数是否符合工艺及规范要求；给水管供水量及管道走向、管材管径要满足最不利点供水压力需要。
3.3.进水管的直径应按最大用水量和扬程的高度进行设计，但要考虑餐饮面积的增多。
校对水箱的设计及容量是否符合规范及供水公司要求。
3.4.屋面排水斗的设计和排水量是否符合规范要求。
3.5.各餐饮店是否设独立隔油池，注意其位置、数量及标高。
3.6.污水处理系统或直排简易处理装置是否设置。
如有取直排方式，井位置须考虑避免臭气有可能溢出时，影响住户。
3.7.热水管道主管应明敷，不容许暗藏在混凝土或找平层内。
当设计采用大容积（100公升）储水式热水器时，应考虑土建及安装要求。
3.8.活水泵房、储水池周围10米之内不得有污水池等污染源；2米之内不得有污水管道；储水池顶部距离屋顶大于80㎝；储水池排污管单独设置，不能与取水管或溢流管连通等。
3.9.校对各层平面图和所有系统图，特别是位置、数量、管径、标高及坡度是否符合规范，是否与其它管道相碰，是否与结构梁相碰。
须设置地漏的地面是否做坡度。
3.10.凡有穿梁洞及预埋套管处都须在图中表示。
3.11.排水主立管不应在住宅转向及避免在商业单元内转向。
弯头应采用钢管。
3.12.核对甲供设备、管材及器具选择如水泵房功率、流量及扬程参数与设计要求是否相符。
3.13.所有雨/污/废水管尽量不要经过客/饭厅、卧室。
否则须适当处理，特别是噪声问题。
厨房排水横干管、排水立管的位置设置是否合适，是否存在立管离墙过远或则卫生器具安装或使用不便情况。
雨水管是否存在和结构梁打架的现象，雨水立管的位置是否合理，主要是和门的关系。
3.14.排水、供水管是否设有足够的维修空间，维修门位置是否合理。
八个排水工程施工图审查要点
八个排水工程施工图审查要点排水工程施工图审查需要注意哪些地方?我们都知道排水工程设计的施工图纸需要一道审核的程序，这也是非常重要的一道程序，为了保证施工工程的安全进行，这一步骤必须要严格、谨慎下面贤集网小编就为您介绍一下审查要点：第一、看设计总图时要审核总设计用水量是否配合，以及当地的平均水压与选用的管径是否合适。
以及水质的洁净程度，要考虑水垢积聚减小管道流量的发生，所以进水总管应在总用水量基础上加大一级管道。
要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。
第二、对于大型公共建筑、高层建筑给水施工图。
要审核有无单独的消防用水系统。
而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。
放置阀门井的位置是否便少启闭，便少检修，周围有无障碍物，以确保消防时紧急使用。
第三、给排水管穿梁时在某些部位会影响结构。
因为排水管穿过梁时要占用一个管道位置，使梁的截而减少，削弱了梁的强度。
特别是阳台外悬臂挑梁的根部，不允许有排水管穿过，否则无法保证悬臂的强度，留下安全隐患。
第四、对设计所选用的排水管、材料、排水系统相配合的卫生器具，审图时可以对所用材料的利弊提出问题或建议，可供设计或使用单位参考。
第五、根据使用情况可审核管径大小是否合适，如一些公共卫生间由于目前使用条件及人员的复杂，其污水总立管管径不能按通常几个蹲位来计算。
有时设计DN100的管径，往往需要加大到DN150，使用上才比较方便，不易被堵塞。
第六、对排水室外部分进行审核，主要是管道坡度是否注明，坡度是否足够。
污水管汇流弯处是否设置检查井，其深度是否足够。
还应注意检查井的位置，是否会污染环境及影响易受污染的地下物。
第七、土建图与给排水施工图互相校核的内容主要是标高。
上下层房间使用功能相同，防止上部房间为厨卫，下部为住房。
这样损去了房间的完美，一旦以上部厨卫间漏水，就会严重影响下部房间的使用。
同时也要防止将外立管设置于阳台处，既不便与安装更重要是影响美观。
给排水图纸会审要点及常见问题
给排水图纸会审要点及常见问题建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4)管道井的内部布置是否合理。
(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
施工图审核要点(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
教你审核给排水图纸
教你审核给排水图纸审核给排水图纸审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。
只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。
施工图审查要点：现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
1、审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全，能否满足施工需要。
(3)设计是否合理，有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。
各部分设计是否明确，是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2、审图的要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
给排水专业施工图纸审查要点
3
各层给排水平面布置图中预留接口位置、数量
是否满足使用需求，如：卫生间和盥洗的水龙头除三件套外，应根据精装修增加设施需要，还应增加的水管接头，而厨房水龙头除生活用水龙头外，还需加过滤水龙头
4
各楼层平面图、消火栓布置图自动喷水灭火系统系统布置图、给排水系统平面图、机电管线等
是否有详细定位尺寸、标高标注以及安装位置是否需要优化
设计位置是否合理，是否需要调整
15
室内管线综合图；含暖通、给排水、消防、强弱电、吊顶下表高等
是否与各专业会签，如采用标准图集必须将采用的图附蓝图或附图集说明
16
积水系统图中的管道设置
是否合理、尺寸是否足够，是否便于查看和检修，如：水表设置的位置及要进行局部检修时得控制阀门
序号
重点需要审查的内容
常见问题
当有影响时，涉及是否有补充施工说明
11
管道穿越地下室、水池、墙、伸缩缝、沉降缝
是否采取了可靠的防渗漏措施
12
生活水泵房平面图、剖面图、系统轴测图
是否标示清楚
13
消防水池及泵房平面图、剖面图、管网轴测图
是否标注清楚
14
系统关键部位剖面图，如所有层的管道井进出位置；地下一层或二层主要机房进出管线位置，地下一层或二层主要管道走廊
5
给水管道与水加热设备及可能引起回流的卫生设备的连接
是否有防止回流污染措施
6
寒冷地区无采暖地下车库有结冻可能的水消防管道
是否有可行的防冻措施
序号
重点需要审查的内容
常见问题
备注
9
生活给水泵房、水泵机组、供水管支架底座的位置
是否避开了有防振或有安静要求的房间，是否采取隔振或消声措施
施工图设计审核要点——给排水专业
页码：第 1 页共1页给排水专业施工图设计审核要点——（一）建筑方案深化阶段工程名称审核人审核时间分项关键审核项审核意见给排水□总体供水方式明确，周边市政供水接口能满足方案要求。
□加压供水泵房位置明确。
□本期供水符合分期开发条件。
□外接入供水满足相同水价计量、分区供水压力要求。
□排水主干管走向布置可行，周边市政排水接口能满足方案要求。
□管道井位置合理、尺寸满足管道布置空间要求消防□消防给水方式明确。
□消防水池及泵房位置已在本期或前期考虑，满足交付使用计划。
□主干管走向可行。
□外接入消防给水满足水量水压要求。
其它：注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
给排水专业施工图设计审核要点——（二）建筑条件图阶段工程名称审核人审核时间分项关键审核项审核意见设备用房□给水泵房平面满足设备安装需求。
□生活水泵房位置尽可能利用主楼下的不规则空间。
□消防水池蓄水量满足所供区域内最大单体建筑消防要求，泵房平面满足设备安装要求。
页码：第 2 页共1页□消防水池及泵房位置尽可能利用主楼下的不规则空间。
□屋顶水箱间面积满足消防水箱及稳压设备安装要求。
主楼各层平面图□管道井位置合理、尺寸满足管道布置空间要求。
□公共区域满足消火栓箱安装空间。
□厨房用水生活设施、卫生间洁具齐备。
其它：注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
给排水专业施工图设计审核要点——（三）户型综合图阶段工程名称审核人审核时间分项关键审核项审核意见给排水□厨房、卫生间管道位置明确、满足管道布置要求。
□排水立管与电插座、燃气表、燃气具、通风设施无冲突。
□布置洗衣机的开敞阳台，雨污水共用一个地漏。
□消防立管和消火栓箱位置不影响建筑疏散要求及舒适性。
□消火栓箱尽可能暗装。
其它：注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
页码：第 3 页共1页给排水专业施工图设计审核要点——（四）施工图白图阶段工程名称审核人审核时间分项关键审核项审核意见图纸目录□工程名称及版次准确无误。
给排水专业审图要点
给排水专业审图要点给排水专业1图纸首页1.1图纸首页是否包括设计说明、图例、图纸目录表、选用标准图集目录、设备材料表。
1.2设计说明是否包括设计依据、设计范围、给排水、消防等各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、施工技术措施及方法、竣工验收要求（管道冲洗、试压、防腐油漆）等内容。
1.3设备材料表中的水泵、水箱、消防设施等的选型是否安全合理。
1.4选用用水定额是否合理，校核最大小时用水量、最高日用水量。
1.5管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、检查、维护等是否采取有效合理的措施。
1.6是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、灭火器等系统和设施，消防水量计算是否合理。
2平面图2.1给排水平面图2.1.1不同使用性质或不同水费单价的给水系统,是否分表计量。
2.1.2生活给水泵房的位置是否避开了有防振或有安静要求的房间。
水泵机组，吸、给水管支架及机房墙体顶板是否采取了隔振或消声措施。
2.1.3管道设置是否合理。
水表设置的位置是否便于查看和检修。
2.1.4管道井的内部布置是否便于安装、抄表。
2.1.5水泵房、水箱间、消防电梯底坑是否设置了排水设施。
2.2消防、人防部分平面图2.2.1建筑物内不同功能用房、公共场所灭火设施的选择是否恰当，有无遗漏的地方。
2.2.2校核消防水池、高位水箱容量。
2.2.3消火栓及喷头、水泵接合器的布置是否满足规范要求。
2.2.4校核消火栓与自动喷水灭水系统管径。
2.2.5灭火器的选型与布置是否满足规范要求。
变配电间是否设计气溶胶灭火系统。
3系统图3.1给水系统3.1.1给水系统分区是否经济合理，最不利用水处的水压能否得到保证。
3.1.2减压阀组减压后入户管水压是否未超过0.35Mpa。
3.1.3屋顶消防水箱给水是否与高区给水主管合用。
3.2排水系统3.2.1排水系统是否采用了雨、污分流。
给排水施工图审查要点
序号
项目
审查内容
4。1
强制性条文
《工程建设标准强制性条文》(房屋建筑部分）2002年版（具体条款略)。
4。2
设计依据
设计采用的设计标准、规范是否正确、是否为现行有效版本.
4.3
系统设计总体要求
给水、排水、热水等各系统设计是否合理，设计技术参数是否符合标准、规范要求.
是否按消防规范的要求,设置了相应的消火栓、自动喷水、气体消防、水喷雾消防和灭火器等系统和设施,消防水量水压、蓄水池和高位水箱容积等技术参数是否合理。
⑺第2.5.7B条规定，消防给水系统的减压阀后（沿水流方向)应设泄水阀门定期排水。
⑻第2.7.9条规定，在有防振或有安静要求的房间的上下和毗邻的房间内,不得设置水泵;在其他房间设置水泵时，水泵机组，吸水管和出水管上,应设隔振装置.
⑼第2.7.16条规定,贮水池应设进水管、出水管、溢流管、泄水管和水位信号装置。溢流管排入排水系统应有防回流污染措施。溢流管管经应按排泄贮水池最大入流量确定,并宜比进水管大一级。贮水池应有盖,并应采取不受污染的防护措施。
⑵第6。2。19条规定，扩散室应设有防爆波地漏或集水坑（也可与洗消水集水坑共用)。
注：防爆波地漏可用法兰堵板或丝堵清扫口代替。
4.6
消防设计
4。6。1
《高层民用建筑设计防火规范》GB50045-95(2001年版）
⑴第6.3.3。11条规定，消防电梯的井底应设排水设施，排水井容量不应小于2.0m3，排水泵的排水量不应小于10L/S。
第2。8。5条规定,水箱应设进水管、出水管、溢流管、泄水管和水位信号装置.溢流管、泄水管不得与排水系统直接连接.溢流管管径应按排泄水箱最大入流量确定，并宜比进水管大一级。溢流管出口应设网罩。水箱进水管淹没出流时，应设真空破坏装置.
给排水专业施工图审查要点
给排水专业施工图审查要点施工图会审是一项极为细致的技术工作，其综合性很强。
要审核好图纸，除了审图者认真看图外，还与审图者自身素质有关。
审图者的综合素质，包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。
只要我们在工程实践中不断地提高以下几点知识和技能，就一定能提高审图水平，更多预见性地解决施工图中存在的问题确保工程质量。
施工图审查要点：现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
1、审图的原则(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全，能否满足施工需要。
(3)设计是否合理，有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
有关部位的标高、坡度、坐标位置是否正确。
材料名称、规格型号、数量是否正确完整。
(4)设计说明及设计图中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。
(5)设计意图、工程特点、设备设施及其控制工艺流程、工艺要求是否明确。
各部分设计是否明确，是否符合工艺流程和施工工艺要求。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2、审图的要点总说明(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
与建筑相对比，看设计范围及各种参数是否正确。
2
引用的依据是否属实，规范名称、版本号是否正确。
3
图例是否完整，查看设计说明与图例是否一致。
4
计算说明中用水量是否可行（与自己计算相差是否太大，数值差不能超过85%-115%），排水量是否说明。
5
给水管道管材与排水管材是否妥当，连接方式是否正确。（重点校审）
4
如果有转管，转管位置与平面图是否一致。
5
是否接水泵接合器，数量是否标明。
喷淋系统图
1
喷淋系统的报警阀（单体可能无）、水流指示器、末端试水装置（或末端试水阀）、加压阀或减压孔板设置是否满足规范要求。
2
快速排气阀，末端试水阀及压力表是否标明，管径是否标明。
给排水地下室图纸校审点概要
图形名称
子项名称
专业
6
污水管及雨水管坡度是否能够变小，井深变浅。（优化）
5
管道的连接是否准确，主要管径、排水管坡度、排水方向是否标注无误。
6
管道穿越砼墙、结构梁的预留洞或防水套管及其标高是否标注清楚。
7
管道井、水表间有无附大样，定位尺寸是否标注清楚。
8
横干管及横支管是否能够架起。
给水系统图
1
系统图与平面图是否相符，主要设备参数是否与设备表或大样图一致，立管编号是否与平面图一致。
6
管材和阀门的选择、试验压力等级是否合理。（重点校审）
7
建筑灭火等级是否合理，消火栓系统压力是否合适，及消防栓箱型号是否正确。（重点校审）
8
建筑防火危险等级是否有误，灭火器型号是否正确。（重点校审）
大样图
1
立管位置是否合理，立管编号与平面图对比是否一致，平面图管线与系统图管线是否一致。
2
给水给排水系统图管线管径标注是否正确。
4
管材和阀门的选择、连接方式、试验压力等级是否合理。（重点校审）
5
建筑灭火等级是否合理，消火栓系统压力是否合适，及消防栓箱型号是否正确。
6
建筑防火危险等级是否有误，灭火器型号是否正确。
泵房、热水机组、水处理机房大样
1
设备安装位置、尺寸是否标注清楚，间距是否满足维修要求；
2
给水给排水系统图管线管径标注是否正确。
1
消防喷淋系统分区是否在每一区都有设置水流指示器，每个分区末端是否有末端试水阀，且末端试水排水是否符合规范要求(每个报警阀后喷头数量不能超过800只)。
2
喷淋系统管径标注是否准确。
3
检查喷头间距是否符合规范要求，喷头距墙是否符合规范要求。
4
检查喷头距离是否有优化可能（按照规范尽量布远）。
气体灭火器
1
1
系统图与平面图是否相符，主要设备参数是否与设备表或大样图一致，立管编号是否与平面图一致。
2
管径标注是否齐全，是否与平面图一致。
3
各层标高、管道标高及用水点、接入点标高是否注齐全、合理。
4பைடு நூலகம்
阀门设置是否满足规范要求，是否开关方便。
5
是否设置通气阀，通气阀大小是否注明。
排水系统图
1
系统图是否与平面图相符，管径是否符合规范要求。
3
给排水系统图各横支管及水井管道管线高度及各个给水点高度是否标注，标注是否合理。
给排水平面图
1
建筑图面是否妥善处理，该有的信息是否保留，如轴线号、房间名称、楼层标高等。
2
各种管道的立管编号有无错漏，与系统图是否对应一致（重点校审）。
3
立管的位置是否合理，有无与梁或门窗相碰（重点校审）。
4
各层立管位置是否一致、准确，给排水点有无遗漏。
3
系统图与平面图是否一致，阀门位置是否正确且合理。
排水系统图
1
地下车库进出口处是否设置明沟。
2
地下车库设计说明是否说明地下车库排水使用沟渠还是管道排水或建筑做坡。
3
潜污泵大样图中是否说明潜污泵型号，及停泵水位、启泵水位、集水坑高度、管道标高等。
4
如果多潜污泵共用一个排污管道，检查是否有加清扫口。
给水系统图
给排水单体图纸校审要点
图形名称
子项名称
专业
给排水
图
图号
序号
存在问题及处理意见
结果反馈
单
体
单
体
单
体
图纸整体
1
目录图名、编号与图纸内容是否一致，有无错漏。
2
选用的标准图集是否齐全，图集编号是否准确。
3
图幅和出图比例是否合适，平面图尽量采用1：100的比例，除非有小比例的分区图。图幅尽量采用A1或A1加长图纸，或以A0图纸为主，一套图不要超过2种图幅。
给排水
图
图号
序号
存在问题及处理意见
结果反馈
地
下
室
地
下
室
地
下
室
图纸整体
1
目录图名、编号与图纸内容是否一致，有无错漏。
2
选用的标准图集是否齐全，图集编号是否准确。
设计说明
1
与建筑相对比，看设计范围及各种参数是否正确。
2
引用的依据是否属实，规范名称、版本号是否正确。
3
图例是否完整，查看设计说明与图例是否一致。
检查气体灭火系统设置是否符合规范要求，并计算各个参数与设计说明对比。
2
检查是否标出泄压口面积，及泄压口高度。
给排水专业总图设计图纸校审提纲
图形名称
子项名称
专业
给排水
图号
序号
存在问题及处理意见
结果反馈
给排水总图
1
室内外主要标高、轴线号、相对位置定位或坐标、各建筑物名称、层数、指北针等是否注齐全。
2
检查室外给排水设施如：室外消火栓、水泵接合器、水表、化粪池、隔油池等是否齐全，规格型号是否准确。
3
给排水系统图各横支管及水井管道管线高度及各个给水点高度是否标注，标注是否合理。
4
设备基础位置、尺寸等是否表达清楚。
5
有关设备的性能参数、材料配置是否表达清楚。
给水平面图及系统图
1
是否有分区供水，与设计说明是否一致，其中管道位置是否符合安装要求，管道管径能否满足小区供水量。
2
检查管线有进一步优化可能（尽量省管道桥架，管道尽量少）。
2
管径标注是否齐全，是否与平面图一致。
3
各层标高、管道标高及用水点、接入点标高是否注齐全、合理。
4
阀门设置是否满足规范要求，是否开关方便。
5
是否设置通气阀，通气阀大小是否注明。
排水系统图
1
系统图是否与平面图相符，管径是否符合规范要求。
2
各层排水横管位置是否正确，检查口位置是否符合规范要求，高度是否标明。
2
各层排水横管位置是否正确，检查口位置是否符合规范要求，高度是否标明。
3
排出管道在一层或者二层时是否有单排设置，排出横管是否有标高。
4
通气管设置是否符合规范要求，屋顶伸顶通气高度是否标明。
5
转管位置是否与平面图一致，转管是否设置检查口。
消防平面及系统图
1
防系统是否分区，如分区与设计说明是否一致。
2
检查消防系统管道平面图是否与系统图一致，重点观察两者消防栓位置与阀门位置，并检查管道敷设是否符合规范及能否施工。
3
排出管道在一层或者二层时是否有单排设置，排出横管是否有标高。
4
通气管设置是否符合规范要求，屋顶伸顶通气高度是否标明。
5
转管位置是否与平面图一致，转管是否设置检查口。
消防系统图
1
系统图是否与平面图相符，管径是否符合规范要求。
2
管径是够合理，阀门放置是否符合规范。
3
是否设置屋面试验消火栓，是否是指自动排气阀。
3
给排水管道与市政或小区管线接口是否表示清楚，管径、标高是否明确，有些地区要求加装的特殊的设施如倒流防止器、水质检测井等是否完备。化粪池与承重墙、柱基础的水平距离是否满足要求。
4
各种管道进、出户的管径是否标注齐全，室外排水检查井的井底标高、管径等是否准确。
5
排水沟的位置、坡度、尺寸与建筑图纸是否一致。
3
检查消防系统阀门设置是否符合规范，低区消防栓系统是否有自动排气阀。
4
检查消火栓的设置是否满足两股水柱到达如何地点，消防前室是否设置了消火栓，消防电梯的排水是否满足要求。
5
检查消防栓是否有优化可能（一般消火栓距离30m即可）。
6
检查灭火器配置是否与说明一致，及其距离是否能够优化（灭火器距离12m）
喷淋平面及系统图
