给排水图纸会审要点及注意事项

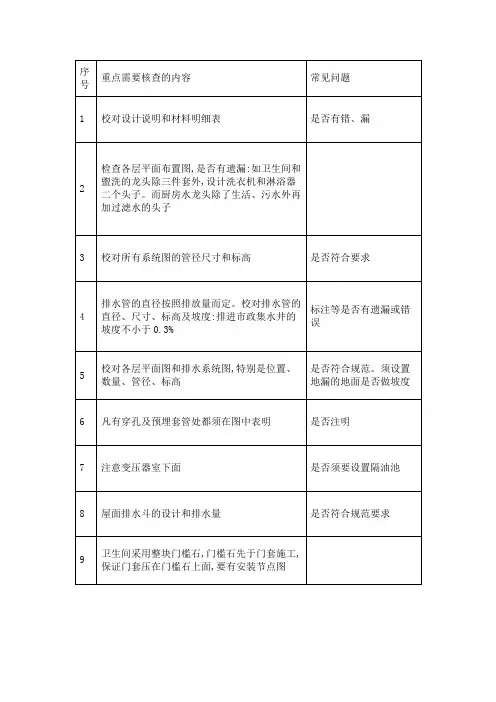

给排水专业图纸会审常见问题汇总
号
重点需要核查的内容
常见问题
1
பைடு நூலகம்校对设计说明和材料明细表
是否有错、漏
2
检查各层平面布置图,是否有遗漏:如卫生间和盥洗的龙头除三件套外,设计洗衣机和淋浴器二个头子。而厨房水龙头除了生活、污水外再加过滤水的头子
3
校对所有系统图的管径尺寸和标高
是否符合要求
4
排水管的直径按照排放量而定。校对排水管的直径、尺寸、标高及坡度:排进市政集水井的坡度不小于0.3%
标注等是否有遗漏或错误
5
校对各层平面图和排水系统图,特别是位置、数量、管径、标高
是否符合规范。须设置地漏的地面是否做坡度
6
凡有穿孔及预埋套管处都须在图中表明
是否注明
7
注意变压器室下面
是否须要设置隔油池
8
屋面排水斗的设计和排水量
是否符合规范要求
9
卫生间采用整块门槛石,门槛石先于门套施工,保证门套压在门槛石上面,要有安装节点图
浅谈建筑给排水施工图图纸会审注意事项
浅谈建筑给排水施工图图纸会审注意事项作者：董绍斌来源：《沿海企业与科技》2006年第09期［摘要］为确保施工顺利进行和工程质量，在工程施工前应组织施工图图纸会审，让参建各方认真审查施工图,对施工图中存在的问题提出处理意见,预见性地解决施工中可能存在的问题。
文章论述建筑给排水施工图图纸会审应注意的事项。
［关键词］建筑给排水；施工图图纸；会审［作者简介］董绍斌南宁市建设工程质量监督站相思湖新区分站工程师，广西南宁，530007［中图分类号］TU206；TU82［文献标识码］A［文章编号］1007-7723(2006)09-0150-01施工图图纸会审是施工管理工作中施工准备阶段的一项重要技术工作，是由承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货商等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面熟悉和审查施工图纸的活动。
其目的有两方面：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
为了保证施工图图纸会审的质量，在审查施工图时，除按照施工图图纸会审的内容和审查的原则认真查看图纸外，笔者认为还要特别注意以下事项：1.要注意查看给排水管道安装与建筑结构的关系。
如预留、预埋位置与安装实际需要是否相符；设备基础位置、尺寸、标高是否满足管道敷设的需要；管道沟位置、尺寸、标高是否满足管道敷设的需要；建筑标高基准点和放线基准位置是否明确；给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾，主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2.看设计总图时要审核总设计用水量是否配合、当地的平均水压与选用的管径是否合适，同时考虑水质的洁净程度，以防水垢积聚减小管道流量的发生。
要核对管道与其他管道或建筑物有无影响和妨碍施工，是否需要改道。
图纸会审的主要内容及注意事项
图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位组织并记录。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。
二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
施工前图纸会审各项注意事项
施工前图纸会审各项注意事项1图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
2适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
3图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。
9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
给排水工程图纸会审要点
2、消火栓及立管应放置在公共空间
给排水施 工图
管井及消火栓 箱
3、消火栓需暗装或半暗装，需与建筑结合确定 4、楼梯间明露消防管道外包PAP 5、管井内加地漏
6、管井位置及尺寸校核
7、管道井中需标注太阳能预留洞的位置及大小
城市工程部、 设计部、成本
部、项目部
管材
1、多层及高层低区给水管主横管及主立管采用PPR管，高层高区采用衬塑钢管 2、热水管采用PE-RT管 3、消防采用热浸镀锌钢管 4、污水管立管及横支管采用U-PVC管，出户管采用铸铁管 5、多层雨水管采用U-PVC管，高层雨水立管采用U-PVC管，主横管采用铸铁管；冷凝水管 采用U-PVC管。
分类 管控项
管控要点
其他
1、立管 （1）、外排雨水、冷凝水管对建筑外立面影响小 （2）、给水、污水、雨水、空调冷凝水立管与门、窗不冲突 （3）、外立面的立管做隐蔽处理，例如管道外涂真石漆 （4）、露台需有排水措施 （5）、阳台污水立管是否与空调孔遮挡 （6）、冷凝水管数量最优，能与雨水管合并的需合并使用 （7）、空调冷凝水管、空调洞、空调插座位置是否一致 2、排水出户管 （1）、排出管组织合理，储藏室净高保证9m，部分地区为8m （2）、覆土厚度满足排水要求，最小覆土700mm （3）、排出管不与梁、承台冲突 （4）、排水管尽量不从门口顶敷设 （5）、地下室公共走廊管道高度净高保证9米 3、卧室客厅是否有立管，若有，需做隐蔽处理
阳台
1、排水管、地漏需定位 2、三小间贴砖的项目给水管道全部暗装，三小间不贴砖的项目给水管道支管明装 3、洁具需定位
卫生间
1、复式户型中，上层为卫生间，下层为客厅或卧室，卫生间是否采用同层排水 2、三小间贴砖的项目给水管道全部暗装，三小间不贴砖的项目给水管道支管明装 3、洁具需定位 4、地漏数量最优化 5、卫生洁具尽量沿一侧墙设置，减少横管 6、多层独立式、十二层及以下的高层集中式、十三层及以上不设计太阳能 7、外排雨水管需埋地接入雨水井内 8、小院内留给排水点
给排水图纸管理制度
给排水图纸管理制度一、总则为规范排水图纸的管理工作，提高设计质量，保障工程安全，根据《建筑工程排水技术规范》等相关法律法规，制定本管理制度。
二、工作原则1. 遵循规范：设计人员必须遵循国家和地方的相关规范标准，准确绘制排水图纸。
2. 质量第一：排水图纸必须具备合格、可操作性、规范性、实用性等基本要求，确保施工过程中不会出现问题。
3. 审查把关：必须经过专业人员审查，确保排水图纸的正确性和完整性。
4. 安全第一：排水图纸必须符合工程施工安全要求，避免施工过程中发生事故。
5. 数据保密：设计人员必须时刻保障排水图纸的安全性和保密性，不得外传。
三、工作内容1. 设计要求明确：设计人员必须按照相关规范要求，合理勘察、合理设计，准确绘制排水图纸。
2. 设计规范遵守：设计人员必须遵循国家和地方的相关建筑排水规范，按照规定标准进行设计。
3. 排水图纸审查：排水图纸必须经过专业人员的审查，确保符合设计规范。
4. 排水技术要求：设计人员必须加强对排水技术的研究和掌握，不断提高设计水平。
5. 排水图纸保存：设计人员必须妥善保存设计资料、归档排水图纸，以备不时之需。
6. 紧急处理措施：设计人员必须牢记安全第一原则，遇到问题及时处理，确保工程顺利进行。
四、管理程序1. 设计阶段：设计人员在设计排水图纸时，必须遵守相关规范要求，客观公正、合理勘察、合理设计，准确绘制排水图纸。
2. 审查阶段：设计人员完成设计后，必须提交给相关专业人员审查，确保排水图纸的正确性和完整性。
3. 修改阶段：如审查人员对排水图纸有意见或建议，设计人员必须及时对图纸进行修改，并重新提交审查。
4. 归档阶段：设计人员完成设计后，必须妥善保存设计资料，归档排水图纸，以备不时之需。
五、工作责任1. 设计人员：负责规范绘制排水图纸，确保设计质量和工程安全。
2. 审查人员：负责审查排水图纸，确保其正确性和完整性。
3. 监管部门：负责监督整个排水图纸管理工作，确保工作按照制度规范进行。
水电图纸会审记录
水电图纸会审记录一、会审时间与地点会审时间：＿____年_____月_____日会审地点：＿____会议室二、参加会审的单位及人员1、建设单位：＿____、＿____2、设计单位：＿____、＿____3、监理单位：＿____、＿____4、施工单位：＿____、＿____三、会审内容（一）给排水部分1、图纸中对于给水管材的选型和规格说明是否清晰明确？经会审发现，部分给水管的材质和管径在图纸中表述不够详细，可能导致施工过程中的材料采购和安装出现偏差。
建议设计单位进一步明确给水管的材质，如 PPR 管、PE 管等，并标注清楚管径大小及对应的使用部位。
2、排水系统的坡度设计是否合理？在图纸中，部分排水管道的坡度设计未充分考虑实际施工条件和排水要求。
例如，某些区域的排水坡度较小，可能影响排水效果，容易造成积水。
建议设计单位根据现场实际情况，对排水坡度进行优化调整，确保排水顺畅。
3、卫生间、厨房等用水区域的给排水点位布置是否满足使用需求？通过会审讨论，发现部分卫生间和厨房的给排水点位设置不够合理，如洗手盆、洗菜盆的水龙头位置与实际使用习惯不符，地漏位置不利于排水等。
建议设计单位根据人体工程学和实际使用功能，对给排水点位进行重新布置，以提高使用的便利性和舒适性。
4、消防栓的设置位置和数量是否符合消防规范要求？图纸中消防栓的布置需要进一步核实，部分区域消防栓的覆盖范围可能存在盲区，数量也可能不足。
建议设计单位按照相关消防规范，对消防栓的位置和数量进行合理调整，确保在火灾发生时能够有效地发挥灭火作用。
（二）电气部分1、配电箱的位置和规格是否合理？部分配电箱的位置设置在不方便操作和维护的地方，且规格大小可能无法满足实际用电负荷的需求。
建议设计单位根据建筑物的布局和用电设备的分布，合理调整配电箱的位置，并根据负荷计算结果，确定合适的配电箱规格。
2、电线电缆的选型和敷设方式是否符合规范？在图纸中，对于电线电缆的型号、规格及敷设方式的标注存在一些不清晰的地方。
图纸会审的主要内容及注意事项
图纸会审的主要内容及注意事项图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位组织并记录。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。
二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
给排水图纸会审要点及常见问题
给排水图纸会审要点及常见问题建筑给排水专业与有关方面的关系建筑给排水专业与有关方面的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施T顺序是否明确。
(4)管道井的内部布置是否合理。
(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
施工图审核要点(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
审图要点(1)设计说明应包括设计依据、设计范围，给排水、t肖防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
图纸会审流程及注意事项
图纸会审内容全攻略一、关于图纸会审流程（1）、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
（2）、适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
（3）、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
（4）、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人。
（5）、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
（6）、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
（7）、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
（8）、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。
水电图纸会审要点
水电图纸会审要点水电图纸会审是工程项目施工前的重要环节，旨在确保水电设计的合理性、准确性和可行性，减少施工过程中的变更和返工，保证工程质量和进度。
以下是水电图纸会审的一些要点：一、给排水部分1、设计说明仔细审查给排水系统的设计说明，包括系统类型（如生活给水、消防给水、排水体制等）、管材选用、连接方式、施工要求等，确保其符合规范和项目要求。
核实设计依据是否充分，如相关规范、标准的版本是否为最新。
2、平面图检查给排水管道的布置是否合理，是否与建筑结构、电气设备等其他专业的管线存在冲突。
注意管道的走向、管径大小、坡度设置是否符合排水要求，避免出现倒坡、积水等问题。
查看卫生器具、地漏、雨水斗等的位置是否恰当，是否方便使用和维护。
3、系统图对照平面图，审核系统图中管道的标高、管径、立管编号等信息是否一致。
分析给排水系统的竖向分区是否合理，压力是否满足要求，以确保供水的稳定性和安全性。
检查消防水箱、水池的容积、设置高度是否符合规范。
4、详图对于特殊部位的给排水处理，如管井、地沟、泵房等，要审查详图的尺寸、做法是否清晰准确。
核实防水套管、伸缩节、支吊架等的设置是否符合要求。
5、材料表核对材料表中管材、阀门、洁具等的规格、型号、数量是否与图纸一致。
确认所选材料的质量和性能是否满足工程需求。
二、电气部分1、设计说明认真阅读电气设计说明，了解电源进线方式、电压等级、负荷分级、防雷接地要求等。
审查电气设备的选型、安装方式、防护等级等是否符合规范和使用环境。
2、平面图检查电气线路的敷设路径是否合理，是否避开了高温、潮湿、易燃等不利环境。
核实配电箱、插座、开关、灯具等的位置和数量是否满足使用功能和规范要求。
注意电气管线与给排水、暖通等其他专业管线的交叉避让情况。
3、系统图对比平面图，核对系统图中电气设备的规格、型号、参数是否一致。
分析供电系统的可靠性，如备用电源的设置、切换方式等是否满足要求。
审查配电箱的进出线回路、保护装置的配置是否合理。
设计图纸会审应注意的问题
设计图纸会审应注意的问题在工程项目建设中，设计图纸会审是一个至关重要的环节。
它不仅关系到项目的质量、进度和成本，还直接影响到工程的安全性和功能性。
设计图纸会审是指在工程施工前，由建设单位组织，施工单位、监理单位以及设计单位共同参与，对设计图纸进行全面审查和核对的过程。
通过会审，可以发现并解决设计中存在的问题，避免在施工过程中出现不必要的变更和返工，保证工程的顺利进行。
下面我们就来详细探讨一下设计图纸会审应注意的问题。
一、图纸的完整性和准确性首先要确保图纸的完整性，包括建筑、结构、给排水、电气、暖通等各个专业的图纸是否齐全。
缺少任何一个专业的图纸都可能导致施工过程中的衔接不畅和错误。
同时，要检查图纸的准确性，如尺寸标注是否清晰、比例是否正确、图例是否规范等。
如果图纸存在模糊不清或者相互矛盾的地方，必须在会审时提出并加以解决。
例如，在建筑图纸中，门窗的尺寸和位置标注不明确，可能会导致施工时无法准确安装门窗，影响建筑的外观和使用功能。
在结构图纸中，梁、柱的配筋标注错误，可能会影响结构的安全性。
二、建筑与结构的协调性建筑设计和结构设计应该相互协调，不能出现冲突。
比如，建筑的外形和布局是否能够被结构体系所支持，建筑的开洞位置和大小是否会削弱结构的强度和稳定性。
常见的问题有，建筑设计中为了追求美观而设置的大跨度空间，结构设计可能无法满足其承载要求。
或者建筑设计中的墙体位置与结构设计中的梁、柱位置不对应，导致施工困难。
三、各专业之间的衔接除了建筑与结构之间的协调，给排水、电气、暖通等专业与建筑、结构专业之间的衔接也非常重要。
例如，给排水管道的布置是否与结构梁、柱冲突，电气插座和开关的位置是否符合建筑使用功能的要求，暖通管道的走向是否影响建筑空间的使用等。
在实际工程中，经常会出现给排水管道穿过梁或者电气桥架与风道交叉的情况，如果在会审时没有发现并解决，施工时就会遇到很大的麻烦，不仅影响施工进度，还可能会影响工程质量。
给排水图纸会审
给排水图纸会审前言在建设工程中，给排水系统是一个非常重要的部分。
如果给排水系统设计不合理，很容易影响建筑物的正常使用，甚至会对人们的生活造成一定的影响。
因此，给排水图纸会审是必不可少的一个环节。
本文将介绍给排水图纸会审的一些相关内容。
给排水图纸会审的意义给排水图纸会审是建筑工程实施过程中非常重要的环节之一。
它可以有效地避免因施工方案不合理、技术经验不足、设计不妥等因素诱发的建筑事故，提高设计方案的科学性、合理性、可行性及实用性，为施工提供了坚实的依据。
给排水图纸会审的主要目的是确保设计方案的完整性、准确性和可行性。
这个过程可以消除任何有潜在风险的设计问题，并提高设计的质量，为建筑工程的实施提供有效的保障。
给排水图纸会审的内容给排水图纸会审的具体内容包括以下几个方面：1. 设计方案会审人员需要仔细审查设计方案是否符合规范和标准，并检查设计方案中的所有要素，如管道、设备、泵站、排气阀等是否符合规范标准，并且是否可以正常运行。
如果有不符合规定、不符合安全要求的设计内容，会审人员应该及时发现并提出合理的修改和调整建议。
2. 建设规范和标准会审人员需要检查设计方案是否符合现行的建筑规范和标准。
部分规范和标准是强制性的，必须严格执行。
会审人员需要严格审查每一个环节，制定出符合规范要求的设计方案。
3. 工程造价会审人员还需要对设计方案的工程造价进行评估。
构建可行的给排水系统需要大量的物料和设备，会审人员需要对费用进行评估，合理控制造价，确保工程质量的同时，还要做到经济实惠。
给排水图纸会审的流程给排水图纸会审的流程可以分为以下几个步骤：1. 会前准备会前准备应该尽早开始，主持方应该会同参会部门和专业人员组织专门会前调查，确保会议取得实实在在的成果。
再结合时间、地点、人员、材料、设备等进行具体安排。
2. 会议召开会议召开是一个非常重要的环节，它需要参会人员充分发表意见，逐条检查，一丝不漏地评审设计方案，确保不留隐患。
总结：图纸会审技巧审查内容和注意事项
总结：图纸会审技巧审查内容和注意事项关于图纸会审流程1、图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
2、适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。
9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
图纸会审常见问题分析
• 2、基础接地形式旳拟定。二标图纸会审中施工单位提出： 基础内接地极内外圈采用40*4镀锌扁钢。施工单位就在这 里埋下了伏笔，一不留神就会让建设单位上当。
常见旳接地形式：
• 3、线管敷设方式。线管敷设方式：
• WC：暗敷设在墙内
• FC：预埋在地面内
• CC：暗敷设在顶板内
• 对于照明回路没有疑问采用CC，但对于插座回路 应根据插座旳用途选择敷设方式。例如：空调插 座一般距地2.0米能够考虑采用CC/WC，一般插 座一般距地0.3米应采用FC/WC。
图纸会审常见问题分析
一、 给排水及采暖
• 1、排水管材旳拟定。高层施工中常见排水管材有：PVC 光滑管、PVC螺旋管、铸铁管（分柔性铸铁管和柔性抗震 铸铁管）
• 因为高层排水管不同管材能够组合使用。例如： 立管采用PVC中空螺旋消音管，支管采用PVC实 壁管，底层排出管采用柔性铸铁管。施工单位可 能提出地上部分采用PVC螺旋消音管，其实支管 没必要采用。
防水套管：
• 2、通气管旳选择。根据设计要求排水管通气形式 有下列几种：伸顶通气管、专用气管、环形通气 管、汇合通气管、特殊单立管。
• 2、通气管旳选择。根据设计要求排水管通气形式 有下列几种：伸顶通气管、专用气管、环形通气 管、汇合通气管、特殊单立管。
• 4、管道保温。管道保温旳材质：岩棉、离心玻璃 棉、硅酸铝、橡塑、复合硅酸盐
• 2、通气管旳选择。根据设计要求排水管通气形式 有下列几种：伸顶通气管、专用气管、环形通气 管、汇合通气管、特殊单立管。
• 3、套管形式。套管分为：一般穿墙套管、刚性 防水套管、柔性防水套管。不同旳套管价格相差 很大。
ቤተ መጻሕፍቲ ባይዱ
• 根据验收规范第三章有关要求：
图纸会审内容及重点
导语图纸会审是什么？图纸会审是指工程各参建单位（建设单位、监理单位、施工单位、各种设备厂家）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位负责组织并记录（也可请监理单位代为组织）。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
一、图纸会审的程序1、专业会审（1）收到施工图纸后，班组技术员组织班组长施工人员进行专业会审，对本班组施工项目或本单位工程施工图纸进行熟悉和会审，由班组技术员填写和保存图纸、会审签证和会审记录，重要施工项目可邀请专工技术组长设计代表参加；（2）专业工程处技术组长汇总图纸中存在的问题和需澄清的事项，以工作联系单的方式交项目部工程部一份，要求帮助落实；（3）专业工程处技术组长负责图纸会审提出问题的落实，保存记录并传达到相关专工和技术人员；（4）在图纸专业会审提出的问题没有答复或明确之前，其涉及到的单位分部分项工程不能开工。
2、系统会审（1）专业工程处技术组长组织专工技术员班组长施工人员等进行系统图纸会审；（2）专业工程处进行施工图纸的系统会审时，可邀请有关部室专业技术人员、设计代表甲方及其代表参加；（3）专业工程处技术组长负责办理会审签证，并将通过会审发现的问题、建议和需要澄清的事项以工作联系单的方式，交项目部工程部一份，工程处技术组长负责落实。
3、专业间会审（1）对需进行专业间图纸会审的项目见附件02-1由项目部工程部专工负责组织各专业工程处和有关部室技术人员项目总工/副总设计代表及建设单位代表等相关人员参加；（2）项目部工程部专工对收集到的专业会审和系统会审中存在的问题进行审阅并对图纸中各专业间的技术问题如预埋件设备基础管道接口管道及电缆桥架布置等进行核查澄清；（3）项目部工程部专工负责办理会审签证记录会审中提出的问题以工作联系单的方式向有关单位提出并督促解决。
关于图纸会审的流程、技巧与注意事项
关于图纸会审的流程、技巧与注意事项一、纸会审流程（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
（二）适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；更多精彩内容请关注微信公众号“工程预算员”。
其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图会审是施工管理工作中施工准备阶段的一项重要技术工作，是建设的基本要求。
目的是减少施工图的差错，确保工程质量和施丁顺利进行，降低建设资金。
在审核图纸时，应尽量提出图纸中的问题，以便设计人员对问题做出修改和补充。
1建筑给排水专业与有关方面的关系
1．1给排水专业与其它专业设计相互之间的关系
(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配，零配件及控制设备能否满足要求。
(2)水管道与电气线路、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。
(3)水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
(4]管道井的内部布置是否合理。
1．2给排水管道安装与建筑结构的关系
(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
(6)有关建筑设计。
如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2施工图审核要点
2．1审图的原则
(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
(2)图纸资料是否齐全。
(3)设计是否合理，有无遗漏，图纸中的标注有无错误，有关管道编号、设备型号是否完整无误。
(4)设计说明及设计网中的技术要求是否明确。
设计是否符合企业施工技术装备条件。
(5)设计意图、工程特点、设备设施及其控制工艺流程。
工艺要求是否明确，各部分设计是否明确。
(6)管道安装位置是否美观和使用方便。
(7)管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
(8)对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
(9)需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
(10)有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2.2审图要点
2．2．1总说明
(1)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容。
(2)主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
(3)管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、柃查、维护等是否采取有效合理的措施。
(4)是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
(5)是否选用了淘汰产品。
2．2．2给排水平面图
(1)生活水池、水箱是否为独立的结构型式。
(2)给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。
(3)生活给水泵房的位置是否避开了有防振或有安静要求的房间。
(4)有无厕所、盟洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
(5)地下污水泵井是否设置密封井盖和通气管。
(6)选用的水加热设备及其布置、敷设是否考虑了榆修要求。
(7)管道的布置、敷设是否满足规范要求。
2．2．3消防、人防部分平面图
(1)建筑物内不同用房或公共场所灭火设施的选择是否恰当。
(2)消防水池、高位水箱及消防水泵房是否满足规范要求。
(3)消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
(4)需要水幕分区或合防火卷帘分区处，是否按规范要求设置了相应的水幕设施。
(5)消防电梯是否设置了排水设施。
(6)寒冷地区，无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。
(7)灭火器的造型与布置是否满足规范要求。
(8)有人防地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门的要求。
2．2．4总平面罔
(1)消防专用或生活共用的室外给水管是否按规范要求连成环状管网。
(2)入市政污、雨水管接合井的管径、标高是否合适。
(3)化粪池、污水池等与埋地生活用水储水池的距离是否不小于1 Om。
当不满足时。
是否采取了防止污染生活用水的有效措施。
2．2．5系统图
2．2．5．1给水系统
(1)高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。
(2)给水管道的连接是否存在回流污染问题。
(3)水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。
(4)按规定需设中水的项目，是否设置了中水处理与供水系统，中水水量是否平衡。
2．2．5．2热水系统
(1)热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡(单独使用冷水或热水者除外)。
(2)其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。
(3)公共浴室是否设有水温稳定和节水措施。
(4)系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，同定支架等附件。
是否设有防止和减缓管道和设备结垢、锈蚀的装置。
2．2．5．3排水系统
(1)排水系统是否采用了雨、污分流；雨水及其布置是否符合要求。
(2)污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。
(3)排水管是否按规范要求设置通气管及检查口、清扫口。
2．2．5-4消防系统
(1)消防水池和屋顶消防水箱的储水容积是否符合规定。
(2)系统上是否有减压、泄压等安全使用和保证灭火效果的措施。
(3)消防水泵及增压设备是否满足规范要求。
(4)室内消火栓管网是否按规范要求连成环状。
(5)屋顶是否设试验用消火栓。
(6)消火栓与自动喷水灭水系统管径是否合理。
(7)寒冷地区，地下不采暖车库是否采用干式或预作用自动喷水灭火系统。
(8)消防水泵接合器的设置是否满足规范要求。
3 建筑给排水图纸审核中易被疏忽的一些问题
(1)施工图说明有误。
①施工图说明中引用的规范或标准图不是现行有效的版本。
②有的设计说明缺乏针对性，对标准化说明基本不作变动。
(2)施同深度不够。
有的工程为了赶进度，把详图省略了。
(3)地下室及泵房排水。
①地下室排水沟布置不当，跨越防火分区。
②地下室内汽车库坡道起坡处截水沟中排水泵流量偏小。
③泵房排水沟中排水泵流量偏小。
结语
施工图会审是一项极为细致的技术工作，其综合性很强。
要审核好图纸，除了审图者认真看图外，还与审图者自身素质有关。
审图者的综合素质包括：看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让及处理。
只要我们在实践中不断地提高上述知识和技能，就能提高审图水平，更多预见性地解决施工图中存在的问题，确保工程质量。
