钢筋手工电弧焊施工工艺标准
钢筋手工电弧焊施工工艺标准
8钢筋手工电弧焊施工工艺标准8.1 总则8.1.1适用范围本工艺适用于工业与民用建筑钢筋及埋件的手工电弧焊。
8.1.2编制参考标准及规范（1）《建筑工程施工质量验收统一标准》（GB 50300-2001）；（2）《混凝土结构工程施工质量验收规范》（GB 50204-2002）；（3）《钢筋焊接及验收规程》（JGJ 18-2003）。
8.2 术语钢筋电弧焊：以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧进行焊接的一种熔焊方法。
8.3 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
钢筋电弧焊焊条应符合设计要求，焊接接头应逐个进行外观检查。
钢筋电弧焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
8.4 施工准备8.4.1 技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
8.4.2材料要求钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
焊条：焊条的牌号应符合设计规定。
如设计无规定时，应符合表8-1的要求，焊条质量应符合以下要求：注：不含25MnSi钢筋。
1）药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。
2）焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
3）焊条必须根据焊条说明书的要求烘干后才能使用。
4）焊条必须有出厂合格证。
8.4.3主要机具弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。
8.4.4作业条件：1）焊工必须持有考试合格证。
2）帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。
3）电源应符合要求。
4）作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
5）熟悉图纸，做好技术交底。
8.5 材料和质量要点8.5.1材料的关键要求钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
手工电弧焊焊接工艺标准
钢结构手工电弧焊焊接工艺标准钢结构手工电弧焊焊接工艺标准》1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2 施工准备2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235 钢时宜选用E43 系列碳钢结构焊条；焊接16Mn 钢时宜选用E50 系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3 现场供电应符合焊接用电要求。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3 操作工艺3.1 工艺流程作业准备→ 电弧焊接(平焊、立焊、横焊、仰焊)→ 焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm 间隙产生电弧。
钢筋手工电弧焊施工工艺标准
文件制修订记录1.0范围本工艺标准适用于工业与民用建筑的钢筋及预埋铁件的手工电弧焊。
2.0施工准备2.1材料及主要机具：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
预埋件的锚固筋应用Ⅰ、Ⅱ级钢筋。
钢筋应无老锈和油污。
2.1.2钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。
2.1.3焊条：焊条的牌号应符合设计规定。
如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求：钢筋电弧焊使用的焊条牌号表4-142.1.3.1药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。
2.1.3.2焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
2.1.3.3焊条必须根据焊条说明书的要求烘干后才能使用。
2.1.3.4焊条必须有出厂合格证。
2.1.4弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。
2.2作业条件：2.2.1焊工必须持有考试合格证。
2.2.2帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。
2.2.3电源应符合要求。
2.2.4作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
2.2.5熟悉图纸，做好技术交流。
3.0操作工艺3.1工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验3.2检查电源、焊机及工具。
焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。
3.3选择焊接参数。
根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。
3.4试焊、做模拟试件。
在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。
3.5施焊操作：3.5.1引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。
钢筋焊接工艺要求
钢结构手工电弧焊焊接工艺标准（二）3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。
3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。
3.2.2.2 采用短弧焊接，弧长一般为2～3mm。
3.2.2.3 焊条角度根据焊件厚度确定。
两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。
焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。
3.2.2.4 收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。
严禁使弧坑甩在一边。
为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。
3.2.3 横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。
焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。
根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。
3.2.4 仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。
冬期低温焊接：3.3.1 在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。
风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。
3.3.2 钢结构为防止焊接裂纹，应预热、预热以控制层间温度。
当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。
质量标准保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
钢筋手工电弧焊工艺标准 (4-96)
钢筋手工电弧焊工艺标准 (4-96)1. 引言随着工程建设的日益发展，钢筋手工电弧焊已经成为了钢筋连接的一种重要方法。
在工程建设中，如何保证钢筋手工电弧焊的质量和可靠性，提高施工效率，降低施工成本，是一个亟待解决的问题。
因此，钢筋手工电弧焊工艺标准的制定对于提升钢筋手工电弧焊质量和水平，具有重要意义。
2. 标准适用范围本标准适用于钢筋手工电弧焊的施工，特别是在建筑、道路、桥梁、隧道、机场、码头等工程中的加工和安装过程。
3. 规范性引用文件在使用本标准的过程中，应该考虑以下文件的引用，其中标注的日期版本是本标准适用的版本。
•GB338-1991 钢筋冷弯加工技术条件•JGJ 16-2016 建筑工程钢筋连接技术规范•JGJ/T 153-2016 建筑工程混凝土工程质量检验评估标准•JG/T 133-2019 钢筋和钢筋焊接接头检验标准4. 质量要求4.1 表面处理在进行钢筋手工电弧焊之前，必须清除钢筋表面的氧化物和杂质。
4.2 单面焊接钢筋手工电弧焊必须沿直线进行，钢筋表面应保持清洁和平滑，焊接缝间距应符合建筑工程钢筋连接技术规范的要求。
4.3 双面焊接焊缝宽度不应大于焊缝厚度的3倍，焊缝的长度不应超过焊缝厚度的30倍。
焊缝两侧应保持焊缝的轮廓形状一致。
4.4 机械性能要求钢筋手工电弧焊的焊点强度应符合建筑工程混凝土工程质量检验评估标准的要求。
5. 工艺流程5.1 焊材选用的焊条应符合焊接钢筋的材质。
焊条外观应平整，不应有沟槽、裂缝、水泡及其他缺陷。
5.2 焊接电流钢筋手工电弧焊的焊接电流必须在规定范围内，以保证焊接质量合格。
焊接电流应根据焊接材料的厚度、钢筋的尺寸、焊条的规格、加热方式和焊接位置等条件进行选择。
5.3 焊接技术在进行钢筋手工电弧焊之前，应该先进行检查和表面清理，并且应该进行试焊，确认焊接质量符合要求后，再进行正式焊接。
完成焊接后，应进行机械性能测试，以保证焊接质量符合标准要求。
6. 焊接质量检查焊接完成后，必须进行质量检查，以便发现并修复焊接缺陷，确保焊接质量达到标准所要求的要求。

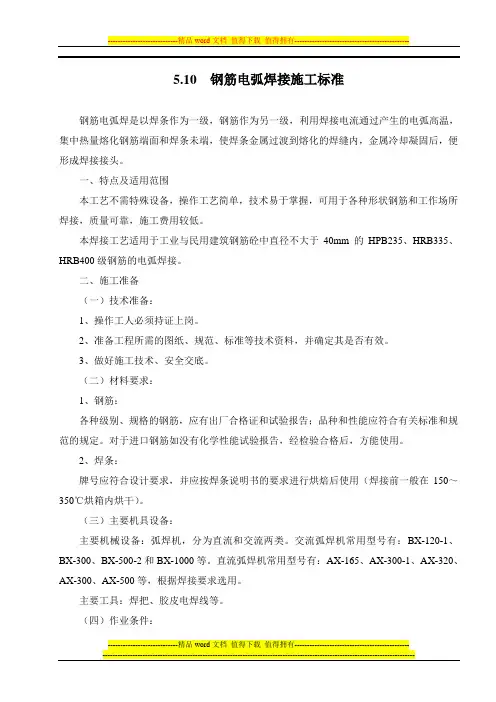

钢筋电弧焊接施工标准
5.10 钢筋电弧焊接施工标准钢筋电弧焊是以焊条作为一级，钢筋作为另一级，利用焊接电流通过产生的电弧高温，集中热量熔化钢筋端面和焊条未端，使焊条金属过渡到熔化的焊缝内，金属冷却凝固后，便形成焊接接头。
一、特点及适用范围本工艺不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低。
本焊接工艺适用于工业与民用建筑钢筋砼中直径不大于40mm的HPB235、HRB335、HRB400级钢筋的电弧焊接。
二、施工准备（一）技术准备：1、操作工人必须持证上岗。
2、准备工程所需的图纸、规范、标准等技术资料，并确定其是否有效。
3、做好施工技术、安全交底。
（二）材料要求：1、钢筋：各种级别、规格的钢筋，应有出厂合格证和试验报告；品种和性能应符合有关标准和规范的规定。
对于进口钢筋如没有化学性能试验报告，经检验合格后，方能使用。
2、焊条：牌号应符合设计要求，并应按焊条说明书的要求进行烘焙后使用（焊接前一般在150～350℃烘箱内烘干）。
（三）主要机具设备：主要机械设备：弧焊机，分为直流和交流两类。
交流弧焊机常用型号有：BX-120-1、BX-300、BX-500-2和BX-1000等。
直流弧焊机常用型号有：AX-165、AX-300-1、AX-320、AX-300、AX-500等，根据焊接要求选用。
主要工具：焊把、胶皮电焊线等。
（四）作业条件：1、焊工已经培训、考核，可持证上岗。
2、电源、电压、电流、容量符合施焊要求。
3、弧焊机等机具设备完好，经维修试用，或满足施焊要求。
三、施工工艺1、焊接前须清除钢筋表面铁锈、熔渣、毛刺残渣及其他杂质等。
2、焊接接头型式分为帮条焊、搭接焊、坡口焊和熔槽焊、窄间焊五种接头形式。
焊接时应符合下列要求：（1）应根据钢筋级别、直径、接头形式和焊接位置，选择焊条、焊接工艺和焊接参数；（2）焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋；（3）焊接地线与钢筋应接触紧密；（4）焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
钢筋手工电弧焊施工作业指导书
钢筋手工电弧焊施工作业指导书1目的适用于工业与民用建筑的钢筋及埋件手工电弧焊施工作业指导。
2依据《钢筋焊接及验收规程》JGJ18—2012；《混凝土结构工程施工质量验收规范》GB50204-2015o3施工特点收弧时，应将熔池填满，拉灭电弧时，应将熔地填满，注意不要在工作表面造成电弧擦伤。
4施工工艺流程检查设备一选择焊接参数一试焊作模型试件一送试一确定焊接参数一施焊一质量检验。
5施工技术要求5.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学试验单一份，其化学成分应满足焊接要求，并应有可焊性试验。
预埋件的锚爪应用I、Ii级钢筋。
钢筋应无老锈和油污。
5.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。
5.3 焊条的牌号应符合设计规定。
焊条质量应符合以下要求：5.3.1药皮应无裂缝、气孔、凹凸不平等缺陷。
并不得有肉眼看得出的偏心度。
5.3.2焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
5.3.3焊条必须根据说明书的要求烘干后才能使用。
5.3.4焊条必须有出厂合格证。
5.4注意对已绑扎好的钢筋骨架的保护，不乱踩乱折，不粘油污，在施工中折乱的骨架要认真修复，保证钢筋骨架中各种钢筋位置正确。
6施工工艺6.1 检查电源、焊机及工具。
焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。
6.2 选择焊接参数。
根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。
6.3 试焊、做模拟试件。
在每批钢筋正式焊接前，应焊接3个模拟试件做技术试验。
经试验合格后，方可按确定的焊接参数成批生产。
6.4 施焊操作：6. 4.1引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。
无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位防止烧伤主筋。
7. 4.2定位：焊接时应先焊定位点再施焊。
8. 4.3运条：运条时的直线前进、横向摆动和送进焊条3个动作要协调平稳。
手工电弧焊焊接工艺标准
手工电弧焊焊接工艺标准1.手工电弧焊焊接施工工艺标准1.1适用范围本工艺适用于钢结构制作与安装手工电弧焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件手工电弧焊均应按本工艺规定执行。
1.2 引用标准（1）钢结构工程施工质量验收规范（GB50205—2001）；（2）建筑工程施工质量验收统一标准（GB50300—2001）；（3）建筑钢结构焊接规程（JGJ81—2002）；（4）碳钢焊条（GB5117—85）；（5）低合金钢焊条（GB5118—85）；（6）钢结构焊缝外形尺寸（GB10854—89）；（7）焊接质量保证钢熔化焊接接头的要求和缺陷等级（GB/T12469—90）；（8）钢焊缝手工超声波探伤和探伤结果的分级（GB11345—89）。
1.3 术语焊接工艺——制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
后热——焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
焊条——涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
焊药——压涂在焊芯表面上的涂料层。
焊渣——焊后覆盖在焊缝表面上的固态熔渣。
焊接工作台——为焊接小型焊件而设计的工作台。
定位板——为保证焊件间的相对位置，防止变形和便于装配而临时焊上的金属板。
引弧板——为在焊接接头始端获得正常尺寸的焊缝截面，焊前装配的一块金属板。
焊接在这块板上开始，焊后割掉。
钢结构手工电弧焊焊接标准工艺重点标准
5 钢构造工程5-1 钢构造手工电弧焊焊接工艺原则（501-1996）1 范畴本工艺原则合用于一般工业与民用建筑工程中钢构造制作与安装手工电弧焊焊接工程。
2施工准备2.1 材料及重要机具2.1.1 电焊条：其型号按设计规定选用，必须有质量证明书。
按规定施焊前通过烘焙。
严禁使用药皮脱落、焊芯生锈旳焊条。
设计无规定期，焊接Q235钢时宜选用E43系列碳钢构造焊条；焊接16Mn钢时宜选用E50系列低合金构造钢焊条；焊接重要构造时宜采用低氢型焊条（碱性焊条）。
按阐明书旳规定烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相似。
2.1.3 重要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承当旳焊接工作。
2.2.3 现场供电应符合焊接用电规定。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺实验拟定。
3 操作工艺3.1 工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查3.2 钢构造电弧焊接：3.2.1 平焊3.2.1.1 选择合格旳焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺实验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙与否符合规定，定位焊与否牢固，焊缝周边不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定旳温度与时间，从烘箱中取出旳焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工纯熟限度等因素，选择合适旳焊接电流。
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜不小于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
钢筋手工电弧焊工艺标准 (4-96)
钢筋手工电弧焊工艺 (411-1996)范围本工艺适用于工业与民用建筑的钢筋及埋件手工电弧焊。
施工准备2.1 材料及主要机具：钢筋电弧焊使用的焊条牌表4-14项次钢筋级别搭接焊、帮条焊坡口焊1 Ⅰ级 E4303 E4303 E43032 Ⅱ级 E4303 E4303 E50033 Ⅲ级 E5003 E5003 E55034 Ⅰ、Ⅱ级与钢板焊接 E4303注：不含25MnSi钢筋。
2.2 作业条件：操作工艺3.1 工艺流程：检查设备→ 选择焊接参数→ 试焊作模拟试件→ 送试→ 确定焊接参数→ 施焊→ 质量检验3.2 检查电源、焊机及工具。
焊接地线应与钢筋接触良好防止因起弧而烧伤钢筋。
3.3 选择焊接参数。
根据钢筋级别、直径、接头型式和焊接位置选择适宜的焊条直径、焊接层数和焊接电流保证焊缝与钢筋熔合良好。
3.4 试焊、做模拟试件。
在每批钢筋正式焊接前应焊接3个模拟试件做拉力试验经试验合格后方可按确定的焊接参数成批消费。
3.5 施焊操作：图4-27 钢筋帮焊接头帮条宜采用与主筋同级别、同直径的钢筋制作其帮条长度l见表4-15。
如帮条级别与主筋一样时帮条的直径可以比主筋直径小一个规格。
如帮条直径与主筋一样时帮条钢筋可比主筋低一个级别。
钢筋帮条长度表4-15项次钢筋级别焊缝型式帮条长度l单面焊双面焊≥8d≥4d单面焊双面焊≥10d≥5d注：d为主筋直径。
图4-28 焊缝尺寸示意图a椇阜炜矶龋籬椇阜旌穸? 图4-29a. 两主筋端头之间应留2～5mm的间隙。
b. 帮条与主筋之间用四点定位固定定位焊缝应离帮条端部20mm以上。
c. 焊接时引弧应在帮条的一端开场收弧应在帮条钢筋端头上弧坑应填满。
第一层焊缝应有足够的熔深主焊缝与定位焊缝特别是在定位焊缝的始端与终端应熔合良好。
a. 搭接焊时钢筋应预弯以保证两钢筋的轴线在一轴线上。
在现场预制构件安装条件下节点处钢筋进展搭接焊时如钢筋预弯确有困难可适当预弯。
b. 搭接焊时用两点固定定位焊缝应离搭接端部20mm以上。
手工电弧焊施工工艺标准
手工电弧焊施工工艺标准1．0 总则1.0.1为提高公司钢结构制作和焊接质量，提高工人手工药皮焊条焊接技术，提高钢结构制作水平。
本工艺标准适用于建筑钢结构药皮焊条手工焊。
1.0.2编制参考标准及规范（1）《建筑钢结构焊接技术规程》JG81—2002（2）《建筑钢结构施工手册》2. 0术语、符号2.0.1术语坡口：完全焊透：部分焊透：衬垫：对接与角接组合焊：3.0.2符号采用国家规定符号MC——手工电弧焊完全焊透焊接MP——手工电弧焊部分焊透焊接B——对接接头形式U——U形坡口T——T形接头C——角接接头焊接位置代号：坡口部分尺寸代号：F——平焊t——接缝部位的板厚H——横焊b——坡口根部间隙或部件间隙V——立焊. H——坡口深度O——仰焊P——坡口钝边a——坡口角度3.0基本规定3.0.1施工图中应标明的技术要求1、应明确规定构件使用钢材和焊接材料的类型和焊缝质量等级，有特殊要求时，应标明无损探伤的类别和抽查百分比。
2、应标明钢材和焊接材料的品种、性能及相应的国家现行标准，并应对焊接方法、焊缝坡口形式和尺寸、焊后热处理要求等作出明确规定；标注工厂制作或工地安装焊缝符号。
3.0.2钢结构工程焊接制作应具备下列条件：1、具有符合规定资格的焊接技术责任人员、焊接质检人员、无损探伤人员、焊工焊接预热和后热处理人员；2、具备与所承担工程的焊接技术难易程度相适应的焊接方法、焊接设备、检验和实验设备；3、属计量器具的仪表、仪器应在计量检定有效期内；4、应具有所承担工程结构类型相适应的钢结构焊接规程和焊接工艺评定文件等技术软件；5、应具有特殊结构或新钢种、特厚材料及焊接新工艺的实验室和相应的实验人员；3.0.3建筑钢结构焊接有关人员的应符合下列规定：1、焊接技术责任人员应接受过专门的焊接技术培训，取得中级以上技术职称并有一年以上焊接生产或施工实践经验；2、焊接质检人员应经受过专门的技术培训，有一定的焊接实践经验和技术水平，并且有质检人员上岗资质证；3、无损探伤人员必须由国家授权的专业资格，其相应等级证书应在有效期内，并应按考核合格项目及权限从事焊缝无损检测工作；4、焊工应考试合格并取得资格证书，其施焊范围不得超越资格证书的规定；5、焊接预热、后热的处理人员应具备相应的专业技术。
【精品】011钢筋手工电弧焊施工工艺
钢筋手工电弧焊1范围本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊.2施工准备2。
1材料及主要机具:2。
1.1钢筋:钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单,其化学成分应满足焊接要求，并应有可焊性试验。
预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。
钢筋应无老锈和油污。
2。
1.2钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形,其断面尺寸和机械性能应符合设计要求。
2。
1。
3焊条：焊条的牌号应符合设计规定。
如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求：钢筋电弧焊使用的焊条牌号表4—14注：不含25MnSi钢筋。
2.1.3。
1药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。
2。
1.3.2焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
2。
1.3.3焊条必须根据焊条说明书的要求烘干后才能使用。
2.1.3。
4焊条必须有出厂合格证。
2。
1.4弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。
2.2作业条件：2。
2。
1焊工必须持有考试合格证。
2。
2.2帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定.2.2.3电源应符合要求。
2。
2。
4作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故.2.2.5熟悉图纸，做好技术交流.3操作工艺3。
1工艺流程：→→→→→→3。
2检查电源、焊机及工具。
焊接地线应与钢筋接触良好,防止因起弧而烧伤钢筋。
3.3选择焊接参数。
根据钢筋级别、直径、接头型式和焊接位置,选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。
3。
4试焊、做模拟试件。
在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验,经试验合格后,方可按确定的焊接参数成批生产.3。
5施焊操作:3.5。
1引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。
无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。
011_钢筋手工电弧焊施工工艺
3操作工艺
3.1工艺流程：
检查设备
→
选择焊接参数
→
试焊作模拟试件
→
送试
→
确定焊接参数
→
施焊
→
质量检验
3.2检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。
3.3选择焊接参数。根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。
3.5.11钢筋帮条焊：
3.5.11.1钢筋帮条焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。钢筋帮条焊宜采用双面焊，见图4-27（a），不能进行双面焊时，也可采用单面焊，见图4-27（b）。
图4-27钢筋帮焊接头
帮条宜采用与主筋同级别、同直径的钢筋制作，其帮条长度l见表4-15。如帮条级别与主筋相同时，帮条的直径可以比主筋直径小一个规格。如帮条直径与主筋相同时，帮条钢筋可比主筋低一个级别。
3.5.9横焊；焊条倾斜70°～80°，防止铁水受自重作用坠到厂坡口上。运条到上坡口处不作运弧停顿，迅速带到下坡口根部作微小横拉稳弧动作，依次均速进行焊接。
3.5.10仰焊：仰焊时宜用小电流短弧焊接，溶地宜薄，里应确保与母材熔合良好。第一层焊缝用短电弧作前后推拉动作，焊条与焊接方向成8°～90°角。其余各层焊条横摆，并在坡口侧略停顿稳弧，保证两侧熔合。
c.焊接时，引弧应在搭接钢筋的一端开始，收弧应在搭接钢筋端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端，应熔合良好。
3.5.13预埋件T形接头电弧焊：预埋件T形接头电弧焊的接头形式分贴角焊和穿孔塞焊两种，见图4-30。
图4-30预埋件T形接头
(a)贴角焊；(b)穿孔塞
钢筋手工电弧焊施工工艺、钢筋闪光对焊施工工艺、钢筋气压焊施工工艺
3.5.14钢筋与钢板搭接焊：钢筋与钢板搭接焊时，接头形式见图4-31。Ⅰ级钢筋的搭接长度l不小于5d。焊缝宽度b不小于0.5d，焊缝厚度h不小于0.35d。
图4-31钢筋与钢板搭接头
3.5.15在装配式框架结构的安装中，钢筋焊接应符合下列要求。
3.5.15.1两钢筋轴线偏移较大时，宜采用冷弯矫正，但不得用锤敲击。如冷弯矫正有困难，可采用氧乙炔焰加热后矫正，加热温度不得超过850℃，避免烧伤钢筋。
3.5.12.2搭接接头的焊缝厚度h应不小于0.3d，焊缝宽度b不小于0.7d。
3.5.12.3搭接焊时，钢筋的装配和焊接应符合下列要求：
a.搭接焊时，钢筋应预弯，以保证两钢筋的轴线在一轴线上。
在现场预制构件安装条件下，节点处钢筋进行搭接焊时，如钢筋预弯确有困难，可适当预弯。
b.搭接焊时，用两点固定，定位焊缝应离搭接端部20mm以上。
钢筋电弧接头尺寸偏差及缺陷允许值mm表416允许偏差检验方法帮条沿接头中心线的纵向偏移05d接头弯折预埋件t形接头钢筋间距接头处钢筋轴线的偏移01d且不大于3焊缝长度05d用卡尺和尺工程名称交底部位工程编号横向咬边深度05目测焊缝气孔及夹渣的数量和大小在长2d缝表面上预埋件t形接头气孔负温下咬边深度丌大亍02mm
7质量记录
本工艺标准应具备以下质量记录：
7.1钢筋出厂质量证明书或试验报告单。
7.2钢筋机械性能试验报告。
7.3进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。
7.4钢筋接头拉伸试验报告。
7.5预埋件钢筋T形接头拉伸试验报告。
a.两主筋端头之间，应留2～5mm的间隙。
钢结构手工电弧焊焊接工艺标准
5 钢结构工程5-1 钢结构手工电弧焊焊接工艺标准（501-1996）1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
22施工准备2.1 材料及主要机具2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3 现场供电应符合焊接用电要求。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3 操作工艺3.1 工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8 钢筋手工电弧焊施工工艺标准8.1 总则8.1.1 适用范围本工艺适用于工业与民用建筑钢筋及埋件的手工电弧焊。
8.1.2 编制参考标准及规范(1)《建筑工程施工质量验收统一标准》 (GB 50300-2001 )；(2)《混凝土结构工程施工质量验收规范》 (GB 50204-2002 )；(3)《钢筋焊接及验收规程》 (JGJ 18-2003)。
8.2 术语钢筋电弧焊：以焊条作为一极，钢筋为另一极，利用焊接电流通过产生的电弧进行焊接的一种熔焊方法。
8.3 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
钢筋电弧焊焊条应符合设计要求，焊接接头应逐个进行外观检查。
钢筋电弧焊接头拉伸试验结果， 3 个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
8.4 施工准备8.4.1 技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
8.4.2 材料要求钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
焊条：焊条的牌号应符合设计规定。
如设计无规定时，应符合表8-1的要求，焊条质量应符合以下要求：注：不含25MnSi钢筋。
1) 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。
2) 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
3) 焊条必须根据焊条说明书的要求烘干后才能使用。
4) 焊条必须有出厂合格证。
843主要机具弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。
844作业条件：1) 焊工必须持有考试合格证。
2) 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。
3) 电源应符合要求。
4）作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
5）熟悉图纸，做好技术交底。
8.5 材料和质量要点8.5.1 材料的关键要求钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验; 焊条应符合设计要求，必须有出厂合格证。
8.5.2 技术关键要求钢筋电弧焊焊接前应针对不同的级别的钢筋、钢板确定焊接参数。
对焊工要进行焊接参数的详细交底。
8.5.3 质量关键要求焊接表面平整，不得有较大的凹陷、焊瘤。
接头处不得有裂纹。
咬边深度、气孔、夹渣的数量和大小，以及接头尺寸偏差，不得超过规定的数值。
8.5.4 职业健康安全关键要求（1）焊工操作时应穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品。
（2）电焊作业现场周围10m 范围内不得堆放易燃易爆物品。
（3）操作前应首先检查焊机和工具，如焊钳和焊接电缆的绝缘、焊机外壳保护接地和焊机的各接线点等，确认安全合格后方可作业。
8.5.5 环境关键要求严禁在易燃易爆气体或液体扩散区域内进行焊接作业。
8.6 施工工艺861 工艺流程（1）工艺流程：检查设备T选择焊接参数T试焊制模拟试件T|送试| T确定焊接参数T 施焊| T质量检验1）检查电源、焊机及工具。
焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。
2）选择焊接参数。
根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。
3）试焊、做模拟试件。
在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。
862 操作工艺1 ）引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。
无钢筋垫板或无帮条的接头，弓I弧应在形成焊缝的部位，防止烧伤主筋。
2 ）定位：焊接时应先焊定位点再施焊。
3）运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。
4）收弧：收弧时，应将熔池填满，拉灭电弧时，应将熔池填满，注意不要在工作表面造成电弧擦伤。
5）多层焊：如钢筋直径较大，需要进行多层施焊时，应分层间断施焊，每焊一层后，应清渣再焊接下一层。
应保证焊缝的高度和长度。
6）熔合：焊接过程中应有足够的熔深。
主焊缝与定位焊缝应结合良好，避免气孔、夹渣和烧伤缺陷，并防止产生裂缝。
7）平焊：平焊时要注意熔渣和铁水混合不清的现象，防止熔渣流到铁水前面。
熔池也应控制成椭圆形，一般采用右焊法，焊条与工作表面成70 °。
8）立焊：立焊时，铁水与熔渣易分离。
要防止熔池温度过高，铁水下坠形成焊瘤，操作时焊条与垂直面形成60 °〜80 °角。
使电弧略向上，吹向熔池中心。
焊第一道时，应压住电弧向上运条，同时作较小的横向摆动，其余各层用半圆形横向摆动加挑弧法向上焊接。
9）横焊；焊条倾斜70° 〜80° ，防止铁水受自重作用坠到厂坡口上。
运条到上坡口处不作运弧停顿，迅速带到下坡口根部作微小横拉稳弧动作，依次均速进行焊接。
10）仰焊：仰焊时宜用小电流短弧焊接，溶池宜薄，且应确保与母材熔合良好。
第一层焊缝用短电弧作前后推拉动作，焊条与焊接方向成80° 〜90° 角。
其余各层焊条横摆，并在坡口侧略停顿稳弧，保证两侧熔合。
11）钢筋帮条焊：（1）钢筋帮条焊适用于I、n、川级钢筋。
钢筋帮条焊宜采用双面焊，见图8-2（a ），不能进行双面焊时，也可采用单面焊，见图8-2 （b）。
帮条宜采用与主筋同级别、同直径的钢筋制作，其帮条长度L见表4-15。
如帮条级别与主筋相同时，帮条的直径可以比主筋直径小一个规格。
如帮条直径与主筋相同时，帮条钢筋可比主筋低一个级别。
(2)钢筋帮条接头的焊缝厚度h应不小于0.3d，焊缝宽度b不小于0.7d，见图8-3。
图8-3 焊缝尺寸示意图钢筋帮条长度表8-4注：d为主筋直径。
(3)钢筋帮条焊时，钢筋的装配和焊接应符合下列要求：a. 两主筋端头之间，应留2〜5mm的间隙。
b. 帮条与主筋之间用四点定位固定，定位焊缝应离帮条端部20mm以上。
c. 焊接时，引弧应在帮条的一端开始，收弧应在帮条钢筋端头上，弧坑应填满。
第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端，应熔合良好。
12) 钢筋搭接焊：(1)钢筋搭接焊：适用于i、n、川级钢筋。
焊接时，宜采用双面焊，见图8-5(a)。
未能进行双面焊时，也可采用单面焊，见图8-5 (b)。
搭接长度L应与帮条长度相同，见表8-6。
(2)搭接接头的焊缝厚度h应不小于0.3d，焊缝宽度b不小于0.7d。
(3)搭接焊时，钢筋的装配和焊接应符合下列要求：a. 搭接焊时，钢筋应预弯，以保证两钢筋的轴线在一轴线上。
在现场预制构件安装条件下，节点处钢筋进行搭接焊时，如钢筋预弯确有困难，可适当预弯。
c.焊接时，引弧应在搭接钢筋的一端开始， 收弧应在搭接钢筋端头上， 弧坑应填满。
第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端， 应熔合良好。
13）预埋件T 形接头电弧焊：预埋件 T 形接头电弧焊的接头形式分贴角焊和穿孔图8-6 预埋件T 形接头（a ）贴角焊；（b ）穿孔塞焊焊接时，应符合下列要求:b.搭接焊时，用两点固定，定位焊缝应离搭接端部20mm 以上。
(1 )钢板厚度S不小于0.6d，并不宜小于6mm。
(2)钢筋应采用I、n级。
受力锚固钢筋直径不宜小于8mm，构造锚固钢筋直径不宜小于6mm。
锚固钢筋直径在6〜25mm以内，可采用贴角焊；锚固钢筋直径为20〜32mm 时，宜采用穿孔塞焊。
(3)采用I级钢筋时，贴角焊缝焊脚K不小于0.5d ;采用H级钢筋时，焊缝焊脚k不小于0.6d。
(4)焊接电流不宜过大，严禁烧伤钢筋。
14) 钢筋与钢板搭接焊：钢筋与钢板搭接焊时，接头形式见图8-7。
I级钢筋的搭接长度I不小于5d。
焊缝宽度b不小于0.5d，焊缝厚度h不小于0.35d。
图8-7 钢筋与钢板搭接头15) 在装配式框架结构的安装中，钢筋焊接应符合下列要求。
(1 )两钢筋轴线偏移较大时，宜采用冷弯矫正，但不得用锤敲击。
如冷弯矫正有困难，可采用氧乙炔焰加热后矫正，加热温度不得超过850 C,避免烧伤钢筋。
(2)焊接时，应选择合理的焊接顺序，对于柱间节点，可对称焊接以减少结构的变形。
16) 钢筋低温焊接：(1 )在环境温度低于-5C的条件下进行焊接时，为钢筋低温焊接。
低温焊接时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。
风力超过 4 级时，应有挡风措施。
焊后未冷却的接头应避免碰到冰雪。
( 2 )钢筋低温电弧焊时，焊接工艺应符合下列要求：a. 进行帮条平焊或搭接平焊时，第一层焊缝，先从中间引弧，再向两端运弧；立焊时，先从中间向上方运弧，再从下端向中间运弧，以使接头端部的钢筋达到一定的预热效果。
在以后各层焊缝的焊接时，采取分层控温施焊。
层间温度控制在150〜350 C之间，以起到缓冷的作用。
b. n、川级钢筋电弧焊接头进行多层施焊时，采用“回火焊道施焊法”，即最后回火焊道的长度比前层焊道在两端各缩短4〜6mm ，见图8-8，以消除或减少前层焊道及过热区的淬硬组织，改善接头的性能。
c. 焊接电流略微增大，焊接速度适当减慢。
火焊道图8-8 钢筋低温焊接回火焊道示意图（H）帮条焊；（b）搭接焊；（C）坡口焊8.7 质量标准8.7.1 主控项目1）钢筋的品种和质量，焊条的牌号、性能及接头中使用的钢板和型钢，均必须符合设计要求和有关标准的规定。
注：进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法：检查出厂证明书和试验报告单。
2）钢筋的规格、焊接接头的位置，同一截面内接头的百分比必须符合设计要求和施工规范的规定。
检验方法：观察或尺量检查。
3）弧焊接头的强度检验必须合格。
从成品中每批切取3个接头进行抗拉试验。
对于装配式结构节点的钢筋焊接接头，可按生产条件制作模拟试件。
在工厂焊接条件下，以300个同类型接头（同钢筋级别、同接头型式）为一批。
在现场安装条件下，每一至二楼层中以300个同类型接头（同钢筋级别、同接头型式、同焊接位置）作为一批，不足300个时，仍作为一批。
检验方法：检查焊接试件试验报告单。
8.7.2 —般项目操作者应在接头清渣后逐个检查焊件的外观质量，其检查结果应符合下列要求：1）焊接表面平整，不得有凹陷、焊瘤。
2）接头处不得有裂纹。
3）咬边深度、气孔、夹渣的数量和大小，以及接头尺寸偏差，不得超过表8-9所规定的数值。
钢筋电弧接头尺寸偏差及缺陷允许值（mm ）表8-92.负温下，咬边深度不大于0.2mm。
外观检查不合格的接头，经修整或补强后可提交二次验收。
检验方法：目测或量测。
8.7.3 应注意的质量问题1）检查帮条尺寸、坡口角度、钢筋端头间隙、钢筋轴线偏移，以及钢材表面质量情况，不符合要求时不得焊接。
