工厂供电期末复习题
工厂供电期末考试复习题
工厂供电期末考试复习题一、选择题1. 工厂供电系统中，下列哪项不是主要的供电方式？A. 交流供电B. 直流供电C. 混合供电D. 单相供电2. 工厂供电系统中，以下哪个不是电气设备的基本组成部分？A. 电源B. 负载C. 导线D. 绝缘体3. 在工厂供电系统中，下列哪种情况不会引发电气火灾？A. 短路B. 超负荷C. 电气设备正常运行D. 接触不良4. 工厂供电系统的保护措施中，下列哪项不是常见的保护装置？A. 熔断器B. 断路器C. 继电器D. 变压器5. 在工厂供电系统中，下列哪项不是电气安全的基本要求？A. 绝缘良好B. 接地可靠C. 电流过大D. 电气隔离二、填空题6. 工厂供电系统的电压等级通常包括_______、_______、_______等。
7. 工厂供电系统中，过载保护装置的作用是防止_______。
8. 工厂供电系统中，_______是保证电气设备正常运行和人身安全的重要措施。
9. 工厂供电系统中，_______是实现电能传输和分配的设备。
10. 工厂供电系统中，_______是用于控制和保护电路的设备。
三、简答题11. 简述工厂供电系统的组成及其功能。
12. 解释什么是工厂供电系统的短路保护，并说明其重要性。
13. 描述工厂供电系统中的接地系统及其作用。
14. 阐述工厂供电系统中的谐波问题及其对设备的影响。
15. 说明工厂供电系统中的节能措施及其实施方法。
四、计算题16. 假设一个工厂供电系统在正常工作时，其负载电流为100A，电压为380V，计算其功率损耗。
17. 如果上述工厂供电系统的导线电阻为0.5Ω/km，导线长度为500m，计算导线上的电压降。
18. 假设工厂供电系统中有一个三相异步电动机，其额定功率为10kW，额定电压为380V，计算其额定电流。
五、论述题19. 论述工厂供电系统在设计时需要考虑的因素。
20. 分析工厂供电系统在运行中可能遇到的问题及其解决方案。

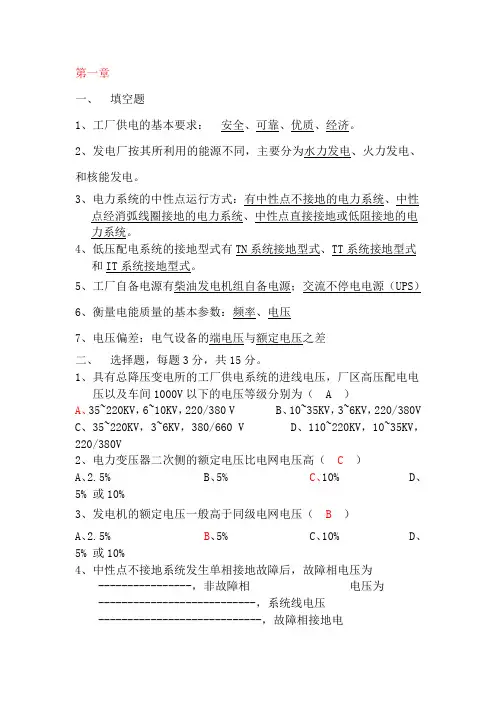

工厂供电 复习题及参考答案
第一章一、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。
2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。
3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。
1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。
工厂供电期末练习试题及答案
工厂供电期末练习试题及答案一、填空（每空1分，共25分）1、我国规定的“工频”是（50）Hz,频率偏差正负（0.2）Hz,电压偏差正负（5%）2、工厂供电的基本接线方式有三种（放射诗）、（树干式）、（环式）。
3、短路的形式有：（三相）短路，（亮相）短路，（单相）短路。
发生（单相）短路可能性最大。
（三相）短路的短路电流最大，因此造成的危害最大。
4、我国取（30 ）mA为平安电流，（1700 ）欧为人体电阻。
5、工厂照明方式一般分为（一般照明）、（局部照明）、（混合照明）。
6、电流互感器工作时二次侧不得（开路）,电压互感器工作时二次侧不得（短路）o7、触电是指电流通过人体时对人体产生的（生理）和（病例）伤害，包括（电击）和（电商）两种。
8、高压负荷开关具有简单的（灭弧装置）,能通断一定的（负荷）电流和（过负荷）电流。
它与高压熔断器串联使用，借助熔断器来进行（短路）保护。
二、选择题（每空2分，共20分）1、以下哪个级别负荷中断会造成人身伤亡（A ）A 一级B二级C三级2、用来控制、指示、监测和保护一次电路运行的电路称为（B ）A 一次回路B二次回路C三次电路D控制系统3、以下不允许带负载操作的是（C ）A高压负荷开关B高压熔断器C高压隔离开关4、三相四线制低压架空线路导线在电杆的排列方式（A ）A水平B垂直C三角5、火力发电厂所用的一次能源是（D ）A太阳能B原子核C水D煤6、以下属于二次设备的是（C ）A发电机B接触器C电流继电器7、真空断路器中的真空作用是（A ）A灭弧B防氧化生锈C防爆8、电力变压器的油起（D ）作用。
A灭弧B绝缘C散热D以上三条都正确9、裸导线涂色中V相的颜色是（C ）A红色B黄色C绿色10、在正常工作中，保证顺利完成作业，能看清周围东西而设置的照明为（B ）A事故照明B工作照明C其他照明三、判断题（每空L 5分，共15分）1、高压隔离开关送电顺序和断电顺序相反。
（J ）2、继电器可分为保护继电器和控制继电器两种。
《工厂供电》期末试卷及答案
学院学年第学期级《工厂供电供配电技术》期末试卷号卷适用专业：课程代码：一、判断题（在题目后的括号内打上“√”或“×”，每题3分，共计15分）1. 供配电系统的二次回路，是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次电路或二次系统。
（）2. 被测光源Ra越高，则该光源的显色性越好，物体颜色在该光源照明下的失真度越小。
（）3. 在接地装置中，接地体可以分为人工接地体和自然接地体，首先应充分考率并利用人工接地体。
（）4. 电力系统中，发生单相短路的可能性最大，而发生三相短路的可能性最小。
（）5. 为了便于识别各相母线，统一规定按下列颜色分别标志母线：交流母线A相—绿色，B 相—黄色，C相—红色。
（）二、填空（每小题1分，共计11分）1. 电能质量是指________、________和________的质量。
2.高压配电网和低压配电网的接线方式有、和。
3.过电流保护的动作时间，应按_________进行整定，以保证前后两级保护装置动作的选择性。
2号卷第1页共7页4.自动重合闸装置的缩写为_________，备用电源自动投入装置的缩写为_________。
5. 受照物体单位面积上接收的光通量称为，其单位是。
三、简答题（共17分）1.电力负荷的含义是什么？电力负荷按重要性分哪几级？各级电力负荷对供电电源有什么要求？（8分）2. RW4-10(G)请解释其含义。
（5分）3. LGJ-120请解释其含义。
（4分）四、单项选择题（每题只有一个最佳答案，请将正确答案前的字母写在题后括号内，每题3分，共计30分）1. 工厂供电系统是指工厂所需的电力电源（）A．从供电局起到所有用电设备入端止的整个电路。
B．从进厂起到所有开关入端止的整个电路。
C．从进厂起到所有用电设备入端止的整个电路。
D．从供电局起到所有开关入端止的整个电路。
2．如果中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及被认为特别重要的负荷为（）。
供配电期末复习
工厂供配电复习题一、填空题：1我国电力系统110Kv以下的电压级差一般应超过倍；110Kv以下的电压级差一般应超过倍。
2电能质量是表征电能品质的优劣程度的，主要包括和两部分。
3电力系统中，中性点工作方式有、和中性点经消弧线圈接地三种。
4对工厂供配电系统的基本要求是、、、。
5在供配电系统中担负输送、和电能任务的电路称为主电路.也叫做一次电路。
6电流互感器额定副边电流通常为，电压互感器额定副边电压通常为。
7电力电缆从本质上看都是由导电芯线、、三部分组成。
8低压电器是指工作在交流电压V直流电压V及以下的电路中，是最普通的一种用于关闭或切断电路的电器。
9继电保护都是由、、和执行部分三个基本部分组成。
10反时限过电流保护的动作时间与短路电流的大小成。
11年平均雷暴日数不超过15天的地区，叫做。
12低压配电系统，按保护接地的形式分为TN系统、、。
13短路后经过时的短路电流蜂值,是整个短路过程中的最大瞬时电流.这一最大的瞬时短路电流称为。
14低压电器按功能可分为开关电器、、测量电器等。
15交流操作电源供电的继电保护装置主要有、两种操作方式。
16目前的接地方式可以分为、、三类。
17变压器的过负荷能力分为和两种。
18电力电网的基本接线方式有、和环网式接线等三种。
19继电保护装置的基本要求、、、。
20三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点我国220/380V 低压配电系统广泛采用中性点运行方式。
21 发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应__________。
当变压器连接在线路上时,其一次绕组额定电压应。
22隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
23互感器的功能是、。
24负荷持续率是指。
25短路的形式有，，，。
26工厂的用电设备按其工作制分为，，。
27配电所的任务是和。
28变压器的事故过负荷能力是以牺牲的寿命为代价的。
《工厂供电C卷》期末考试试卷附答案
《工厂供电C 卷》期末考试试卷附答案一.填空题（每空2分，共30分）1. 是指全年中最大工作班内半小时平均功率的最大值。
2. 下图中10kV 电源电压偏移为0%，10kV 供电线路电压损失为4%，B 厂区内10kV 线路电压损失为1%，380V 线路电压损失为5%，变压器电压损失为3%，电压提升值为5%，则线路末端电压偏移为 。
3. 供电线路导体截面的选择方法主要有：按 选择、按 选择、按选择和按 选择。
4. 电力系统中的中性点运行方式有 、 和 三种方式。
5. 避雷器的主要形式包括 、 和 。
6. 电容器并联补偿的方式主要有 补偿、 补偿和 补偿。
二.判断对错题（每题2分，共30分）1. 动力系统是电力系统和发电厂的总和。
（ ）2. 导体持续流过“计算负荷”时所产生的导体恒定温升，恰好等于导体流过实际变动负荷时所产生的平均最高温度。
（ ）3. 全年消耗总电能P W 等于年平均负荷Pj P 与最大负荷利用小时数m ax T 的乘积。
（ ）4. 二项式法考虑了数台大容量用电设备对总计算负荷的影响。
（ ）5. 二次接线与一次接线之间是由互感器连接的，因此互感器属于二次设备。
（ ）6. 外桥接线适于工厂负荷变化不大，变压器无需操作频繁的降压变电所。
（ ）7. 隔离开关与断路器不同，不能切断有正常负荷电流通过的电路。
（ ）8. 基准电压常选择网络中某电压级的额定电压。
（ ）9. 载流导体和电器承受短路的电动力效应不致损坏的能力，称为电动稳定性。
（ ）10. 电流互感器近于开路运行的变压器，电压互感器近于短路运行的变压器。
（ ）11. 中央事故信号伴随着关键断路器跳闸。
（ ）12. 继电保护装置的灵敏系数越高，越能反映轻微故障。
（ ）13. 在零线上必须装设熔断器和开关，以随时切断。
（ ）14. 变压器并联运行的台数愈少，其总的有功损耗折算值愈少。
（ ）15. 普通照明一般采用额定电压220V ，由380/220V 三相四线制系统供电。
《工厂供电》复习题1
《工厂供电》复习习题库1一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过来完成。
2、将发电厂的电能送到负荷中心的线路叫线路。
3、将负荷中心的电能送到各用户的电力线路叫线路◎4、在电力系统的内部，应尽可能的简化—等级，减少——层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有O6、负荷曲线是一种反应的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的O8、计算负荷是按选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有o10、环形供电系统在结构上一般采用o11、供电部门征收电费将用户的做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区,通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据来决定。
15、决定总降压变电所和车间变电所通用的原则，其中是最基本原则。
16、确定负荷中心可以用—来粗略的制定，也可以用类似于力学的—的方法。
17、主电路图中的主要电气设备应采用来表示。
18、单母线分段方式适用于比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相电度表。
31、高压配电网和低压配电网的接线方式有三种o32、工厂低压配电系统接线方式有等方式。
33、工业企业的户外配电网结构最常见的便是o34、电缆沟敷线深度不得小于mo35、车间线路的室内配线线路多采用,但配电干线多采用o36、为提高供电可靠性和利用性被证明特别适合城市住宅小区或生产区的供电。
37、对于环网供电单元来说利用保护效果更好。
38、变压器的铁芯有两种基本结构芯式和壳式，铁芯本身由两部分组成。
成人教育《工厂供电》期末考试复习题及参考答案
成⼈教育《⼯⼚供电》期末考试复习题及参考答案⼯⼚供电练习题A⼀、填空题1、隔离开关没有专门的灭弧装置，不能断开（）2、⾼压断路器的控制回路按其控制地点分有（）两种。
3、⽤电设备的端电压⼀般允许在其额定电压（）以内变化。
4、外部过电压主要是由（）引起的。
5、导体通过短路电流时产⽣的热量全部⽤于（。
）6、⼯业企业的户外配电⽹结构最常见的便是（）。
7、将发电⼚的电能送到负荷中⼼的线路叫（）线路。
8、提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的（）以改善其功率因数的措施9.负荷中⼼⼀般有变电所或配电所，电压的升⾼或降低是通过（）来完成。
10.计算负荷是按（）选择电⽓设备的假定负荷。
11.决定总降压变电所和车间变电所通⽤的原则，其中（）是最基本原则。
12.提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的（）以改善其功率因数的措施。
⼆、简答题1、低压配电系统中的中性线（N线）、保护线（PE线）和保护中性线（PEN线）各有哪些功能？2、电⽓设备中常⽤的灭弧⽅法有哪些？（⾄少6个）3、互感器有哪些功能？电流互感器和电压互感器使⽤时注意事项？4、电⽓主接线的基本要求有哪些？5、什么叫短路？短路故障产⽣的原因有哪些？在三项系统中，可能发⽣的短路类型有哪些？三、计算题1、已知某机修车间的⾦属切削机床组，拥有380V的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。
试⽤⼆项式法求其计算负荷。
2、某⼚变电所装有两台s9-250/10型变压器，已知变压器参数为：kW P 56.00=?空载电流百分值I 0（%）=2.6，kW P dn 05.3=?，短路电压百分值U d (%)=4.0，K Q 取0.1。
试决定当总负荷S=180KVA 时，应采⽤⼏台变压器运⾏经济。
⼯⼚供电练习题A答案答案：⼀、1、隔离开关没有专门的灭弧装置，不能断开（负荷电流和短路电流）2、⾼压断路器的控制回路按其控制地点分有（就地控制和集中控制）两种。
大学《工厂供电》期末习题库及参考答案
1 某厂的有功计算负荷为3000kW ，功率因数经补偿后达到0.92。
该厂10kV 进线上拟安装1台SN10-10型高压断路器，其主保护动作时间0.9s ，断路器断路时间为0.2s 。
该厂高压配电所10kV 母线上的kA I k 20)3(=。
试选择该高压断路器的规格。
解：（1）额定电流的选取A U P I N 27.18892.01033000cos 33030=⨯⨯==ϕ查附录11常用中压断路的技术数据，选取SN10-10Ⅰ/630A 。
（2）断流能力的校验少油户内高压断路SN10-10Ⅰ/630A 的断流能力kA 16小于kA I k 20)3(=，不满足要求，故改选少油户内高压断路SN10-10Ⅱ/1000A ，其断流能力kA 5.31大于kA I k 20)3(=，满足要求。
（3）短路电流动稳定度校验kA kA I i k sh 80512055.255.2)3()3(<=⨯==kA 80为少油户内高压断路SN10-10Ⅱ/1000A 的动稳定电流标称值，故满足短路电流动稳定度的要求。
（4）短路电流热稳定度校验高压断路SN10-10Ⅱ/1000A 的热稳定电流和时间分别为31.5kA 、2s 。
因为实际短路时间为保护装置的动作时间和断路器的短路时间之和，即：s s t t t oc op k 11.12.09.0>=+=+=所以短路发热假想时间为：s t t k ima 1.1==4401.120)(5.198425.3122)3(22=⨯=>=⨯=ima k t t I t I故满足短路电流热稳定度的要求。
综上所述，选择高压断路器的规格为SN10-10Ⅱ/1000A 。
第5章1试按发热条件选择220/380V ，TN —C 系统中的相线和PEN 线截面及穿线钢管（G ）的直径。
已知线路的计算电流为150A ，安装地点的环境温度为25℃。
拟用BLV 型铝芯塑料线穿钢管埋地敷设。
大学《工厂供电》期末复习题库及答案
《工厂供电》期末复习题库及答案简述题1.如何改善功率因数答：改善功率因数的方法，主要有两种途径。
一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行。
二是并联电容器补偿无功功率。
2.在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。
二是为三相不平衡电流及单相电流提供通路。
三是用来减少负荷中性点的漂移。
PE线的功能是保障人身安全，防止发生触电事故。
NPE线兼有N线和PE线两种功能。
3.在安装使用电流互感器中，应注意那些事项？答：要注意三点：1.在工作时二次侧不得开路。
2.二次侧有一端必须接地。
3.在连接时要注意端子的极性。
4.10KV变电所的一次设备有那些？答：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。
5.按功能分继电保护系统的继电器有那几种？答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
6.电源中性点有哪几种运行方式？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
7.PE线与零线有什么区别？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
8.在安装使用电压互感器中，应注意那些事项？答：1.在工作时其二次侧不得短路。
2.二次侧有一端必须接地。
3.在连接时也要注意端子的极性。
9 .开关柜的五防是那些？答：1.防止误跳、误合断路器2.防止带负荷拉、合隔离开关3.防止带电挂接地线防止带接地线合隔离开关5.防止人员误入带电间隔。
10.电力变压器应装设有那几种保护？答：一般装有有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。
11试比较架空线路和电缆线路的优缺点。
答：电力线路有架空线路和电缆线路，其结构和敷设各不相同。
《工厂供电》期末考试试卷,超级有用
工厂供电试卷一、填空题（每格1分,共35分）1、工厂变电所分和。
2、电力系统的接线图按其在电力系统中的作用可分两种：一次接线图表示的接线图。
其中的电气设备，称为。
二次接线图表示、、、和的接线图。
其中的电气设备，称为二次设备。
3、高压隔离开关主要用来，因为它没有装置，所以不能断开电流和电流。
4、高压负荷开关专门用在高压装置中通断电流。
5负荷开关与隔离开关的原则区别是：隔离开关，而负荷开关。
6、高压断路器专门用在高压装置中，并在和时自动跳闸，切断和。
7、架空电力线路由、、、和等组成。
8、配电系统的基本接线方式有三种：、和。
9、选择电气设备的一般原则概括起来就是：按条件选择，按条件校验。
10、带电作业时人身与带电体间应保持的安全距离：10KV以下米；35KV米；110KV 米。
二、判断题（每题2分，共14分）1、用电设备的额定电压就是供电线路的额定电压。
（），2、我国电力系统额定频率是50HZ。
（）3、熔断器熔件的额定电流应大于熔断器的额定电流.( )4、母线中的允许电流密度是随母线截面的增大而增加的.( )5、保护接地是将电气设备不会带电的金属外壳与接地体连接.( )6、变电所停电时,先拉隔离开关后切断断路器.( )7、变电所送电时,先闭合隔离开关,再闭合断路器.( )三、选择题:(每题2分,共16分)1)、下列各电能用户,哪些属一级负荷?( )A、电视台B、面粉厂C、一般建筑工地D、居民住宅2)、衡量电能质量的重要指标是什么?( )A、安全可靠B、可靠优质C、电压和电流D、电压和频率3)、户外跌落式熔断器的型号是( )A、RN2B、RN5C、RN6D、RW4)、电力变压器的其本结构由( )构成.A、铁心和绕组B、铁心和油箱C、绕组和油箱5)、高压熔断器的熔体是( )材料的A、铅锡合金B、锌C、铜丝焊有小锡球6)、35KV以下架空线路多用( )A、铁塔B、钢筋混凝土杆C、木杆7)、架空线路的电气故障中,出现概率最高的是( )A 、三相短路 B、两相短路 C、单相接地 D、断相8)、建筑工地用的电夯所用电缆是哪类电缆?( )A、油浸纸绝缘电缆B、塑料绝缘电缆C、橡胶绝缘电缆四、电力系统由哪几部分组成?各部分和作用是什么?(10分)第 1 页共 1 页。
工厂供电期末考试题库试题
工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）２、在输送功率和距离一定时,选用电压越高，电压和电能的损失就越小,电压质量容易保证。
（）３、用电设备的额定电压就是供电线路的额定电压。
( )4、用户从一个方向得到电能的电网是闭式电网（)5、电压和频率过高或过低都会影响电力系统的稳定性( ）6、目前在35-6０kv的高压电网中多采用中性点经消弧线圈接地方式。
（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点,这个点对地电位为零。
该点称电源的中性点。
（）８、电网是由不同等级线路和输配电设备组成的。
( )9、我国电力系统的额定频率是50赫兹 ( )10、家庭用电属于二级负荷( ）1１、工厂供电,是指工厂所需电能的供应和分配，亦称工厂配电。
( ）１2、目前我国110KV及其以上的电网均采用中性点不接地方式( ）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时( )1４、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。
（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。
（）16、电网的频率降低,只影响电动机的功率,而转速不变。
（ )１７、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。
( ）18、工厂变配电所的位置应该尽量靠近负荷中心。
( ）1９、工厂变配电所的位置应该接近电源侧。
( )20、变电所中有配电变压器，而配电所中没有配电变压器。
( )２1、工厂变配电所的大门最好朝西开。
( )２2、工厂变配电所应当考虑节约占地面积和建筑费用。
( )2３、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。
( ）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。
（)2５、架空线路的导线一般采用铜导线。
工厂供电期末必考题
⼯⼚供电期末必考题史上最全《⼯⼚供电》试题、考试题、习题库及参考答案填空题1.决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
2.负荷曲线是⼀种反应（电⼒负荷随时间变化情况）的曲线。
3.计算负荷是按（发热条件）选择电⽓设备的假定负荷。
4.决定总降压变电所和车间变电所通⽤的原则，其中（靠近负荷中⼼）是最基本原则。
5.电源为⽆限⼤容量时，外电路所引起的功率改变对电源微不⾜到，电源的（电压和频率）保持不变⽽恒定。
6.对称分量法是将⼀个（不对称）三相电流或电压分解成三个对称电流和电压系统。
7.⼯⼚变电所主接线⽅案的基本要求有四条（安全性、可靠性、灵活性、经济性）8.外部过电压主要是由（雷击）引起的。
9.1000V以下的供电系统，总容量在100KVA以上的变压器接地装臵电阻(R≤4欧姆)10.保护接地分为三种（IT系统、TN系统、TT系统）11.我国现阶段各种电⼒设备的额定电压有三类（100V以下、⾼于100V⽽低于1000V、⾼于1000V）。
12.在我国电⼒系统中，110KV以上⾼压系统多采⽤（中性点直接接地）运⾏⽅式13.在我国电⼒系统中，6-35KV中压系统⾸选（中性点不接地）运⾏⽅式。
14.⼯⼚企业变电所按其在供电系统中的作⽤和地位分为（总降压变电所和车间变电所）选择题1、中性点经消弧线圈接地运⾏⽅式⼀般采⽤（A）⽅式。
A、过补偿B、⽋补偿C、全补偿D、任意2、下⾯说法正确的是（C ）。
A、由于系统运⾏⽅式改变及负荷缓慢变化B、产⽣的电压变化叫电压偏差C、由于负荷急剧变化产⽣的电压变化叫电压偏差D、由于系统运⾏⽅式改变及负荷缓慢变化产⽣的电压变化叫电压波动3、短路保护的操作电源可取⾃（B ）。
A、电压互感器B、电流互感器C、空⽓开关D、电容器4、过电流保护装臵为了保证装臵具有⾜够的反应故障能⼒，其最⼩灵敏度要求KSmin ≥（A）。
A、1.5B、0.5C、1D、25、以下接地⽅式属于保护接地的系统是（B ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（共15空，每空2分,共30分）1．我国规定的“工频”是50Hz,频率偏差正负 0.2Hz ，电压偏差正负 5％。
2．衡量电能质量的指标主要有电压、频率和波形。
3．高压断路器具有能熄灭电弧的装置，能用来切断和接通电路中正常工作电流和断开电路中过负荷或短路电流。
4．短路的形式有：三相短路，两相短路，单相短路。
发生单相短路可能性最大。
三相短路的短路电流最大，因此造成的危害最大。
5．在三相四线制的接地中性线上，不允许装接熔断器。
6．变压器的零序过流保护接于变压器中性点的电流互感器上。
7．计算三相电力变压器额定容量的公式是 SN ＝3UNIN。
8．任何运用中的星形接线设备的中性点均视为带电设备。
9．变压器在额定电压下，二次侧空载时，变压铁心所产生的损耗叫空载损耗，又称铁损。
10．电压互感器能将高压变为便于测量的 100 V电压，使仪表等与高压隔离。
11．二次设备是指对一次设备的工作进行监、测量、操作和控制的设备。
二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题2分，共20分）1. 火力发电厂所用的一次能源是( D )。
A. 太阳能B. 原子核C. 水D. 煤2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（ B ）。
A．10KV B．9.5KV C．11KV D．10.5KV3．万用表使用完毕后应将旋钮置于（ C ）档。
A.电阻档B.交流电压最高档C.电流档D.直流电压最高档4．机床上的低压照明灯，其电压不应超过（ A ）。
A.110VB.36VC.12VD. 220V5. 下列电压哪个是低压( B )。
A. 6.3KVB. 110KVC. 0.4KVD. 10KV6.10KV及35KV电压互感器的高压侧应选用( A )A的熔断器。
A.0.5B.1C.0.1D.57. 由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为( D )。
A.电力网B. 电力系统C.动力系统D.联合电网8．变压器短路损耗试验副边电流应该为额定值的（ A ）。
A．1倍 B．0.85倍 C．0.5倍 D．0.25倍左右9．三相绕组变压器的零序保护是（ A ）和保护区外单相接地故障的后备保护。
A.高压侧绕组B.中压侧绕组C.低压侧绕组D.区外相间故障的后备保护10.变压器的接线组别表明( D )间的关系。
A.两侧线电压相位B.两侧相电压相位C.两侧电流相位D.两侧阻抗大小三、多项选择题（每小题有两个或两个以上的正确答案，请将正确答案的标号填在题中括号内；共5小题，每小题2分，共10分）1．我国最常用的三相变压器联结组别有（ ABC ）。
A．Y/Y0-12 B．Y/△-11 C．Y0/△-11 D．Y0/Y-12 E．Y/Y-122．一般低压线路选择导线截面应考虑的条件是（ ABE ）。
A．电流发热 B．功率损耗 C．电流经济密度 D．电能损耗 E．机械强度3．变压器空载时的损耗主要包括（ DF ）。
A．铜损耗 B．功率损耗 C．电压损耗 D．涡流损耗 E．磁滞损耗4．变压器并联运行的条件是（ ADE ）。
A．变压器的接线组别相同B．变压器的容量相等C．变压器的负载相同D．变压器的短路电压相等E．变压器的变比相同5．变压器负荷不变，油温上升其原因是（BCDE）。
A．电压高B．匝间或层间短路C．硅钢片绝缘损坏涡流增大D．分接开关故障，接触电阻增大E．低压侧局部有短路现象四、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共10小题，每小题2分，共20分）1．变压器铁损近似地与变压器所接的电压平方成正比。
√，2．变压器负载时绕组中的一次电流I，是由两个分量组成，一个是励磁分量I/K），用以抵偿副绕组磁势对用以产生铁芯中的主磁通，一个是负载分量（-I2主磁通的影响。
×3．变压器的铁损是不变的，而铜损则随着负载而变化。
√4．判断变压器经济运行的依据是负载是否达到额定值。
×5．限流熔断器是指在熔件熔化后，短路电流在未达到最大值之前就立即减少到零的熔断器。
√6．电流互感器工作时，若二次开路会产生很高的危险电势，其主要原因是二次绕组匝数很多。
×7．在短路瞬间，短路点附近运行的大型异步电机相当于发电机。
√8．利用移相电容进行无功功率补偿时，其电容器一定要接成三角形。
√9．一般小接地电流系统发生单相接地故障时，保护装置动作，断路器跳闸。
×10．管型避雷器目前只用于线路保护和变电所和进线段保护。
√五、简答题（共4小题，共20分）1．电力负荷按重要程度分哪几级?（3分）各级负荷对供电电源有什么要求?（3分）答：：一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。
双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。
双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。
对供电电源无特殊要求。
P？（3分）2．什么是年度最大负荷m ax答：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P303．供电系统对保护装置要求是什么？（4分）答：选择性；速动性；可靠性；灵敏性。
4．电力变压器并列运行必须满足哪些条件?（7分）答：（1）变压器的一、二次额定电压必须对应相等。
（2）变压器的阻抗电压（短路电压）必须相等。
（3）变压器的连接组别必须相同。
（4）变压器的容量尽量相同或相近，最大容量与最小容量之比不超过3：1。
一、填空题（共15空，每空2分,共30分）1．电能生产、输送、分配及使用过程在同一瞬间进行。
2．一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设应急电源，并严禁其他负荷接入。
3．兆欧表测量端的符号是 L ，地端符号是 E ，屏蔽端符号是 G 。
4．隔离开关只能通断一定的小电流，负荷开关能通断正常电流电流，断路器能通断正常负荷和短路电流。
5．互感器的功能是隔离高压电路、扩大仪表、继电器等二次设备的应用范围、使仪表和继电器小型化、标准化。
6．无功功率的人工补偿主要有并联电容和同步电动机补偿。
7．我国目前采用的中性点接地方式主要有三种：不接地，经消弧线圈接地和直接接地。
8．电力变压器中性点接地属于工作接地。
9. 短路电流的计算方法有实名值、标幺值计算法。
10. 送电的顺序是先合隔离开关，后合符合开关。
11. 工厂供电的基本要求是安全、可靠、优质、经济。
二、选择题（每小题只有一个正确答案，请将符合题目要求的选项选出，并将选项代码填入对应题号的方格内；共10小题，每题2分，共20分）1．电能生产、输送、分配及使用过程在（C ）进行。
A．不同时间 B．同一时间 C．同一瞬间 D．以上都不对2.对一类负荷，多由（ A ）独立以上电源供电，以保证供电的连续性。
A．两个 B．一个 C．三个 D．两个并联3．变压器铜损是随（ C ）而变化。
A．电压 B．阻抗 C．电流 D．电流平方4．低电压断路器作电动机短路保护时其动作电流整定应大于等于（ D ）电流。
A．正常负荷电流 B．最大负荷电流 C．过负荷电流 D．起动电流5．下列设备在工作中属于工作接地是（ A ）。
A．避雷器 B．电压互感器 C．电动机 D．变压器外壳6．用电设备的额定电压一般与所接网络的额定电压( B )。
A．高5% B．相同 C．低5% D．低10%7．变压器绕组匝层间发生故障时主要保护是（ C ）保护。
A．速断 B．差动 C．瓦斯 D．过流8．发生三相对称短路时短路电流中只含有( A)分。
A．正序 B．负序 C．零序 D．正序与负序9．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（ C ）倍。
A．1倍 B．2倍 C．3倍 D．2倍10．380/220V系统的三相四线制线路中，中线截面为相线的（ A ）。
A．0.5倍B．1倍C．2倍D．3倍三、多项选择题（每小题有两个或两个以上的正确答案，请将正确答案的标号填在题中括号内；共5小题，每小题2分，共10分）1．变压器在运行时，外部检查的项目检查有（ ABCDEF ）。
A．油面高低 B．上层油面温度C．外壳接地是否良好 D．检查套管是否清洁E．声音是否正常 F．冷却装置运行情况H．绝缘电阻测量2．在变压器继电保护中，轻瓦斯动作原因有（ BCDEFH ）。
A．变压器外部接地 B．加油时将空气进入C．水冷却系统重新投入使用 D．变压器漏油缓慢E．变压器内部短路 F．保护装置二次回路故障H．变压器内部故障产生少量气体3．供电系统对保护装置要求是（ ABCE ）。
A．选择性 B．速动性C．可靠性 D．扩展性E．灵敏性 F．经济性4．内部过电压分为（ ADF ）。
A．操作过电压 B．切合空长线路C．弧光接地过电压 D．工频过电压E．工频稳态升高 F．谐振过电压H．参数谐振过电压5．配电变压器“三位一体”的接地是指（ACE）应接在一起，然后再与接地装置相连接。
A．变压器金属外壳 B．屏蔽接地C．避雷器，引下线 D．避雷针引下线E．变压器的低压侧中心点 F．防静电接地四、判断题（如果观点正确，请在对应题号的方格内用“√”表示，反之，用“×”表示；共10小题，每小题2分，共20分）1．为了合理供电，尽量减少发生高峰和低谷负荷的时间。
√2．负荷率是指在规定的时间内有功功率与最大功率之比。
×3．型号为S7—100/10/0.4的变压器可以接在11KV的线路上运行。
×4．变压器阻抗电压是指当变压器一次侧短路时，以额定频率的电压施加另一侧绕组的端子上并使其流过额定电流时所施加的电压。
√5．两台阻抗不同的变压器并联运行会造成阻抗较小的变压器欠载而阻抗大的变压器过载后果。
×6．两台变压器并联运行如果变比不相同，对输出电压没有影响而对变压器本身有影响。
√7．变压器发生故障后，根据气体继电器中的气体的颜色、气味可燃性，可以判断故障类型和原因。
√8．配电变压器低压侧熔体的额定电流是二次侧额定电流（1.5～2）倍。
√9．并联电容器在电力系统中的作用，是补偿容性负载，改善电压质量，降低线路损耗，提高功率因数。
×10．送电线路的电压等级越高，送出功率越大，输送距离就越远。
√五、简答题（共4小题，共20分）1．电流互感器和电压互感器使用时注意事项？（3分）答：电流互感器使用注意事项：（1）工作时二次侧不得开路，（2）二次侧有一端必须接地，（3）电流互感器在连接时，要注意其端子的极性。
电压互感器的使用注意事项：（1）工作时二次侧不得短路，（2）二次侧有一端必须接地，（3）互感器在连接时注意其端子的极性。
