工厂供电期末考试题库试题
《工厂供电》期末试卷及答案
学院学年第学期级《工厂供电供配电技术》期末试卷号卷适用专业：课程代码：一、判断题（在题目后的括号内打上“√”或“×”，每题3分，共计15分）1. 供配电系统的二次回路，是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次电路或二次系统。
（）2. 被测光源Ra越高，则该光源的显色性越好，物体颜色在该光源照明下的失真度越小。
（）3. 在接地装置中，接地体可以分为人工接地体和自然接地体，首先应充分考率并利用人工接地体。
（）4. 电力系统中，发生单相短路的可能性最大，而发生三相短路的可能性最小。
（）5. 为了便于识别各相母线，统一规定按下列颜色分别标志母线：交流母线A相—绿色，B 相—黄色，C相—红色。
（）二、填空（每小题1分，共计11分）1. 电能质量是指________、________和________的质量。
2.高压配电网和低压配电网的接线方式有、和。
3.过电流保护的动作时间，应按_________进行整定，以保证前后两级保护装置动作的选择性。
2号卷第1页共7页4.自动重合闸装置的缩写为_________，备用电源自动投入装置的缩写为_________。
5. 受照物体单位面积上接收的光通量称为，其单位是。
三、简答题（共17分）1.电力负荷的含义是什么？电力负荷按重要性分哪几级？各级电力负荷对供电电源有什么要求？（8分）2. RW4-10(G)请解释其含义。
（5分）3. LGJ-120请解释其含义。
（4分）四、单项选择题（每题只有一个最佳答案，请将正确答案前的字母写在题后括号内，每题3分，共计30分）1. 工厂供电系统是指工厂所需的电力电源（）A．从供电局起到所有用电设备入端止的整个电路。
B．从进厂起到所有开关入端止的整个电路。
C．从进厂起到所有用电设备入端止的整个电路。
D．从供电局起到所有开关入端止的整个电路。
2．如果中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及被认为特别重要的负荷为（）。
工厂供电期末考试题库试题教学文案
工厂供电期末考试题库试题工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。
（）3、用电设备的额定电压就是供电线路的额定电压。
（）4、用户从一个方向得到电能的电网是闭式电网（）5、电压和频率过高或过低都会影响电力系统的稳定性（）6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。
（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。
该点称电源的中性点。
（）8、电网是由不同等级线路和输配电设备组成的。
（）9、我国电力系统的额定频率是50赫兹（）10、家庭用电属于二级负荷( )11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。
（）12、目前我国110KV及其以上的电网均采用中性点不接地方式（）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（）14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。
（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。
（）16、电网的频率降低，只影响电动机的功率，而转速不变。
（）17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。
（）18、工厂变配电所的位置应该尽量靠近负荷中心。
（）19、工厂变配电所的位置应该接近电源侧。
（）20、变电所中有配电变压器，而配电所中没有配电变压器。
（）21、工厂变配电所的大门最好朝西开。
（）22、工厂变配电所应当考虑节约占地面积和建筑费用。
（）23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。
（）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。
（）25、架空线路的导线一般采用铜导线。
（）26、钢芯铝绞线一般只用于避雷线和电杆拉线。
山西大学2021年《工厂供电》期末考试试题及答案
一．填空题1、电力变压器的检修，分大修、小修和临时检修。
2、变配电所送电时，一般应从电源侧的开关合起，依次合到负荷侧开关。
3、变配电所停电时，一般应从负荷侧的开关拉起，依次拉到电源侧开关。
4、配电装置的检修，分大修和小修。
5、电压互感器的二次侧额定电压一般为100V。
6、电流互感器的二次侧额定电流一般为5A。
7、电力线路担负着输送和分配电能的重要任务。
8、工厂的高压线路有放射式、树干式和环形等基本接线方式。
9、高压配电系统的高压线路因优先采用放射式，因为放射式接线供电可靠性较高。
10、工厂的低压配电线路有放射式、树干式和环形等基本接线方式。
11、工厂供电系统，由总降压变电所经高压配电所再配电到车间变电所的配电级数最多不宜超过两级。
12、架空线路由导线、电杆、绝缘子和线路金具等主要元件组成。
13、架空线路的导线材质有铜、铝和钢三种。
14、架空线路一般情况下采用铝绞线。
在机械强度要求较高和35kV及以上的架空线路上，则多采用钢芯铝绞线。
15、架空线路的档距（又称跨距），是指同一线路上相邻两根电杆之间的水平距离。
16、供电系统中常用的电力电缆，按其缆芯材质分为铜芯电缆和铝芯电缆两大类。
17、工厂中常见的电缆敷设方式有直接埋地、电缆沟和电缆桥架等几种。
18、办公搂、住宅内等场所的绝缘线路敷设方式，分明敷和暗敷两种。
19、绝缘线路的暗敷是将导线通过穿线管、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部。
20、交流三相系统中导线的相序分别用黄、绿、红分别表示A、B、C三相。
21、交流三相系统中的PE线要采用黄绿双色线。
22、交流三相系统中的N线、PEN线要采用淡蓝线。
23、35kV及以上的高压线路及35kV以下的长距离、大电流线路导线和电缆截面积宜按经济电流密度选择。
24、绝缘导线和电缆应满足系统工作电压的要求。
25、10kV及以下的高压线路和低压动力线路，先按发热条件来选择导线和电缆截面积，再校验其电压损耗和机械强度。

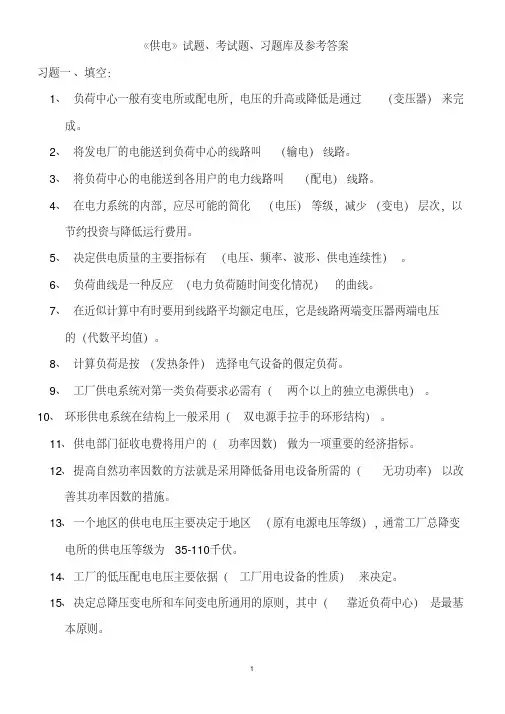

《工厂供电》试题、考试题、习题库及参考答案
《供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。

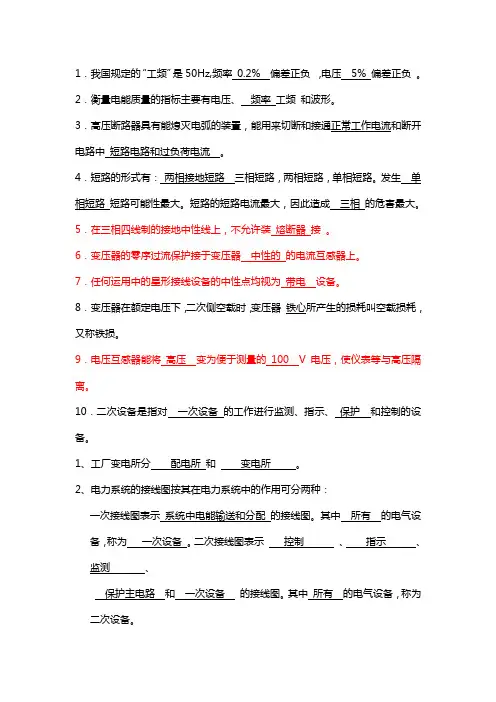

工厂供电期末参考试题
1．我国规定的“工频”是50Hz,频率 0.2% 偏差正负，电压 5% 偏差正负。
2．衡量电能质量的指标主要有电压、频率工频和波形。
3．高压断路器具有能熄灭电弧的装置，能用来切断和接通正常工作电流和断开电路中短路电路和过负荷电流。
4．短路的形式有：两相接地短路三相短路，两相短路，单相短路。
发生单相短路短路可能性最大。
短路的短路电流最大，因此造成三相的危害最大。
5．在三相四线制的接地中性线上，不允许装熔断器接。
6．变压器的零序过流保护接于变压器中性的的电流互感器上。
7．任何运用中的星形接线设备的中性点均视为带电设备。
8．变压器在额定电压下，二次侧空载时，变压器铁心所产生的损耗叫空载损耗，又称铁损。
9．电压互感器能将高压变为便于测量的 100 V电压，使仪表等与高压隔离。
10．二次设备是指对一次设备的工作进行监测、指示、保护和控制的设备。
1、工厂变电所分配电所和变电所。
2、电力系统的接线图按其在电力系统中的作用可分两种：一次接线图表示系统中电能输送和分配的接线图。
其中所有的电气设备，称为一次设备。
二次接线图表示控制、指示、监测、保护主电路和一次设备的接线图。
其中所有的电气设备，称为二次设备。
3、高压隔离开关主要用来通断空载电流，因为它没有灭弧装置装置，所以不断开负荷电流和短路电流。
7、隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
空载、负荷、短路4、高压负荷开关专门用在高压装置中通断负荷电流。
5负荷开关与隔离开关的原则区别是：隔离开关不能带负载操作，而负荷开关可以带负载操作。
6、高压断路器专门用在高压装置中保护装置，并在短路和过负荷时自动跳闸，切断短路电流和过负荷电流。
7、架空电力线路由、、、和等组成。
8、配电系统的基本接线方式有三种：放射式、树干式和环式。
9、选择电气设备的一般原则概括起来就是：按发热条件选择，按电压损耗条件校验。
10、带电作业时人身与带电体间应保持的安全距离：10KV以下米；35KV米；110KV 米。

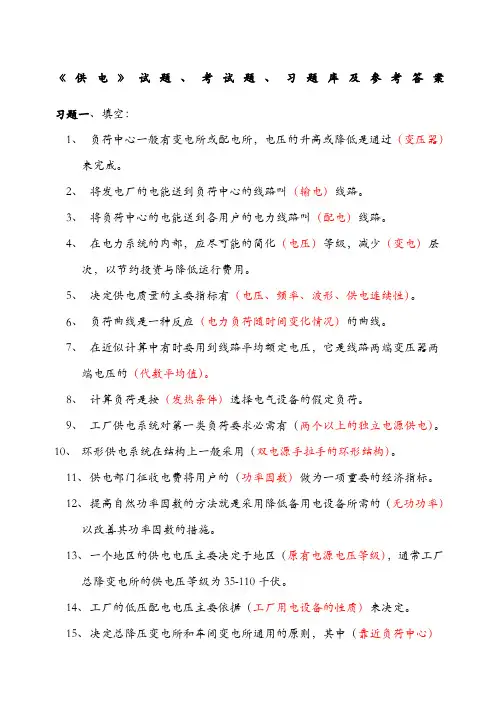

《工厂供电》试题、考试题、习题库及参考答案
《供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
《工厂供电》试题考试题、习题库及答案
KSmin≥（ A ）。
A、1.5 B、0.5 C、1 D、2
10、以下接地方式属于保护接地的系统是（ B ）。
A、变压器的中性点接地 B、电机的外壳接地 C、把一根金属和地线相连
11、《全国供电规则》规定：变压供电的工业用
户和变压供电装有带负荷调整电压装置的电力用户其功率因数为（
C ）。
A、0.85 以上 B、0.8 以上 C、0.9以上 D 0.95 以上
变电所 ） 79、两台变压器的备用方式有（ 明备用和暗备用 ）。 80、高压断路器的控制回路按其控制地点分有（ 就地控制和集中控制 ）两种。 81、架空线路采用 （裸导线） 架设在杆塔上。 82、电缆是一种特殊的导线，由（ 导电芯、铅皮、绝缘层和保护层 ）组成。 83、电缆终端头分（ 户内型和户外型 ） 84、绝缘导线的敷设方式有（ 明敷和暗敷 ）两种 85、变压器工作原理是建立在（ 电磁感应原理 ）基础上。 86、（铁心 ）是变压器磁路的主体部分 87、（绕组） 是变压器电路的主体部分。 88、电力系统中应用最广泛的电力变压器是（ 双绕组、油侵自冷变压器 ） 89、根据变压器的高、低压绕组的相对位置，绕组分为（ 同心式和交叠式 ）两种 90、三相变压器同一侧的三个绕组有（ 星形连接、三角形连接、和曲线连接 ）三
节约投资与降低运行费用。 5、 决定供电质量的主要指标有 （电压、频率、波形、供电连续性） 。 6、 负荷曲线是一种反应 （电力负荷随时间变化情况） 的曲线。 7、 在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压
大学《工厂供电》期末习题库及参考答案
1 某厂的有功计算负荷为3000kW ，功率因数经补偿后达到0.92。
该厂10kV 进线上拟安装1台SN10-10型高压断路器，其主保护动作时间0.9s ，断路器断路时间为0.2s 。
该厂高压配电所10kV 母线上的kA I k 20)3(=。
试选择该高压断路器的规格。
解：（1）额定电流的选取A U P I N 27.18892.01033000cos 33030=⨯⨯==ϕ查附录11常用中压断路的技术数据，选取SN10-10Ⅰ/630A 。
（2）断流能力的校验少油户内高压断路SN10-10Ⅰ/630A 的断流能力kA 16小于kA I k 20)3(=，不满足要求，故改选少油户内高压断路SN10-10Ⅱ/1000A ，其断流能力kA 5.31大于kA I k 20)3(=，满足要求。
（3）短路电流动稳定度校验kA kA I i k sh 80512055.255.2)3()3(<=⨯==kA 80为少油户内高压断路SN10-10Ⅱ/1000A 的动稳定电流标称值，故满足短路电流动稳定度的要求。
（4）短路电流热稳定度校验高压断路SN10-10Ⅱ/1000A 的热稳定电流和时间分别为31.5kA 、2s 。
因为实际短路时间为保护装置的动作时间和断路器的短路时间之和，即：s s t t t oc op k 11.12.09.0>=+=+=所以短路发热假想时间为：s t t k ima 1.1==4401.120)(5.198425.3122)3(22=⨯=>=⨯=ima k t t I t I故满足短路电流热稳定度的要求。
综上所述，选择高压断路器的规格为SN10-10Ⅱ/1000A 。
第5章1试按发热条件选择220/380V ，TN —C 系统中的相线和PEN 线截面及穿线钢管（G ）的直径。
已知线路的计算电流为150A ，安装地点的环境温度为25℃。
拟用BLV 型铝芯塑料线穿钢管埋地敷设。
大学《工厂供电》期末复习题库及答案
《工厂供电》期末复习题库及答案简述题1.如何改善功率因数答：改善功率因数的方法，主要有两种途径。
一是提高自然功率因数的方法：选择电动机容量应满载运行；选择电力变压器容量不宜太大，限制设备空载运行。
二是并联电容器补偿无功功率。
2.在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么？答：N线的功能是，一是满足220V的单相设备接用电源。
二是为三相不平衡电流及单相电流提供通路。
三是用来减少负荷中性点的漂移。
PE线的功能是保障人身安全，防止发生触电事故。
NPE线兼有N线和PE线两种功能。
3.在安装使用电流互感器中，应注意那些事项？答：要注意三点：1.在工作时二次侧不得开路。
2.二次侧有一端必须接地。
3.在连接时要注意端子的极性。
4.10KV变电所的一次设备有那些？答：有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。
5.按功能分继电保护系统的继电器有那几种？答：有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
6.电源中性点有哪几种运行方式？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
7.PE线与零线有什么区别？答：电源中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。
8.在安装使用电压互感器中，应注意那些事项？答：1.在工作时其二次侧不得短路。
2.二次侧有一端必须接地。
3.在连接时也要注意端子的极性。
9 .开关柜的五防是那些？答：1.防止误跳、误合断路器2.防止带负荷拉、合隔离开关3.防止带电挂接地线防止带接地线合隔离开关5.防止人员误入带电间隔。
10.电力变压器应装设有那几种保护？答：一般装有有过电流保护、电流速断保护、过负荷保护，容量较大的加装有差动保护和瓦斯保护。
11试比较架空线路和电缆线路的优缺点。
答：电力线路有架空线路和电缆线路，其结构和敷设各不相同。
《工厂供电》期末试题
辽宁地质工程职业学院继续教育学院20XX 级《工厂供电》期末试题一、 填空：（每题2分，共20分）1、工厂供电就是指（工厂所需电能的供应和分配 ）。
2、由发电厂、电力网和电能用户组成的一个（发电）、（输电 ）、（变配电 ）和（用电 ）的整体，称为电力系统。
3、电力系统中的（各级电压电力线路 ）及其联系的（变电所 ）称为电力网。
4、工厂供电工作要求达到以下基本要求（安全 ）、（可靠 ）、（优质 ）（经济 ）。
5、一般用电设备的工作电压允许在额定电压的（±5% ）范围内变动。
6、电弧从本质上说是一种极强烈的（电游离 ）现象。
其特点是（光很强 ），（温度很高 ）而且（ ）。
7、为了使开关电器能迅速熄灭电弧常采用（速拉 ）灭弧法，（冷却）灭弧法，（.吹弧 ）灭弧法（长弧切短 ）灭弧法（粗弧分细 ）灭弧法 ， （狭沟 ）灭弧法。
8、工厂供电系统的电气结构图，按其在变配电所的作用分为（一次接线图 ）和（二次接线图 ）。
9、工厂电力负荷分为（一级负荷 ）、（ 二级负荷 ）、（ 三级负荷 ）。
10、 供电系统短路后，电流可达到正常工作电流的（几倍到几十）倍，后果及其严重。
供电系统出现短路的原因较多主要由（电气设备载流部分的绝缘损坏 ）、（气象条件恶化 ）、（ 人为过失 ）。
二、什么叫光通、光强、照度和亮度？各用什么单位表示？（10分）光通：光源在单位时间内Φ(lm)。
光强：光源在空间某一方向上单位立体角内发出的光通量称为光源在该方向上的发光强度——坎德拉(cd)照度：光通量在被照射物体表面上的面密度称为照度(1x)亮度：被视物体L 表示(cdm2)。
三、6——10KV 高压配电线路及低压配电线路上一般装设哪些计量仪表？ （15分）电流表、有功功率表、无功功率表、有功电能表、无功电能表四、继电保护装置的作用是什么？对继电保护装置有哪些基本要求？（10分）: 作用：当被保护元件发生故障时，自动、迅速、 有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。
工厂供电期末考试题库试题
工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）２、在输送功率和距离一定时,选用电压越高，电压和电能的损失就越小,电压质量容易保证。
（）３、用电设备的额定电压就是供电线路的额定电压。
( )4、用户从一个方向得到电能的电网是闭式电网（)5、电压和频率过高或过低都会影响电力系统的稳定性( ）6、目前在35-6０kv的高压电网中多采用中性点经消弧线圈接地方式。
（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点,这个点对地电位为零。
该点称电源的中性点。
（）８、电网是由不同等级线路和输配电设备组成的。
( )9、我国电力系统的额定频率是50赫兹 ( )10、家庭用电属于二级负荷( ）1１、工厂供电,是指工厂所需电能的供应和分配，亦称工厂配电。
( ）１2、目前我国110KV及其以上的电网均采用中性点不接地方式( ）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时( )1４、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。
（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。
（）16、电网的频率降低,只影响电动机的功率,而转速不变。
（ )１７、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。
( ）18、工厂变配电所的位置应该尽量靠近负荷中心。
( ）1９、工厂变配电所的位置应该接近电源侧。
( )20、变电所中有配电变压器，而配电所中没有配电变压器。
( )２1、工厂变配电所的大门最好朝西开。
( )２2、工厂变配电所应当考虑节约占地面积和建筑费用。
( )2３、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。
( ）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。
（)2５、架空线路的导线一般采用铜导线。
工厂供电期末参考试题
1．我国规定的“工频”是50Hz,频率 0.2% 偏差正负，电压 5% 偏差正负。
2．衡量电能质量的指标主要有电压、频率工频和波形。
3．高压断路器具有能熄灭电弧的装置，能用来切断和接通正常工作电流和断开电路中短路电路和过负荷电流。
4．短路的形式有：两相接地短路三相短路，两相短路，单相短路。
发生单相短路短路可能性最大。
三相短路的短路电流最大，因此造成的危害最大。
5．在三相四线制的接地中性线上，不允许装熔断器接。
6．变压器的零序过流保护接于变压器中性的的电流互感器上。
7．任何运用中的星形接线设备的中性点均视为带电设备。
8．变压器在额定电压下，二次侧空载时，变压器铁心所产生的损耗叫空载损耗，又称铁损。
9．电压互感器能将高压变为便于测量的 100 V电压，使仪表等与高压隔离。
10．二次设备是指对一次设备的工作进行监测、指示、保护和控制的设备。
1、工厂变电所分配电所和变电所。
2、电力系统的接线图按其在电力系统中的作用可分两种：一次接线图表示系统中电能输送和分配的接线图。
其中所有的电气设备，称为一次设备。
二次接线图表示控制、指示、监测、保护主电路和一次设备的接线图。
其中所有的电气设备，称为二次设备。
3、高压隔离开关主要用来通断空载电流，因为它没有灭弧装置装置，所以不断开负荷电流和短路电流。
7、隔离开关只能通断一定的空载电流，负荷开关能通断负荷电流，断路器能通断短路电流。
4、高压负荷开关专门用在高压装置中通断负荷电流。
5负荷开关与隔离开关的原则区别是：隔离开关不能带负载操作，而负荷开关可以带负载操作。
6、高压断路器专门用在高压装置中保护装置，并在短路和过负荷时自动跳闸，切断短路电流和过负荷电流。
7、架空电力线路由导线、电杆、绝缘子、线路金具和避雷线等组成。
8、配电系统的基本接线方式有三种：放射式、树干式和环形。
9、选择电气设备的一般原则概括起来就是：按发热条件选择，按电压损耗条件校验。
10、带电作业时人身与带电体间应保持的安全距离：10KV以下米；35KV 0．6 米；110KV 1.0 米。
工厂供电考试试题
工厂供电考试试题工厂供电考试试题一、单项选择题（每题2分，共40分）1. 工厂供电中，最常用的电压等级是：A. 220VB. 380VC. 10kVD. 35kV2. 下列哪种电力设备用于将高压电能变压为低压电能？A. 发电机B. 变电站C. 变压器D. 高压开关3. 工厂供电系统中，主要承担电能传输和配电的是：A. 发电机组B. 高压开关C. 变电站D. 低压开关柜4. 工厂用电中，为了保护电气设备和人身安全，需要采取的保护措施有：A. 安装接地装置B. 安装断路器C. 定期检查设备D. 以上都是5. 以下关于短路的说法，正确的是：A. 短路时间越长，短路电流越大B. 短路是一种电路故障C. 短路导致线路电压升高D. 短路只会发生在高压电路中6. 工厂供电系统中，用于提供备用电源的设备是：A. 变电站B. 高压开关C. 低压开关柜D. 发电机组7. 以下哪项不属于工厂用电设备的保护措施之一？A. 过载保护B. 短路保护C. 欠压保护D. 过电压保护8. 下列关于电器火灾的说法，错误的是：A. 电器火灾容易引发爆炸B. 电器火灾有明显的烟雾和火焰C. 电器火灾可以通过使用消防器材进行扑灭D. 电器火灾无法引发人员伤亡9. 工厂供电系统中，用于控制电路的开关设备是：A. 低压开关柜B. 高压开关C. 变压器D. 发电机组10. 工厂电能计量装置用于：A. 监控电能消耗B. 防止电能被盗C. 校验电器设备D. 执行电源管理二、判断题（每题2分，共20分）1. 电工在工作中需要佩戴绝缘手套和绝缘鞋，防止电击事故的发生。
（）2. 电压是指电流通过一个物体时对其施加的力的大小。
（）3. 高压开关是用于将高压变压为低压的设备。
（）4. 短路是指两个电源之间的电流截断。
（）5. 发电机组是工厂供电系统中提供备用电源的设备。
（）6. 低压开关柜用来控制电路的开关设备。
（）7. 电器火灾可以通过使用灭火器进行扑灭。
工厂供电期末必考题
⼯⼚供电期末必考题史上最全《⼯⼚供电》试题、考试题、习题库及参考答案填空题1.决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
2.负荷曲线是⼀种反应（电⼒负荷随时间变化情况）的曲线。
3.计算负荷是按（发热条件）选择电⽓设备的假定负荷。
4.决定总降压变电所和车间变电所通⽤的原则，其中（靠近负荷中⼼）是最基本原则。
5.电源为⽆限⼤容量时，外电路所引起的功率改变对电源微不⾜到，电源的（电压和频率）保持不变⽽恒定。
6.对称分量法是将⼀个（不对称）三相电流或电压分解成三个对称电流和电压系统。
7.⼯⼚变电所主接线⽅案的基本要求有四条（安全性、可靠性、灵活性、经济性）8.外部过电压主要是由（雷击）引起的。
9.1000V以下的供电系统，总容量在100KVA以上的变压器接地装臵电阻(R≤4欧姆)10.保护接地分为三种（IT系统、TN系统、TT系统）11.我国现阶段各种电⼒设备的额定电压有三类（100V以下、⾼于100V⽽低于1000V、⾼于1000V）。
12.在我国电⼒系统中，110KV以上⾼压系统多采⽤（中性点直接接地）运⾏⽅式13.在我国电⼒系统中，6-35KV中压系统⾸选（中性点不接地）运⾏⽅式。
14.⼯⼚企业变电所按其在供电系统中的作⽤和地位分为（总降压变电所和车间变电所）选择题1、中性点经消弧线圈接地运⾏⽅式⼀般采⽤（A）⽅式。
A、过补偿B、⽋补偿C、全补偿D、任意2、下⾯说法正确的是（C ）。
A、由于系统运⾏⽅式改变及负荷缓慢变化B、产⽣的电压变化叫电压偏差C、由于负荷急剧变化产⽣的电压变化叫电压偏差D、由于系统运⾏⽅式改变及负荷缓慢变化产⽣的电压变化叫电压波动3、短路保护的操作电源可取⾃（B ）。
A、电压互感器B、电流互感器C、空⽓开关D、电容器4、过电流保护装臵为了保证装臵具有⾜够的反应故障能⼒，其最⼩灵敏度要求KSmin ≥（A）。
A、1.5B、0.5C、1D、25、以下接地⽅式属于保护接地的系统是（B ）。
西南大学2021年《工厂供电》期末考试试题及答案
一．填空题1、发电机额定电压按规定应高于同级电网（线路）额定电压%。
2、电力变压器二次绕组侧供电线路较长，则其二次绕组额定电压应比相连电网额定电压高10%。
3、电力变压器二次绕组直接供电给高低压用电设备时，其二次绕组额定电压只需高于电网额定电压%。
之差对额定电压4、电压偏差是指给定瞬间设备的端电压Ｕ与设备额定电压ＵＮＵ的百分值。
Ｎ5、在电力系统正常运行情况下，用电设备端子处的电压偏差允许值无特殊规定时为士%。
1、Dyn11联结组三相配电变压器可有效抑制3次及3的整数倍次的高次谐波。
7、三相不平衡的主要原因是三相负荷不平衡所引起的。
8、三相电压允许不平衡度正常允许2%，短时不超过4%。
9、工厂供电的电压，主要取决于当地电网的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
10、在同一输送功率和输送距离条件下，供电电压越高，则线路电流越小。
11、在相同电压等级和截面积相同条件下，电缆比架空导线输送功率大，输送距离远。
12、在相同电压等级和截面积相同条件下，电缆比架空导线输送功率大，输送距离远。
是因为电缆的阻抗更小。
13、工厂采用的高压配电电压通常为10kV。
14、工厂的低压配电电压，一般采用220/380V。
15、目前110V电压只限于采矿、石油和化工等少数企业中采用，1140V电压只限于井下采用。
16、小接地电流系统是指电源中性点不接地和中性点经阻抗接地的电力系统。
17、中性点不接地的电力系统发生单相接地故障时，完好的两相对地电压升高18、中性点不接地的电力系统发生单相接地故障时，单相接地电容电流为系统正常运行时相线对地电容电流的3倍。
19、中性点经消弧线圈接地的电力系统发生单相接地故障时，完好的两相对地电压升高到线电压。
20、低压配电系统按接地型式分为TN系统、TT系统和IT系统。
二．判断题（正确打√，错误打×）1、普遍用二项式法计算负荷比用需用系数法更接近实际电力负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电期末考试题库试题一、判断题：1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（）2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。
（）3、用电设备的额定电压就是供电线路的额定电压。
（）4、用户从一个方向得到电能的电网是闭式电网（）5、电压和频率过高或过低都会影响电力系统的稳定性（）6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。
（）7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。
该点称电源的中性点。
（）8、电网是由不同等级线路和输配电设备组成的。
（）9、我国电力系统的额定频率是50赫兹（）10、家庭用电属于二级负荷( )11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。
（）12、目前我国110KV及其以上的电网均采用中性点不接地方式（）13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（）14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。
（）15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。
（）16、电网的频率降低，只影响电动机的功率，而转速不变。
（）17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。
（）18、工厂变配电所的位置应该尽量靠近负荷中心。
（）19、工厂变配电所的位置应该接近电源侧。
（）20、变电所中有配电变压器，而配电所中没有配电变压器。
（）21、工厂变配电所的大门最好朝西开。
（）22、工厂变配电所应当考虑节约占地面积和建筑费用。
（）23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。
（）24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。
（）25、架空线路的导线一般采用铜导线。
（）26、钢芯铝绞线一般只用于避雷线和电杆拉线。
（）27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。
（）28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。
一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。
（）29、变压器只能改变电压的大小而不能改变电压的频率。
（）30、导线的弧垂是由导线自身荷重形成的，弧垂不能过大，也不能过小，过大则在导线摆动时容易造成相间短路，过小则导线拉力过大，可能造成断线或倒杆现象。
（）31、线路巡视检查的方法有定期巡视、特殊巡视、夜间巡视、故障巡视和登杆塔巡查。
（）32、耐张杆又称断连杆，是架空线路直线分段线路的支撑点。
（）33、分支杆又叫丁字杆，是架空线路分支线路和干线的支撑点。
（）34、跨越杆又叫特种杆，一般用于架空线路跨越铁路、公路、河流、电力线路、居民点等地点，需要加强的一种杆架。
（）35、绝缘子是用来固定导线的，并使带电导线之间或导线与大地之间绝缘。
（）36、变压器的额定容量是指在规定的环境温度条件下，在户外安装时，在正常的使用年限（一般规定为20年）内所能连续输出的最大视在功率。
（）37、互感器在配电系统中是只供保护用的电气设备。
（）38、互感器是将小电流变成大电流，小电压变成大电压的设备。
（）39、电流互感器的二次侧不允许开路。
（）40、在拆除电流互感器短接工作时，应站在绝缘皮垫上。
（）41、电流互感器的铁心及二次绕组可以不接地。
（）42、同一电压互感器在不同的负载下具有不同的准确度。
（）43、根据相数，电压互感器分为单相式和两相式。
（）44、根据绕组数不同，电压互感器又分为二绕组和三绕组电压互感器。
（）45、三绕组电压互感器除了有一次绕组和二次绕组外，还有一个辅助绕组，用来监视电力系统的绝缘情况。
（）46、在变配电所中常按持续工作电流选择母线的截面积，要求能使：Ixu≥Ig。
（）47、母线应当满足发生短路故障时热稳定和动稳定的要求，以保证母线的正常运行。
（）48、母线的颜色没有任何意义。
（）49、母线着色后便于值班人员识别相序，还可以提高母线的散热能力。
（）50、绝缘套管不能起到绝缘的作用。
（）51、按用途绝缘套管可以分为穿墙套管和电气套管两个系列。
（）52、按结构绝缘套管可以分为纯瓷套管和电容式套管。
（）53、当工作电压低于60KV时采用电容式套管。
（）54、纯瓷套管的主要功能是在瓷套中形成一系列的同轴电容器，用以均匀电场、提高绝缘性能。
（）55、当工作电压高于20KV时，在瓷套内孔壁及中间的法兰部位涂以半导体釉，以防止套管内腔发生放电。
（）56、电网中所采用的电抗器，实质上是一个无导磁材料的空心电感线圈。
（）57、户外穿墙套管的特点是户内和户外部分形状相同，户外部分做成多棱形。
（）58、为防止水分浸入瓷套，纯瓷套管的导体入口装有密封垫圈。
（）59、成套配电设备按电压及用途它可以分为高压开关柜、低压配电屏、动力及照明配电箱和终端组合电器等。
（）60、低压开关设备是指用于1KV以下电路中的电气设备。
（）61、低压刀类开关可分为低压刀开关、低压刀熔开关、低压断路器。
（）62、将刀开关的闸刀换以RT0型熔断器，就构成熔断器式刀开关，简称低压刀熔开关。
（）63、低压刀开关亦称自动空气开关。
（）64、动力及照明配电箱按安装方式分，有靠墙式、挂墙式和嵌入式。
（）65、低压断路器不仅能带负荷通断电路及通断一定的短路电流，而且具有过负荷、低电压和短路保护功能。
（）66、工厂变配电所的主接线（一次接线）指由各种开关电器、电力变压器、母线、电力电缆、并联电容器等电气设备按一定次序连接的接受电能和分配电能的电路。
（）67、漏电保护断路器通常被称为漏电保护开关，是为了防止低压电网人身触电或因漏电造成火灾等事故而研制的一种新型电器。
（）68、低压断路器的保护特性分为过电流保护和过载保护。
（）69、表示变配电所的电能输送和分配路线的电路图，称为二次接线图、二次电路图或二次回路图。
（）70、表示用来控制、监视、测量和保护一次电路及其设备运行的电路图，称为电气主接线图、主电路图、一次电路图或一次接线图。
（）71、电气主接线图是用规定的图形及文字符号表示主要电气设备的电路中连接的相互关系。
（）72、母线的作用是汇集、分配和传送电能。
（）73、双母线主接线克服了单母线主接线的缺点，两根母线互为备用。
（）74、单母线主接线具有较高的可靠性和灵活性。
（）75、双母线主接线适用于供电可靠性要求很高的大型工矿企业总降压变电所的35-110KV的母线系统和有重要高压设备负荷或有自备发电厂的6-10KV的母线系统。
（）76、单母线分段主接线比桥式主接线简单，可减少断路器的数量。
（）77、高压配电所担负着从电力系统受电并向各车间变电所及某些高压用电设备配电的任务。
（）78、按工作环境的不同，可分为高压配电装置和低压配电装置。
（）79、按结构形式的不同，可分为装配式配电装置和成套式配电装置。
（）80、用来传输电能、变换电流或电压的设备，称为变换设备。
（）81、担负着输送和分配电能的这一部分电路称为二次电路。
（）82、用来控制、指示、测量、保护一次电路及其设备运行的电路称为二次电路。
（）83、按电压等级不同，配电装置可分为高压配电装置和低压配电装置。
（）84、发生弧光放电的条件之一是触头间电流应大于60ｍＡ。
（）85、熔断器熔体的额定电流应大于熔断器的额定电流。
（）86、熔断器主要用途是对电路进行过载保护，当电路一旦过载时，熔丝即熔断。
（）87、装在户外的跌落式熔断器属于低压熔断器。
（）88、RZ1型为自复式熔断器。
（）89、RC为自复式式熔断器。
（）90、RL型为有填料式熔断器。
（）91、自复式熔断器既能切断短路电流，又能自动恢复供电。
（）92、自复式熔断器采用固体金属钠做熔体。
（）93、熔断器是一种在供电系统中被广泛采用的保护电器。
（）94、SF6气体导热性能比空气好，并且其有导电性和负电性，所以有优异的灭弧性能。
( ) 95、断路器的开断电流是指断路器中长期允许通过的电流。
（）96、少油断路器中的变压器油起绝缘和冷却作用。
（）97、负荷开关不仅可用来开断和闭合和电网的负荷电流，还可以开断短路电流。
（）98、隔离开关是用来开断和切换电路的，由于断开电路时不产生电弧，故没有专门的灭弧装置。
（）99、高压隔离开关手动合闸时发生弧光，运行人员应立即将隔离开关拉开。
（）100、高压隔离开关是高压开关的一种，使用时不必与断路器配合便可切断负荷电流和短路电流。
（）101、高压负荷开关在分闸状态时有明显的断口，可起高压隔离开关的作用。
（）102、高压负荷开关和高压熔断器串联组成的综合负荷开关，除能开断负载电流以外，还可作过载与短路保护。
（）103、有一条线路需要停电检修，运行人员应先拉开断路器两侧的高压隔离开关，再拉开断路器。
（）104、橡胶绝缘电缆一般用作低压电缆。
（）105、绝缘层的作用是将线芯导体间及保护层相隔离，一次必须有良好的绝缘性能、耐热性能。
（）106、保护层可分为外护层和内护层两部分。
（）107、外护层用以防止内护层受机械损伤和腐蚀，通常为钢丝或钢带构成的钢铠，外覆沥青、麻被或塑料护套。
（）108、电力电缆同架空线路一样，主要用于传输和分配电能。
（）109、雷电过电压常见的形式有直击雷过电压和球雷。
（）110、雷电过电压又称外部过电压，是指当大气中雷云放电而引起的过电压。
（）111、雷电过电压通常很高，瞬间的电流可达几十万安，电压可达一亿伏，因此对电力系统的危害极大，所以必须采取措施加以防护。
（）112、雷电大体可分为直击雷，雷电感应、球雷和雷电侵入波等。
（）二、单项选择题：113、电缆以绝缘材料可分为油浸纸绝缘电缆、塑料绝缘电缆、_____ 及交联聚乙烯电缆。
[ ]A、塑料护套B、橡胶电缆C、铠装电缆114、油浸纸绝缘电缆，可分为粘性浸渍绝缘电缆和、____。
[ ] A、不滴流浸渍绝缘电缆B、橡胶电缆C、铠装电缆115、电缆以线芯的结构材料分为铝芯和_____电缆。
[ ] A、钢芯B、铜芯C、铁芯116、C少油断路器中的油主要起______作用。
[ ]A、灭弧B、冷却C、绝缘117、C少油断路器中的油主要起______作用。
[ ]A、灭弧B、冷却C、绝缘118、油断路器可分为多油断路器和________两种。
[ ] A、真空断路器B、磁吹断路器C、少油断路器119、用于额定电压在________伏特以上电压输配电线路的开关设备，称为高压开关设备。
[ ]A、1KB、2KC、3K120、熔断器属于[ ]A、控制电器B、保护电器C、测量电器121、RL型为______式熔断器。
[ ]A、自复式B、螺旋式C、插入式122、RC为______式熔断器。
