空调冷却冷冻水管道系统详细施工方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y 型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
绘制加工图管道切割预制管道连接现场测绘管道安装 管道试压 管道冲洗 管道配件及阀门安装压力仪表安装支吊架制作 支吊架油漆 支吊架安装防腐保温2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
空调系统冷凝水管设计要求
空调系统冷凝水管设计要求
1)末端装置盘管冷凝水盘的泄水支管坡度,不应小于0.01,其他水平主干管,
沿水流方向应保持不小于0.002的坡度,且不允许有积水部位。
2)如果盘管冷凝水盘处在风系统的负压区时,冷凝水盘的出水口必须设置水封
装置。
水封的高度应比冷凝水盘处的负压(相当于水柱高度)大50%左右。
水封
的出口应与大气相通。
3)冷凝水管道的管封,宜采用镀锌钢管或聚氯乙烯塑料管,不宜采用焊接钢管。
4)冷凝水管的管径,应根据通过冷凝水的流量计算确定。
一般情况下,每1kW 的冷负荷,每1h产生约0.4kg左右的冷冷凝水;在潜热负荷较高时,每1kW
冷负荷每1h产生约0.8kg的冷冷凝水。
通常可以根据盘管的冷负荷,按下38-7
冷凝水管的公称直径。
冷凝水管公称直径的选择
5)冷凝水立管的顶部,应设计通向大气的透气管。
6)设计和布置冷凝水管路时,需考虑可以定期冲洗的可能性。
7)系统最低点或需要单独排水设备的水部,应设带阀门的放水管,并接人地漏。

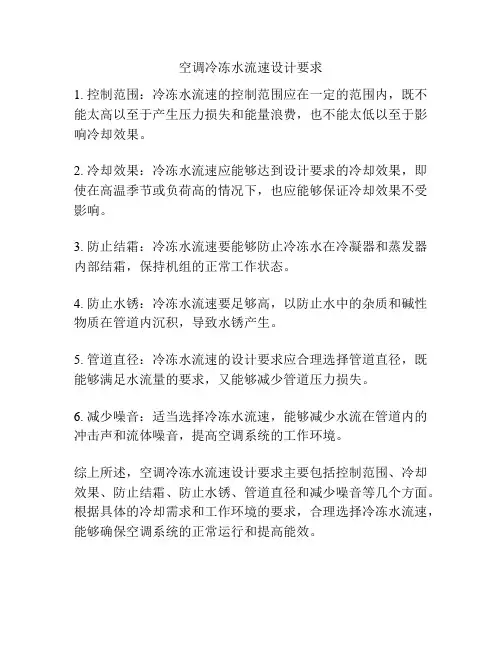

空调冷冻水流速设计要求
空调冷冻水流速设计要求
1. 控制范围:冷冻水流速的控制范围应在一定的范围内,既不能太高以至于产生压力损失和能量浪费,也不能太低以至于影响冷却效果。
2. 冷却效果:冷冻水流速应能够达到设计要求的冷却效果,即使在高温季节或负荷高的情况下,也应能够保证冷却效果不受影响。
3. 防止结霜:冷冻水流速要能够防止冷冻水在冷凝器和蒸发器内部结霜,保持机组的正常工作状态。
4. 防止水锈:冷冻水流速要足够高,以防止水中的杂质和碱性物质在管道内沉积,导致水锈产生。
5. 管道直径:冷冻水流速的设计要求应合理选择管道直径,既能够满足水流量的要求,又能够减少管道压力损失。
6. 减少噪音:适当选择冷冻水流速,能够减少水流在管道内的冲击声和流体噪音,提高空调系统的工作环境。
综上所述,空调冷冻水流速设计要求主要包括控制范围、冷却效果、防止结霜、防止水锈、管道直径和减少噪音等几个方面。
根据具体的冷却需求和工作环境的要求,合理选择冷冻水流速,能够确保空调系统的正常运行和提高能效。

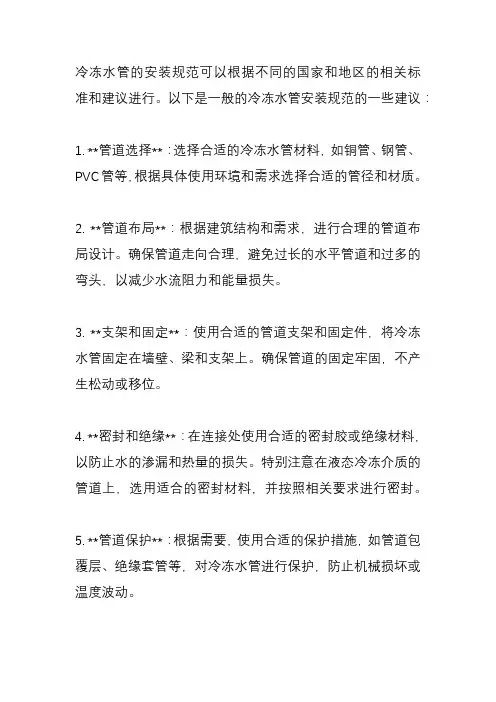

冷冻水管安装规范?
冷冻水管的安装规范可以根据不同的国家和地区的相关标准和建议进行。
以下是一般的冷冻水管安装规范的一些建议:
1. **管道选择**:选择合适的冷冻水管材料,如铜管、钢管、PVC管等,根据具体使用环境和需求选择合适的管径和材质。
2. **管道布局**:根据建筑结构和需求,进行合理的管道布局设计。
确保管道走向合理,避免过长的水平管道和过多的弯头,以减少水流阻力和能量损失。
3. **支架和固定**:使用合适的管道支架和固定件,将冷冻水管固定在墙壁、梁和支架上。
确保管道的固定牢固,不产生松动或移位。
4. **密封和绝缘**:在连接处使用合适的密封胶或绝缘材料,以防止水的渗漏和热量的损失。
特别注意在液态冷冻介质的管道上,选用适合的密封材料,并按照相关要求进行密封。
5. **管道保护**:根据需要,使用合适的保护措施,如管道包覆层、绝缘套管等,对冷冻水管进行保护,防止机械损坏或温度波动。
6. **安全阀和排水口**:根据需要,安装合适的安全阀和排水口,以防止管道在冷冻过程中出现超压或水锁情况。
7. **测试和调试**:在安装完成后,进行系统的测试和调试。
检查冷冻水管的密封性、流量和温度控制等参数,确保系统正常运行。
需要注意的是,以上只是一般的冷冻水管安装规范的建议,具体的安装要求可能因不同的国家、地区和应用场景而有所不同。
在实际安装过程中,建议严格遵循当地的相关标准和法规,并咨询专业人士的意见和指导,以确保安装的安全性和合规性。
制冷机组管路设计
制冷机组管路设计主要涉及到制冷剂的流动和热量传递,因此需要考虑以下几个方面:
1. 管径选择:根据制冷剂的流量和流速,选择合适的管径,以保证制冷剂在管路中流动顺畅,减少阻力损失。
2. 管路长度:尽量缩短管路长度,减少制冷剂在管路中的热量损失。
3. 管路走向:合理设计管路的走向,避免管路出现急弯、陡坡等,以减少制冷剂在流动过程中的阻力损失。
4. 支撑结构:合理设计管路的支撑结构,确保管路在运行过程中不会出现振动、变形等问题。
5. 保温措施:对于需要穿墙或长距离输送的管路,应采取保温措施,以减少热量损失和防止冷凝水产生。
6. 阀门选择:根据需要选择合适的阀门,如截止阀、止回阀等,以保证制冷剂的正常流动和管路的密封性。
7. 安全性考虑:在设计管路时,应充分考虑安全性,如防止制冷剂泄漏、防止高压击穿等问题。
总之,制冷机组管路设计需要综合考虑多个因素,以确保制冷机组的正常运行和性能。
冷冻水管验收标准
冷冻水管验收标准
冷冻水管验收标准
一、安装位置和布局
1.冷冻水管应按照施工图纸的要求正确安装,不得随意更改安装位置和布局。
2.安装位置应考虑到管道系统的运行和维护方便,不影响其他设备的正常运
行和维护。
3.管道布局应合理,避免交叉和弯曲,保证流体流动顺畅。
二、管道连接
1.冷冻水管道连接应牢固、密封性好,不得有渗漏现象。
2.连接方式应符合设计要求,如采用焊接、法兰连接等,焊接质量应符合相
关标准要求。
3.管道连接处应设置支架或吊架,确保管道的稳定性和安全性。
三、管道支撑
1.冷冻水管道应有合适的支撑,避免因自重和温度变化引起的变形和位移。
2.支撑的设置应考虑到管道系统的运行和维护方便,不得影响其他设备的正
常运行和维护。
3.支撑应牢固可靠,能够承受管道的自重和其他可能的荷载。
四、绝热层
1.冷冻水管道的外表面应设置绝热层,以减少冷量的损失和能量的浪费。
2.绝热层的材料和厚度应符合设计要求,应具有保温效果好、耐腐蚀、防火
性能好等特点。
3.绝热层应完整、严密,不得有破损和漏气现象。
4.绝热层的外表面应光滑、平整,不得有凹凸不平的现象。
五、验收标准
1.冷冻水管安装完成后,应进行压力试验和泄漏试验,确保管道的密封性和
强度。
2.压力试验和泄漏试验的方法和标准应符合相关规范和设计要求。
3.试验过程中应检查管道系统的运行情况和支撑的稳定性,发现问题及时处
理。
4.验收合格的标准为:压力试验和泄漏试验合格,管道系统运行稳定可靠,
绝热层保温效果好。
中央空调冷冻水管管径选择标准
1. 管道选择的重要性中央空调冷冻水管是连接冷冻机组和末端设备的重要管道,其选择合适的管径对系统的运行效率和稳定性起着至关重要的作用。
选择冷冻水管的管径需要按照一定的标准和考虑因素来确定。
2. 考虑因素在选择中央空调冷冻水管的管径时,需要综合考虑以下因素:- 冷冻水的流量需求- 系统的压力损失- 管道的长度和布局- 建筑物的使用需求- 材料和成本的考量3. 流量需求冷冻水管的选定需要满足系统对冷冻水流量的需求,根据冷冻机组的额定冷却容量和设计冷冻水温度来确定。
4. 压力损失管道的压力损失是决定管径大小的重要考量因素,过小的管径会增加系统的阻力,影响冷冻水的流动和系统的工作效率。
5. 管道长度和布局冷冻水管道的长度和布局会影响管道的阻力和压力损失,需要根据实际布局来确定管径的大小。
6. 使用需求不同的建筑物和末端设备对冷冻水的使用需求不同,需要根据具体情况来确定管道的尺寸。
7. 材料和成本在选择管道尺寸时,还需要考虑管材料和成本等因素,综合考虑使用寿命和成本效益。
8. 标准选择根据上述考虑因素和实际情况,可参考相关标准和规范,如《建筑给水排水设计规范》等,来确定中央空调冷冻水管的管径选择标准。
9. 结论选择合适的中央空调冷冻水管管径对于系统的稳定运行和节能效果至关重要,需要综合考虑流量需求、压力损失、管道长度和布局、建筑物使用需求、材料成本等因素,参考相关标准和规范来确定管径选择标准,实现系统的高效运行和经济可行。
中央空调系统冷冻水管的选择是系统设计中的关键环节,对于整个系统的性能、稳定性和运行成本都有着直接影响。
在选择管道尺寸时,需要考虑多个方面的因素,以确保系统能够高效运行、达到预期的冷却效果,并且尽量减少能源消耗和维护成本。
冷冻水管的选定需要充分考虑系统对冷冻水流量的需求。
根据冷冻机组的额定冷却容量和设计冷冻水温度来确定流量需求,从而确定合适的管径大小。
这一点十分重要,因为如果流量需求未能满足,系统可能无法达到预期的冷却效果,或者需要不断调整机组工作参数,从而增加能源消耗和系统维护成本。
空调规范冷冻机出口顺水三道规范
空调规范冷冻机出口顺水三道规范设计规范相关要求与注解:排水管都是重力流,横管有坡度、立管三通有防倒灌措施,一般不考虑反水的问题,但要考虑防臭气可能是考点所在。
有些解释是:凝结水一般排往空调冷凝水专用管,或通过接水的装置,排入下水道。
经查《建筑给水排水设计规范》(GB50015-2003):第4.3.13条,下列构筑物和设备的排水管不得与污废水管道系统直接连接,应采取间接排水的方式:1 生活饮用水贮水箱(池)的泄水管和溢流管;2 开水器、热水器排水;3 医疗灭菌消毒设备的排水;4 蒸发式冷却器、空调设备冷凝水的排水;5 贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。
(说明:空调设备冷凝水,是不可以直接排往污废水管道系统的。
)第4.3.13条的条文说明有:“所谓间接排水,即卫生设备或容器排出管与排水管道不直接连接,这样卫生器具或容器与排水管道系统不但有存水弯隔气,而且还有一段空气间隔。
空调机冷凝水排水虽然排至雨水系统,但雨水系统也存在有害气体和臭气,如排水管道直接与雨水检查井连接,造成臭气窜入卧室,污染室内空气的工程事例还不少。
”(说明:直接排入一般的雨水管,有可能出现臭气)第4.3.14条,“设备间接排水宜排入邻近的洗涤盆、地漏。
如不可能时,可设置排水明沟、排水漏斗或容器。
”(说明:间接排往地漏,可行。
)第4.3.15条,“间接排水的漏斗或容器不得产生溅水、溢流,并应布置在容易检查、清洁的位置。
”(说明:间接排往地漏,有技术措施防止引发的问题。
)第4.9.1条,“屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面。
”(说明:直接排入一般的雨水管,有可能出现臭气)第4.9.12条:“阳台排水系统应单独设置。
阳台雨水立管底部应间接排水。
”(说明:直接排入阳台的排水管,不可能出现臭气)第4.9.12条的条文说明有:“为杜绝屋面雨水从阳台溢出,阳台排水管系应单独设置。
同时为了防止阳台地漏泛臭,阳台雨水排水系统应与庭院排水管渠间接排水。
冷冻水管道设计规范
一、贯彻实施设计规范、标准方面实际存在的问题和解决方法1通风空调系统防火阀的设置不符合规范要求《高规》中规定,风管不宜穿过防火墙或变形缝,如必须穿过时,应在穿过防火墙处设防火阀;穿过变形缝时,应在两侧设防火阀。
然而,有的高层建筑,风管穿防火墙处未设防火阀,有的风管穿过变形缝时仅在一侧设有防火阀,而另一侧则未设。
2空调管道敷设坡度不符合规范要求《设计规范》规定,空调管道的敷设应有一定的坡度,对于冷冻水管坡度宜采用0.003,不得小于0.002。
然而,有的工程空调供回水管坡度只有0.001~0.0015。
有的工程因受条件限制,坡度达不到此要求,可在适当的位置增加立管加以解决。
3防烟楼梯间前室送风口风量的确定有问题《高规》对高层建筑防烟楼梯间前室加压送风量作出了规定,并分情况给出了具体风量值。
该条附注中说明开启门时通过门的风速不宜小于0.7m/s;条文说明中规定了门的开启数量,20层以下为2,20层以上为3。
《高规》还规定,防烟楼梯间前室的加压送风口应每层设一个。
根据这些规定,可以推算出各层前室送风口的风量应为L/2(20层以下)或L/3(20层以上,L为前室总加压送风量)。
然而,有的工程,其防烟楼梯间前室送风口的风量却标注为L/n(n为建筑物层数),显然小了许多。
4误将防烟分区排风量的计算混同于排烟风机风量的计算《高规》对排烟风机风量作了明确规定:担负一个防烟分区排烟时,应按该防烟分区面积每m2不小于60m3/h计算,担负两个或两个以上防烟分区排烟时,应按最大防烟分区面积每m2不小于120m3/h计算。
请注意,这里指的是选择排烟风机的风量,并不是指防烟分区排风量加大一倍(对每个防烟分区的排风量仍然按防烟分区面积每m2不小于60m3/h计算),而是当排烟风机不论是水平方向或垂直方向担负两个或两个以上防烟分区排烟时,只按两个防烟分区同时排烟来确定排烟风机的风量。
然而,有的工程排烟风机水平方向担负面积大小不等的2~3个防烟分区的排烟,设计上错误地将排烟风机风量按其所担负的2~3个防烟分区总面积每m2不小于60m3/h计算,而不是按其中最大防烟分区面积每m2不小于120m3/h计算,致使排烟风机风量偏小,难以满足防火使用要求。
暖通空调安装工程中的冷冻水系统安装规范要求
暖通空调安装工程中的冷冻水系统安装规范要求暖通空调系统是现代建筑中重要的能源消耗设备,而冷冻水系统作为暖通空调系统的核心部分,其安装要求至关重要。
本文将介绍暖通空调安装工程中冷冻水系统的安装规范要求。
一、设备选型和准备工作在进行冷冻水系统的安装之前,需要对系统进行充分的准备工作。
首先,根据建筑物的需求和设计要求选择适合的冷冻水机组、冷却塔、泵组等设备。
其次,进行设备的检查和测试,确保其质量合格、安全可靠。
在装配设备前,应对施工区进行清洁,确保施工环境干净整洁,防止灰尘和杂物对设备造成损害。
二、管道布置和连接冷冻水系统的管道布置和连接是冷冻水系统安装中非常重要的环节。
在布置管道时,应根据设计要求合理确定管道走向和位置,并避免与其他管道、建筑结构、设备等产生冲突。
管道布置时应注意防止管道的弯曲和变形,保证管道的畅通。
同时,在进行管道连接时要选择合适的连接方式,如焊接、螺栓连接等,并严格按照相关标准操作,确保连接牢固、密封良好。
三、吊装和安装设备在进行冷冻水系统设备的吊装和安装时,要注意采取安全可靠的吊装和安装措施。
首先,应根据设备的重量、体积和吊装点位进行合理的吊装方案设计,并配备合适的吊装设备和人员,确保吊装过程平稳、安全。
其次,在设备安装过程中,应按照设备图纸和相关要求进行安装,使用合适的工具和材料,确保设备安装牢固、稳定。
四、绝热处理和管道保护冷冻水系统管道的绝热处理和保护对于系统的运行效果和寿命具有重要影响。
绝热处理能够减少能源损耗,保证系统运行效率。
在进行绝热处理时,应根据设计要求选择适合的绝热材料,并保证绝热层的厚度和质量。
同时,还要对管道进行保护,防止外界因素(如机械损伤、化学腐蚀等)对管道的影响,延长管道的使用寿命。
五、系统调试和试运行冷冻水系统安装完成后,需要进行系统的调试和试运行,确保系统的正常运行。
在调试过程中,应逐个检查和调整系统各部分的工作状态,保证系统运行平稳、可靠。
同时,还要进行系统的试运行,检查和排除系统中可能存在的问题,确保系统达到设计要求和运行效果。
空调冷却冷冻水管道系统详细施工及方案
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点,应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀,口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀,压力表和Y型过滤器,出水管上应安装缓闭式止回阀,闸阀或碟阀,压力表及后带护套的角型水银温度计,另外,与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置,应设置在便于操作与维修的部位,主管上、下部的阀门,务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀,碟阀等调节配件时,应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀,管径小于等于DN40采用截止阀或球阀;管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架,具体形式由安装单位根据现场实际情况确定,做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部,在穿过支、吊、托架处,应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段,要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向内压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时,保温层不应间断,在墙体或楼板的两侧应设置夹板,中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时,在管道穿过处固定管道,并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时,应设套管。
安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平;套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时,应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管;管道穿地下室外墙时、水池壁时,应预埋刚性防水套管。
2.14除地下一层车库部分管道明装外,所有管道暗装设于吊顶内。
制冷管路设计规范
目录1管路设计工艺 (1)4.1材料规格汇总及选用规范 (1)4.2管路通用工艺 (2)4.3焊接工艺要求 (6)2管路尺寸标注 (8)5.1标注总则 (8)5.2零件图 (8)5.3装配图 (9)5.4参考尺寸 (9)5.5公差 (9)3配管设计要求 (10)6.1管路设计选型 (10)6.2配管减振设计 (16)6.3配管间隙要求 (18)6.4 配管固定要求 (18)1管路设计工艺1.1材料规格汇总及选用规范紫铜因为其良好的延展性、导热性和焊接性能成为制作制冷管路的优选材料,根据其硬度分为TP2M(软态)和TP2Y(硬态)两种,其中TP2M硬度较小,适合用于连接管,TP2Y 硬度较大,适合用于换热器集管等。
目前现有的紫铜管规格见表1。
对现有机型及新产品应选用优选规格之铜管(见表1),若有新增工艺(如Locking压接)或其他结构件尺寸限制,可以选用优选规格之外的其他规格,但要尽可能少。
若后续新产品要引入新的铜管规格,则外径在12.7以上的统一使用公制尺寸,12.7(含12.7)以下统一使用英制尺寸。
表1 现有铜管原材料规格汇总1.2管路通用工艺1.2.1折弯管4.2.1.1同一根管的折弯半径应一致,以避免频繁换模。
4.2.1.2原则上可以一次折弯成型的管尽量避免拆成两根管(除非装配需要)。
4.2.1.3折弯设计必须满足折弯端部留有足够的管口直线段长度;各规格的最短直线段长度(不包括弯位的等效长度)不小于其弯管半径。
(见图1)4.2.1.4各种规格的弯管半径见表2,其优选弯曲半径是常用折弯半径,其它弯曲半径工段也可以加工。
4.2.1.5管径在φ45以上(含φ45)的铜管只能加工弯位数不超过2个的平面折弯(即半自动)。
*L为最短直线段长度图11.2.2管端成型4.2.2.1管端成型包括扩口、缩口、打定位点、墩口、锥口、管端封口和管端切弧等(见图2),其中管端封口和切弧为冷冻水大管径的制造工艺。
给排水工程规范要求之室内给水管道防冻设计
给排水工程规范要求之室内给水管道防冻设计室内给水管道的防冻设计是给排水工程中非常重要的一项内容,合理的防冻设计可以确保水管在冷冻天气下不会结冰或破裂,保障室内用水的正常供应。
本文将从环境条件、管道材质选择、保温层设计等多个方面论述室内给水管道防冻设计的规范要求。
一、环境条件在进行室内给水管道防冻设计时,首先需要了解当前的环境条件,包括室内温度、地下水温度以及外界冬季最低气温。
这些数据的准确获取可以通过气象部门提供的历史数据进行参考,并结合实际情况进行评估。
了解环境条件能够为正确选择管道材质和保温层材料提供依据。
二、管道材质选择室内给水管道通常采用金属材料和塑料材料两种,在防冻设计中需要根据环境条件和工程实际情况来选择合适的管道材质。
1. 金属材料:铜管、镀锌钢管等金属材料可以在较低温度下保持较好的强度和韧性,但由于金属导热性较高,如不进行保温措施,容易导致管道结冰。
因此,在选择金属材料的同时,需要加强保温层的设计。
2. 塑料材料:聚氯乙烯(PVC)管和聚丙烯(PPR)管等塑料材料的导热性较低,且具有良好的抗冻性能,一般情况下不易结冰或破裂。
但是,在寒冷地区的室外墙壁内安装管道时,仍然需要进行保温层的设计。
三、保温层设计保温层的设计是室内给水管道防冻设计的关键环节。
保温层的主要作用是减缓管道的热量损失,保持管道内水的温度。
常见的保温材料包括岩棉、泡沫塑料、聚氨酯等,根据环境条件和管道材质的不同,需要选择合适的保温材料。
1. 常规保温层:在普通环境条件下,一般选择岩棉、泡沫塑料等常规保温材料。
保温层的厚度根据管道直径和环境温度来确定,一般要求保温层的厚度不小于等效管径的10%。
2. 低温环境保温层:在极寒地区或水管穿过室外墙壁时,需要采取更加严格的保温措施。
此时,可以选择聚氨酯等高性能保温材料,保温层的厚度要根据实际情况进行合理增加,通常要求不小于等效管径的15%。
四、其他防冻措施除了管道保温层的设计,还可以采取一些其他的防冻措施来保障室内给水管道的正常使用。
冷冻水管道设计规范
冷冻水管道设计规范篇一:冷冻水管道系统安装安全制度规程空调冷冻水系统安装安全规程一、安全技术一般规定1.在拉设临时电源时,电线均应架空,过道须用钢管保护,不乱拖乱拉,电线被车辗物压。
2.电箱内电气设备应完整无缺,设有专用漏电保护开关,必须标准一机一闸一漏。
3.所有移动电具,都应在漏电开关保护之中,电线无破损,插头插座应完整,严禁不用插头而用电线直接插入插座内。
4.各类电动机械应勤加保养,及时清洗、注油,在使用时遇中途停电或暂时离开,必须关闭电门或拔出插头。
5.使用切割机时,首先检查防护罩是否完整,后部严禁有易燃易爆物品,切割机不得代替砂轮磨物,严禁用切割机切割麻丝和木块。
6.在高梯、脚手架上装接管道时,必须注意立足点牢固性。
用管子钳装接管时,要一手按住钳头,一手掌住钳柄,缓缓板揿,不可用双手拿住钳柄,大力板揿,防止齿口打滑失控坠落。
7、进入施工现场必须戴好安全帽。
服从甲方及监理单位的规章制度及安全管理。
8、严禁穿拖鞋、裸背进入施工现场,热天严谨穿短袖短裤进入施工现场。
9、施工期间严禁喝酒,严禁打架斗殴、偷盗、破坏施工现场物资设备。
10、高处作业要戴好安全带,采取必要的防滑措施。
脚手架搭设要牢固,严禁出现探头板。
11、施工现场走动必须注意洞口、临边部位,防止坠落。
注意脚下小心铁钉扎脚。
12、使用电动工具必须按操作规程使用,小心机械伤人。
开洞打眼要采取一定的防护措施,防止伤手和眼睛13、使用焊接设备要小心烫伤。
电动工具不用时应及时拔掉插头。
14、施工现场严禁使用电炉做饭,严谨使用电热毯取暖。
15、使用人字梯时,人字梯必须四脚着地,安放平稳,梯脚有防滑措施,人字梯必须设有结实的保险拉链。
16、防锈漆、稀料等易燃物品应单独存放,并贴上醒目的防火标志。
二、关于电焊氧气乙炔切割的安全技术要点:1、操作前应检查所有工具、电焊机、电源开关及线路是否良好,金属外壳应有安全可靠接地,进出级应有完整的防护罩,进出端应用铜接头焊牢。
暖通空调安装中的冷冻水系统规范要求
暖通空调安装中的冷冻水系统规范要求暖通空调安装中的冷冻水系统是指利用冷冻水进行制冷或冷却的系统。
冷冻水系统在现代建筑中起着重要的作用,为了确保系统的正常运行和安全性,有一系列规范要求需要遵守。
一、设计规范要求1. 设计应遵循国家相关的制冷设计规范和建筑设计规范。
2. 冷冻水系统的设计应充分考虑建筑物的需求,包括冷量、热负荷的计算和估算。
3. 系统设计要求冷冻水供水温度稳定,冷凝温度达到设计要求,并且具备一定的冷却能力。
二、设备规范要求1. 冷冻水系统的设备选型应符合设计要求,并符合国家标准。
2. 设备应具备可靠性、高效节能、安全性等特点,且符合环保要求。
3. 设备的安装位置和设备间距应符合规范要求,便于维护和管理。
三、材料规范要求1. 冷冻水系统所使用的材料应符合国家相关标准,具备耐腐蚀、耐高压、耐温等特性。
2. 管道和阀门连接处应采用合适的密封材料,确保系统的密封性。
3. 材料的选择应考虑系统的工作条件,如水质、温度和压力等因素。
四、安装规范要求1. 冷冻水系统的安装应按照相关的规范和操作要求进行,确保安装质量。
2. 管道的布置应合理,保证冷冻水的流动畅通,减小系统的阻力和压力损失。
3. 管道和设备的支撑、固定应牢固可靠,防止振动和漏水。
五、运行和维护规范要求1. 冷冻水系统的运行应进行定期检查和维护,确保系统稳定运行。
2. 冷冻水质量的监测和处理应符合国家及行业相关标准要求。
3. 人员操作应熟悉系统的运行原理和操作要求,遵守操作规范。
4. 定期清洗和保养设备,检查管道和阀门的密封性,及时处理故障和泄漏。
六、安全规范要求1. 冷冻水系统应设置安全控制装置,如温度保护、压力保护等,确保安全运行。
2. 系统应设置应急操作和停机控制装置,以应对突发情况和维修需求。
3. 操作人员应具备相应的技能和安全意识,做好安全防护工作,避免事故发生。
综上所述,暖通空调安装中的冷冻水系统的规范要求涵盖了设计、设备、材料、安装、运行维护以及安全等方面。
冷冻水伴管设计规定
1 总则1.1 目的为规范石油化工装置工艺管道冷冻水(外)伴管的设计、安装及对材料的一般要求,特制定本规定。
1.2 范围本规定适用于石油化工装置工艺管道冷冻水(外)伴管的设计、安装及对材料的一般要求。
设备及仪表的冷冻水(外)伴管设计、安装可参照执行。
1.3 引用标准CL-A2-96 《隔热设计规定》A-A42-1998 《热水伴热设计规定》A-A56-1999 《蒸汽伴热管设计规定》1.4 执行本规定时尚应参考下列有关工程资料:1) 管道及仪表流程图(PID)2) 管道表3) 管道材料等级规定4) 配管设计规定5) 隔热设计规定6) 蒸汽伴热管设计规定2 一般规定2.1 冷冻水伴管的识别1) 在PID 上冷冻水伴管表示为带有保冷结构的不连续的线;2) 在管道号中管道号末端表示伴管类型(CT)为分类的符号。
2.2 冷冻水伴管图2.2.1 与冷冻水伴管有关的下列管道表示在管道布置图上:1) 冷冻水给水总管2) 冷冻水给水管3) 冷冻水给水分配管4) 冷冻水回水集合管5) 冷冻水回水管6) 冷冻水回水总管2.2.2 除上述各项外,单管图上表示出被伴工艺管道及下列冷冻水伴管:1) 给水伴管导管2) 伴管3) 回水伴管导管2.3 定义2.3.1 本规定采用的伴管术语定义表示在图1和图2中;2.3.2 冷冻水伴管类型符号2.4 备注在PID 里所表示的要求和本规定之间存在矛盾时,应以前者为准。
3 设计3.1 冷冻水条件伴管系统冷冻水条件如下:3.2 冷冻水给水分配管/冷冻水回水集合管3.2.1 在3m 范围内有3根或3根以上的伴管时,应设置冷冻水给水分配管/冷冻水回水集合管;3.2.2 在不妨碍操作和维修的情况下,应使冷冻水给水分配管/冷冻水回水集合管至伴管距离尽可能最短;3.2.3 冷冻水给水分配管/冷冻水回水集合管尺寸应符合下表:3.2.4 冷冻水给水分配管/冷冻水回水集合管上应预留有包括切断阀和盲法兰的备用接头;3.2.5 给水分配管和回水集合管的典型图表示在图1和图2中。
低温管道设计规范
低温管道设计规范1.材料选择:低温环境下,管道所使用的材料应具有良好的耐低温性能,能够在低温条件下保持强度和可靠性。
常用的材料包括低温碳钢、不锈钢和镍合金等。
2.导热和绝热措施:由于低温环境下管道容易受到冻结和结霜的影响,设计中应考虑导热和绝热措施,防止管道内介质或周围环境温度过低或过高。
常用的导热措施包括使用导热介质(如石蜡)填充管道空隙,绝热措施包括采用足够厚度的绝热层和绝热材料。
3.排水和防冻措施:在低温环境下,管道内部积存的水分容易冻结,导致管道堵塞和破坏。
设计中应考虑排水和防冻措施,例如在管道低点设置排水装置,以确保管道内部的水分及时排出,防止冻结。
4.温度控制和稳定性:低温管道的工作温度通常处于非常低的范围,必须对管道的温度进行严格控制和稳定,以确保管道及附件的正常运行。
设计中应采取措施控制工作温度,并确保管道的温度分布均匀、稳定。
5.强度计算和安全系数:低温管道的设计必须满足强度要求,包括内压、外载和温度应力等的影响,保证管道在低温及外力作用下具有足够的强度和刚度。
同时,安全系数的选择也应根据实际情况和要求进行。
6.管道连接和密封:低温管道设计应考虑管道的连接和密封,以确保连接处的可靠性和密封性。
常见的连接方式有焊接、螺纹和法兰等,设计中应合理选择连接方式,并采取相应的密封措施。
7.管道排列和支撑:低温管道的排列和支撑应符合相关的标准和规范,以确保管道的稳定性和安全性。
设计中应合理排列管道,避免过度弯曲和扭转,同时采取适当的支撑措施,防止管道受到外部载荷和应力影响。
总之,低温管道设计规范是为了确保在低温环境下管道的安全可靠运行,对材料选择、导热绝热、排水防冻、温度控制、强度计算、连接密封、排列支撑等方面进行了详细的要求和规范。
设计人员在设计过程中应参考相关规范,根据具体情况选择合适的措施和材料,以确保低温管道的正常运行。
空调冷冻水流速设计要求
空调冷冻水流速设计要求
空调冷冻水流速的设计要求是一个重要的工程参数,它直接影响着空调系统的运行效率和性能。
在设计空调冷冻水系统时,需要考虑以下几个方面的要求:
1. 系统压降要求,冷冻水流速的设计需考虑系统的压降要求,确保在管道和设备中的水流速能够满足系统的压降限制。
过高的流速会导致较大的压降,增加泵的能耗,而过低的流速则可能导致系统性能下降。
2. 管道尺寸和材质,冷冻水流速的设计也需要考虑管道的尺寸和材质,以确保在满足流量需求的情况下,管道能够承受相应的流速和压力,同时考虑管道材质对流速的限制。
3. 冷却效果,适当的冷冻水流速可以确保冷却效果的达到设计要求,过高或过低的流速都会影响到冷却效果,影响空调系统的性能和能效比。
4. 能耗和运行成本,冷冻水流速的设计也需要考虑系统的能耗和运行成本,合理的流速设计可以降低泵的能耗,减少系统的运行
成本。
5. 设备运行安全,适当的冷冻水流速设计可以确保冷冻设备的
正常运行和安全性,过高的流速可能导致设备损坏,而过低的流速
可能影响设备的热交换效果。
综上所述,空调冷冻水流速的设计要求需要综合考虑系统压降、管道尺寸和材质、冷却效果、能耗和运行成本以及设备运行安全等
多个方面的因素,以确保空调系统的高效稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、贯彻实施设计规范、标准方面实际存在的问题和解决方法
1通风空调系统防火阀的设置不符合规范要求
《高规》中规定,风管不宜穿过防火墙或变形缝,如必须穿过时,应在穿过防火墙处设防火阀;穿过变形缝时,应在两侧设防火阀。
然而,有的高层建筑,风管穿防火墙处未设防火阀,有的风管穿过变形缝时仅在一侧设有防火阀,而另一侧则未设。
2空调管道敷设坡度不符合规范要求
《设计规范》规定,空调管道的敷设应有一定的坡度,对于冷冻水管坡度宜采用0.003,不得小于0.002。
然而,有的工程空调供回水管坡度只有0.001~0.0015。
有的工程因受条件限制,坡度达不到此要求,可在适当的位置增加立管加以解决。
3防烟楼梯间前室送风口风量的确定有问题
《高规》对高层建筑防烟楼梯间前室加压送风量作出了规定,并分情况给出了具体风量值。
该条附注中说明开启门时通过门的风速不宜小于0.7m/s;条文说明中规定了门的开启数量,20层以下为2,20层以上为3。
《高规》还规定,防烟楼梯间前室的加压送风口应每层设一个。
根据这些规定,可以推算出各层前室送风口的风量应为L/2(20层以下)或L/3(20层以上,L为前室总加压送风量)。
然而,有的工程,其防烟楼梯间前室送风口的风量却标注为L/n(n为建筑物层数),显然小了许多。
4误将防烟分区排风量的计算混同于排烟风机风量的计算
《高规》对排烟风机风量作了明确规定:担负一个防烟分区排烟时,应按该防烟分区面积每m2不小于60m3/h计算,担负两个或两个以上防烟分区排烟时,应按最大防烟分区面积每m2不小于120m3/h计算。
请注意,这里指的是选择排烟风机的风量,并不是指防烟分区排风量加大一倍(对每个防烟分区的排风量仍然按防烟分区面积每m2不小于60m3/h计算),而是当排烟风机不论是水平方向或垂直方向担负两个或两个以上防烟分区排烟时,只按两个防烟分区同时排烟来确定排烟风机的风量。
然而,有的工程排烟风机水平方向担负面积
大小不等的2~3个防烟分区的排烟,设计上错误地将排烟风机风量按其所担负的2~3个防烟分区总面积每m2不小于60m3/h计算,而不是按其中最大防烟分区面积每m2不小于120m3/h计算,致使排烟风机风量偏小,难以满足防火使用要求。
5高层建筑排烟系统排烟口选型不当
《高规》规定,(通风空调)风管穿过防火分区的隔墙处应设防火阀。
笔者认为,排烟风管不宜穿过防火墙,如必须穿过时,应在穿防火墙处设当烟气温度超过280℃时能自动关闭的防火阀,并与排烟风机联锁。
然而,有的工程在设计时对此有疏忽。
6以上问题的原因和解决方法
对现行设计规范、规定、标准学习不够、理解不透,贯彻执行不够,有的设计师责任心不够,因此应加强对现行设计规范、规定、标准的学习,提高贯彻执行设计规范的自觉性。
图纸审查不严、流于形式。
应坚持三审(自审、审核、审定)制,确保设计(含图纸、计算书)质量,减少出错。
二、设计中存在的问题和解决方法
1设计(施工)说明的内容不完整
《设计深度规定》对暖通空调设计说明应包括的内容作了明确规定。
设计说明应有室内外设计参数;热源、冷源情况;热媒、冷媒参数;供暖热负荷及耗热量指标,系统总阻力;散热器型号;空调冷、热负荷;系统形式和控制方法;消声、隔振、防火、防腐、保温;风管、管道材料选择、安装要求;系统试压要求等。
然而,有些工程的设计说明内容很不完整。
2冷冻水系统设计不合理
冷冻水系统设计存在不合理之处:①有的冷冻水系统由1条主立(干)管引进,分几个环路,分环上不设阀门,给系统运行调节、维修管理造成不便。
②有的空调系统为双侧连接,两侧热负荷及空调器数量相差悬殊,而供、回水支
管管径却相同,两侧水力不平衡,难以按设计流量进行分配。
③、空调水系统同程、异程混用,给调试、维护带来一定的困难。
3空调系统的选择不合理
如某工程甲方要求部分房间要保持恒温恒湿,设计师简单地考虑从系统中分离单独地成为一个支路,增加了运行维护的难度,也加大了能源的消耗。
这样的系统满足不了甲方所提的要求。
又如某工程设有指挥大厅、会议厅、计算机房等,此类性质的用房,理想的空调系统应是低速风道系统,而设计却采用了风机盘管系统,显然是不合理的。
4平衡阀的设置存在问题
空调冷冻水系统宜设置平衡阀,一般应设在回水管上。
而有的工程仅用普通的阀门代替平衡阀,有的在新风机组冷冻水供、回水管上均设置了口径与管径相同的平衡阀。
5风口的位置设置影响建筑美观
如某高层建筑,厕所排风系统未设专用的风道,而是各自独立,在外墙设置风口,大大影响了建筑美观。
还有的工程,新风口的位置布置不合理,也影响了建筑美观。
6平面、系统图深度不够,有些应该绘制的内容遗漏
《设计深度规定》对暖通空调平面、系统图要表示的内容作了详尽的规定。
然而,相当多的工程设计未完全按规定绘制,存在的主要问题是:供暖平面图,有些未标注水平干管管径及定位尺寸;有的立管未编号;通风空调平面图,有些未注明各种设备编号及定位尺寸;供暖系统图,有的立管无编号,而以建筑轴线号代替;有的管道变化处(转向处)标高漏注;有的甚至未画供暖系统图或立管图;还有的公共建筑设计,将厨房部分的供暖、通风、空调等内容留给厨房设备生产厂家去做,这是很不合适的。
7计算书内容不全甚至全部空白
《设计深度规定》对暖通空调设计计算书应包括的内容作了详细的规定。
然而,有的空调设计,不管房间大小、朝向、层次、所处位置(中间或端头)均按同一指标来估算夏季空调冷负荷与冬季空调热负荷,并以此来配置空调设备,这是不妥当的。
相当一部分工程设计没有暖通空调设计计算书。
有些空调设计虽有计算书,但内容残缺不全。
有的高层建筑集中空调和防排烟设计,仅有夏季冷负荷计算,而无空调风系统及水系统水力计算,无制冷空调设备选择计算,无防排烟计算等。
8平面图、剖面图、系统图不一致
暖通空调设计中,平、剖面图与系统图中相应部分的设备、尺寸等内容应完全一致,否则将给施工安装、使用管理带来麻烦。
但有的设计,供、回水干管管径,平面图与系统图不一致;有的空调通风设计,风管尺寸,平面图与系统图不一致;设备、部件位置尺寸,平面图与剖面图不一致;设备编号、数量,图纸与设备表不一致;还有的空调设计选用的空调制冷设备型号,平面图、系统图与设备表注写不一,让人无所适从。
9问题的原因和解决方法
设计过程中赶工期,追求眼前效益,缺乏多方案技术经济比较,随意性较大。
应进行多方案比较,作出合理的设计。
图纸审查不严、流于形式。
应坚持三审(自审、审核、审定)制,确保设计(含图纸、计算书)质量,减少出错。
施工单位在图纸自审时应仔细阅读图纸,及早地解决问题。
施工单位在施工时应多思考,不能盲目、一味地按照施工图施工,发现问题及时与设计师沟通解决。
