输气管道工程设计规范

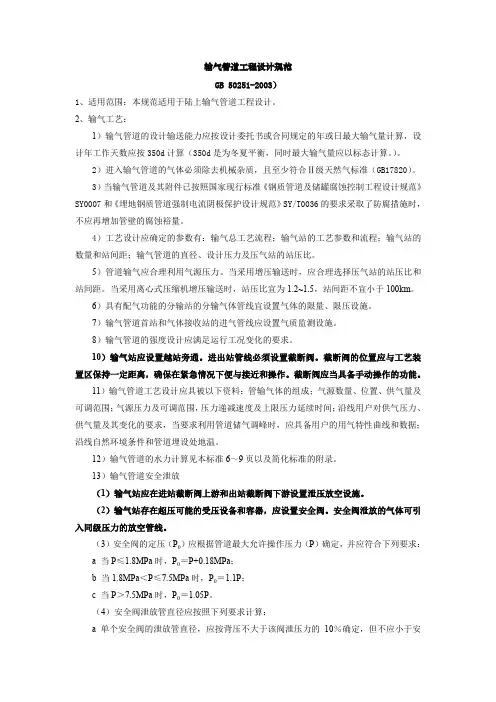

输气管道工程设计规范GB 50251-2003）1、适用范围：本规范适用于陆上输气管道工程设计。

2、输气工艺：1）输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计算，设计年工作天数应按350d计算（350d是为冬夏平衡，同时最大输气量应以标态计算。

）。

2）进入输气管道的气体必须除去机械杂质，且至少符合Ⅱ级天然气标准（GB17820）。

3）当输气管道及其附件已按照国家现行标准《钢质管道及储罐腐蚀控制工程设计规范》SY0007和《埋地钢质管道强制电流阴极保护设计规范》SY/T0036的要求采取了防腐措施时，不应再增加管壁的腐蚀裕量。

4）工艺设计应确定的参数有：输气总工艺流程；输气站的工艺参数和流程；输气站的数量和站间距；输气管道的直径、设计压力及压气站的站压比。

5）管道输气应合理利用气源压力。

当采用增压输送时，应合理选择压气站的站压比和站间距。

当采用离心式压缩机增压输送时，站压比宜为1.2~1.5，站间距不宜小于100km。

6）具有配气功能的分输站的分输气体管线宜设置气体的限量、限压设施。

7）输气管道首站和气体接收站的进气管线应设置气质监测设施。

8）输气管道的强度设计应满足运行工况变化的要求。

10）输气站应设置越站旁通。

进出站管线必须设置截断阀。

截断阀的位置应与工艺装置区保持一定距离，确保在紧急情况下便与接近和操作。

截断阀应当具备手动操作的功能。

11）输气管道工艺设计应具被以下资料：管输气体的组成；气源数量、位置、供气量及可调范围；气源压力及可调范围，压力递减速度及上限压力延续时间；沿线用户对供气压力、供气量及其变化的要求，当要求利用管道储气调峰时，应具备用户的用气特性曲线和数据；沿线自然环境条件和管道埋设处地温。

12）输气管道的水力计算见本标准6～9页以及简化标准的附录。

13）输气管道安全泄放（1）输气站应在进站截断阀上游和出站截断阀下游设置泄压放空设施。

（2）输气站存在超压可能的受压设备和容器，应设置安全阀。

油气输送管道穿越工程设计要求规范(GB50423-2015)
