NSFC01-01-申菱新门机控制器调试说明书
各类门机调试手册
申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端附：控制器在NICE3000/ MPS300控制系统中应用的现场接线表1.二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。
2、当门位置脉冲?d03时，开始以目标频率值为d16、加减速时间为d29，进入开门高速运行（高速段一般设置为一段，即：d16、d17、d18、d19设置为相同值）。
3、当门位置脉冲?d07时,开始以目标频率值为d20、加减速时间为d33,进入开门结束低速运行。
4、当门位置脉冲?d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。
注意：1、开门高速段即：d16=d17=d18=d19,对应的加减的参数d30、d31和d32将不起作用。
2、通过调节：各段的运行频率、加减速时间或门的脉冲位置点，实现开门的运行曲线。
该系统以开门到位为门位置脉冲的100%，关门到位为门位置脉冲的0%。
3、开门到位保持频率为d21,保持电流为d40。
保持时间为d42,范围为0.1到499(sec),当设置为0时，则长期保持。
4、若低速段开门力矩较小，可以适当加大P05的值。
关门过程：1、以力矩提升为P05、加减速时间为d34，加速到开门低速频率d22，进入关门起始低速运行。
2、当门位置脉冲?d09时，开始以目标频率值为d23、加减速时间为d35，进入关门高速运行（高速段一般设置为一段，即：d23、d24、d25、d26设置为相同值）。
各类门机调试手册

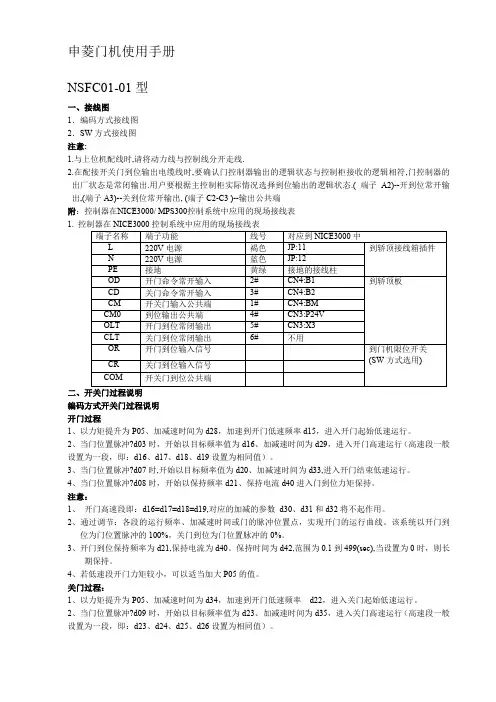

申菱门机使用手册NSFC01-01型一、接线图1．编码方式接线图2．SW方式接线图注意:1。
与上位机配线时，请将动力线与控制线分开走线.2。
在配接开关门到位输出电缆线时，要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2）—-开到位常开输出，(端子A3)-—关到位常开输出， (端子C2-C3 )--输出公共端 附:控制器在NICE3000/ MPS300控制系统中应用的现场接线表 1. 控制器在NICE3000控制系统中应用的现场接线表端子名称 端子功能 线号 对应到NICE3000中 L 220V 电源 褐色 JP ：11到轿顶接线箱插件 N 220V 电源 蓝色 JP ：12PE 接地 黄绿 接地的接线柱OD 开门命令常开输入 2＃CN4:B1 到轿顶板CD 关门命令常开输入 3＃CN4:B2 CM 开关门输入公共端 1＃ CN4：BMCM0 到位输出公共端 4# CN3：P24V OLT 开门到位常闭输出 5＃ CN3:X3 CLT 关门到位常闭输出 6# 不用 OR 开门到位输入信号到门机限位开关(SW 方式选用)CR 关门到位输入信号COM 开关门到位公共端二、开关门过程说明编码方式开关门过程说明 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率d15，进入开门起始低速运行。
2、当门位置脉冲≥d03时，开始以目标频率值为d16、加减速时间为d29,进入开门高速运行(高速段一般设置为一段，即:d16、d17、d18、d19设置为相同值)。
3、当门位置脉冲≥d07时，开始以目标频率值为d20、加减速时间为d33，进入开门结束低速运行.4、当门位置脉冲≥d08时，开始以保持频率d21、保持电流d40进入门到位力矩保持。
注意：1、 开门高速段即：d16=d17=d18=d19,对应的加减的参数 d30、d31和d32将不起作用。
各类门机调试手册
各类门机调试手册————————————————————————————————作者: ————————————————————————————————日期:ﻩ申菱门机使用手册NSFＣ01－01型一、接线图1.编码方式接线图2.SＷ方式接线图注意：1．与上位机配线时，请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态．(端子Ａ2)－-开到位常开输出,(端子Ａ3)－-关到位常开输出, （端子C2-C3)--输出公共端附:控制器在NIＣE30０0/ ＭＰＳ３0０控制系统中应用的现场接线表1.控制器在NICＥ３0００控制系统中应用的现场接线表ﻩﻩ端子名称端子功能线号对应到NICE3000中L 22０Ｖ电源褐色ＪP:11到轿顶接线箱插件Ｎ２20V电源蓝色ＪP:1２PE 接地黄绿接地的接线柱OD 开门命令常开输入2＃ＣＮ4:B1到轿顶板CＤ关门命令常开输入３＃ＣN4:Ｂ2CM 开关门输入公共端1# ＣN4：BMCM0 到位输出公共端4＃ＣＮ３:P2４VOLT 开门到位常闭输出5＃CN3:X3CLT 关门到位常闭输出6# 不用ＯR 开门到位输入信号到门机限位开关(SW方式选用）CR 关门到位输入信号CＯM 开关门到位公共端二、开关门过程说明编码方式开关门过程说明开门过程1、以力矩提升为P05、加减速时间为d28,加速到开门低速频率d15,进入开门起始低速运行。
2、当门位置脉冲≥d03时，开始以目标频率值为d１6、加减速时间为d２9，进入开门高速运行(高速段一般设置为一段,即：ｄ16、d１7、d1８、ｄ1９设置为相同值）。
3、当门位置脉冲≥d０7时,开始以目标频率值为d2０、加减速时间为d33,进入开门结束低速运行。
4、当门位置脉冲≥d0８时,开始以保持频率d21、保持电流d４0进入门到位力矩保持。
NSFC01-01门机控制器调试说明书
4、2 按键基本操作 以改变参数P05为22为例： 按键次序 接通电源 按模式切换键 得到对应参数或模式 显示内容
按
或
键得到对应的修改参数
按
键 进入参数修改或监控
按
或
改变 参数值
按
键 确认修改后的参数
按模式切换键
回到通电显示状态
注：参数 d 在参数 p 之后。在切换到参数 p 后，通过持续按 可得到 d 参数
键
3
申菱 NSFC01-01 门机控制器调试说明书
5、接线图
注意: 1.与上位机配线时,请将动力线与控制线分开走线. 2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接 收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况 选择到位输出的逻辑状态.( 端子 A2)--开到位常开输出,(端子 A3)--关到位常开 输出, (端子 C2-C3 )--输出公共端
注: --*为控制器内部接线不在6芯控制电缆线内
2
申菱 NSFC01-01 门机控制器调试说明书
4、按键名称和基本操作 4、1 按键名称 键名 功能说明 模式dr , fr , 参数p和d , 参数n的切换 选择数据监视模式和数据写入确认 数据或功能码的递增 数据或功能码的递减 面板控制下用于启动运行操作 面板操作方式下用于停机和复位操作
8、2 输入端子的逻辑（NO/NC）设定的确认 输入信号逻辑设定参数---P43 1、设定值： 0----信号端子与输入公共端闭合时，此时该信号有效（NO）。 1----信号端子与输入公共端断开时，此时该信号有效（NC）。 2、设定方法：0—15bit 的 10 进制数输入 设定值权=合计值（作为设定值） 例如：开到达输入信号 、关到达输入信号设置为：NC ；其他为：NO 则设定值 P43=016+08+04+12+11=3 信号名 （不设定） 开变速 关变速 光幕/触板 开到位 关到位 -----7 6 5 4 3 端子号 4 3 2 1 0 权（BIT ） 5—15 0 0/1 0/1 0/1 0/1 0/1 设定值 0 16 8 4 2 1 合计值
NSFC01-01-申菱新门机控制器调试说明书_图文(精)
2005-06目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)2005-06 1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求, 编写本调试说明书。
NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点, 委托松下电工开发的新一代门机专用型变频调速系统。
它通过编码器反馈的信息进行闭环控制, 具有优良的调速特性, 启动力矩大, 动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。
2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
2 确认输入电源处于完全断开的情况下, 才能进行配线作业。
3 不要把输入端子(L,N与输出端子(U,V,W 混淆, 否则会损坏控制器。
4 将控制器的接线地端子可靠接地，否则有触电危险。
5 通电情况下, 不要用手触摸控制端子, 否则有触电危险。
6 在充电指示灯彻底熄灭或正负母线电压在36V 以下时进行否则有触电的危险。
7 防止螺钉, 垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。
8 主回路接线用电缆端头的裸露部分, 一定要用绝缘胶带包扎好否则有损坏财物的危险。
注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作2005-06 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序显示内容注：参数d 在参数p 之后。
在切换到参数p 可得到d 参数5、接线图2005-06注意:1. 与上位机配线时, 请将动力线与控制线分开走线.2. 在配接开关门到位输出电缆线时, 要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符, 门控制器的出厂状态是常闭输出. 用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2--开到位常开输出,(端子A3--关到位常开输出, (端子C2-C3 --输出公共端6、开关门过程说明2005-06 6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。
申菱新门机控制器调试说明书
目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。
NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。
它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。
2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
2 确认输入电源处于完全断开的情况下,才能进行配线作业。
3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4 将控制器的接线地端子可靠接地，否则有触电危险。
5 通电情况下,不要用手触摸控制端子,否则有触电危险。
6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。
7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。
8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。
3、端子功能注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作 以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。
在切换到参数p 后，可得到d参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。
NSFC01-01-申菱新门机控制器调试说明书[1]
![NSFC01-01-申菱新门机控制器调试说明书[1]](https://img.taocdn.com/s3/m/b0d4224c48d7c1c708a145de.png)
目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。
NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。
它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。
2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
2 确认输入电源处于完全断开的情况下,才能进行配线作业。
3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4 将控制器的接线地端子可靠接地，否则有触电危险。
5 通电情况下,不要用手触摸控制端子,否则有触电危险。
6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。
7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。
8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。
注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。
在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。
申菱新门机控制器调试说明书全解
目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要为适应宁波申菱新推出NSFC01-01型门机控制器的使用要求,编写本调试说明书。
NSFC01-01型门机控制器是结合门机的机械结构和门机用户控制功能的特点,委托松下电工开发的新一代门机专用型变频调速系统。
它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。
2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。
2 确认输入电源处于完全断开的情况下,才能进行配线作业。
3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。
4 将控制器的接线地端子可靠接地，否则有触电危险。
5 通电情况下,不要用手触摸控制端子,否则有触电危险。
6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。
7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。
8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。
注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。
在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率 P15，进入开门起始低速运行。
NSFC01-01-申菱新门机控制器调试说明书.
3、关门到位保持频率为 d14,保持电流为 d41。保持时间为 d42,范围为 0.1 到 499(sec),当设置为 0 时，则长期保持。
4、关门过程中当有卡门阻力大于设定值（过载）时，执行开门。设定参数为： p64(低速区)、p65(高速区)、高低速区的分界频率参数 p66。参数 p64、p65 的设定越大，执行开门的卡门阻力越小。
