FPGA时序分析基础
FPGA时序分析基础
FPGA时序分析基础首先，我们需要了解什么是时序。
时序是指在一个电路中各个信号的传输时间和时序关系。
对于FPGA设计来说，时序关系通常是由时钟信号驱动的。
时序分析就是通过分析这些时钟信号和数据信号之间的关系，来验证设计的正确性和可靠性。
在FPGA设计中，时序分析的一个重要步骤是确定电路中各个时钟域。
时钟域是指在一个电路中由同一个时钟信号驱动的一组逻辑电路。
不同的时钟域可能有不同的时钟频率和相位关系。
在时序分析中，需要确定时钟域之间的时序关系，以确保数据在不同时钟域之间的正确传输。
时序分析还包括对时序约束的分析和验证。
时序约束是用来指定设计中各个信号的传输时间和时序关系的一组规则。
时序约束包括时钟频率、时钟间隔、输入输出延迟等信息。
在时序分析中，需要验证设计是否满足这些时序约束的要求，并对不满足要求的部分进行优化和修复。
时序分析还包括对时钟信号的稳定性分析。
时钟信号的稳定性指的是时钟信号的上升沿和下降沿之间的时钟偏差。
时钟偏差可能导致数据的不稳定性和传输错误。
在时序分析中，需要对时钟信号的稳定性进行分析和优化，以确保数据的传输准确和可靠。
在时序分析中，还需要考虑到时钟信号的抖动和时钟漂移。
时钟抖动是指时钟信号在传输过程中的波动情况。
时钟漂移是指时钟信号在长时间使用过程中的频率和相位变化。
时序分析中需要对时钟抖动和时钟漂移进行评估和优化，以确保时钟信号的稳定性和可靠性。
总结起来，FPGA时序分析是在设计和验证FPGA电路时非常重要的一项技术。
它通过分析时序关系、时钟信号稳定性和时序约束，来验证设计的正确性和可靠性。
时序分析涉及到时钟域的划分和时序关系的分析，时序约束的验证和优化，以及时钟信号稳定性和时序抖动的分析和优化。
通过进行有效的时序分析，可以帮助设计者实现高效、可靠的FPGA电路设计。
FPGA时序分析
FPGA时序分析FPGA (Field-Programmable Gate Array) 是一种可编程逻辑门阵列芯片，它通过配置在其内部的逻辑门和可编程连线实现不同的逻辑功能。
FPGA 在数字电路设计中广泛应用，其灵活性和可重构性使其成为快速原型设计和现场配置电路的理想选择。
然而，FPGA设计和时序分析是一个复杂的过程。
时序分析是验证设计电路的正确性以及保证其能够在时钟信号的驱动下按照预期的时间顺序工作的过程。
下面将重点介绍FPGA时序分析的基本原理和关键概念。
在FPGA设计中，时序分析主要关注以下几个方面：时钟，时钟延迟，组合逻辑路径和寄存器。
1.时钟：时钟信号在FPGA设计中起到重要作用，它用于同步各个电路模块的操作。
时钟的频率和占空比对电路实现的性能和功耗都有很大的影响。
2.时钟延迟：时钟信号在从原始源头传达到特定电路元件的过程中会有一定的延迟。
这个延迟可以由时钟发生器的性能以及时钟信号在FPGA中传输的路径和电路元件的特性决定。
3.组合逻辑路径：组合逻辑路径是指信号从输入到输出经过的一系列逻辑门的路径。
每个逻辑门都会引入一定的延迟，而组合逻辑路径的时序分析主要关注延迟和信号传播的时间约束。
4.寄存器：FPGA中的寄存器用于存储电路的中间结果或暂存数据，它们可以在时钟上升沿或下降沿触发。
寄存器的时序分析包括确定数据到达寄存器的时间以及寄存器中数据对输出的影响。
时序分析主要用于验证和优化FPGA电路设计。
通过分析时钟频率、时钟延迟和电路路径延迟，可以确定电路是否满足设计规范和时间约束。
时序分析还可以帮助设计人员优化电路以达到更好的性能，如降低时钟频率、优化组合逻辑路径、调整寄存器设置等。
在进行 FPGA 时序分析时，通常使用的工具是时序分析器。
时序分析器是一种软件工具，可以输入 FPGA 设计的网络描述、时钟频率、时钟源等信息，利用相关算法和模型计算出电路的时序性能。
常见的时序分析器包括 Xilinx 的 Vivado 和 Altera 的 Quartus。

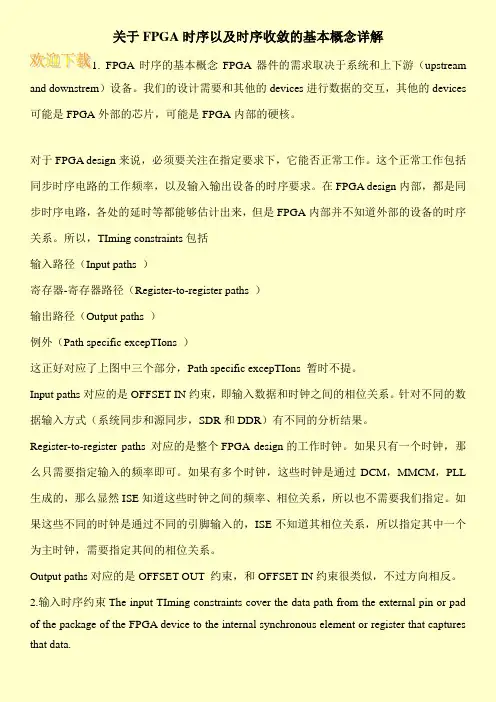

关于FPGA时序以及时序收敛的基本概念详解
关于FPGA时序以及时序收敛的基本概念详解1. FPGA时序的基本概念FPGA器件的需求取决于系统和上下游（upstream and downstrem）设备。
我们的设计需要和其他的devices进行数据的交互，其他的devices 可能是FPGA外部的芯片，可能是FPGA内部的硬核。
对于FPGA design来说，必须要关注在指定要求下，它能否正常工作。
这个正常工作包括同步时序电路的工作频率，以及输入输出设备的时序要求。
在FPGA design内部，都是同步时序电路，各处的延时等都能够估计出来，但是FPGA内部并不知道外部的设备的时序关系。
所以，TIming constraints包括输入路径（Input paths ）寄存器-寄存器路径（Register-to-register paths ）输出路径（Output paths ）例外（Path specific excepTIons ）这正好对应了上图中三个部分，Path specific excepTIons 暂时不提。
Input paths对应的是OFFSET IN约束，即输入数据和时钟之间的相位关系。
针对不同的数据输入方式（系统同步和源同步，SDR和DDR）有不同的分析结果。
Register-to-register paths 对应的是整个FPGA design的工作时钟。
如果只有一个时钟，那么只需要指定输入的频率即可。
如果有多个时钟，这些时钟是通过DCM，MMCM，PLL 生成的，那么显然ISE知道这些时钟之间的频率、相位关系，所以也不需要我们指定。
如果这些不同的时钟是通过不同的引脚输入的，ISE不知道其相位关系，所以指定其中一个为主时钟，需要指定其间的相位关系。
Output paths对应的是OFFSET OUT 约束，和OFFSET IN约束很类似，不过方向相反。
2.输入时序约束The input TIming constraints cover the data path from the external pin or pad of the package of the FPGA device to the internal synchronous element or register that captures that data.输入时序约束控制外部引脚到内部模块的路径。
FPGA中IO时序约束分析
第1章FPGA中IO口时序分析作者：屋檐下的龙卷风博客地址：/linjie-swust/日期：2012.3.11.1 概述在高速系统中FPGA时序约束不止包括内部时钟约束，还应包括完整的IO时序约束和时序例外约束才能实现PCB板级的时序收敛。
因此，FPGA时序约束中IO口时序约束也是一个重点。
只有约束正确才能在高速情况下保证FPGA和外部器件通信正确。
1.2 FPGA整体概念由于IO口时序约束分析是针对于电路板整个系统进行时序分析，所以FPGA需要作为一个整体分析，其中包括FPGA的建立时间、保持时间以及传输延时。
传统的建立时间、保持时间以及传输延时都是针对寄存器形式的分析。
但是针对整个系统FPGA的建立时间保持时间可以简化。
图1.1 FPGA整体时序图如图1.1所示，为分解的FPGA内部寄存器的性能参数：（1） Tdin为从FPGA的IO口到FPGA内部寄存器输入端的延时；（2） Tclk为从FPGA的IO口到FPGA内部寄存器时钟端的延时；（3） Tus/Th为FPGA内部寄存器的建立时间和保持时间；（4） Tco为FPGA内部寄存器传输时间；（5） Tout为从FPGA寄存器输出到IO口输出的延时；对于整个FPGA系统分析，可以重新定义这些参数：FPGA建立时间可以定义为：（1） FPGA建立时间：FTsu = Tdin + Tsu – Tclk；（2） FPGA保持时间：FTh = Th + Tclk；（3） FPGA数据传输时间：FTco = Tclk + Tco + Tout；由上分析当FPGA成为一个系统后即可进行IO时序分析了。
FPGA模型变为如图1.2所示。
图1.2 FPGA系统参数1.3 输入最大最小延时外部器件发送数据到FPGA系统模型如图1.3所示。
对FPGA的IO口进行输入最大最小延时约束是为了让FPGA设计工具能够尽可能的优化从输入端口到第一级寄存器之间的路径延迟，使其能够保证系统时钟可靠的采到从外部芯片到FPGA的信号。
FPGA静态时序分析
D
Q
CLK Clock
时钟不确定性
输入时钟抖动是时钟不确定性的原因之一(Clock Uncertainty)
时钟偏斜（clock skew）
• 所有时序设计和分析都以时钟网络为参考。路径延迟分析 必须考虑时钟质量。 • 时钟偏斜是一个时钟信号沿着同一个时钟网络到达源触发 器和目标触发器的时间差。. • 所有时钟网络布线应该使用FPGA提供的专用时钟资源，否 则时钟偏斜会非常严重。 • 时钟偏斜分为负时钟偏斜和正时钟偏斜，主要对时钟周期 产生影响。时序分析器能够报告时钟偏斜问题。
14
路径和分析类型
Async Path
PRE D Q
Data Path
PRE D Q
CLR
CLR
Clock Paths Async Path
Three types of Paths: 1. Clock Paths 2. Data Path 3. Asynchronous Paths* Two types of Analysis: 1. Synchronous – clock & data paths 2. Asynchronous* – clock & async paths
Data must be valid here REG2.CLK REG2.D Data Valid
Tclk2
Tsu
Data Required Time = Clock Arrival Time - Tsu
26
数据要求时间- Hold
The minimum time required for the data to get latched into the destination re gister

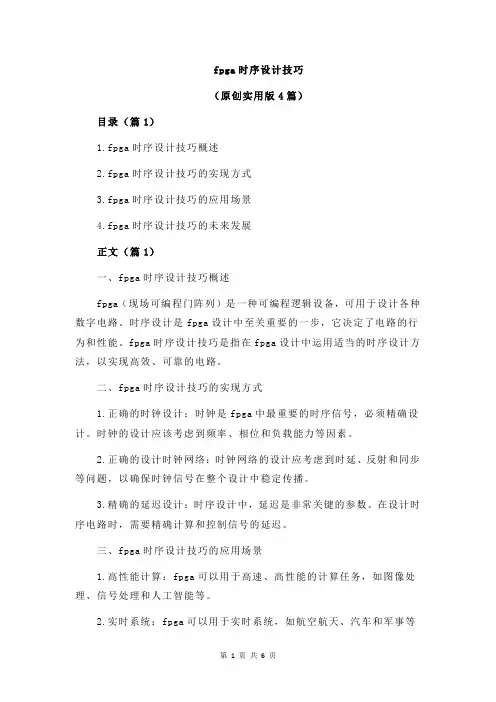

fpga时序设计技巧
fpga时序设计技巧（原创实用版4篇）目录（篇1）1.fpga时序设计技巧概述2.fpga时序设计技巧的实现方式3.fpga时序设计技巧的应用场景4.fpga时序设计技巧的未来发展正文（篇1）一、fpga时序设计技巧概述fpga（现场可编程门阵列）是一种可编程逻辑设备，可用于设计各种数字电路。
时序设计是fpga设计中至关重要的一步，它决定了电路的行为和性能。
fpga时序设计技巧是指在fpga设计中运用适当的时序设计方法，以实现高效、可靠的电路。
二、fpga时序设计技巧的实现方式1.正确的时钟设计：时钟是fpga中最重要的时序信号，必须精确设计。
时钟的设计应该考虑到频率、相位和负载能力等因素。
2.正确的设计时钟网络：时钟网络的设计应考虑到时延、反射和同步等问题，以确保时钟信号在整个设计中稳定传播。
3.精确的延迟设计：时序设计中，延迟是非常关键的参数。
在设计时序电路时，需要精确计算和控制信号的延迟。
三、fpga时序设计技巧的应用场景1.高性能计算：fpga可以用于高速、高性能的计算任务，如图像处理、信号处理和人工智能等。
2.实时系统：fpga可以用于实时系统，如航空航天、汽车和军事等领域。
3.定制化设计：fpga可以用于定制化设计，如通信、存储和计算设备等。
四、fpga时序设计技巧的未来发展随着fpga技术的发展，时序设计技巧将更加重要。
未来的fpga时序设计技巧将更加智能化、自动化，以提高设计和生产效率。
目录（篇2）1.fpga时序设计技巧概述2.fpga时序设计技巧的核心要素3.fpga时序设计技巧的应用场景4.fpga时序设计技巧的未来发展正文（篇2）一、fpga时序设计技巧概述fpga（现场可编程门阵列）是一种可编程的硬件设备，可用于快速实现特定的电路设计。
时序设计是fpga开发中的重要环节，通过精确控制时序参数，可以实现高效的电路性能。
在本文中，我们将探讨fpga时序设计技巧的核心要素和应用场景。
FPGA时序分析时序约束知识
FPGA时序分析时序约束知识一、FPGA时序分析的基本概念1.时序分析的定义时序分析是指通过计算和模拟来评估数字电路在不同条件下的时序要求是否能够满足。
它主要包括时钟周期、时钟偏移、时钟抖动、信号传输延迟等方面的考虑。
2.时序要求时序要求是指数字电路在设计中必须满足的时序条件。
常见的时序要求包括时钟频率、最小信号保持时间、最小信号恢复时间等。
3.时序路径时序路径是指数字电路中信号从输入到输出所经过的所有逻辑门和寄存器。
4.时序违规时序违规是指数字电路在设计中无法满足时序要求的情况。
时序违规可能导致电路功能失效，甚至硬件故障。
二、FPGA时序分析的关键步骤1.时序约束的设置时序约束是在FPGA设计中非常重要的一部分，它用于定义时钟频率、时钟边沿以及其他关键参数。
时序约束通常以SDC（Synopsys Design Constraints）的格式提供。
时序约束的设置需要综合考虑到电路的功能需求、时钟分频、时钟域划分以及时钟边沿和信号的传输延迟等各种因素。
时序约束应该准确地描述信号的起始时间、到达时间和关系，以确保设计满足时序要求。
2.时序路径分析时序路径分析是指通过分析不同信号路径的延迟和时间关系来评估设计是否满足时序要求。
时序路径分析可以通过静态分析和动态仿真两种方式进行。
静态分析主要是利用逻辑综合工具对电路的时序路径进行分析和计算。
动态仿真则是通过对电路进行时钟驱动的行为级仿真来评估时序路径。
两种方法都可以获得电路的路径延迟和时间关系，以判断设计是否满足时序要求。
3.时序修复当时序分析发现设计存在时序违规时，需要进行时序修复来解决问题。
时序修复主要包括时钟域划分、时钟频率调整、逻辑重构等方法。
时钟域划分是指将设计划分为不同的时钟域，确保时钟边沿的一致性。
时钟频率调整是通过逻辑优化和时序约束调整来改善设计的时序性能。
逻辑重构则是通过改变电路的结构和时序路径，以使设计满足时序要求。
三、时序约束的知识1.时钟频率设置时钟频率设置是指设置时钟的工作频率，以控制电路的运行速度和性能。
FPGA高级课程之时序分析(TIMING ANALYSIS)
9
正确的结果
至芯科技FPGA培训
10
不正确的结果（组合逻辑延时太大）
至芯科技FPGA培训
11
需要满足的式子，考虑时钟延时
建立时间： Tco+Tdelay+Tsetup <T+Tpd； 保持时间： Tco+Tdelay>Tpd+Th
能够得到什么结论？ 如何使得不等式满足？
至芯科技FPGA培训
12
21
• 添加区域约束后，经过约束后的逻辑区域逻辑相对集中，减 少线延迟，最大时钟频率得到略微提升。
至芯科技FPGA培训 22
• 学习时序分析： 1. 软件工具更新迅速，唯理论基础是根本。 2.需要有不断探索的精神，阅读官方英文手 册学习最新的工具以及工具的生僻用法。 3.在工程实践中学习，按照实际需求来使用 工具，重在思考。
3
• Xilinx的时序分析 （约束）工具，方 法
• Altera的 TimeQuest及静 态时序分析工具
至芯科技FPGA培训
4
本次课程的目的：
• 学习基本时序理论知识，掌握分析思想， 建立基本的时序分析概念，。 • 学习掌握基本的TimeQuest操作以时序 分析、约束流程。 • 学会查看时序结果，时序报告。 • 为其他时序工具使用打造学习基础。
注意和理论部 分的小差别
至芯科技FPGA培训
ቤተ መጻሕፍቲ ባይዱ
17
• 使用自己设计的任意一个工程文件（如 CPU），在Quartus下部进行约束，练 习用timequest查看时序报告； • 练习在TimeQuest 中队设计添加完整的 时序约束，将约束写入项目中，重新分 析时序；
• 尝试使用高速全局时钟和苛刻的约束， 使得时序分析产生违例，定位违例，理 解时序分析波形图 至芯科技FPGA培训
FPGA设计中的时序问题的详细分析与解决方案
FPGA设计中的时序问题的详细分析与解决方案耗费数月精力做出的设计却无法满足时序要求，这确实非常令人伤心。
然而，试图正确地对设计进行约束以保证满足时序要求的过程几乎同样令人费神。
找到并确定时序约束本身通常也是非常令人头痛的问题。
时序问题的恼人之处在于没有哪种方法能够解决所有类型的问题。
由于客户对于和现场应用理顺共享源代码通常非常敏感，因此我们通常都是通过将工具的潜力发挥到极致来帮助客户解决其时序问题。
当然好消息就是通过这种方法以及优化RT1代码，可以解决大多数时序问题。
但在深入探讨之前，我们首先需要对时序问题进行一点基本分析。
这里的目标是首先排除明显的问题，如将时针引脚置于器件的上部、在器件下部驱动数字时钟管理器(DCM),然后再在器件上部驱动全局缓冲(BUFG)O有时，此类引脚布局会导致根本没有办法满足时序要求。
通过察看时序报告中的延迟，通常可以发现这些明显的时序问题。
在这些情况下，为了解决这些明显的问题，都需要利用底层规划工具"f1oorp1anner"将造成问题的部分锁定在适当的位置。
底层布局规划工具还可以帮助以可视的方式来理解时序问题。
用最就工具进行时序分析假设问题并非这么明显，那么为了锁定问题所在，需要了解所使用的器件系列以及软件版本。
通常，每种器件系列对应一种最优的软件版本。
如Xi1inXVirtex-4器件对应的最佳软件是ISE软件9.2i版，而对Virteχ-5FPGA则是ISE软件10.1版。
综合工具的版本也很重要，因此当采用最新的器件架构时，下载并使用最新版软件非常重要。
软件开发几乎总是滞后于硬件功能，因此我不提倡使用旧版软件进行基于新器件的设计。
然而，有些客户由于担心新的和未知的软件缺陷而不愿意升级软件。
但是，在使用最新的器件时，如果希望更好地处理时序挑战，强烈建议下载最新版软件。
拥有了最适用于目标器件系列的软件，还需要确定最佳的实现选项。
可惜，并没有适用于所有情况的超级选项组合。
