锅炉空气预热器安装作业指导书

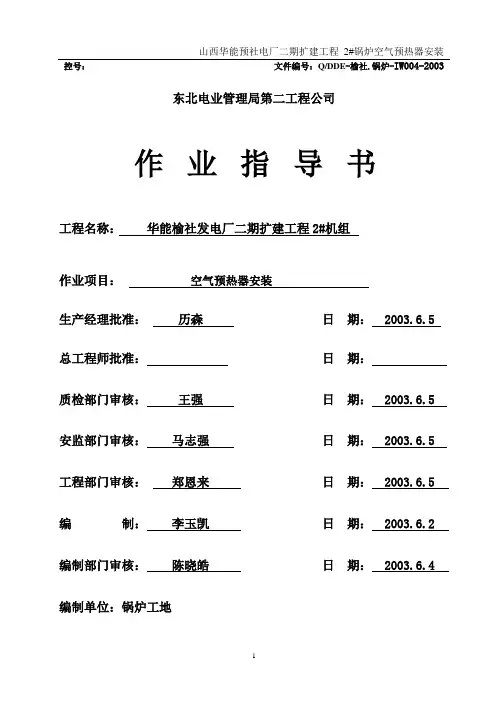

03-004 空气预热器安装施工作业指导书
控号：文件编号：Q/DDE-榆社.锅炉-IW004-2003东北电业管理局第二工程公司作业指导书工程名称：华能榆社发电厂二期扩建工程2#机组作业项目：空气预热器安装生产经理批准：历森日期： 2003.6.5 总工程师批准：日期：质检部门审核：王强日期： 2003.6.5 安监部门审核：马志强日期： 2003.6.5 工程部门审核：郑恩来日期： 2003.6.5 编制：李玉凯日期： 2003.6.2 编制部门审核：陈晓皓日期： 2003.6.4 编制单位：锅炉工地2#锅炉空气预热器安装作业指导书一.工程概况及工程量：（一）工程概况：山西华能榆社电厂二期扩建工程，2#锅炉设计为1053t/h煤粉锅炉，与本台锅炉设计两台预热器呈对称布置在锅炉本体钢结构尾部的K —L —M 间的运转层平台梁12170mm 标高上；且每台预热器通过八个支点支撑在钢结构梁上，每台预热器重量为360t 。
见下附图示：...空气预热器..烟气烟气二次风二次风一次风一次风三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成的。
1、下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。
特别是冷端中间梁，约支撑整个预热器重量的90%。
2、转子是由多个扇形模块组成的，它是装载传热元件的重要构件。
3、传热元件成千上万张、经过特殊加工的高效率的传热波形薄板，并由框架固定而成。
它是热交换的主要构件。
4、三向密封，是指径向、轴向和周向密封。
它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成的，是阻止空气向烟气泄漏的主要元件。
5、上下轴承分别是指：导向轴承和支承轴承。
它们是传递来自转子径向力和重力；并产生滚动磨擦的构件。
6、传动装置是维持转子旋转的动力构件。
7、上下连接板、刚性环和外壳构成烟、空气通道，防止工质外泄。
8、预热器的密封有动密封和静密封之分。
为阻止由于烟空气压差而引起的空气向烟气泄漏，在动静之间设置了动密封，即三向密封；在扇形板、轴向密封板与连接板、主支座之间设置了静密封，即迷宫式密封。
锅炉铸铁省煤器空气预热器安装工艺作业指导书
锅炉铸铁省煤器空气预热器安装工艺作业指导书1有限公司目录1、铸铁省煤器安装工艺2、空气预热器的安装工艺1、铸铁省煤器安装工艺1.1铸铁省煤器安装前应按要求作单根水压试验，组装连接后再作水压试验，试验压力为1.5倍省煤器的工作压力。
1.2应按标准检查冀片破损情况，每根铸铁省煤器上破损的冀片不能大于总冀片数的5%，整个省煤器有破损冀片的根数不能大于总根数的10%，管子长度允差±1mm。
管子弯头端面要与轴线垂直，弯头两端间处于同一平面。
1.3安装时端头方法兰间按纵、横方向垫石棉绳或石棉垫以保持烟道密封。
1.4铸铁省煤器安装允许偏差应符合表1的规定表1项目允许偏差（mm）支撑架的水平方向位置±3支撑架的标高0 -0.5支撑架的纵、横向水平度长度的1/10002、空气预热器的安装工艺2.1空气预热器安装前的检查2.1.1检查各管箱的几何尺寸是否符合设计要求。
2.1.2空气预热器各管口焊缝表面质量检查应无裂纹、砂眼、气孔等缺陷，管子应无碰撞、挤压和损伤现象，膨胀节运输中应无砸坏、挤扁、弯曲、破裂等现象。
2.1.3管箱式空气预热器都是整体组装出厂的，安装时整体安置于基础上或烟道墙支承封闭的钢架框上，检查进出表面的质量和纵横中心线应符合设计要求，并将基础表面处理好，符合安装要求。
2.2管箱式预热器的安装2.2.1准备预热器的体积和重量都比较大，吊装时一般采用钢架内垂直起吊，因此在锅炉钢架上找正焊接时，预热器支撑梁可先不组焊，待预热安装之后再组对焊接。
预热器分上下多层布置时，由上层到下层安装。
2.2.2设置吊装机具根据预热器重量大小，在钢架顶部设置横梁或人字桅杆，后在预热器安装中心位置上方的梁上设置吊装机具。
2.2.3 找正支承梁根据设计要求在钢架立柱上确定预热器支撑架的标高位置，焊接支承架托座将支承架进行试装找正符合要求，标记支承梁位置，并移到一边。
2.2.4起吊就位先将预热器支承梁起吊放到托座上，按试装标记位置进行组装焊接，支承梁焊完后，按图纸设计要求在支承梁两侧放置石棉垫片，然后将预热器缓慢放于支承梁上。
锅炉空气预热器安装作业指导书
春风油田排601—20区1×130t/h燃煤注气站工程锅炉空气预热器安装作业指导书编制：审核：批准:胜利油建新疆分公司项目部徐州市中宇建设有限公司2013年11月1．编制依据1。
1空预器安装图及有关说明；1。
2《电力建设施工及验收技术规范》（锅炉机组篇)DL/T5047—95；1.3《火力发电厂焊接技术规程》DL/T869—2012;1。
4《火电施工质量检验及评定标准》（锅炉篇）;1.5《火电施工质量检验及评定标准》(焊接篇）;1.6《电力建设安全操作规程》第一部分：火力发电厂2002版。
2．工程概况2。
1本炉空气预热器管箱采用立式、顺列布置，分成二级，最上级管箱为热风预热器，横向节距均为60mm,纵向节距为40mm，下级管箱为冷热风管箱，横向节距均为60mm，纵向节距均为40mm。
管箱单重最大为：11。
4t。
管箱共24只。
烟气自上而下从管内流过，空气从管外流过，与烟气呈逆流布置。
空气预热器的重量通过管子两端的管板传到钢梁上。
空气预热器布置在锅炉尾部Z3—Z4柱之间,标高4500mm-12150mm(下级）和21920mm-25330mm（上级）.通过座架、连通箱、护板形成一、二、三次风和冷热风通道。
空气预热器总重量为211.49t。
2。
2施工内容2.2.1设备检查、编号.2.2。
2空气预器管箱、座架安装。
2。
2.3护板、连通箱、伸缩节组合安装。
2.3施工条件尾部钢结构安装完毕并通过验收。
2。
4主要施工机械、工机具2.4。
1 110吨汽车吊1辆；2.4。
2 5吨倒链4台；2。
4.3 3吨倒链3台;2。
4.4 割把4套；2。
4.5 磨光机2台;2。
4.6 钢卷尺50mm 1把；2.4.7 玻璃管水平仪1副；2。
4.8 电焊机BX-400 4台；2。
4.9 卷扬机5t 1台。
3．施工方法3.1.安装前的检查与准备3。
1.1施工人员应认真查阅图纸，按照图纸和设备清单核查、清点到货设备的规格、数量.3。
锅炉安装空气预热器作业指导书.
文件编号Q-GL-009-2003 锅炉安装公司锅炉安装空气预热器作业指导书版本A/0修改状态第0次修改页次1/21．目的对空气预热器的安装过程进行控制，确保工程安装质量。
2．范围适用于锅炉安装过程中空气预热器的安装。
3．工作程序随着钢结构横梁的连接，可按顺序由上而下，分层将将空气预热器吊装就位。
本公司锅炉常用的是管式空气预热器。
管式空气预热器是由管径为40-51mm，壁厚为1.5-2mm的钢管制成的。
管子两端焊在管板上，形成长方形管箱。
为了使空气在预热器内多次交叉流动，它还装有中间管板。
烟气在管内上下流动，空气在管内横向通过，管子成错列布置。
3．1安装前的检查与准备管式空气预热器在安装前应检查各管箱的外形尺寸，除应符合表3-9的规定外还应符合JB/T-93《管式空气预热器技术条件》。
在消除管子与管板焊渣的同时，还应检查焊缝有无裂纹、砂眼，管板应作补焊处理。
管子的内部的尘土、杂物应用铜丝刷拉或用压缩空气吹，将其清除干净。
渗油检验法是在空气预热器的管板上涂上一薄层石灰水，干燥之后，在管板内管外壁上用喷雾器喷洒煤油，油液通过管子与管板之间的缝隙到达焊缝里面，若焊缝有裂纹、砂眼及其它缺陷时，干燥的石灰上既有黑色的斑点及印纹出现。
用这种方法检查焊缝的严密性，其优点是经济、简便，不需要其它材料和辅助工具，而且可达到好的检验效果。
3．2安装的方法与要求管式空气预热器安装的一般步骤如下：3．2．1在空气预热器支撑梁上划出各管箱的位置，并在四角焊上限位角钢，使其久违迅速。
在管箱与支撑梁之间接触处垫10mm厚的石棉带，并涂上水玻璃密封。
3．2．2管箱吊装就位。
起吊管箱时，用四根长螺丝杆对称地穿过管箱四角的管子，螺丝杆下端安有螺母和钢板，以托住管板，上端穿过起吊框架并紧固螺母，起重吊钩吊住起吊框架。
管箱一般是单个安装，经找正使位置与钢架中心线的距离误差为±5mm，管箱垂直的误差为±5mm。
检查垂直度的方法，可从管子上部中心处往下挂一线锤，测量线锤与管子下部四壁的距离，即可得到管箱的垂直度。
660MW机组--锅炉空气预热器安装(作业指导书)
目录1、工程概况和工程量 (1)1.1、工程概况 (1)1.2、主要工程量和工期 (1)2、编制依据 (1)3、作业前的条件和准备 (2)3.1、技术准备 (2)3.2、作业人员 (2)3.3、施工机具 (4)3.4、材料和设备 (4)3.5、安全器具 (5)3.6、工序交接和作业条件 (5)4、作业程序、方法和内容 (5)4.1、第一步支撑钢架准备 (5)4.2、第二步底梁与底部结构 (6)4.3、第三步底部轴承检修平台 (6)4.4、第四步端柱 (6)4.5、第五步转子中心筒 (7)4.6、第六步顶部结构 (7)4.7、第七步顶部导向轴承 (7)4.8、第八步空预器转子顶底轴承和减速箱的润滑 (8)4.9、第九步转子驱动装置 (8)4.10、第十步空气侧铰链侧柱、转子外壳及过渡风道 (8)4.11、第十一步转子安装 (9)4.12.、第十二步烟气侧铰链侧柱、转子外壳和过渡烟道 (10)4.13、第十三步换热元件的安装和扇形板的固定 (12)4.14、第十四步顶部检修平台的安装 (12)4.15、第十五步转子外缘角钢的调整 (13)4.16、第十六步转子密封系统 (13)4.17、第十七步空预器保温的参考布置 (15)4.18、第十八步吹灰器的安装 (15)4.19、第十九步高压水泵及高压水洗管的安装 (15)4.20、第二十步消防装置的安装 (15)4.21、第二十一步转子停车报警装置的安装 (16)4.22、第二十二步轴承测温元件的安装 (16)4.23、第二十三步火灾监控装置 (16)4.24、第二十四步变频器的安装 (16)5、质量控制点的设置和质量通病预防 (16)5.1、质量目标 (16)5.2、质量通病及预防措施 (16)5.3、作业过程中控制点的设置 (17)5.4、质量控制标准及要求 (17)5.5、质量检查和管理 (18)5.6、技术记录 (18)6、作业安全卫生及环境保护的要求和措施 (18)6.1、作业的安全危害因素辨识和控制 (18)6.2、环境条件 (22)6.3、安全文明施工总体要求 (22)6.4、施工安全管理措施 (22)6.5、文明施工管理措施 (24)附录一空气预热器安装作业流程顺序 (26)附录二计量器具配备表 (27)附录三锅炉安装施工质量验收范围划分表 (28)附录四设备人孔门封闭签证 (29)附录五施工项目技术交底签证书 (30)附录六安全技术施工措施交底记录 (30)附录七施工危险因素辨识及风险控制对策表 (32)1、工程概况和工程量1.1、工程概况国电福建南埔电厂二期2×670MW级扩建4#机组安装工程, 空气预热器是由豪顿华工程有限公司设计制造的三分仓、受热面回转式空气预热器。
空气预热器作业安装指导书
空气预热器组合安装作业指导书1、适用范围：本作业指导书主要适用扬州化工园区供热中心项目一期二台水煤浆锅炉空气预热器组合安装。
2、编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T75047-952.2《火力发电厂焊接技术规程》DL/T869-20042.3 《火电施工质量检验及评定标准》（锅炉篇）（1996年版）2.4 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.5 锅炉设计、安装说明书及设计有关技术文件（杭州锅炉集团股份有限公司）2.6 锅炉施工组织设计3、工程概况及主要工程量：扬州化工园区供热中心项目一期二台水煤浆锅炉，型号为NG-220/11.5-MY，杭州锅炉集团股份有限公司制造。
该锅炉尾部竖井省煤器管下部，设有二组空气预热器，空气预热器由管箱、连通箱、胀缩接头、座架、护板、出口烟道等部分组成，管箱由Φ50×2mm的钢管及管板组焊成一体出厂。
在锅炉宽度方向由一次风和二次风预热器并列组成。
中间位二次风空预器，两侧为一次风空预器，采用立式挫裂不知。
空预器的支撑通过箱型=形梁将其重量传递至锅炉尾部钢架上。
一次冷风由锅炉的下级空预器后部两侧入口进入一次风空预器加热，再由上级空预器尾部两侧出口进入一次热风道；二次冷风由锅炉的下级空预器后部入口进入二次风空预器加热，再由上级空预器前部出口进入二次热风道。
上级和中级空预器管子材料为Q235A，下级空预器管子材料为Q355GNH. 主要工程量：该空气预热器管箱共6件，其中上级管箱重量分别为16.861/17.187/16.861吨，下级管箱重量分别为7.170/6.446/7.170吨。
4、作业人员资格及要求：安装作业人员应认真熟悉图纸，了解空气预热器的安装工艺流程，掌握安装工艺及质量要求。
安装作业人员经体检合格者方可上岗。
安装作业人员要通过三级安全教育培训。
安装作业所需施工机械及工、器具配备及要求：5.1机具配备：5.1.1 50吨汽车吊车一辆作为空气预热器管箱大件设备吊装的主要机械。
锅炉空预器安装作业指导书
锅炉空气预热器安装作业指导书一、工程概况及工程量：（一）工程概况：华能白杨河电厂扩建工程；4#锅炉设计为465T/H循环流化床锅炉。
锅炉的空气预热器由哈尔滨锅炉厂设计的。
本台锅炉的空气预热器设计为管箱卧式，分四层每层五个管箱体布置在尾部竖井省煤器下方；第一层的五个管箱体通过支撑板直接座在9000MM标高的钢结构梁上。
第二、三、四层管箱依次通过空预器的支撑梁上、下层相互支撑。
每层五个管箱体间采用焊接的形式连接，20个管箱平均重为21T/个。
在空气预热器管箱两个外侧，布置有预热器护板；护板下方通过[25#槽钢支撑在9000MM标高的钢结构梁上，两侧从下向上各分布9块护板，上护板的上方与省煤器护板相连接。
在预热器的前侧设计有两个连通箱；重量分别为14T。
在预热器的后侧设计有一个连通箱，重量为13.5T。
在空气预热器的下方设计有预热器出口灰斗。
灰斗上方为一整体；下方分出两个小落灰斗，并向外延伸出两条烟道。
整个灰斗的入口通过连接板与空气预热器管箱连接；出口烟道通过吊架吊挂。
（二）工程量：1.空气预热器管箱20件；总重：429T。
2.空气预热器护板及连通箱总重：67T。
3. 空气预热器出口灰斗总重：21T。
二、编制依据：（一）、《东电二公司华能白杨河电厂扩建工程1#标施工组织设计》。
（二）、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95。
（三）、《火电施工质量检验及评定标准》（锅炉篇）1996版。
（四）、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92。
（五）、Q/DDE-IM01-2002《质量、环境、职业安全卫生管理手册》等程序文件。
（六）、锅炉空气预热器管箱施工图纸：1361.023。
（七）、锅炉空气预热器座架与连通箱施工图纸：1362.190。
（八）、锅炉空气预热器出口灰斗施工图纸：1362.198。
三、施工人员组织：参加本作业人员总数为（7 ）人。
其中：铁工（ 3 ）人。
锅炉安装作业指导书之空预器安装作业指导书
锅炉空气预热器安装编写：审核：批准：目录1.工程概况 (3)1.1工程简介 (3)1.2工程名称、施工地点和施工范围 (3)1.3主要工程量（以一台预热器计算） (3)1.4工程特点 (4)1.5特殊设备的名称、重量及几何尺寸 (4)2.编写本措施的依据 (4)3.施工准备 (4)3.1技术准备 (4)3.2主要材料准备 (5)3.3施工场地准备 (5)3.4 项目开工前应具备的条件 (5)4.参加作业人员的组织分工及有关人员的资格要求 (5)4.1对有关人员的要求 (5)4.2劳动力组织 (6)5.主要施工机械及工器具配备 (6)5.1主要工器具： (6)5.2施工机械及要求： (7)5.3所用机械、工器具、起重索具的安全要求 (7)5.4所需安全设施的名称、规格、数量和实施方案 (8)6.施工进度计划及安装作业流程 (9)6.1施工进度计划 (9)6.2施工作业流程： (9)7.施工工序和方法 (10)7.1施工工序 (10)7.2施工方法 (10)7.3安装质量标准及检验要求 (19)7.4分部试运程序、方法和要求 (19)8.应提交的技术资料 (21)9.文明施工、成品保护要求及控制措施 (21)9.1职业安全卫生和文明施工措施 (21)9.2环境管理 (22)9.3成品保护措施 (22)10.附图 (23)1.工程概况1.1工程简介锅炉型号为DG-1900/25.4-II1超临界参数变压直流锅炉。
一次再热、单炉膛、尾部双烟道结构、采用烟气挡板调节再热汽温，固态排渣，全钢构架、全悬吊结构, 平衡通风、露天布置，前后墙对冲燃烧。
本台锅炉空气预热器采用三分仓型式（烟道在炉后，炉前分一次风、二次风，炉外侧为二次风，内侧为一次风），型号LAP13494/883表示容克式空气预热器，转子直径φ13494毫米，蓄热元件高度自上而下分别为800、800和300毫米，冷段300毫米蓄热元件为低合金耐腐蚀传热元件，其余热段蓄热元件为碳钢，每台预热器金属重量约604吨，其中转动重量约453吨(约占总重75%)。
燃气锅炉空气预热器安装
1.4严格遵守施工现场的有关安全文明施工的管理规定。
2.环保措施：
2.1施工过程中将物料摆放整齐,施工结束后将废料及时清理干净。
2.2施工中将用完的塑料盖、油毡纸等及时收集到一起，施工结束后送到指定的垃圾箱。
2.3使用大锤敲打物件应通知附近施工人员，大锤正前方不应有人,施工人员要用棉球塞住耳朵。
3.危险点预测及防范措施：
3.1燃气锅炉高处坠落及防范措施
3.1.1参加施工人员必须经身体检查合格，凡患有高处作业禁忌症和精神障碍者禁止参加高处作业，且
施工作业指导书
第4页
高处作业人员必须具有高处作业许可证；严禁酒后进入施工现场。
3.1.2高处作业必须充分利用自己的安全“三宝”，衣着灵便，穿防滑鞋，安全带扎挂在上方牢固可靠处;在施工较困难,无处扎挂安全带时，使用安全自锁器进行施工。
3.1.3必须把安全带挂在水平扶绳上或把安全绳锁在单梁上挂上安全带方可通行，严禁在无防护设施情况下在单梁上行走。
3.1.4燃气锅炉施工中使用的小型工器具必须系好安全绳，不用时放在工具袋内，不得随意放置。
3.1.5经常通行的地方要设安全通道，施工用脚手架必须安全规范,不得随意搭拆。特殊高处作业的危险区应设围栏及“严禁靠近”的警告牌,危险区内严禁人员逗留或通行。
4.燃气锅炉机械、仪器、仪表、工器具及数量
DBQ1500/75t型塔式起重机1台、BM500型50t履带吊1台、8t汽车吊2台
水准仪1台、50m盘尺2把、玻璃管水平1套
施工作业指导书
第2页
二、燃气锅炉施工程序和方法
1.地面组合
1.1座架组合
1.1.1尾部标高4.00m和9.00m的构架梁分别组合成两件。
#1、#2空气预热器安装作业指导书
1工程概况1.1 工程名称、施工地点和施工围滨州供热中心一期4×60MW机组工程，锅炉采用华西能源工业股份生产的型号为型号为：HX480/9.81-Ⅱ6，高压、自然循环汽包炉，每台炉配备两台容克式三分仓空气预热器（中心轴驱动），主轴垂直布置，烟气和空气以逆流方式换热，总重量为95233Kg。
对称布置于锅炉后K4-K5的钢结构上。
施工围主要有回转式空气预热器本体、驱动装置和盘车装置、油浴润滑系统、吹灰装置、消防装置、清洗装置及其附件。
1.2 主要工程量（表中为单台空气预热器用量）大全1.3工程特点1.3.1 安装要求精度高，难度大1.3.2 质量检验点多，需灵活安排施工计划1.3.3 安装时间较长，工序多1.3.4 部施工点较多，空间较小，施工人员需密切配合1.3.5 空预器盘动时，外部操作人员不能直接观察部测量人员所处位置，所以要求外部操作人员应有较强的责任心，操作准确，密切配合1.4 特殊设备的名称、重量及几何尺寸2依据文件2.1 滨州供热中心一期4×60MW机组工程《施工组织总设计》和《锅炉专业施工组织设计》2.2 省环能设计咨询设计图纸《锅炉房附属机械及辅助设备安装图》[SD]2911S－J0302大全2.3 省环能设计咨询设计图纸《工业水管道安装图》[SD]2911S－J05142.4 《空气预热器设备图纸》豪顿华工程2.5 《空气预热器安装说明书》豪顿华工程2.6 《电力建设施工质量验收及评价规程》第二部分：锅炉机组篇DL/T 5210.2-20092.7 《电力建设施工质量验收及评价规程》第五部分：管道及系统篇DL/T 5210.5-20092.8 《电力建设安全工作规程》第1部分：火力发电厂（2002版）2.9 中华人民国《工程建设标准强制性条文》（电力工程部分2009年版）2.10 《电力建设安全健康与环境管理规定》（2002-01-21实施）2.11 公司质量、环境、职业健康安全管理文件程序2.12 公司评价出的重大危险因素/环境因素及管理方案、控制程序2.13 类似工程的施工经验、事故教训及专题总结3 开工应具备的条件和施工前应做的准备3.1 供施工的图纸已到位，已组织图纸会审且会审提出的疑问已解决完毕。
空预器安装作业指导书
目录1.作业任务2.编写依据3.作业准备和条件4.作业方法及工艺要求5.施工技术记录要求6.质量检验及评定标准7.职业安全健康、环境管理措施和文明施工8.施工作业流程图1．作业任务1．1工程概况中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程是由济南锅炉厂生产的QXF168-1.6/130/70-A型锅炉.为全钢悬吊结构。
空气预热器作为锅炉主要部件之一，它由管箱、座架及连通箱胀缩接头三个部件组成。
空气预热器分三层垂直布置在锅炉尾部。
每层共8个管箱。
空气预热器总重约174吨。
所有管箱均采用Φ50×1.5螺旋槽管作为传热元件。
管箱工厂组装整体供货但其烟气入口侧的防磨套管单独发货，安装时，将此防磨套管点焊在管板上，防磨套塑料并抹平。
座架与连通箱是以单件供货的，现场根据施工组织设计的组件组装。
1．2工作量本台预热器工作量总重：约174吨，包括管箱、侧板、连通箱及座架重量。
2.编制依据2．1．《电力建设施工及验收技术规范》锅炉机组篇；2．2．《火电施工质量检验及评定标准》锅炉篇；2．3．DL5009.1-92电力建设安全工作规程（火力发电厂部分）；2．4．济南锅炉厂管式空气预热器图纸；2．5．锅炉安装说明书。
3.作业准备和条件3.1工器具准备a)25T 汽吊车二台；b运输用平板车一辆c 5吨链条葫芦4只，2吨链条葫芦2只d电焊机、火焊割炬数量以能满足要求为宜3.2对上道工序要求a)炉架安装完毕；b)设备在地面进行清点、编号完毕；C 3mm厚的石棉板已垫于管箱下的横梁上；D 现场道路畅通。
4.作业方法及工艺要求4.1作业主体方案炉架吊装完后，将空气预热器管箱、侧板、座架、连通箱等临抛就位，然后进行安装。
吊装顺序是从下往上依次吊装下级预热器部件，中级预热器部件，上级预热器部件。
连通箱安装4.2作业方法4．2．1下级吊装A.下级空气预热器管箱就位于+4.788米层横梁上，数量：8件。
空预器安装指导书内容
1 作业项目概况1.1 作业内容内蒙古京能盛乐2×350MW冷热电联供机组工程，2#锅炉配备两台上海锅炉厂生产的2-30VI(50°)-2400(96″)三分仓容克式空气预热器，两台空预器对称布置。
1#预热器布置在SCR1中心线炉左侧，旋转方向为顺时针，2#预热器布置在SCR1炉右侧，旋转方向为逆时针。
1.2 作业范围主要工程量设备清点、确定空预器纵横中心线、测量空预器支撑梁标高、空预器设备组合安装、最后检查、盘车。
主要结构包括：膨胀装置、冷端中间梁及冷端连接板、热端中间梁及热端连接板、主支座及副支座、中心筒及端轴装置、支承轴承及润滑装置、导向轴承及润滑装置、转子模块及外壳组件、传动围带装置、各部位密封组件、吹灰器、水冲洗及灭火水管道、气封管道、各热工测点及停转报警装置等。
1.3 主要技术特点1.3.1 设计特点本空预器采用典型的三分仓结构设计，扇形板与转子径向隔板采用双道密封。
1.3.2 焊接工艺要求1.3.2.1 焊接空预器外壳组件及其它部件时，应采取防变形措施，尽量保证焊接变形量小。
1.3.2.2 中心筒和端轴装置安装在轴承座上后，在焊接任何结构时，必须接地保护，勿使电流通过轴承表面。
1.4 相关专业的作业要求1.4.1 锅炉尾部一层钢架已吊装完备，并经验收合格具备承载能力。
1.4.2 空预器设备到货，已清点完毕。
1.4.3 空预器安装前需要具备的条件大型吊装机械安装完备，并具备使用条件，空预器设备已到货，力能供应充足，各种安全设施都已齐全，并具备使用条件。
2 编制依据2.1 锅炉总图2.2 空预器厂家图纸2.3 空预器安装说明书2.4 空预器运行维护说明书2.5《电力建设施工质量验收及评价规程》（锅炉机组篇DL/T-5109.2-2012版）2.6《电力建设施工技术规范》锅炉机组篇2.7《电力建设安全工作规程》火力发电厂第1部分（DL5009.1-2002）2.8《电力建设安全健康与环境管理规定》2.9 相关文件ISO14000环境标准及OHSAS18000职业安全卫生系列标准。
#2炉预热器安装作业指导书
1#炉管式空气预热器安装作业指导书编制：审核：批准：二00六年五月1、编制依据1.1图纸资料豪顿华公司空气预热器安装图纸豪顿华公司安装说明书锅炉钢架图纸1.2标准规范«电力建设施工及验收技术规范»（96年版锅炉篇、92年版焊接篇）«火电施工质量检验及评定标准»（96年版锅炉篇、焊接篇）2、施工内容回转式空气预热器的安装及密封间隙调整3、施工条件3.1第一层钢架安装找正工作结束3.2设备到货能够满足安装要求3.3 施工前应先对施工人员进行详细的施工技术措施交底，并做好记录3.4 施工中使用的工器具齐全3.5 施工中所需用的材料齐全3.6厂家现场服务人员已经到现场3.7到达现场的设备已经清点并验收4、施工工序和方法4.2工序方法4.2.1施工前准备预热器安装前所有参加施工人员必须看懂施工图纸、安装说明及本作业指导书，了解施工组织的意图、施工工序及方法，明确安装中的注意事项，做到心中有数。
施工前做好开工前的准备工作：设备清点、编号，关键零部件领取及存放（保养措施见厂家说明书）。
4.2.2钢架准备及预热器下部组件地面组合吊装4.2.2.1钢架准备按照安装图纸提供的预热器就位标高、纵横中心线，复查锅炉预热器支柱钢架的标高，并划出预热器纵横中心线。
可能预热器支柱不能正好满足标高要求，此时可用厂家提供的垫片调整；加好垫片后与钢架焊接，标高调整时应考虑组合件的高度偏差。
注意：钢架上所有划线要能保证预热器下组件就位后也能看到。
4.2.2.2预热器下组件组合为减少高空作业，提高空气预热器的安装质量，决定对预热器的下部烟风道、管撑、底梁、底部结构、检修平台、支撑轴承采取地面组合。
组合件每台净重约为32.24吨。
组合地点选在炉后塔吊两轨道间的尽头。
组合的方法叙述如下：(条件不具备时也可不组合,工序同下)在底梁的两端用道木将底梁垫起（使其下部离地200mm适合装平台为宜），将其用千斤顶顶起，塞入钢板或型钢，调整底梁的水平度（用水平仪检查底梁水平度）。
4空气预热器安装作业指导书
目录一、概述二、编制依据三、施工工艺方案四、吊装前准备五、主要设备吊装工艺六、安全、文明施工措施七、职业健康安全、环境保护技术措施一、概述1.1工程名称：七台河市龙鹏煤炭发展责任有限公司1.2建设地点：黑龙江省七台河市1.3工程规模：本工程建设规模为3X340t/h循环流化床锅炉+3X30MW发机组配套安装工程项目二、编制依据2.1 《电站锅炉技术条件》 JB/T66962.2 审核过设计施工图2.3 《电力建设施工质量验收及评价规程》DL/T5210.2-2009；2.4 《电力建设施工质量验收及评价规程》DL/T5210.7-2009；2.5《电力建设安全工作规程》；2.6《锅炉钢结构制造执行条例》；2.7《钢筋混凝土工程施工及验收规范》。
2.8 《电力建设施工质量验收及评价规程》DL/T5210.2-20092.9 《蒸汽锅炉安全技术监察规程》三、施工工艺方案3.1、施工前准备3.1.1、在质量保证计划指导下，技术和工程管理人员按时到位，并做好人力、物力的准备工作。
3.1.2、组织施工人员学习锅炉图纸和有关技术规程，进行技术安全交底。
3.1.3、设备、工具、器具、施工材料、工装用料按计划陆续组织到场。
3.1.4、平整场地和道路，做好锅炉本体组合的准备工作。
3.1.5、准备齐全锅炉设备的管理表卡和施工记录所用各种表格。
3.1.6、设备卸车，按组合吊装先后顺序摆放，严防变形。
3.1.7、空气预热器周围要配备充足的消防器材，以防失火，特别是做管箱板煤油渗漏试验时要更加小心谨慎。
严禁吸烟。
作业区域内应设有严禁吸烟警示牌。
3．2作业流程3.2.1、安装前的检查①管箱外观检查:管板、管子无损伤、裂纹、锈蚀、压扁，管子内部无杂物。
如有杂物须清理干净并用压缩空气吹扫。
②管箱外形尺寸偏差符合《规范》要求③管板渗油试验：在管板上涂上一薄层石灰水，干燥后，将空预器倾斜30°,煤油沿下部底板内侧均匀地徐徐注入,若焊缝有裂纹、砂眼及其它缺陷时通知甲方及监理，干燥的石灰上即有黑色的斑点及印纹出现。
空气预热器安装作业指导书
空气预热器安装作业指导书目录1、编制依据 (3)2、目的及适用范围 (3)3、施工范围及工作量 (3)4、资源配备 (4)4.1机工具配备 (4)4.2劳动力安排 (5)5、作业程序及施工方法 (5)5.1施工应具备的条件 (5)5.2空气预热器安装流程图 (6)5.3施工方法 (8)6、质量要求及控制标准 (10)7、安全要求及注意事项 (11)1、编制依据锅炉厂《空气预热器安装说明书》。
锅炉厂空气预热器安装图。
电施工质量检验及评定标准（锅炉机组篇）。
2、目的及适用范围适用于锅炉空气预热器安装3、施工范围及工作量空气预热器原理简介本工程为两台325MW燃油（气）机组。
采用容克式空气预热器，这种空气预热器内部一个称转子的筒体里面布置了许多的金属传热元件。
当转子在传动装置驱动下，这些传热元件就会交替地进入空气预热器的烟气侧和空气侧，当它们经过烟气侧时就会被高温的烟气冲刷而吸收热量。
而它们转到空气侧时又被冷空气冲刷。
又将烟气侧吸收的热量释放到冷空气中，这样周而复始，锅炉出口烟气中的大部分废热就被回收到锅炉炉膛中重新加以利用。
同时空气预热器装有一套完整的密封系统。
有效的阻止空气串入烟气中。
两台空气预热器总重约350吨。
其中冷端桁梁重30吨。
热端桁梁重17吨支承轴承重3吨转子筒体重16吨传热元件重240吨4、资源配备4.1机工具配备施工所需的机工具见表一表一机工具配备表4.2劳动力安排劳动力配备见表二表二劳动力配备表5、作业程序及施工方法5.1施工应具备的条件5.1.1尾部12米层钢架安装找正完毕。
5.1.2锅炉尾部12米层平台、栏杆安装完毕。
5.1.3空气预热器设备已到现场，并经验收合格。
5.1.4应有合适的空气预热器组合厂。
5.1.5图纸已道现场，施工人员应熟悉图纸及施工程序和作业方法。
5.2空气预热器安装流程图空预器流程图见图一图一空预器流程图5.3施工方法5.3.1根据锅炉总图和空气预热器有关图纸，建立空气预热器定位中心线确定膨胀装置相对锅炉的位置。
锅炉空预器安装作业指导书
锅炉空气预热器安装作业指导书一、工程概况及工程量：（一）工程概况：华能白杨河电厂扩建工程；4#锅炉设计为465T/H循环流化床锅炉。
锅炉的空气预热器由哈尔滨锅炉厂设计的。
本台锅炉的空气预热器设计为管箱卧式，分四层每层五个管箱体布置在尾部竖井省煤器下方；第一层的五个管箱体通过支撑板直接座在9000MM标高的钢结构梁上。
第二、三、四层管箱依次通过空预器的支撑梁上、下层相互支撑。
每层五个管箱体间采用焊接的形式连接，20个管箱平均重为21T/个。
在空气预热器管箱两个外侧，布置有预热器护板；护板下方通过[25#槽钢支撑在9000MM标高的钢结构梁上，两侧从下向上各分布9块护板，上护板的上方与省煤器护板相连接。
在预热器的前侧设计有两个连通箱；重量分别为14T。
在预热器的后侧设计有一个连通箱，重量为13.5T。
在空气预热器的下方设计有预热器出口灰斗。
灰斗上方为一整体；下方分出两个小落灰斗，并向外延伸出两条烟道。
整个灰斗的入口通过连接板与空气预热器管箱连接；出口烟道通过吊架吊挂。
（二）工程量：1.空气预热器管箱20件；总重：429T。
2.空气预热器护板及连通箱总重：67T。
3. 空气预热器出口灰斗总重：21T。
二、编制依据：（一）、《东电二公司华能白杨河电厂扩建工程1#标施工组织设计》。
（二）、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95。
（三）、《火电施工质量检验及评定标准》（锅炉篇）1996版。
（四）、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-92。
（五）、Q/DDE-IM01-2002《质量、环境、职业安全卫生管理手册》等程序文件。
（六）、锅炉空气预热器管箱施工图纸：1361.023。
（七）、锅炉空气预热器座架与连通箱施工图纸：1362.190。
（八）、锅炉空气预热器出口灰斗施工图纸：1362.198。
三、施工人员组织：参加本作业人员总数为（7 ）人。
其中：铁工（ 3 ）人。
空气预热器安装作业指导书.3
1、施工范围大唐禹州电厂二期2×660MW工程4#炉空气预热器，数量为2台、型号为2-32.5 VI(T)-2300SMRC由上海锅炉厂设计制造。
4#锅炉空预器转子直径为φ15086mm，为垂直轴三分仓围带驱动装置旋转式空气预热器。
工作时一次风、二次风自下而上流动，烟气自上而下流动，通过受热片吸收热量而得到预热。
该设备主要有以下部分组成；膨胀装置、冷端连接中间梁、主副支座装配组件、底部支撑轴承、冷端连接板、转子中心筒、转子外壳连接板、热端连接中间梁、顶部导向轴承、转子模块、热端连接板、传动围带装置、扇形板、传动装置、冷热端静密封组件、底部支撑轴承和顶部导向轴承润滑装置、冷热端水管组件、密封调节加力传动装置、转子密封、转子停车报警、消防装置、轴承温度指示器和火灾监控装置等。
空预器大件尺寸及其重量:4#空预器施工计划于2008年04月20日开始施工，计划工期为150天。
2、编制依据2.1上海锅炉厂空气预热器安装、运行及维护手册。
2.2《电力建设施工及验收技术规范》（96年锅炉篇、焊接篇、管道篇）2.3《电力施工质量检验及评定标准》（96年锅炉篇、焊接篇、管道篇）2.4《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-20022.5《电力建设安全健康与环境管理工作规定》（2002年版）3、施工准备3.1设备材料空气预热器设备由上海锅炉厂制造，其它材料参见任务单3.2施工机械50吨履带吊 1台 20吨汽车吊 1台 FZQ2000Z附臂吊（80t） 1台 CKE2500履带吊 1台 20吨平板车 1台 3吨倒链 4台5吨倒链 4台φ100角向磨光机 1台3.3计量器具3.4人员配置3．5其它3.5.1施工场地平整、无杂物，保持整洁。
3.5.2施工道路畅通，不得乱堆乱放，随意堵塞交通要道。
3.5.3 施工水源、电源引设到位，满足施工要求。
3.5.4 施工电源、氧气、乙炔等力能供应已具备施工条件，符合安全作业要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
春风油田排601-20区1×130t/h燃煤
注气站工程
锅炉空气预热器安装作业
指导书
编制：
审核：
批准：
胜利油建新疆分公司项目部
徐州市中宇建设有限公司
2013年11月
1．编制依据
1.1空预器安装图及有关说明；
1.2《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95；
1.3《火力发电厂焊接技术规程》DL/T869-2012；
1.4《火电施工质量检验及评定标准》（锅炉篇）；
1.5《火电施工质量检验及评定标准》（焊接篇）；
1.6《电力建设安全操作规程》第一部分：火力发电厂2002版。
2．工程概况
2.1本炉空气预热器管箱采用立式、顺列布置，分成二级，最上级管箱为热风预热器，横向节距均为60mm，纵向节距为40mm，下级管箱为冷热风管箱，横向节距均为60mm，纵向节距均为40mm。
管箱单重最大为：11.4t。
管箱共24只。
烟气自上而下从管内流过，空气从管外流过，与烟气呈逆流布置。
空气预热器的重量通过管子两端的管板传到钢梁上。
空气预热器布置在锅炉尾部Z3-Z4柱之间，标高4500mm-12150mm(下级)和21920mm-25330mm（上级）。
通过座架、连通箱、护板形成一、二、三次风和冷热风通道。
空气预热器总重量为211.49t。
2.2施工内容
2.2.1设备检查、编号。
2.2.2空气预器管箱、座架安装。
2.2.3护板、连通箱、伸缩节组合安装。
2.3施工条件
尾部钢结构安装完毕并通过验收。
2.4主要施工机械、工机具
2.4.1 110吨汽车吊1辆；
2.4.2 5吨倒链4台；
2.4.3 3吨倒链3台；
2.4.4 割把4套；
2.4.5 磨光机2台；
2.4.6 钢卷尺50mm 1把；
2.4.7 玻璃管水平仪1副；
2.4.8 电焊机BX-400 4台；
2.4.9 卷扬机5t 1台。
3．施工方法
3.1.安装前的检查与准备
3.1.1施工人员应认真查阅图纸，按照图纸和设备清单核查、清点到货设备的规格、数量。
3.1.2.对设备进行自检，做好记录。
检查预热器管箱外形尺寸是否符合要求，管板和管子焊接质量，清除管子内外尘土、杂物，对管箱做渗油试验，发现问题及时提出并处理。
3.1.3.设备编号，标明安装方向。
3.1.
4.清理锅炉北侧组合场地，以便连通箱、护板组合。
3.1.5.按图示尺寸位置，以锅炉中心线、K3柱中心作为纵横基准中心，在尾部标高4500mm预热器支撑梁上划出管箱安装位置线，并焊好限位铁。
底部磨擦板位置临时安放10mm铁板，待找正后更换正式垫板。
3.2设备安装
管箱采用分层逐个散吊，先安装座架，在座架与支撑梁间填塞δ5石棉板，然后再吊装管箱，每组找正后并安装护板及连通箱，依次自下而上安装。
3.2.1利用110吨汽车吊先安装标高4500mm下级预热器管箱，找正中心线，调整好管箱间距后，更换正式垫板。
检查管箱垂直度、对角线、标高符合要求，按图纸对管板吊装孔封焊。
3.2.2安装角部梁柱、水平座架，支架安装应保证其垂直度、间距、座架水平，以便于上层管箱的安装。
安装四侧护板。
3.2.3依次安装找正上级空预器管箱。
标高21920mm至25330mm。
上级空预器管箱安装前应先安装低温省煤器。
3.2.4一、二、三次风前部、后部连通箱在组合场组合，与空预器接口尺寸正确，对角线差小于10mm。
加固牢固，预热器管箱与座架焊接焊接符合图纸要求后，吊装就位,焊接牢固后方可摘钩。
3.2.5各层顶部伸缩节安装
伸缩节组合应符合图纸要求，不得随意切割和拼接，对接焊缝不得用扁钢搭接，伸缩节装配尺寸符合图纸尺寸要求。
3.3空气预热器安装所有组合及安装焊接焊缝应严密，必须全部通过渗油试验检查。
3.4安装完毕后，应全面检查，清理安装过程中的杂物，以防漏焊及管内杂物堵塞。
5．施工人员
5.1技术工4人
5.2起重工2人
5.3焊工4人
5.4力工4人
7．安全注意事项
7.1施工人员须参加技术、安全交底会。
7.2佩戴好防护用品，高空作业应系好安全带。
7.3严禁高空坠物，工具应系有安全绳。
7.4使用的倒链应经检验合格，吊耳焊接牢固。
连通箱组件就位临时焊接牢固方可摘钩。
7.5电焊线接头无漏电、绝缘良好，动用电火焊应防止损伤预热器管子。
7.6连通箱内施工照明电压应低于36伏。
7.7脚手架搭设应牢固、可靠。
7.8焊缝渗油试验应注意周围及上方工作环境，严禁电火焊作业。
7.9施工结束应及时清理临时铁件及杂物。
8．成品保护
8.1空气预热器管箱吊装应使用专用吊耳，临时摆放应平稳，防止产生变形。
8.2动用电火焊应防止损伤预热器管子。
