设计图纸线宽要求
设计图纸线宽要求概览

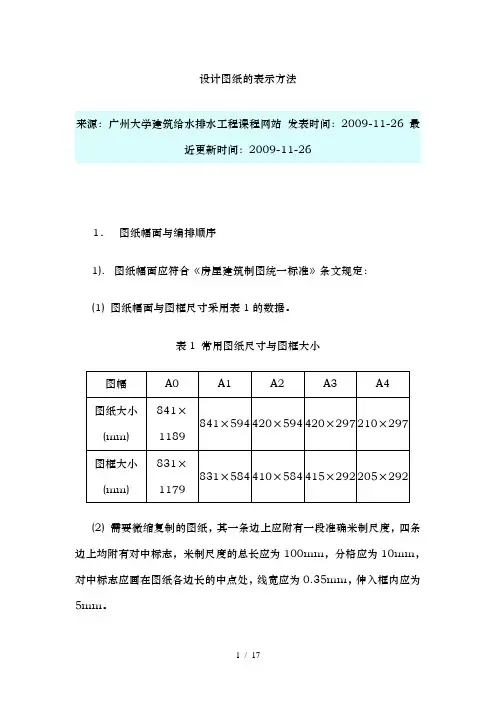

设计图纸的表示方法来源：广州大学建筑给水排水工程课程网站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅面与编排顺序1). 图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面与图框尺寸采用表1的数据。
表1 常用图纸尺寸与图框大小(2) 需要微缩复制的图纸，其一条边上应附有一段准确米制尺度，四条边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。
(3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定。
表2 图纸长边加长尺寸(mm)2). 图纸编排顺序，应符合《房屋建筑制图统一标准》。
工程图纸应按专业顺序编排。
一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等。
各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。
2．常用线型、线宽与用途基本线宽b应根据图纸类别、比例和复杂程度，按照《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽与用途见表3。
表3 常用线型、线宽与用途同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
3．比例建筑给水排水制图常用的比例，宜符合表4的要求。
在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。
表4 常用比例4．字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定。
字体太大显得不美观、不协调，字体太小则无法辨认。
建筑给水排水工程图中，通常数字高为3.5mm或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字与表格中的文字高为5mm或7mm；图名字高为10mm或7mm。
图纸标注规范
图纸标注规范图纸标注是图纸制作过程中必不可少的环节，它能够清晰准确地传达设计者的意图，帮助施工人员正确地理解和执行设计方案。
图纸标注规范是为了保证图纸标注的一致性和易读性，下面介绍一些常见的图纸标注规范。
1. 标注文字的字体和大小应该清晰易读，一般选用宋体、仿宋或等线字体。
字体大小一般是3-5毫米，视具体图纸大小而定。
2. 标注文字要精简明了，避免过于冗长的表述。
使用简洁明了的词语和简短的句子来描述标注内容。
3. 标注线条要细、清晰、均匀，线宽一般选用0.5mm，标注箭头的长度约为1.5倍线宽。
4. 标注的位置一般在图形的右上方，与图形相连，避免挡住图形的重要部分。
如果标注的内容较多，可以标注在图形旁边或下方，并使用虚线与图形相连。
5. 图纸标注内容首先考虑标注图形的尺寸和形状，比如直线的长度、角度的大小等。
标注应该从整体到局部，先标注大的尺寸和形状，再标注小的尺寸和形状。
6. 标注的内容应该准确明了，可以使用数字、字母、符号等表示不同的尺寸和形状。
比如直线的长度可以用L表示，角度可以用α、β表示，圆的半径可以用R表示。
7. 标注的内容应该具有唯一性，避免出现多义性。
标注应该明确表示图形的特征和要求，以便施工人员正确理解和执行。
8. 图纸标注应该与图纸的比例一致，比例尺的位置应该清晰明了，便于读取和识别。
9. 标注的内容应该符合相应的行业标准和规范，遵循相应的术语和定义。
总之，图纸标注规范是为了保证图纸的准确性和易读性，通过规范的标注可以准确传达设计者的意图，避免施工中的误解和错误。
标注规范要注意文字的清晰易读，线条的细腻均匀，位置的合理准确，内容的准确明了，并符合相应的行业标准和规范。
只有通过规范的标注，才能使图纸成为真正的设计和施工指南。
图纸要求
图纸要求平面图要求：1．综合图线宽要求：一般线条采用0.09mm，专业管线采用0.2mm。
2．强电管线用3＃色，其它专业不得占用此颜色（冷凝水可用，但需采用点划线）。
3．建筑、结构采用8＃色，填充用9＃色，其中结构梁采用虚线表示，轴线、说明、图框用白色。
暖通水管标注采用白色。
所有图纸中不得用黄色或相近的颜色，以免打印出来看不清。
4．对于楼层综合平面图．．．．．．．，专业管道除风管、桥架外，以单线条绘制即可。
5．机房、卫生间的详图中所有管道应以实际管道外径用双线或三线（管道线加中心线）绘制，不能用公称直径代替管道外径，剖面图中有保温的管道要将实际的保温厚度绘制在图上。
6．标注性文字的大小要基本一致（图签栏、平、剖面图名称、说明除外），采用300～350大小，字体统一为HZSM或ecadi，打印出的字体必须在不借助任何工具的情况下顺利阅读。
剖面图放大时，尺寸可能会自动变大，需用“对象特性管理器”手动修改，不要用炸开命令。
7．对于标注性文字的方向，不得向下或向右（以图签方向为准）。
8．各专业管道所对应的水平管、立管、标注均要区分不同的图层，以方便修改及设定。
9．分图层时要注意：水平管、立管、阀门、标注要分开，风管的管线、法兰、标高、标注、风阀、风口、风口标注要分开。
10．对于不必要的建筑辅助线或说明、门窗的型号、建筑尺寸标注要删除（建筑标高除外）；大梁尺寸要尽量标注详细。
11．各专业图组合前，应注意图纸的坐标系，一律调整为“俯视”；图纸若有倾斜角度，则应调正（一般是0.781493度）。
12．机电管线综合图纸应综合建筑、结构、给排水、空调、强弱电、消防、动力等专业内容，要体现出风口、灯具、烟感、广播、喷洒头、摄像头、消火栓、阀门。
13．各种标注不得有重叠严重情况。
多层管线重叠处应于平面调整好距离，对于重叠处适当采用分层断线的方式以表达清楚，对管线较少、存在管线重叠但又不出剖面图处，根据上下关系用虚线表示下方被遮挡的管线。
建筑CAD制图各线型的要求
粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。
施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。
1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。
1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。
2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。
3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。
cad制图线宽标准

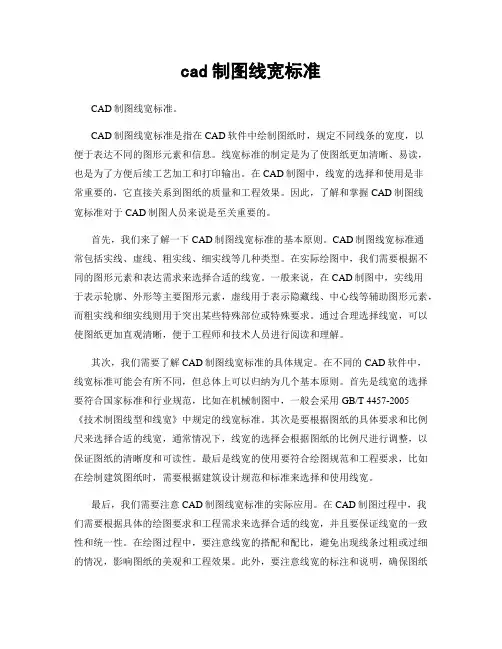

cad制图线宽标准CAD制图线宽标准。
CAD制图线宽标准是指在CAD软件中绘制图纸时，规定不同线条的宽度，以便于表达不同的图形元素和信息。
线宽标准的制定是为了使图纸更加清晰、易读，也是为了方便后续工艺加工和打印输出。
在CAD制图中，线宽的选择和使用是非常重要的，它直接关系到图纸的质量和工程效果。
因此，了解和掌握CAD制图线宽标准对于CAD制图人员来说是至关重要的。
首先，我们来了解一下CAD制图线宽标准的基本原则。
CAD制图线宽标准通常包括实线、虚线、粗实线、细实线等几种类型。
在实际绘图中，我们需要根据不同的图形元素和表达需求来选择合适的线宽。
一般来说，在CAD制图中，实线用于表示轮廓、外形等主要图形元素，虚线用于表示隐藏线、中心线等辅助图形元素，而粗实线和细实线则用于突出某些特殊部位或特殊要求。
通过合理选择线宽，可以使图纸更加直观清晰，便于工程师和技术人员进行阅读和理解。
其次，我们需要了解CAD制图线宽标准的具体规定。
在不同的CAD软件中，线宽标准可能会有所不同，但总体上可以归纳为几个基本原则。
首先是线宽的选择要符合国家标准和行业规范，比如在机械制图中，一般会采用GB/T 4457-2005《技术制图线型和线宽》中规定的线宽标准。
其次是要根据图纸的具体要求和比例尺来选择合适的线宽，通常情况下，线宽的选择会根据图纸的比例尺进行调整，以保证图纸的清晰度和可读性。
最后是线宽的使用要符合绘图规范和工程要求，比如在绘制建筑图纸时，需要根据建筑设计规范和标准来选择和使用线宽。
最后，我们需要注意CAD制图线宽标准的实际应用。
在CAD制图过程中，我们需要根据具体的绘图要求和工程需求来选择合适的线宽，并且要保证线宽的一致性和统一性。
在绘图过程中，要注意线宽的搭配和配比，避免出现线条过粗或过细的情况，影响图纸的美观和工程效果。
此外，要注意线宽的标注和说明，确保图纸的信息表达清晰明了。
在CAD制图的输出和打印过程中，也要根据实际情况选择合适的打印线宽，以保证打印效果和质量。
施工图纸图线的要求精选全文完整版

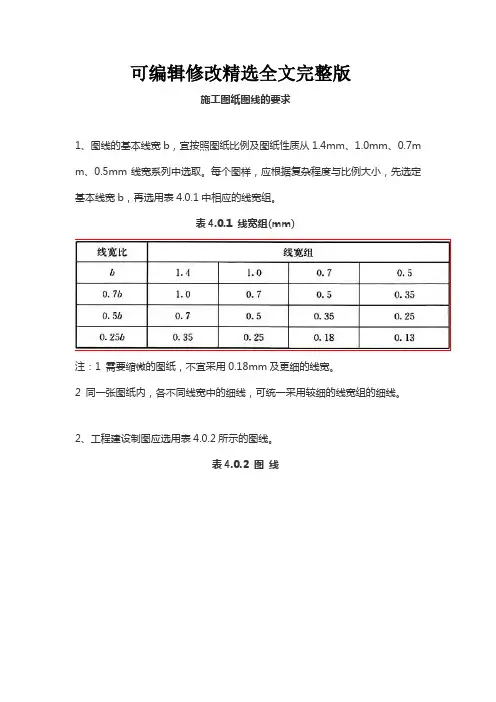

可编辑修改精选全文完整版
施工图纸图线的要求
1、图线的基本线宽b，宜按照图纸比例及图纸性质从1.4mm、1.0mm、0.7m m、0.5mm线宽系列中选取。
每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表4.0.1中相应的线宽组。
表4.0.1 线宽组(mm)
注：1 需要缩微的图纸，不宜采用0.18mm及更细的线宽。
2 同一张图纸内，各不同线宽中的细线，可统一采用较细的线宽组的细线。
2、工程建设制图应选用表4.0.2所示的图线。
表4.0.2 图线
3、同一张图纸内，相同比例的各图样应选用相同的线宽组。
4、图纸的图框和标题栏线可采用表4.0.4的线宽。
表4.0.4 图框和标题栏线的宽度(mm)
5、相互平行的图例线，其净间隙或线中间隙不宜小于0.2mm。
6、虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
7、单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
8、单点长画线或双点长画线的两端，不应采用点。
点画线与点画线交接或点画线与其他图线交接时，应采用线段交接。
9、虚线与虚线交接或虚线与其他图线交接时，应采用线段交接。
虚线为实线的延长线时，不得与实线相接。
10、图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。
cad图纸线宽标准
cad图纸线宽标准CAD图纸线宽标准。
在CAD绘图中，线宽是一个非常重要的参数，它直接影响着图纸的显示效果和打印质量。
因此，了解和掌握CAD图纸线宽标准是每个CAD绘图人员都必须具备的基本技能。
本文将详细介绍CAD图纸线宽标准的相关知识，希望能够对大家有所帮助。
一、线宽的概念。
线宽是指绘图中线条的粗细程度，它通常以毫米（mm）为单位进行表示。
在CAD绘图中，线宽的选择对于图纸的显示效果和打印质量有着直接的影响。
合理的线宽设置不仅可以使图纸显示清晰，而且还可以保证打印出的图纸质量更加优秀。
二、CAD图纸线宽标准的选择。
1. 线宽的选择原则。
在CAD绘图中，线宽的选择需要遵循一定的原则。
一般来说，对于主体轮廓线、剖面线、尺寸界限线等需要突出显示的线条，可以选择较粗的线宽；而对于次要轮廓线、尺寸标注线、注释线等则可以选择较细的线宽。
这样可以使图纸的内容层次更加清晰，便于阅读和理解。
2. 常用的线宽标准。
在CAD绘图中，通常会采用一些常用的线宽标准，这些标准是经过实践验证的，能够保证图纸的显示效果和打印质量。
例如，0.25mm的线宽适用于绘制次要轮廓线、尺寸标注线等；0.35mm的线宽适用于绘制主体轮廓线、剖面线等。
当然，对于不同的绘图要求，线宽的选择也会有所不同，需要根据具体情况进行调整。
三、CAD图纸线宽标准的应用。
1. 线宽的设置方法。
在CAD绘图软件中，设置线宽通常是通过图层属性进行实现的。
用户可以根据需要创建不同的图层，并在图层属性中设置不同的线宽。
这样可以使绘图过程更加灵活，便于对不同线条进行精细化控制。
2. 线宽的调整技巧。
在实际绘图过程中，有时候可能需要对线宽进行调整。
这时，可以通过修改图层属性来实现。
另外，一些CAD绘图软件还提供了直接修改线宽的功能，用户可以根据需要随时进行调整。
四、总结。
CAD图纸线宽标准是CAD绘图中非常重要的一部分，它直接关系到图纸的显示效果和打印质量。
合理的线宽设置可以使图纸更加清晰、美观，便于阅读和理解。
电气CAD绘中的线型和线宽设置
电气CAD绘中的线型和线宽设置在进行电气CAD绘图的过程中，线型和线宽的设置是非常重要的，它们能够直接影响绘图的质量和可读性。
线型主要是指线段的样式，而线宽则是指线段的宽度。
正确的线型和线宽设置能够使得电气CAD绘图更加清晰、准确，方便人们对图纸进行分析和理解。
1. 线型的设置线型的设置主要包括线段的类型和样式。
在电气CAD绘图中，常用的线型有实线、虚线和点线。
实线表示可见线段，虚线表示隐藏线段，点线则用于标志一些特殊的线段，如辅助线等。
对于实线，在绘制主要线段时应使用。
通过实线，可以清晰地显示出电路图的主要构成部分和连接关系。
对于虚线，在绘制隐藏的线段时应使用。
电气CAD图纸中，有些线段由于特殊要求或遮挡而无法直接观察到，这时就需要使用虚线来表示。
虚线能够准确地表达线段的位置和方向，提高图纸的可读性。
对于点线，它常用于标志一些特殊的线段。
比如，可以用点线来表示电气CAD图纸中的辅助线，辅助线并不参与真实的电路连接，但可以帮助我们更好地理解电路的结构和布线。
2. 线宽的设置线宽是指线段的宽度，它是用来区分不同类型的线段并提高图纸的可读性。
常用的线宽有细线、中线和粗线。
一般来说，细线用于表示图纸上的线段，如标识线、导线、电线等。
细线能够在有限的空间内提供较好的视觉效果，使得图纸看起来更加整洁。
中线是比细线稍微宽一些的线型，主要用于表示电气CAD图纸中的轮廓线和一些辅助线。
中线能够更好地突出图纸中的线条，使得图纸的结构更加明确。
粗线是较为宽阔的线型，一般用于表示电路图中的主要线段，如主干线、主要部件之间的连线等。
粗线能够吸引人们的注意，使得图纸上的主要部分更加突出。
除了细线、中线和粗线，我们还可以根据需要自定义线宽。
在特殊情况下，可能需要使用到其他宽度的线段，这时可以根据实际需求进行设置。
3. 线型和线宽的选择在电气CAD绘图中，线型和线宽的选择需要根据绘制图纸的具体要求和使用环境来确定。
首先，要根据图纸的实际需要选择线型。
CAD中的线型与线宽设置
CAD中的线型与线宽设置在CAD软件中，线型和线宽是非常重要的设计元素。
线型决定了线的外形，而线宽决定了线的粗细。
正确设置线型和线宽能够使设计更加清晰、易读，并且能够传达更多的信息。
在开始绘制图形之前，我们可以通过打开线型和线宽设置菜单来调整其参数。
这个菜单通常位于CAD软件的工具栏中，点击后会弹出一个对话框。
在对话框中，我们可以选择不同的线型和线宽，以及自定义一些特定的参数。
线型是CAD绘图中的基本元素之一。
它决定了绘图中线的样式。
常见的线型有实线、虚线和点线等等。
不同的线型在绘图中具有不同的作用，可以用于区分不同部分，或者表示特定的特征。
例如，在建筑设计中，我们可以使用虚线来表示隐藏的构造部分，使用实线来表示实体的墙体和结构。
设置线型非常简单。
在线型设置菜单中，我们可以选择CAD软件提供的默认线型，或者自定义一些特定的线型。
自定义线型可以根据需要调整线的样式、间隔和长度。
例如，我们可以创建一个实线间隔虚线的线型，或者创建一个波浪线型来表示水面。
线宽是指线的粗细程度。
在CAD绘图中，我们可以根据需要调整线的粗细，使其更适合于不同的设计要求。
线宽通常是以毫米为单位进行设置的，常用的线宽有0.25mm、0.5mm、0.7mm等。
正确设置线宽可以提高图纸的可读性。
例如，在机械设计中，我们可以使用较粗的线宽来表示边界和外形，使用较细的线宽来表示细节和注释。
这样可以使设计更清晰，并且更容易被理解。
线型和线宽的设置可以应用于不同的CAD设计中。
无论是建筑设计、机械设计还是电气设计，这些参数都是必不可少的。
通过正确设置线型和线宽，我们可以传达更多的信息，并且使设计更加易读。
这里有几个关于线型和线宽设置的技巧可以帮助您更好地应用它们：1.合理选择线型和线宽。
根据设计要求选择合适的线型和线宽，使图纸更具有表现力和清晰度。
2.注意线型的连续性。
当绘制虚线时，要确保虚线的间隔和长度是连续的，以免出现断断续续的情况。
设计图纸线宽要求
设计图纸的表示方法来源：广州大学建筑给水排水工程课程网站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅面与编排顺序1).图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面及图框尺寸采用表1的数据。
表1 常用图纸尺寸及图框大小(2) 需要微缩复制的图纸，其一条边上应附有一段准确米制尺度，四条边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。
(3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定。
表2 图纸长边加长尺寸(mm)2).图纸编排顺序，应符合《房屋建筑制图统一标准》。
工程图纸应按专业顺序编排。
一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等。
各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。
2．常用线型、线宽及用途基本线宽b应根据图纸类别、比例和复杂程度，按照《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽及用途见表3。
表3 常用线型、线宽及用途同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
3．比例建筑给水排水制图常用的比例，宜符合表4的要求。
在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。
4．字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定。
字体太大显得不美观、不协调，字体太小则无法辨认。
建筑给水排水工程图中，通常数字高为3.5mm或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字及表格中的文字高为5mm或7mm；图名字高为10mm或7mm。
cad线宽标准
cad线宽标准CAD线宽标准。
CAD软件作为一种专业的设计工具，广泛应用于建筑、机械、电子等领域。
在CAD设计中，线宽的设置是非常重要的，它直接影响着图纸的美观性和可读性。
因此，了解CAD线宽标准是每个CAD设计师都必须掌握的基础知识。
一、线宽的概念。
在CAD软件中，线宽是指绘图中线条的粗细程度。
通常情况下，线宽是以毫米或英寸为单位进行设置的。
在CAD设计中，线宽的选择直接影响着图纸的效果，合理的线宽设置可以使图纸清晰易读，提高设计效率。
二、CAD线宽的分类。
根据CAD软件的不同，线宽可以分为绝对线宽和相对线宽两种类型。
绝对线宽是指线条的实际宽度，通常以毫米或英寸为单位进行设置。
而相对线宽则是相对于绘图比例的线宽，通常以比例值进行设置。
在CAD设计中，根据实际需要选择合适的线宽类型非常重要。
三、CAD线宽的标准。
针对不同的绘图要求，CAD线宽有一定的标准。
在CAD设计中，通常会采用0.00mm、0.05mm、0.10mm、0.15mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.50mm等标准线宽。
这些标准线宽可以满足不同绘图需求，使图纸清晰易读。
四、CAD线宽的应用。
在CAD设计中，合理选择线宽非常重要。
一般来说，主体部分采用较粗的线宽，如0.25mm、0.30mm，可以突出其重要性；而细节部分则采用较细的线宽，如0.10mm、0.15mm，可以凸显其细节特征。
合理的线宽设置可以使图纸更加清晰易读，提高设计质量。
五、CAD线宽的调整。
在CAD设计中，调整线宽非常简单。
通常情况下，可以通过CAD软件的线宽设置功能进行调整，也可以通过修改图层属性来实现线宽的调整。
在进行线宽调整时，需要根据实际绘图需要选择合适的线宽值，以达到最佳的设计效果。
六、CAD线宽的注意事项。
在CAD设计中，线宽的选择需要注意以下几点，首先，要根据绘图比例和绘图要求选择合适的线宽；其次，要根据图纸的结构和内容进行线宽的搭配，突出主体部分；最后，要根据打印输出的要求选择合适的线宽，保证图纸的清晰度。
图纸幅面的要求
1．《图纸幅面的要求：一个工程设计，应以平、立、剖面图的大小来确定所采用的图的幅面，并在施工图设计之初就基本有图纸张数考虑。
同一个工程设计，一般不应多于两种图的幅面（目录应采用A4幅面），无论采用横幅还是竖幅图的图签均应放在图的右下角。
图纸宽度：在计算机绘图中，建筑均是以1：1以mm为单位来绘制的，所以设置线宽时应根据出图比例来设置，以达到最终出图的线宽是满足规范要求的。
例如：1：100的图纸墙线宽度设为50mm，1：200的图纸设为100mm。
注：最简单的方法，就是将不同粗细的线宽用不同的颜色来表示，将要加粗的线采用同一种颜色，不管出图比例如何变，最终的图线都是标准的粗细。
2．在建筑制图规范中对最终出图的线宽以有所规定，最常用的就是三种粗细的情况“粗、中粗、细”，粗线基本为0.5mm,主要用于〈1〉平、剖面中被剖切的主要构件轮廓线〈2〉建筑立面的外轮廓线〈3〉建筑大样中被剖切的主要部分的轮廓线〈4〉剖切符号。
中粗线基本为0.3mm，主要用于〈1〉建筑大样中被剖切的次要构件的轮廓线。
〈2〉建筑立面图中窗洞及立面主要转折处的阳角线。
细线计算机上设为0，主要用于以上两种情况以外的地方。
另外虚线一般用于表建施中不可见的但又有必要表达出来的轮廓线。
点画线主要用于轴线，中心线，对称线的表达。
立、剖面中的地平线或地面剖切线一般为1mm宽。
3．出图比例：建筑专业常用的比例有：平、立、剖面图1：100，1：150，1.：200（常用于方案图）；大样图1：20，1；30，1：25，1：50；总图1：500，1：1000。
局部放大图（从大样上引出）1：5，1：10 。
注：同一套图中，应尽量统一比例，比如：大样的比例最好不超两种情况。
一般楼梯间，厨房，卫生间大样比例为1：50，其他大样为1：25。
4．字体：建施图上的字体种类不宜过多，相同类别的标注应尽量采用同一种字体和大小。
如：标注房间名称，一般采用5mm高的仿宋字，图纸引注采用4mm高的仿宋字，图名一般为6~10mm高，比例宜注于图纸右侧，且字高应小于图名。
CAD绘图规范要求
（一）、基本要求
1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A ．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案 图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、 施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
二、线型：粗实线：0.3mm
1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）
2.室内外立面图的轮廓
3.建筑装饰构造详图的建筑物表面线。
中实线：0.15-0.18mm
1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
三、打印出图笔号1-10号线宽设置
1号 红色
0.1mm
6号 紫色
0.1-0.13mm
2号 黄色
3号 绿色
0.1-0.13mm
0.1-0.13mm
7号 白色
8.9号 灰色
0.1-0.13mm
0.05-0.1mm/
细实线：0.1mm
1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
细虚线：0.1-0.13mm
1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面3mm
1.中心线、对称线、定位轴线。
电气专业制图标准
电气专业制图标准一．图纸编制图纸一般参照下列顺序编制：目录、电气设计说明及材料表、系统图（一、二……）、平面图（动力平面图、照明平面图、消防平面图、接地平面图）；二．字体1.文字样式：STANDARD ,SHX字体：tssdeng.shx ,大字体：hztxt.shx ,宽高比例：0.7。
2.字高及设备块尺寸：1:100的图纸（字高400，设备块尺寸400）；1:150的图纸（字高400~600，设备块尺寸400~600）；1:200的图纸（字高600~800，设备块尺寸600~800）；其余比例的图纸按1:100的标准进行缩放。
三．图面表达1.导线宽度，应根据图纸比例选用：1:100及1:150的图纸，照明、动力、消防线宽0.6~1，接地、防雷线宽11:200的图纸，照明、动力、消防线宽0.8~1，接地、防雷线宽1 2.导线线型及颜色：普通照明线：红色应急照明线：红色动力插座线：黄色接地线：特殊线型防雷线：普通线型+图块报警联动总线：DC24V电源线路：消防电话线路：消防总线电话线路：消防广播线路：消火栓泵、排烟风机手动控制线：漏电火灾报警控制线：3.导线打断间距：1:100及1:150的图纸，导线打断间距300~5001:200的图纸，导线打断间距500~8004.标导线数：3根导线采用斜线数量表示，4根及以上采用数字表示1:100及1:150的图纸，字高4，宽高比0.71:200的图纸，字高8，宽高比0.75.配电箱和配电回路的编号：(1) 配电箱编号：x代表栋号或者地下室层数，a代表楼层数或者防火分区分区数，b代表序号动力配电箱xAPPa-b 动力配电箱xAPEa-b照明配电箱xALa-b 应急照明配电箱xALEa-b风机配电箱xFAPa-b 电梯配电箱xTAPa-b潜水泵配电箱xQAPa-b 卷帘门配电箱xJAPa-b(2) 低压出线回路编号：x代表栋号或者地下室层数，a代表序号xWL-a xWLE-a(3) 配电箱出线回路编号：a代表楼层数或者防火分区分区数，与该配电箱编号a统一，c代表序号xAPPa-b箱：Pa-c xAPEa-b箱：PEa-cxALa-b箱：La-c xALEa-b箱：LEa-cxFAPa-b箱：Fa-c xTAPa-b箱：Ta-cxQAPa-b箱：Qa-c xJAPa-b箱：Ja-c6.清理建筑图，把和本专业无关的东西删了，把建筑图各图层颜色改为8号色，新建一个“电”层，所有与本专业有关的制图均在本层上。
设计图纸要求的简单要求
常用
2:15:1
可用
2.5:1 4:1
三、制图字体
字体采用宋体或Tssdeng.shx体，标题采用宋体，其他采用Tssdeng.shx体，具体要求详见“图纸基本要求示意”。
文字样式要求如下。
表4文字样式要求
基本项目
名称
要求
宋体
样式名
STANDARD
SHX字体
Tssdeng.shx
大字体
tssdchn.shx
A3×4
420×1189
A4×3
297×630
A4×4
297×841
A4×5
210×1051
二、制图比例
常用比例一般采用表的规定。
表3比例规定
缩小比例
常用
1:101:2 1:5
1:10n1:（2×10n） 1:（5×10n）
可用
1:1.51:2.5 1:3 1:4
1:（1.5×10n）1:（2.5×10n） 1:（3×10n） 1:（4×10n）
SHX体
样式名
STANDARD
SHX字体
Tssdeng.shx
大字体
tssdchn.shx
其他要求
图纸字号详见表5宽度比例0.7，可根据实际调整
字体颜色
白色，特殊标注可调整
表5图纸字号要求单位为mm
图幅及字体
A0、A1图幅
A2、A3、A4图幅
图纸图名
5
5
图形图名
5
5
说明标题
5
5
说明条文
5
3.5
图形内文字标注
设计图纸要求
一、图纸幅面尺寸
优先采用表1所规定的基本幅面，必要时允许选用表2所规定的加长幅面。
CAD制图线型规定
CAD标准化为了提高工作效率、降低成本、保证我公司图面的统一性,特制定本标准。
本标准自签发之日起执行.第一章:CAD绘图与出图一、绘图规定A、颜色及线宽的规定：1、粗线(线宽设定0.5)：紫色（6号颜色)；蓝色（5号颜色）;240号；2、中粗线（线宽设定0.4)：黄色（2号颜色）；10号；120号；30号；3、细粗线(线宽设定0。
3）:11号； 71号；101号;122号；140号；160号；210号4、细线（线宽设定0。
18)：白色（7号颜色）以及其它未规定的所有颜色.5、特细线（线宽设定0.1)：浅灰色（9号颜色）、15号、31号；96号。
注:各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。
B、线型:1、除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。
2、点划线：轴线、中心线：线型dote，颜色:red.3、虚线：一般情况下用dash，颜色:180.4、双点划线：divide，颜色172。
C、图层设定（详附件A)D、字体与字高1、所有字型文件均使用TSSDCHN。
SHX字体，文字高宽比例统一为0。
7。
2、字体颜色统一为：white。
3、文字式样：图纸文字及所使用的地方必须遵照以下规定式样1:字高2.5，字型:TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样2：字高3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样3:字高4，字型：TSSD（图中说明。
项目总说明及各专业设计总说明用标准图框中的标准格式）式样4：字高4,字型：romant(轴线编号、剖面标注）式样5：字高6，字型：宋体（图形名称）式样6：字高3,字型：黑体（图签栏文字,标准格式，个人不可变更）4、各类标格的行距为1。
5 倍字高，例宽根据具体情况确定.5、每一行文字的行距为1。
cad线宽设置标准
cad线宽设置标准CAD线宽设置标准。
在CAD绘图中，线宽的设置是非常重要的。
正确的线宽设置可以使图纸更加清晰易读，提高绘图质量，也是绘图规范中的重要一环。
本文将介绍CAD线宽的设置标准，希望能对大家有所帮助。
首先，我们需要了解CAD中线宽的单位。
CAD中线宽的单位是毫米，通常情况下，我们使用的线宽有0.05mm、0.1mm、0.15mm、0.2mm、0.25mm、0.3mm、0.35mm、0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、0.9mm等。
在实际绘图中，我们需要根据不同的要求和标准来设置线宽。
其次，根据绘图的实际需要来设置线宽。
在CAD绘图中，通常会有一些标准的线宽设置，比如0.35mm用于绘制轮廓线，0.5mm用于绘制主尺寸线，0.25mm用于绘制辅助尺寸线等。
这些标准的线宽设置是根据绘图的要求和规范来确定的，我们需要严格按照标准来设置线宽，以保证绘图的准确性和规范性。
另外，还需要根据图纸的比例来设置线宽。
在CAD绘图中，通常会有一些标准的图纸比例，比如1:1、1:2、1:5等。
不同的图纸比例需要设置不同的线宽，以保证图纸的清晰度和美观度。
一般来说，图纸比例越大，线宽就应该越粗，图纸比例越小，线宽就应该越细。
最后，要注意线宽的搭配和统一。
在CAD绘图中，我们通常会使用多种线宽来绘制图纸，比如0.35mm、0.5mm、0.25mm等。
这些线宽的搭配和统一是非常重要的，它直接影响到图纸的整体效果。
因此，我们需要在绘图过程中，注意线宽的搭配和统一，以保证图纸的整体效果。
综上所述，CAD线宽的设置是非常重要的，它直接影响到绘图的质量和效果。
我们需要根据绘图的实际需要来设置线宽，严格按照标准来进行设置，同时要注意线宽的搭配和统一，以保证图纸的清晰度和美观度。
希望本文能对大家有所帮助，谢谢阅读！。
cad线型及线宽标准
cad线型及线宽标准CAD线型及线宽标准。
在CAD设计中，线型及线宽的标准是非常重要的，它直接影响着图纸的可读性和准确性。
本文将介绍CAD线型及线宽的标准，希望能对广大CAD设计者有所帮助。
一、线型标准。
