电缆载流量口诀
电缆载流量口诀
当截面为10平方毫米穿管时,则载流量为10×5×0.8═40安;若为高温,则载流量为10×5×0.9═45安;若是穿管又高温,则载流量为10×5×0.7═35安。1 ?, f6 f/ e3 g3 c# i, G
(3)对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。
还有一种情况是两种条件都改变(穿管又温度较高)。则按①计算后打八折,再打九折。或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。这也可以说是穿管温度,**折的意思。 F: z" j4 y" N3 K5 Y+ I; |$ R
例如 铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5 × 0.8 = 40)
铜线升级算。 1 o: u3 N( U6 Z0 a$ _4 E( B6 ?# ^& C
说明 口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面(平方毫米)排列如下:
1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185……
导体载流量的计算口诀 * Z5 L" m( o' U" z7 D
1. 用途:各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算 也较复杂。
电缆的安全载流量简单口诀
电缆的安全载流量简单口诀10下五,100上二,25、35四三界,70、95二倍半,穿管温度八九折,铜线升级算,裸线加一半。
说明:口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列:1、1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下: 从下面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
..10、16-25、35-50、70-95、120......五倍、四倍、三倍、两倍半、二倍....从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。
但实际不到四倍(按手册为97 安)。
而35 则相反,按口诀是三倍,即105 安,实际是117 安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的较始(左)端,实际便不止五倍〈较大可达20安以上〉,不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
②从这以下,口诀便是对条件改变的处理。
本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。
请叙述电线电缆安全载流量口诀
请叙述电线电缆安全载流量口诀以下是为您生成的十个关于电线电缆安全载流量的口诀:1. 一平方线走五安,轻松负载无负担。
二平方线十安流,小电器们乐无忧。
三平方线十五安,普通照明光灿烂。
四平方线二十安,一般家电能承担。
五平方线二十五安,稍大电器也不颤。
六平方线三十安,功率稍高心不担。
记住这些小诀窍,用电安全不会乱。
2. 一线五安是基准,好似小孩慢慢走。
二线十安步稍快,如同少年活力在。
三线十五安稳健,仿佛青年有力量。
四线二十安变强,好比壮年责任扛。
五线二十五安大,如同中年能力佳。
六线三十安顶呱呱,好似长者经验夸。
安全载流心中挂,电线安稳不害怕。
3. 一平方线五安妙,像只小鸡轻轻跳。
二平方线十安到,似只小鸭慢慢跑。
三平方线十五安俏,如只小狗欢叫闹。
四平方线二十安好,像只小猫蹦又跳。
五平方线二十五安牢,似只小羊吃青草。
六平方线三十安高,如同小牛力气傲。
电线载流要记牢,安全用电没烦恼。
4. 一平方,五安伴,好比水滴一点点。
二平方,十安现,如同小溪流不断。
三平方,十五安添,仿佛小河流潺潺。
四平方,二十安连,好似中河波浪翻。
五平方,二十五安延,如同大河奔向前。
六平方,三十安全,好像大江勇无前。
记住载流不冒险,用电平安乐无边。
5. 一平方线载五安,就像星星光点点。
二平方线十安转,好似月牙弯又弯。
三平方线十五安灿,如同半月挂天边。
四平方线二十安满,好像满月亮闪闪。
五平方线二十五安宽,如同太阳照人间。
六平方线三十安全,好似明灯永璀璨。
电线载流记心间,安全用电每一天。
6. 一平方,五安量,像颗糖果甜心房。
二平方,十安强,如同面包能饱尝。
三平方,十五安棒,仿佛蛋糕滋味香。
四平方,二十安旺,好似披萨人人抢。
五平方,二十五安爽,如同汉堡能量藏。
六平方,三十安靓,好像巨无霸满仓。
电线载流别瞎撞,安全用电永保障。
7. 一平方线五安行,好像微风轻轻迎。
二平方线十安停,如同春风暖心灵。
三平方线十五安挺,仿佛夏风凉身影。
四平方线二十安猛,好似秋风爽意浓。

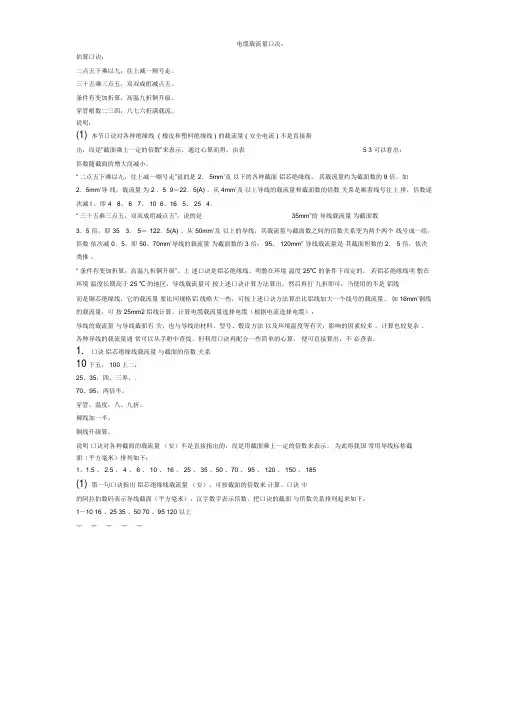

电缆载流量对照表及选线口诀.docx
电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线 ( 橡皮和塑料绝缘线 ) 的载流量 ( 安全电流 ) 不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表 5 3 可以看出:倍数随截面的增大而减小。
“ 二点五下乘以九,往上减一顺号走”说的是 2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的 9 倍。
如2.5mm’导线,载流量为 2 .5×9=22.5(A) 。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减 l ,即 4× 8、 6× 7、 10×6、16× 5、 25 ×4。
“ 三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数3.5 倍,即 35× 3. 5= 122.5(A) 。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减 0.5。
即 50、70mm’导线的载流量为截面数的 3 倍; 95、120mm” 导线载流量是其截面积数的 2. 5 倍,依次类推。
“ 条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25 ℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按 25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
电缆载流量对照表及选线口诀
电缆载流量口决: 估算口诀: 二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指 出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表 5 3 可以看出: 倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是 2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的 9 倍。
如 2.5mm’导线,载流量为 2.5×9=22.5(A)。
从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排, 倍数逐次减 l,即 4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五,双双成组减点五”,说的是 35mm”的导线载流量为截面数的 3.5 倍,即 35×3.5=122.5(A)。
从 50mm’及以上的导线,其载流量与截 面数之间的倍数关系变为两个两个线号成一组,倍数依次减 0.5。
即 50、70mm’ 导线的载流量为截面数的 3 倍;95、 120mm”导线载流量是其截面积数的 2.5 倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温 度 25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区, 导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线 而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出 比铝线加大一个线号的载流量。
如 16mm’铜线的载流量,可按 25mm2 铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆): 导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度 等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中 查找。
电缆的载流口诀
关于电气线缆的载流量的口诀:
十下五,百上二,二五三五四三界,七零九五两倍半,铜线升级算,裸线加一半,穿管温度八九折。
十下五:意思是单根横截面为十平方毫米或者以下的铝芯线它的载流量为它的横截面乘以五。
百上二:意思是单根横截面超过一百平方毫米的铝芯线它的载流量为它的横截面乘以二。
二五三五四三界:意思是单根横截面为25平方毫米的铝芯线它的载流量为它的横截面乘以4;单根横截面35平方毫米的铝芯线它的载流量为它的横截面乘以3。
七零九五两倍半:意思是单根横截面为七十平方毫米或者九十五平方毫米的铝芯线它的载流量为它的横截面乘以二点五。
铜线升级算:意思是如果是单根铜芯导线,它的载流量为截面比它大一个等级的铝芯线的载流量。
裸线加一半:意思是如果导线是以没有外皮的方载流的话,它的载流量为同等级同截面导线载流量的1.5倍。
穿管温度八九折:意思是导线如果以穿管的敷设方式,它的载流量就要打八者了;如果导线工作的环境温度相对有点高的话就要打九折了(一般温度是以20度为标准,越高载流越小)。
一般电力电缆或者电线的截面等级为:1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 单位是平方毫米。
一般载流量和电缆的敷设方式、电缆的敷设距离、设备容量、电缆型号和质量有关系。
以上仅供参考,只是电缆大至的估算口诀。
电线电缆载流量估算口诀
1工作温度30℃,长期连续90%负载下的载流量如下:1.5平方毫米――13A2.5平方毫米――26A4平方毫米――32A6平方毫米――47A16平方毫米――92A25平方毫米――120A35平方毫米――150A2电流换算功率:1A=220W,10A=2200W,依此类推。
例如:如果载流量是14A的铜线,就是:220W×14=3080W, 那么1.5平方铜线功率是3.08千瓦。
国标允许的长期电流:4平方是 25-32A6平方是 32-40A其实这些都是理论安全数值,极限数值还要大于这些的。
2,5平方的铜线允许使用的最大功率是:5500W。
4平方的8000W,6平方9000W也没问题。
40A的数字电表正常9000W绝对没问题.机械的12000W也不会烧毁的。
3铜芯电线允许长期电流:2.5 平方毫米(16A~25A)4平方毫米(25A~32A)6平方毫米(32A~40A)举例说明:1、每台计算机耗电约为200~300W(约1~1.5A),那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电,否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线,因此,同时开启的家用电器不得超过25A(即5500瓦),有人将房屋内的电线更换成6平方毫米的铜线是没有用处的,因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线,因此,同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是:空调5A(1.2匹),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机10A,电开水器4A。
在电源引起的火灾中,有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件5~10年必须更换(比如插座、空气开关等)。
4铜芯电线电缆载流量标准电缆载流量口决估算口诀:二点五下乘以九,往上减一顺号走。
电缆电线的载流量计算口诀
电缆电线的载流量计算口诀
1.环境温度考虑法
根据不同环境温度下的载流量,可以使用下面的计算公式:
I = I_ref × K_T × K_C × K_P × K_A
其中,I为实际载流量,I_ref为参考载流量,K_T为温度系数,K_C 为拟合系数,K_P为土壤散热系数,K_A为海拔系数。
2.截面积法
I=K×S
其中,I为载流量,K为系数,取决于电线的材料和工作条件,S为电线的截面积。
3.电导率法
根据电线的电导率,可以采用以下公式计算载流量:
I=K'×G
其中,I为载流量,K'为系数,取决于电线的材料和工作条件,G为电线的电导率。
4.等效电流法
通过将电缆电线与等效电阻串联,求得等效电流,然后根据等效电流和电缆电线的长度、散热条件等参数得出实际载流量。
计算载流量时,应根据实际工况选择合适的计算方法,并结合电缆电线的特性参数进行计算,以确保电缆电线的安全运行。
此外,为了确保电缆电线的安全使用,还需要考虑以下因素:
-线路长度:较长的线路会引起电压降低,需要在计算载流量时考虑
这个因素。
-散热条件:电缆电线在不同的散热条件下,其载流量也会有所不同,因此需要对散热系数进行综合考虑。
总之,电缆电线的载流量计算过程较为复杂,需要综合考虑多个因素,并结合具体情况选择合适的计算方法。
在实际应用中,应参考相关的标准
和规范,确保电缆电线的安全运行。
电缆载流量
电缆载流量二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是"截面乘上一定的倍数"来表示,通过心算而得。
由表53可以看出:倍数随截面的增大而减小。
"二点五下乘以九,往上减一顺号走"说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5某9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4某8、6某7、10某6、16某5、25某4。
"三十五乘三点五,双双成组减点五",说的是35mm"的导线载流量为截面数的3.5倍,即35某3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm"导线载流量是其截面积数的2.5倍,依次类推。
"条件有变加折算,高温九折铜升级"。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
______一般铜线安全计算方法是:2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A6平方毫米铜电源线的安全载流量--48A10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A25平方毫米铜电源线的安全载流量--120A。
电缆载流量表及口诀
电缆载流量对照表(勿转)电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
电缆载流量对照表及选线口诀
电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为 2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、 25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、 120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
电缆载流量对照表及选线口诀
电缆载流量对照表电缆载流量口决:估算口诀:二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
计算电缆载流量选择电缆(根据电流选择电缆):导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
电缆载流量计算公式
电缆的载流量估算口诀:之杨若古兰创作
二点五下乘以九,往上减一顺号走.
三十五乘三点五,双双成组减点五.
条件有变加折算,高温九折铜升级.
穿管根数二三四,八七六折满载流.
说明:
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出,而是“截面乘上必定的倍数”来暗示,通过默算而得.可以看出:倍数随截面的增大而减校“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2.5mm’导线,载流量为2.5×9=22.5(A).从4m m’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变成两个两个线号成一组,倍数顺次减0.5.即50、
70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,顺次类推.
“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.若铝芯绝缘线
明敷在环境温度持久高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算.。
电缆载流量及其他计算
电缆载流量及其他计算电缆载流量:电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。
估算口诀二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。
由表5 3可以看出:倍数随截面的增大而减小。
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为 2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于 25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
"穿管根数二三四,八七六折满载流。
意思是在穿管敷设两根、三根、四根电线的情况下,其载流量分别是电工口决计算载流量(单根敷设)的80%、70%、60%。
电缆载流量计算公式
电缆的载流量估算口诀:之邯郸勺丸创作二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出,而是“截面乘上一定的倍数”来暗示,通过心算而得。
可以看出:倍数随截面的增大而减校“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4m m’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变成两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
电缆载流量计算公式
二点五下乘以九,往上减一顺号走。
三十五乘三点五,双双成组减点五。
条件有变加折算,高温九折铜升级。
穿管根数二三四,八七六折满载流。
说明:
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。
可以看出:倍数随截面的增大而减校
“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。
如2.5mm’导线,载流量为2.5×9=22.5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。
从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。
即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。
“条件有变加折算,高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量,可按25mm2铝线计算。
电缆载流量计算口诀
电缆载流量计算口诀
1.口诀一:根据电缆截面积计算载流量
电缆截面积乘以载流量系数得电缆的额定载流量,密度乘以额定载流
量得电缆的最大运行载流量。
2.口诀二:计算单芯电缆的载流量
单芯电缆的载流量等于截面积乘以载流量系数,再乘以电缆敷设方式
的修正系数。
3.口诀三:计算多芯电缆的载流量
多芯电缆的载流量等于单芯电缆的载流量乘以对称修正系数和并排修
正系数。
4.口诀四:计算敷设在地面上的电缆的载流量
敷设在地面上的电缆的载流量等于电缆的额定载流量乘以地表修正系数。
5.口诀五:计算埋地电缆的载流量
埋地电缆的载流量等于电缆的额定载流量乘以敷设在地下的修正系数。
6.口诀六:计算电缆的热稳定电流
电缆的热稳定电流等于电缆的额定载流量乘以电流修正系数。
7.口诀七:计算电缆的短路电流
电缆的短路电流等于电缆的额定载流量乘以短路电流修正系数。
8.口诀八:计算电缆的瞬时热稳定电流
电缆的瞬时热稳定电流等于电缆的额定载流量乘以瞬时热稳定电流修正系数。
以上是一些常见的电缆载流量计算口诀,可以帮助工程师快速准确地计算电缆的载流量。
当然,在实际工程中,还需要根据具体情况考虑各种修正系数和特殊要求,以获得更准确的计算结果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电缆载流量口诀
工作电流及计算
电(线)缆工作电流计算公式:
单相
I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)
三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)
一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。
也就是说在单相电路中,每1平方毫米的铜导线可以承受1KW功率荷载;三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大,每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀:
十下五(十以下乘以五)
百上二(百以上乘以二)
二五三五四三界(二五乘以四,三五乘以三)
七零九五两倍半(七零和九五线都乘以二点五)
穿管温度八九折(随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九)
铜线升级算(在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算)
裸线加一半(在原已算好的安全电流数基础上再加一半)。
