东南大学预应力拉索施工--会议交流讲解学习69页PPT
预应力施工教材
（4）整束穿——对于短束常用，但整束重量较大，穿 束较困难。 （5）水平超长束的穿束——用“网套”和“穿束 机” （6）竖向超长束的穿束——宜“整束从上向下” 穿束 4.4.3.3 预应力筋张拉105P164 持荷2分钟 0 . con con 1） 张拉程序 0 103 .
屈服负 伸长率 直径 钢绞线 整根破 钢绞线 钢绞线公 （%） 荷 允许 理论重 强度级别 断荷载 称直径 公称截面 （Kn) L=600 （N/mm2） 偏差 积（mm2） 量 （mm） （mm） （k3;0.40 -0.20
89.45
139.93
0.697
1.091
1570 1670 1470
《混凝土结构工程施工及验收规范》(GB50204-2002) 第6.2.2条也有相同的规定:即 η a ≥0.95, ε apu ≥2.0％ 2）锚固性能试验 P154 （1） 试验设备——台座（3000mm）； 测力设备和测伸长仪器（如X-Y记录仪等）。
（2） 试验方法 * 穿入预应力筋，在一端安装张拉千斤顶（主动态）
2) 液压张拉机 （1）拉杆式千斤顶-----如 YL-60 （2）穿心式千斤顶 ----- 如YC-600 YCW-100型等 （3）锥锚式千斤顶 ----- 如YZ-85型 （4）大孔径穿心式千斤顶-----YWC-250 （5）前卡式千斤顶 -----YCN-25
前卡式千斤顶
穿心式千斤顶 锥锚式千斤顶
7
40～43
10～11
6.7～7.3
1）钢绞线 按根数分:二根～七根 ； 按直径分:Φ J 6～Φ J 15,最大直径达Φ J 28 (中间加 大0.2mm)； 按强度分——由fptk=1470 N/mm2～1860 N/mm2 ， δ 600≥3.5%： 按松弛程度分 ——普通松弛：1000小时应力损失为8： 低松弛：1000小时应力损失为2.5
2024年度-预应力先张法预应力混凝土工程课件pptx
05
施工质量检查与验收规 范解读
20
施工过程质量检查项目和方法
原材料检查
对进场的预应力筋、锚具、夹具 等原材料进行外观、尺寸、性能 等项目的检查，确保符合设计要
求和相关标准。
张拉设备检查
对张拉设备进行标定和检查，确保 其精度和稳定性满足施工要求。
施工过程监控
对预应力筋的张拉过程进行实时监 控，记录张拉力和伸长值等数据， 确保张拉质量。
力学性能
预应力筋应具有足够的强 度、塑性和韧性，以满足 张拉和锚固要求。
耐腐蚀性
预应力筋应具有良好的耐 腐蚀性，以保证在恶劣环 境下长期使用的安全性。
检验标准
预应力筋应按照相关国家 标准进行检验，包括外观 质量、尺寸偏差、力学性 能等指标。
14
预应力筋加工和存放注意事项
加工
预应力筋的加工应符合设计要求，包括下料长度、弯曲半径、锚固长度等。加 工过程中应避免损伤和污染。
张拉力不足或过大
可能是由于设备故障、传感器失灵或人为操作失误导致。解 决措施包括检查设备、更换传感器、加强操作人员培训等。
张拉位移超标
可能是由于预应力筋长度不足、锚具松动或混凝土强度不足 导致。解决措施包括更换合格的预应力筋和锚具、加强混凝 土养护等。
持荷时间不足
可能是由于施工进度要求过紧或操作人员疏忽导致。解决措 施包括合理安排施工进度、加强操作人员培训等。
02
特点
03
提高构件的抗裂度和刚度
04
减小构件的变形
05
提高构件的耐久性
06
节约材料，减轻自重 4
预应力原理与分类
• 原理：通过张拉钢筋对混凝土施加预压应力，使混凝土在受拉区产生预压应变，从而在外荷载作用下产生预压应力。
2024版预应力张拉施工ppt课件
加强质量检测和监控
加强预应力材料和设备的质量检测和 监控，确保施工质量和安全。
推广预应力张拉施工新技术
积极推广预应力张拉施工新技术、新 工艺，提高施工效率和质量，降低施 工成本。
04 预应力张拉施工质量控制 要点
质量标准与验收规范解读
01
02
03
国家和行业标准
《混凝土结构工程施工质 量验收规范》、《预应力 混凝土用钢材》等。
06 预应力张拉施工案例分析
成功案例分享及经验总结
案例一
某大桥预应力张拉施工
02
工程概况
介绍大桥的基本情况，包括桥梁类型、 跨径、结构形式等。
01
经验总结
总结该案例在预应力张拉施工方面的 成功经验，如技术创新、团队协作、 安全管理等。
05
03
预应力张拉方案
详细阐述预应力张拉的设计方案，包 括张拉工艺、张拉顺序、张拉控制应 力等。
地方和企业标准
各地根据实际情况制定的 地方标准和企业内部标准。
验收规范
包括张拉设备、张拉工艺、 张拉顺序、张拉应力、持 荷时间、锚固方式等方面 的验收规范。
常见质量问题分析及预防措施
锚具夹片质量不稳定
选用优质锚具夹片，严格控制其硬 度、强度、耐磨性等性能指标。
混凝土浇筑质量差
采用高精度张拉设备，严格控制张 拉应力，确保达到设计要求。
锚固和压浆
在张拉完成后，对锚具进行锚固，然后对孔道进行压浆，确 保预应力钢绞线与混凝土之间的粘结牢固。
工艺流程优化建议
采用智能化张拉设备
引入智能化张拉设备，实现张拉力的 自动控制和记录，提高施工精度和效 率。
优化张拉顺序和锚固方式
根据工程实际情况，优化张拉顺序和 锚固方式，减少施工过程中的应力损 失和变形。

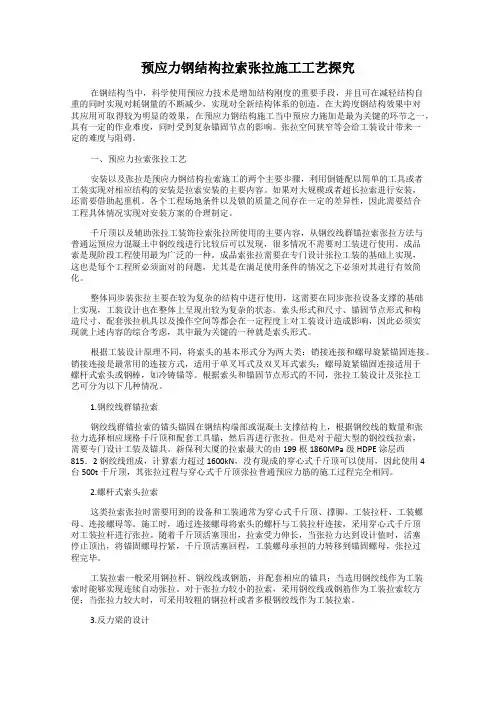

预应力钢结构拉索张拉施工工艺探究
预应力钢结构拉索张拉施工工艺探究在钢结构当中，科学使用预应力技术是增加结构刚度的重要手段，并且可在减轻结构自重的同时实现对耗钢量的不断减少，实现对全新结构体系的创造。
在大跨度钢结构效果中对其应用可取得较为明显的效果，在预应力钢结构施工当中预应力施加是最为关键的环节之一，具有一定的作业难度，同时受到复杂锚固节点的影响。
张拉空间狭窄等会给工装设计带来一定的难度与阻碍。
一、预应力拉索张拉工艺安装以及张拉是预应力钢结构拉索施工的两个主要步骤，利用倒链配以简单的工具或者工装实现对相应结构的安装是拉索安装的主要内容。
如果对大规模或者超长拉索进行安装，还需要借助起重机。
各个工程场地条件以及锁的质量之间存在一定的差异性，因此需要结合工程具体情况实现对安装方案的合理制定。
千斤顶以及辅助张拉工装饰拉索张拉所使用的主要内容，从钢绞线群锚拉索张拉方法与普通运预应力混凝土中钢绞线进行比较后可以发现，很多情况不需要对工装进行使用。
成品索是现阶段工程使用最为广泛的一种。
成品索张拉需要在专门设计张拉工装的基础上实现，这也是每个工程所必须面对的问题，尤其是在满足使用条件的情况之下必须对其进行有效简化。
整体同步装张拉主要在较为复杂的结构中进行使用，这需要在同步张拉设备支撑的基础上实现，工装设计也在整体上呈现出较为复杂的状态。
索头形式和尺寸、锚固节点形式和构造尺寸、配套张拉机具以及操作空间等都会在一定程度上对工装设计造成影响，因此必须实现就上述内容的综合考虑，其中最为关键的一种就是索头形式。
根据工装设计原理不同，将索头的基本形式分为两大类：销接连接和螺母旋紧锚固连接。
销接连接是最常用的连接方式，适用于单叉耳式及双叉耳式索头；螺母旋紧锚固连接适用于螺杆式索头或钢棒，如冷铸锚等。
根据索头和锚固节点形式的不同，张拉工装设计及张拉工艺可分为以下几种情况。
1.钢绞线群锚拉索钢绞线群锚拉索的锚头锚固在钢结构端部或混凝土支撑结构上，根据钢绞线的数量和张拉力选择相应规格千斤顶和配套工具锚，然后再进行张拉。
东南大学预应力拉索施工--会议交流-PPT课件
弦支穹顶径向索、环向索安装完成
东南大学土木工程学院施工研究所 南京东大现代预应力有限责任公司
二、拉索施工的创新
东南大学土木工程学院施工研究所
南京东大现代预应力工程公司
21
1 选择36根径向索同步张拉
（1）弦支穹顶体系中的径向索、环索及撑杆为一有机整体， 索力与撑杆轴力是密切相关的，相互影响、互为依托。因此拉索 张拉方法有：撑杆调节法、环向索张拉法和径向索张拉法。 武汉体育馆
南京东大现代预应力工程公司
13
弦支穹顶下部索杆体系各部件安装步骤
步骤一：撑杆上节点安装
东南大学土木工程学院施工研究所 南京东大现代预应力工程公司
14
弦支穹顶下部索杆体系各部件三维视图
东南大学土木工程学院施工研究所 南京东大现代预应力工程公司
15
先 装 撑 杆
再安装环索
步骤二：撑杆下节 点安装
东南大学土木工程学院施工研究所 南京东大现代预应力工程公司
安 装 径 向 钢 拉 杆
16
弦支穹顶撑杆吊装
东南大学土木工程学院施工研究所 南京东大现代预应力有限责任公司
弦支穹顶环索吊装
东南大学土木工程学院施工研究所 南京东大现代预应力有限责任公司
弦支穹顶环索在楼面放索
东南大学土木工程学院施工研究所 南京东大现代预应力有限责任公司
径向钢拉杆张拉力（单位：kN） 张拉程序 计算状态 理论施工张拉力 外环 573 602 726 762 中环 241 253 265 278 内环 152 160 162 170
25
第一次循环张拉
实际施工张拉力 理论施工张拉力 第二次循环张拉 实际施工张拉力
东南大学土木工程学院施工研究所
预应力张拉ppt课件
7
压浆
压浆前应对孔道进行清洁处理
压浆所用的配合比必须经监理工程师验
证合格后方可适用；压浆使用活塞式压
浆泵，运转正常并能达到所需压力时，
才能正式压浆。压浆时将另一头的通气
口打开，使孔道内排气畅通，使出浆端
排出空气—水—稀浆，直到排出的水泥
18
预应力钢绞线制作（二）
穿束前，将孔道内的污物和积水清理干净， 以确保孔道畅通；穿束工作采用人工直接穿束，钢绞线在孔 道两端伸出的长度要大致相等且满足千斤顶工作长度要求(0.6m)。
19
锚具
• 锚具采用设计规定的YM锚具，夹片必须附有产品合格证，校对实物检验 型号、规格、硬度、质量、外观要求等。
• 为了检查孔道内水泥浆的实际密度，压浆后应查清孔道内的注浆数量及从 出浆口检查水泥浆的密实情况，如有不实应及时处理和纠正。孔道压浆时， 工人应戴防护眼镜，以免水泥浆喷伤眼镜。压浆完毕后应认真填写施工记 录。
• 压浆每工作班试件不少于3组（40×40×160mm）。
24
封端
封端按照如下顺序进行
• 1、清理梁端：封端前应将梁端水泥浆和污垢冲洗干净，并将端面砼凿毛，以便于 新老混凝土衔接。
• 张拉
• 张拉顺序按规定的束号顺序进行，张拉时，及时填写施工记录。且张拉时要检查构件弯曲变形，如 发生异常情况必须停止张拉、分析原因，待问题解决后方可继续张拉。
• 实际伸长值与理论伸长值的差值为±6%。 • 每束钢绞线中钢丝的断丝或滑丝不超过1丝，每个断面断丝之和不超过该断面的钢丝总数的1%。
22
• 2、设置端部钢筋网：为固定钢筋网位置，可将部分箍筋点焊在锚垫板上，但不容 许焊在锚圈上。
预应力培训PPT课件
第4页/共37页
2、设备准备 （1）张拉设备的选定：
张拉千斤顶：千斤顶的额定油压、张拉力、行程、外形尺寸。为保证安全可靠， 千斤顶额定张拉力一般取预应力筋张拉力的1.2~1.5倍，行程不小于预应力筋的伸长 量。
油泵：能稳定提供的最大油压。 压力表：选用耐震型油压表，量程一般为最大油压的1.5~2.0倍，最大油压即可 认为是张拉时千斤顶活塞端面承受的最大压力强度。油压表精度等级有0.2、0.4、 1.0、1.5四级，施工时一般考虑张拉力误差不超过设计值的5%，所以必须选择适当 的压力表，使其精度等级和测量范围与张拉力相适应。
第29页/共37页
八、管道压浆
采用真空辅助管道压浆，压浆时间为终张拉后的24h~48h。 1、管道压浆材料 （1）管道压浆料 由水泥、高效减水剂、微膨胀剂、矿物掺合料等多种材料组成的混合料。施工 时按一定的比例与水混合均匀，用于后张拉梁预应力管道填充的压浆材料。
第30页/共37页
（2）管道压浆剂 由高效减水剂、微膨胀剂、矿物掺合料等多种材料组成的混合料。施工时按一 定的比例与水泥、水混合均匀，用于后张拉梁预应力管道填充的压浆材料。 2、原材料要求 原材料有供应厂家提供的出厂检验合格证，并按相关检验项目、检验批次，严 格执行原材料进场检验。
第22页/共37页
张拉的有关规定： 1、张拉前梁体如有缺陷要先行修补，合格后将锚垫 板和锚下管道或大部位的灰浆清除干净，特别是注浆 口要清理干净。 2、高压油表必须经过校验合格，期限为一周；千斤 顶、油泵、油表必须进行配套校正，期限为一月，每 个千斤顶配两块油表，千斤顶与油表不得混用。 3、张拉时必须有专人负责填写张拉记录。 4、高压油管必须经过检验合格，不合格不得使用。 5、张拉时，千斤顶后不得站人，不得踏踩高压油管。
预应力张拉施工课件
预应力张拉施工课件一、教学内容本节课的教学内容来自于小学数学教材第七章《几何图形》的第三节《预应力张拉施工》。
本节课主要讲解预应力张拉施工的基本原理和方法，以及预应力混凝土结构的特点和应用。
具体内容包括：预应力张拉施工的定义、预应力张拉施工的原理、预应力张拉施工的方法、预应力混凝土结构的特点和应用等。
二、教学目标1. 让学生了解预应力张拉施工的基本原理和方法，理解预应力混凝土结构的特点和应用。
2. 培养学生运用数学知识解决实际问题的能力，提高学生的实践操作能力。
3. 培养学生合作学习、积极探究的学习习惯，提高学生的自主学习能力。
三、教学难点与重点重点：预应力张拉施工的基本原理和方法，预应力混凝土结构的特点和应用。
难点：预应力张拉施工的具体操作方法，预应力混凝土结构的受力分析。
四、教具与学具准备教具：预应力张拉施工的模型、图片、视频等。
学具：笔记本、笔、计算器等。
五、教学过程1. 实践情景引入：通过展示预应力张拉施工的模型、图片和视频，引导学生了解预应力张拉施工的定义和作用。
2. 讲解原理：通过讲解预应力张拉施工的原理，使学生理解预应力混凝土结构的工作原理。
3. 方法讲解：讲解预应力张拉施工的具体方法，让学生了解预应力张拉施工的操作步骤。
4. 例题讲解：通过例题讲解，使学生掌握预应力混凝土结构的受力分析和设计方法。
5. 随堂练习：布置随堂练习题，让学生运用所学知识解决实际问题。
6. 课堂讨论：组织学生进行课堂讨论，分享学习心得和解决问题的方法。
六、板书设计板书设计如下：1. 预应力张拉施工的定义和作用2. 预应力张拉施工的原理3. 预应力张拉施工的方法4. 预应力混凝土结构的特点5. 预应力混凝土结构的受力分析6. 预应力混凝土结构的设计方法七、作业设计答案：预应力张拉施工的基本原理是通过预应力钢筋的拉伸，使混凝土结构产生预应力，从而提高混凝土结构的承载能力和抗裂性能。
预应力张拉施工的方法包括预应力钢筋的张拉、锚固和放松等步骤。
预应力工程东南大学教授讲解图文并茂ppt课件
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主要的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主要的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主要的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主要的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主要的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
麻醉药品与精神药品临床应用指导原 则颈椎 小关节 功能紊 乱的康 复治疗 管道的 腐蚀及 主要的 检测方 式模糊 综合评 价方法 及应用 讲解肿 瘤抗血 管生成 治疗耐 药机制 颈椎病 的中医 康复治 疗与护 理中医 中药医 药卫生 专业资 料
预应力作业培训讲义PPT学习教案
第12页/共25页
五、钢绞线的张拉
工艺流程 制束→穿束→初张拉→终张拉→锚具外钢绞线切割。
设备计量标定 千斤顶的标定 张拉千斤顶在使用前与其配套使用的油压表共同进行拉力—
第4页/共25页
三、抽拔胶管
胶管抽拔时间 胶管抽拔时间以不造成孔道变形、塌陷、裂纹
或无法抽拔事故为准。在常温下，“宁晚不早”，当 强度达到6～8MPa，在表面温度25℃左右，抽拔胶管 时间根据经验在浇筑混凝土8～10个小时后手触不留 凹坑即抽拔胶管。 胶管抽拔顺序
拔管的顺序先上后下。每次拔管不超过两根。 拔出的胶管应清理掉污碴，并仔细检查有无损伤，严 重损伤或压扁的不能继续使用。
程序
钢束
N2
N2
N5
编号
张拉 时间
终张拉及复拉
（混凝土强度达到58.5Mpa， 弹性模量达到36.0GPa）
张拉 1234567
程序
钢束
钢束
N3 N6 N1 N1 N4 N5 N7 N2 N2
N3 N1 N1 N4 N5 N2 N2
编号
编号
第19页/共25页
质量检验 预施应力应符合下列规定：
（1） 全梁断丝、滑丝总数不得超过钢绞线总数的0.5%。不位于同一侧，且一束 内断丝不超过一丝。31.5m跨度箱梁不得超过2丝；23.5m跨度箱梁不得超过1丝。 （2）张拉后每端钢绞线回缩量不大于6mm，同束工作锚夹片外露量差值不超过 2mm。 （3）钢绞线及锚具因处理滑丝，断丝而留有明显刻痕或其它伤痕，或同一束钢 绞线张拉超过3次，均应立即予以更换。
预应力张拉施工技术讲座
二、预应力工程施工质量控制要点之 ——
注意：当普通钢筋和波纹管位置相冲突时，不得调整波纹 管的位置，只能调整普通钢筋的位置，可适当弯折，尽量
避免切断。
波纹管检查注意：
■空间位置——定位钢筋； ■外观直顺情况； ■有无破损和折角；
■密闭性。
第10页，共27页。
二、预应力工程施工质量控制要点之 ——
第26页，共27页。
谢谢大家
第27页，共27页。
第21页，共27页。
三、预应力工程施工质量控制要点之 ——
张拉结束后24小时内，无断、滑丝现象或断、滑丝数在规范范围 内，尽快进行压浆。压浆前应估算所需浆料，在压浆过程中严重超 量时应检查是否有串孔、爆孔等原因。压浆料应进行试验确定配合 比，现场必须严格计量各入仓料的重量，确保施工配合比。
压浆一般为真空压浆，真空负压值在－0.6～－0.1MPa之间，压浆压 力在0.5～0.7MPa，出口处浆液浓度满足要求后，关闭出浆阀，仍应 进行持压2min左右。压浆顺序自下而上逐孔进行，每孔压浆时应缓慢 均匀进行，不得中断。
预应力张拉施工技术讲座
第1页，共27页。
一、预应力工程简述
预应力钢筋混凝土结构是以预应力钢筋（钢束）为主要受力 的钢筋混凝土构件。
预应力筋在张拉过程中的控制和孔道压浆的质量对构件的受 力状态、使用性能和耐久性极为关键。
参与预应力钢筋混凝土施工的技术人员 ：
▲了解预应力筋的重要性； ▲并应熟练掌握张拉、压浆的施工工艺； ▲预应力筋相关计算方法。
第2页，共27页。
一、预应力工程简述
钢筋在混凝土构件中按受力状态分两种：一是受力钢筋， 二是构造钢筋。
混凝土主要起抗压作用，钢筋主要为抗拉作用。 普通热轧钢筋，其弹性形变小，塑性形变相对较大，一般不
