彦翔酒店设计公司分享五星级酒店给排水水路设计要点
五星级酒店综合体给排水设计
五星级酒店综合体给排水设计摘要：随着社会经济的发展，第三产发展迅速，带动了各种酒店的发展。
随着人们不断增长的物质文化需求，人们对酒店的软、硬件设施和服务质量的要求也越来越高。
这使得现在的酒店发展成为功能齐全、服务质量高、综合性极强的酒店。
这就对酒店的给排水及消防的设计提出了更高的要求。
一、热水供水系统办公及商业：在办公楼茶水间预留电点位（供日后租户自行安装热水器）。
商业公共卫生间不设置热水系统，商业餐饮店热水由租户自行安装就地式电热水器。
酒店：酒店区生活热水采用中央热水供应系统，热水会供给酒店客房﹑餐厅﹑宴会厅﹑会所、酒店后勤等用水点等。
热源：塔楼区域—水-水热泵（预热）+空气源热泵+电辅助加热器水-水热泵热源与空气源热泵热源串联设置，并与板式换热器作间接换热，换热后的热水存于承压热水罐内，热水温度约52~55℃，并以电辅助加热器加热至60℃。
裙楼及地库区域—热回收机组（预热）+空气源热泵+电辅助加热器热回收机组将生活热水预热至45℃并储存于预热热水罐内，预热后的水再经空气源热泵加热至55℃，并储存于高温热水罐内，并以电辅助加热器加热至60℃。
热水水源及压力分区与冷水供水系统相同，以确保用水点处冷热水压力平衡。
热水罐及热水循环水泵设于屋顶层、机电层及地下四层水泵房内。
为满足绿建要求，对于供水压力大于0.20MPa的用水点，将采用支管减压阀作减压。
同时为减少热水出水时间，拟在各热水支管上设置回水管（支管减压阀后）。
各给水分区回水主干管上设置热水循环泵，循环泵按酒店要求24h运行。
1.1雨水收集及回用系统根据海绵城市及绿建顾问要求，本项目拟设置雨水调蓄及回用系统，以满足雨水错峰排放及节水的目的。
现设计收集塔楼屋面及场地雨水，经设于室外的弃流井作弃流后，再通过雨水管道接回至设于地下四层的雨水调蓄池。
雨水调蓄池有效容积不少于135立方米。
为满足绿建节水要求，此雨水调蓄池同时兼作冷却塔补水池，收集的雨水作为冷区塔补水水源。
五星级酒店给排水设计分析
五星级酒店给排水设计分析作者：韩冲来源：《中国新技术新产品》2014年第03期摘要：为了满足现阶段五星级酒店给排水设计工作的需要，进行酒店管理公司要求的遵守，进而进行五星级酒店给排水设计经验的遵守，这就需要针对五星级酒店给排水设计过程中的常见问题进行分析，积极做好相关的工作，保证供水的整体安全性，实现给水加压的开展，保证五星级酒店给排水设计方案的优化，更有利于满足工作的需要。
关键词：额定流量；存在问题；研究深化；双路供水；给水加压方式；水封中图分类号：TU82 文献标识码：A一、关于酒店给排水设计的分析1 随着国际市场经济的开展，我国与国际的交流合作日益密切，并且日益呈现出更加繁荣的趋势。
为了更有利于服务大众，进行五星级酒店的整体服务体系的健全，比如进行给水水压、供水安全性等的控制，进行设计规范的遵守，满足五星级酒店的居住舒适性的需要。
这就需要进行酒店管理体系的健全，进行先进的给排水设计经验的汲取，提升给排水设计的经济效益。
在五星级酒店给排水设计中，为了满足居住安全性的需要，进行国家相关法规的遵守，比如进行自身服务体系的健全，保证其冷热水的供应。
更好的进行不同的五星级酒店给排水设计的优化，进行不同方面的设计程序的协调，保证给水水源、储水量、生活热水热源等的分析，更好的进行消防给水设计的控制，保证消防规范的遵守，进行水源条件的重视。
2 在给水水源控制中，进行双路供水设计，这需要进行消防给水设计的控制，遵守相关的消费设计规范，保证双路供水方案的优化，上述目标的实现，需要进行酒店给排水设计的优化工作，保证对水源条件的重视，更好的提升双路供水的效益，这就需要按照相关的规范需要进行控制，这就需要引起相关供水人员的重视，进行供水环境的分析，进行供水条件的监控，保证生活用水还有生活用水的分类，针对这两个环节的不同内容，进行不同模块的消防设计，从而满足当下工作的需要。
3 为了更好的进行供水安全性的控制，在酒店管理过程中，进行一定的用水量的储备，这需要进行偏大值的控制，更好的失效供水设施的整体卫生性、规范性，这需要进行水箱容积的控制，更好的满足用户用水量的需要。
星级酒店给排水系统施工方案、工艺及技术措施
五星级酒店给排水系统施工方案、工艺及技术措施1.1 给排水系统工程概况1.1.1.系统概述1.1.1.1.给水系统：从室外市政给水管网接入DN200、DN150、各一根，DN100给水管两根以供本工程室内、外生活、消防用水。
本工程给水竖向分为三个区：地下2层（标高-9.3米）～地上4层由室外市政给水管直接供水，称为低区；5～14层为中区，由中区生活变频供水设备供水（5～10层各用水点经支管减压阀减压后供水）；15～24层为高区，由高区生活变频供水设备供水（15～19层各用水点经支管减压阀减压后供水）。
生活变频供水设备，生活传输水箱集中设于地下一层水泵房内。
室外给水接入地下室生活传输水箱前，需深都处理，即自来水经石英砂过滤、活性炭过滤后再接入生活传输水箱，生活变频供水设备由生活传输水箱吸水经紫外线消毒器消毒后再供至各用水点。
为便于地下室消防水池储水循环。
避免水质变坏，本设计冷却循环补水池与消防水池合用。
冷却塔补水专用恒压变频供水装置由冷却循环补水池及消防水池吸水，供至屋顶冷却塔。
地下室生活传输水箱、屋顶消防水箱均采用组合式不锈钢水箱。
1.1.1.2.热水系统A.热水系统分区及供水方式同给水系统。
低区为地下2层（标高-9.3米）～地上5层，由室外市政给水管直接供水，5～14层为中区，由中区生活变频供水设备供水（5～10层各用水点经支管减压阀减压后供水）；15～24层为高区，由高区生活变频供水设备供水（15～19层各用水点经支管减压阀减压后供水）。
B.本工程热水系统热源为蒸汽，由锅炉房蒸汽锅炉提供。
C.本工程低区、中区、高区各设两台高效导流半容积式换热器，热水供水温度55℃，由安装在换热器热媒管道上的温度控制阀自动调节控制调节。
D.高中低区热水系统均采用全日制机械循环，各区分别设两台热水循环泵，互为备用，热水循环泵的启闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制；起泵温度为50℃，停泵温度为55℃.E.本工程低区最大小时用水量13.66m3/h（60℃），设计小时耗热量为842.05kw；中区最大小时用水量10.59m3/h（60℃），设计小时耗热量为652.86kw；高区最大小时用水量10.59m3/h（60℃），设计小时耗热量为652.86kw。
高端品牌五星级酒店给排水设计要点
高端品牌五星级酒店给排水设计要点摘要:近年来随着经济和社会不断的发展，在与国外高端酒店品牌的竞争与合作中，我国各个城市高端品牌五星级酒店的数量也在不断提升。
各地区和城市的高端酒店与旅游业发展、招商引资等方面都有着千丝万缕的关联，所以各地政府也在不断重视高端品牌五星级酒店的建设。
酒店工程建设与其他民用建筑有一定不同之处，给排水系统的设计是一项重要的组成工作。
本文以南京市水游城假日酒店为例，对高端品牌五星级酒店的给排水设计要点进行了一定的研究和分析，供相关企业及政府有关部门进行参考和改进。
关键词：五星级酒店；给排水；给水系统引言南京水游城假日酒店隶属于英国洲际酒店集团，已有15年的发展历史，是南京市老牌高端五星级酒店之一，也是南京唯一一家以水为主题的高端假日酒店。
假日酒店内部设有280米的流动河流，客房数量较多，娱乐设施一应俱全。
所以，与其他高端品牌五星级酒店相比，南京水游城假日酒店的给排水系统设置更加复杂。
以该酒店为例，对高端品牌五星级酒店的给排水系统设计要点进行研究，具有更强的参考价值，能够为其他地区五星级酒店给排水的设计提供较为全面的模板。
1给水供水系统设计要点1.1水泵房位置选择地下由于南京水游城假日酒店在营业运行的过程中，所涉及到的给排水工作更加复杂和繁重，所以水泵房的规模较大，而且要与酒店的各个模块之间进行联系。
酒店最终将水泵房的位置选择为地下一层，不仅为大规模的水泵房提供了充足的建设空间，而且能够与酒店各个方位的给排水系统进行连接，有效解决了酒店各个模块给排水系统沟通困难的问题。
另外，为了保证酒店的正常运行，需要定期对水泵房的各个装置进行检查和维修，将可能出现的问题在初期进行解决，降低给排水系统产生的隐患。
将水泵房位置选择在地下一层，日常对水泵房的相关装置及设备进行维护的工作开展也更加便利。
1.2消毒装置原材料及技术升级高端品牌五星级酒店其营业目标是高端客户，这类顾客往往对于酒店的要求更加苛刻，所以酒店前期的设计及建设工作更加复杂，成本也更加高昂。
酒店工程给排水设计常见问题及解析
酒店工程给排水设计常见问题及解析
在酒店工程的给排水设计中，常会遇到一些问题和难点。
下面介绍一些常见问题及其解析。
1. 酒店客房排水设计中，为什么需要设置各类地漏？
解析：客房排水系统中，地漏是必要的设施之一。
客房需要排除洗澡过程中产生的大量水气和水分，以防止湿气滞留、发霉等问题。
地漏可以有效排水，保持客房干燥清洁。
2. 酒店楼层排水系统的管道布局如何设计？
解析：楼层排水系统的管道布局需要考虑建筑结构、采光通风、功能区域等因素。
一般情况下，竖向排水管道可以集中布置在核心区域，水平排水管道可以沿外墙布置，以确保排水效果。
需要设置检修口和阀门，方便维修和调试。
解析：公共区域的排水系统设计需要根据使用需求和人流量来确定管道尺寸和布局。
在设计时，需要考虑到排水风量、排水速度等因素，以确保排水畅通，并避免污水倒流和异味扩散。
解析：酒店厨房排水系统的设计需要满足卫生要求，并保证食品安全。
在设计时，需要考虑到油脂、污物等容易堵塞管道的因素，选择适当的管径和材料。
需要设置沉淀池、隔油池等设施，用于分离固体废物和油脂，以保证排水的清洁。
5. 酒店餐厅、宴会厅的清洁用水系统如何设计？
解析：餐厅、宴会厅等需要大量用水的区域，其清洁用水系统的设计需要考虑到用水量、用水设备等因素。
在设计时，需要合理设置供水管道和配件，以确保用水的稳定性和安全性。
酒店工程的给排水设计需要综合考虑建筑结构、功能需求、卫生要求等多个因素。
合理的设计可以确保排水系统的安全、稳定和高效运行，提高酒店整体的服务质量。

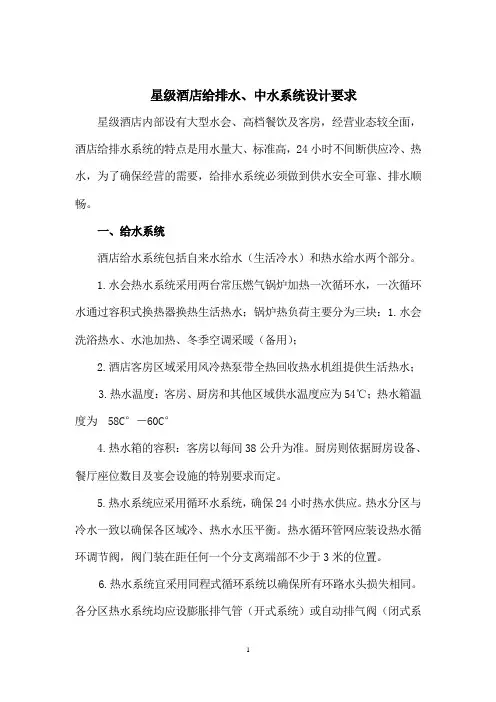

星级酒店给排水、中水系统设计要求
星级酒店给排水、中水系统设计要求星级酒店内部设有大型水会、高档餐饮及客房，经营业态较全面，酒店给排水系统的特点是用水量大、标准高，24小时不间断供应冷、热水，为了确保经营的需要，给排水系统必须做到供水安全可靠、排水顺畅。
一、给水系统酒店给水系统包括自来水给水（生活冷水）和热水给水两个部分。
1.水会热水系统采用两台常压燃气锅炉加热一次循环水，一次循环水通过容积式换热器换热生活热水；锅炉热负荷主要分为三块：1.水会洗浴热水、水池加热、冬季空调采暖（备用）；2.酒店客房区域采用风冷热泵带全热回收热水机组提供生活热水；3.热水温度：客房、厨房和其他区域供水温度应为54℃；热水箱温度为 58C°－60C°4.热水箱的容积：客房以每间38公升为准。
厨房则依据厨房设备、餐厅座位数目及宴会设施的特别要求而定。
5.热水系统应采用循环水系统，确保24小时热水供应。
热水分区与冷水一致以确保各区域冷、热水水压平衡。
热水循环管网应装设热水循环调节阀，阀门装在距任何一个分支离端部不少于3米的位置。
6.热水系统宜采用同程式循环系统以确保所有环路水头损失相同。
各分区热水系统均应设膨胀排气管（开式系统）或自动排气阀（闭式系统）。
7.热水系统循环泵为单极单吸立式泵，至少一台备用泵。
8.自来水供水源采用市政水或地下水，提供水箱来维持生活和消防用水的需要。
生活和消防水箱应分开设置。
箱游离余氯不应低于0.3mg/1. 供水水箱容量按酒店24小时的最高设计负荷用水量，如处于经常发生断水的地方，水箱贮水量可放大至确保两日最大设计生活供水量的需求。
9.水箱的人孔盖须是带锁的密封盖，人孔台高出周围地面0.1m—0.2m。
通气管和溢流口设金属网罩。
溢流管和排气管不能与污水管直接连接，应设空气隔断装置。
10.不能利用建筑本体结构如基础，墙体，地板等作为水箱的池底，池壁和池顶。
贮水箱的内衬材料应符合卫生要求，材料本身无毒无害，且表面光滑易清洗。
五星级酒店给排水设计注意事项
五星级酒店给排水设计注意事项五星级酒店在给水水压、供水安全性等方面要求均高于现行设计规范。
尤其舒适性要求很好。
结合多家国内外知名酒店管理工作要求，结合近几年6个五星级酒店给排水设计经验，就五星级酒店设计应注意的几个问题与同行交流。
1、淋浴器给水额定流量、当量的确定《建筑给水排水设计规范》(GBJ50015-2003，以下简称“建规”)3.1.4条规定：领域器在最低工作压力0.05~0.1MPa，给水额定流量为0.15L/S，当量为0.75;单独计算冷水或热水时间，给水额定流量为0.1L/S，当量为0.5.为了保证淋浴舒适性，酒店管理公司一般要求淋浴器供水压力不低于0.2MPa。
因此，五星级酒店给水设计时，客房及水疗中心的供水压力控制在0.2~0.35MPa。
由于高档淋浴器在压力0.2MPa时，出水量在0.3L/S以上，显然仍按照“建规”规定的淋浴器给水额定流量、当量进行水力计算是欠妥的。
那么水力计算时，淋浴器的给水额定流量、当量如何让取值呢?参照前面所述“建规”规定的给水额定流量、当量，并结合高档淋浴器在压力为0.2MPa时出水量至少0.3L/S，按比例推算出淋浴器供水压力在0.2~0.35MPa时，淋浴器计算额定流量至少为0.3L/S，当量至少为1.5，单独计算冷水或热水时，计算额定流量至少为0.2L/S，当量至少为1。
2、供水安全性根据《旅游饭店星级的划分和评定》(GB/T14308-2003)6.5.12条规定：客房24H供应冷热水。
五星级酒店其他功能区虽未明确规定，但由于其自身服务质量要求很高，所以我认为其他功能区在各自服务顾客时间内，也应持续供应冷热水。
下面探讨上述规定对给水水源、生活水箱储水量、生活热水热源三个方面的影响。
2.1给水水源有条件时，尽可能做双路供水设计人员在消防给水设计时，依据消防归档非常重视水源条件，条件具备时尽可能要求双路供水。
而在生活给水设计时，往往忽视水源要求，即使具备双路供水条件，设计时也不提出明确要求。
五星级酒店给排水设计要点总结
高档五星级酒店。
高端酒店作为商务、商业的配套，已经成为众多开发商提升项目定位的一个选择，同时也是提升整体销售、租赁的一个筹码。
国际品牌五星酒店的设计相对国内常规五星级酒店也有更高的技术要求。
下面具体的来谈谈高要求下酒店给排水专业设计要点。
给排水设计部分：1、设计标准国际品牌五星级酒店（以洲际、万豪、喜达屋酒店管理公司为例，以下同）原则上要求设计需满足国家建筑给排水相关规范与酒店方设计指南文之高者。
2、水质检测及处理国际品牌五星级酒店设计指南中对各类水质指标均有明确的规定。
以硬度为例，生活用水要求控制在1~1.2mmol/L，洗衣房为0.5~0.75 mmol/L ，厨房普通用水点为0.5~1mmol/L 。
由于国内北方地区普遍超标，因此需要设置软化设备进行处理，可在供水水箱内按比例与市政水混合，达标后按不同区域进行供应。
其他水质指标，视超标情况设置相应的处理设置，如砂滤、碳滤等。
同时酒店管理公司需要建设方提供项目临近范围内的自来水水质检测报告，用于审核处理工艺及作为重要工程资料备案。
对于消毒设施，紫外线消毒器即可以满足酒店的要求。
国际品牌五星级酒店在国内北方地区主要城市比较典型的供水流程为：市政自来水→原水调节池→提升（兼反冲洗）泵→砂滤→软水器软化及混合→供水（软水）水箱→紫外线消毒器→分区供水设备→用水点。
3、给水机房设置在具有多业态的综合体内部，国际品牌五星级酒店原则上要求酒店给水机房完全独立设置，与其他业态给水机房分开。
但如果建设方有较强的综合体物业管理团队（如国际知名的几大物业管理行：第一太平戴维斯、戴德量行等），酒店管理方也会视沟通情况接受如下两种方案：（1）同意共用机房，但供水设备独立设置，空间上要求酒店／非酒店供水设备的位置分割，便于双方物业各自管理。
（2）同意共用机房，也同意供水设备合用，但要求进行严格的计量，保证酒店用水费用可以单独核算。
由于此方案可能会对后期运营带来较多纠纷，酒店管理公司一般不会同意在新建酒店中实施。
五星级酒店给排水工程施工设计方案
五星级酒店给排水工程施工设计方案方案目标与范围在现代五星级酒店的建设中，给排水工程是确保酒店正常运营的重要组成部分。
本方案旨在设计一套科学、合理、可执行的给排水工程施工方案，以满足五星级酒店对水源、排水及消防等多方面的需求。
现状及需求分析五星级酒店的给排水系统面临着较高的标准与要求，首先，水质必须达到国家卫生标准，供水系统必须能够满足高峰期的用水需求。
通常情况下，一家五星级酒店的客房水消耗量标准为每个房间每日300升，而餐饮、洗浴、游泳池等公共设施的用水需求也不可忽视。
根据市场调研，五星级酒店的入住率一般在70%-90%之间，以300间客房的酒店为例，假设入住率为80%，则每日的客房用水需求约为72000升。
此外，餐饮和公共区域的用水需求可估算为每日60000升。
综合考虑，整个酒店的每日总用水需求在138000升左右。
排水系统方面，酒店需要具备良好的污水处理能力，确保污水能够有效排放，避免对环境造成污染。
设计上，我们需要考虑到污水的处理、回收以及雨水的利用等因素，提高整体水资源的使用效率。
施工设计方案供水系统设计1. 水源选择酒店的主要水源应选择自来水和地下水相结合的方式。
自来水作为主要水源，地下水作为备用水源，确保在高峰期或水质异常时的供给。
2. 水箱设计设计一个大型水箱，容积约为300立方米，供水系统应具备双向供水功能，确保在高峰期水量充足。
水箱应设置在地下，位置尽量靠近供水管道，减少水的运输损失。
3. 管道布局供水管道应采用PPR或不锈钢管材，确保管道的耐腐蚀性和使用寿命。
主供水管道直径应根据需求进行合理选择，一般为50-100毫米，分支管道直径为25-32毫米。
4. 水压控制安装增压泵，确保在高峰用水时水压保持在0.3-0.5MPa之间。
增压泵应配置变频器，能够根据用水量自动调节运行频率，减少能耗。
排水系统设计1. 污水收集酒店内部污水应通过重力排放至污水处理站，设置污水收集池，容积约为100立方米，储存污水并定期排放。
五星级酒店给排水设计要点
五星级酒店给排水设计要点给排水是酒店建筑中非常重要的一部分，它涉及到酒店内的卫生设施、浴室、厨房等地方的排污、供水和排水问题。
一个良好的给排水设计可以提高酒店的使用体验，确保酒店的环境卫生和安全。
以下是五星级酒店给排水设计的要点：1.合理规划排水管道布局：对于五星级酒店来说，房间多、设备齐全，因此需要设计合理的排水管道布局。
要确保每个区域有对应的排水管道，并采用合理的坡度和直径，保证排水的流畅性和快速性。
2.分段排水系统：五星级酒店通常会设置多个区域，如客房区、公共区、餐饮区和设备间等。
为了提高排水效果，可以将这些区域划分为不同的排水系统，这样可以避免不同区域的排水互相干扰。
3.使用排水设备：五星级酒店的排水设备应该选择质量可靠、性能优良的产品。
例如，选择大流量的马桶和洗手池，可以提高排水速度；选择高效的垃圾处理设备，可以避免管道堵塞等问题。
4.使用防臭系统：酒店的厨房和卫生间是容易产生异味的地方，为了保持室内空气的清新，可以在排水系统中安装防臭设备。
这些设备可以有效地去除污水中的异味，保持空气的新鲜和舒适。
5.防止漏水和渗漏：给排水系统设计时要注意防止漏水和渗漏的问题。
这包括选择质量可靠的管道和接头材料，定期检查和维护排水系统，以及在需要的地方安装防水层和密封材料。
6.节约用水：五星级酒店的给排水设计也要注重节约用水。
可以采用低流量的水龙头、节水马桶和淋浴器等设备，减少不必要的浪费。
另外，可以考虑收集和利用雨水，用于冲厕和浇灌花园等用途，以减少对自来水的依赖。
7.合规性和安全性：在给排水设计中，要遵守当地的建筑法规和卫生标准，确保系统的合规性和安全性。
酒店的排水系统要有防倒流装置，防止污水倒灌，保护酒店环境和客人的健康。
8.定期检查和维护：给排水系统是酒店常年使用的设施，必须要定期检查和维护。
定期进行排水管道的清洁，检查设备的工作是否正常，及时修复和更换老化和损坏的管道和设备，以保证系统的稳定和可靠性。
星级酒店给排水系统施工方案、工艺及技术措施
五星级酒店给排水系统施工方案、工艺及技术措施1.1 给排水系统工程概况1.1.1.系统概述1.1.1.1.给水系统：从室外市政给水管网接入DN200、DN150、各一根，DN100给水管两根以供本工程室内、外生活、消防用水。
本工程给水竖向分为三个区：地下2层（标高-9.3米）～地上4层由室外市政给水管直接供水，称为低区；5～14层为中区，由中区生活变频供水设备供水（5～10层各用水点经支管减压阀减压后供水）；15～24层为高区，由高区生活变频供水设备供水（15～19层各用水点经支管减压阀减压后供水）。
生活变频供水设备，生活传输水箱集中设于地下一层水泵房内。
室外给水接入地下室生活传输水箱前，需深都处理，即自来水经石英砂过滤、活性炭过滤后再接入生活传输水箱，生活变频供水设备由生活传输水箱吸水经紫外线消毒器消毒后再供至各用水点。
为便于地下室消防水池储水循环。
避免水质变坏，本设计冷却循环补水池与消防水池合用。
冷却塔补水专用恒压变频供水装置由冷却循环补水池及消防水池吸水，供至屋顶冷却塔。
地下室生活传输水箱、屋顶消防水箱均采用组合式不锈钢水箱。
1.1.1.2.热水系统A.热水系统分区及供水方式同给水系统。
低区为地下2层（标高-9.3米）～地上5层，由室外市政给水管直接供水，5～14层为中区，由中区生活变频供水设备供水（5～10层各用水点经支管减压阀减压后供水）；15～24层为高区，由高区生活变频供水设备供水（15～19层各用水点经支管减压阀减压后供水）。
B.本工程热水系统热源为蒸汽，由锅炉房蒸汽锅炉提供。
C.本工程低区、中区、高区各设两台高效导流半容积式换热器，热水供水温度55℃，由安装在换热器热媒管道上的温度控制阀自动调节控制调节。
D.高中低区热水系统均采用全日制机械循环，各区分别设两台热水循环泵，互为备用，热水循环泵的启闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制；起泵温度为50℃，停泵温度为55℃.E.本工程低区最大小时用水量13.66m3/h（60℃），设计小时耗热量为842.05kw；中区最大小时用水量10.59m3/h（60℃），设计小时耗热量为652.86kw；高区最大小时用水量10.59m3/h（60℃），设计小时耗热量为652.86kw。
五星级酒店给排水设计方案
五星级酒店给排水设计方案给排水设计包括以下系统：1、给水系统2、热水系统3、排水及雨水系统4、消火栓系统5、自动喷淋系统6、防排烟系统（一）、给水系统一、给水方式的选择市政管网一般能提供的常年资用水头在0.3Mpa~0.5Mpa,而高级宾馆建筑总高度一般要在50m~100m之间或更高，因此市政管网远不能满足建筑内部用水要求，故考虑二次加压。
经技术经济比较，下列两种给水方式比校经济：若外网水压经常水足且不允许直接抽水时，应选择设水池、水泵和水箱的联合供水方式；若外网水压经常或间断不足，外网允许直接抽水，选择设水泵、水箱联合供水方式比较经济。
这样室内给水系统拟采用分区减压给水方式，由水泵统一加压，在屋顶设置水箱，下区供水利用减压阀减压。
该方式具有供水可靠，设备及管材较少，投资省，中间各区不占水箱面积，设备布置集中，便于维护管理等优点。
根据卫生器具给水配件处的最大静水压力为300~350Kpa，高级宾馆内给水系统一般要分三~四区。
第一区可由室外市政管网直接供水，给水管网采用下行上给式；为了供水的安全，其他的分区供水干管均要成环，给水管网采用上行下给式，给水管网的干管可设在客房走廊的天花内，供水引至屋顶水箱，通过各干管减压阀供水。
最高区用水由屋顶水箱直接供水。
二、给水管道的布置与安装1、根据高级宾馆的装修等要求，管材可选用铜管或PP-R给水管，这两种管材卫生要求都比较高，耐碱耐酸的腐蚀性能好，且质量较轻，便于安装等优点，所以这两种管材是合适之选。
各层的给水管道均采用暗装敷设，主干管走天花内，竖管均走管道井内。
2、管道外壁距墙面不小于150mm，离梁、柱及设备之间的距离为50mm，立管外壁距墙、梁、柱净距不小于50mm。
支管距墙梁净距为20~25mm。
3、给水管与排水管道平行、交叉时，其距离分别大于0.5m和0.15m，交叉给水管在排水管上面。
给水管与热水管道平行时，给水管在热水管下面100m。
三、给水设计流量计算的参数：1、用水定额：a、宾馆客房：每床每日：500~600L；小时变化系数：2，使用时间：24h。
五星级酒店给排水施工方案
五星级酒店给排水施工方案一、施工前的准备工作：1.方案设计：根据酒店的需求和要求，结合建筑平面图和给排水系统图纸，通过方案设计，确定出给排水系统的布局和管道走向。
根据酒店的房间数量和使用情况，确定管道的尺寸和材质。
2.材料准备：根据方案设计的要求，准备好所需的管材、管件、密封材料等。
确保材料的质量可靠，并符合相关标准和规定。
3.人员组织：根据施工的规模和进度安排，合理组织施工人员。
明确各个岗位的责任和任务，并确保施工人员具有相关的资质和经验。
二、施工流程：1.开挖：根据方案设计的要求，确定好给排水管道的位置和走向，并进行开挖。
保证挖掘的深度和宽度符合要求，确保管道的安装和维修工作的顺利进行。
2.管道安装：根据设计方案，将预制的给排水管道进行安装。
管道的安装应符合相关标准和规定，确保管道的强度和密封性。
管道的连接处应采用专用的接口材料和技术，确保连接的牢固和可靠。
3.检测：在管道安装完成后，进行系统的检测。
利用水压试验或气压试验等方法，对管道进行检测，确保管道的质量和性能符合要求。
对于发现的问题和缺陷，及时进行修复和整改。
4.排水设备安装：在管道安装完成后，进行排水设备的安装。
包括抽水站、泵房、污水处理设备等。
根据设计方案和要求，进行设备的安装和调试。
确保设备的性能和运行正常。
5.维修井和检查井建设：根据设计方案，建设维修井和检查井。
确保给排水管道的安全使用和维护便利。
6.保温施工：根据设计方案和规定，对给排水管道进行保温施工。
采用专用的保温材料和技术，确保管道的保温效果和使用寿命。
7.封孔和修复：在施工完成后，对开挖的地面进行封孔和修复。
确保地面的平整和美观。
三、施工安全措施：1.建立现场安全管理制度，明确责任和任务，确保施工期间的安全。
2.提供必要的安全防护装备和设施，并进行必要的培训和指导。
3.加强施工现场的安全巡查和监督，发现问题及时处理。
4.严禁施工人员在没有相关资质和证书的情况下进行工作。
五星级酒店给排水设计要点总结
五星级酒店给排水设计要点总结作者：陈飞舟来源：《中国房地产业》 2016年第5期文/ 陈飞舟中冶赛迪工程技术股份有限公司重庆 400013【摘要】在物质文明建设取得较大进展的社会环境下，人们的出行、旅游变得相对频繁，酒店居住环境的舒适性及安全性也成为了人们选择的关键因素，因此，加强五星级酒店自身的优化设计十分必要，这也是其应对市场竞争的重要前提。
就五星级酒店的给排水设计而言，其设计的合理与否与酒店自身的运营有着直接的影响。
以下本文就某五星级酒店的给排水设计案例为背景，重点围绕五星级酒店给排水设计要点展开详细的分析。
【关键词】五星级酒店；给排水设计；设计要点；分析一、五星级酒店给排水设计要点分析五星级酒店是我国酒店行业中级别较高，从服务水准、居住环境、消费上都与普通酒店有着较大的差别，因此，在每一项设计及管理中，都需严格的执行国家和地区关于五星级酒店的设计要求，力求以科学化、规范化的水、电、暖通设计来满足消费者的需求。
以下按照五星级酒店的用水类型的不同，分别进行给排水设计要点的分析。
1. 消防用水设计要点消防用水是保障消费者居住安全的重要保障，它在紧急情况下可以降低消费者及酒店自身的损失，需严格的按照五星级酒店消防给排水的设计标准及要点来执行，随着酒店功能的多元化发展，客房服务、娱乐服务、餐饮及宴会服务等差异化需求下，酒店的消防用水设计也要做出相应的调整，因此既需要保障各区域的消防用水，同时也要本着经济、实用的原则来加以优化。
2. 日常热水供应设计要点不同季节下用户对于热水的需求量也会各不相同，同时，在面对需求差异化的消费群体时，保障消费者可以使用热水供应也需得到重视。
首先，需保障充足的热水供应，同时可以通过与暖通设计的结合来达到节能的目的。
基于热水供应与暖通设计对于资源消耗量的影响，可以通过二者的相互转化来满足各自的需求，在绿色经济的发展背景下，可以利用地方资源优势实现可再生能源的充分利用，如：太阳能、风能等。
五星级酒店水管系统的设计要求
五星级酒店水管系统的设计要求 水管系统1． 水管的尺寸对期望达到的最低荷载，在确定水管的大小时应要特殊加以留意，不要造成过大的流速，从而产生噪音及高压降。
而另一方面，应充分利用荷载的差异性，同时必需考虑水管系统恰当的排水和通风条件。
2． 水管材料3． 水管配件．阀门a) 蒸汽---100psi 球阀至2英寸螺纹，锡青铜及更高 200psi 蒸汽球阀 2.5英寸及更大法兰，铸铁壳体250psi 蒸汽闸阀至2英寸螺纹，锡青铜200psi蒸汽闸阀 2.5英寸至法兰式，铸铁壳体5英寸 250psi蒸汽，无上升空气闸阀6英寸及更大法兰式，铸铁体250psi蒸汽，Q.S&Y集水管---100psi 闸阀至2英寸螺纹，锡青铜及更高 200psi 蒸汽闸阀 2.5英寸至5英寸法兰式，铸铁座175psi 蒸汽闸阀6英寸及更大法兰式，铸铁座O.S&Y 175psi 蒸汽止回阀 2英寸螺纹锡青铜200psi 蒸汽止回阀 2.5英寸及更大法兰式铸铁座250psi 蒸汽b) 用于泵排出、冷凝器和冷凝装置输出处的节流阀应是球形阀，也可用润滑插座式旋塞阀代替球形阀门。
插口必需是呈锥形态。
大于4英寸的插入旋塞阀必需具有接合操作装置。
c) 水平位置的止回阀应是15号回转式止回阀，垂直方向的止回阀应是由Snolensky公司或Hager公司制造的低压降型平衡式止回阀。
d) 为冷却水和冷凝水系统供应全部必需的手动或自动通风阀门。
e) 到置浮球式放气阀应被用于全部高位点处及其他有须要地方的通风水管干路中，防水阀应是3/4英寸的Kieley产品或Mueller制造的730型，或被认可的其他产品。
f) 应在水管及回管的低位处设置用于连接软管的螺纹接头排水管。
g) 在泵房或相类似房以及风机室内超过地面6英尺的阀门应供应链操作滑轮和链条。
h) 全部铸铁阀体应具有可更换的锡青铜芯轴，他们应具有自密封特征，这样当开启及压力作业学他们可以被密封。
五星级酒店给排水系统设计浅谈
五星级酒店给排水系统设计浅谈摘要：随着人民生活水平的不断提高，人们越来越注重生活品质，对星级酒店的需求也越来越多，因而出现了越来越多的国际品牌五星级酒店。
该类型酒店的给排水相对于普通的酒店有更高的设计要求。
本文以某一酒店为例，对五星级酒店的给排水系统设计进行总结，以提供更优质的服务并满足酒店管理公司要求。
关键词：五星级酒店；给排水系统；设计浅谈1、工程概况本工程总用地面积约20000m2，总建筑面积约45000m2。
地下一层，主要功能为汽车库，酒店后场（员工厨房、洗衣房、员工淋浴等）及设备机房。
地上部分功能为酒店客房、酒店餐厅及宴会厅等酒店配套，其中客房199间，属于多层公共建筑。
2、给水系统2.1给水水源市政水压不低于0.15MPa，该压力可满足二层及以下的供水要求，而酒店管理公司要求客房区域最不利点水压一般不低于0.2MPa，考虑到供水可靠性及冷热水供应系统的同源，酒店给水均采用变频加压供水。
2.2水质处理酒店管理公司对酒店客房、餐饮、洗衣房等给水系统水质有明确要求，比如在硬度方面，厨房、锅炉、洗衣房的硬度要求均高于GB5749-2006《生活饮用水卫生标准》。
因此，需在市政接入口处经行水质检测，根据超标情况，增加合适的处理流程。
可采用如下流程：石英砂过滤器→活性炭过滤器→保安过滤器→紫外消毒器。
对于锅炉房、厨房等对硬度要求交高的用水设备入口处，另曾设软水器装置。
2.3给水加压泵由客房卫生洁具布置，计算出给水总流量，进而确定客房区域给水总管段的设计秒流量，考虑到后勤用水与客房用水高峰不是同一时间段，故总引入管设计秒流量可按客房设计秒流量加厨房及后勤用水最高时用水量，作为总引入管的设计流量，进而确定水泵流量及台数。
本工程根据流量选用两用一备给水加压泵。
同时，管理公司要求，需另配备一台小流量泵（约占给水设计秒流量的25％），作为夜间底负荷时使用。
3、热水系统3.1热水系统选择酒店区域需热水的区域有：客房、厨房、公共卫生间、员工厨房及员工淋浴等。
高端品牌五星级酒店给排水设计要点
高端品牌五星级酒店给排水设计要点
黎洁;郑亚琴
【期刊名称】《低碳世界》
【年(卷),期】2018(000)007
【摘要】随着中国经济的高速发展,近十年来国内的高端品牌五星级酒店建设项目也越来越多,众多国际品牌酒店也纷纷进入中国市场.高端品牌五星级酒店作为商务、商业的配套,可以有效提升城市形象,提高城市地位,与地产开发等配套实施也能成提升地产项目定位、销售和租赁,故高端品牌五星级酒店一直受到地方政府和地产开
发商的追捧.由于高端品牌五星酒店的功能复杂多样,因此对设计的技术要求相对于
常规酒店也更高,笔者有幸参与多个品牌酒店设计,对酒店给排水设计经验有一些收
获和感悟,本文就具体的来谈谈高要求下酒店给排水专业设计要点和经验.
【总页数】3页(P141-143)
【作者】黎洁;郑亚琴
【作者单位】广东省建筑设计研究院,广东广州 510010;广东省建筑设计研究院,广东广州 510010
【正文语种】中文
【中图分类】TU821
【相关文献】
1.五星级酒店电气设计要点分析
2.浅议五星级酒店建筑设计要点r——青岛凯宾斯基度假酒店建筑设计实例
3.浅谈五星级酒店暖通工程设计要点
4.某涉外五星级酒店网络机房深化设计要点
5.五星级酒店建筑设计要点探析
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彦翔酒店设计公司分享五星级酒店给排水水路设计要点
五星酒店的设计相对国内常规五星级酒店也有更高的技术要求当前国内建设五星级酒店热度越来越高涨，国际品牌酒店纷纷抢滩中国市场。
尤其是新建的城市综合体，普遍都配建有高档五星级酒店。
国际品牌星级酒店设计相对国内常规五星级酒店也有更高的技术要求。
下面是彦翔酒店设计公司具体的来谈谈高要求下五星级酒店设计给排水水路专业设计要点。
1、五星级酒店给排水水路设计之水质检测及处理
国际品牌五星级酒店设计指南的给排水水路设计中对各类水质指标均有明确的规定。
以硬度为例，生活用水要求控制在1~1.2mmol/L，
洗衣房为0.5~0.75mmol/L，厨房普通用水点为0.5~1mmol/L。
由于国内北方地区普遍超标，因此需要设置软化设备进行处理，可在供水水箱内按比例与市政水混合，达标后按不同区域进行供应。
其他水质指标，视超标情况设置相应的处理设置，如砂滤、碳滤等。
同时酒店管理公司需要建设方提供项目临近范围内的自来水水质检测报告，用于审核处理工艺及作为重要工程资料备案。
对于给排水水路设计的消毒设施，紫外线消毒器即可以满足酒店的要求。
国际品牌五星级酒店在国内北方地区主要城市比较典型的给排水水路设计流程为：市政自来水→原水调节池→提升(兼反冲洗)泵→砂滤→软水器软化及混合→供水(软水)水箱→紫外线消毒器→分区供水设备→用水点。
2、五星级酒店给排水水路设计之给水机房设置
在具有多业态的综合体内部，国际品牌五星级酒店设计的给排水水路设计原则上要求酒店给水机房完全独立设置，与其他业态给水机房分开。
但如果建设方有较强的综合体物业管理团队(如国际知名的几大物业管理行：第一太平戴维斯、戴德量行等)，酒店管理方也会视沟通情况接受如下两种方案：
1）同意共用机房，但供水设备独立设置，空间上要求酒店/非酒店供水设备的位置分割，便于双方物业各自管理。
2）同意共用机房，也同意供水设备合用，但要求进行严格的计量，保证酒店用水费用可以单独核算。
由于此方案可能会对后期运营带来较多纠纷，酒店管理公司一般不会同意在新建酒店中实施。
以上就是彦翔设计小编给大家分享的相关内容，如果大家还想咨询了解其他酒店设计事项可以关注我们的微信公众号或者点击对话框在线咨询我们，也可以到我们的官网咨询了解，或者拨打我们的电话也可以留下您的电话，我们会及时回复您。
深圳市彦翔设计顾问有限公司（以下简称IDAC彦翔设计）成立于2000年，一直在酒店“规划，建筑，室内，景观，机电与智能化统筹”设计服务领域中探索，始终秉承曾彦翔先生提出的“尽精微，致广大”的设计理念，为客户提供前瞻性的专业，高标准的整合设计服务。
出师表
两汉：诸葛亮
先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。
侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。
将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。
亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。
先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。
侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。
臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。
先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。
后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。
先帝知臣谨慎，故临崩寄臣以大事也。
受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。
今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。
此臣所以报先帝而忠陛下之职分也。
至于斟酌损益，进尽忠言，则攸之、祎、允之任也。
愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。
若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。
臣不胜受恩感激。
今当远离，临表涕零，不知所言。
