典型零件机械加工工艺设计与实施期末测试答案
《机械制造工艺》期末考试题参考答案
《机械制造工艺学》期末考试题参考答案一、名词解释(本大题共5小题,每小题2分,共10 分)1.工序:一个或一组工人,在一台机床或一个工作地点对同一或同时对几个工件所连续完成的那部分工艺过程。
2.尺寸链:相互联系,按一定顺序首尾相接和尺寸封闭图形。
3.基准:确定生产对象上几何要素的几何关系所依据的那些点,线,面。
4.过定位:几个定位支撑点重复限制同一个或几个自由度。
5.形状精度:加工后零件各表面的实际形状与表面理想形状之间的附和精度。
二、填空题(本大题共7小题,每空1 分,共20 分)6.牛头刨床的主运动是(刨刀)的直线往复移动,进给运动是(工件)的间歇移动。
7.工时定额是完成某一(零件)或(工序)所规定的时间。
8.刨削和插削都是(间断)切削,刀具易受到(冲击),因此(切削速度)不宜太高。
9.电火花加工是在一定的(介质)中,通过(工具)电极和(工件)电极之间的(脉冲放电)的电蚀作用,对工作进行加工的方法。
10.切削用量是在切削加工过程中(V)(F)和(ap)的总称。
11.装夹是工件在加工前,使其在机床上或夹具中获得(正确而固定位置)的过程,它包括(定位)和(夹紧)两部分内容。
12.零件的加工精度包括(尺寸精度)(形状精度)和(相互位置)三个方面。
三、不定项选择(本大题共10小题,每小题1 分,共10 分)13.车床主轴的纯轴向窜动对(B、C)加工有影响。
A、车销内外圆B、车销端面 C车销螺纹14.制定零件工艺过程时,首先研究和确定的基准是(C )A、设计基准B、工序基准C、定位基准D、测量基准15.零件在加工过程中使用的基准叫做(B、D )A、设计基准B、工艺基准C、装配基准D、定位基准E、测量基准16.车床主轴轴颈和锥孔的同轴度要求很高,常采用(B )来保证A、基准重合B、互为基准C、自为基础D、基准统一17.机械加工中直接改变工件的形状、尺寸和表面性能使之变成所需零件的过程为( C )A、生产过程 B、工艺过程 C、机械加工工艺过程18.受迫振动系统在共振区消振最有效的措施使(B)A.增大系统刚度;B.增大系统阻尼;C.增大系统质量19.用(b)来限制六个自由度,称为(c)。
机械专业期末考试题目及答案
机械专业期末考试题目及答案一、选择题(每题2分,共20分)1. 机械设计中,通常所说的“三要素”是指:A. 材料、工艺、成本B. 材料、结构、性能C. 功能、结构、性能D. 材料、功能、工艺2. 在机械加工中,以下哪个不是常用的切削方式:A. 车削B. 铣削C. 磨削D. 焊接3. 机械制图中,尺寸线应:A. 与被标注的表面平行B. 与被标注的表面垂直C. 与被标注的表面成45度角D. 与被标注的表面成任意角度4. 根据机械原理,以下哪个不是四杆机构的类型:A. 双曲柄机构B. 双摇杆机构C. 曲柄滑块机构D. 滑块摇杆机构5. 机械传动中,齿轮传动的主要优点不包括:A. 结构紧凑B. 传动效率高C. 噪音大D. 承载能力强6. 以下哪个不是机械制造过程中的加工方法:A. 铸造B. 锻造C. 焊接D. 热处理7. 机械零件的疲劳失效通常发生在:A. 表面B. 内部C. 边缘D. 中心8. 在机械设计中,材料的屈服强度是指:A. 材料开始发生塑性变形的应力B. 材料开始发生断裂的应力C. 材料开始发生疲劳的应力D. 材料开始发生腐蚀的应力9. 机械系统动力学分析中,牛顿第二定律表达式为:A. F = maB. F = mvC. F = m/aD. F = 1/ma10. 以下哪个不是机械设计中的可靠性设计原则:A. 简化设计B. 冗余设计C. 模块化设计D. 过度设计二、简答题(每题10分,共30分)1. 简述机械零件的失效类型及其原因。
2. 解释什么是静平衡和动平衡,并说明它们在机械设计中的重要性。
3. 描述机械传动系统的设计原则,并举例说明。
三、计算题(每题15分,共30分)1. 某机械零件的受力情况如下:受到一个垂直向上的力F1 = 1000N,一个水平向右的力F2 = 500N,以及一个水平向左的力F3 = 300N。
请计算该零件的合力大小和方向。
2. 一个齿轮传动系统,主动轮半径为r1 = 50mm,从动轮半径为r2 = 100mm,主动轮转速为n1 = 1500rpm。
机械制造工艺与装备 期末试卷答案
一、填空1、车削加工是作主运动,作进给运动的切削加工方法。
2、通用夹具有、和。
3、车削中小型圆柱形轴套类零件,采用装夹,迅速方便且能自动定心。
4、麻花钻主的一尖三刃指的是。
5、机械加工工艺过程是指用的方法逐步改变毛坯的形状、尺寸和使之成为合格零件的过程。
6、选择精基准时必须遵循原则、原则、互为基准原则、自为基准原则,以及基准不重合误差最小条件。
7、工序是工艺过程的基本单元,也是,和进行成本核算的基本依据。
8、工步是在加工表面和不变的情况下,所连续完成的那一部分工序。
9、装夹是工件在加工前,使其在机床上或夹具中获得正确而固定的位置的过程,它包括和两部分内容。
10、普通卧式镗床的工作台用以纵横向进给和控制工件的运动。
11、镗削大孔端面时,可移动作径向进给。
12、常用的钻床有及深孔钻床等。
13、车削适合于加工表面。
14、铣削加工是在铣床上利用进行切削的一中方法。
15、按刀齿数目,铣刀可分为粗齿铣刀和铣刀。
16、在万能外圆磨床上磨外圆锥面的方法有、、三种。
17、磨削是用以较高的对工件表面进行加工的方法。
普通磨削时,主运动是。
18、砂轮有、和三部分组成。
二、判断()1、偏移尾座法可以车削锥度较大的外圆锥面,但不能车削内圆锥面。
()2、车削台阶轴时,为了方便切削,一般先车直径较小的部分,然后依次车削,最后车削直径较大的部分。
()3、扩孔钻切削刃比麻花钻切削刃多,扩孔时导向性好,切削也平稳。
()4、铰孔可以提高孔的尺寸精度和减小孔的表面粗糙度,并可以对原孔的位置偏斜进行修正,因此是应用交普遍的孔的精加工方法之一。
()5、镗削适合于箱体等大型复杂工件上孔和孔系的加工。
()6、工件每次装夹下完成的工序内容称为安装。
()7、精加工时用已加工表面做基准称为精基准。
()8、单件小批生产应遵循工序集中原则。
()9、加工过程中间接获得的尺寸称为封闭环。
()10、一夹一顶装夹工件的方法刚性较好,能承受较大的切削力,常用于精度要求高的轴类零件的加工。
典型零件机械加工工艺设计与实施期末测试答案
1、解:(1)电动机(1450r/min)- - , , --[ -M3-主轴],[M2- -主轴]
(2)3×2=6
(3)nmin=1450× × × =33.81344mm
2、 解:先画出尺寸链。
确定封闭环:A0=0.1~0.4mm
增环:A2= mm
减环:A1=A3= mm、
(2)断续切削铣削时每个刀齿都在断续切削,尤其是端铣,铣削力波动大,故振动是不可避免的。当振动的频率与机床的固有频率相同或成倍数时,振动最为严重。另外,当高速铣削时刀齿还要经受周期性的冷、热冲击,容易出现裂纹和崩刃,使刀具耐用度下降。
(3)多刀多刃切削 铣刀的刀齿多,切削刃的总长度大,有利于提高刀具耐用度和生产率,优点不少。但也存在下述两个方面的问题:一是刀齿容易出现径向跳动,这将造成刀齿负荷不等,磨损不均匀,影响已加工表面质量;二是刀齿的容屑空间必须足够,否则会损坏刀齿
7、剃齿、珩齿、磨齿
8、500
9、盘形插齿刀、碗形直齿插齿刀、锥柄插齿刀
10、平行孔系、同轴孔系、交叉孔系。
11、找正法、镗模法、坐标法
二、选择题(每小题5分,共10分)
1、B 2、A 3、A 4、B 5、A 6、A 7、A 8、B 9、A 10、A
三、名词解释(每小题5分,共20分)
1、外联系传动链:联系动力源与执行机构之间的传动链
_典型零件机械加工工艺设计与实施_
期末测试参考答案
……………………………………………………………………………………………..
一、填空题(每空1分,共30分):
1、铸件、锻件、焊接件、冲压件
2、粗基准、精基准
3、基准先行、先主后次、先粗后精、先面后孔

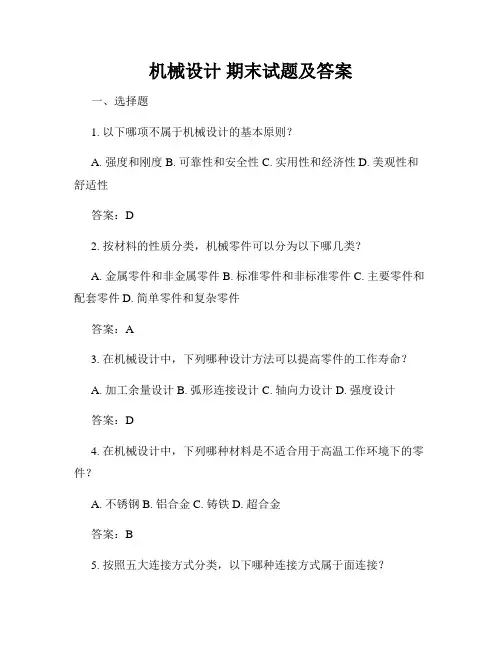

机械设计 期末试题及答案
机械设计期末试题及答案一、选择题1. 以下哪项不属于机械设计的基本原则?A. 强度和刚度B. 可靠性和安全性C. 实用性和经济性D. 美观性和舒适性答案:D2. 按材料的性质分类,机械零件可以分为以下哪几类?A. 金属零件和非金属零件B. 标准零件和非标准零件C. 主要零件和配套零件D. 简单零件和复杂零件答案:A3. 在机械设计中,下列哪种设计方法可以提高零件的工作寿命?A. 加工余量设计B. 弧形连接设计C. 轴向力设计D. 强度设计答案:D4. 在机械设计中,下列哪种材料是不适合用于高温工作环境下的零件?A. 不锈钢B. 铝合金C. 铸铁D. 超合金答案:B5. 按照五大连接方式分类,以下哪种连接方式属于面连接?A. 弹性连接B. 锁紧连接C. 紧固连接D. 焊接连接答案:C二、填空题1. 列举机械零件的三要素。
答案:尺寸、形状、公差2. 最小过盈量是指连接中的两个零件之间的最小 ______________。
答案:间隙3. 机械设计中,使用的最常见的螺纹连接是______________螺纹。
答案:普通三、简答题1. 请简述机械设计中的几何配合和运动配合的概念,并举例说明。
答案:几何配合是指零件之间的相互位置关系,如轴与孔的配合关系。
例如,轴径与孔径之间的配合关系可以分为过盈配合、间隙配合和间隙过盈配合等。
运动配合是指零件之间的运动关系,如轴与孔的运动配合关系。
例如,平面副、柱面副等都是常见的运动配合。
2. 什么是机械设计中的“最薄壁原则”?请举例说明。
答案:最薄壁原则是指在设计机械零件时,应尽量保持零件的壁厚均匀,避免出现过于薄弱的区域。
这是为了保证零件的强度和刚度。
例如,设计一个圆筒形容器时,应尽量保持圆筒壁的厚度均匀,避免在某些区域过于薄弱导致变形或破裂。
四、计算题1. 一个轮毂的直径为100mm,使用材料的极限张应力为300MPa,计算在带有螺栓圈的条件下,轮毂的最大扭矩。
答案:最大扭矩= π * d * σ / 2其中,d为轮毂的直径,σ为材料的极限张应力。
机械加工工艺与实施试卷二(含答案)
机械加工工艺及实施课程试卷姓名:学号:成绩一.单项选择题1.滚切或插削钢质齿轮时,一般:1、不用切削液2、用极压切削油3、用水溶液4、用低浓度乳化液2.磨削加工时一般采用低浓度的乳化液,这主要是因为:1、润滑作用强2、冷却、清洗作用强3、防锈作用好4、成本低3.对下述材料进行相应热处理时,可改善其切削加工性的是:1、对高碳钢进行球化退火处理2、对中碳钢的淬火处理3、对中碳钢进行渗碳处理4、对低碳钢进行时效处理4.工件材料相对加工性的等级划分是:1、分为10级,1级最易切削,10级最难切削2、分为8级,8级最易切削,1级最难切削3、分为8级,1级最易切削,8级最难切削4、分为10级,10级最易切削,1级最难切削5.生产中用来衡量工件材料切削加工性所采用的基准是:1、切削退火状态下的45钢,切削速度为60m/min时的刀具耐用度2、切削正火状态下的45钢,刀具工作60min时的磨损量3、刀具耐用度为60min时,切削正火状态45钢所允许的切削速度4、切削q235钢时切削速度为60m/min时的刀具耐用度6.齿轮滚刀的刀具耐用度一般为:1、30-60min2、60-90min3、90-150min4、200-300min7.在工件上攻螺纹、铰孔或拉削时,一般:1、不用切削液2、用水溶液3、用低浓度乳化液4、用极压切削油或极压乳化液8.影响刀头强度和切屑流出方向的刀具角度是:1、主偏角2、前角3、副偏角4、刃倾角9.为减小工件已加工表面的粗糙度在刀具方面常采取的措施是:1、减小前角2、减小后角3、增大主偏角4、减小副偏角10.在刀具方面能使主切削刃的实际工作长度增大的因素是:1、减小前角2、增大后角3、减小主偏角4、减小副偏角11.焊接式硬质合金车刀的耐用度一般为:1、15-30min2、60-90min3、90-150min4、150-200min12.用硬质合金刀具切削时,一般:1、用普通矿物油2、用极压切削油3、不用切削液4、用少量切削液13.若工艺系统刚性较差时(如车削细长轴),应该采用:1、75°直头车刀2、45°弯头刀3、90°偏刀4、圆弧头车刀14.切削铸铁工件时,一般1、不用切削液2、用切削液油3、用高浓度乳化液4、用低浓度乳化液二.多项选择题1.确定车刀刃倾角的主要依据是:1、工艺系统刚性不足时应取负刃倾角2、有冲击负荷时应选负值刃倾角3、工件材料硬度高时应取正值刃倾角4、精加工时应取正值刃倾角5、强力切削时应取负值刃倾角2.在下列情况下,一般不使用切削液的有:1、刨削铸铁工件的平面2、在碳钢工件上铰孔3、硬质合金刀精车碳钢工件4、铣削45钢轴上的键槽5、镗削铸铁件内孔3.在下列情况下,一般采用高浓度乳化液或切削油润滑方式的有:1、高速钢刀具在碳钢工件上精车螺纹2、硬质合金刀粗车碳钢工件3、在碳钢工件上铰孔4、磨削机床导轨面5、高速钢铣刀铣键槽4.增大刀具前角的主要影响是:1、控制切屑流出方向2、使刀刃锋利,减小切削变形3、影响刀尖强度及散热情况4、影响各切削分力的分配比例5、减小刀屑间的摩擦,降低切削力5.刀具主偏角的主要作用有:1、影响刀尖强度及散热情况2、影响工艺系统的变形及振动3、控制积屑瘤的产生4、使切削刃锋利,减小切屑变形5、影响切削层参数及切削分力的分配6.确定车刀前角大小的主要依据是:1、加工钢材的前角比加工铸铁时大2、工件材料硬度强度高时前角取大值3、粗加工或有冲击时的前角比精加工时小4、工艺系统刚性较差时前角取小值5、高速钢刀具的前角比硬质合金刀具大7.确定车刀主偏角大小的主要依据是:1、工件材料越硬,主偏角应大些2、工件材料越硬,主偏角应小些3、工艺系统刚性好时,主偏角可取大值4、工艺系统刚性差时,主偏角宜取大值5、有时要考虑工件形状8.车外圆时当车刀主偏角减小,会造成以下影响:1、使切削变得宽而薄2、进给抗力增大3、背向力增大,工件弹性变形增大4、刀尖强度降低5、单位切削刃上的负荷减小9.确定车刀后角大小的主要依据是:1、精加工应取较大后角2、定尺寸刀具应取较小后角3、加工塑料材料应取较小后角4、工艺系统刚度差时应取较小后角5、工件材料硬时应取较大后角10.在下列情况下,一般采用低浓度乳化液的有:1、碳钢工件上铰孔2、高速钢刀具车削钢轴3、硬质合金端铣铸铁箱体侧面4、拉削齿轮花键内孔5、磨削碳钢工件三.判断题1.磨削加工多选用低浓度的乳化液,这主要是因为它需要大量的切削液,浓度低可以降低成本2.高速钢刀具切削时一般加切削液,而硬质合金刀具不加切削液,这是因为硬质合金的耐热性比高速钢好3.同一把螺纹车刀,既可以车削右旋大螺距螺纹,又可以车左旋大螺距螺纹.4.对低碳钢进行正火处理,对高碳钢进行球化退火处理,对铸铁件进行退火处理,可改善材料的可加工性5.精车钢件时,可使用高浓度的乳化液或切削油,这主要是因为它的润滑作用好6.加工塑性材料比加工脆性材料的合理前角小7.高速钢刀具及硬质合金刀具相比,应选用较小的前角和后角。
机械制造工艺期末试卷及答案
工序内容
设备
得分
四、计算题(15分)
根据第三大题阶梯轴的工艺过程:粗车Φ35外圆至 mm,铣键槽深度为H(工序尺寸),磨Φ35外圆至图纸尺寸。求保证键槽深度为 mm的铣槽深度H这个工序尺寸。(要求画出尺寸链图4分;判断封闭环、增减环4分;写出计算公式或竖式6分;计算结果1分)
参考答案及评分标准
(3)计算:
基本尺寸:由A0=A1+A3-A2得:(1分)
A3= A0+ A2- A1=31+17.65-17.5=31.15(1分)
上下偏差:由ESA0=ES(A1+A3)-EIA2得:(1分)
ESA3=ESA0+EIA2-ESA1=0+(-0.05)-0= -0.05(1分)
由EIA0=EI(A1+A3)-ESA2得:(1分)
评分标准:按得分点给分。
3.(8分)
定位元件:定位销、插销(2分)。定位销限制5个自由度;插销(削边销)限制1个自由度(3分)。无过定位或欠定位(1分)。自为基准原则(2分)。
评分标准:按得分点给分。
二、问答题(本大题共8小题,共47分)
1.(7分)
变值系统误差(1分);针对变值系统误差,在找出变化规律的大小和方向后(2分),可采用连续自动误差补偿(2分)或间断自动误差补偿(2分)。
车床
2
划线
3
铣键槽
铣床
4
磨Φ25外圆;磨Φ35外圆;磨Φ20外圆
外圆磨床
5
去毛刺
6
检验
评分标准:以上各道工序,答对要点,酌情给分。
四、计算题 (15分)
(1)画出工艺尺寸链图(4分)
(2)判断各环性质:封闭环A0=31-0.2;增环A1=17.5-0.0085;A3(待求);减环A2=17.65-0.05。(一环1分)
机械期末考试试题及答案
机械期末考试试题及答案一、选择题(每题2分,共20分)1. 机械设计中,下列哪项不是设计准则?A. 强度B. 刚度C. 稳定性D. 经济性2. 在材料力学中,下列哪个不是材料的基本力学性质?A. 弹性B. 塑性C. 导电性D. 韧性3. 机械传动中,齿轮传动的主要优点不包括以下哪项?A. 结构紧凑B. 传动比准确C. 传动效率高D. 噪音大4. 以下哪种轴承不是滑动轴承?A. 径向轴承B. 推力轴承C. 滚动轴承D. 球轴承5. 机械制造中,下列哪种加工方法属于去除材料加工?A. 铸造B. 锻造C. 焊接D. 切削6. 机械加工中,精度等级为IT7的零件,其加工精度大约为多少?A. ±0.01mmB. ±0.05mmC. ±0.1mmD. ±0.5mm7. 在机械设计中,下列哪个不是传动机构的类型?A. 皮带传动B. 齿轮传动C. 液压传动D. 链传动8. 机械设计中,下列哪个不是机械零件的失效形式?A. 断裂B. 磨损C. 腐蚀D. 膨胀9. 在机械制造中,以下哪个不是机床的分类?A. 车床B. 铣床C. 磨床D. 搅拌机10. 机械设计中,下列哪个不是机械零件的连接方式?A. 焊接B. 螺栓连接C. 粘接D. 插接二、填空题(每空1分,共10分)1. 机械设计中,_________是保证零件正常工作的基本要求。
2. 材料力学中,材料的弹性模量是指材料在_________状态下的应力与应变的比值。
3. 机械传动中,齿轮传动的传动比是指_________的比值。
4. 机械制造中,切削加工的精度等级通常用_________表示。
5. 机械加工中,数控机床是利用_________进行控制的机床。
三、简答题(每题5分,共20分)1. 简述机械设计中的设计过程。
2. 说明材料力学中材料的疲劳破坏机理。
3. 描述齿轮传动的工作原理。
4. 解释机械加工中的数控加工技术。
《机械制造工艺与实施》期末考试题A 参考答案
南宁职业技术学院20XX年至 2015下学期必修课《机械制造工艺与实施》期末考试题A-参考答案:(每空1分,共10分)、工艺文件。
、形状精度、尺寸精度、位置精度、外圆、工艺过程、工序、润滑、加工余量、相互位置精度:下列各题正确的在题后括号里打∨,否则打⨯(每题1分共分)、∨2、√3、⨯4、⨯5、⨯、⨯7、√8、⨯9、⨯10、×:请选出下列各题的正确答案,并将其代码写在相应的括号(每题1.5分共15分)、A 2、D 3、B 4、A 5、C、B 7、B 8、B 9、B 10、B(每题5分共20分)、【答案】)半精加工阶段——完成次要表面的加工,并为主要表面的精加工作好准备。
)精加工阶段——使各主要表面达到图纸规定的质量要求。
3)光整加工阶段——对于质量要求很高的表面,需进行光整加工,主要用以进一步提高尺寸精度和减小表面粗糙度值。
2、【答案】1)基面先行原则2)先粗后精原则3)先主后次原则4)先面后孔原则3、【答案】(1)是指导生产的重要技术文件(2)是生产组织和生产准备工作的依据(3)是新建和扩建工厂(车间)的技术依据4、【答案】(1)箱体轴承孔的尺寸精度、形状精度和表面粗糙度;(2分)(2)箱体各轴承孔的相互位置情况; (2分)(3)箱体主要平面的精度。
(1分)五、识图题 (每题5分共15分)1、【答案】(1)为保证与外圆有较高的同轴度的孔应与外圆表面,即1为基准加工内孔,加工后孔壁厚薄均匀。
(2)因要求内孔2的加工余量均匀,则以内孔2自为基准加工,即可保证。
2、【答案】图示b方案较好,因销子与孔为过盈配合,当压入销子时,b方案有利于空气排出3、【答案】图示b方案较好,凹槽尺寸相同,可以减少刀具的种类,较少换刀的时间。
六、分析计算题(共30分)1、答:削边销X(1分)圆柱销YZ(2分)支承钉ZXY(3分)2、答:(1) 画出工艺尺寸链图:(4分)(2) 计算基本尺寸:L3=L+L2-L1(2分)100=L+80-280 L=280+100-80=300(2分)计算L的上偏差=0.16, 下偏差=0.01(1分)所以:L=300016.001.0++mm(1分)3、答:方头小轴工艺路线下料:20Cr圆棒φ22mm×470mm若干段粗加工1 车车右端面及右端外圆,留磨余量每面0.2mm(φ7mm不车),按长度切断,每段切留余量(2~3)mm。
零件的数控车削加工工艺设计与实施学习通课后章节答案期末考试题库2023年
零件的数控车削加工工艺设计与实施学习通课后章节答案期末考试题库2023年1.以下量具中,不可用于测量内轮廓的是参考答案:深度游标卡尺2.本次课学习任务中,加工带法兰电缆输出轴右端外圆槽的刀具材料是参考答案:YT153.在程序段G71 P10 Q20 U-0.5 W0.1中,表示粗加工轮廓范围的是参考答案:P10-Q204.提高内孔表面粗糙度的办法不包括参考答案:适当提高转速并减小进给5.某师傅在GSK980TA数控车床上进行外螺纹加工后(刀具为2号),发现通规进不去,试问以下操作步骤正确的是参考答案:录入方式→刀补→翻页→002→输入U-0.056.本课程的名称是参考答案:数控车床编程与加工7.本次课学习任务中,加工带法兰电缆输出轴右端外螺纹的刀具刀尖角是参考答案:60°8.在GSK980TA数控车床上,用轮廓加工循环指令G71加工内孔时,精加工余量是正值还是负值参考答案:负值9.在程序段G71 P10 Q20 U-0.5 W0.1中,表示粗循环的范围是参考答案:P10-P2010.在GSK980TA数控系统中,编程指令G92程序段中的尺寸字F后所跟数值表示什么意思参考答案:导程11.在GSK980TA数控系统中,编程指令G71程序段第二段中的尺寸字U后所跟数值表示什么意思参考答案:径向精加工余量12.数控车床在运行程序自动加工内轮廓时,如要暂停手动排除铁屑后继续运行,可以选择按以下参考答案:单段运行→进给保持→手动方式→主轴停止→主轴启动→自动方式→循环启动13.某师傅在GSK980TA数控车床上进行粗加工内孔后,发现零件径向尺寸小了0.04mm,需在精加工之前完成刀补设置,加工程序中刀号指令是T0202,试问以下操作步骤正确的是参考答案:录入方式→刀补→翻页→002→输入U0.0514.本次课学习任务中,加工带法兰电缆输出轴右端内轮廓选用的麻花钻材料是参考答案:高速钢15.在现行学院数控车床上,钻直径20mm的孔,选用合理的主轴转速是参考答案:300r / min16.在本次课所加工的内孔Ø35X0.5时,选用的进刀方式是参考答案:先轴向后径向17.以下数控车床编程指令中,可用于车削螺纹的是参考答案:G9218.数控车床在运行程序自动加工内轮廓时,如要暂停手动排除铁屑后继续运行,可以选择按以下()按键参考答案:单段运行→进给保持→手动方式→主轴停止→主轴启动→自动方式→循环启动19.在数控车床上加工内轮廓时,以下所选用的切削刀具最为恰当的是参考答案:镗刀20.数控车床在运行加工槽程序时,如要暂停,可以选择按以下()按键参考答案:进给保持21.在GSK980TA数控车床上使用螺纹加工指令G92时,在加工第一个程序段中,可以同时出现X、Z坐标吗?参考答案:可以22.在GSK980TA数控车床上,轮廓加工循环指令G71中,在第二个程序段中,可以同时出现U、Z坐标吗?可以23.在广州数控车床上,钻直径20mm的孔,选用合理的主轴转速是参考答案:250 r / min24.以下数控车床编程指令中,可用于车削外圆槽的是参考答案:G7525.在广州数控系统车床上,程序段G75X_P_ Q_ F_中Q代码后的数值单位是参考答案:mm26.以下哪项是本次课学习任务中新学习的编程指令参考答案:G7527.在GSK980TA系统程序段G75 X35 P500 F80中,表示径向每次进刀量的是参考答案:500mm28.某师傅在GSK980TA数控车床上进行切槽刀对刀时,试切端面后,应输入Z029.在进行切槽刀对刀操作时,在用试切法对X轴工件坐标系时,刀具是试切参考答案:外圆30.在广州数控车床上,程序段G92 X35 Z-66 F2中F代码后的数值单位是参考答案:mm31.在程序段G92 X29.2 Z-28 F1.5中,表示加工螺纹导程的是参考答案:F1.532.切槽刀有几个刀尖点参考答案:233.常用测量螺纹的量具不包括参考答案:百分表34.数控车床在运行螺纹自动加工时,如果改变切削参数,会产生()情况乱牙35.在GSK980TA数控系统中,编程指令G75程序段中的尺寸字R后所跟数值表示什么意思参考答案:退刀量36.在数控车床上加工外圆槽时,以下所选用的切削参数最为恰当的是参考答案:S500 F0.137.课程技能强化训练载体由几种类型零件组成参考答案:3种38.数控车床在运行程序自动加工内螺纹时,可以调节机床主轴转速吗参考答案:不可以39.工艺卡片中切削参数S、F、ap分别表示什么意思参考答案:主轴转速进给量背吃刀量40.在广州数控车床上,程序段G92 X54.1 Z-66 F2中,Z代码后的数值单位是参考答案:mm41.工件的定位实质是限制工件的自由度,工件在空间直角坐标系中有()个自由度参考答案:6个42.车削内螺纹M24X1.5时,底孔直径是参考答案:22.0543.加工螺距较大的内螺纹时,采用切削方法最为恰当的是参考答案:分层左右切削44.以下数控车床编程指令中,可用于车削圆角或圆弧的是参考答案:G02和G0345.以下不属于工艺基准的是参考答案:设计基准46.在程序段G02 X50 Z-42 R3中,表示加工圆弧半径的是参考答案:R347.在数控车床上加工台阶外圆柱面时,以下所选用的切削刀具最为恰当的是参考答案:主偏角93度的外圆车刀48.在数控车床上加工内螺纹时,以下所选用的切削刀具恰当的是参考答案:螺纹车刀49.在本次课中所给工艺模板中,以下不属于表头信息内容的是参考答案:工步内容50.以下不属于确定数控加工工艺路线原则的是参考答案:缩短加工运行路线,增加空运行行程51.在数控车床上进行零件加工时,以下不属于选择对刀点原则的是参考答案:加工过程中不便于检验52.M12螺纹的螺距是参考答案:1.7553.图纸中内螺纹底径用()线表示。
2021《机械制造工艺》试卷期末理论考试参考答案一套
XX 职业学校XXXX-XXXX 学年度第二学期期末考试 XX 级《机械制造工艺》试卷 班级:20机电技术班、20机械加工班、20机电大专1-2班、20智能制造班、20机电高技1-2班、20工业机器人班、20计算机辅助班 一、 填空题:(1分/空,小计30分) 1.夹紧力的三要素是指 1 、 2 和 3 2.工件的定位有 4 、 5 、 6 、 7 四种情况 。
3. 机械加工工艺过程是由一系列的工序组成,而一道工序又可分成__8____、 __9___和_____10_____。
4.在零件和部件的设计中,基准按其作用不同,可分为 11 和 12 。
5.切削用量三要素是 13 、 14 、 15 。
6. 机械加工中达到尺寸精度的方法有: 16 、 17 、 18 和 19 。
7. 机床在切削过程中所需的运动,可按其功能的不同而分为20和21两类。
8.传动链中包含两类传动机构22和23。
9.切削时工件上形成的三个表面是24、25和26 10. CA6140上车圆锥面的方法有27 、 28 和 29 。
11.床头箱零件一般都选择 30 为粗基准。
二、判断题:(1分/题,小计10分) ( )1.三爪自定心卡盘是通用夹具。
( )2.用两顶尖装夹车轴时,轴的两中心孔就是定位基准。
( )3. 所有零件在制定工艺过程时都应划分加工阶段。
( )4. 在尺寸链中必须有增环。
( )5.表面粗糙度小的表面质量就好。
( )6.钻出的孔一般应经扩孔或半精镗等半精加工,才能进行铰孔。
( )7.刀具耐用度是指一把新刀从开始切削到达到报废为止经历的总的切削时间。
( )8.浮动式镗刀进行切削加工能提高尺寸精度,也能校正上道工序的位置误差。
( )9.通常情况下面铣刀齿数增加可显著提高生产率和加工质量。
( )10.在加工质量方面,铣削和刨削一般相同,但对于尺寸较大的平面,由于刨削无明显的接刀痕,故刨削优于铣削 三、选择题:(2分/题,小计30分) 1.工件在机床上加工时,通常由夹具中的( ) 来保证工件相对于刀具处于一个正确的位置。
机械加工实训 期末试题A含答案
机械加工实训期末试题一、单项选择题(下列每小题的备选答案中,只有一个符合题意的正确答案,多选、错选、不选均不得分。
本题共8个小题,每小题2分,共16分)1、游标卡尺是用()做成的。
A.铝合金B.合金工具钢C.合金铸铁D.优质碳素钢2、机床主轴应进行()处理A.退火B.正火C.淬火D.回火3、锉刀的主要工件面,指的是()。
A.两个侧面B.全部表面C.锉齿的上、下两面D.前表面4、车削平端面时中心有残留小凸起的原因是()A.刀钝B.刀具安装不对中C.车刀没进到位D.车刀角度不对5、从下列选项中选出不属于钳工划线作用的选项()A.划出加工所需的基准B.检查毛坯C.借料D.修正坯件6、即可加工规则外圆又可加工平面的切削加工方法是()A.车削B.刨削C.铣削D.錾削7、装配工艺方法有()A.3种B. 4种C.5种D.6种8、切削用量是指()A.切削速度B.进给量C.背吃刀量D.前三者总和二、填空题(本题共7个小题,每空1分,共26分)1、碳素钢中有、、、、五个元素。
2、钳工常用设备有、、等。
3、钢按化学成分分类:可分为和两大类。
根据碳质量分数不同碳钢可分为:、、;4、切削加工的切削三要素是指___________、___________和切深。
5、刀具几何参数包括:、、、等。
6、C6132型卧式车床能车削、、和、及各种螺纹。
7、车削工件时,工件上的表面可分为、、。
三、判断题(本题共10个小题,每小题1分,共10分)1、45钢表示其含碳量为0.45%()2、铸造中,内浇道需开设在铸件的重要部位()3、切削速度愈高,刀具磨损对切削温度的影响就愈显著。
()4、金属纯度越高,其锻压性能越好()5、在公差带中,上偏差是最大极限尺寸减其基本尺寸所得代数差()6、持证焊工可以担任任何范围内的焊接工作()7、锯削时,锯条应与工件倾斜30°()8、在潮湿环境下不能进行焊接作业()9、焊接电弧是由焊条的燃烧而产生。
《机械零件数控加工》期末考试试卷附答案
《机械零件数控加工》期末考试试卷附答案一、不定项选择题(共10小题,每小题5分,共50分)1.某导柱材料为40钢,外圆面要达到IT6级精度,Ra达0.8um,则加工方案可选()。
A.粗车—半精车—粗磨—精磨B. 粗车—半精车—精车C. 粗车—半精车—粗磨D. 粗车—半精车—粗磨—细磨2.有色金属的外圆加工,其精度要求IT6级,Ra达0.4um,则加工方案可选()。
A.粗车—半精车—粗磨—精磨B. 粗车—半精车—粗磨—细磨—研磨C. 粗车—半精车—精车—细车D. 粗车—半精车—精车3.导套材料为40钢,要求硬度为58~62HRC,内圆精度为IT7,Ra0.2um,则内孔加工方案可选()。
A.钻孔—镗孔—粗磨—精磨—研磨B. 钻孔—扩孔—精铰C. 钻孔—拉孔D. 钻孔—扩孔—粗磨—精磨—珩磨4. 车长径比较大的导柱外圆时,为减少变形,采取的措施有()。
A. 选用较大的切削用量B. 选用大的刀具主偏角C. 采用反向进给切削法D. 尾座顶尖采用死顶尖5. 研磨用于内外圆柱面及平面等加工,可提高(),降低()。
A. 尺寸精度B. 表面粗糙度C. 位置精度D. 形状精度6. 铰孔主要用于加工()。
A. 大尺寸孔B. 盲孔、深孔C. 中、小尺寸未淬硬孔D. 中、小尺寸已淬硬孔7. 对于非圆形型孔的凹模加工,正确的方法有()。
A. 采用铸件作胚料B. 在钢胚料上划线,并将型孔中心的余料除去C. 钢胚料在各平面加工后划线,直接用锉削法加工D. 在钢胚料各平面加工后划线,将型孔中心余料除去,再用压印法精加工8. 对于型腔的机械加工,正确的方法有()。
A. 只能在仿形铣床上加工B. 可在立式铣床上加工C. 可在圆弧铣床上加工D. 不能在万能工具铣床上加工9. 成形磨削可以用来加工()。
A. 凸模B. 凹模C. 凹模镶块D. 电火花加丁用电极10. 正弦分中夹具适用于磨削()。
A. 同一中心的凸弧B. 凹圆弧磨削C. 不同中心的凸圆弧D. 斜面二、判断题(共10小题,每小题2分,共20分)1.精细车特别适合于有色金属屑的精密加工。
机械加工技术期末试卷及答案
2014学年第二学期《机械加工技术》期末试卷A适用班级:一、填空题1、机械加工是在机床改变工件____________和____________的一种加工形式。
2、刀具切削部分中的三个刀面是指____________、____________、____________。
3、机床主要有____________、____________、____________三个基本部分组成。
4、车床主轴箱主要有来支承主轴部件,并使主轴部件及____________以所需速度____________。
5、铣床可以加工____________、____________、____________零件等。
6、磨床切削加工中,加工精度可选____________,表面粗糙可达____________。
7、机械加工工艺规程是指产品或零部件机械加工____________和____________等的工艺文件。
8、毛抷的种类有:____________、____________、焊接件、____________、其他毛抷。
9、零件的____________,____________和____________在毛抷选择中直接影响制造过程。
10、选择精基准的原则:_______________________,________________________。
11、常用的热处理方法有:____________、____________、时效处理、____________。
12、确定加工余量的方法有三种:____________、查表修正法、____________。
二、选择题1、工艺尺寸链是有环、封闭环、组成环三种,其中组成环分为:增环和()。
A、封闭环B、环C、减环D、增环2、轴类零件的常用材料是()钢,在高精度要求下选用轴承钢等材料。
A、45B、20C、60MnD、合金钢3、外圆表面的加工顺序是:先加工大直径的外圆,然后加工小直径的外圆,以免降低工件的()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
典型零件机械加工工艺设计与实施
期末测试参考答案
一、填空题(每空1分,共30分):
1、铸件、锻件、焊接件、冲压件
2、粗基准、精基准
3、基准先行、先主后次、先粗后精、先面后孔
4、通规、止规
5、成形法、展成法
6、直齿、斜齿圆柱齿轮、蜗轮
7、弟y齿、珩齿、磨齿
8 500
9、盘形插齿刀、碗形直齿插齿刀、锥柄插齿刀
10、平行孔系、同轴孔系、交叉孔系。
11
找正法、镗模法、坐标法、
、选择题(每小题5分,共10 分)
工床身时,导轨面的实际切除量要尽可能地小而均匀,故应选导轨面作粗基准加工床身底面,然后再以加工过的床身底面作精基准加工导轨面,此时从导轨面上去除的加工余量可较小而均匀。
3、试述单刃镗刀镗削具有以下特点。
答:单刃镗刀镗削具有以下特点
镗削的适应性强。
镗削可有效地校正原孔的位置误差。
镗削的生产率低。
因为镗削需用较小的切深和进给量进行多次走刀以减小刀杆的弯曲变形,且在镗床和铣床上镗孔需调整镗刀在刀杆上的径向位置,故操作复杂、费时。
镗削广泛应用于单件小批生产中各类零件的孔加工。
4、铣削加工可完成哪些工作?铣削加工有何特点?
答:1)铣削应用范围:铣床是机械加工主要设备之一,在铣床上用铣刀对工件进行加工的方法称为铣削。
它可用来加工平面、台阶、斜面、沟槽、成形表面、齿轮和切断等。
如图5—11所示为铣床加工应用示例。
2)铣削特点:
(1)生产率高铣削时铣刀连续转动,并且允许较高的铣削速度,因此具有较高的生产率(2)断续切削铣削时每个刀齿都在断续切削,尤其是端铣,铣削力波动大,故振动是不可
高速铣削时刀齿还要经受周期性的冷、热冲击,容易出现裂纹和崩刃,使刀具耐用度下 降。
(3)多刀多刃切削 铣刀的刀齿多,切削刃的总长度大,有利于提高刀具耐用度和生产
率,优点不少。
但也存在下述两个方面的问题:一是刀齿容易出现径向跳动,这将造成 刀齿负荷不等,磨损不均匀,影响已加工表面质量;二是刀齿的容屑空间必须足够,否 则会损坏刀齿
五、分析与计算题(每小题9分,共18分) 1、解:(1)电动机(1450r/min — 40, 26, 33 - 325 58 72 65 -—[聖—M3-主轴],[M2
61
—17-主轴]
81
(2) 3X 2 = 6
(3) n min = 1450X 100 X 26 X 17 =33.81344mm 325 72 81
2、 解:先画出尺寸链。
确定圭寸闭环:A0=0.1〜0.4mm
命⑴ 90 °严
增环:A2= 0 mm
0.03 ES
减环:A1=A3=6 0.01mm 、 A 4EI
m n 1
然后用极值法公式:A 0 A , A j
i 1 j m 1
m n 1
A0 max A A
^i max rjmin
i 1 j m 1
解得:八ES 厂门0.16
A4EI 58 0.26 mm。
