西博思专业型快速调节步骤
SIPOS西博思执行机构调试步骤
SIPOS西博思执行机构调试步骤第一步：检查电源和电气接线确保电源线连接正确，电压稳定，接地良好。
检查电动执行机构的电气接线是否正确，包括控制信号线和反馈信号线的连接是否准确。
第二步：检查机构的机械连接确保电动执行机构与阀门的机械连接正确，包括输出轴与阀门的连接、传动装置的连接等。
检查连接件是否紧固，并确保无松动。
第三步：检查传感器和反馈装置第四步：设置参数使用调试工具或上位机软件，设置SIPOS执行机构的工作参数。
这些参数包括远程/本地模式选择、开关限位设置、速度和力矩的调节等。
根据实际需要进行适当的调整，并保存参数设置。
第五步：开展空载测试在没有负载的情况下，对SIPOS执行机构进行空载测试。
首先将阀门关闭，然后通过控制信号或手动按钮等方式，使执行机构运动到全开/全关的位置。
观察执行机构的运动是否平稳、准确，是否存在异常噪声或振动等情况。
第六步：进行负载测试在有负载的情况下，对SIPOS执行机构进行负载测试。
根据实际情况，可以使用工具或装置模拟阀门负载。
通过控制信号或手动按钮等方式，使执行机构运动到不同的位置，观察其在负载下的运动是否正常。
同时，还需要测试执行机构的力矩输出是否符合要求。
第七步：进行功能测试对SIPOS执行机构的各项功能进行测试，包括远程/本地切换、手动操作、故障诊断等。
确保其功能正常，并在需要的情况下进行调整和优化。
第八步：记录和分析测试数据对每一次调试测试进行记录和分析。
记录包括执行机构的电流、电压、力矩等参数，在不同位置或负载下的测试结果等。
通过分析测试数据，可以评估执行机构的性能，并对其进行进一步的调整和优化。
第九步：调试完结在完成所有的调试测试后，对SIPOS执行机构进行综合评估。
如果发现问题或不足，需要返工或重新调整。
在确保一切正常的情况下，将执行机构的参数设置保存，并将其交付给最终用户或进行下一步的操作。
以上就是SIPOS西博思执行机构的调试步骤。
根据实际情况，调试过程可能会有所不同，但总体原则是确保执行机构的各项功能正常，能够稳定准确地控制阀门的位置和状态。
SIPOS电动门调试步骤
Sipos专业型调试（减温水、主给水）1，打开白色罩子2，按“local remote”切换到“locpar”就地调试3，按“enter”菜单显示“sprache lang”，再按上下键，画面显示“commissioning”4，按“enter”，画面显示“0000”，输入密码“9044”，按“enter”5，此时画面显示“close direction”，默认“clockwise”顺时针6，按上下键，直至画面“endpost.adjust”。
按“enter”，画面显示“start with pos”第二行显示闪烁的“open”，按“enter”。
画面显示“move to op pos”，按向上键，阀门开到中间位置，转动白色齿轮，使齿轮上的1在11点方向，2在1点钟方向，再把阀门开到全开，按“enter”，显示“devition XXX”，转动白色齿轮，使显示为0，按“enter”，画面显示“move to cl pos”，（减温水）按住向下键3S阀门全关，出现“adjustment OK”，切换到就地或者远控，调试完毕。
（主给水）按住向下键全关，按“enter”至出现“adjustment OK”，切换到就地或者远控，调试完毕。
Sipos经济型调试（主汽电动门，向空排气二次门）1，把控制单元的外罩和信号齿轮单元的外罩用内六角打开2，S8打到ON位置，把电动门打开到开位置，顺时针旋转白色齿轮，H2红灯灭3，把S7达到ON,再打到OFF，开位置调试完毕4，H1绿灯闪一下，红灯闪一下，说明开位置调试完毕，再把阀门关到关位置（白色信号齿轮的旋转角度应大于90度，小于270度），再把S7打到ON,在打到OFF，关位置调试完毕。
5，把S8打到OFF6，观察此时H1绿灯应为常亮，则调试完毕。
H2红灯闪，则调试不正确，原因可能使白色信号齿轮旋转角度过小或过大。
希伯斯两位式执行机构的调试步骤
希伯斯的两位式电动执行机构调试步骤
经济型：
将S8想上推（此时应保证S7朝上），确保指示灯（远程/就地）LOCAL 亮，另外应保证齿轮上的两个三角（1、2）在上面，操作阀门（三个操作按钮，自左向右：关－开－停）将阀门打开，开时注意不要开度太大，到达最大刻度即可（一般是30），开到位后按停按钮，然后将齿轮旋转，直到将左中部的红灯熄灭，然后将S7向上拨一下，然后拨下来，开位就调整完毕；然后准备定关位，将阀门全关，将S7向上拨一下，再向下拨一下即可，这样就调整完毕。
将S8推下来即可。
将S6推上去可以接受远方脉冲信号，在就地自保持住。
最终状态S3和S6拨上去，其余都拨下来。
接线处的5和6要短接才能远方操作。
附希伯斯经济型两位式电动门接线图：
1、3开指令1、2关指令1、3停指令28、29开反馈3
2、33关反馈40、41过力矩报警44、45 远方允许型号48、49电机过热报警7、8模拟量输出
5、6必须短接，否则远方无法操作。
SIPOS 西博思经济型说明书
2002年3月编辑订货号： E20185-P920-B700-X-7400中文版© SIPOS Aktorik GmbH 2001保留所有权利！电动执行机构使用说明书____________________________________________________________________ __________________________ECOTRON 经济型SIPOS 5 Flash第 2 页E20185-P920-B700-X-7400中文版内容116.3输出速度 1，关断力矩 2，关方向，关断模式，12输出信号及控制模式的调整6.4调整执行机构的行程极限（即：末端位置调整）146.5机械式位置指示器的调整167状态和故障信息178维护备件20附录a 多回转型的齿轮单元 2SA5 . 1/2/3/4 . -21b 多回转型的齿轮单元 2SA5 .5/6/7/8 . -22c 直行程型的齿轮单元 2SB551/2/3/4 . -23d 直行程型的齿轮单元2SB555/6 . -24e 角行程型的齿轮单元 2SC5 . . . -25f 电子单元（电机功率至 1.5 kW）26g 电子单元（电机功率从 3 kW起）27m 2区的责任（受限制的通风条件）28n和EC 一致性的声明291 速度在这里同时指的是：全行程的运行时间（对直行程型执行机构 2SB...而言）、定位时间（对角行程型执行机构 2SC...而言）。
2 关断力矩同时指的是关断推力（对直行程型执行机构 2SB...而言）。
E20185-P920-B700-X-7400 中文版第 3 页1总的说明1.1安全操作说明本手册中，通过对下列图形符号的适当定义，来引起对安全操作步骤的注意。
安全操作说明：警告标识，用于指明如果操作不正确，会对人和设备造成损害的情形。
注意标识，用于指明对正确操作有重大影响的操作，如果不遵守，随后将会导致设备损坏的情形。
SIPOS西博思专业型调节型简易调试步骤
SIPOS调节型简单调试步骤1.准备工作。
打开信号齿轮单元罩子（方形透明塑料罩），将白色齿轮转到如下位置：熟悉一下四个按钮的作用：接线，上电，确认显示屏有显示。
2.调试。
（1）进入调试菜单：按功能键一下或两下，使显示屏第二行显示：，按确认键，第一行显示：，按下翻键一下，显示，按确认键，第一行显示：，第二行显示：，利用下翻键、上翻键和确认键，使第二行变为：，再按确认键，现在第一行应该显示：。
（2）调试。
现在按下翻键，直到第一行显示：。
按确认键，显示，第二行显示，这时我们先调开位（也可以按下翻键选择先调试关位）。
按确认键，显示，第二行显示，按开按钮（即上翻键），现在执行机构应该在朝着开方向运行，显示，这时观察白色信号齿轮的转向（顺时针或逆时针），运行到全开位置后，执行机构会自动停止，再点按三下关按钮（即按下去接着松开按钮，使执行机构退回一点点，避免卡死）。
按确认键，第一行显示，第二行显示+数值，现在朝刚才观察到的方向转动白色齿轮，使数值变小，直到为0（松开手后也为0才行），按确认键，显示，现在按关按钮，是执行机构朝关方向运行直到自动停止，现在点按三下开按钮，按确认键。
3.观察调试情况或再次调试。
显示第一行显示：，第二行显示情况有以下三种：（1） 显示，则证明调试成功，按功能键推出后再次按功能键直到第二行显示：，按开或关按钮即可进行开关动作了。
再次按功能键使之显示：，进行远程操控。
如果都正常，则说明调试成功！（2） 显示，则需要增大信号齿轮单元比率，将信号齿轮单元里面的铜杆上的黑色齿轮（见下图B1）向外拨（即朝靠近自己一侧拨），同时可左右旋转活动白色齿轮以方便拨动，即由36拨成93或240或610。
（3） 显示，则需要减小信号齿轮单元比率，将信号齿轮单元里面的铜杆上的黑色齿轮向内拨（即朝远离自己一侧拨），同时可左右旋转活动白色齿轮以方便拨动，即由36拨成14或5.5。

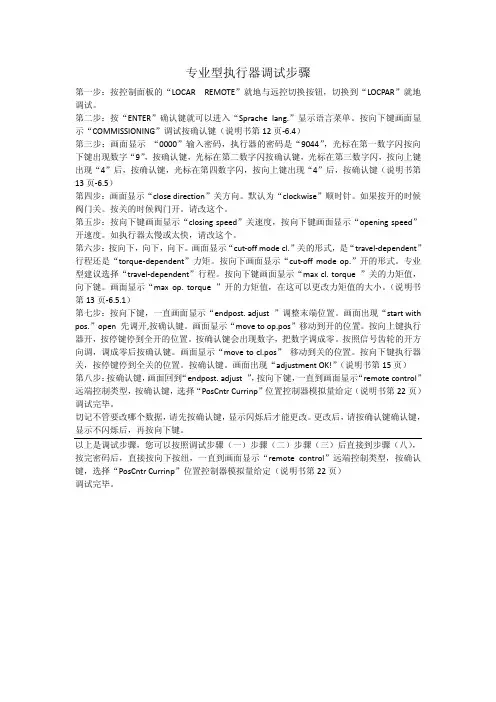

调试步骤 - Sipos 5 专业型
