汽油机柴油机的工作原理
写出汽油机、柴油机、涡轮喷气发动机的工作原理,并用表格写出他们工作原理的不同
写出汽油机、柴油机、涡轮喷气发动机的工作原理,并用表格写出他们工作原理的不
同
汽油机：
工作原理：汽油在气缸内燃烧，使活塞向下运动，从而驱动曲轴旋转。
步骤：
1. 空气通过进气阀进入气缸。
2. 燃油混合器将汽油喷入空气中。
3. 火花塞点燃汽油，使混合物燃烧。
4. 气体通过排气阀排出气缸。
柴油机：
工作原理：柴油在气缸内燃烧，使活塞向下运动，从而驱动曲轴旋转。
步骤：
1. 空气通过进气阀进入气缸。
2. 燃油喷射器将高压柴油喷入气缸。
3. 热空气将柴油燃烧。
4. 气体通过排气阀排出气缸。
涡轮喷气发动机：
工作原理：在发动机后方的气流中喷出推进剂，推进来使机体移动。
步骤：
1. 压气机通过引入高压空气向燃烧室提供空气。
2. 燃烧室内燃烧混合燃料，带动涡轮旋转。
3. 推进剂喷出，向后推动发动机。
不同之处：
| 汽油机 | 柴油机 | 涡轮喷气发动机
---|---|---|---
燃料 | 汽油 | 柴油 | 燃油和压缩空气
工作流程 | 间歇性燃烧 | 持续燃烧 | 推进剂喷出
压缩比 | 低 | 高 | 高
燃烧方式 | 火花点火 | 压缩自燃 | 燃烧室内点燃
功率/重量比 | 低 | 高 | 很高
适用范围 | 适用于车辆等小型机械 | 适用于重型机械和船只 | 适
用于飞机和其他高速交通工具。
汽油机与柴油机的差异及原因

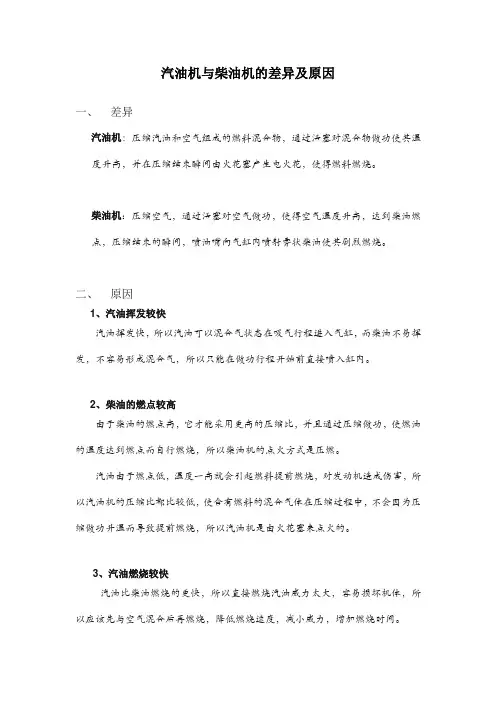

汽油机与柴油机的差异及原因
一、差异
汽油机：压缩汽油和空气组成的燃料混合物，通过活塞对混合物做功使其温度升高，并在压缩结束瞬间由火花塞产生电火花，使得燃料燃烧。
柴油机：压缩空气，通过活塞对空气做功，使得空气温度升高，达到柴油燃点，压缩结束的瞬间，喷油嘴向气缸内喷射雾状柴油使其剧烈燃烧。
二、原因
1、汽油挥发较快
汽油挥发快，所以汽油可以混合气状态在吸气行程进入气缸，而柴油不易挥发，不容易形成混合气，所以只能在做功行程开始前直接喷入缸内。
2、柴油的燃点较高
由于柴油的燃点高，它才能采用更高的压缩比，并且通过压缩做功，使燃油的温度达到燃点而自行燃烧，所以柴油机的点火方式是压燃。
汽油由于燃点低，温度一高就会引起燃料提前燃烧，对发动机造成伤害，所以汽油机的压缩比都比较低，使含有燃料的混合气体在压缩过程中，不会因为压缩做功升温而导致提前燃烧，所以汽油机是由火花塞来点火的。
3、汽油燃烧较快
汽油比柴油燃烧的更快，所以直接燃烧汽油威力太大，容易损坏机体，所以应该先与空气混合后再燃烧，降低燃烧速度，减小威力，增加燃烧时间。
三、特点
汽油机工作压力较小，运转相对平和，但其热机效率较低。
柴油机工作压力较大，运转相对暴躁，但热机效率较高。
汽油机因为较小巧，常用于汽车、摩托车等小型机械，而柴油机因为较大，常用于坦克、军舰等大型机械。
参考网址:
/article/495ba841151c4738b20ede6e.html
/7388.html
等。
汽油机柴油机结构及工作原理简介
题目：汽油机柴油机结构及工作原理简介学院：信息电子技术学院班级：工学08-IV类三班姓名：李军鑫学号：16109640305姓名：刘磊学号：16109640303姓名：李林川学号：16109640311汽油机柴油机结构及工作原理简介摘要：将内能转化成动能的机构称之为发动机，汽车发动机的形式主要是以气缸和活塞作为转换机构的内燃机。
发动机是一部由许多结构和系统组成的复杂机器，其结构型式多种多样，但由于基本工作原理相同，所以其基本结构也就大同小异。
根据燃料以及点火形式的不同可分为汽油机或柴油机。
关键词：汽油机柴油机工作原理异同优缺说到发动机原理，很多人会脱口而出：四冲程发动机分为吸入、压缩、工作和排气。
汽油机进气混合物，然后压缩第一个检查点，火花塞点燃的火焰混合，燃烧推动活塞下止点，然后排放废气；柴油发动机的区别在于它是吸入纯空气，与燃料注入压缩热空气点燃工作。
但是我们有没有质疑过为什么汽油发动机有火花塞？柴油为什么不能喷汽油？为什么柴油发动机更强大，更省油，但不理想？本文比较了汽油机与柴油机的工作原理。
从表面上看，两种热机在进气和燃油点火的意思上都有区别，而它是燃烧油、动力，但在活塞的顶部出现燃烧，发生在几毫秒内两台机器有不同的特性。
这是奥托循环和柴油循环的区别。
两个循环的工序我们先说奥托循环，p代表缸内压力，v代表缸内容积，A-B吸气冲程，活塞向下吸气，此时燃气的压强几乎保持不变；B-C绝热压缩冲程，活塞向上运动压缩，使气体压强增加，这时活塞对气体做功，消耗了机械能，增加了气体的内能（温度升高）；C-D等容燃烧过程，气体突然燃烧，压强激增，在这瞬间体积还来不及变化，所以可把它看作是等容变化，D-E绝热做功冲程，气体压强增加后作绝热膨胀推动活塞向下做功，同时消耗本身的内能转变为机械功，压强逐渐减小；E-B等容排气过程，做功冲程终了时，排气阀开放，气体压强突然降低而体积还来不及变化；B-A排气冲程，活塞由于惯性作用继续向上运动，同时排除废气，这时压强不变。
汽油机和柴油机的区别
汽油机和柴油机的区别汽油机和柴油机是两种常见的内燃机种类。
它们有许多不同之处，在结构、工作原理、燃料使用效率和适用范围方面都有所不同。
本文将介绍汽油机和柴油机的区别，并探讨它们各自的优劣势。
一、结构不同汽油机和柴油机的结构有所不同。
汽油机中，燃烧室是由火花塞点火的，点火由高压电流产生。
而在柴油机中，燃烧由空气被压缩升温而产生，没有使用火花塞点火。
此外，柴油机需要更厚的缸体壁和活塞杆来承受更高的压力。
二、工作原理不同汽油机和柴油机的工作原理也有所不同。
汽油机通过混合空气和汽油，然后经过点火器点燃混合物来产生动力。
燃烧产生的气体推动汽缸，汽缸与曲轴连接，曲轴通过连杆驱动车轮运动。
而柴油机中，空气被压缩到很高的温度和压力下，然后燃油通过油泵被喷入燃烧室，燃烧产生的气体同样会推动汽缸，从而驱动车轮转动。
三、燃料效率不同汽油机和柴油机的燃料效率也不同。
一般而言，柴油机的燃料效率比汽油机高。
这是因为，燃油的制备、储存和使用过程中所消耗的能量比汽油少，同时，柴油机利用更高的压缩比和更高的燃烧温度有助于提高能量的利用效率。
因此，柴油机的每一升燃油产生的能量比汽油机高，柴油机的行驶里程也比汽油机的行驶里程更长。
四、使用范围不同汽油机和柴油机的使用范围也不同。
汽油机通常用于轻型汽车和运动汽车，也适用于一些小型船只和发电机。
而柴油机更适用于大型卡车、船只、火车和发电机。
此外，在一些寒冷的地区，柴油机比汽油机更适用，因为柴油机的启动能力更强，而汽油机的启动性能在低温环境中不佳。
在高海拔地区，柴油机的性能也好于汽油机。
结语汽油机和柴油机虽然都是内燃机，但它们有很多差别。
理解这些差别对于选择适合自己的引擎来说至关重要。
所以，了解汽油机和柴油机的区别，对于我们更好地利用它们并进行正确的维护也是非常重要的。
柴油机工作原理(简单版)PPT课件
Compression ratio
14.05.2020
1 Va VcVs
VS
Vc . Vc
VC
14
ε 压缩比 (Compression ratio)
1.经济性： ε 经济性提高， ε﹥12 对经济性影响
柴油机动力装置 蒸0
螺旋桨
传.动轴系
5
功率： 70000KW L：25M H：13M B：7M
14.05.2020
.
6
14.05.2020
.
7
燃气轮机工作原理
❖ gas turbine engine
14.05.2020
.
8
蒸汽轮机工作原理
❖ Steam turbine engine
最近时的位置。 ❖ 5 冲程(Stroke)：又称行程。活塞在上、下止点间的运行距离。
它等于曲柄回转半径的两倍，即S＝2R。 ❖ 6 压缩室容积Vc：活塞位于上止点时，活塞顶与气缸盖底面之
间的气缸容积，又称燃烧室容积。 ❖ 7 气缸工作容积Vs：活塞从上止点到下止点所扫过的气缸容积。 ❖ 8 气缸总容积Va：活塞位于下止点时，活塞顶以上的全部气缸
D．存气容积
29期 1． 在内燃机中柴油机的本质特征是：
A ．用柴油做燃 B．外部混合 C．内部燃烧 30期 1.不同机型压缩比的大小,一般地说：
√D．压缩发火
A. 增压度越高,压缩比越大
B. 小型高速机的压缩比较低速机的小
√C. 现代新型低速柴油机的压缩比越来越大
D. 二冲程柴油机比四冲程机压缩比大
14.05.2020
汽油机和柴油机的工作原理

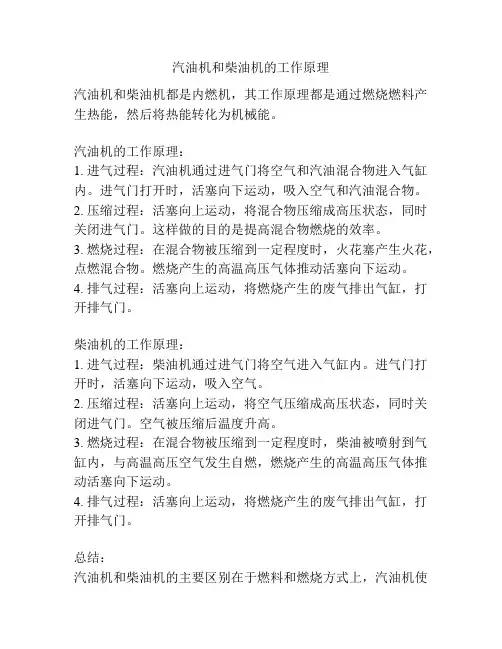

汽油机和柴油机的工作原理
汽油机和柴油机都是内燃机，其工作原理都是通过燃烧燃料产生热能，然后将热能转化为机械能。
汽油机的工作原理：
1. 进气过程：汽油机通过进气门将空气和汽油混合物进入气缸内。
进气门打开时，活塞向下运动，吸入空气和汽油混合物。
2. 压缩过程：活塞向上运动，将混合物压缩成高压状态，同时关闭进气门。
这样做的目的是提高混合物燃烧的效率。
3. 燃烧过程：在混合物被压缩到一定程度时，火花塞产生火花，点燃混合物。
燃烧产生的高温高压气体推动活塞向下运动。
4. 排气过程：活塞向上运动，将燃烧产生的废气排出气缸，打开排气门。
柴油机的工作原理：
1. 进气过程：柴油机通过进气门将空气进入气缸内。
进气门打开时，活塞向下运动，吸入空气。
2. 压缩过程：活塞向上运动，将空气压缩成高压状态，同时关闭进气门。
空气被压缩后温度升高。
3. 燃烧过程：在混合物被压缩到一定程度时，柴油被喷射到气缸内，与高温高压空气发生自燃，燃烧产生的高温高压气体推动活塞向下运动。
4. 排气过程：活塞向上运动，将燃烧产生的废气排出气缸，打开排气门。
总结：
汽油机和柴油机的主要区别在于燃料和燃烧方式上，汽油机使
用汽油，通过火花塞点火燃烧；柴油机使用柴油，通过高温高压空气的自燃燃烧。
内燃机工作原理
内燃机工作原理内燃机是一种将燃料燃烧产生的能量转化为机械能的装置，它是现代工业和交通运输领域中广泛使用的动力装置。
内燃机运作稳定可靠，效率高，适用范围广，具有重要的经济和社会价值。
本文将详细介绍内燃机的工作原理。
一、内燃机的分类内燃机基本上可以分为两类：汽油机和柴油机。
汽油机是以汽油为燃料的内燃机，柴油机则以柴油为燃料。
两种内燃机在工作原理方面有所不同，下面将分别进行介绍。
二、汽油机的工作原理汽油机采用了四冲程循环工作原理，即进气、压缩、燃烧和排气四个工作过程。
1. 进气过程进气阀打开，汽缸内形成负压，汽缸盖上的气门开启。
此时，活塞自上往下运动，吸入混合气（汽油和空气的混合物），充满汽缸。
2. 压缩过程当活塞到达上止点时，进气阀和排气阀关闭。
活塞自下往上运动，将进入汽缸的混合气压缩。
由于活塞上面是密封的汽缸盖，混合气会被压缩，导致温度升高。
3. 燃烧过程当活塞到达上止点时，高压点火塞发出火花引燃混合气，产生爆炸。
爆炸产生的高压气体将活塞推向下方，驱动曲轴旋转。
这个过程称为燃烧过程。
4. 排气过程当活塞到达下止点时，曲轴带动排气阀打开，废气通过排气管排出汽缸。
同时，进气阀再度打开，为下一个循环进气做准备。
这四个过程不断循环，推动曲轴旋转，从而输出动力。
三、柴油机的工作原理柴油机也采用了四冲程循环，但与汽油机不同的是，它没有点火塞，而是利用柴油的自燃性质来完成燃烧过程。
1. 进气过程进气阀打开，活塞自上而下运动，将空气吸入汽缸。
与汽油机不同的是，柴油机在进气冲程结束时，仅注入燃油直到燃油喷射泵停止工作。
2. 压缩过程活塞到达上止点后，进气阀和排气阀关闭，活塞自下而上运动，将空气压缩。
柴油的高压点火性质使得压缩气体温度升高，达到燃点。
3. 燃烧过程在压缩末期，喷油器将柴油高压喷入气缸中，与压缩中的高温空气混合。
柴油的自燃性质使其在高压状态下迅速燃烧，驱动活塞向下运动。
4. 排气过程当活塞到达下止点时，排气阀打开，废气通过排气管排出汽缸。
九年级物理第2章 第2节内燃机
可
知
，
燃
气
对
活
塞
的
平
均
压
力
F ＝ pS ＝ 5×105
Pa×100×10－4 m2＝5×103 N．
(2)一个做功冲程燃气对活塞做的功 W1＝Fs＝5×103 N×0．2 m＝1×103 J．
(3)一个工作循环，飞轮转两圈，对外做功一次，飞轮每分钟转 600 r，对外做功
300 次，做的功 W＝300 W1＝300×1×103 J＝3×105 J，汽油机的功率 P＝Wt ＝3×6010s5 J
能力提升
1．【广西贵港中考】如图所示是四冲程汽油机的其中一个冲
程的剖面图，下列说法正确的是
()
C
A．该冲程是压缩冲程
B．该冲程中活塞向上运动
C．该冲程是内能转化为机械能的过程
D．该冲程是机械能转化为内能的过程
2．【江苏宿迁中考】如图所示，给试管里的水加热，水沸腾
后，水蒸气推动橡皮塞冲出试管口，这个过程与四冲程汽油
易混辨析 汽油机和柴油机的区别：
(1)在吸气冲程里，柴油机吸进汽缸的是空气，而汽油机吸进的 是汽油和空气的混合物．
(2)柴油机在压缩冲程里，活塞把空气的体积压缩得很小，空气 的压强更大，温度更高．
(3)点火方式不同：柴油机—压燃式；汽油机—点燃式．
(4)效率高低不同：汽油机效率低，比较轻巧；柴油机效率高， 比较笨重．
C．丙冲程是把机械能转化为内能
D．丁冲程是吸气冲程
5．汽油机是燃烧__汽_油_____的内燃机，它吸包气 括_____压__缩_冲程、 做_功_______冲排程气、________冲程、________冲程，在它2 的一 个工作循环中2，活塞往复运动_____次，飞轮带动曲轴转动 __6．__【_江周苏．镇江中考】如图所示，工作中的四冲程汽油机正处于
发电机原理和故障处理
发电机原理及故障排除一、工作原理目前我公司发电机类型较多，有常柴、凯马、威马、威尔信、凯普、本田等多姿型号发电机，但其基本工作原理都是一样。
发电机主要由动力设备（内燃机）和发电机组成。
内燃机包括柴油机和汽油机，柴油机的工作原理是空气经过空气滤清器过滤后与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点，柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。
各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。
汽油机工作原理和柴油机有所不同，主要是通过火花塞打火，让汽油在缸体燃烧，推动活塞运动。
发电机通常由定子、转子、端盖及轴承等部件构成。
定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。
转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。
由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。
二、故障查找原则查找故障应结合具体的机组故障现象和控制系统给出的指示来综合判断。
一般按下列原则进行：●控制系统给出的指示一般只是比较直接的故障名称，或者说是故障现象，比较复杂的故障则还需要结合其它一些异常现象作具体的分析。
●可以用“看、听、摸、嗅”等手段综合判断故障，还要参考故障发生前出现哪些异常现象以及机组的故障维修记录。
“看”-观察各仪表的读数，排气烟色以及水、油的压力和温度变化情况。
“听”-用细长的金属棒或木柄起子作为“听诊器”触及柴油机和发电机表面相应部位“听诊”运行发出的声音有无变化情况。
“摸”-凭手指感觉配气结构等零件的工作情况和柴油机振动情况。
“嗅”-凭感官的嗅觉，嗅出柴油机是否出现异常气味的地方。
●排除故障应本着先外部后内部、先易后难的顺序进行检查，尽量避免盲目拆卸，以免事倍功半，乃至造成不应有的损失。
四冲程汽油机工作原理
汽油机与柴油机一、四冲程汽油机工作原理汽油机是将空气与汽油以一定的比例混合成良好的混合气，在进气行程被吸入汽缸，混合气经压缩点火燃烧而产生热能，高温高压的气体作用于活塞顶部，推动活塞作往复直线运动，通过连杆、曲轴飞轮机构对外输出机械能。
四冲程汽油机在进气行程、压缩行程、做功行程和排气行程内完成一个工作循环。
1、进气行程：活塞在曲轴的带动下由上止点移至下止点。
此时进气门开启，排气门关闭，曲轴转动180°。
在活塞移动过程中，汽缸容积逐渐增大，汽缸内气体压力从pr逐渐降低到pa，汽缸内形成一定的真空度，空气和汽油的混合气通过进气门被吸入汽缸，并在汽缸内进一步混合形成可燃混合气。
由于进气系统存在阻力，进气终点汽缸内气体压力小于大气压力0 p ，即pa= (0.80～0.90) 0 p。
进入汽缸内的可燃混合气的温度，由于进气管、汽缸壁、活塞顶、气门和燃烧室壁等高温零件的加热以及与残余废气的混合而升高到340～400K。
2、压缩行程：压缩行程时，进、排气门同时关闭。
活塞从下止点向上止点运动，曲轴转动180°。
活塞上移时，工作容积逐渐缩小，缸内混合气受压缩后压力和温度不断升高，到达压缩终点时，其压力pc可达800～2000kPa，温度达600～750K。
在示功图上，压缩行程为曲线a～c。
3、做功行程：当活塞接近上止点时，由火花塞点燃可燃混合气，混合气燃烧释放出大量的热能，使汽缸内气体的压力和温度迅速提高。
燃烧最高压力pZ达3 000～6000kPa，温度TZ达2 200～2800K。
高温高压的燃气推动活塞从上止点向下止点运动，并通过曲柄连杆机构对外输出机械能。
随着活塞下移，汽缸容积增加，气体压力和温度逐渐下降，到达b点时，其压力降至300～500kPa，温度降至1 200～1500K。
在做功行程，进气门、排气门均关闭，曲轴转动180°。
4、排气行程：排气行程时，排气门开启，进气门仍然关闭，活塞从下止点向上止点运动，曲轴转动180°。
发动机的构成和各部分的工作原理
发动机的构成和各部分的工作原理1. 概述发动机是指将化学能转化为机械能的装置，是汽车的重要组成部分。
发动机可以根据工作原理分为内燃机和外燃机，根据燃料种类又可以分为汽油机和柴油机。
2. 发动机结构发动机主要由缸体、缸盖、曲轴、连杆、气门、油泵、燃油喷嘴等组成。
2.1 缸体和缸盖发动机的缸体和缸盖是发动机的关键部分。
发动机的缸体包裹着活塞和气缸，形成气缸体，当汽油燃烧时，活塞在气缸中上下移动，产生了机械能。
缸盖上有气门和火花塞孔，气门用于控制气缸内的进出气，火花塞则用于产生火花点火。
2.2 曲轴和连杆曲轴是发动机的“心脏”，是一个主轴，承载着连杆和活塞进行往复运动，并通过曲轴轴承与主轴轴承固定在发动机的缸体上。
连杆由两颗轴承和一根连杆连接而成，是连接曲轴和活塞的零件之一。
曲轴和连杆工作起来，实际上就是将活塞的往复运动变成了曲轴的旋转运动。
2.3 气门发动机的气门是控制气缸内进出气的开关，分为进气门和排气门。
气门的开启和关闭实际上就是通过凸轮轴“指使”的。
发动机的排气系统会把废气排出汽车，保证发动机正常工作；而进气系统则会将空气和油混合，然后进入气缸进行燃烧。
2.4 油泵和燃油喷嘴油泵是用来将油从油箱中吸出并送到发动机油路的一个装置，将汽油和空气混合后送入气缸。
燃油喷嘴则是控制油量和油的雾化细度的，将燃油雾化后，与空气混合，进入气缸被点燃。
3. 发动机工作原理在汽车行驶时，发动机的循环过程大约可以分为4个过程:吸气、压缩、爆炸、排放。
3.1 吸气发动机工作开始后，活塞会向下移动形成的吸气冲程，气门打开，活塞从气缸内吸入新鲜空气和油的混合物。
3.2 压缩活塞完成吸气冲程后，向上移动形成压缩冲程，同时气门关闭，将油气混合物压缩至极限；随着气压的上升，温度会随之上升，直至油气混合物点火自爆。
3.3 爆炸此刻，点火塞点火喷出高温、高压的火花，将油气混合物点燃，燃烧产生的高温和高压试图将曲轴向前推入，机械能即将产生。
汽车工作原理
汽车工作原理汽车工作原理是指汽车发动机、传动系统、制动系统、悬挂系统等各个部件之间的相互作用和工作方式。
下面将详细介绍汽车工作原理的各个方面。
一、发动机工作原理发动机是汽车的核心部件，它将燃料的化学能转化为机械能，驱动汽车运行。
常见的汽车发动机有内燃机和外燃机两种。
1. 内燃机工作原理内燃机是目前主流的汽车发动机类型，它通过燃烧混合气体来产生爆炸推动活塞运动，从而驱动曲轴旋转。
内燃机分为汽油机和柴油机两种。
汽油机的工作原理是：在汽缸内，混合了空气和汽油的可燃混合气体被火花塞点燃，产生爆炸，从而推动活塞向下运动，驱动曲轴旋转。
同时，进气门和排气门的开闭也起到控制气缸内混合气体流动的作用。
柴油机的工作原理是：在汽缸内，将高压喷射的柴油与高温高压的压缩空气混合，柴油因高温自燃，产生爆炸推动活塞向下运动，驱动曲轴旋转。
柴油机相比汽油机有更高的压缩比和燃油效率。
2. 外燃机工作原理外燃机是一种较为古老的发动机类型，它的工作原理是通过燃烧燃料产生热能，再将热能转化为机械能。
蒸汽机和燃气涡轮机是常见的外燃机类型。
蒸汽机的工作原理是：燃料燃烧产生的热能用来加热水，使水变为蒸汽，蒸汽进入活塞驱动活塞运动，从而驱动曲轴旋转。
燃气涡轮机的工作原理是：燃料燃烧产生的热能用来加热气体，使气体膨胀，产生高速气流，高速气流通过涡轮叶片驱动涡轮旋转，从而驱动曲轴旋转。
二、传动系统工作原理传动系统是将发动机产生的动力传递给车轮的系统，它包括离合器、变速器和传动轴等部件。
1. 离合器工作原理离合器是发动机和变速器之间的连接器，它的主要作用是在换挡时断开辟动机与变速器的连接。
离合器的工作原理是通过压盘和磨擦片之间的磨擦力来传递或者中断动力。
当踩下离合器踏板时，离合器压盘与发动机飞轮分离，发动机的动力无法传递到变速器。
当松开离合器踏板时，离合器压盘与发动机飞轮接触，发动机的动力可以传递到变速器。
2. 变速器工作原理变速器的主要作用是根据行驶速度和负载情况，调整发动机输出的扭矩和转速，以提供适合车辆行驶的动力。
工作原理柴油机的
工作原理柴油机的
柴油机是一种内燃机，使用柴油作为燃料。
其工作原理可以分为四个基本过程：进气、压缩、燃烧和排气。
首先是进气过程。
柴油机中有一个活塞和一个气缸，活塞在气缸内上下运动。
当活塞下降时，汽缸内的进气阀打开，供给空气进入气缸。
然后是压缩过程。
当活塞完成下行运动并开始上行运动时，进气阀关闭，将空气困在气缸中。
同时，活塞的上升也使空气被压缩，使气体的压力和温度都增加。
接下来是燃烧过程。
当活塞上升到最高点时，柴油被喷入气缸中。
柴油遇热自燃，产生高温高压的燃烧气体。
这些气体的膨胀推动活塞向下运动，带动曲轴转动。
最后是排气过程。
当活塞再次上升到最高点时，排气阀打开，将燃烧产生的废气排出。
随后，活塞再次下降，气缸内的气体被排出，准备进行下一次循环。
整个过程中，柴油机的曲轴通过连杆传递动力，将活塞的上下运动转化为旋转运动，从而驱动车辆或者机械设备工作。
而且，由于柴油燃烧的特性使得柴油机具有高效率和高扭矩的特点，因此在许多应用领域得到广泛应用。
汽油机与柴油机的基本原理
汽油机的特点： 活塞顶大多是平的，燃 烧室主要做在气缸盖上。 缸内有火花塞。
现代汽油机的工作原理(2)
进气行程，进气门开启，排气门关闭，活塞由上止点向 下止点移动。气缸容积增大，产生真空度，混合气在真 空的作用下进入气缸。 压缩行程，进排气门全部关闭，活塞由下止点向上止点 移动。压缩混合气，缸内气体温度和压力升高。
现代柴油机的工作原理(3)
膨胀行程(做功行程)，在压缩行程末端，喷油器喷出高 压柴油，柴油迅速雾化，与空气混合，达到燃烧条件 的先自燃，燃烧放出大量的热量，缸内压力，温度迅 速升高，推动活塞快速下移，曲柄连杆机构对外做功。 排气行程，排气门开启，活塞上行，废气排出。
电影剪辑
四冲程柴油机的工作原理。
现代柴油机的工作原理(4)
现代柴油机的供油系统是电控的。
现代柴油机的工作原理(5)
目前柴油机较少采用排气处理装置，欧洲部分柴油机 采用氧化催化转换器，较少采用颗粒捕集器。
现代柴油机的工作原理(6)
柴油机工作时，在进气冲程，吸进去的只是空 气。 柴油机燃烧时，空气是过量的，并不是所有空 气都参与燃烧过程。柴油和空气边燃烧边混合。 柴油机排放的主要污染物为： HC、CO、NOx、 PM(颗粒物)。颗粒排放是由于燃烧时油气混合 不均匀所致。 柴油机最难解决的问题是PM排放和NOx排放。
现代汽油机的工作原理(3)
膨胀行程(做功行程)，在压缩行程末端，火花塞发出 电火花，点燃所压缩的可燃混合气。燃烧放出大量的 热量，缸内压力，温度迅速升高，推动活塞快速下移， 曲柄连杆机构对外做功。 排气行程，排气门开启，活塞上行，废气排出。
一、柴油机工作原理及特点
气门间隙调整方法——两遍法 生产实践中，普遍地采用两遍法调整气门间隙，即第一缸压缩终了上 止点时，调整所有气门的半数，再摇转曲轴一周，便可调整其余半数 气门。 首先确定一缸的压缩上止点：
电火花点燃混合气
有点火系
无喷油器
柴油机
进入气缸的是纯空气 高温气体加热柴油燃烧
无点火系 有喷油器
燃料的理化性能决定了汽油机是点燃，柴油机是压燃。
柴油机和汽油机区别
• 燃料特性：
– 柴油：粘度大、挥发性差、自燃性好 – 汽油：粘度小、挥发性好、燃点相对于柴油高
• 燃油供给系统：
– 柴油机：传统的为燃油喷射系统，又称为泵→管→嘴系 统。
柴油机的工作原理简述
●压缩行程
活塞从下止点向 上运动，这时，进气 门和排气门均关闭， 吸入气缸内的空气受 到活塞的压缩，压力 提高，温度也随之升 高。
柴油机的工作原理简述
●做功行程
当活塞压缩到上止 点，喷油器向燃烧室喷 入雾状柴油，油雾与压 缩空气充分混合，形成 高温高压的燃气，并开 始自行着火燃烧，混合 汽膨胀做功，推动活塞 向下运动，从而推动曲 轴转动，对外输出功。
善程度，可以达到更好的燃烧效果，是增压中冷 技术、电控技术更好应用的基础。
排气门
排气门摇臂
气门下沉量与气门间隙
0.40 ～ 0.45 排气门间隙
0.9 ～ 1.2 气门下沉量
进气门
进气门摇臂
0.35 ～ 0.4 进气门间隙
0.9 ～ 1.2 气门下沉量
气门间隙
为什么要预留气门间隙？ 在冷态时无间隙或间隙过小，则在热态时，气门及其传动件的受热膨胀势
柴油机点火原理
柴油机点火原理
柴油机的点火原理与汽油机有所不同。
柴油机是通过高温高压的压燃原理实现点火的。
点火是指在缸内混合气达到一定条件时，通过电火花使混合气体燃烧起来。
在柴油机中，没有使用点火器具，而是利用压燃原理实现点火。
柴油机的点火过程一般分为以下几个阶段：
1. 压缩阶段：柴油机的压缩比较高，当柴油进入缸内后，活塞开始上升，将柴油压缩至高温高压状态。
柴油的压缩比汽油高很多，可以达到30:1甚至更高。
2. 喷油阶段：在压缩阶段后，油泵将柴油以高压喷射到喷油嘴内，形成一个细小的柴油雾滴。
3. 自然点火阶段：由于压缩后的柴油温度非常高，柴油雾滴在高温环境下会自我点燃，这个过程被称为自然点火。
柴油的燃点比汽油高，因此不需要点火器具。
4. 燃烧扩散阶段：点燃的柴油雾滴会迅速燃烧，并将能量传递给气缸中的气体，使气体膨胀，推动活塞向下运动。
总结起来，柴油机的点火原理是利用高温高压状态下的自然点火来实现燃烧。
与汽油机相比，柴油机的点火过程更加复杂，同时也更加经济高效，适合高功率输出的应用。
汽油机的工作原理
汽油机的工作原理
汽油机是一种内燃机，其工作原理主要包括四个步骤：进气、压缩、燃烧和排气。
首先，在进气阶段，汽缸内的活塞向下运动，汽缸内部形成了一个负压区域。
这时，进气门打开，进气管中的空气和燃油混合物通过活塞缸底部的进气阀进入汽缸内。
接下来是压缩阶段。
进气门关闭，活塞开始向上运动，将进入汽缸内的混合物压缩。
这会使混合物变得更加浓缩，并提高其温度和压力。
然后是燃烧阶段。
当活塞接近上止点时，高压火花塞会在燃油混合物中产生火花，引发燃烧。
燃烧产生的高温和高压气体推动活塞向下运动，带动曲轴旋转。
最后是排气阶段。
当活塞接近下止点时，排气门打开，燃烧产生的燃气通过排气门排出汽缸，进入排气管。
随后，排气门关闭，活塞再次向上运动，进入下一个工作循环。
汽油机通过不断循环这四个步骤，将化学能转化为机械能，驱动车辆或者机械设备运行。
同时，为了平稳运行，汽油机还需要配备燃料供应系统、点火系统和冷却系统等辅助设备。
简述四行程汽油机和四行程柴油机的工作原理。
由进气、压缩、做功、排气4个过程组成的循环称为发动机的工作循环。
（1）进气行程：进气门开启，排气门关闭。
活塞从上止点向下止点移动，可燃混合气（或空气）被吸进气缸；
（2）排气行程：为使吸入气缸的可燃混合气能迅速燃烧以产生较大的压力，必须在燃烧前将可燃混合气压缩。
此时，进、排气门关闭，曲轴推动活塞由下止点向上止点移动，称为压缩行程；
（3）做功行程：当活塞接近上止点时，装在气缸盖上的火花塞即发出电火花，点燃被压缩的可燃混合气。
此时，进、排气门仍燃关闭。
可燃混合气被燃烧后，放出大量的热能。
因此，燃气的压力和温度迅速增加。
高温高压的燃气推动活塞从上止点向下止点运动，通过连杆使曲轴旋转输出机械能，此即为作功行程；
（4）排气行程：工作后的燃气即成为废气，必须从气缸中排除，以便进行下一个进气行程。
所以在作功行程接近终了时，排气门即开启，活塞由下止点向上止点运动，将废气排出。
汽油机与柴油机工作循环主要区别：进气行程汽油机进入气缸的是空气和汽油的混合气，柴油机进的是纯空气；着火方式区别为汽油机为火花塞点火，柴油机靠压燃着火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽油机柴油机的工作原理
汽油机和柴油机是两种常见的内燃机，其工作原理有所不同。
下面将分别介绍汽油机和柴油机的工作原理。
一、汽油机的工作原理：
1.进气冲程：柱塞往下运动，活塞室体积扩大，气门打开，混合气（汽油和空气的混合物）通过进气阀进入气缸。
2.压缩冲程：柱塞往上运动，活塞室体积减小，气门关闭。
在柱塞向上运动的同时，在汽缸顶部的火花塞产生火花，点燃混合气。
3.动力冲程：在压缩冲程的末尾，汽缸内燃烧的混合气推动柱塞向下运动，从而提供动力。
此时，废气通过打开的排气阀排出。
同时，进气阀再次打开，准备下一个气缸的进气。
汽油机的工作原理简单明了，主要通过可燃气体的燃烧释放能量，并将柱塞运动产生的力转化为机械能。
二、柴油机的工作原理：
1.进气冲程：柱塞往下运动，孔径较细的进气阀（进气门）打开，供油泵将燃油喷入气缸。
与此同时，进气阀也通过活塞的运动关闭。
2.压缩冲程：柱塞开始往上运动，将进入气缸的燃油压缩至很高的压力和温度。
由于柴油的压缩性比汽油更强，当柱塞接近上止点时，高温和高压将燃油点燃。
3.动力冲程：燃油的燃烧推动柱塞向下运动，从而提供动力。
废气通过打开的排气阀排出。
与此同时，进气阀再次打开，进入新的气缸供油。
与汽油机相比，柴油机通过更高压力和温度来点燃燃油，因此可以实
现更高的热效率和动力输出。
总结：
汽油机和柴油机的工作原理都是借助可燃气体的燃烧来提供动力的。
汽油机是通过电晕放电点燃混合气，而柴油机则是通过高压压缩点燃燃油。
汽油机的点燃能力相对较差，因此转速上限低，功率也相对较小。
而柴油
机由于压缩性强，可以实现更高的压缩比和更高的热效率，因此输出功率大，经济性好，适合用于大型车辆和工程机械等工况要求较高的场合。
